Предохранители и реле Volvo S60 (2019-..)

Схемы относятся к указанным годам и вариантам Volvo S60 (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.

Расположение предохранителей Volvo S60 2019-…

Расположение предохранителей Volvo S60 2019-…

Предохранители прикуривателя (розетка) в Volvo S60 являются предохранители № 24 (розетка 12 В в туннельной консоли спереди), № 25 (розетка 12 В в туннельной консоли между задними сиденьями), № 26 (розетка 12 В в багажнике) в блоке предохранителей моторного отсека и предохранитель № 2 (электрическая розетка). в туннельной консоли между задними сиденьями) в блоке предохранителей под бардачком.

Расположение блока предохранителей

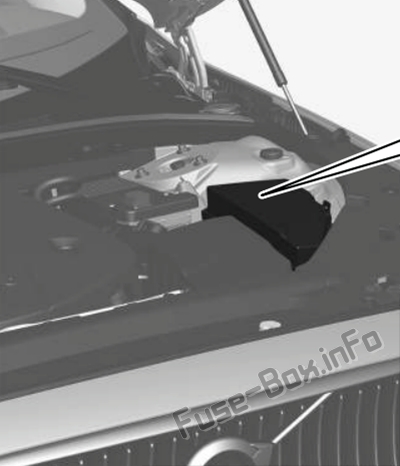

Моторного отсека

Моторного отсека

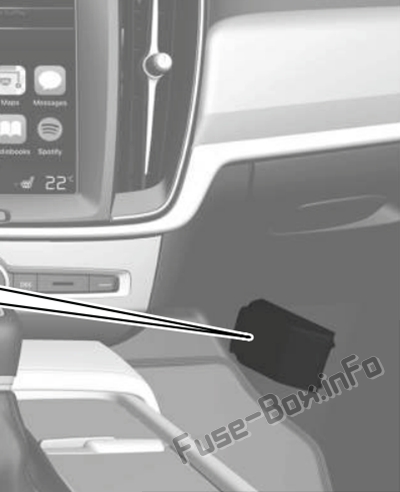

Блок предохранителей под бардачком

Блок предохранителей под бардачком

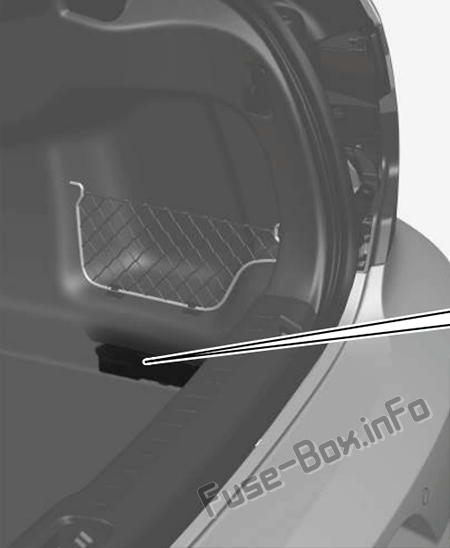

Блок предохранителей в багажнике

Блок предохранителей в багажнике

Схемы блока предохранителей

2019

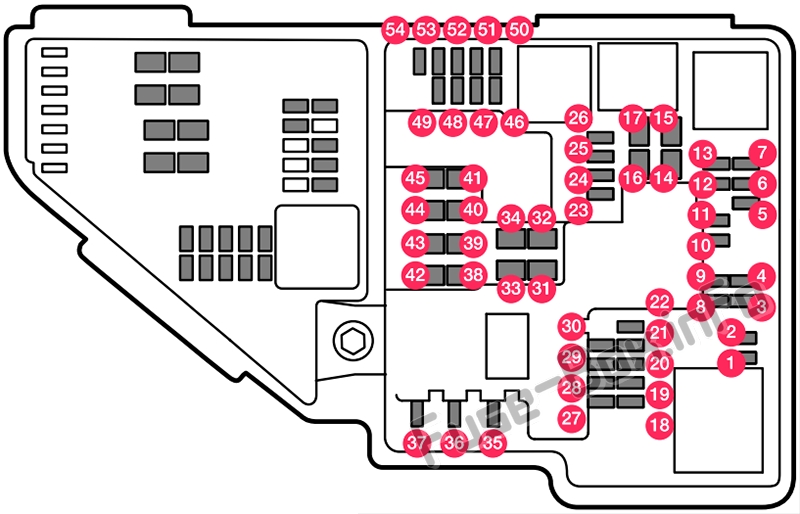

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2019)
№АмперФункция
1-Не используется
2-Не используется
3-Не используется
415Катушки зажигания (бензин); свечи зажигания (бензин)
515соленоид масляного насоса; магнитная муфта кондиционера; лямбда-зонд с подогревом, центральный (бензин); Лямбда-зонд с подогревом, задний (дизель)
67.5Вакуумные регуляторы; клапан; клапан импульса мощности (дизель)
720Модуль управления двигателем; привод; дроссельный узел; клапан EGR (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин)
85Модуль управления двигателем
9-Не используется
1010Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накалом (дизель)
115Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обмотки реле импульса мощности (дизель)
12-Не используется
1320Модуль управления двигателем
1440Пусковой двигатель
15ШунтПусковой двигатель
1630Подогреватель топливного фильтра (дизель)
17-Не используется
18-Не используется
19-Не используется
20-Не используется
21-Не используется
22-Не используется
23-Не используется
2415Розетка 12 В в туннельной консоли спереди
2515Розетка 12 В в туннельной консоли между задними сиденьями
2615Розетка 12 В в багажнике/грузовом отсеке
27-Не используется
2815Левая фара, некоторые модели со светодиодами
2915Правая фара, некоторые модели со светодиодами
30-Не используется
31-Не используется
32-Не используется
3325Омыватели фар
3425Омыватель ветрового стекла
3515Модуль управления коробкой передач
3620Horn
375Сирена сигнализации
3840Модуль управления тормозной системой (клапаны, стояночный тормоз)
3930Дворники
40-Не используется
41-Не используется
4220Автономный обогреватель
43-Не используется
44-Не используется
45-Не используется
465Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой
47-Не используется
487.5Правая фара
4815Правая фара, некоторые модели со светодиодами
49-Не используется
50-Не используется
515Модуль управления подключением аккумуляторной батареи
525Подушки безопасности
537.5Левая фара
5315Левая фара, некоторые модели со светодиодами
545Датчик педали акселератора

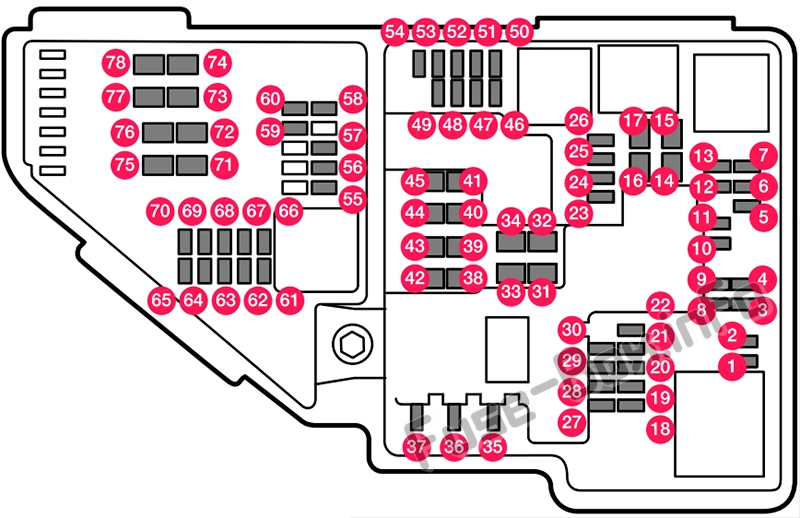

Моторный отсек (двухмоторный)

Моторный отсек (двухмоторный)

Назначение предохранителей в моторном отсеке (2019, Twin Engine)
№АмперФункция
1-Не используется
2-Не используется
3-Не используется
45Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач
55Модуль управления высоковольтным отопителем охлаждающей жидкости
65Модуль управления кондиционером/кондиционером; запорный клапан теплообменника; клапан отсечки охлаждающей жидкости через систему климат-контроля
75Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В
8-Не используется
910Преобразователь для управления подачей на электродвигатель заднего моста
1010Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В
115Зарядный модуль
1210Отсечной клапан охлаждающей жидкости гибридного аккумулятора; насос охлаждающей жидкости 1 гибридного аккумулятора
1310Насос охлаждающей жидкости для системы электропривода
1425Вентилятор охлаждения гибридных компонентов
15-Не используется
16-Не используется
17-Не используется
18-Не используется
19-Не используется
20-Не используется
21-Не используется
22-Не используется
23-Не используется
2415Розетка 12 В в туннельной консоли спереди
2515Розетка 12 В в туннельной консоли между сиденьями второго ряда
2615Розетка 12 В в багажнике/грузовом отсеке
USB-порты для держателей iPad
27-Не используется
28-Не используется
29-Не используется
30-Не используется
31-Не используется
32-Не используется
3325Омыватели фар
3425Омыватель ветрового стекла
35-Не используется
3620Horn
375Сирена сигнализации
3840Модуль управления тормозной системой (клапаны, стояночный тормоз)
3930Дворники
40-Не используется
41-Не используется
4220Автономный обогреватель
4340Модуль управления тормозной системой (насос ABS)
44-Не используется
45-Не используется
465Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль
475Внешний звук автомобиля (некоторые рынки)
487.5Правая фара
4815Правая фара, некоторые модели со светодиодами
49-Не используется
50-Не используется
51-Не используется
525Подушки безопасности
537.5Левая фара
5315Левая фара, некоторые модели со светодиодами
545Датчик педали акселератора
5515модуль управления трансмиссией; блок управления селектором передач
565Модуль управления двигателем
57-Не используется
58-Не используется
59-Не используется
60-Не используется
6120Модуль управления двигателем; привод; дроссельный узел; клапан турбонагнетателя
6210Соленоиды; клапан; термостат системы охлаждения двигателя
637.5Вакуумные регуляторы; клапан
645Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора
65-Не используется
6615Лямбда-зонд с подогревом, передний; кислородный датчик с подогревом, задний
6715соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре)
68-Не используется
6920Модуль управления двигателем
7015Катушки зажигания; Свечи зажигания
71-Не используется
72-Не используется
7330Модуль управления масляным насосом коробки передач
7440Модуль управления вакуумным насосом
7525Привод коробки передач
76-Не используется
77-Не используется
78-Не используется

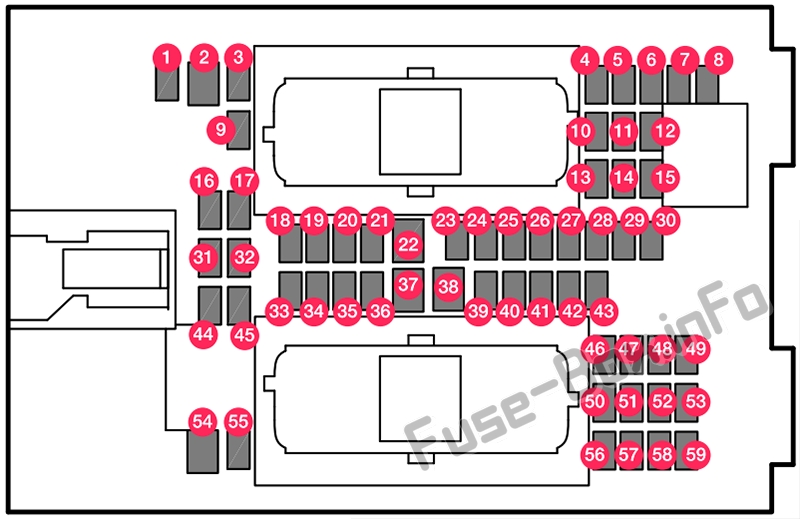

Под бардачком

Под бардачком

Назначение предохранителей под бардачок (2019)
№АмперФункция
1-Не используется
230Электрическая розетка в туннельной консоли между задними сиденьями
3-Не используется
45Датчик движения
55Медиа плеер
65Приборная доска
75Кнопки на центральной консоли
85Датчик солнца
9-Не используется
10-Не используется
115Модуль рулевого колеса
125Модуль для ручки запуска и управления стояночным тормозом
1315Модуль обогрева рулевого колеса
14-Не используется
15-Не используется
16-Не используется
17-Не используется
1810Модуль управления климатической системой
19-Не используется
2010Разъем канала передачи данных OBD-II
215Центральный дисплей
2240Модуль вентилятора климатической системы (передний)
235USB-концентратор
247.5Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/правый
255Модуль управления функциями поддержки водителя
2620Панорамная крыша с солнцезащитной шторкой
275Проекционный дисплей
285Освещение салона
29-Не используется
305Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности/индикатор боковой подушки безопасности переднего пассажира)
31-Не используется
32-Не используется
3320Дверной модуль в правой задней двери
3410Предохранители в багажнике/грузовом отсеке
355Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call
36Дверной модуль в левой задней двери
3740Модуль управления информационно-развлекательной системой (усилитель)
38-Не используется
395Многодиапазонный антенный модуль
405Функция массажа передних сидений.
41-Не используется
42-Не используется
4315Модуль управления топливным насосом
44-Не используется
45-Не используется
4615Обогрев сиденья водителя
4715Обогрев сиденья переднего пассажира
487.5Насос охлаждающей жидкости
49-Не используется
5020Дверной модуль в левой передней двери
5120Модуль управления активным шасси
52-Не используется
5310Модуль управления датчиком
54-Не используется
55-Не используется
5620Дверной модуль в правой передней двери
57-Не используется
585ТВ (только на некоторых рынках)
5915Первичный предохранитель для предохранителей 52, 53, 57 и 58

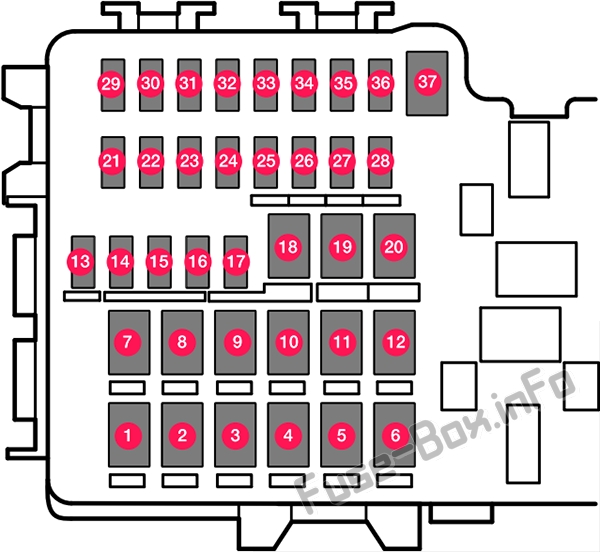

Блок предохранителей в багажнике

Блок предохранителей в багажнике

Назначение предохранителей в багажнике (2019)
№АмперФункция
1-Не используется
2-Не используется
340Компрессор с пневматической подвеской
415Электродвигатель замка спинки заднего сиденья, правая сторона
5-Не используется
615Электродвигатель замка спинки заднего сиденья, левая сторона
720Сиденье переднего пассажира с электроприводом, Дверной модуль справа, сзади
8-Не используется
925Разблокировка багажника с электроприводом
1020Сиденье переднего пассажира с электроприводом, Дверной модуль справа, спереди
1140Модуль управления фаркопом
1240Модуль натяжителя ремня безопасности (правая сторона)
135Внутренние обмотки реле
14-Не используется
155Модуль обнаружения движения ноги для открывания замка багажника с электроприводом
16-USB-концентратор/порт для аксессуаров
17-Не используется
1825Модуль управления фаркопом
1840Дополнительный модуль
1920Сиденье водителя с электроприводом
2040Модуль натяжителя ремня безопасности (левая сторона)
215Камера помощи при парковке
22-Не используется
23-Не используется
24-Не используется
25-Не используется
265Модуль управления подушками безопасности и преднатяжителями ремней безопасности
27-Не используется
2815Обогрев заднего сиденья (левая сторона)
29-Не используется
305Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода
31-Не используется
325Модули натяжителей ремней безопасности
335Активатор системы ОГ (бензин, некоторые варианты двигателя)
34-Не используется
3515Модуль управления полным приводом (AWD)
3615Обогрев заднего сиденья (правая сторона)
37-Не используется
