Предохранители и реле Volvo S80 (1999-2006)
Схемы относятся к указанным годам и вариантам Volvo S80 (1999-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S80 1999-2006 гг.
Использована информация из руководства по эксплуатации 2003-2004 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранители прикуривателя (розетка) в Volvo S80 Это предохранитель №13 в блоке предохранителей панели приборов и предохранитель №16 в блоке предохранителей в багажнике.
Оглавление
Расположение блока предохранителей

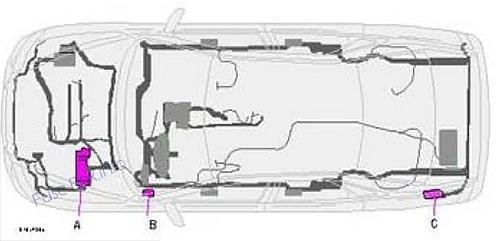

Расположение блока предохранителей

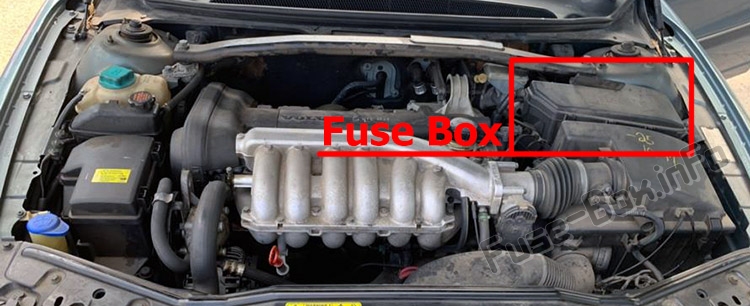

A) Блок реле/предохранителей в моторном отсеке.

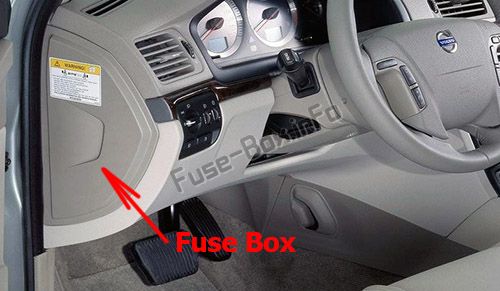

B) В салоне (этот блок предохранителей находится в крайней левой части приборной панели).

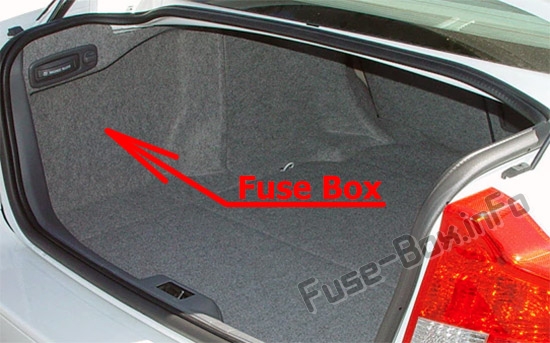

C) Блок реле/предохранителей в багажнике (находится за левой панелью).
Этикетка на внутренней стороне каждой крышки указывает силу тока и электрические компоненты, подключенные к каждому предохранителю.
Схемы блока предохранителей
Схемы блока предохранителей

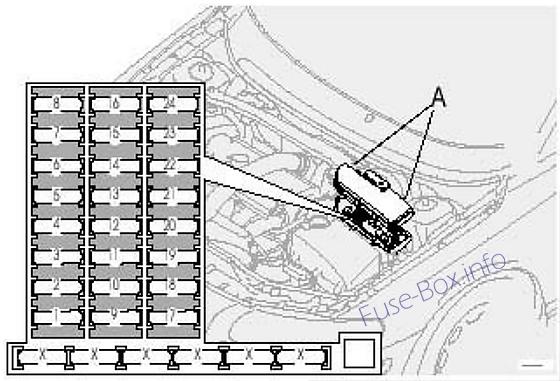

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Аксессуары | 25A |
| 2 | Дополнительные лампы (опция) | 20A |
| 3 | Вакуумный насос (2003 г.) | 15A |
| 4 | Кислородные датчики | 20A |
| 5 | Подогреватель вентиляции картерных газов, электромагнитные клапаны | 10A |
| 6 | Датчик массового расхода воздуха, блок управления двигателем, форсунки | 15A |
| 7 | Дроссельный модуль | 10A |
| 8 | Компрессор кондиционера, датчик положения педали акселератора. Электронный вентилятор | 10A |
| 9 | Horn | 15A |
| 10 | ||
| 11 | Компрессор кондиционера, катушки зажигания | 20A |
| 12 | Выключатель стоп-сигнала | 5A |
| 13 | Дворники | 25A |
| 14 | АБС/СТК/ДСТК | 30A |
| 15 | ||
| 16 | Омыватели ветрового стекла, очистители/омыватели фар (некоторые модели) | 15A |
| 17 | Ближний свет, правый | 10A |
| 18 | Ближний свет, левый | 10A |
| 19 | АБС/СТК/ДСТК | 30A |
| 20 | Дальний свет, левый | 15A |
| 21 | Дальний свет, правый | 15A |
| 22 | Пусковой двигатель | 25A |
| 23 | Модуль управления двигателем | 5A |
| 24 |

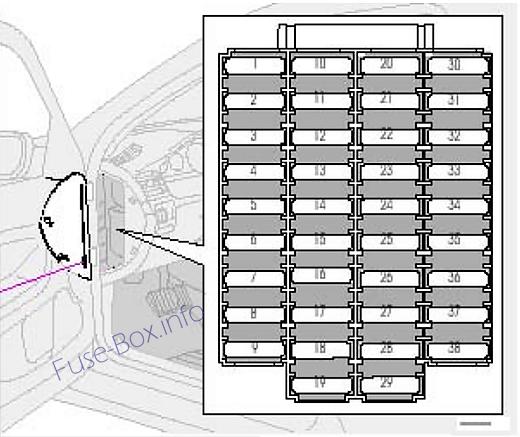

Пассажирский салон
| № | Функция | Amp |
|---|---|---|
| 1 | Фары ближнего света | 15A |
| 2 | Фары дальнего света | 20A |
| 3 | Сиденье водителя с электроприводом | 30A |
| 4 | Пассажирское сиденье с электроприводом | 30A |
| 5 | Усилитель руля, зависящий от скорости, вакуумный насос (2004 г.) | 15A |
| 6 | ||
| 7 | Сиденье с подогревом - переднее левое (опция) | 15A |
| 8 | Сиденье с подогревом - переднее правое (опция) | 15A |
| 9 | ABS/STC'/DSTC | 5A |
| 10 | Дневные ходовые огни (2004 г.) | 10A |
| 11 | Дневные ходовые огни (2004 г.) | 10A |
| 12 | Стеклоочистители фар (некоторые модели) | 15A |
| 13 | Электрическая розетка 12 В | 15A |
| 14 | Пассажирское сиденье с электроприводом | 5A |
| 15 | Аудиосистема, ВНС | 5A |
| 16 | Аудио система | 20A |
| 17 | Аудиоусилитель | 30A |
| 18 | Передние противотуманные фары | 15A |
| 19 | ВНС-дисплей | 10A |
| 20 | ||
| 21 | Автоматическая коробка передач, блокировка переключения передач, удлиненная подача D2 | 10A |
| 22 | Указатели поворота | 20A |
| 23 | Модуль переключения фар, система климат-контроля, бортовой диагностический разъем, модули рычага рулевого колеса | 5A |
| 24 | Реле расширенного питания D1: система климат-контроля, водительское сиденье с электроприводом, информация для водителя | 10A |
| 25 | Замок зажигания, реле стартера, SRS, блок управления двигателем | 10A |
| 26 | Вентилятор системы климат-контроля | 30A |
| 27 | ||
| 28 | Электронный модуль - плафон освещения | 10A |
| 29 | ||
| 30 | Левые передние/задние габаритные огни | 7.5A |
| 31 | Правые передние/задние габаритные огни, подсветка номерного знака | 7.5A |
| 32 | Центральный электрический модуль, подсветка косметического зеркала, гидроусилитель руля, подсветка перчаточного ящика, плафон освещения салона | 10A |
| 33 | Топливный насос | 15A |
| 34 | Люк с электроприводом | 15A |
| 35 | Центральный замок, электростеклоподъемники - левое зеркало | 25A |
| 36 | Центральный замок, электростеклоподъемники - зеркало правой двери | 25A |
| 37 | Задние электрические стеклоподъемники | 30A |
| 38 | Сирена сигнализации (имейте в виду, что если этот предохранитель не исправен или если он удален, сработает сигнал тревоги) | 5A |

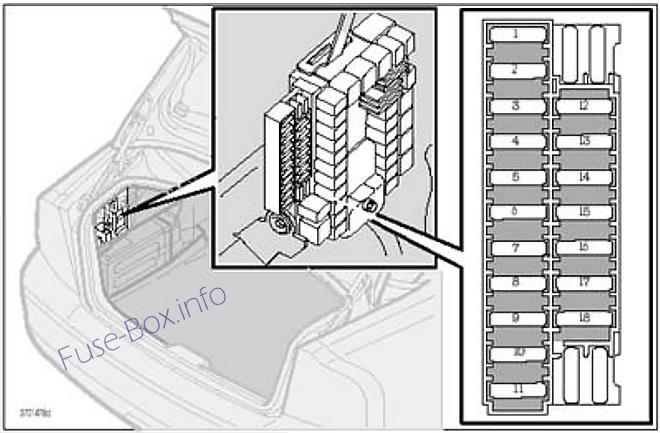

Ствол
| № | Функция | Amp |
|---|---|---|
| 1 | Задний электрический модуль, освещение багажника | 10A |
| 2 | Задний противотуманный фонарь | 10A |
| 3 | Стоп-сигналы (2004 г. - только автомобили с прицепными устройствами) | 15A |
| 4 | Резервные огни | 10A |
| 5 | Обогреватель заднего стекла, реле 151 - аксессуары | 5A |
| 6 | Освобождение багажника | 10A |
| 7 | Складывающиеся задние подголовники | 10A |
| 8 | Задние двери с центральным замком/лючок бензобака | 15A |
| 9 | Сцепка для прицепа (30 подача) | 15A |
| 10 | CD-чейнджер, ВНС | 10A |
| 11 | Модуль управления аксессуарами (AEM) | 15A |
| 12 | ||
| 13 | ||
| 14 | Стоп-сигналы (2003 г.) | 7.5A |
| 15 | Тягово-сцепное устройство (151 подача) | 20A |
| 16 | Электрическая розетка в багажнике — аксессуары | 15A |
| 17 | ||
| 18 |
