Предохранители и реле Volvo S80 (2007-2010)
Схемы относятся к указанным годам и вариантам Volvo S80 (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S80 2007-2010 гг.
Предохранители прикуривателя (розетка) в Volvo S80 являются предохранитель № 25 (розетка 12 В, переднее и заднее сиденье) в блоке предохранителей моторного отсека и предохранитель № 6 (гнездо 12 В грузовой) в блоке предохранителей модуля «А» багажного отделения.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

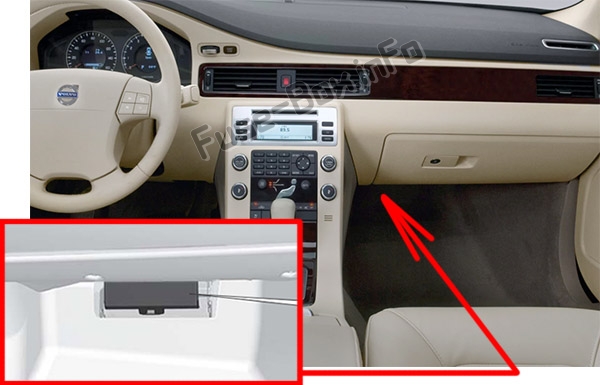

1) Под бардачком
Он находится за обшивкой.

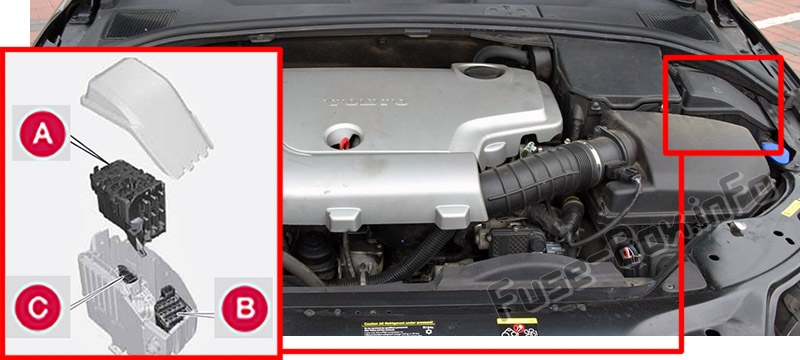

2) Моторный отсек

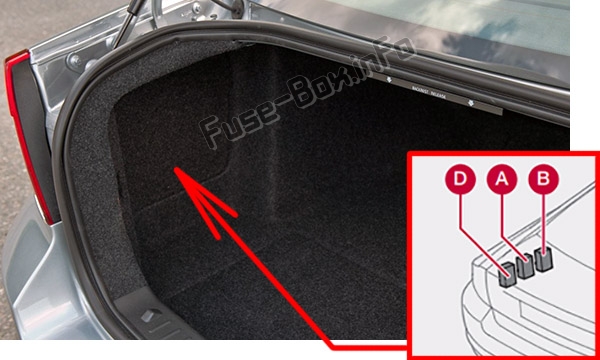

3) грузовой отсек
Блоки предохранителей расположены за обивкой с левой стороны.
Схемы блока предохранителей
Схемы блока предохранителей
2008

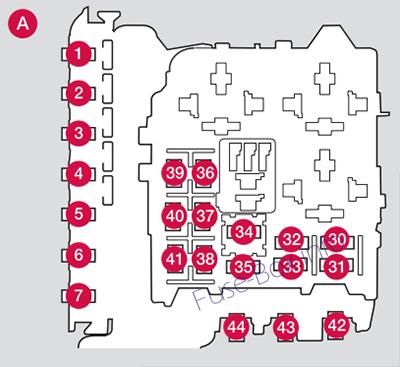

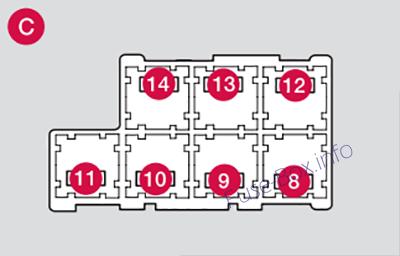

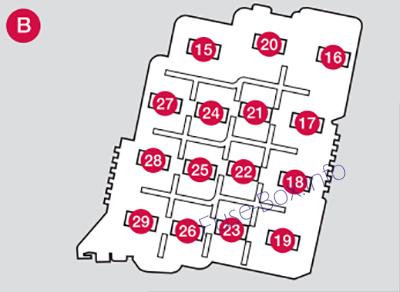

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель CEM KL30A | 50 |
| 2 | Первичный предохранитель CEM KL30B | 50 |
| 3 | Первичный предохранитель RJBA KL30 | 60 |
| 4 | Первичный предохранитель RJBB KL30 | 60 |
| 5 | Первичный предохранитель RJBD KL30 | 50 |
| 6 | Бронировать | |
| 7 | Подогреватель воздуха PTC (опция) | 100 |
| 8 | Бронировать | |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор | 40 |
| 12 | Бронировать | |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Бронировать | |
| 16 | Регулировка уровня фар (активный биксенон, биксенон) (опция) | 10 |
| 17 | Первичный предохранитель CEM | 20 |
| 18 | Радар. Модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия. СРС | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка 12 В, переднее и заднее сиденье | 15 |
| 26 | Люк (опция), потолочная консоль/ECC (опция) | 10 |
| 27 | Реле, коробка моторного отсека | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач (опция) | 15 |
| 32 | Компрессор переменного тока | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания/система накаливания дизеля | 20/10 |
| 36 | Модуль управления двигателем (ECM) бензин/дизель | 10/15 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAR Лямбда-зонд, Впрыск (бензин/дизель) | 15/10 |
| 40 | Водяной насос (V8) Подогреватель вентиляции картера (5-цил. бензин) Подогрев дизельного фильтра, обогреватель вентиляции картера (5-цил. дизель) | 10/ 20/ 20 |
| 41 | Диагностика утечки (опция) | 5 |
| 42 | Свечи накаливания дизель | 70 |
| 43 | Охлаждающий вентилятор | 50 |
| 44 | Охлаждающий вентилятор | 60 |
16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1–7 и 42–44 относятся к типу Midi Fuse и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1–7 и 42–44 относятся к типу Midi Fuse и должны заменяться только на официальной станции техобслуживания Volvo.

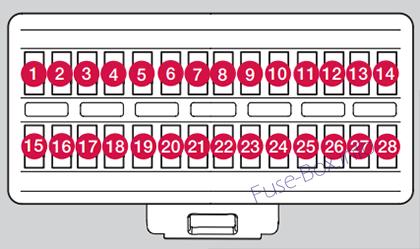

Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя | 5 |
| 2 | система SRS | 10 |
| 3 | тормоза с АБС, электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора (опция), воздушный отопитель (PTC) Подогрев сидений (опция) | 7.5 |
| 5 | Бронировать | |
| 6 | Дисплей ICM, CD и радио, система RSE (опция) | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Бронировать | |
| 9 | Дальний свет | 15 |
| 10 | Люк (опция) | 20 |
| 11 | Фонари заднего хода. | 7.5 |
| 12 | Бронировать | |
| 13 | Передняя противотуманная фара (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | Бронировать | |
| 17 | Освещение крыши, панель управления водительской двери/ пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | Складной подголовник сзади (опция) | 15 |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок руля | 20 |
| 24 | Бронировать | |
| 25 | Замок, крышка бака/багажника | 10 |
| 26 | Сирена сигнализации, ECC | 5 |
| 27 | Кнопка старт/стоп | 5 |
| 28 | Выключатель стоп-сигнала | 5 |

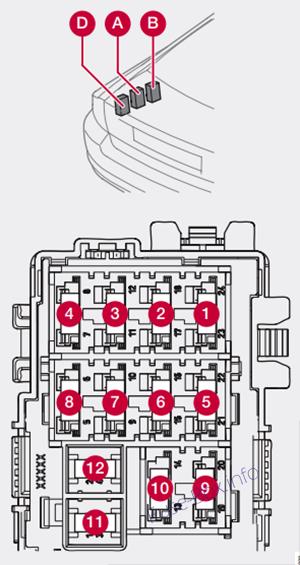

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Панель управления, дверь водителя | 25 |
| 2 | Панель управления, пассажирская дверь | 25 |
| 3 | Панель управления, задняя дверь, левая | 25 |
| 4 | Панель управления, задняя дверь, справа | 25 |
| 5 | Бронировать | |
| 6 | Розетка 12 В груз, холодильник (опция) | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | Бронировать | |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье с электроприводом со стороны водителя | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | Бронировать | |
| Модуль В (белый): | ||
| 1 | Бронировать | |
| 2 | Модуль управления Four C (опция) | 15 |
| 3 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 4 | Обогрев переднего пассажирского сиденья (опция) | 15 |
| 5 | Обогрев заднего правого сиденья (опция) | 15 |
| 6 | Модуль управления полным приводом | 10 |
| 7 | Обогрев заднего левого сиденья (опция) | 15 |
| 8 | Бронировать | |
| 9 | Пассажирское сиденье с электроприводом | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз слева (опция) | 30 |
| 12 | Электрический стояночный тормоз справа (опция) | 30 |
| Модуль D (синий): | ||
| 1 | Дисплей FHT, парковочная камера (опция) | 10 |
| 2 | Бронировать | |
| 3 | Бронировать | |
| 4 | Бронировать | |
| 5 | Аудиоусилитель | 25 |
| 6 | Аудио система | 15 |
| 7 | Телефон, Bluetooth | 5 |
| 8-12 | Бронировать |
2009, 2010
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 50 |
| 6 | - | |
| 7 | - | |
| 8 | - | |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической системы | 40 |
| 12 | - | |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные поворотные огни. Регулировка уровня фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | Радар. Модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка 12 В, переднее и заднее сиденье, мультимедийная система для пассажиров задних сидений (RSE) (опция) | 15 |
| 26 | Люк (опция), потолочная консоль/ ECC (опция) | 10 |
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск | 15 |
| 40 | Водяной насос (V8), обогреватель вентиляции картера | 10 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | - | |
| 44 | Охлаждающий вентилятор | 80 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя (опция) | 5 |
| 2 | система SRS | 10 |
| 3 | АБС тормозит. Электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора, подогрев сидений (опция) | 7.5 |
| 5 | - | |
| 6 | Дисплей ICM, CD и радио | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | - | |
| 9 | Дальний свет | 15 |
| 10 | Люк | 20 |
| 11 | Резервные огни | 7.5 |
| 12 | - | |
| 13 | Передний противотуманный фонарь (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | - | |
| 17 | Верхнее плафон, панель управления дверью водителя/пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | - | - |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок рулевой колонки | 20 |
| 24 | - | |
| 25 | Замок, бак/багажник | 10 |
| 26 | Сирена сигнализации. ЕСС | 5 |
| 27 | Кнопка ЗАПУСК/ОСТАНОВ ДВИГАТЕЛЯ | 5 |
| 28 | Выключатель стоп-сигнала | 5 |

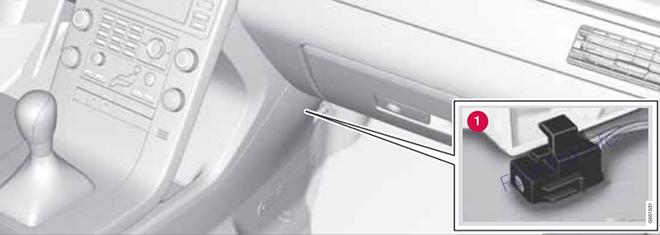

Предохранитель в центральной консоли (только S80 Executive)
1 – Аналоговые часы, 5А
грузовой отсек
| № | Функция: | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Выключатели в двери водителя | 25 |
| 2 | Выключатели в пассажирской двери | 25 |
| 3 | Выключатели в задней двери со стороны водителя | 25 |
| 4 | Выключатели в задней двери со стороны пассажира | 25 |
| 5 | - | |
| 6 | Розетка 12 В в багажнике, холодильник (только S80 Executive) | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | Складывающиеся задние подголовники (опция) | 15 |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье водителя с электроприводом (опция) | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | |
| Модуль В (белый): | ||
| 1 | Массаж передних сидений, подсветка подлокотников, холодильник (опция) | 5 |
| 2 | Модуль активного управления системой шасси (опция) | 15 |
| 3 | Сиденье водителя с подогревом (опция) | 15 |
| 4 | Обогрев сиденья пассажира (опция) | 15 |
| 5 | Обогрев заднего сиденья со стороны пассажира (опция) | 15 |
| 6 | Модуль управления полным приводом | 10 |
| 7 | Подогрев заднего сиденья со стороны водителя (опция) | 15 |
| 8 | Складывающиеся подголовники | 15 |
| 9 | Сиденье пассажира с электроприводом (опция) | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз - сторона водителя | 30 |
| 12 | Электрический стояночный тормоз - сторона пассажира | 30 |
| Модуль D (синий): | ||
| 1 | Дисплей навигационной системы (опция) | 10 |
| 2 | - | |
| 3 | - | |
| 4 | Спутниковое радио SIRIUS (опция) | 5 |
| 5 | Аудиоусилитель | 25 |
| 6 | Аудио система | 15 |
| 7 | - | |
| 8-12 | резерв |
