Предохранители и реле Volvo S80 (2011-2016)
Схемы относятся к указанным годам и вариантам Volvo S80 (2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S80 2011-2016
Предохранители прикуривателя (розетка) в Volvo S80 Это предохранители №7 (гнездо 12 В — багажник) и № 22 (гнездо 12 В) в блоке предохранителей «А» под бардачком.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

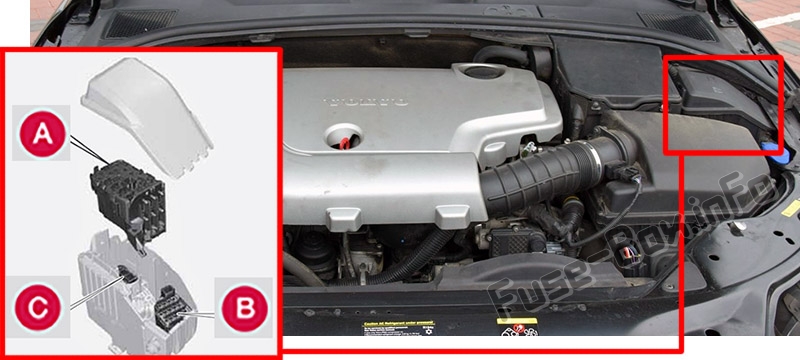

1) Моторный отсек

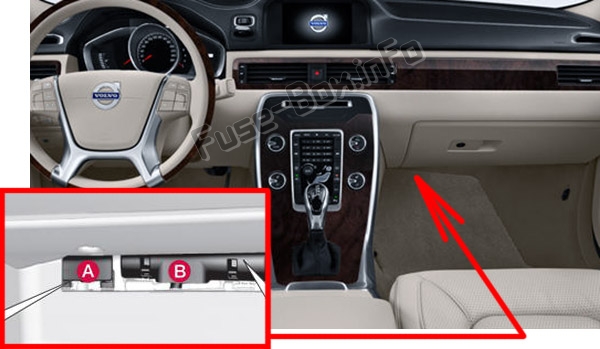

2) Под бардачком Fusebox A (Общие предохранители)
3) Блок предохранителей B под бардачком (предохранители модуля управления)
Блоки предохранителей расположены за облицовкой.

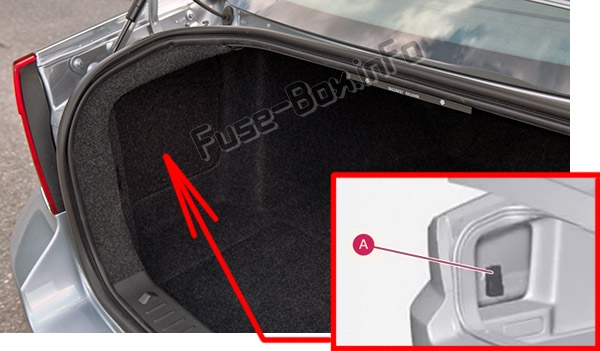

4) Багажник
Находится за обивкой с левой стороны багажника.

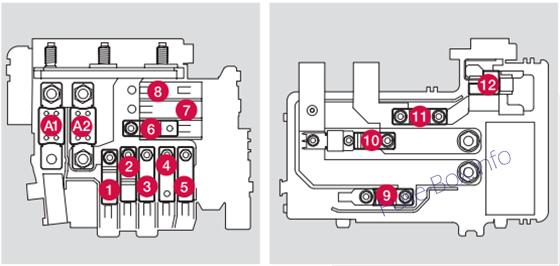

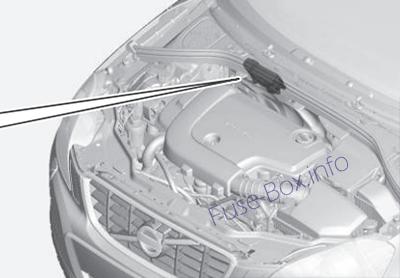

5) Холодная зона моторного отсека (только Start/Stop)
Схемы блока предохранителей
Схемы блока предохранителей
2011

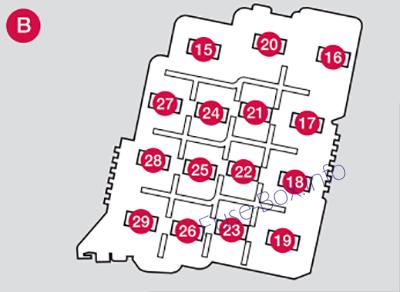

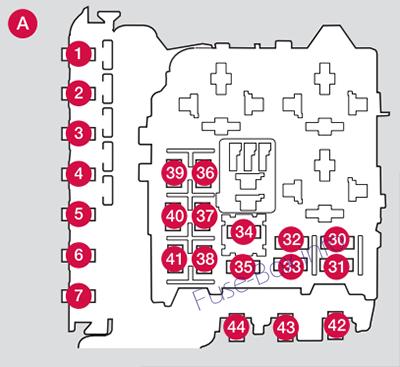

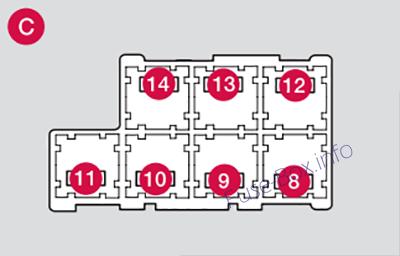

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | подача АБС 15 | 5 |
| 19 | Усилие на рулевом колесе в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос И5Т | 5 |
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска, расходомер воздуха (ECM) | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск топлива | 15 |
| 40 | - | |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 10 0 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.

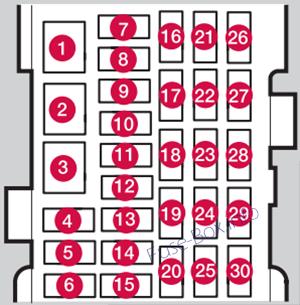

Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель - аудиосистема, сабвуфер (опция) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 вольт (багажник) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | - | |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Аудио система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | - | |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 24 | Сиденье водителя с подогревом (опция) | 15 |
| 25 | Солнцезащитная шторка с электроприводом (опция), только S80 Executive: массаж передних сидений и подсветка подлокотников, холодильник (опция) | 10 |
| 26 | Сиденье заднего пассажира с подогревом (правое) (опция) | 15 |
| 27 | Сиденье заднего пассажира с подогревом (левое) (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |

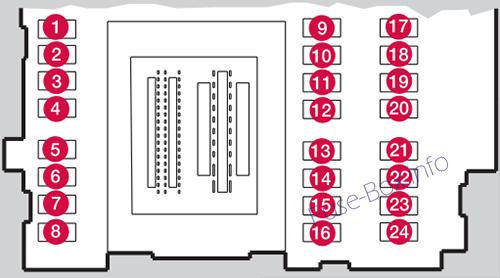

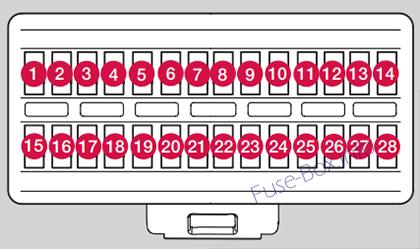

Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее плафон освещения, сиденье(я) с электроприводом (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Задний центральный замок и лючок бензобака | 10 |
| 9 | Шайбы | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Замок багажника | 10 |
| 13 | Топливный насос | 20 |
| 14 | Приемник дистанционного ключа, Сигнализация, Климатическая система | 5 |
| 15 | Блокировка рулевого колеса | 15 |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Передний радар адаптивного круиз-контроля (опция) | 5 |
| 20 | Педаль акселератора, зеркала заднего вида с электроприводом, подогрев задних сидений (опция) | 7.5 |
| 21 | Аудиосистема, CD и радио | 15 |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
Предохранитель правого края приборной панели (только S80 Executive)
1 – Аналоговые часы, 5А

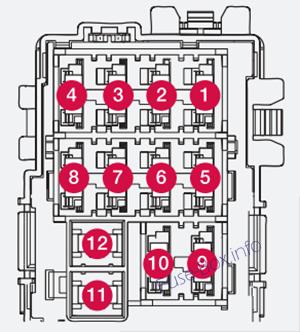

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилие на рулевом колесе в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска, массовый воздух счетчик, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск топлива | 15 |
| 40 | - | |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 вольт (багажник) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, Сириус спутниковое радио (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (пассажирское) сторона) (опция) | 15 |
| 24 | Обогрев заднего сиденья (водительское) сторона) (опция) | 15 |
| 25 | ||
| 26 | Обогрев переднего пассажира сиденье (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | ||
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, зеркала заднего вида с электроприводом, подогрев задних сидений (опция) | 7.5 |
| 21 | ||
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
Предохранитель правого края приборной панели (только S80 Executive)
1 – Аналоговые часы, 5А
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2013
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилие на рулевом колесе в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска, массовый воздух счетчик, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 5-цил.) | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск топлива | 15 |
| 40 | - | |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | Охлаждающий вентилятор | 80 (6-цил. двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 вольт (багажник) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, Сириус спутниковое радио (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (пассажирское) сторона) (опция) | 15 |
| 24 | Обогрев заднего сиденья (водительское) сторона) (опция) | 15 |
| 25 | ||
| 26 | Обогрев переднего пассажира сиденье (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Управление климатической системой панель, Тревожный датчик движения (опция) | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль газа, автозатемнение функция зеркала, подогрев заднего сиденья (опция) | 7.5 |
| 21 | ||
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
Предохранитель правого края приборной панели (только S80 Executive)
1 – Аналоговые часы, 5А
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2014
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Головное ветровое стекло, со стороны водителя (опция) | 40 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | Ветровое стекло со шторкой со стороны пассажира (опция) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилие на рулевом колесе в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 5-цил.) | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск топлива | 15 |
| 40 | - | |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | Охлаждающий вентилятор | 80 (6-цил. двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только обученный и квалифицированный специалист по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | Рулевое колесо с электрообогревом (опция) | 10 |
| 5 | ||
| 6 | ||
| 7 | Розетка 12 вольт (багажник) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | ||
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль газа, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | ||
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
Предохранитель правого края приборной панели (только S80 Executive)
1 – Аналоговые часы, 5А
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2015
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в багажнике (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло со стороны водителя (опция) | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Обдув климатической системы (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой со стороны пассажира (опция) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Блок управления двигателем (4-цил. двигатели) Катушки зажигания (5-/6-цил. двигатели), конденсатор (6-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. и 6-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-/6-цил. двигатели: система впрыска, расходомер воздуха (только 6-цил. двигатели), блок управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-/6-цил. двигатели), клапаны двигателя, блок управления двигателем (6-цил. двигатели), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 6-цил.) ) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с подогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-/6-цил. двигатели), подогреваемые лямбда-зонды (5-/6-цил. двигатели) | 15 |
| 40 | Масляный насос (автоматическая коробка передач)/обогреватель вентиляции картера (5-цил. двигатели) | 10 |
| 40 | Катушки зажигания | 15 |
| 41 | Обнаружение утечки топлива (5-/6-цил. двигатели), блок управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цил. двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Охлаждающий вентилятор | 60 (4/5-цил. двигатели), 80 (6-цил. двигатели) |
| 44 | Усилитель руля | 100 |
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | Рулевое колесо с электрообогревом (опция) | 10 |
| 5 | Аналоговые часы (Executive) | 5 |
| 6 | ||
| 7 | Розетка 12 В (багажник), холодильник (только S80 Executive) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | ||
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль газа, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | ||
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
Предохранитель правого края приборной панели (только S80 Executive)
1 – Аналоговые часы, 5А
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под бардачком, центральный электрический модуль в багажнике | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в багажнике | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время при необходимости.
Предохранитель 12 можно заменить в любое время при необходимости.
