Предохранители и реле Volvo S90 (2017-2019…)
Схемы относятся к указанным годам и вариантам Volvo S90 (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S90 2017-2019…
Предохранители прикуривателя (розетка) в Volvo S90 являются предохранители № 24 (розетка 12 В в передней консоли тоннеля), № 25 (гнездо 12 В на задней стороне консоли тоннеля, розетка 12 В в консоли тоннеля между задними сиденьями), № 26 ( 12-вольтовая розетка в грузовом отсеке) в блоке предохранителей моторного отсека, а также предохранитель 2 (120-вольтовая розетка на задней стороне тоннельной консоли) в блоке предохранителей под бардачком и предохранитель №5 (2018-2019 гг. : 12-вольтовая розетка в туннельной консоли — только модели Excellence) в багажнике.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

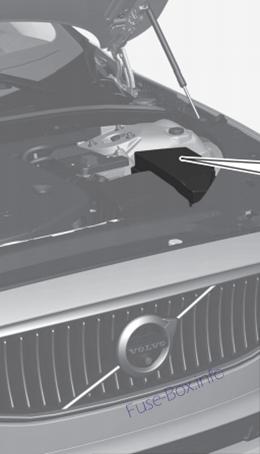

1) Моторного отсека

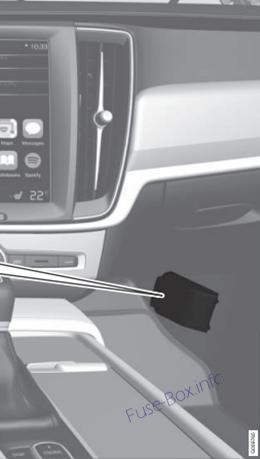

2) Под бардачком
3) Ствол
Схемы блока предохранителей
Схемы блока предохранителей
2017

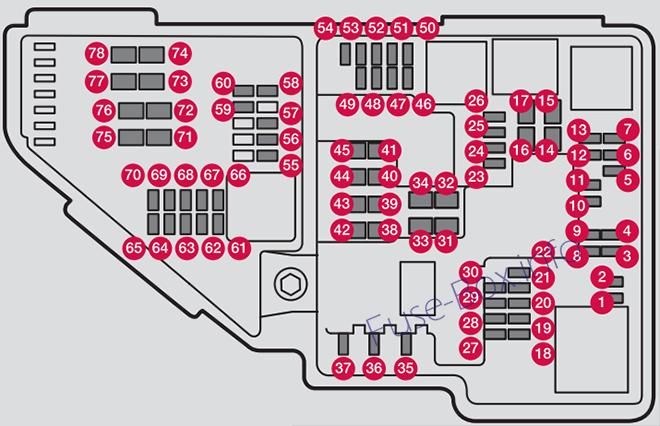

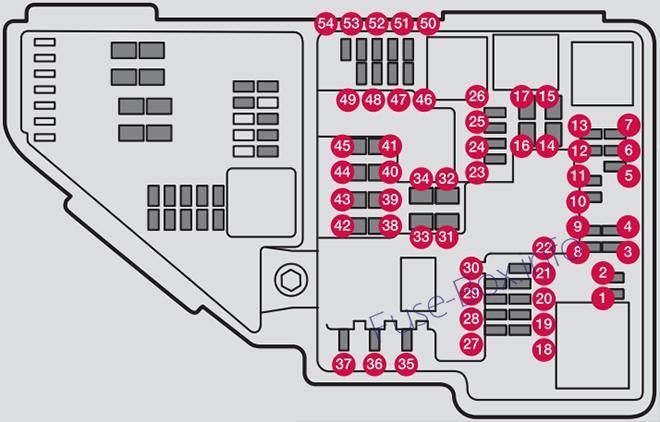

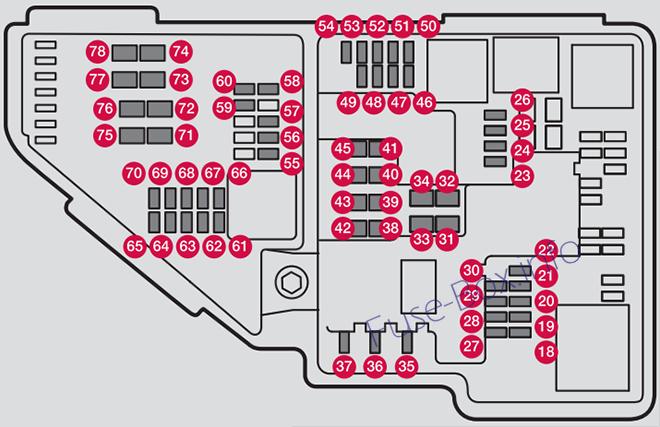

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Разъем USB на передней панели (опция) | 5 |
| 24 | 12-вольтовая розетка в передней туннельной консоли | 15 |
| 25 | Розетка на 12 В на задней стороне туннельной консоли, розетка на 12 В на туннельной консоли между задними сиденьями | 15 |
| 26 | 12-вольтовая розетка в грузовом отсеке | 15 |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | Обогрев лобового стекла со стороны водителя (опция) | Шунт |
| 32 | Обогрев лобового стекла со стороны водителя (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | - | - |
| 36 | Horn | 20 |
| 37 | Сирена сигнализации (опция) | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Дворники | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогрев лобового стекла со стороны пассажира (опция) | 40 |
| 42 | ||
| 43 | Модуль управления тормозной системой (насос ABS) | 40 |
| 44 | ||
| 45 | Обогрев лобового стекла со стороны пассажира (опция) | Шунт |
| 46 | Питание при включении зажигания на: блок управления двигателем, элементы трансмиссии, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой | 5 |
| 47 | - | - |
| 48 | Фара со стороны пассажира | 7.5 |
| 49 | - | - |
| 50 | - | - |
| 51 | Модуль управления соединениями аккумуляторной батареи | 5 |
| 52 | подушки безопасности; Датчик веса пассажира (OWS) | 5 |
| 53 | Фара со стороны водителя | 7.5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления коробкой передач | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | Модуль управления двигателем; привод; Клапан турбонагнетателя | 20 |
| 62 | Соленоиды; Клапаны; Термостат системы охлаждения двигателя | 10 |
| 63 | Вакуумные регуляторы; Клапан | 7.5 |
| 64 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обнаружение утечки топлива | 5 |
| 65 | - | - |
| 66 | Датчики кислорода с подогревом (передний и задний) | 15 |
| 67 | соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем | 20 |
| 70 | Катушка зажигания; Свечи зажигания | 15 |
| 71 | - | - |
| 72 | - | - |
| 73 | - | - |
| 74 | - | - |
| 75 | - | - |
| 76 | - | - |
| 77 | Пусковой двигатель | Шунт |
| 78 | Пусковой двигатель | 40 |
Предохранители 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

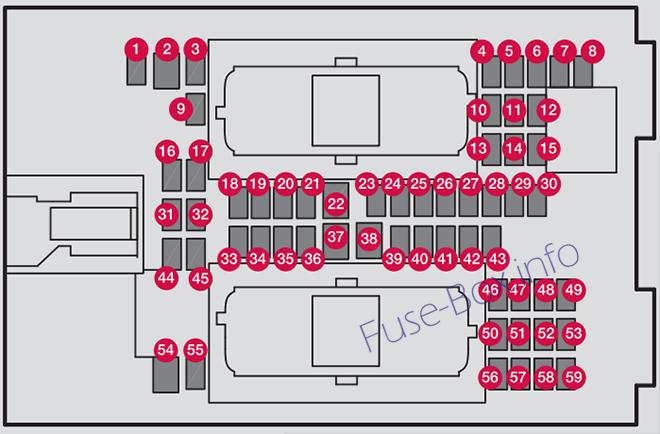

Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | - | - |
| 2 | Розетка 120 В на задней стороне туннельной консоли (опция) | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (только на некоторых рынках) | 5 |
| 5 | Медиа плеер | 5 |
| 6 | Приборная доска | 5 |
| 7 | Кнопки на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | - | - |
| 10 | - | - |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и стояночного тормоза | 5 |
| 13 | Модуль обогрева рулевого колеса (опция) | 15 |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль управления климатической системой | 10 |
| 19 | ||
| 20 | Бортовая диагностика (OBDII) | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климатической системы (передний) | 40 |
| 23 | - | - |
| 24 | Подсветка приборов; вежливое освещение; Функция автозатемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Передние сиденья с электроприводом (опция) | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Люк и козырек от солнца (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение вежливости | 5 |
| 29 | - | - |
| 30 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности, индикатор боковой подушки безопасности переднего пассажира) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Модуль двери заднего пассажира | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | модуль управления интернет-соединением; Модуль управления Volvo On Call | 5 |
| 36 | Модуль задней двери со стороны водителя | 20 |
| 37 | Модуль управления информационно-развлекательной системой (усилитель) | 40 |
| 38 | - | - |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функция массажа передних сидений. | 5 |
| 41 | - | - |
| 42 | - | - |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 47 | Обогрев переднего сиденья со стороны пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | - | - |
| 50 | Модуль передней двери со стороны водителя | 20 |
| 51 | Активный модуль управления шасси (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Модуль передней двери со стороны переднего пассажира | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Автоматический выключатель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

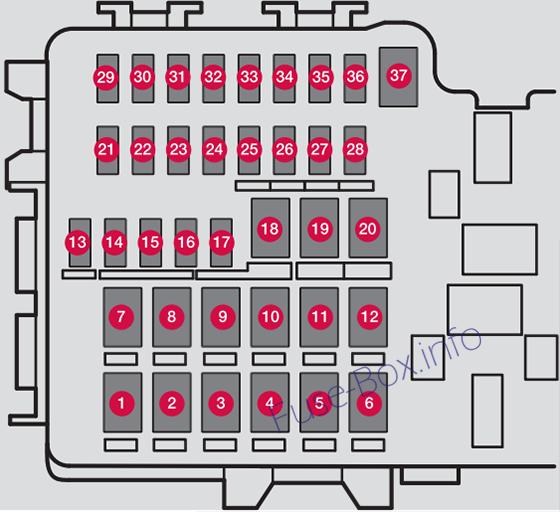

Ствол
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель замка спинки заднего сиденья со стороны пассажира | 15 |
| 5 | - | - |
| 6 | Электродвигатель замка спинки заднего сиденья со стороны водителя | 30 |
| 7 | ||
| 8 | ||
| 9 | Замок багажника с электроприводом (опция) | 25 |
| 10 | Модуль электропривода переднего сиденья (со стороны пассажира) | 20 |
| 11 | Модуль управления сцепкой прицепа (опция) | 40 |
| 12 | Модуль натяжителя ремня безопасности (со стороны пассажира) | 40 |
| 13 | Внутренние обмотки реле | 5 |
| 14 | ||
| 15 | Модуль обнаружения движения ноги для открывания замка багажника с электроприводом (опция) | 5 |
| 16 | ||
| 17 | ||
| 18 | Модуль управления сцепкой прицепа (опция) | 25 |
| 19 | Модуль электропривода переднего сиденья (водителя) (опция) | 20 |
| 20 | Модуль натяжителя ремня безопасности (со стороны водителя) | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | Модули подушек безопасности и преднатяжителей ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 29 | - | - |
| 30 | Информация о слепых зонах (BUS) (опция) | 5 |
| 31 | - | - |
| 32 | Модули натяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм системы выпуска | 5 |
| 34 | - | - |
| 35 | Модуль управления полным приводом (опция) | 15 |
| 36 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 37 | - | - |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2018
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | Катушки зажигания, свечи зажигания | 15 |
| 5 | Соленоид масляного насоса Электромагнитное реле кондиционера, центральный лямбда-зонд | 15 |
| 6 | Вакуумные регуляторы, Клапан | 7.5 |
| 7 | Модуль управления двигателем, привод, блок дроссельной заслонки, клапан турбонагнетателя | 20 |
| 8 | Модуль управления двигателем | 5 |
| 9 | ||
| 10 | Соленоиды, клапан, термостат охлаждающей жидкости | 10 |
| 11 | Модуль управления жалюзи спойлера, Модуль управления жалюзи радиатора | 5 |
| 12 | Передние/задние кислородные датчики | 15 |
| 13 | Модуль управления двигателем | 20 |
| 14 | Пусковой двигатель | 40 |
| 15 | Пусковой двигатель | Шунт |
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Разъем USB на передней панели (опция) | 5 |
| 24 | 12-вольтовая розетка в передней туннельной консоли | 15 |
| 25 | 12-вольтовая розетка на задней стороне туннельной консоли | 15 |
| 26 | Розетка на 12 вольт в багажнике | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Обогрев лобового стекла со стороны водителя (опция) | Шунт |
| 32 | Обогрев лобового стекла со стороны водителя (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Horn | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Дворники | 30 |
| 40 | ||
| 41 | Обогрев лобового стекла со стороны пассажира (опция) | 40 |
| 42 | ||
| 43 | Модуль управления тормозной системой (насос ABS) | 40 |
| 44 | ||
| 45 | Обогрев лобового стекла со стороны пассажира (опция) | Шунт |
| 46 | Питание при включении зажигания на: блок управления двигателем, элементы трансмиссии, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой | 5 |
| 47 | ||
| 48 | Фара со стороны пассажира | 7.5 |
| 49 | ||
| 50 | ||
| 51 | Модуль подключения батареи | 5 |
| 52 | подушки безопасности; Датчик веса пассажира (OWS) | 5 |
| 53 | Фара со стороны водителя | 7.5 |
| 54 | Датчик педали акселератора | 5 |
Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (только на некоторых рынках) | 5 |
| 5 | - | - |
| 6 | Приборная доска | 5 |
| 7 | Кнопки на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | - | - |
| 10 | - | - |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и стояночного тормоза | 5 |
| 13 | Модуль обогрева рулевого колеса (опция) | 15 |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль управления климатической системой | 10 |
| 19 | ||
| 20 | Бортовая диагностика (OBDII) | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климатической системы (передний) | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Подсветка приборов; вежливое освещение; Функция автозатемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Передние сиденья с электроприводом (опция); Панели управления задними дверями | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Панорамная крыша и козырек от солнца (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение вежливости | 5 |
| 29 | - | - |
| 30 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности, индикатор боковой подушки безопасности переднего пассажира) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Модуль двери заднего пассажира | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | модуль управления интернет-соединением; Модуль управления Volvo On Call | 5 |
| 36 | Модуль задней двери со стороны водителя | 20 |
| 37 | Модуль управления информационно-развлекательной системой (усилитель) | 40 |
| 38 | - | - |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функция массажа передних сидений. | 5 |
| 41 | - | - |
| 42 | Солнцезащитные шторки на задние двери | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 47 | Обогрев переднего сиденья со стороны пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | - | - |
| 50 | Модуль передней двери со стороны водителя | 20 |
| 51 | Активный модуль управления шасси (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Модуль передней двери со стороны переднего пассажира | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Автоматический выключатель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Ствол
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель замка спинки заднего сиденья со стороны пассажира | 15 |
| 5 | - | - |
| 6 | Электродвигатель замка спинки заднего сиденья со стороны водителя | 30 |
| 7 | ||
| 8 | ||
| 9 | Замок багажника с электроприводом (опция) | 25 |
| 10 | Модуль электропривода переднего сиденья (со стороны пассажира) | 20 |
| 11 | Модуль управления сцепкой прицепа (опция) | 40 |
| 12 | Модуль натяжителя ремня безопасности (со стороны пассажира) | 40 |
| 13 | Внутренние обмотки реле | 5 |
| 14 | ||
| 15 | Модуль обнаружения движения ноги для открывания замка багажника с электроприводом (опция) | 5 |
| 16 | ||
| 17 | ||
| 18 | Модуль управления сцепкой прицепа (опция) | 25 |
| 19 | Модуль электропривода переднего сиденья (водителя) (опция) | 20 |
| 20 | Модуль натяжителя ремня безопасности (со стороны водителя) | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | Модули подушек безопасности и преднатяжителей ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 29 | - | - |
| 30 | Информация о слепых зонах (BLIS) (опция), Модуль управления внешним звуковым предупреждением о движении задним ходом (только на некоторых рынках) (опция) | 5 |
| 31 | - | - |
| 32 | Модули натяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм системы выпуска | 5 |
| 34 | - | - |
| 35 | - | - |
| 36 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 37 | - | - |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2018 Двухмоторный
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | Модуль управления исполнительным механизмом включения/переключения передач | 5 |
| 5 | Модуль управления высоковольтным нагревателем охлаждающей жидкости | 5 |
| 6 | Модуль управления для: кондиционера, зарядного модуля, запорного клапана теплообменника, запорного клапана подачи охлаждающей жидкости через систему климат-контроля | 5 |
| 7 | Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500 В-12 В | 5 |
| 8 | ||
| 9 | Преобразователь для управления подачей на электродвигатель заднего моста | 10 |
| 10 | Модуль управления гибридной батареей для высоковольтного преобразователя для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В | 10 |
| 11 | Зарядный модуль | 5 |
| 12 | Отсечной клапан охлаждающей жидкости гибридного аккумулятора; насос охлаждающей жидкости 1 гибридного аккумулятора | 10 |
| 13 | Насос охлаждающей жидкости для системы электропривода | 10 |
| 14 | Вентилятор охлаждения гибридных компонентов | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Разъем USB на передней панели (опция) | 5 |
| 24 | 12-вольтовая розетка в передней туннельной консоли | 15 |
| 25 | 12-вольтовая розетка на заднем сиденье рядом с задней частью туннельной консоли (не Excellence); Розетка 12 В/разъемы USB в туннельной консоли между задними сиденьями (Excellence) | 15 |
| 26 | Розетка на 12 вольт в багажнике; Разъемы USB для держателей iPad (опция) | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Обогрев лобового стекла со стороны водителя (опция) | Шунт |
| 32 | Обогрев лобового стекла со стороны водителя (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | ||
| 36 | Horn | 20 |
| 37 | Сирена сигнализации (опция) | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Дворники | 30 |
| 40 | ||
| 41 | Обогрев лобового стекла со стороны пассажира (опция) | 40 |
| 42 | ||
| 43 | Модуль управления тормозной системой (насос ABS) | 40 |
| 44 | ||
| 45 | Обогрев лобового стекла со стороны пассажира (опция) | Шунт |
| 46 | Подача питания при включении зажигания на: блок управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль | 5 |
| 47 | Внешний звук автомобиля (некоторые рынки) | 5 |
| 48 | Фара со стороны пассажира | 7.5 |
| 48 | Фара со стороны водителя, некоторые модели со светодиодами | 15 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | подушки безопасности; Датчик веса пассажира (OWS) | 5 |
| 53 | Фара со стороны водителя | 7.5 |
| 53 | Фара со стороны водителя, некоторые модели со светодиодами | 15 |
| 54 | Датчик педали акселератора | 5 |
| 55 | модуль управления трансмиссией; Модуль управления селектором передач | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Модуль управления двигателем; Привод, клапан турбонагнетателя | 20 |
| 62 | Соленоиды; Клапаны; Термостат системы охлаждения двигателя | 10 |
| 63 | Вакуумные регуляторы; Клапан | 7.5 |
| 64 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обнаружение утечки топлива | 5 |
| 65 | ||
| 66 | Датчики кислорода с подогревом (передний и задний) | 15 |
| 67 | соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) | 15 |
| 68 | ||
| 69 | Модуль управления двигателем | 20 |
| 70 | Катушки зажигания; Свечи зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | Модуль управления масляным насосом коробки передач | 30 |
| 74 | Модуль управления вакуумным насосом | 40 |
| 75 | Привод коробки передач | 25 |
| 76 | ||
| 77 | ||
| 78 |
Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 14–17, 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 14–17, 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (только на некоторых рынках) | 5 |
| 5 | - | - |
| 6 | Приборная доска | 5 |
| 7 | Кнопки на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | - | - |
| 10 | - | - |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и стояночного тормоза | 5 |
| 13 | Модуль обогрева рулевого колеса (опция) | 15 |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль управления климатической системой | 10 |
| 19 | ||
| 20 | Бортовая диагностика (OBDII) | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климатической системы (передний) | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Подсветка приборов; вежливое освещение; Функция автозатемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Передние сиденья с электроприводом (опция); Панели управления задними дверями | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Панорамная крыша и козырек от солнца (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение вежливости | 5 |
| 29 | - | - |
| 30 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности, индикатор боковой подушки безопасности переднего пассажира) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Модуль двери заднего пассажира | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | модуль управления интернет-соединением; Модуль управления Volvo On Call | 5 |
| 36 | Модуль задней двери со стороны водителя | 20 |
| 37 | Модуль управления информационно-развлекательной системой (усилитель) | 40 |
| 38 | - | - |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функция массажа передних сидений. | 5 |
| 41 | - | - |
| 42 | Солнцезащитные шторки на задние двери | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | Катушки реле электрического модуля моторного отсека; Катушка реле насоса трансмиссионного масла | 5 |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 47 | Обогрев переднего сиденья со стороны пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | - | - |
| 50 | Модуль передней двери со стороны водителя | 20 |
| 51 | Активный модуль управления шасси (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | Задний вентилятор климатической системы | 10 |
| 56 | Модуль передней двери со стороны переднего пассажира | 20 |
| 57 | Дисплей функций удобства для пассажиров задних сидений; Бортовая диагностика (OBDII); Дополнительный датчик движения (только на некоторых рынках) | - |
| 58 | - | - |
| 59 | Автоматический выключатель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Ствол
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | Заднее сиденье с электроприводом, сторона водителя (только модели Excellence) | 20 |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель замка спинки заднего сиденья со стороны пассажира | 15 |
| 5 | Розетка на 12 В в туннельной консоли (только модели Excellence) | 30 |
| 6 | Электродвигатель замка спинки заднего сиденья со стороны водителя | 30 |
| 7 | Заднее сиденье с электроприводом, сторона пассажира (только модели Excellence) | 20 |
| 8 | ||
| 9 | Замок багажника с электроприводом (опция) | 25 |
| 10 | Модуль электропривода переднего сиденья (со стороны пассажира) | 20 |
| 11 | Модуль управления сцепкой прицепа (опция) | 40 |
| 12 | Модуль натяжителя ремня безопасности (со стороны пассажира) | 40 |
| 13 | Внутренние обмотки реле | 5 |
| 14 | ||
| 15 | Модуль обнаружения движения ноги для открывания замка багажника с электроприводом (опция) | 5 |
| 16 | ||
| 17 | ||
| 18 | Модуль управления сцепкой прицепа (опция) | 25 |
| 19 | Модуль электропривода переднего сиденья (водителя) (опция) | 20 |
| 20 | Модуль натяжителя ремня безопасности (со стороны водителя) | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | Подача при включенном зажигании | 10 |
| 26 | Модули подушек безопасности и преднатяжителей ремней безопасности | 5 |
| 27 | Кулер; Подстаканники с подогревом/охлаждением (только модели Excellence) | 10 |
| 28 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 29 | - | - |
| 30 | Информация о слепых зонах (BLIS) (опция), Модуль управления внешним звуковым предупреждением о движении задним ходом (только на некоторых рынках) (опция) | 5 |
| 31 | - | - |
| 32 | Модули натяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм системы выпуска | 5 |
| 34 | - | - |
| 35 | - | - |
| 36 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 37 | - | - |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2019
Моторного отсека
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 15 | Катушки зажигания (бензин); свечи зажигания (бензин) |
| 5 | 15 | соленоид масляного насоса; магнитная муфта кондиционера; лямбда-зонд с подогревом, центральный (бензин); Лямбда-зонд с подогревом, задний (дизель) |
| 6 | 7.5 | Вакуумные регуляторы; клапан; клапан импульса мощности (дизель) |
| 7 | 20 | Модуль управления двигателем; привод; дроссельный узел; клапан EGR (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | - | Не используется |
| 10 | 10 | Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накалом (дизель) |
| 11 | 5 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обмотки реле импульса мощности (дизель) |
| 12 | - | Не используется |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Пусковой двигатель |
| 15 | Шунт | Пусковой двигатель |
| 16 | 30 | Подогреватель топливного фильтра (дизель) |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | 5 | Передний порт USB в туннельной консоли, сзади |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажнике/грузовом отсеке |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла, левая сторона |
| 32 | 40 | Обогрев лобового стекла, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | 15 | Модуль управления коробкой передач |
| 36 | 20 | Horn |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники |
| 40 | - | Не используется |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | - | Не используется |
| 43 | 40 | Модуль управления тормозной системой (насос ABS) |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла, правая сторона |
| 46 | 5 | Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой |
| 47 | - | Не используется |
| 48 | 7.5 | Правая фара |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | 5 | Модуль управления подключением аккумуляторной батареи |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 54 | 5 | Датчик педали акселератора |
Моторный отсек (двухмоторный)
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 5 | Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач |
| 5 | 5 | Модуль управления высоковольтным отопителем охлаждающей жидкости |
| 6 | 5 | Модуль управления кондиционером/кондиционером; запорный клапан теплообменника; клапан отсечки охлаждающей жидкости через систему климат-контроля |
| 7 | 5 | Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 8 | - | - |
| 9 | 10 | Преобразователь для управления подачей на электродвигатель заднего моста |
| 10 | 10 | Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 11 | 5 | Зарядный модуль |
| 12 | 10 | Отсечной клапан охлаждающей жидкости гибридного аккумулятора; насос охлаждающей жидкости 1 гибридного аккумулятора |
| 13 | 10 | Насос охлаждающей жидкости для системы электропривода |
| 14 | 25 | Вентилятор охлаждения гибридных компонентов |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | 5 | Передний порт USB в туннельной консоли, спереди |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между сиденьями второго ряда (не Excellence) Розетка 12 В в туннельной консоли между задними сиденьями (Excellence); Порты USB в туннельной консоли между задними сиденьями (Excellence) |
| 26 | 15 | Розетка 12 В в багажнике/грузовом отсеке USB-порты для держателей iPad |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла, левая сторона |
| 32 | 40 | Обогрев лобового стекла, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | - | Не используется |
| 36 | 20 | Horn |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники |
| 40 | - | Не используется |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | - | Не используется |
| 43 | 40 | Модуль управления тормозной системой (насос ABS) |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла, правая сторона |
| 46 | 5 | Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль |
| 47 | 5 | Внешний звук автомобиля (некоторые рынки) |
| 48 | 7.5 | Правая фара |
| 48 | 15 | Правая фара, некоторые модели со светодиодами |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 53 | 15 | Левая фара, некоторые модели со светодиодами |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | модуль управления трансмиссией; блок управления селектором передач |
| 56 | 5 | Модуль управления двигателем |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | - | Не используется |
| 60 | - | Не используется |
| 61 | 20 | Модуль управления двигателем; привод; дроссельный узел; клапан турбонагнетателя |
| 62 | 10 | Соленоиды; клапан; термостат системы охлаждения двигателя |
| 63 | 7.5 | Вакуумные регуляторы; клапан |
| 64 | 5 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора |
| 65 | - | Не используется |
| 66 | 15 | Лямбда-зонд с подогревом, передний; кислородный датчик с подогревом, задний |
| 67 | 15 | соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) |
| 68 | - | Не используется |
| 69 | 20 | Модуль управления двигателем |
| 70 | 15 | Катушки зажигания; Свечи зажигания |
| 71 | - | Не используется |
| 72 | - | Не используется |
| 73 | 30 | Модуль управления масляным насосом коробки передач |
| 74 | 40 | Модуль управления вакуумным насосом |
| 75 | 25 | Привод коробки передач |
| 76 | - | Не используется |
| 77 | - | Не используется |
| 78 | - | Не используется |
Под бардачком
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | 30 | Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | - | Не используется |
| 4 | 5 | Датчик движения |
| 5 | - | Не используется |
| 6 | 5 | Приборная доска |
| 7 | 5 | Кнопки на центральной консоли |
| 8 | 5 | Датчик солнца |
| 9 | 20 | Модуль управления датчиком |
| 10 | - | Не используется |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15 | Модуль обогрева рулевого колеса |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 10 | Модуль управления климатической системой |
| 19 | - | Не используется |
| 20 | 10 | Разъем канала передачи данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климатической системы (передний) |
| 23 | 5 | USB-концентратор |
| 24 | 7.5 | Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/правый |
| 25 | 5 | Модуль управления функциями поддержки водителя |
| 26 | 20 | Панорамная крыша с солнцезащитной шторкой |
| 27 | 5 | Проекционный дисплей |
| 28 | 5 | Освещение салона |
| 29 | - | Не используется |
| 30 | 5 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности/индикатор боковой подушки безопасности переднего пассажира) |
| 31 | - | Не используется |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Дверной модуль в правой задней двери |
| 34 | 10 | Предохранители в багажнике/грузовом отсеке |
| 35 | 5 | Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call |
| 36 | 20 | Дверной модуль в левой задней двери |
| 37 | 40 | Модуль управления аудиосистемой (усилитель) (только в некоторых моделях) |
| 38 | - | Не используется |
| 39 | 5 | Многодиапазонный антенный модуль |
| 40 | 5 | Функция массажа передних сидений. |
| 41 | - | - |
| 42 | 15 | Модули солнцезащитных шторок для задних дверей |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | 5 | Двухмоторный: обмотки реле распределительной коробки в моторном отсеке; Обмотки реле масляного насоса коробки передач |
| 45 | - | Не используется |
| 46 | 15 | Обогрев сиденья водителя |
| 47 | 15 | Обогрев сиденья переднего пассажира |
| 48 | 10 | Насос охлаждающей жидкости |
| 49 | - | Не используется |
| 50 | 20 | Дверной модуль в левой передней двери |
| 51 | 20 | Модуль управления активным шасси |
| 52 | - | Не используется |
| 53 | 10 | Модуль управления датчиком |
| 54 | - | Не используется |
| 55 | 10 | Двухмоторный: модуль вентилятора климатической системы (задний |
| 56 | 20 | Дверной модуль в правой передней двери |
| 57 | - | Двухмоторный: дисплей функций удобства для пассажиров задних сидений; Бортовая диагностика (OBD II) в туннельной консоли между задними сиденьями; Дополнительный датчик движения |
| 58 | 5 | ТВ (только на некоторых рынках) |
| 59 | 15 | Первичный предохранитель для предохранителей 9, 53 и 58 |
Ствол
| № | Ампер | Функция |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | 40 | Двухмоторный: Центральный электрический модуль |
| 3 | 40 | Компрессор с пневматической подвеской |
| 4 | 15 | Электродвигатель замка спинки заднего сиденья, правая сторона |
| 5 | 30 | Двухмоторный: электрические розетки в туннельной консоли (Excellence) |
| 6 | 15 | Электродвигатель замка спинки заднего сиденья, левая сторона |
| 7 | 20 | Двухмоторный: Дверной модуль справа, сзади |
| 8 | - | Не используется |
| 9 | 25 | Разблокировка багажника с электроприводом |
| 10 | 20 | Дверной модуль справа, спереди |
| 11 | 40 | Модуль управления фаркопом |
| 12 | 40 | Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5 | Внутренние обмотки реле |
| 14 | 20 | Дверной модуль левый, задний |
| 15 | 5 | Модуль обнаружения движения ноги для открывания замка багажника с электроприводом |
| 16 | - | USB-концентратор/порт для аксессуаров |
| 17 | - | Не используется |
| 18 | 25 | Модуль управления фаркопом |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | Дверной модуль левый, передний |
| 20 | 40 | Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5 | Камера помощи при парковке |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 10 | Двухмоторный: подача при включенном зажигании |
| 26 | 5 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности |
| 27 | 10 | Двухмоторный: с охлаждением; Подстаканник с подогревом/охлаждением (задний) (Excellence) |
| 28 | 15 | Обогрев заднего сиденья (левая сторона) |
| 29 | - | Не используется |
| 30 | 5 | Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода |
| 31 | - | Не используется |
| 32 | 5 | Модули натяжителей ремней безопасности |
| 33 | 5 | Активатор системы ОГ (бензин, некоторые варианты двигателя) |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | 15 | Обогрев заднего сиденья (правая сторона) |
| 37 | - | Не используется |
