Предохранители и реле Volvo V40 (2013-2019)
Схемы относятся к указанным годам и вариантам Volvo V40 (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo V40 2013-2019
Предохранители прикуривателя (розетка) в Volvo V40 предохранители № 25 (гнездо 12 В, передняя консоль туннеля), № 28 (гнездо 12 В, задняя консоль туннеля) в блоке предохранителей моторного отсека и предохранитель № 17 (гнездо 12 В, багажное отделение) в блоке предохранителей под сиденье.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

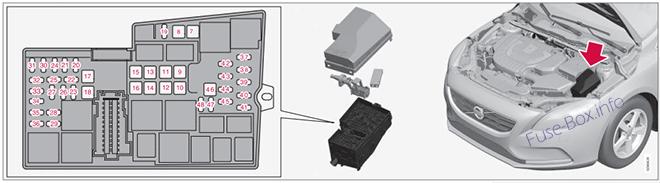

1) Моторный отсек

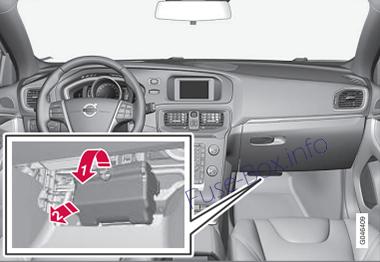

2) Под бардачком
- Возьмитесь за выемку и потяните, пока стопорные выступы на нижнем крае крышки не высвободятся из блока предохранителей.
- Снимите крышку
В автомобиле с правым рулем блок предохранителей под перчаточным ящиком меняет сторону.

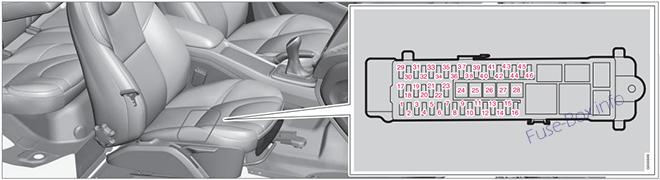

3) под правым передним сиденьем
Схемы блока предохранителей
Схемы блока предохранителей
2013

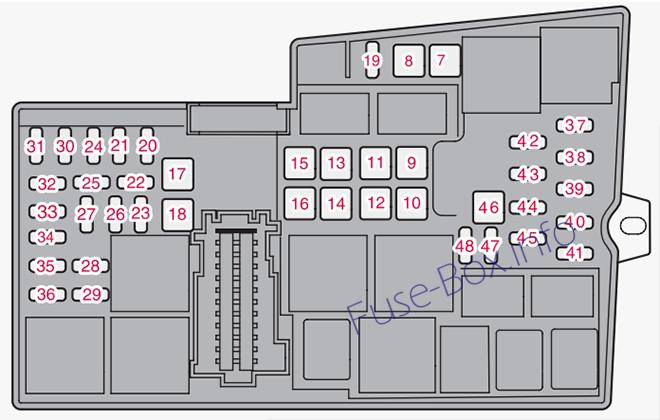

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 7 | насос АБС | 40 |
| 8 | Клапаны АБС | 30 |
| 9 | Омыватели фар (опция) | 20 |
| 10 | Вентилятор | 40 |
| 11 | - | - |
| 12 | Первичный предохранитель для предохранителей 32-36 | 30 |
| 13 | Соленоид привода стартера (не Start/Stop) | 30 |
| 14 | Ветровое стекло с электроприводом, правая сторона (опция) | 40 |
| 15 | ||
| 16 | Ветровое стекло с электроприводом, левая сторона (опция) | 40 |
| 17 | Стояночный обогреватель (опция) | 20 |
| 18 | Стеклоочистители | 20 |
| 19 | Центральный электронный модуль, опорное напряжение, резервная батарея (Старт/Стоп) | 5 |
| 20 | Horn | 15 |
| 21 | Стоп-сигнал | 5 |
| 22 | ||
| 23 | Управление фарами | 5 |
| 24 | Катушки внутреннего реле | 5 |
| 25 | Розетка 12 В, туннельная консоль спереди | 15 |
| 26 | Модуль управления коробкой передач | 15 |
| 27 | Электромагнитная муфта кондиционера | 15 |
| 28 | Розетка 12 В, туннельная консоль сзади | 15 |
| 29 | Датчик климата (опция); двигатели дроссельной заслонки воздухозаборника | 10 |
| 30 | Модуль управления двигателем (5-цил.) | 5 |
| 31 | Сиденье с электроприводом, правое (опция) | 20 |
| 32 | Катушка реле в реле вентилятора системы охлаждения (4-цил., 5-цил. дизель); Лямбда-зонды (4-цил. бензин); Расходомер воздуха (дизель), перепускной клапан, охлаждение EGR (дизель); Клапан регулятора подачи топлива (5-цил. дизель); Клапан регулятора давления топлива (5-цил. дизель) | 10 |
| 32 | Катушка реле в реле вентилятора системы охлаждения (5-цил. бензин); Лямбда-зонды (5-цил. бензин) | 20 |
| 33 | Расходомер воздуха (4-цил. бензин); клапан EVAP (4-цил. бензин); Форсунки (5-цил. бензин); Двигатель управления, турбо (4-цил. Дизель); Клапан регулятора подачи топлива (4-цил. дизель); Соленоид, охлаждение поршня (5-цил. Дизель); Клапан турборегулятора (5-цил. Дизель); Датчик уровня масла (5-цил. дизель) | 10 |
| 34 | Клапаны (бензин); Соленоиды (бензин); Лямбда-зонд (дизель); Подогреватель вентиляции картерных газов (5-цил.); Расходомер воздуха (5-цил. бензин) | 10 |
| 35 | Катушки зажигания (бензин) | 10 |
| 35 | подогрев дизельного фильтра; Блок управления свечами накаливания (5-цил. дизель); Масляный насос, автоматическая коробка передач (5-цил. дизель Start/Stop) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 10 |
| 36 | Модуль управления двигателем (5-цил.); Блок дроссельной заслонки (5-цил. бензин) | 15 |
| 37 | ABS | 5 |
| 38 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 39 | Регулятор высоты освещения (опция) | 10 |
| 40 | Электрический сервоуправление | 5 |
| 41 | Центральный электронный модуль | 15 |
| 42 | ||
| 43 | Насос охлаждающей жидкости (Пуск/Стоп) | 10 |
| 44 | Система предупреждения о столкновении | 5 |
| 45 | Датчик педали акселератора | 5 |
| 46 | Точка зарядки, резервный аккумулятор | - |
| 47 | ||
| 48 |
Предохранители 7-18 типа «JCASE» и должны быть заменены мастерской.
Предохранители 19-45 и 47-48 типа «Mini Fuse».
Предохранители 19-45 и 47-48 типа «Mini Fuse».

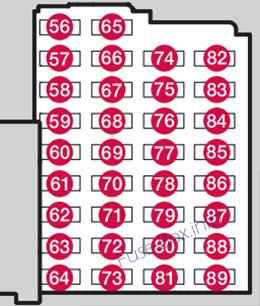

Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 56 | Топливный насос | 20 |
| 57 | - | - |
| 58 | Стеклоочиститель заднего стекла | 15 |
| 59 | Резервное положение, внутреннее освещение | 5 |
| 60 | Освещение салона; Сиденья с электроприводом | 10 |
| 61 | Глухая, стеклянная крыша (опция) | 10 |
| 62 | Датчик дождя (опция); Затемнение внутреннего зеркала заднего вида (опция); Датчик влажности (опция) | 5 |
| 63 | Система предупреждения о столкновении (опция) | 5 |
| 64 | - | - |
| 65 | Отпирание двери задка (см. также предохранитель 84) | 10 |
| 66 | ||
| 67 | Резервное положение 3, постоянное напряжение | 5 |
| 68 | Блокировка руля | 15 |
| 69 | Комбинированная панель приборов | 5 |
| 70 | Центральный замок, лючок топливного бака (см. также предохранитель 83) | 10 |
| 71 | Климатическая панель | 10 |
| 72 | Модуль рулевого колеса | 7.5 |
| 73 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 74 | Дальний свет | 15 |
| 75 | ||
| 76 | Фонарь заднего хода | 10 |
| 77 | Стеклоочистители (см. также предохранитель 82); Стеклоочиститель заднего стекла (см. также предохранитель 82) | 20 |
| 78 | Иммобилайзер | 5 |
| 79 | Резервное положение 1, постоянное напряжение | 15 |
| 80 | Резервное положение 2, постоянное напряжение | 20 |
| 81 | Датчик движения (опция); Удаленный приемник | 5 |
| 82 | Стеклоочистители (см. также предохранитель 77); Стеклоочиститель заднего стекла (см. также предохранитель 77) | 20 |
| 83 | Центральный замок, лючок топливного бака (см. также предохранитель 70) | 10 |
| 84 | Отпирание двери задка (см. также предохранитель 65) | 10 |
| 85 | Элемент PTC, подогреватель воздуха (опция); Кнопка, обогрев заднего сиденья (опция) | 7.5 |
| 86 | подушки безопасности; Пешеходная подушка безопасности | 10 |
| 87 | Резервное положение 4, постоянное напряжение | 7.5 |
| 88 | ||
| 89 |

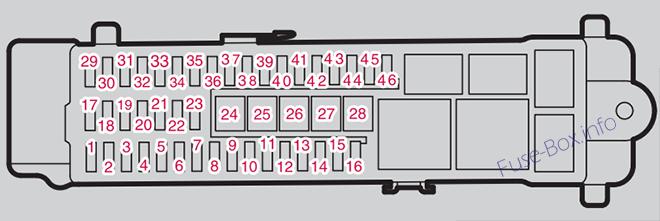

Под сиденьем
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | Без ключа (опция) | 10 |
| 3 | Дверная ручка (без ключа (опция)) | 5 |
| 4 | Панель управления, левая передняя дверь | 25 |
| 5 | Панель управления, правая передняя дверь | 25 |
| 6 | Панель управления, левая задняя дверь | 25 |
| 7 | Панель управления, правая задняя дверь | 25 |
| 8 | - | - |
| 9 | Левое сиденье с электроприводом (опция) | 20 |
| 10 | - | - |
| 11 | - | - |
| 12 | Блок управления аудиосистемой (усилитель) (опция) | 5 |
| 13 | - | - |
| 14 | Телематика (опция); Bluetooth (опция) | 5 |
| 15 | Аудио; Блок управления информационно-развлекательной системой | 15 |
| 16 | Цифровое радио (опция); ТВ (опция) | 10 |
| 17 | Розетка 12 В, грузовой отсек | 15 |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | Розетка 2 для прицепа (опция) | 20 |
| 24 | Первичный предохранитель для предохранителей 12-16; Информационно-развлекательная система | 40 |
| 25 | - | - |
| 26 | Розетка для прицепа 1 (опция) | 40 |
| 27 | Обогрев заднего стекла | 30 |
| 28 | - | - |
| 29 | БЛИС (опция) | 5 |
| 30 | Помощь при парковке (опция) | 5 |
| 31 | Парковочная камера (опция) | 5 |
| 32 | - | - |
| 33 | - | - |
| 34 | Обогрев сиденья (со стороны водителя) | 15 |
| 35 | Обогрев сидений (со стороны пассажира) | 15 |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | Обогрев заднего правого сиденья (опция) | 15 |
| 40 | Обогрев заднего левого сиденья (опция) | 15 |
| 41 | Модуль управления полным приводом (опция) | 15 |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
Предохранители 24-28 типа «JCASE» и должны быть заменены мастерской.
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
2015
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 7 | насос АБС | 40 |
| 8 | Клапаны АБС | 30 |
| 9 | Омыватели фар (опция) | 20 |
| 10 | Вентилятор | 40 |
| 11 | - | - |
| 12 | Первичный предохранитель для предохранителей 32-36 | 30 |
| 13 | - | - |
| 14 | Обогрев ветрового стекла, правая сторона (опция) | 40 |
| 15 | - | - |
| 16 | Обогрев ветрового стекла, левая сторона (опция) | 40 |
| 17 | Стояночный обогреватель (опция) | 20 |
| 18 | Стеклоочистители | 20 |
| 19 | Центральный электронный модуль, опорное напряжение, резервная батарея (Старт/Стоп) | 5 |
| 20 | Horn | 15 |
| 21 | Стоп-сигнал | 5 |
| 22 | - | - |
| 23 | Управление фарами | 5 |
| 24 | Катушки внутреннего реле | 5 |
| 25 | Розетка 12 В, туннельная консоль спереди | 15 |
| 26 | Модуль управления коробкой передач | 15 |
| 27 | Электромагнитная муфта кондиционера (1,6 л, 5-цил. бензин) | 15 |
| 28 | Розетка 12 В, туннельная консоль сзади | 15 |
| 29 | - | - |
| 30 | Модуль управления двигателем (4-цил. 2,0 л, 5-цил.) | 5 |
| 31 | Сиденье с электроприводом, правое (опция) | 20 |
| 32 | Катушка реле в реле вентилятора системы охлаждения (4-цил. 1,6 л, 5-цил. дизель); Лямбда-зонды (4-цил. 1,6 л бензин); Расходомер воздуха (дизель 1,6 л, 5-цил. дизель), перепускной клапан, охлаждение EGR (дизель 1,6 л); Байпасный соленоид охлаждения EGR (5-цил. дизель); Клапан регулятора подачи топлива (5-цил. дизель); Клапан регулятора давления топлива (5-цил. дизель) | 10 |
| 32 | Лямбда-зонды (4-цил. 2,0 л); Катушка реле в реле вентилятора охлаждения (4-цил. 2,0 л) | 15 |
| 32 | Катушка реле в реле вентилятора системы охлаждения (5-цил. бензин); Лямбда-зонды (5-цил. бензин) | 20 |
| 32 | Катушка реле в реле вентилятора системы охлаждения (5-цил. бензин); Лямбда-зонды (5-цил. бензин) | 20 |
| 33 | Масляный насос АКПП (5-цил.); Датчик массового расхода воздуха (1,6 л бензин, 5-цил. бензин); клапан EVAP (бензин 1,6 л); Клапаны (4 цил. 2,0 л 5-цил. бензин); Соленоиды (5-цил. бензин); Подогреватель вентиляции картерных газов (5-цил. бензин); Регулируемый мотор турбо (дизель 1,6 л); Клапан регулятора расхода топлива (дизель 1,6 л); Крышка валика радиатора модуля управления (дизель 1,6 л); Электромагнитное охлаждение поршня (5-цил. дизель); Клапан управления турбонаддувом (5-цил. Дизель); Датчик уровня масла (5-цил. дизель); Компрессор кондиционера (4-цил. 2,0 л, 5-цил. дизель); Масляный насос (4-цил. 2,0 л); Клапан охлаждения системы климат-контроля (4-цил. 2,0 л дизель); Релейные катушки в реле для функций пуска/останова | 10 |
| 34 | Клапана (бензин 1,6 л); Соленоиды (бензин 1,6 л); Форсунки (5-цил. бензин); Лямбда-зонд (5-цил. дизель); Подогреватель вентиляции картера (5-цил. дизель) | 10 |
| 34 | Клапанный (4-цилиндровый 2,0 л дизель); клапан EVAP (4-цил. 2,0 л бензин); Подогреватель вентиляции картерных газов (4 цил. 2,0 л бензин); Блок управления двигателем (4-цил. 2,0 л), ДМРВ (4-цил. 2,0 л); Термостат (4-цил. 2,0 л бензин); Помпа охлаждения для EGR (4-цил. 2,0 л дизель); Модуль управления накалом (4-цил. 2,0 л дизель) | 15 |
| 35 | Катушки зажигания (1,6 л бензин, 5-цил. бензин) | 10 |
| 35 | Катушки зажигания (4-цил. 2,0 л бензин); Подогрев дизельного фильтра (дизель 1,6 л, 5-цил. дизель); Модуль управления накалом (5-цил. дизель) | 15 |
| 35 | Подогрев дизельного фильтра (4-цил. 2,0 л дизель) | 25 |
| 36 | Модуль управления двигателем (1,6 л) | 10 |
| 36 | Модуль управления двигателем (4-цил. 2,0 л, 5-цил.); Блок дроссельной заслонки (5-цил. бензин) | 15 |
| 37 | ABS | 5 |
| 38 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 39 | Регулировка уровня фар (опция) | 10 |
| 40 | Электрический сервоуправление | 5 |
| 41 | Центральный электронный модуль | 15 |
| 42 | - | - |
| 43 | - | - |
| 44 | Система предупреждения о столкновении | 5 |
| 45 | Датчик педали акселератора | 5 |
| 46 | Точка зарядки, резервный аккумулятор | - |
| 47 | - | - |
| 48 | Насос охлаждающей жидкости (при отсутствии стояночного отопителя) | 10 |
Предохранители 7-18 типа «JCASE» и должны быть заменены мастерской.
Предохранители 19-45 и 47-48 относятся к типу «Mini Fuse».
Предохранители 19-45 и 47-48 относятся к типу «Mini Fuse».
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 56 | Топливный насос | 20 |
| 57 | - | - |
| 58 | Стеклоочиститель заднего стекла | 15 |
| 59 | Дисплей в потолочной консоли (напоминание о непристегнутом ремне/индикатор подушки безопасности на переднем пассажирском сиденье) | 5 |
| 60 | Освещение салона, органы управления в потолочной консоли передними лампами для чтения и освещением салона; Сиденья с электроприводом (опция) | 7.5 |
| 61 | Рулонная штора с электроприводом, стеклянная крыша (опция) | 10 |
| 62 | Датчик дождя (опция); Затемнение внутреннего зеркала заднего вида (опция); Датчик влажности (опция) | 5 |
| 63 | Система предупреждения о столкновении (опция) | 5 |
| 64 | - | - |
| 65 | Отпирание двери задка (см. также предохранитель 84) | 10 |
| 66 | ||
| 67 | Резервное положение 3, постоянное напряжение | 5 |
| 68 | Блокировка руля | 15 |
| 69 | Комбинированная панель приборов | 5 |
| 70 | Центральный замок, лючок топливного бака (см. также предохранитель 83) | 10 |
| 71 | Климатическая панель | 10 |
| 72 | Модуль рулевого колеса | 7.5 |
| 73 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 74 | Дальний свет | 15 |
| 75 | ||
| 76 | Фонарь заднего хода | 10 |
| 77 | Стеклоочистители (см. также предохранитель 82); Стеклоочиститель заднего стекла (см. также предохранитель 82) | 20 |
| 78 | Иммобилайзер | 5 |
| 79 | Резервное положение 1, постоянное напряжение | 15 |
| 80 | Резервное положение 2, постоянное напряжение | 20 |
| 81 | Датчик движения (опция); Удаленный приемник | 5 |
| 82 | Стеклоочистители (см. также предохранитель 77); Стеклоочиститель заднего стекла (см. также предохранитель 77) | 20 |
| 83 | Центральный замок, лючок топливного бака (см. также предохранитель 70) | 10 |
| 84 | Отпирание двери задка (см. также предохранитель 65) | 10 |
| 85 | Электрический дополнительный обогреватель (опция); Кнопка обогрева задних сидений (опция) | 7.5 |
| 86 | подушки безопасности; Пешеходная подушка безопасности | 7.5 |
| 87 | Резервное положение 4, постоянное напряжение | 7.5 |
| 88 | ||
| 89 |
Под сиденьем
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | Без ключа (опция) | 10 |
| 3 | Дверная ручка (без ключа (опция)) | 5 |
| 4 | Панель управления, левая передняя дверь | 25 |
| 5 | Панель управления, правая передняя дверь | 25 |
| 6 | Панель управления, левая задняя дверь | 25 |
| 7 | Панель управления, правая задняя дверь | 25 |
| 8 | Первичный предохранитель для предохранителей 12-16: Информационно-развлекательная система | 25 |
| 9 | Сиденье с электроприводом, левое (опция) | 20 |
| 10 | ||
| 11 | Катушка внутреннего реле | 5 |
| 12 | Блок управления аудиосистемой (усилитель) (опция), сигнал для диагностики | 5 |
| 13 | ||
| 14 | Телематика (опция); Bluetooth (опция) | 5 |
| 15 | Модуль управления аудиосистемой или модуль управления Sensus A ; Модуль управления информационно-развлекательной системой или экран A | 15 |
| 16 | Цифровое радио (опция); ТВ (опция) | 7.5 |
| 17 | Розетка 12 В, грузовой отсек | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Розетка 2 для прицепа (опция) | 20 |
| 24 | Блок управления аудиосистемой (усилитель) (опция) | 30 |
| 25 | - | - |
| 26 | Розетка для прицепа 1 (опция) | 40 |
| 27 | Обогрев заднего стекла | 30 |
| 28 | ||
| 29 | БЛИС (опция) | 5 |
| 30 | Помощь при парковке (опция) | 5 |
| 31 | Парковочная камера (опция) | 5 |
| 32 | ||
| 33 | ||
| 34 | Обогрев переднего сиденья со стороны водителя | 15 |
| 35 | Обогрев сиденья со стороны переднего пассажира | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Обогрев заднего правого сиденья (опция) | 15 |
| 40 | Обогрев заднего левого сиденья (опция) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | ||
| 46 |
Предохранители 24-28 типа «JCASE» и должны быть заменены мастерской.
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
2016, 2017, 2018, 2019
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 7 | насос АБС | 40 |
| 8 | Клапаны АБС | 30 |
| 9 | Омыватели фар (опция) | 20 |
| 10 | Вентилятор | 40 |
| 11 | - | - |
| 12 | Первичный предохранитель для предохранителей 32-36 | 30 |
| 13 | - | - |
| 14 | Обогрев ветрового стекла, правая сторона (опция) | 40 |
| 15 | - | - |
| 16 | Обогрев ветрового стекла, левая сторона (опция) | 40 |
| 17 | Стояночный обогреватель (опция) | 20 |
| 18 | Стеклоочистители | 20 |
| 19 | Центральный электронный модуль, опорное напряжение, резервная батарея (Старт/Стоп) | 5 |
| 20 | Horn | 15 |
| 21 | Стоп-сигнал | 5 |
| 22 | - | - |
| 23 | Управление фарами | 5 |
| 24 | Катушки внутреннего реле | 5 |
| 25 | Розетка 12 В, туннельная консоль спереди | 15 |
| 26 | Модуль управления коробкой передач | 15 |
| 27 | ||
| 28 | Розетка 12 В, туннельная консоль сзади | 15 |
| 29 | - | - |
| 30 | Модуль управления двигателем (ECM) | 5 |
| 31 | Сиденье с электроприводом, правое (опция) | 20 |
| 32 | лямбда-зонды; Катушка реле в реле вентилятора охлаждения | 15 |
| 33 | Вакуумные регуляторы; Клапаны; Модуль управления, кожух валика радиатора; Блок управления, кожух спойлера (дизель); Компрессор кондиционера; Соленоид масляного насоса двигателя; Клапан охлаждения системы климат-контроля (дизель); Модуль управления накалом (дизель); Релейные катушки в реле для функций пуска/останова | 10 |
| 34 | клапан EGR (дизель); клапан EVAP (бензин); Модуль управления двигателем; Термостат системы охлаждения двигателя (бензин); Помпа охлаждения для EGR (дизель) | 15 |
| 35 | Катушки зажигания (бензин) | 15 |
| 35 | Подогрев дизельного фильтра (дизель) | 25 |
| 36 | Модуль управления двигателем (ECM) | 15 |
| 37 | ABS | 5 |
| 38 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 39 | Регулировка уровня фар (опция) | 10 |
| 40 | Электрический сервоуправление | 5 |
| 41 | Центральный электронный модуль | 15 |
| 42 | - | - |
| 43 | - | - |
| 44 | Система предупреждения о столкновении | 5 |
| 45 | Датчик педали акселератора | 5 |
| 46 | - | |
| 47 | - | - |
| 48 | Насос охлаждающей жидкости (при отсутствии стояночного отопителя) | 10 |
Предохранители 7-18 типа «JCASE» и должны быть заменены мастерской.
Предохранители 19-45 и 47-48 относятся к типу «Mini Fuse».
Предохранители 19-45 и 47-48 относятся к типу «Mini Fuse».
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 56 | Топливный насос | 20 |
| 57 | - | - |
| 58 | Стеклоочиститель заднего стекла | 15 |
| 59 | Дисплей в потолочной консоли (напоминание о непристегнутом ремне/индикатор подушки безопасности на переднем пассажирском сиденье) | 5 |
| 60 | Освещение салона, органы управления в потолочной консоли передними лампами для чтения и освещением салона; Сиденья с электроприводом (опция) | 7.5 |
| 61 | Рулонная штора с электроприводом, стеклянная крыша (опция) | 10 |
| 62 | Датчик дождя (опция); Затемнение внутреннего зеркала заднего вида (опция); Датчик влажности (опция) | 5 |
| 63 | Система предупреждения о столкновении (опция) | 5 |
| 64 | - | - |
| 65 | Отпирание двери задка (см. также предохранитель 84) | 10 |
| 66 | ||
| 67 | Резервное положение 3, постоянное напряжение | 5 |
| 68 | Блокировка руля | 15 |
| 69 | Комбинированная панель приборов | 5 |
| 70 | Центральный замок, лючок топливного бака (см. также предохранитель 83) | 10 |
| 71 | Климатическая панель | 10 |
| 72 | Модуль рулевого колеса | 7.5 |
| 73 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 74 | Дальний свет | 15 |
| 75 | ||
| 76 | Фонарь заднего хода | 10 |
| 77 | Стеклоочистители (см. также предохранитель 82); Стеклоочиститель заднего стекла (см. также предохранитель 82) | 20 |
| 78 | Иммобилайзер | 5 |
| 79 | Резервное положение 1, постоянное напряжение | 15 |
| 80 | Резервное положение 2, постоянное напряжение | 20 |
| 81 | Датчик движения (опция); Удаленный приемник | 5 |
| 82 | Стеклоочистители (см. также предохранитель 77); Стеклоочиститель заднего стекла (см. также предохранитель 77) | 20 |
| 83 | Центральный замок, лючок топливного бака (см. также предохранитель 70) | 10 |
| 84 | Отпирание двери задка (см. также предохранитель 65) | 10 |
| 85 | Электрический дополнительный обогреватель (опция); Кнопка обогрева задних сидений (опция) | 7.5 |
| 86 | подушки безопасности; Пешеходная подушка безопасности | 7.5 |
| 87 | Резервное положение 4, постоянное напряжение | 7.5 |
| 88 | ||
| 89 |
Под сиденьем
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | Без ключа (опция) | 10 |
| 3 | Дверная ручка (без ключа (опция)) | 5 |
| 4 | Панель управления, левая передняя дверь | 25 |
| 5 | Панель управления, правая передняя дверь | 25 |
| 6 | Панель управления, левая задняя дверь | 25 |
| 7 | Панель управления, правая задняя дверь | 25 |
| 8 | Первичный предохранитель для предохранителей 12-16: Информационно-развлекательная система | 25 |
| 9 | Сиденье с электроприводом, левое (опция) | 20 |
| 10 | ||
| 11 | Катушка внутреннего реле | 5 |
| 12 | ||
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | Розетка 12 В, грузовой отсек | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Розетка 2 для прицепа (опция) | 20 |
| 24 | Блок управления аудиосистемой (усилитель) (опция) | 30 |
| 25 | - | - |
| 26 | Розетка для прицепа 1 (опция) | 40 |
| 27 | Обогрев заднего стекла | 30 |
| 28 | ||
| 29 | БЛИС (опция) | 5 |
| 30 | Помощь при парковке (опция) | 5 |
| 31 | Парковочная камера (опция) | 5 |
| 32 | ||
| 33 | ||
| 34 | Обогрев переднего сиденья со стороны водителя | 15 |
| 35 | Обогрев сиденья со стороны переднего пассажира | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Обогрев заднего правого сиденья (опция) | 15 |
| 40 | Обогрев заднего левого сиденья (опция) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Модуль управления аудиосистемой (усилитель) (опция), сигнал для диагностики; Модуль управления аудиосистемой или модуль управления Sensus (некоторые варианты моделей); Модуль управления информационно-развлекательной системой или экран (некоторые варианты модели); Цифровое радио (опция); ТВ (опция) | 15 |
| 46 | Телематика (опция); Bluetooth (опция) | 5 |
Предохранители 24-28 типа «JCASE» и должны быть заменены мастерской.
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
Предохранители 1-23 и 29-46 относятся к типу «Mini Fuse».
