Предохранители и реле Volvo C40 Recharge / EC40 (2022-2026)
Схемы относятся к указанным годам и вариантам Volvo C40 Recharge / EC40 (2022-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Электрический кроссовер Volvo C40 Recharge, переименованный в Volvo EC40 в 2024 году, выпускается с 2022 года. В этой статье вы найдете схемы блоков предохранителей Volvo C40 Recharge 2022 и 2023 годов / Volvo EC40 2024, 2025 и 2026 годов, сведения о расположении блоков предохранителей и назначении каждого предохранителя.
Схема предохранителей Volvo C40 Recharge / Volvo EC40 (2022-2026)
Содержание
Блок предохранителей в переднем отсеке

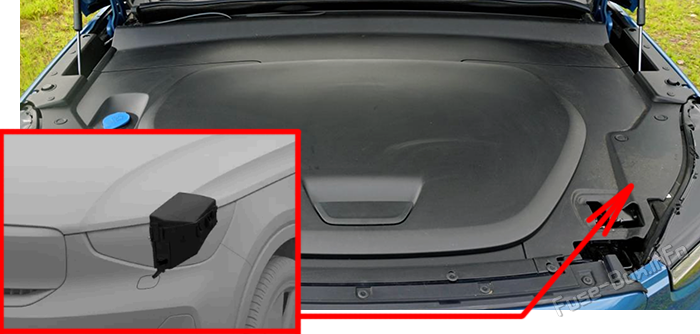

Расположение блока предохранителей
Чтобы получить доступ к предохранителям, снимите крышку блока.

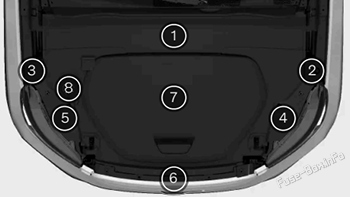

Снятие панелей под капотом
Панель 4 обеспечивает доступ к плюсовой клемме для вспомогательного запуска автомобиля и к предохранителям под капотом.
- Сначала снимите панели 1 и 2 либо 3, в зависимости от стороны, и откройте сервисную крышку.
- Снимите фиксатор D в указанной точке.
- Осторожно приподнимите панель и снимите ее.
Панели удерживаются пластиковыми фиксаторами. Чтобы снять их, используйте отвертку или аналогичный инструмент и нажмите на центральный стопорный штифт. Когда штифт будет достаточно утоплен, фиксатор можно извлечь. Не проталкивайте штифт насквозь, иначе он может выпасть и провалиться между компонентами.

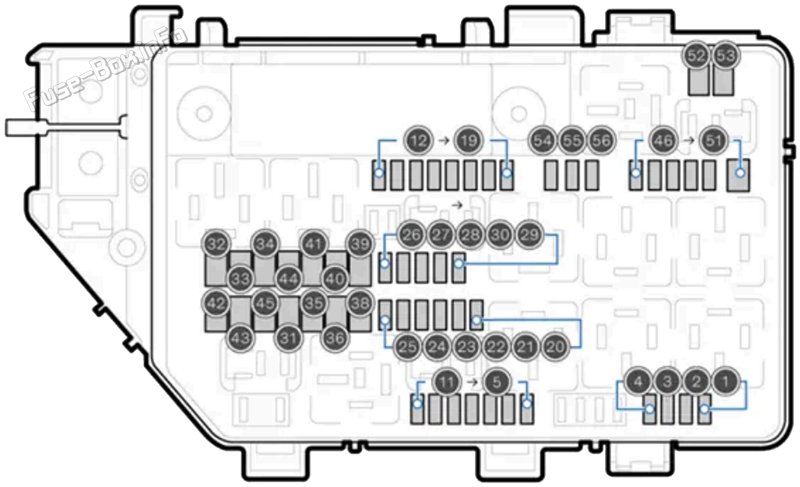

Схема блока предохранителей
| № | Назначение | А |
|---|---|---|
| 1 | USB-порты в задней части напольной консоли | 7.5 |
| 2 | Передняя розетка 12 В в напольной консоли | 15 |
| 3 | - | - |
| 4 | 2022:: Розетка 12 В в багажном отделении | 15 |
| 5 | Модуль управления силовым агрегатом (ECM) | 10 |
| 6 | Запорный клапан охлаждения тяговой батареи | 15 |
| 7 | Насос охлаждения тяговой батареи | 5 |
| 8 | Спойлер и аккумуляторная батарея | 10 |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Правая фара | 20 |
| 13 | Левая фара | 20 |
| 14 | Модуль системы пассивной безопасности (SRS), датчик присутствия водителя и пассажира (COS) | 5 |
| 15 | Датчик педали акселератора | 5 |
| 16 | При включении зажигания: силовой агрегат, трансмиссия, электроусилитель рулевого управления, центральная электроника, тормозная система | 5 |
| 17 | Диагностический интерфейс, звуковое предупреждение для внешних участников движения | 5 |
| 18 | Алкозамок | 5 |
| 19 | Задние наружные фонари | 10 |
| 20 | Катушки реле | 5 |
| 21 | - | - |
| 22 | Датчик педали тормоза | 5 |
| 23 | Вычислительный модуль | 5 |
| 24 | Модуль управления высоковольтной батареей | 5 |
| 25 | - | - |
| 26 | Модуль управления силовым агрегатом (ECM) | 5 |
| 27 | Зарядное устройство | 5 |
| 28 | Передний инвертор электродвигателя | 5 |
| 29 | Звуковой сигнал | 20 |
| 30 | Сирена охранной сигнализации | 5 |
| 31 | Стеклоочистители ветрового стекла | 30 |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | Модуль управления тормозной системой | 30 |
| 36 | - | - |
| 37 | - | - |
| 38 | Фары | 30 |
| 39 | - | - |
| 40 | - | - |
| 41 | Модуль управления прицепом | 25 |
| 42 | Модуль управления прицепом | 40 |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | Наружный теплообменник | 5 |
| 47 | Высоковольтный преобразователь, компрессор кондиционера, клапанный переключатель, блок контроля | 5 |
| 48 | Тяговая батарея, передний и задний инверторы электродвигателей | 15 |
| 49 | Насос охлаждения тяговой батареи | 20 |
| 50 | Насос охлаждения тяговой батареи | 20 |
| 51 | - | - |
| 52 | 2022: Обогрев ветрового стекла, правая сторона | 40 |
| 53 | 2022:: Обогрев ветрового стекла, левая сторона | 40 |
| 54 | - | - |
| 55 | Левая фара | 20 |
| 56 | Правая фара | 20 |
Блок предохранителей в салоне

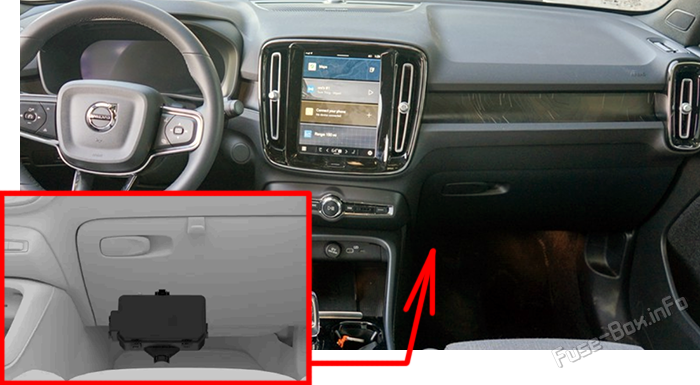

Расположение блока предохранителей
Для доступа к блоку предохранителей отведите в сторону ковровую накладку под перчаточным ящиком.

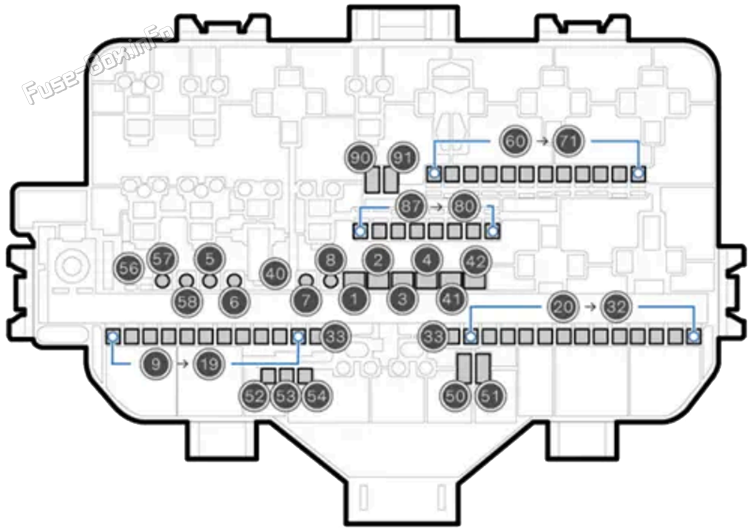

Схема блока предохранителей
| № | Назначение | А |
|---|---|---|
| 1 | Усилитель аудиосистемы | 40 |
| 2 | Центральный электронный модуль (CEM) A | 40 |
| 3 | Центральный электронный модуль (CEM) B | 40 |
| 4 | Вентилятор передней климатической установки | 40 |
| 5 | Электропривод двери багажника | 25 |
| 6 | Электропривод переднего левого сиденья | 20 |
| 7 | Электропривод переднего правого сиденья | 20 |
| 8 | - | - |
| 9 | Модуль задней правой двери | 20 |
| 10 | Модуль задней левой двери | 20 |
| 11 | Модуль передней левой двери | 20 |
| 12 | Заднее освещение салона | 15 |
| 13 | Модуль передней правой двери | 20 |
| 14 | Подогрев заднего сиденья | 15 |
| 15 | Модуль системы безопасности (ASDM), инвертор заднего электродвигателя | 5 |
| 16 | Вычислительный модуль | 5 |
| 17 | Датчик и приемопередатчик сбора данных | 5 |
| 18 | Замок рулевой колонки | 7.5 |
| 19 | Модуль управления климатической системой | 7.5 |
| 20 | Датчики движения в салоне | 5 |
| 21 | Дисплей водителя | 5 |
| 22 | Кнопки на центральной консоли | 5 |
| 23 | Рулевое колесо | 5 |
| 24 | Электронный селектор передач | 5 |
| 25 | Центральный дисплей | 5 |
| 26 | Подключенные сервисы | 5 |
| 27 | Антенна TCAM | 5 |
| 28 | Катушки реле | 5 |
| 29 | Открывание двери багажника | 5 |
| 30 | Информационно-развлекательная система | 15 |
| 31 | Диагностический разъем OBDII | 10 |
| 32 | Алкозамок | 5 |
| 33 | Левый задний подголовник | 15 |
| 34 | Правый задний подголовник | 15 |
| 40 | Обогрев заднего стекла | 30 |
| 41 | Преднатяжитель ремня безопасности | 40 |
| 42 | 3.2 Преднатяжитель правого ремня безопасности | 40 |
| 50 | - | - |
| 51 | - | - |
| 52 | Насос охлаждающей жидкости | 7.5 |
| 53 | 2022-2025 Модуль рулевого колеса, обогрев рулевого колеса 2026:: Обогрев рулевого колеса | 15 |
| 54 | 2023-2026:: Датчик влажности воздуха, датчик качества воздуха | 5 |
| 55 | Омыватели фар | 25 |
| 56 | Стеклоочиститель и омыватель заднего стекла | 25 |
| 57 | - | - |
| 58 | - | - |
| 60 | - | - |
| 61 | - | - |
| 62 | - | - |
| 63 | 2022:: Натяжитель ремня безопасности | 5 |
| 64 | Система контроля слепых зон (BLIS) | 5 |
| 65 | - | - |
| 66 | - | - |
| 67 | Передний радар | 5 |
| 68 | - | - |
| 69 | - | - |
| 70 | 2022-2025:: Подготовленный предохранитель, специальное шасси | 5 |
| 71 | 2022-2025:: Модуль системы пассивной безопасности (SRS) 2026:: Подушки безопасности и преднатяжители ремней безопасности | 5 |
| 80 | 2022:: Задний стеклоочиститель | 15 |
| 81 | Электронный селектор передач, блок управления функциями потолочной консоли, широкоугольный обзор, камера 360° | 5 |
| 82 | 2022:: Потолочная консоль, панорамная крыша | 20 |
| 83 | Плафоны освещения салона, зеркало заднего вида, датчики дождя и света, панели задних дверей и багажника, транспондер дорожных сборов | 7.5 |
| 84 | Беспроводная зарядка | 5 |
| 85 | Передняя камера | 5 |
| 86 | Алкозамок | 5 |
| 87 | USB-порты | 5 |
| 90 | - | - |
| 91 | - | - |
