Предохранители и реле Volvo XC40 MILD Hybrid (2023-2026)
Схемы относятся к указанным годам и вариантам Volvo XC40 MILD Hybrid (2023-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Компактный кроссовер Volvo XC40 Mild Hybrid выпускается с 2023 года. В этой статье вы найдете схемы блоков предохранителей Volvo XC40 Mild Hybrid 2023, 2024, 2025 и 2026 годов, сведения о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.
Схема предохранителей Volvo XC40 Mild Hybrid 2023-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

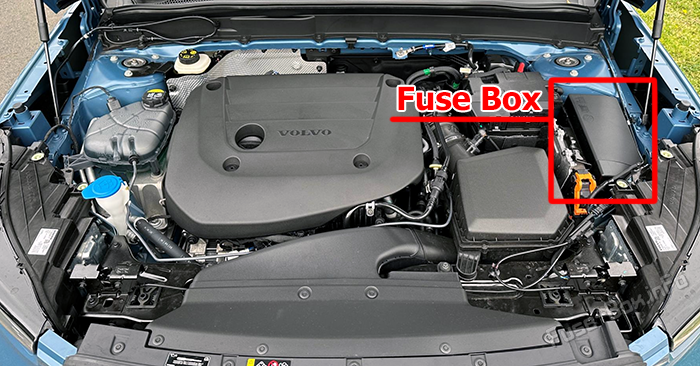

Расположение блока предохранителей
Чтобы получить доступ к предохранителям, снимите крышку блока.

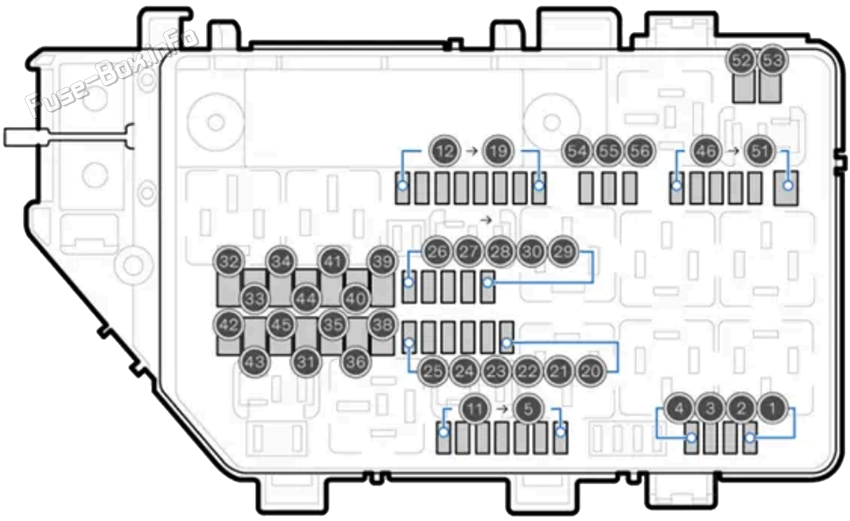

Схема блока предохранителей
| № | Назначение | A |
|---|---|---|
| 1 | USB-порт, туннельная консоль, задняя часть* | 5 |
| 2 | Розетка 12 V, передняя туннельная консоль | 15 |
| 3 | - | - |
| 4 | Розетка 12 V в багажном отделении* | 15 |
| 5 | Модуль управления двигателем (ECM) | 20 |
| 6 | Катушки зажигания | 15 |
| 7 | Модуль управления двигателем (ECM) Клапан продувки адсорбера EVAP | 15 |
| 8 | Модуль управления жалюзи Модуль управления заслонкой аккумулятора Масляный соленоидный насос Соленоид компрессора A/C Группа компонентов двигателя (элементы, связанные с работой двигателя, включая турбокомпрессор/нагнетатель и систему охлаждения или термоконтроля трансмиссии; состав зависит от варианта двигателя) | 15 |
| 9 | Лямбда-зонд | 15 |
| 10 | - | - |
| 11 | Насос охлаждения | 20 |
| 12 | Правая фара | 20 |
| 13 | Левая фара | 20 |
| 14 | 2023-2025:: Подушки безопасности 2026:: Модуль SRS, датчик массы пассажира (OWS) | 5 |
| 15 | Датчик педали акселератора | 5 |
| 16 | При включенном зажигании: модуль управления двигателем, элементы трансмиссии, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 17 | Дополнительный электрический отопитель* Модуль перегородки, диагностический разъем Модуль внешнего звука | 5 |
| 18 | Алкозамок* | 5 |
| 19 | - | - |
| 20 | Внутренние реле | 5 |
| 21 | - | - |
| 22 | Датчик педали тормоза | 5 |
| 23 | Вычислительный модуль | 5 |
| 24 | Привод сцепления | 25 |
| 25 | Модуль управления трансмиссией | 15 |
| Привод сцепления | 25 | |
| 26 | Модуль управления двигателем | 5 |
| 27 | 2023:: Зарядное устройство | 5 |
| 28 | 2023:: Модуль управления гибридной батареей Преобразователь высокого напряжения, стартер-генератор | 5 |
| 29 | Звуковой сигнал | 20 |
| 30 | Сирена* | 5 |
| 31 | Стеклоочистители ветрового стекла | 30 |
| 32 | 2023-2024:: Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 33 | 2023-2024:: Модуль управления тормозной системой (насос ABS) | 40 |
| 34 | 2023:: Модуль помощи при торможении | 40 |
| 35 | Модуль управления трансмиссией | 30 |
| 36 | Модуль управления трансмиссией | 30 |
| 38 | Фары | 30 |
| 39 | Модуль управления тормозной системой | 30 |
| 40 | 2023:: Соленоид стартера | 30 |
| 41 | Модуль управления прицепом* | 25 |
| 42 | Модуль управления прицепом* | 40 |
| 43 | - | - |
| 44 | Сиденье водителя с электроприводом* | 20 |
| 45 | - | - |
| 46 | - | - |
| 47 | 2023:: Климатическая установка Модуль управления подогревом охлаждающей жидкости Охладитель высокого напряжения | 5 |
| 48 | 2023:: Модуль управления гибридной батареей Преобразователь высокого напряжения, стартер-генератор | 5 |
| 49 | 2023:: Запорный клапан гибридной аккумуляторной батареи Насос охлаждения гибридной батареи | 15 |
| 50 | 2023:: Насос охлаждения системы электропривода | 15 |
| 51 | - | - |
| 52 | Подогрев ветрового стекла*, правая сторона | 40 |
| 53 | Подогрев ветрового стекла*, левая сторона | 40 |
| 54 | 2023-2024:: Контроль напряжения, вспомогательная батарея | 5 |
| 55 | Левая фара | 20 |
| 56 | Правая фара | 20 |
| * В зависимости от комплектации. | ||
Блок предохранителей в салоне
Блок предохранителей в салоне

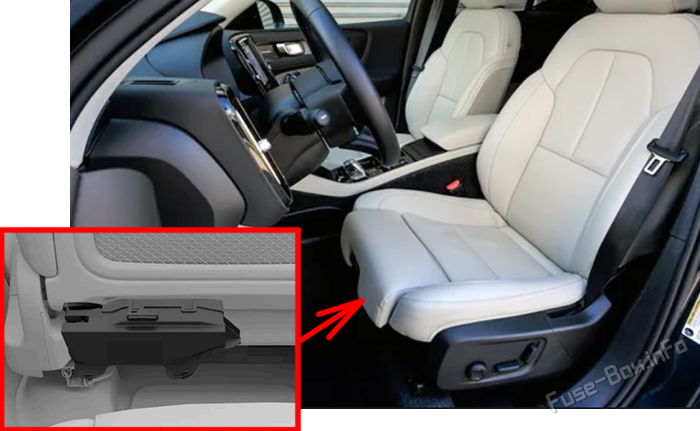

Расположение блока предохранителей
Предохранители под левым передним сиденьем, в частности, защищают электрические розетки, дисплеи и дверные модули.

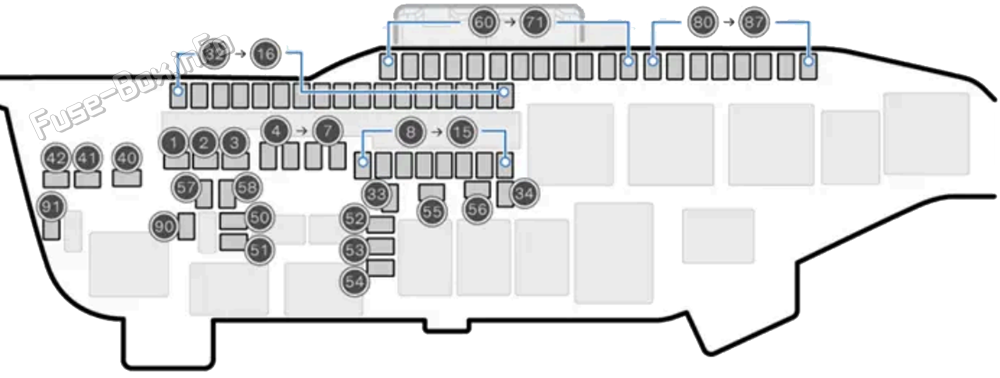

Схема блока предохранителей
| № | Назначение | A |
|---|---|---|
| 1 | Модуль управления аудиосистемой | 40 |
| 2 | 2023:: Центральный электрический модуль A: датчики, радарные системы, сиденья с механической регулировкой* | 40 |
| 2024-2026:: Центральный электрический модуль A: датчики, радарные системы, сиденья с механической регулировкой* | 30 | |
| 3 | 2023:: Центральный электрический модуль B: датчики, радарные системы, сиденья с механической регулировкой* | 40 |
| 2024-2026:: Центральный электрический модуль B: датчики, радарные системы, сиденья с механической регулировкой* | 30 | |
| 4 | Модуль вентилятора климатической системы, передний | 40 |
| 5 | Электропривод заднего сиденья* | 25 |
| 6 | Сиденье с электроприводом*, справа | 20 |
| 7 | 2023-2025:: Стояночный отопитель* | 25 |
| 8 | - | - |
| 9 | Модуль правой задней двери | 20 |
| 10 | Модуль левой задней двери | 20 |
| 11 | Модуль левой передней двери | 20 |
| 12 | Модуль безопасности (ASDM) | 5 |
| 13 | Модуль правой передней двери | 20 |
| 14 | Подогрев задних сидений* | 15 |
| 15 | Модуль управления 48 V | 5 |
| 16 | Вычислительный модуль | 5 |
| 17 | Датчик солнечной освещенности | 5 |
| 18 | 6.11.9 Замок рулевого управления | 7.5 |
| 19 | Модуль климат-контроля | 7.5 |
| 20 | Внутренние датчики движения* | 5 |
| 21 | Привод сиденья водителя | 5 |
| 22 | Кнопки центральной консоли | 5 |
| 23 | Модуль рулевого колеса | 5 |
| 24 | Модуль кнопки запуска Модуль электронного переключения передач Электронный стояночный тормоз | 5 |
| 25 | Центральный дисплей | 5 |
| 26 | Модуль подключенных сервисов | 5 |
| 27 | Многодиапазонная антенна Антенный модуль, телематика | 5 |
| 28 | Блок катушек | 5 |
| 29 | Открывание двери багажника движением ноги* | 5 |
| 30 | 2023:: Модуль управления датчиками 2024-2026:: Информационно-развлекательная система | 15 |
| 31 | Диагностический разъем OBD-II | 10 |
| 32 | Алкозамок* | 5 |
| 33 | Блокировка электропривода заднего подголовника | 15 |
| 34 | Блокировка электропривода заднего подголовника | 15 |
| 40 | Обогрев заднего стекла | 30 |
| 41 | Преднатяжитель ремня безопасности, левый | 40 |
| 42 | Преднатяжитель ремня безопасности, правый | 40 |
| 50 | Датчик влажности Стартер-генератор 48 V и преобразователь напряжения | 5 |
| 51 | Модуль управления топливным насосом | 20 |
| 52 | Насос охлаждения | 7.5 |
| 53 | Подогрев рулевого колеса* | 15 |
| 54 | Датчик влажности воздуха Датчик твердых частиц | 5 |
| 55 | Омыватели фар* | 25 |
| 56 | Омыватель ветрового стекла и стеклоочиститель заднего стекла | 25 |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | - | - |
| 62 | - | - |
| 63 | Резервный предохранитель | 5 |
| 64 | Система контроля слепых зон (BLIS)* | 5 |
| 65 | - | - |
| 66 | Передний радар | 5 |
| 67 | Блок управления AWD* | 15 |
| 68 | Система выпуска отработавших газов | 5 |
| 69 | Резервный предохранитель | 5 |
| 70 | 2023-2025:: Предварительно подключенный предохранитель, специальное шасси | 5 |
| 71 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 80 | Стеклоочиститель заднего стекла | 15 |
| 81 | Шторка панорамной крыши* | 20 |
| 82 | Камера кругового обзора 360°* | 5 |
| 83 | Освещение салона Затемнение внутреннего зеркала заднего вида* Датчик дождя и света* Подсветка в задних дверях и багажном отделении | 7.5 |
| 84 | Беспроводное зарядное устройство* | 5 |
| 85 | Модуль функций помощи водителю | 5 |
| 86 | Алкозамок* | 5 |
| 87 | USB-порт | 5 |
| 90 | - | - |
| 91 | - | - |
| * В зависимости от комплектации. | ||
