Предохранители и реле Volvo XC40 Recharge Pure Electric / EX40 (2021-2026)
Схемы относятся к указанным годам и вариантам Volvo XC40 Recharge Pure Electric / EX40 (2021-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Электрический кроссовер Volvo XC40 Recharge Pure Electric (с 2024 года модель переименована в EX40) выпускается с 2021 года. В этой статье приведены схемы блоков предохранителей Volvo XC40 Recharge Pure Electric 2021, 2022, 2023 / Volvo EX40 2024, 2025 и 2026, сведения о расположении блоков предохранителей и назначении каждого предохранителя.
Схемы блоков предохранителей Volvo XC40 Recharge Pure Electric / EX40 (2021-2026)
Содержание
Передний блок предохранителей

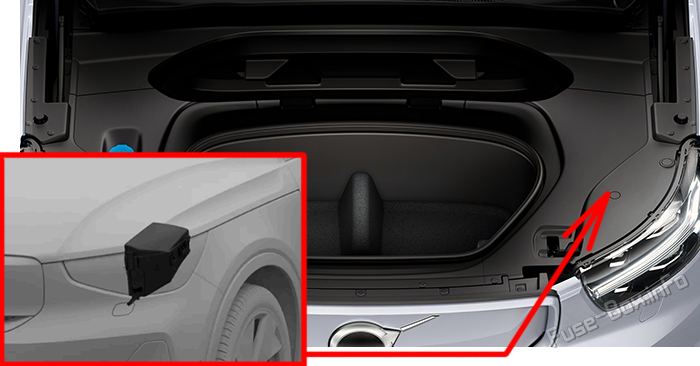

Расположение блока предохранителей
Для доступа к предохранителям снимите крышку блока.

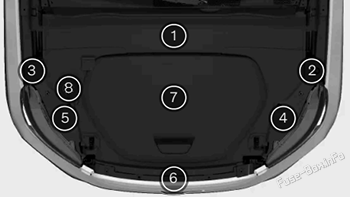

Снятие панелей под капотом
Панель 4 открывает доступ к положительной клемме для запуска от внешнего источника и к предохранителям под капотом.
- Сначала снимите панели 1 и 2 либо 3, в зависимости от стороны, и откройте сервисную крышку.
- Снимите фиксатор D.
- Осторожно приподнимите панель до освобождения креплений.
Панели удерживаются пластиковыми фиксаторами. Чтобы снять фиксатор, нажмите отверткой или аналогичным инструментом на центральный стопорный штифт. Когда штифт будет утоплен достаточно глубоко, фиксатор можно вынуть. Не проталкивайте штифт насквозь, иначе он может выпасть и провалиться между компонентами.

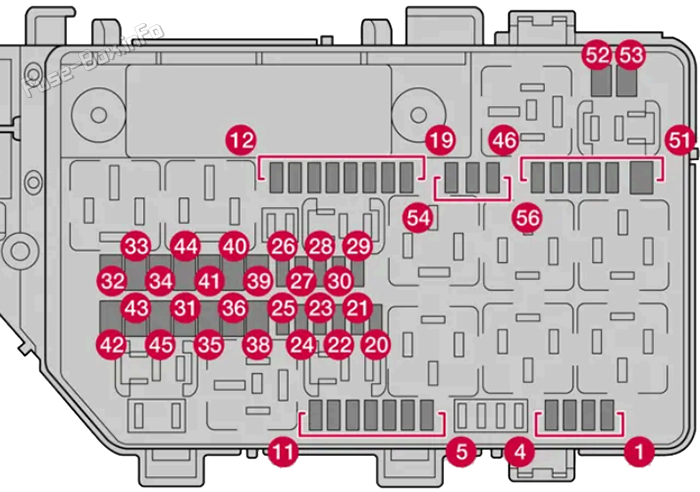

Схема блока предохранителей
| № | Функция | Номинал, A |
|---|---|---|
| 1 | USB-порт в задней части туннельной консоли* | 5 |
| Двойные USB-порты в задней части туннельной консоли* | 7,5 | |
| 2 | 2021-2025:: Передняя розетка 12V 2026 Передняя розетка 12V в туннельной консоли | 15 |
| 3 | - | - |
| 4 | 2021-2025:: Розетка 12V в багажном отделении* | 15 |
| 5 | Модуль управления двигателем (ECM) | 10 |
| 6 | Блок клапанов | 15 |
| 7 | Охлаждающий клапан тяговой батареи | 5 |
| 8 | Модуль управления спойлером Модуль управления заслонкой батареи | 10 |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Правая фара | 20 |
| 13 | Левая фара | 20 |
| 14 | 2021-2025:: Модуль столкновения (SRS) 2026:: Модуль SRS, датчик присутствия водителя и пассажира (COS) | 5 |
| 15 | Датчик педали акселератора | 5 |
| 16 | При включении электрической системы автомобиля: ECM, компоненты трансмиссии, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 17 | 2021-2025 Модуль внешнего звукового оповещения 2026:: Диагностический порт, внешний звуковой сигнал автомобиля | 5 |
| 18 | Алкозамок | 5 |
| 19 | - | - |
| 20 | Внутренние реле | 5 |
| 21 | - | - |
| 22 | Датчик педали тормоза | 5 |
| 23 | Вычислительный модуль | 5 |
| 24 | Модуль управления высоковольтной батареей | 5 |
| 25 | - | - |
| 26 | Модуль управления двигателем (ECM) | 5 |
| 27 | Зарядное устройство | 15 |
| 28 | Преобразователь переднего электродвигателя | 5 |
| 29 | Звуковой сигнал | 20 |
| 30 | Сирена сигнализации* | 5 |
| 31 | Очистители ветрового стекла | 30 |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | Модуль управления тормозной системой | 30 |
| 36 | - | - |
| 38 | Фары | 30 |
| 39 | - | - |
| 40 | - | - |
| 41 | Модуль управления прицепом* | 25 |
| 42 | Модуль управления прицепом* | 40 |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | Наружный теплообменник | 5 |
| 47 | Модуль управления компрессором A/C Модуль управления высоковольтным нагревателем Модуль управления электрическим расширительным клапаном Блок управления | 5 |
| 48 | Модуль управления высоковольтной батареей Преобразователь переднего и заднего электродвигателей | 15 |
| 49 | Насос охлаждения высоковольтной батареи | 20 |
| 50 | Насос охлаждения системы электропривода | 20 |
| 51 | - | - |
| 52 | 2021-2025: Обогрев ветрового стекла справа | 40 |
| 53 | 2021-2025:: Обогрев ветрового стекла слева | 40 |
| 54 | 2021:: Блок управления | 5 |
| 55 | Левая фара | 20 |
| 56 | Правая фара | 20 |
| * В зависимости от комплектации. | ||
Блок предохранителей в салоне

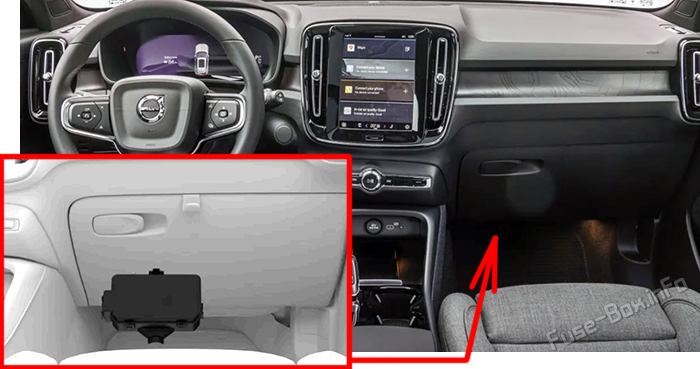

Расположение блока предохранителей
Для доступа к блоку предохранителей оттяните ковровую панель под перчаточным ящиком.

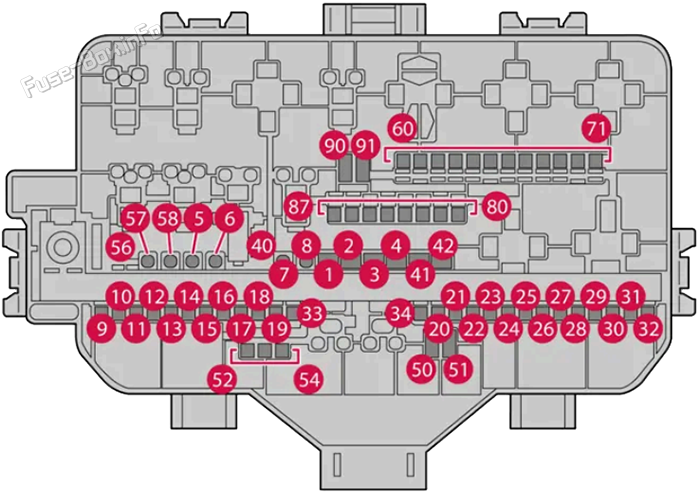

Схема блока предохранителей
| № | Функция | Номинал, A |
|---|---|---|
| 1 | Усилитель аудиосистемы | 40 |
| 2 | Электрический модуль A | 40 |
| 3 | Электрический модуль B | 40 |
| 4 | Вентилятор передней климатической установки | 40 |
| 5 | Электропривод двери багажника | 25 |
| 6 | Электропривод сиденья водителя | 20 |
| 7 | Электропривод сиденья переднего пассажира | 20 |
| 8 | - | - |
| 9 | Модуль правой задней двери | 20 |
| 10 | Модуль левой задней двери | 20 |
| 11 | Модуль левой передней двери | 20 |
| 12 | 2021-2024:: Задний фонарь | 15 |
| 13 | 2021-2025 Модуль правой передней двери 2026:: Правая дверь | 20 |
| 14 | Подогрев задних сидений* | 15 |
| 15 | Модуль безопасности (ASDM) Преобразователь задних электродвигателей | 5 |
| 16 | Модуль расчета | 5 |
| 17 | 2021-2022:: Датчик солнечного света 2023-2026:: Датчик солнечного света, приёмопередатчик сбора данных | 5 |
| 18 | 6.11.9 Замок рулевого управления | 7,5 |
| 19 | Модуль климат-контроля | 7,5 |
| 20 | Датчики движения в салоне* | 5 |
| 21 | Дисплей водителя | 5 |
| 22 | Клавиатурный блок центральной консоли | 5 |
| 23 | Модуль рулевого колеса | 5 |
| 24 | Модуль электронного селектора передач Стояночный тормоз | 5 |
| 25 | Центральный дисплей | 5 |
| 26 | Модуль подключения автомобиля к онлайн-сервисам Коммуникационный модуль | 5 |
| 27 | Модуль многофункциональной антенны | 5 |
| 28 | Скрепление катушек | 5 |
| 29 | Открывание крышки багажника / двери багажного отделения с функцией движения ногой* | 5 |
| 30 | Модуль информационно-развлекательной системы | 15 |
| 31 | Диагностический порт OBDII | 10 |
| 32 | Алкозамок Модуль расширения вспомогательного оборудования | 5 |
| 33 | Складывание левого подголовника | 15 |
| 34 | Складывание правого подголовника | 15 |
| 40 | Обогрев заднего стекла | 30 |
| 41 | Преднатяжитель ремня безопасности слева | 40 |
| 42 | Преднатяжитель ремня безопасности справа | 40 |
| 50 | - | - |
| 51 | - | - |
| 52 | Насос охлаждения | 7,5 |
| 53 | Модуль рулевого колеса, обогрев рулевого колеса | 15 |
| 54 | Датчик качества воздуха Датчик твердых частиц (APMS) | 5 |
| 55 | Омыватели фар | 25 |
| 56 | Очистители ветрового и заднего стекла | 25 |
| 57 | - | - |
| 58 | - | - |
| 60 | 2021:: Коммуникационный блок | 5 |
| 61 | - | - |
| 62 | - | - |
| 63 | 2021-2022:: Преднатяжитель ремня безопасности | 5 |
| 64 | Система контроля слепых зон BLIS* | 5 |
| 65 | - | - |
| 66 | - | - |
| 67 | Модуль управления передним радаром | 5 |
| 68 | - | - |
| 69 | 2021:: Камера кругового обзора 360°* | 5 |
| 70 | 2021-2025:: Предустановленный плавкий предохранитель, специальное шасси | 5 |
| 71 | 2021-2025:: Модуль столкновения (SRS) 2026:: Подушки безопасности и преднатяжители ремней безопасности | 5 |
| 80 | Очиститель заднего стекла | 15 |
| 81 | 2021:: Потолочная консоль, индикатор SRS, модуль электронного переключения передач 2022-2025:: Потолочная консоль, индикатор SRS, модуль электронного переключения передач, камера кругового обзора 360°* 2026:: Электронный селектор передач, светодиод подсветки крыши, широкоугольная камера, камера кругового обзора 360° | 5 |
| 82 | Люк крыши | 20 |
| 83 | Освещение салона Внутреннее зеркало заднего вида Датчики дождя и света Подсветка элементов управления, задних дверей и багажного отделения Транспондер для оплаты дорожных сборов | 7,5 |
| 84 | Площадка беспроводной зарядки | 5 |
| 85 | Камера переднего обзора | 5 |
| 86 | Алкозамок | 5 |
| 87 | USB-порт | 5 |
| 90 | - | - |
| 91 | - | - |
| * В зависимости от комплектации. | ||
