Предохранители и реле Volvo XC90 2016-2018
Схемы относятся к указанным годам и вариантам Volvo XC90 2016-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
В этой статье рассматривается второе поколение Volvo XC90, выпускаемое с 2015 года. Здесь вы найдете схемы блоков предохранителей Volvo XC90 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов, включая гибридные и подзаряжаемые версии Twin Engine, сведения о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.
Схема предохранителей Volvo XC90 2016-2026
Предохранители прикуривателя (розеток питания) в Volvo XC90 - это предохранители No 24, No 25 и No 26 в блоке предохранителей моторного отсека, а также предохранитель No 2 (розетка в тоннельной консоли) в блоке предохранителей под перчаточным ящиком.
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

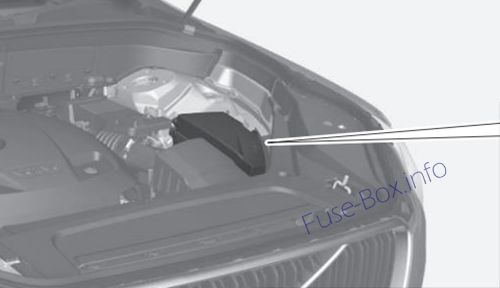

1) Блок предохранителей в моторном отсеке

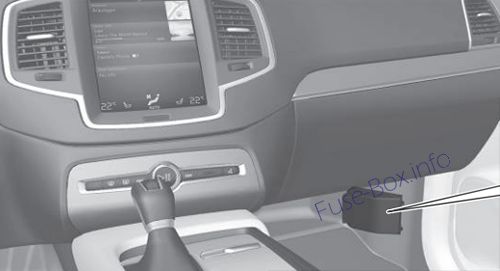

2) Блок предохранителей под перчаточным ящиком
3) Багажное отделение
- Блок предохранителей расположен под правым вещевым отсеком.
Схемы блоков предохранителей
Схемы блоков предохранителей
2016

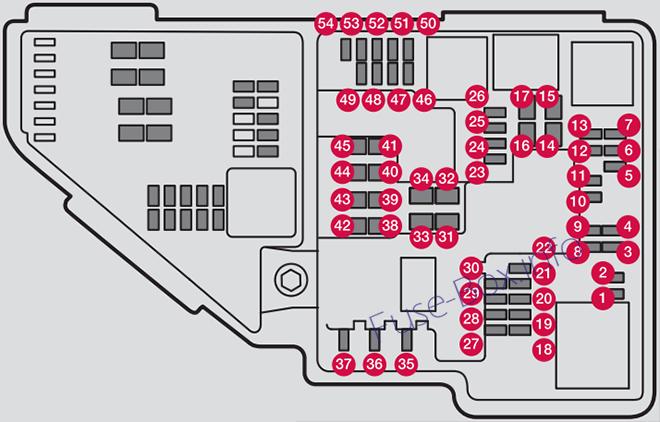

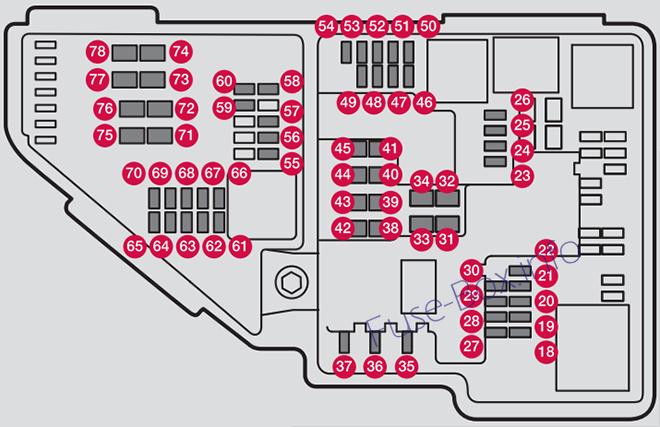

Моторный отсек
| № | Функция | А |
|---|---|---|
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB-разъем, задний (вариант) | 5 |
| 24 | 12-вольтовая розетка в багажном отделении | 15 |
| 25 | 12-вольтовая розетка на задней стороне напольной консоли | 15 |
| 26 | 12-вольтовая розетка в передней напольной консоли | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Подогреваемое ветровое стекло, левая сторона (вариант) | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона (вариант) | 40 |
| 33 | Омыватели фар (вариант) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | ||
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена охранной сигнализации (вариант) | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона (вариант) | 40 |
| 42 | ||
| 43 | Модуль управления тормозной системой (ABS насос) | 40 |
| 44 | - | - |
| 45 | Подогреваемое ветровое стекло, правая сторона (вариант) | Штурм |
| 46 | При включении зажигания: модуль управления двигателем, трансмиссией, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 47 | ||
| 48 | Правая фара | 7.5 |
| 49 | - | - |
| 50 | - | - |
| 51 | Модуль подключения аккумулятора | 5 |
| 52 | Подушки безопасности; датчик занятости сиденья OWS | 5 |
| 53 | Левая фара | 7.5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления трансмиссией | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | Модуль управления двигателем; клапан турбонагнетателя | 20 |
| 62 | Соленоиды; клапаны; термостат системы охлаждения двигателя | 10 |
| 63 | Регуляторы вакуума; реле вентилятора охлаждения; клапан | 7.5 |
| 64 | Модуль управления жалюзи; модуль управления передними жалюзи; | 5 |
| 65 | ||
| 66 | Нагреваемые кислородные датчики (передние и задние) | 15 |
| 67 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемый кислородный датчик (центральный) | 15 |
| 68 | Нагреватель вентиляции картера | 7,5 |
| 69 | Модуль управления двигателем | 20 |
| 70 | 6.11.1 Крутящий момент зажигания; заглушки зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | Стартер | Штурм |
| 78 | Стартер | Штурм |
Предохранители 18—30, 35—37, 46–54 и 55—70 называются никчемным никчемным.
Функции 31-34, 38-45 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Функции 31-34, 38-45 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.

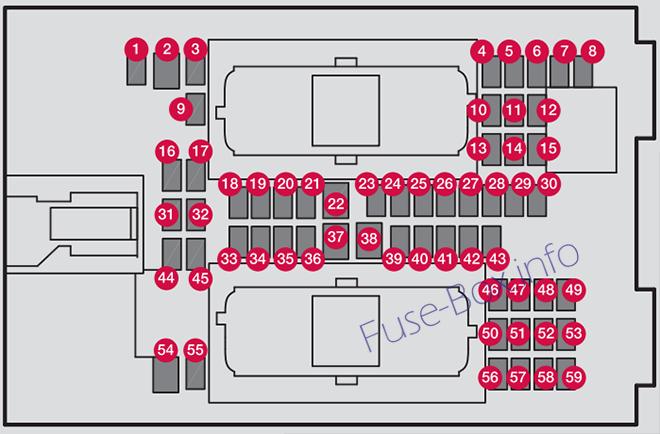

Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | Розетка 110 В | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (вариант) | 5 |
| 5 | Мультимедийная система | 5 |
| 6 | Комбинация приборов | 5 |
| 7 | Кнопки центральной консоли | 5 |
| 8 | Датчик солнечной освещенности | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль рулевой колонки и стояночного тормоза | 5 |
| 13 | Подогрев рулевого колеса (вариант) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль климат-контроля | 10 |
| 19 | - | - |
| 20 | Бортовая диагностика OBD-II | 5 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля (передний) | 40 |
| 23 | - | - |
| 24 | - датчик дождя и света; | 7.5 |
| 25 | Модуль управления для вспомогательных функций водителя | 5 |
| 26 | Панорамная крыша и солнцезащитная шторка (вариант) | 20 |
| 27 | Проекционный дисплей (вариант) | 5 |
| 28 | Подсветка салона | 5 |
| 29 | - | - |
| 30 | Потолочная консоль (индикация ремня безопасности и подушки безопасности переднего пассажира) | 5 |
| 31 | ||
| 32 | Датчик влажности | 5 |
| 33 | Модуль правой задней двери | 20 |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль интернет-подключения; модуль сервиса Volvo On Call | 5 |
| 36 | Модуль левой задней двери | 20 |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля (задний) | 40 |
| 39 | Антенный модуль | 5 |
| 40 | - | - |
| 41 | - | - |
| 42 | Омыватель заднего стекла | 15 |
| 43 | Модуль управления топливными насосами | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Подогрев сиденья водителя (вариант) | 15 |
| 47 | Подогрев сиденья пассажира (вариант) | 15 |
| 48 | Насос охлаждения | 10 |
| 49 | - | - |
| 50 | Модуль левой передней двери | 20 |
| 51 | Активное шасси (вариант) | 20 |
| 52 | - | - |
| 53 | Модуль датчиков | 10 |
| 54 | ||
| 55 | ||
| 56 | Модуль правой передней двери | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Питание предохранителей 53 и 58 | 15 |
Функции 1, 3-21, 23-36, 39-53 и 55-59 называются никчемным.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.

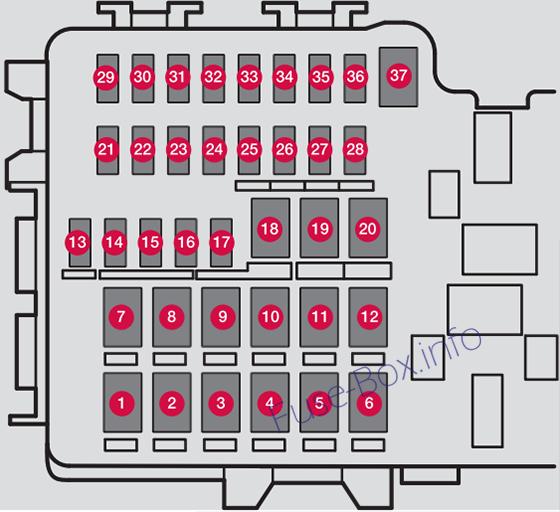

Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Подогреваемое окно заднего входа | 30 |
| 2 | ||
| 3 | Компрессор пневматической подвески (вариант) | 40 |
| 4 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 30 |
| 5 | - | - |
| 6 | Подогреваемое заднее сиденье (боководство) (вариант) | 30 |
| 7 | ||
| 8 | ||
| 9 | 5.7.5 Механический задний ход (вариант) | 25 |
| 10 | Модуль пассажирского сиденья (вариант) | 20 |
| 11 | Модуль управления прицепом (вариант) | 40 |
| 12 | Модуль натяжения ремня безопасности (сбоку от пассажира) | 40 |
| 13 | Внутренние реле | 5 |
| 14 | - | - |
| 15 | Модуль обнаружения движения ножки для открытия заднего вала (вариант) | 5 |
| 16 | - | - |
| 17 | Складываемый модуль спинки сидений третьего ряда (вариант) | 20 |
| 18 | Модуль управления прицепом (вариант) | 25 |
| 19 | Модуль сиденья водителя с механическим приводом (вариант) | 20 |
| 20 | Модуль натяжения ремня безопасности (бок водителя) | 40 |
| 21 | Стояночная камера (вариант) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | Модули натяжения подушки безопасности и ремней безопасности | 5 |
| 27 | ||
| 28 | Подогреваемое заднее сиденье (боководство) (вариант) | 15 |
| 29 | - | - |
| 30 | BLIS (вариант) | 5 |
| 31 | - | - |
| 32 | Модули натяжения ремней безопасности | 5 |
| 33 | Привод системы ограничения выбросов | 5 |
| 34 | - | - |
| 35 | Модуль управления приводом всех колес | 15 |
| 36 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 15 |
| 37 |
Фузы 13-17 и 21-36 называются ЕЦМикро.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.

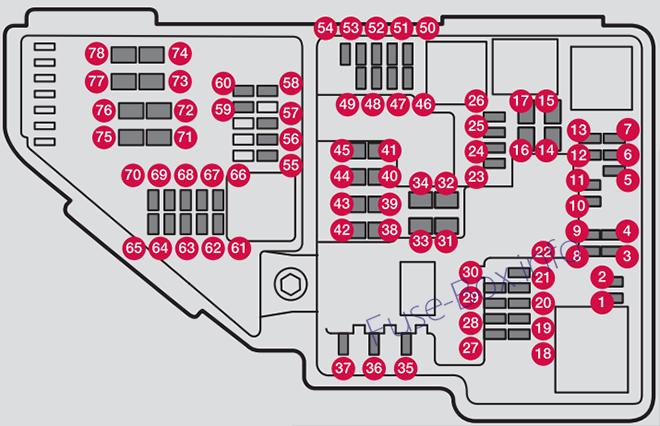

2016 Twin Engine
Моторный отсек
| № | Функция | А |
|---|---|---|
| 1 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси | 5 |
| 2 | - | - |
| 3 | - | - |
| 4 | Модуль управления для включения/переключения передач | 5 |
| 5 | Модуль управления высоковольтными тепловыми приборами | 5 |
| 6 | Модуль управления: заряженный модуль, отсекаемый клапан теплообменника, запорный клапан охлаждающей жидкости, проходящей через климатическую систему | 5 |
| 7 | Модуль управления гибридной аккумуляторной батареей для преобразователя высокого напряжения для комбинированного высоковольтного генара-двигателя/пускового двигателя с преобразователем напряжения 500 В-12В | 5 |
| 8 | - | - |
| 9 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси | 10 |
| 10 | Модуль управления гибридной аккумуляторной батареей для преобразователя высокого напряжения для комбинированного высоковольтного генара-двигателя/пускового двигателя с преобразователем напряжения 500 В-12В | 10 |
| 11 | Модуль зарядки | 5 |
| 12 | Запорный клапан для гибридной охлаждающей жидкости; насос для охлаждающей жидкости 1 для гибридной батареи | 10 |
| 13 | Насос охлаждения для электроприводной системы | 10 |
| 14 | Холодильный вентилятор гибридного компонента | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB c) розетка (вариант);USB- Порт (вариант) | 5 |
| 24 | 12-вольтовая розетка в багажном отделении (вариант) | 15 |
| 25 | 12-вольтовая розетка на задней стороне напольной консоли | 15 |
| 26 | 12-вольтовая розетка в передней напольной консоли | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Подогреваемое ветровое стекло, левая сторона (вариант) | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона (вариант) | 40 |
| 33 | Омыватели фар (вариант) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | - | - |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена охранной сигнализации (вариант) | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона (вариант) | 40 |
| 42 | - | - |
| 43 | Модуль управления тормозной системой (ABS насос) | 40 |
| 44 | ||
| 45 | Подогреваемое ветровое стекло, правая сторона (вариант) | Штурм |
| 46 | при включении зажигания: модуль управления двигателем, трансмиссии, рулевое управление электрическим приводом, центральный электрический модуль; | 5 |
| 47 | Звуковой шум (определенные рынки) | 5 |
| 48 | Правая фара | 7,5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | Подушки безопасности; датчик занятости сиденья OWS | 5 |
| 53 | Левая фара | 7,5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления трансмиссией; модуль управления переключателем передачи | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Модуль управления двигателем; клапан турбонагнетателя | 20 |
| 62 | Соленоиды; клапаны; термостат системы охлаждения двигателя | 10 |
| 63 | Регуляторы вакуума; реле вентилятора охлаждения; клапан | 7,5 |
| 64 | Модуль управления жалюзи; модуль управления передними жалюзи; | 5 |
| 65 | ||
| 66 | Нагреваемые кислородные датчики (передние и задние) | 15 |
| 67 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемый кислородный датчик (центральный) | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем | 20 |
| 70 | 6.11.1 Крутящий момент зажигания; заглушки зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | Модуль управления нефтяными насосами | 30 |
| 74 | Модуль управления вакуумными насосами | 40 |
| 75 | Привод трансмиссии | 25 |
| 76 | - | - |
| 77 | Стартер | Штурм |
| 78 | Стартер | Штурм |
Предохранители 1-13, 18-30, 35-3, 46-54 и 55-70 называются никчемными.
Функции 14-17, 31-34 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Функции 14-17, 31-34 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | Розетка 110 В | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (вариант) | 5 |
| 5 | Мультимедийная система | 5 |
| 6 | Комбинация приборов | 5 |
| 7 | Кнопки центральной консоли | 5 |
| 8 | Датчик солнечной освещенности | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль рулевой колонки и стояночного тормоза | 5 |
| 13 | Подогрев рулевого колеса (вариант) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль климат-контроля | 10 |
| 19 | - | - |
| 20 | Бортовая диагностика OBD-II | 5 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля (передний) | 40 |
| 23 | - | - |
| 24 | - приборное освещение; с любезного освещения; | 7.5 |
| 25 | Модуль управления для вспомогательных функций водителя | 5 |
| 26 | Панорамная крыша и солнцезащитная шторка (вариант) | 20 |
| 27 | Проекционный дисплей (вариант) | 5 |
| 28 | Подсветка салона | 5 |
| 29 | - | - |
| 30 | Потолочная консоль (индикация ремня безопасности и подушки безопасности переднего пассажира) | 5 |
| 31 | ||
| 32 | Датчик влажности | 5 |
| 33 | Модуль правой задней двери | 20 |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль интернет-подключения; модуль сервиса Volvo On Call | 5 |
| 36 | Модуль левой задней двери | 20 |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля (задний) | 40 |
| 39 | Антенный модуль | 5 |
| 40 | Модуль/состав для утех сидений | 5 |
| 41 | - | - |
| 42 | Омыватель заднего стекла | 15 |
| 43 | Модуль управления топливными насосами | 15 |
| 44 | Реле для электрического модуля моторного отделения; | 5 |
| 45 | - | - |
| 46 | Подогрев сиденья водителя (вариант) | 15 |
| 47 | Подогрев сиденья пассажира (вариант) | 15 |
| 48 | Насос охлаждения | 10 |
| 49 | - | - |
| 50 | Модуль левой передней двери | 20 |
| 51 | Активное шасси (вариант) | 20 |
| 52 | - | - |
| 53 | Модуль датчиков | 10 |
| 54 | ||
| 55 | ||
| 56 | Модуль правой передней двери | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Питание предохранителей 53 и 58 | 15 |
Функции 1, 3-21, 23-36, 39-53 и 55-59 называются никчемным.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Подогреваемое окно заднего входа | 30 |
| 2 | ||
| 3 | Компрессор пневматической подвески (вариант) | 40 |
| 4 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 30 |
| 5 | - | - |
| 6 | Подогреваемое заднее сиденье (боководство) (вариант) | 30 |
| 7 | ||
| 8 | ||
| 9 | 5.7.5 Механический задний ход (вариант) | 25 |
| 10 | Модуль пассажирского сиденья (вариант) | 20 |
| 11 | Модуль управления прицепом (вариант) | 40 |
| 12 | Модуль натяжения ремня безопасности (сбоку от пассажира) | 40 |
| 13 | Внутренние реле | 5 |
| 14 | - | - |
| 15 | Модуль обнаружения движения ножки для открытия заднего вала (вариант) | 5 |
| 16 | - | - |
| 17 | Складываемый модуль спинки сидений третьего ряда (вариант) | 20 |
| 18 | Модуль управления прицепом (вариант) | 25 |
| 19 | Модуль сиденья водителя с механическим приводом (вариант) | 20 |
| 20 | Модуль натяжения ремня безопасности (бок водителя) | 40 |
| 21 | Стояночная камера (вариант) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | Кормление при включении зажигания | 10 |
| 26 | Модули натяжения подушки безопасности и ремней безопасности | 5 |
| 27 | ||
| 28 | Подогреваемое заднее сиденье (боководство) (вариант) | 15 |
| 29 | - | - |
| 30 | BLIS (вариант) | 5 |
| 31 | - | - |
| 32 | Модули натяжения ремней безопасности | 5 |
| 33 | Привод системы ограничения выбросов | 5 |
| 34 | - | - |
| 35 | - | - |
| 36 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 15 |
| 37 |
Фузы 13-17 и 21-36 называются ЕЦМикро.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
2017
Моторный отсек
| № | Функция | А |
|---|---|---|
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | Спереди USB-разъем, задний (вариант) | 5 |
| 24 | 12-вольтовая розетка в передней напольной консоли | 15 |
| 25 | 12-вольтовая розетка на задней стороне напольной консоли; 12-вольтное розетка в консоли туннеля между задними сиденьями | 15 |
| 26 | 12-вольтовая розетка в багажном отделении | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Подогреваемое ветровое стекло, левая сторона (вариант) | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона (вариант) | 40 |
| 33 | Омыватели фар (вариант) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | - | - |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена охранной сигнализации (вариант) | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омывка заднего окна | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона (вариант) | 40 |
| 42 | - | - |
| 43 | Модуль управления тормозной системой (ABS насос) | 40 |
| 44 | ||
| 45 | Подогреваемое ветровое стекло, правая сторона (вариант) | Штурм |
| 46 | При включении зажигания: модуль управления двигателем, трансмиссией, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 47 | - | - |
| 48 | Правая фара | 7.5 |
| 49 | ||
| 50 | ||
| 51 | Модуль подключения аккумулятора | 5 |
| 52 | Подушки безопасности; датчик занятости сиденья OWS | 5 |
| 53 | Левая фара | 7.5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления трансмиссией | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Модуль управления двигателем; привод; клапан турбонагнетателя | 20 |
| 62 | Соленоиды; клапаны; термостат системы охлаждения двигателя | 10 |
| 63 | Вакуумные регуляторы; клапаны | 7.5 |
| 64 | Модуль управления жалюзи; модуль управления передними жалюзи; | 5 |
| 65 | ||
| 66 | Нагреваемые кислородные датчики (передние и задние) | 15 |
| 67 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемый кислородный датчик (центральный) | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем | 20 |
| 70 | 6.11.1 Крутящий момент зажигания; заглушки зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | Стартер | Штурм |
| 78 | Стартер | 40 |
Предохранители 18—30, 35—37, 46–54 и 55—70 называются никчемным никчемным.
Функции 31-34, 38-45 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Функции 31-34, 38-45 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | 120-вольтное розетка с задней стороны консоли туннеля (вариант) | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (вариант) | 5 |
| 5 | Мультимедийная система | 5 |
| 6 | Комбинация приборов | 5 |
| 7 | Кнопки центральной консоли | 5 |
| 8 | Датчик солнечной освещенности | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль рулевой колонки и стояночного тормоза | 5 |
| 13 | Подогрев рулевого колеса (вариант) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль климат-контроля | 10 |
| 19 | - | - |
| 20 | Бортовая диагностика OBD-II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля (передний) | 40 |
| 23 | - | - |
| 24 | - приборное освещение; с любезного освещения; | 7.5 |
| 25 | Модуль управления для вспомогательных функций водителя | 5 |
| 26 | Панорамная крыша и солнцезащитная шторка (вариант) | 20 |
| 27 | Проекционный дисплей (вариант) | 5 |
| 28 | Подсветка салона | 5 |
| 29 | - | - |
| 30 | Потолочная консоль (индикация ремня безопасности и подушки безопасности переднего пассажира) | 5 |
| 31 | ||
| 32 | Датчик влажности | 5 |
| 33 | Модуль правой задней двери | 20 |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль интернет-подключения; модуль сервиса Volvo On Call | 5 |
| 36 | Модуль левой задней двери | 20 |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля (задний) | 40 |
| 39 | Антенный модуль | 5 |
| 40 | Функция массажа переднего сиденья | 5 |
| 41 | - | - |
| 42 | Омыватель заднего стекла | 15 |
| 43 | Модуль управления топливными насосами | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Подогрев сиденья водителя (вариант) | 15 |
| 47 | Подогрев сиденья пассажира (вариант) | 15 |
| 48 | Насос охлаждения | 10 |
| 49 | - | - |
| 50 | Модуль левой передней двери | 20 |
| 51 | Активное шасси (вариант) | 20 |
| 52 | - | - |
| 53 | Модуль датчиков | 10 |
| 54 | ||
| 55 | ||
| 56 | Модуль правой передней двери | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Питание предохранителей 53 и 58 | 15 |
Функции 1, 3-21, 23-36, 39-53 и 55-59 называются никчемным.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Подогреваемое окно заднего входа | 30 |
| 2 | ||
| 3 | Компрессор пневматической подвески (вариант) | 40 |
| 4 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 30 |
| 5 | - | - |
| 6 | Подогреваемое заднее сиденье (боководство) (вариант) | 30 |
| 7 | ||
| 8 | ||
| 9 | 5.7.5 Механический задний ход (вариант) | 25 |
| 10 | Модуль пассажирского сиденья (вариант) | 20 |
| 11 | Модуль управления прицепом (вариант) | 40 |
| 12 | Модуль натяжения ремня безопасности (сбоку от пассажира) | 40 |
| 13 | Внутренние реле | 5 |
| 14 | - | - |
| 15 | Модуль обнаружения движения ножки для открытия заднего вала (вариант) | 5 |
| 16 | - | - |
| 17 | Складываемый модуль спинки сидений третьего ряда (вариант) | 20 |
| 18 | Модуль управления прицепом (вариант) | 25 |
| 19 | Модуль сиденья водителя* | 20 |
| 20 | Модуль натяжения ремня безопасности (бок водителя) | 40 |
| 21 | Стояночная камера (вариант) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | Модули натяжения подушки безопасности и ремней безопасности | 5 |
| 27 | ||
| 28 | Подогреваемое заднее сиденье (боководство) (вариант) | 15 |
| 29 | - | - |
| 30 | BLIS (вариант) | 5 |
| 31 | - | - |
| 32 | Модули натяжения ремней безопасности | 5 |
| 33 | Привод системы ограничения выбросов | 5 |
| 34 | - | - |
| 35 | Модуль управления приводом всех колес | 15 |
| 36 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 15 |
| 37 |
Фузы 13-17 и 21-36 называются ЕЦМикро.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
2017 Twin Engine
Моторный отсек
| № | Функция | А |
|---|---|---|
| 1 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси | 5 |
| 2 | - | - |
| 3 | - | - |
| 4 | Модуль управления для включения/переключения передач | 5 |
| 5 | Модуль управления высоковольтными тепловыми приборами | 5 |
| 6 | Модуль управления: заряженный модуль, отсекаемый клапан теплообменника, запорный клапан охлаждающей жидкости, проходящей через климатическую систему | 5 |
| 7 | Модуль управления гибридной аккумуляторной батареей для преобразователя высокого напряжения для комбинированного высоковольтного генара-двигателя/пускового двигателя с преобразователем напряжения 500 В-12В | 5 |
| 8 | - | - |
| 9 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси | 10 |
| 10 | Модуль управления гибридной аккумуляторной батареей для преобразователя высокого напряжения для комбинированного высоковольтного генара-двигателя/пускового двигателя с преобразователем напряжения 500 В-12В | 10 |
| 11 | Модуль зарядки | 5 |
| 12 | Запорный клапан для гибридной охлаждающей жидкости; насос для охлаждающей жидкости 1 для гибридной батареи | 10 |
| 13 | Насос охлаждения для электроприводной системы | 10 |
| 14 | Холодильный вентилятор гибридного компонента | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Спереди USB-разъем, задний (вариант) | 5 |
| 24 | 12-вольтовая розетка в передней напольной консоли | 15 |
| 25 | 12-вольтовая розетка на задней стороне напольной консоли (не имеется) XC90- 12вольтное разъемное отверстие в консоли туннеля между задними сиденьями (XC90 Отличный опыт) | 15 |
| 26 | 12-вольтовая розетка в багажном отделении; USB-разъемы для держателей iPad | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Подогреваемое ветровое стекло, левая сторона (вариант) | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона (вариант) | 40 |
| 33 | Омыватели фар (вариант) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | - | - |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена охранной сигнализации (вариант) | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона (вариант) | 40 |
| 42 | - | - |
| 43 | Модуль управления тормозной системой (ABS насос) | 40 |
| 44 | ||
| 45 | Подогреваемое ветровое стекло, правая сторона (вариант) | Штурм |
| 46 | при включении зажигания: модуль управления двигателем, трансмиссии, рулевое управление электрическим приводом, центральный электрический модуль; | 5 |
| 47 | Звуковой шум (определенные рынки) | 5 |
| 48 | Правая фара | 7,5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | Подушки безопасности; датчик занятости сиденья OWS | 5 |
| 53 | Левая фара | 7,5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления трансмиссией; модуль управления переключателем передачи | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Модуль управления двигателем; клапан турбонагнетателя | 20 |
| 62 | Соленоиды; клапаны; термостат системы охлаждения двигателя | 10 |
| 63 | Регуляторы вакуума; реле вентилятора охлаждения; клапан | 7,5 |
| 64 | Модуль управления жалюзи; модуль управления передними жалюзи; | 5 |
| 65 | ||
| 66 | Нагреваемые кислородные датчики (передние и задние) | 15 |
| 67 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемый кислородный датчик (центральный) | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем | 20 |
| 70 | 6.11.1 Крутящий момент зажигания; заглушки зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | Модуль управления нефтяными насосами | 30 |
| 74 | Модуль управления вакуумными насосами | 40 |
| 75 | Привод трансмиссии | 25 |
| 76 | - | - |
| 77 | - | - |
| 78 | - | - |
Предохранители 1-13, 18-30, 35-3, 46-54 и 55-70 называются никчемными.
Функции 14-17, 31-34 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Функции 14-17, 31-34 и 71-78 называются никчемным никчемным химиком, который должен быть заменен только квалифицированным и квалифицированным техническим персоналом.
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | 120-вольтное розетка с задней стороны консоли туннеля (вариант) | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (вариант) | 5 |
| 5 | Мультимедийная система | 5 |
| 6 | Комбинация приборов | 5 |
| 7 | Кнопки центральной консоли | 5 |
| 8 | Датчик солнечной освещенности | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль рулевой колонки и стояночного тормоза | 5 |
| 13 | Подогрев рулевого колеса (вариант) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль климат-контроля | 10 |
| 19 | - | - |
| 20 | Бортовая диагностика OBD-II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля (передний) | 40 |
| 23 | - | - |
| 24 | - передние передние сиденья (вариант); | 7.5 |
| 25 | Модуль управления для вспомогательных функций водителя | 5 |
| 26 | Панорамная крыша и солнцезащитная шторка (вариант) | 20 |
| 27 | Проекционный дисплей (вариант) | 5 |
| 28 | Подсветка салона | 5 |
| 29 | - | - |
| 30 | Потолочная консоль (индикация ремня безопасности и подушки безопасности переднего пассажира) | 5 |
| 31 | ||
| 32 | Датчик влажности | 5 |
| 33 | Модуль правой задней двери | 20 |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль интернет-подключения; модуль сервиса Volvo On Call | 5 |
| 36 | Модуль левой задней двери | 20 |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля (задний) | 40 |
| 39 | Антенный модуль | 5 |
| 40 | Функция массажа переднего сиденья | 5 |
| 41 | - | - |
| 42 | Омыватель заднего стекла | 15 |
| 43 | Модуль управления топливными насосами | 15 |
| 44 | Реле для электрического модуля моторного отделения; | 5 |
| 45 | - | - |
| 46 | Подогрев сиденья водителя (вариант) | 15 |
| 47 | Подогрев сиденья пассажира (вариант) | 15 |
| 48 | Насос охлаждения | 10 |
| 49 | - | - |
| 50 | Модуль левой передней двери | 20 |
| 51 | Активное шасси (вариант) | 20 |
| 52 | - | - |
| 53 | Модуль датчиков | 10 |
| 54 | ||
| 55 | ||
| 56 | Модуль правой передней двери | 20 |
| 57 | Отображение функций, связанных с удобством для задних сидений (только для целей удобства) | 5 |
| 58 | - | - |
| 59 | Питание предохранителей 53 и 58 | 15 |
Функции 1, 3-21, 23-36, 39-53 и 55-59 называются никчемным.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Подогреваемое окно заднего входа | 30 |
| 2 | Мощное заднее сиденье (боководство) (XC90 Отличный опыт) | 20 |
| 3 | Компрессор пневматической подвески (вариант) | 40 |
| 4 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 30 |
| 5 | - | - |
| 6 | Подогреваемое заднее сиденье (боководство) (вариант) | 30 |
| 7 | Мощность заднего сиденья (сбоку от пассажира) (XC90 Отличный опыт) | 20 |
| 8 | ||
| 9 | 5.7.5 Механический задний ход (вариант) | 25 |
| 10 | Модуль пассажирского сиденья (вариант) | 20 |
| 11 | Модуль управления прицепом (вариант) | 40 |
| 12 | Модуль натяжения ремня безопасности (сбоку от пассажира) | 40 |
| 13 | Внутренние реле | 5 |
| 14 | - | - |
| 15 | Модуль обнаружения движения ножки для открытия заднего вала (вариант) | 5 |
| 16 | - | - |
| 17 | Складываемый модуль спинки сидений третьего ряда (вариант) | 20 |
| 18 | Модуль управления прицепом (вариант) | 25 |
| 19 | Модуль сиденья водителя с механическим приводом (вариант) | 20 |
| 20 | Модуль натяжения ремня безопасности (бок водителя) | 40 |
| 21 | Стояночная камера (вариант) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | Уборка ионного воздуха (XC90 Отличный опыт) | 5 |
| 25 | Кормление при включении зажигания. | 10 |
| 26 | Модули натяжения подушки безопасности и ремней безопасности | 5 |
| 27 | Охладитель; подогрев/охлаждение в качестве влагоносителя (задний) (XC90 Отличный опыт) | 10 |
| 28 | Подогреваемое заднее сиденье (боководство) (вариант) | 15 |
| 29 | - | - |
| 30 | BLIS (вариант) | 5 |
| 31 | - | - |
| 32 | Модули натяжения ремней безопасности | 5 |
| 33 | Привод системы ограничения выбросов | 5 |
| 34 | - | - |
| 35 | - | - |
| 36 | Подогреваемое заднее сиденье (сбоку от пассажира) (вариант) | 15 |
| 37 |
Фузы 13-17 и 21-36 называются ЕЦМикро.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
2018
Моторный отсек
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | 5.7.5 Крутящиеся катушки зажигания (бензин); заглушки зажигания (бензин) | 15 |
| 5 | Соленоид масляного насоса; муфта компрессора A/C; лямбда-зонд, центральный (бензин); лямбда-зонд, задний (дизель) | 15 |
| 6 | Вакуумные регуляторы; клапаны; выпускной клапан (дизель) | 7.5 |
| 7 | модул управления двигателем; привод; двигатель дроссельной заслонки;EGR клапан (дизельный); датчик размещения турбо (дизельный); клапан турбонагнетателя (бензин) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | ||
| 10 | Соленоид (бензин); клапан; термостат для системы охлаждения двигателя (бензин);EGR- охлаждающий насос (дизельный); | 10 |
| 11 | модул управления для спойлерного барабанного покрытия; модуль управления для каток катка катка катка катка; релей для выходного импульса (дизельного топлива) | 5 |
| 12 | Ламбда-сон, впереди; Ламбда-сон, сзади (бензин) | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Стартер | 40 |
| 15 | Стартер | Штурм |
| 16 | Теплонагреватель (дизельный) | 30 |
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | 12 В розетка в консоли туннеля, передняя | 15 |
| 25 | Розетка 12 В в напольной консоли для второго ряда сидений | 15 |
| 26 | Розетка 12 В в багажном отделении (вариант) | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Подогреваемое ветровое стекло, левая сторона (вариант) | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона (вариант) | 40 |
| 33 | Омыватели фар (вариант) | 25 |
| 34 | Насос омывателя ветрового стекла | 25 |
| 35 | Модуль управления трансмиссией | 15 |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирен (вариант) | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омывка заднего окна | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона (вариант) | 40 |
| 42 | 20 | |
| 43 | 3.1.2 Устройство управления тормозной системой (ABS насос) | 40 |
| 44 | ||
| 45 | Подогреваемое ветровое стекло, правая сторона (вариант) | Штурм |
| 46 | При включении зажигания: модуль управления двигателем; элементы трансмиссии; электрический рулевой механизм; центральный электронный модуль; модуль управления тормозной системой | 5 |
| 47 | - | - |
| 48 | правая фара | 7.5 |
| 48 | правая фара, некоторые варианты фар LED | 7.5 |
| 49 | ||
| 50 | ||
| 51 | Модуль для контроля за включением аккумулятора | 5 |
| 52 | Подушки безопасности | 5 |
| 53 | Фара с левой стороны | 7.5 |
| 53 | Фара с левой стороны, некоторые варианты фар LED | 7.5 |
| 54 | Датчик педали акселератора | 5 |
Предохранители 1-13, 18-30, 35-37 и 46-54 относятся к типу никеля никеля.
Функции 31-34 и 38-45 относятся к типу никеля никеля и должны быть заменены мастерской.
Функции 31-34 и 38-45 относятся к типу никеля никеля и должны быть заменены мастерской.
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | Розетка 230 В в тоннельной консоли для второго ряда сидений (вариант) | 30 |
| 3 | - | - |
| 4 | Детектор движения (вариант) | 5 |
| 5 | Мультимедийная система | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиша в центральной консоли | 5 |
| 8 | Датчик солнечной освещенности | 5 |
| 9 | - | - |
| 10 | - | - |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для запуска наручных устройств и для управления стояночным тормозом | 5 |
| 13 | Модуль рулевого колеса для подогреваемого рулевого колеса (вариант) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль климат-контроля | 10 |
| 19 | 6.11.9 Замок рулевого управления | 7.5 |
| 20 | Диагностический разъем OBD-II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора для системы контроля за климатом, передняя часть | 40 |
| 23 | USB-концентратор | 5 |
| 24 | - датчик дождя и света (вариант); | 7.5 |
| 25 | Модуль управления для вспомогательных функций водителя | 5 |
| 26 | Панорамная крыша с солнцезащитной шторкой (вариант) | 20 |
| 27 | Проекционный дисплей (вариант) | 5 |
| 28 | Освещение салона | 5 |
| 29 | ||
| 30 | Расположение в консоли крыши (напоминание о ремне/стоп-кадре для подушки безопасности на переднем пассажирском сиденье) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Модуль двери в правой задней двери | 20 |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль онлайн-сервисов автомобиля; модуль Volvo On Call | 5 |
| 36 | Модуль двери в левой задней двери | 20 |
| 37 | Усилитель аудиосистемы (отдельные варианты) | 40 |
| 38 | Модуль вентилятора для системы контроля за климатом, задняя (вариант) | 40 |
| 39 | Антенный модуль | 5 |
| 40 | Модуль для удобства сиденья (массирования) спереди (вариант) | 5 |
| 41 | - | - |
| 42 | Очиститель заднего окна | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Подогрев сиденья водителя | 15 |
| 47 | Подогрев сиденья пассажира | 15 |
| 48 | Насос охлаждения | 10 |
| 49 | ||
| 50 | Модуль двери в левой передней двери | 20 |
| 51 | Модуль управления подвеской (активный шасси) (вариант) | 20 |
| 52 | - | - |
| 53 | Модуль датчиков | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Модуль двери в правой передней двери | 20 |
| 57 | - | - |
| 58 | TV (вариант) (определенные рынки) | 5 |
| 59 | Первичный предохранитель для предохранителей 53 и 58 | 15 |
Функции 1, 3-21, 23-36, 39-53 и 55-59 называются никчемным.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 2, 22, 37-38 и 54 называются никелями и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор для подвески воздуха (вариант) | 40 |
| 4 | Дополнительные электрические обогревательные приборы справа от задней стороны (вариант) | 30 |
| 5 | ||
| 6 | Дополнительные электрические обогревательные приборы с левосторонним задним ходом (вариант) | 30 |
| 7 | - | - |
| 8 | Модуль системы контроля выбросов NOx (дизель) | 30 |
| 9 | Задний дроссельный механизм с механическим приводом (вариант) | 25 |
| 10 | Переднее пассажирское сиденье с электрическим приводом (вариант) | 20 |
| 11 | Модуль управления буксиром (вариант) | 40 |
| 12 | Модуль предварительного натяжения ремня безопасности с правой стороны | 40 |
| 13 | Внутренние реле | 5 |
| 14 | Модуль системы контроля выбросов NOx (дизель) | 15 |
| 15 | Модуль для обнаружения движения ног (вариант) (для открытия заднего вала с механическим приводом) | 5 |
| 16 | Алкозамок | 5 |
| 17 | Модуль для опускания опорной панели в третьем ряду сидений (вариант) | 20 |
| 18 | Модуль управления буксиром (вариант) | 25 |
| 19 | Мощное сиденье водителя (вариант) | 20 |
| 20 | Модуль предварительного натяжения ремня безопасности с левой стороны | 40 |
| 21 | Стояночная камера (вариант) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | Модуль управления подушками безопасности и натяжными устройствами ремней безопасности | 5 |
| 27 | - | - |
| 28 | Отопительное устройство сиденья с левой стороны сзади (вариант) | 15 |
| 29 | - | - |
| 30 | Система контроля слепых зон BLIS (вариант); модуль управления внешним звуковым сигналом заднего хода | 5 |
| 31 | ||
| 32 | Модули предварительного натяжения ремней безопасности | 5 |
| 33 | Привод для отработавших газов (бензин, некоторые варианты двигателя) | 5 |
| 34 | - | - |
| 35 | Все колеса (привод) AWD) модуль управления (вариант) | 15 |
| 36 | Отопление сиденья справа от задней стороны (вариант) | 15 |
| 37 | - | - |
Фузы 13-17 и 21-36 называются ЕЦМикро.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
Функции 1-12, 18-20 и 37 называются никчемными и должны быть заменены только квалифицированным техническим техником по обслуживанию Volvo.
2019
Моторный отсек
| № | Аер | Функция |
|---|---|---|
| 1 | - | не используется |
| 2 | - | не используется |
| 3 | - | не используется |
| 4 | 15 | Крутящиеся катушки зажигания (газолин); свечи зажигания (газолин) |
| 5 | 15 | Соленоид нефтяного насоса; магнитная сцепка A/C; нагреваемый кислородный датчик, центр (газолин); нагреваемый кислородный датчик, задний (дизельный) |
| 6 | 7.5 | Вакуумные регуляторы; клапан; клапан PowerPulse (дизель) |
| 7 | 20 | модул управления двигателем; привод; дроссельная заслонка;EGR клапан (дизельный); датчик положения турбонагнетателя (дизельный); клапан турбонагнетателя (газолин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | - | не используется |
| 10 | 10 | Соленоид (газолин); клапан; термостат системы охлаждения двигателя (газолин);EGR- охлаждающий насос (дизельный); |
| 11 | 5 | Модуль управления жалюзи; модуль управления передними жалюзи; релейные ветры для импульса мощности (дизельное топливо) |
| 12 | - | не используется |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Стартер |
| 15 | Штурм | Стартер |
| 16 | 30 | Теплонагреватель (дизельный) |
| 17 | - | не используется |
| 18 | - | не используется |
| 19 | - | не используется |
| 20 | - | не используется |
| 21 | - | не используется |
| 22 | - | не используется |
| 23 | - | не используется |
| 24 | 15 | 12 В переднее отверстие в консоли туннеля |
| 25 | 15 | 12 Вольтное отверстие в консоли туннеля между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажном отделении |
| 27 | - | не используется |
| 28 | 15 | Лобовые фары, некоторые модели с LED |
| 29 | 15 | Ловушка справа, некоторые модели с LED |
| 30 | - | не используется |
| 31 | Штурм | Нагреваемое ветровое стекло, левая сторона |
| 32 | 40 | Нагреваемое ветровое стекло, левая сторона |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | 15 | Модуль управления трансмиссией |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 39 | 30 | Проволоки |
| 40 | 25 | Омывка заднего окна |
| 41 | 40 | Нагреваемое ветровое стекло, справа |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | 40 | Модуль управления тормозной системой (ABS насос) |
| 44 | - | не используется |
| 45 | Штурм | Нагреваемое ветровое стекло, справа |
| 46 | 5 | Подача топлива при включении зажигания: модуль управления двигателем, трансмиссии, рулевое управление электрическим приводом, центральный электрический модуль, модуль управления тормозной системой |
| 47 | - | не используется |
| 48 | 7.5 | 5.7 Фара с правой стороны |
| 48 | 15 | Ловушка справа, некоторые модели с LED |
| 49 | - | не используется |
| 50 | - | не используется |
| 51 | 5 | Модуль управления аккумуляторной аккумуляторной цепочкой |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Фара с левой стороны |
| 53 | 15 | Лобовые фары, некоторые модели с LED |
| 54 | 5 | Датчик педали акселератора |
Моторный отсек (двойной двигатель)
| № | Аер | Функция |
|---|---|---|
| 1 | - | не используется |
| 2 | - | не используется |
| 3 | - | не используется |
| 4 | 5 | Модуль управления приводом для включения/переключения передач, автоматической трансмиссии |
| 5 | 5 | Модуль управления высоковольтными охлаждающими устройствами |
| 6 | 5 | Модуль регулирования для A/C; отсев теплообменника; отсевной клапан для охлаждающей жидкости, проходящей через климатическую систему |
| 7 | 5 | Модуль управления гибридной аккумуляторной батареи; высоковольтный преобразователь для комбинированного высоковольтного генератора/пускового двигателя с преобразователем напряжения 500 В-12 В |
| 8 | - | не используется |
| 9 | 10 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси |
| 10 | 10 | Модуль управления гибридной аккумуляторной батареи; высоковольтный преобразователь для комбинированного высоковольтного генератора/пускового двигателя с преобразователем напряжения 500 В-12 В |
| 11 | 5 | Модуль зарядки |
| 12 | 10 | Запорный клапан для гибридной охлаждающей жидкости; насос для охлаждающей жидкости 1 для гибридной батареи |
| 13 | 10 | Насос охлаждения для электроприводной системы |
| 14 | 25 | Холодильный вентилятор гибридного компонента |
| 15 | - | не используется |
| 16 | - | не используется |
| 17 | - | не используется |
| 18 | - | не используется |
| 19 | - | не используется |
| 20 | - | не используется |
| 21 | - | не используется |
| 22 | - | не используется |
| 23 | - | не используется |
| 24 | 15 | 12 В переднее отверстие в консоли туннеля |
| 25 | 15 | Невыполняемость: 12 В вузов в консоли туннеля между сиденьями второго ряда - эффективность: 12 В в консоли туннеля между задними сиденьями;USB порты в консоли туннеля между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажном отделении USB порты для держателей iPad |
| 27 | - | не используется |
| 28 | - | не используется |
| 29 | - | не используется |
| 30 | - | не используется |
| 31 | Штурм | Нагреваемое ветровое стекло, левая сторона |
| 32 | 40 | Нагреваемое ветровое стекло, левая сторона |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | - | не используется |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 39 | 30 | Проволоки |
| 40 | 25 | Омывка заднего окна |
| 41 | 40 | Нагреваемое ветровое стекло, справа |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | 40 | Модуль управления тормозной системой (ABS насос) |
| 44 | - | не используется |
| 45 | Штурм | Нагреваемое ветровое стекло, справа |
| 46 | 5 | Подача топлива при включении зажигания: модуль управления двигателем; трансмиссии, рулевое управление с электрическим приводом, центральный электрический модуль |
| 47 | 5 | Звуковой шум (определенные рынки) |
| 48 | 7.5 | 5.7 Фара с правой стороны |
| 48 | 15 | Ловушка справа, некоторые модели с LED |
| 49 | - | не используется |
| 50 | - | не используется |
| 51 | - | не используется |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Фара с левой стороны |
| 53 | 15 | Лобовые фары, некоторые модели с LED |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | Модуль управления трансмиссией; модуль управления переключателем передачи |
| 56 | 5 | Модуль управления двигателем |
| 57 | - | не используется |
| 58 | - | не используется |
| 59 | - | не используется |
| 60 | - | не используется |
| 61 | 20 | Модуль управления двигателем; привод; дроссельная заслонка; турбонагнетательный клапан |
| 62 | 10 | Соленоиды; клапан; термостат системы охлаждения двигателя |
| 63 | 7.5 | Вакуумные регуляторы; клапан |
| 64 | 5 | Модуль управления затворами спойлеров; модуль управления затворами батареек |
| 65 | - | не используется |
| 66 | 15 | Нагреваемый кислородный датчик спереди; нагретый кислородный датчик с задней стороны |
| 67 | 15 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемый кислородный датчик (центральный) |
| 68 | - | не используется |
| 69 | 20 | Модуль управления двигателем |
| 70 | 15 | 5.7 Крутящиеся катушки зажигания; заглушки зажигания |
| 71 | - | не используется |
| 72 | - | не используется |
| 73 | 30 | Модуль управления нефтяными насосами |
| 74 | 40 | Модуль управления вакуумными насосами |
| 75 | 25 | Привод трансмиссии |
| 76 | - | не используется |
| 77 | - | не используется |
| 78 | - | не используется |
Под перчаточным ящиком
| № | Аер | Функция |
|---|---|---|
| 1 | - | не используется |
| 2 | 30 | Электрическое отверстие в консоли туннеля между задними сиденьями |
| 3 | - | не используется |
| 4 | 5 | Датчик движения |
| 5 | 5 | Мультимедийная система |
| 6 | 5 | Комбинация приборов |
| 7 | 5 | Кнопки центральной консоли |
| 8 | 5 | Датчик солнечной освещенности |
| 9 | 20 | Модуль датчиков |
| 10 | - | не используется |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для управления нажатием на педаль и стояночным тормозом |
| 13 | 15 | Подогреваемый модуль рулевого колеса |
| 14 | - | не используется |
| 15 | - | не используется |
| 16 | - | не используется |
| 17 | - | не используется |
| 18 | 10 | Модуль климат-контроля |
| 19 | - | не используется |
| 20 | 10 | Соединитель данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климат-контроля (передний) |
| 23 | 5 | USB-концентратор |
| 24 | 7.5 | - передние сиденья с мощностью; - функция массажа заднего сиденья; |
| 25 | 5 | Модуль управления для вспомогательных функций водителя |
| 26 | 20 | Панорамная крыша с солнцезащитным занавесом |
| 27 | 5 | Выставка на выставке |
| 28 | 5 | Освещение салона |
| 29 | - | не используется |
| 30 | 5 | Потолочный дисплей консоли (напоминание о ремне/передний указатель подушки безопасности пассажира) |
| 31 | - | не используется |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Модуль двери в задней двери справа Мощность заднего сиденья |
| 34 | 10 | Блок предохранителей багажного отделения |
| 35 | 5 | Модуль онлайн-сервисов автомобиля; модуль Volvo On Call |
| 36 | 20 | Модуль двери в левой задней двери Левое заднее сиденье с мощностью |
| 37 | 40 | Усилитель аудиосистемы (только для отдельных версий) |
| 38 | 40 | Модуль вентилятора климат-контроля (задний) |
| 39 | 5 | Антенный модуль |
| 40 | 5 | Функция массажа переднего сиденья |
| 41 | - | не используется |
| 42 | 15 | Очиститель заднего окна |
| 43 | 15 | Модуль управления топливными насосами |
| 44 | 5 | Двойной двигатель: релейные ветки для распределительного ящика в моторном отделении; релейные ветры для трансмиссионного нефтяного насоса |
| 45 | - | не используется |
| 46 | 15 | Отопление сиденья водителя |
| 47 | 15 | Отопление переднего сиденья пассажира |
| 48 | 10 | Насос охлаждения |
| 49 | - | не используется |
| 50 | 20 | Модуль двери в левой передней двери Двухдвигатель: сиденье водителя |
| 51 | 20 | Активный модуль управления шасси |
| 52 | - | не используется |
| 53 | 10 | Модуль датчиков |
| 54 | - | не используется |
| 55 | - | не используется |
| 56 | 20 | Модуль двери в правой передней двери Двухдвигатель: переднее пассажирское сиденье с мощностью |
| 57 | - | Двухместный двигатель: дисплей для функций, обеспечивающих удобство для заднего сиденья; бортовая диагностика (OBD II) в консоли туннеля между задними сиденьями; |
| 58 | 5 | TV (только на некоторых рынках) |
| 59 | 15 | Первичный предохранитель предохранителей 9, 53 и 58 |
Багажное отделение
| № | Аер | Функция |
|---|---|---|
| 1 | 30 | Подогреваемое заднее окно |
| 2 | 40 | Twin Engine: Центральный электронный модуль |
| 3 | 40 | Компрессор пневматической подвески |
| 4 | 30 | Задний вспомогательный электронагреватель (с правой стороны) |
| 5 | 30 | Двухместный двигатель: электрические розетки в консоли туннеля между задними сиденьями |
| 6 | 15 | Задний вспомогательный электронагреватель (левосторонний) |
| 7 | 20 | Двухколесный двигатель: боковой модуль двери, задний |
| 8 | 30 | Модуль системы контроля выбросов NOx (дизель) |
| 9 | 25 | Задний ход |
| 10 | 20 | Переднее пассажирское сиденье с мощностью |
| 11 | 40 | Модуль управления буксиром |
| 12 | 40 | Модуль натяжения ремня безопасности (с правой стороны) |
| 13 | 5 | Внутренние реле |
| 14 | 15 / 20 | Модуль системы контроля выбросов NOx (дизель) Двухколесный двигатель: боковой модуль двери, задний |
| 15 | 5 | Датчик движения ноги для открытия крышки багажника |
| 16 | - | USB-разъем для аксессуаров |
| 17 | 20 | Модуль для откидных отрубов сидений третьего ряда |
| 18 | 25 | Модуль управления буксиром |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | 5.7.7 Сиденье водителя Двухтактный двигатель: боковой модуль двери, передняя часть |
| 20 | 40 | Модуль натяжения ремня безопасности (с левой стороны) |
| 21 | 5 | Камера помощи парку |
| 22 | - | не используется |
| 23 | - | не используется |
| 24 | - | не используется |
| 25 | 10 | Двухслойный двигатель: корм при воспламенении |
| 26 | 5 | Модуль управления подушками безопасности и натяжными устройствами для ремней безопасности |
| 27 | 10 5 | Двойной двигатель: Передатчик: Куллер; Нагреваемый/охлажденный влагоноситель чашки (задний) Дополнительный модуль |
| 28 | 15 | Подогреваемое заднее сиденье (левая сторона) |
| 29 | - | не используется |
| 30 | 5 | Информация о слепых пятнах (слепых) BLIS); внешний модуль управления задним сигналом |
| 31 | - | не используется |
| 32 | 5 | Модуль для натяжителей ремней безопасности |
| 33 | 5 | Привод системы выбросов (газолин, некоторые варианты двигателей) |
| 34 | - | не используется |
| 35 | 15 | Все колеса (привод) AWD) модуль управления |
| 36 | 15 | Подогреваемое заднее сиденье (с правой стороны) |
| 37 | - | не используется |
2020
Моторный отсек
| № | А | Функция |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | 15 | 4.2.4.5 Крутящиеся катушки зажигания (бензин); заглушки зажигания (бензин); датчик отработавших газов; датчик дизельных частиц |
| 5 | 15 | Соленоид для насоса, работающего на моторном масле; сцепление соленоида A/C; зонд Ламбда, центр (бензин); зонд Ламбда, задний (дизельный); зонд Ламбда, передний (бензин/дизельный) |
| 6 | 7,5 | Вакуумные регуляторы; клапаны; выпускной клапан (дизель); датчик уровня/температура масла (дизельное топливо); струи свечей (свечи) (свечи) GCU) (дизельное топливо) |
| 7 | 20 | модул управления двигателем; привод; двигатель дроссельной заслонки;EGR клапан (дизельный); датчик размещения турбо (дизельный); клапан турбонагнетателя (бензин) |
| 8 | 5 | Модуль управления двигателем (ECM) |
| 9 | - | - |
| 10 | 10 | - насос охлаждения для двигателя (бензин);EGR (дизельное топливо); блок управления горючим (дизельное топливо); сцепление с сцеплением сверхнагнетателя (бензин); вентиляционный обогреватель для капсул (дизельное топливо); клапан, охладитель для масляного коробки передач (дизельное топливо) |
| 11 | 5 | Модуль управления спойлером; модуль управления сдавлителем радиатора; релейные катушки для выходного импульса (дизельного топлива) |
| 12 | 15 | Насос охлаждения |
| 13 | 20 | Модуль управления двигателем (ECM) |
| 14 | 40 | Стартер |
| 15 | Штурм | Стартер |
| 16 | 30 | Теплонагреватель (дизельный) |
| 17 | - | - |
| 18 | 5 | Расчетная единица |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | 15 | 12 В розетка в консоли туннеля, передняя |
| 25 | 15 | Розетка 12 В в напольной консоли для второго ряда сидений Розетка 230 В в тоннельной консоли для второго ряда сидений |
| 26 | 15 | Розетка 12 В в багажном отделении |
| 27 | - | - |
| 28 | 15 | фара с левой стороны,LED |
| 29 | 15 | правая фара,LED |
| 30 | - | - |
| 31 | Штурм | Подогреваемое ветровое стекло, левая сторона |
| 32 | 40 | Подогреваемое ветровое стекло, левая сторона |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Аэропортный насос |
| 35 | 15 | Регулятор трансмиссии; переключатель электрических передач |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирен |
| 38 | 40 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 38 | 30 | Тормозной контроль с 48V-батарей |
| 39 | 30 | Стеклоочистители |
| 40 | 25 | Омывка заднего окна |
| 41 | 40 | Подогреваемое ветровое стекло, правая сторона |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | 40 | 3.1.2 Устройство управления тормозной системой (ABS насос) |
| 44 | - | - |
| 45 | Штурм | Подогреваемое ветровое стекло, правая сторона |
| 46 | 5 | При включении зажигания: модуль управления двигателем; элементы трансмиссии; электрический рулевой сервопривод; центральный электронный модуль; модуль управления тормозной системой |
| 47 | - | - |
| 48 | 15 | правая фара,LED |
| 49 | 5 | Алкозамок |
| 50 | 10 | Модуль управления трансмиссией |
| 51 | 5 | Модуль для контроля за включением аккумулятора |
| 52 | 5 | Подушки безопасности; датчик веса пассажиров |
| 53 | 15 | фара с левой стороны,LED |
| 54 | 5 | Датчик педали акселератора |
Моторный отсек (двойной двигатель)
| № | А | Функция |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 | Модуль управления приводом для включения/изменения положения автоматической коробки передач |
| 5 | 5 | Модуль управления высоковольтным обогревательным устройством охлаждающей жидкости двигателя внутреннего сгорания |
| 6 | 5 | - запорный клапан для охлаждающей жидкости, проходящей через систему климатического контроля; |
| 7 | 5 | модуль управления гибридной аккумуляторной батареей; преобразователь высокого напряжения для комбинированного кванера вольта в час/пускового двигателя с преобразователем напряжения 500 В-12В |
| 8 | - | - |
| 9 | 10 | Преобразователь для управления подачами электроэнергии на электродвигатель задней оси |
| 10 | 10 | модул управления гибридной аккумуляторной батареей; преобразователь высокого напряжения для комбинированного высоковольтного генератора/пускового двигателя с преобразователем напряжения 500 В-12В |
| 11 | 5 | Зарядное устройство |
| 12 | 15 | запорный клапан для охлаждающей жидкости гибридной батареи; насос для гибридной батареи |
| 13 | 15 | Насос охлаждения для электроприводной системы |
| 14 | 25 | Холодильный вентилятор для гибридных компонентов |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | 5 | Расчетная единица |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | 15 | 12 В розетка в консоли туннеля, передняя |
| 25 | 15 | 12 В разъем в консоли туннеля, по опорному отделению для второго ряда сидений (неудовлетворительно) 12 Взрывчатое отверстие в консоли туннеля между задними сиденьями (разряд);USB- порты в консоли туннеля, между задними сиденьями (отличное расположение) |
| 26 | 15 | Розетка 12 В в багажном отделении USB-разъемы в правом/левом подголовнике |
| 27 | - | - |
| 28 | 15 | фара с левой стороны,LED |
| 29 | 15 | правая фара,LED |
| 30 | - | - |
| 31 | Штурм | Подогреваемое ветровое стекло, левая сторона |
| 32 | 40 | Подогреваемое ветровое стекло, левая сторона |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Насос омывателя ветрового стекла |
| 35 | - | - |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирен |
| 38 | 40 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 39 | 30 | Стеклоочистители |
| 40 | 25 | Омывка заднего окна |
| 41 | 40 | Подогреваемое ветровое стекло, правая сторона |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | 40 | 3.1.2 Устройство управления тормозной системой (ABS насос) |
| 44 | - | - |
| 45 | Штурм | Подогреваемое ветровое стекло, правая сторона |
| 46 | 5 | При включении зажигания: модуль управления двигателем; элементы трансмиссии; электрический рулевой сервопривод; центральный электронный модуль |
| 47 | 5 | Внешнее шумоизлучение автомобилей (определенные рынки) |
| 48 | 15 | правая фара,LED |
| 49 | 5 | Алкозамок |
| 50 | - | - |
| 51 | - | - |
| 52 | 5 | Подушки безопасности; датчик веса пассажиров |
| 53 | 15 | фара с левой стороны,LED |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | Модуль управления трансмиссией; модуль управления переключателем передачи |
| 56 | 5 | Модуль управления двигателем (ECM) |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | 20 | Модуль управления двигателем; привод; двигатель дроссельной заслонки; клапан турбонагнетателя |
| 62 | 10 | Соленоидные; клапаны; соединение с избыточным давлением |
| 63 | 7,5 | Вакуумные регуляторы; клапан для электрического шунтирования: клапан для вентиляции |
| 64 | 5 | Устройство управления, спойлер; блок управления, сапер для стирания батареи |
| 65 | - | - |
| 66 | 15 | Пробоотборник для лямбды, передний и задний |
| 67 | 15 | Соленоид масляного насоса; муфта компрессора A/C; лямбда-зонды передний, центральный и задний |
| 68 | - | - |
| 69 | 20 | Модуль управления двигателем (ECM) |
| 70 | 15 | 2.11.1 Крутящиеся катушки зажигания; заглушки зажигания |
| 71 | - | - |
| 72 | - | - |
| 73 | 30 | Модуль управления насосом с жидкостью привода |
| 74 | - | - |
| 75 | 25 | Привод для передачи |
| 76 | - | - |
| 77 | - | - |
| 78 | - | - |
Под перчаточным ящиком
| № | А | Функция |
|---|---|---|
| 1 | 10 | Модуль промежуточного напряжения |
| 2 | 30 | Розетка в тоннельной консоли для заднего ряда сидений |
| 3 | - | - |
| 4 | 5 | Детектор движения |
| 5 | 5 | Мультимедийная система |
| 6 | 5 | Дисплей водителя |
| 7 | 5 | Клавиша в центральной консоли |
| 8 | 5 | Датчик солнечной освещенности |
| 9 | - | - |
| 10 | - | - |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для запуска наручных устройств и для управления стояночным тормозом |
| 13 | 15 | Модуль рулевого колеса для подогреваемого рулевого колеса |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | 10 | Модуль климат-контроля |
| 19 | 7,5 | 6.11.9 Замок рулевого управления |
| 20 | 10 | Диагностический разъем OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора для системы контроля за климатом, передняя часть |
| 23 | 5 | USB-концентратор |
| 24 | 7,5 | - датчик дождя и света; - датчик дождя и света; Мощные задние сиденья (отличное от практики); |
| 25 | 5 | Модуль управления для вспомогательных функций водителя |
| 26 | 20 | Панорама крыша с слепым солнцем |
| 27 | 5 | Выставка на выставке |
| 28 | 5 | Освещение салона |
| 29 | - | - |
| 30 | 5 | Расположение в консоли крыши (напоминание о ремне/стоп-кадре для подушки безопасности на переднем пассажирском сиденье) |
| 31 | - | - |
| 32 | - | - |
| 33 | 20 | Модуль двери в правой задней двери |
| 34 | 10 | Блок предохранителей багажного отделения |
| 35 | 5 | Модуль онлайн-сервисов автомобиля; модуль Volvo On Call |
| 36 | Модуль двери в левой задней двери | |
| 37 | 40 | Усилитель аудиосистемы |
| 38 | 40 | Модуль вентилятора для системы контроля за климатом, задняя |
| 39 | 5 | Антенный модуль |
| 40 | 5 | Модуль для удобства сиденья (массирования) спереди |
| 41 | 5 | Алкозамок |
| 42 | 15 | Очиститель заднего окна |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | 5 | Двойной двигатель: крепление катушек блок предохранителей- преобразователь среднего напряжения; |
| 45 | 5 | Открывание крышки багажника движением ноги |
| 46 | 15 | Подогрев сиденья водителя |
| 47 | 15 | Подогрев сиденья пассажира |
| 48 | 7,5 | Насос охлаждения |
| 49 | - | - |
| 50 | 20 | Модуль двери в левой передней двери Двойной двигатель: сиденье водителя |
| 51 | 20 | Модуль управления подвеской (активный шасси) |
| 52 | - | - |
| 53 | 10 | Модуль датчиков |
| 54 | - | - |
| 55 | - | - |
| 56 | 20 | Модуль двери в правой передней двери Двойной двигатель: переднее пассажирское сиденье с электрическим управлением |
| 57 | 5 | Двойной двигатель (разработка): дисплей для функций обеспечения комфортности заднего сиденья; соединитель данных OBD-II- в консоли туннеля между задними сиденьями; |
| 58 | 5 | TV (определенные рынки) |
| 59 | 15 | Питающий предохранитель для предохранителей 52, 53, 57 и 58 |
Багажное отделение
| № | А | Функция |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | 40 | Двухтактный двигатель: центральный электронный модуль |
| 3 | 40 | Компрессор для подвески воздуха |
| 4 | 30 | Дополнительные электрические обогревательные приборы справа от задней стороны |
| 5 | - | - |
| 6 | 30 | Дополнительные электрические обогревательные приборы с левосторонним верхом |
| 7 | 20 | Переднее пассажирское сиденье с электрическим управлением Задний модуль двери справа |
| 8 | 30 | Модуль системы контроля выбросов NOx (дизель) |
| 8 | 20 | Двойной двигатель, эффективность: сиденье с электрическим управлением, справа от задней части |
| 9 | 25 | Задние ворота с механическим приводом |
| 10 | 20 | Переднее пассажирское сиденье с электрическим управлением 6.7.5 Модуль двери с правой стороны |
| 11 | 40 | Модуль управления буксиром |
| 12 | 40 | Модуль предварительного натяжения ремня безопасности с правой стороны |
| 13 | 5 | Внутренние реле |
| 14 | 15 | Модуль системы контроля выбросов NOx (дизель) |
| 14 | 20 | Двойной двигатель, эффективность: сиденье с электрическим управлением, левостороннее заднее сиденье |
| 15 | 20 | Задний модуль двери с левой стороны |
| 16 | 5 | Алкогольный замок,USB-разъем для аксессуаров |
| 17 | 20 | Модуль для опускания опорной панели в третьем ряду сидений |
| 18 | 25 | Модуль управления буксиром |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | 5.7.7 Сиденье водителя 6.7.5 Модуль двери с левой стороны |
| 20 | 40 | Модуль предварительного натяжения ремня безопасности с левой стороны |
| 21 | 5 | Стоянка для стоянки |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | 10 | Двойной двигатель: подача топлива при включении зажигания |
| 26 | - | - |
| 27 | 10 | Двойной двигатель, мастерство: холодильник; подогреваемый/охлажденный влагоноситель, задняя часть |
| 27 | 5 | Двухслойный двигатель: дополнительный модуль |
| 28 | 15 | Отопительное устройство сиденья с левой стороны сзади |
| 29 | - | - |
| 30 | 5 | Система контроля слепых зон BLIS Модуль управления внешним звуковым сигналом |
| 31 | - | - |
| 32 | 5 | Модули предварительного натяжения ремней безопасности |
| 33 | 5 | Привод для отработавших газов (бензин, некоторые варианты двигателя) |
| 34 | - | - |
| 35 | 15 | Все колеса (привод) AWD) модуль управления |
| 36 | 15 | Отопительное устройство сиденья справа от задней стороны |
| 37 | - | - |
2021
Моторный отсек
| № | А | Функция |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | 15 | Ламбда-датчики; модуль давления электрического заряда |
| 4 | 15 | Катушки и свечи зажигания (бензин) Датчик выхлопных газов; датчик твердых частиц дизельного двигателя |
| 5 | 15 | Соленоид нефтяного насоса; магнитная сцепка A/C; нагреваемый кислородный датчик, центр (газолин); нагреваемый кислородный датчик, задний (дизельный); нагреваемый кислородный датчик, передний (газолин/дизельный) |
| 6 | 7.5 | Регулятор вакуума; клапан; выпускной клапан (дизельное топливо); датчик уровня/температуры масла (газолин/дизельное топливо); пробка (дизельное ведро) GCU) (дизельное топливо) |
| 7 | 20 | модул управления двигателем; привод; дроссельная заслонка;EGR клапан (дизельный); датчик положения турбонагнетателя (дизельный); клапан турбонагнетателя (газолин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | - | - |
| 10 | 10 | Соленоид (газолин); клапан ограничения утечки топлива; термостат системы охлаждения двигателя (газолин);EGR- вентиляционный обогреватель (дизельное); |
| 11 | 5 | Модуль управления демпфером спойлера; модуль управления демпфером купола; релейные катушки для выходного импульса (дизельного); клапан охлаждения Обнаружение утечки топлива (газолин) |
| 12 | 15 | Насос охлаждения |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Стартер |
| 15 | Штурм | Стартер |
| 16 | 30 | Теплонагреватель (дизельный) |
| 17 | - | - |
| 18 | 5 | Модуль расчета |
| 19 | - | - |
| 20 | - | - |
| 21 | 15 | Камера ECM |
| 22 | - | - |
| 23 | 7.5 | Спереди USB Порт в консоли туннеля, задняя |
| 24 | 15 | 12 В переднее отверстие в консоли туннеля |
| 25 | - | - |
| 26 | 15 | Розетка 12 В в багажном отделении |
| 27 | - | - |
| 28 | 15 | фара с бокового края водителя,LED |
| 29 | 15 | фара с пассажирского борта,LED |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Аэропортный насос |
| 35 | 15 | Модуль управления трансмиссией; электрический селектор передач |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 38 | 30 | Тормозной орган управления с 48-вольтовой батареей |
| 39 | 30 | Проволоки |
| 40 | 25 | Омывка заднего окна |
| 41 | - | - |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | 40 | Модуль управления тормозной системой (ABS насос) |
| 44 | - | - |
| 45 | - | - |
| 46 | 5 | Подача топлива при включении зажигания: модуль управления двигателем, трансмиссии, рулевое управление электрическим приводом, центральный электрический модуль, модуль управления тормозной системой |
| 47 | - | - |
| 48 | 15 | фара с пассажирского борта,LED |
| 49 | - | - |
| 50 | 10 | Модуль управления трансмиссией |
| 51 | 5 | Модуль управления аккумуляторной аккумуляторной цепочкой |
| 52 | 5 | Подушки безопасности; датчик веса пассажиров |
| 53 | 15 | фара с бокового края водителя,LED |
| 54 | 5 | Датчик педали акселератора |
Моторный отсек (гибридный подводной отсек с подзарядкой)
| № | А | Функция |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 | Модуль управления приводом для включения/переключения передач, автоматической трансмиссии |
| 5 | 5 | Модуль управления высоковольтными охлаждающими устройствами |
| 6 | 5 | Модуль регулирования для A/C; отсев теплообменника; отсечный клапан для охлаждающей жидкости, проходящей через климатическую систему |
| 7 | 5 | Модуль управления гибридной аккумуляторной батареи; высоковольтный преобразователь для комбинированного высоковольтного генератора/пускового двигателя с преобразователем напряжения 500 В-12В |
| 8 | - | - |
| 9 | 10 | Преобразователь для управления подаваемым потоком на электродвигатель задней оси |
| 10 | 10 | Модуль управления гибридной аккумуляторной батареи; высоковольтный преобразователь для комбинированного высоковольтного генератора/пускового двигателя с преобразователем напряжения 500 В-12В |
| 11 | 5 | Модуль зарядки |
| 12 | 15 | Запорный клапан для гибридной охлаждающей жидкости; насос для охлаждающей жидкости 1 для гибридной батареи |
| 13 | 15 | Насос охлаждения для электроприводной системы |
| 14 | 25 | Холодильный вентилятор гибридного компонента |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | 5 | Модуль расчета |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | 7.5 | Спереди USB Порт в консоли туннеля, передняя |
| 24 | 15 | 12 В переднее отверстие в консоли туннеля |
| 25 | - | - |
| 26 | 15 | Розетка 12 В в багажном отделении |
| 27 | - | - |
| 28 | 15 | фара с бокового края водителя,LED |
| 29 | 15 | фара с пассажирского борта,LED |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | 25 | Омыватель фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | - | - |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирена сигнализации |
| 38 | 30 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) |
| 39 | 30 | Проволоки |
| 40 | 25 | Омывка заднего окна |
| 41 | - | - |
| 42 | 20 | Стояночный обогревательный прибор |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | 5 | Подача топлива при включении зажигания: модуль управления двигателем; трансмиссии, рулевое управление с электрическим приводом, центральный электрический модуль |
| 47 | 5 | Звуковой шум (определенные рынки) |
| 48 | 15 | фара с пассажирского борта,LED |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | 5 | Подушки безопасности; датчик веса пассажиров |
| 53 | 15 | фара с бокового края водителя,LED |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | Модуль управления трансмиссией; модуль управления переключателем передачи |
| 56 | 5 | Модуль управления двигателем |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | 20 | Модуль управления двигателем; привод; дроссельная заслонка; турбонагнетательный клапан |
| 62 | 10 | Соленоиды, клапан регулирования утечки топлива; сцепное устройство под давлением |
| 63 | 7.5 | Вакуумный регулятор; электрический обводной клапан: вентиль вентиляции |
| 64 | 5 | Модуль управления плотиной спойлеров; модуль управления демпфером с охладителем Насос для ограничения утечки топлива |
| 65 | - | - |
| 66 | 15 | Нагреваемый кислородный датчик спереди и сзади |
| 67 | 15 | Соленоид масляного насоса; муфта компрессора A/C; подогреваемые кислородные датчики спереди, по центру и сзади |
| 68 | - | - |
| 69 | 20 | Модуль управления двигателем |
| 70 | 15 | 5.7 Крутящиеся катушки зажигания; заглушки зажигания |
| 71 | - | - |
| 72 | - | - |
| 73 | 30 | Модуль управления нефтяными насосами |
| 74 | - | - |
| 75 | - | - |
| 76 | - | - |
| 77 | - | - |
| 78 | - | - |
Под перчаточным ящиком
| № | А | Функция |
|---|---|---|
| 1 | 10 | Модуль среднего напряжения (транспортные средства, имеющие только опорную батарею напряжением 48 В) |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 | Датчик движения |
| 5 | - | - |
| 6 | 5 | Комбинация приборов |
| 7 | 5 | Кнопки центральной консоли |
| 8 | 5 | Датчик солнечной освещенности |
| 9 | - | - |
| 10 | - | - |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для управления нажатием на педаль и стояночным тормозом |
| 13 | 15 | Подогреваемый модуль рулевого колеса |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | 10 | Модуль климат-контроля |
| 19 | - | - |
| 20 | 10 | Соединитель данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климат-контроля (передний) |
| 23 | 5 | USB-концентратор |
| 24 | 7.5 | - передние сиденья с мощностью; |
| 25 | 5 | Модуль управления для вспомогательных функций водителя |
| 26 | 20 | Панорамная крыша с солнцезащитным занавесом |
| 27 | 5 | Выставка на выставке |
| 28 | 5 | Освещение салона |
| 29 | 5 | Зарядная площадка без провода |
| 30 | 5 | Потолочный дисплей консоли (напоминание о ремне/передний указатель подушки безопасности пассажира) |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | 10 | Блок предохранителей багажного отделения |
| 35 | 5 | Модуль онлайн-сервисов автомобиля; модуль Volvo On Call |
| 36 | 20 | Модуль двери в левой задней двери |
| 37 | 40 | Усилитель аудиосистемы |
| 38 | 40 | Модуль вентилятора климат-контроля (задний) |
| 39 | 5 | Антенный модуль |
| 40 | 5 | Функция массажа переднего сиденья |
| 41 | - | - |
| 42 | 15 | Очиститель заднего окна |
| 43 | 15 | Модуль управления топливными насосами |
| 44 | 5 | Реле для трансмиссионного нефтяного насоса Среднее напряжение преобразователя; интегральный стартер |
| 45 | 5 | Открывание ствола/холла с движением ног |
| 46 | 15 | Отопление сиденья водителя |
| 47 | 15 | Отопление переднего сиденья пассажира |
| 48 | 7.5 | Насос охлаждения |
| 49 | - | - |
| 50 | 20 | Модуль двери в левой передней двери Перезарядка PHEV:: сиденье водителя, |
| 51 | 20 | Активный модуль управления шасси |
| 52 | - | - |
| 53 | 10 | Модуль датчиков |
| 54 | - | - |
| 55 | - | - |
| 56 | 20 | Модуль двери в правой передней двери Перезарядка PHEV Переднее пассажирское сиденье с мощностью |
| 57 | - | - |
| 58 | 5 | TV (только на некоторых рынках) |
| 59 | 15 | Питающий предохранитель для предохранителей 52, 53, 57 и 58 |
Багажное отделение
| № | А | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 40 | PHEV: Центральный электронный модуль |
| 3 | 40 | Компрессор пневматической подвески |
| 4 | 30 | Задний вспомогательный электронагреватель (с правой стороны) |
| 5 | - | - |
| 6 | 30 | Задний вспомогательный электронагреватель (левосторонний) |
| 7 | 20 | Модуль двери справа, сзади |
| 8 | - | - |
| 9 | 25 | Задний ход |
| 10 | 20 | Переднее пассажирское сиденье с мощностью Модуль двери справа, спереди |
| 11 | 40 | Модуль управления буксиром |
| 12 | 40 | Модуль натяжения ремня безопасности (с правой стороны) |
| 13 | 5 | Внутренние реле |
| 14 | - | - |
| 15 | 20 | Модуль двери с левой стороны, сзади |
| 16 | 5 | USB-разъем для аксессуаров |
| 17 | 20 | Модуль для откидных отрубов сидений третьего ряда |
| 18 | 25 | Модуль управления буксиром |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | 5.7.7 Сиденье водителя Модуль двери с левой стороны, спереди |
| 20 | 40 | Модуль натяжения ремня безопасности (с левой стороны) |
| 21 | 5 | Камера помощи парку |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | 10 | Перезарядка PHEV:: Кормление при включении зажигания |
| 26 | - | - |
| 27 | - | - |
| 28 | 15 | Подогреваемое заднее сиденье (левая сторона) |
| 29 | - | - |
| 30 | 5 | Система контроля слепых зон BLIS Модуль управления внешним звуковым сигналом |
| 31 | - | - |
| 32 | 5 | Модуль натяжения ремня безопасности, левый |
| 33 | 5 | Привод системы выбросов (газолин, некоторые варианты двигателей) |
| 34 | - | - |
| 35 | 15 | Все колеса (привод) AWD) модуль управления |
| 36 | 15 | Подогреваемое заднее сиденье (с правой стороны) |
| 37 | - | - |
2022, 2023
Моторный отсек
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | Модуль давления зарядки, турбо Группа лямбда | 15 |
| 4 | Свечи зажигания/катушки зажигания (бензин) Группа датчиков системы выпуска, сажевого фильтра/NOx (дизель) | 15 |
| 5 | Маслосоленовыполосный насос Группа лямбда Компрессор системы кондиционирования воздуха | 15 |
| 6 | Датчики уровня и температуры масла Модуль свечей накаливания (дизель) Группа компонентов двигателя 1 (в зависимости от варианта двигателя, включая турбонаддув/компрессор) | 7,5 |
| 7 | Модуль управления двигателем (ECM) Модуль управления дроссельной заслонкой Группа элементов двигателя 2 (компоненты, связанные с функцией двигателя, включая турбо/компрессор). Содержание зависит от альтернативы двигателя.) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | Топливо evap насос для позиционирования (EVAP) | 10 |
| 10 | Модуль свечей накаливания (дизель) Группа компонентов двигателя 3 (в зависимости от варианта двигателя, включая турбонаддув/компрессор и контур охлаждения/температурного контроля привода) | 10 |
| 11 | Модуль управления жалюзи Модуль отключения аккумулятора PowerPulse (дизель) Клапан системы охлаждения | 5 |
| 12 | Насос охлаждения | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Стартер | 40 |
| 15 | Стартер | Штурм |
| 16 | Теплонагреватель (дизельный) | 30 |
| 17 | 2022:: Модуль управления трансмиссией | 25 |
| 18 | Расчетная единица | 5 |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | USB Порт, консоль туннеля, задняя | 7,5 |
| 24 | 12 В розетка, консоль туннеля, передняя | 15 |
| 25 | - | - |
| 26 | 12 В грузовое пространство* | 15 |
| 27 | - | - |
| 28 | Левая фара | 15 |
| 29 | Правая фара | 15 |
| 30 | - | - |
| 31 | Подогреваемое ветровое стекло, левая сторона* | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона* | 40 |
| 33 | Омыватель фар* | 25 |
| 34 | Насос омывателя ветрового стекла | 25 |
| 35 | Модуль управления трансмиссией Переключатель электрической передачи | 15 |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена* | 5 |
| 38 | 2022:: Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 40 |
| 2022:: Модуль управления, помощь в работе тормозов 2023: Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 30 | |
| 39 | Стеклоочистители | 30 |
| 40 | Аэропортный насос, задний | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона* | 40 |
| 42 | Стояночный обогревательный прибор* | 20 |
| 43 | 2022:: модуль управления тормозной системой (ABS насос) | 40 |
| 44 | - | - |
| 45 | Подогреваемое ветровое стекло, правая сторона* | Штурм |
| 46 | При включении зажигания: модуль управления двигателем, элементы трансмиссии, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 47 | 2023: Передний радар | 5 |
| 48 | Правая фара | 15 |
| 49 | Алкозамок* | 5 |
| 50 | Модуль управления трансмиссией | 10 |
| 51 | Модуль управления, подключение аккумулятора | 5 |
| 52 | Модуль столкновения (SRS) | 5 |
| 53 | Левая фара | 15 |
| 54 | Датчик педали акселератора | 5 |
| * Вариант/оснащение. | ||
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | Модуль управления, 48 В аккумулятор (гибридный) | 10 |
| 2 | - | - |
| 3 | - | - |
| 4 | Детектор движения* | 5 |
| 5 | - | - |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура центральной консоли | 5 |
| 8 | Датчик солнечной освещенности Модуль передачи данных | 5 |
| 9 | - | - |
| 10 | Модуль информации | 15 |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль управления рулевой колонкой и стояночным тормозом | 5 |
| 13 | Нагреваемое рулевое колесо* | 15 |
| 14 | 2023: датчик твердых частиц APMS | 5 |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль климат-контроля | 10 |
| 19 | 6.11.9 Замок рулевого управления | 7.5 |
| 20 | Диагностический разъем OBD-II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля, передний | 40 |
| 23 | USB-разъем в центральной консоли | 5 |
| 24 | Подсветка салона Освещение салона Внутреннее зеркало заднего вида* Датчики дождя и света* Передние сиденья с электроприводом* Панели управления задних дверей Модуль вентилятора, климатический контроль Ионизер* | 7.5 |
| 25 | 2022: Модуль систем помощи водителю 2023: Передняя камера* | 5 |
| 26 | Накладная консоль | 20 |
| 27 | Выставка на голове* | 5 |
| 28 | Освещение салона | 5 |
| 29 | Беспроводная заправочная пластина | 5 |
| 30 | Потолочная консоль | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль онлайн-сервисов автомобиля Модуль Volvo On Call | 5 |
| 36 | - | - |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля, задний* | 40 |
| 39 | Многодиапазонная антенна (TCAM) | 5 |
| 40 | Модуль комфорта переднего сиденья* | 5 |
| 41 | Алкозамок* | 5 |
| 42 | Очиститель заднего окна | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | Преобразователь 48 В (мягкий гибрид) Модуль запуска двигателя (гибридный двигатель с мягкой мощностью) | 5 |
| 45 | Модуль системы безопасности Intellisafe | 5 |
| 46 | Подогрев сиденья водителя | 15 |
| 47 | Подогрев сиденья пассажира | 15 |
| 48 | Насос охлаждения | 7.5 |
| 49 | 2023: Очистка воздуха | 5 |
| 50 | Сиденье водителя с электроприводом* | 20 |
| 51 | Модуль активной подвески* | 20 |
| 52 | Открывание крышки багажника движением ноги* | 5 |
| 53 | Модуль информации | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Переднее пассажирское сиденье с электрическим приводом* | 20 |
| 57 | - | - |
| 58 | 2022: TV* (определенные рынки) | 5 |
| 59 | Питающий предохранитель для предохранителей 52, 53, 57 и 58 (в зависимости от комплектации) | 15 |
| * Вариант/оснащение | ||
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески* | 40 |
| 4 | Дополнительный электрический отопитель, справа сзади* | 30 |
| 5 | - | - |
| 6 | Дополнительный электрический отопитель, слева сзади* | 30 |
| 7 | Модуль правой задней двери | 20 |
| 8 | Модуль системы контроля выбросов NOx (дизель) | 30 |
| 9 | Складывание спинки заднего сиденья* | 25 |
| 10 | Модуль двери, справа от | 20 |
| 11 | Модуль управления прицепом* | 40 |
| 12 | Предварительный натяжитель ремня безопасности, справа | 40 |
| 13 | Внутренние реле | 5 |
| 14 | Модуль системы контроля выбросов NOx (дизель) | 15 |
| 15 | Модуль левой задней двери | 20 |
| 16 | Алкозамок* | 5 |
| 17 | - | - |
| 18 | Модуль управления прицепом* | 25 |
| Дополнительный модуль | 40 | |
| 19 | Модуль левой двери | 20 |
| 20 | Предварительный натяжитель ремня безопасности с левой стороны | 40 |
| 21 | Стоянка для стоянки* | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Отопление сиденья слева сзади* | 15 |
| 29 | - | - |
| 30 | Система контроля слепых зон BLIS* | 5 |
| 31 | - | - |
| 32 | Предварительный натяжитель ремня безопасности, левый | 5 |
| 33 | Привод системы выпуска (бензин) | 5 |
| 34 | - | - |
| 35 | Модуль управления всем колесным приводом (AWD)* | 15 |
| 36 | Отопление сиденья, справа от сиденья* | 15 |
| 37 | - | - |
| * Вариант/оснащение. | ||
2024, 2025, 2026
Моторный отсек
| № | Функция | А |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | Модуль давления зарядки турбо (бензин) Группа " Ламбда соль " (бензин) | 15 |
| 4 | Свечи зажигания/катушки зажигания (бензин) Группа датчиков системы выпуска, сажевого фильтра/NOx (дизель) | 15 |
| 5 | Маслосоленовыполосный насос Группа лямбда Компрессор системы кондиционирования воздуха | 15 |
| 6 | Датчики уровня и температуры масла Модуль свечей накаливания (дизель) Группа компонентов двигателя 1 (в зависимости от варианта двигателя, включая турбонаддув/компрессор) | 7,5 |
| 7 | Модуль управления двигателем (ECM) Модуль управления дроссельной заслонкой Группа элементов двигателя 2 (компоненты, связанные с функцией двигателя, включая турбо/компрессор). Содержание зависит от альтернативы двигателя.) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | 2025-2026: топливо evap насос для позиционирования (EVAP) | 10 |
| 10 | Модуль свечей накаливания (дизель) Группа компонентов двигателя 3 (в зависимости от варианта двигателя, включая турбонаддув/компрессор и контур охлаждения/температурного контроля привода) | 10 |
| 11 | 2024-2025: Модуль управления жалюзи Модуль отключения аккумулятора PowerPulse (дизель) Клапан системы охлаждения | 5 |
| 12 | Насос охлаждения | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Стартер (дизель) | 40 |
| 15 | Стартер (дизель) | Штурм |
| 16 | Теплонагреватель (дизельный) Нефтяной насос (бензин) Модуль управления трансмиссией (бензин) | 30 |
| 17 | - | - |
| 18 | Расчетная единица | 5 |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | USB Порт, консоль туннеля, задняя | 7,5 |
| 24 | 12 В розетка, консоль туннеля, передняя | 15 |
| 25 | - | - |
| 26 | 12 В грузовое пространство* | 15 |
| 27 | - | - |
| 28 | Левая фара | 15 |
| 29 | Правая фара | 15 |
| 30 | - | - |
| 31 | Подогреваемое ветровое стекло, левая сторона* | Штурм |
| 32 | Подогреваемое ветровое стекло, левая сторона* | 40 |
| 33 | Омыватель фар* | 25 |
| 34 | Насос омывателя ветрового стекла | 25 |
| 35 | 2024: электрический селектор передач | 15 |
| 36 | Звуковой сигнал | 20 |
| 37 | Сирена* | 5 |
| 38 | Модуль управления тормозной системой (вакуумный насос, стояночный тормоз) | 30 |
| 39 | Стеклоочистители | 30 |
| 40 | 2024: Насос омывателя заднего стекла | 25 |
| 41 | Подогреваемое ветровое стекло, правая сторона* | 40 |
| 42 | 2024: Стояночный отопитель* | 20 |
| 43 | Центральный электронный модуль CEM | 30 |
| 44 | - | - |
| 45 | Подогреваемое ветровое стекло, правая сторона* | Штурм |
| 46 | При включении зажигания: модуль управления двигателем, элементы трансмиссии, электроусилитель рулевого управления, центральный электронный модуль, модуль управления тормозной системой | 5 |
| 47 | Передний радар | 5 |
| 48 | Правая фара | 15 |
| 49 | 2025-2026: Алкозамок | 5 |
| 50 | Модуль управления трансмиссией | 10 |
| 51 | Модуль подключения аккумулятора (дизель) | 5 |
| 52 | Модуль столкновения (SRS) | 5 |
| 53 | Левая фара | 15 |
| 54 | Датчик педали акселератора | 5 |
| * Вариант/оснащение | ||
Под перчаточным ящиком
| № | Функция | А |
|---|---|---|
| 1 | Модуль управления, 48 В | 10 |
| 2 | - | - |
| 3 | - | - |
| 4 | Датчик движения в салоне | 5 |
| 5 | - | - |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура центральной консоли | 5 |
| 8 | Датчик солнечной освещенности Модуль передачи данных | 5 |
| 9 | - | - |
| 10 | Информационно-развлекательная система | 15 |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль управления рулевой колонкой и стояночным тормозом | 5 |
| 13 | Нагреваемое рулевое колесо* | 15 |
| 14 | 2024: датчик твердых частиц APMS | 5 |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль климат-контроля | 10 |
| 19 | 2024: Замок рулевой колонки | 7.5 |
| 20 | Диагностический разъем OBD-II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климат-контроля, передний | 40 |
| 23 | USB-разъем в центральной консоли | 5 |
| 24 | Подсветка салона Освещение салона Внутреннее зеркало заднего вида* Датчики дождя и света* Передние сиденья с электроприводом* Панели управления задних дверей Модуль вентилятора, климатический контроль Ионизер | 7.5 |
| 25 | Передняя камера* | 5 |
| 26 | Панорамная крыша* | 20 |
| 27 | 2024: Проекционный дисплей* | 5 |
| 28 | Освещение салона | 5 |
| 29 | Площадка беспроводной зарядки* | 5 |
| 30 | Потолочная консоль Модуль управления широкоугольной камерой | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | Блок предохранителей багажного отделения | 10 |
| 35 | Модуль онлайн-сервисов автомобиля Модуль сервиса Volvo | 5 |
| 36 | - | - |
| 37 | Усилитель аудиосистемы | 40 |
| 38 | Модуль вентилятора климат-контроля, задний* | 40 |
| 39 | Антенный модуль TCAM | 5 |
| 40 | Модуль комфорта переднего сиденья* | 5 |
| 41 | Алкозамок* | 5 |
| 42 | Очиститель заднего окна | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | Преобразователь 48 В Модуль запуска двигателя | 5 |
| 45 | Модуль систем помощи водителю (активная безопасность) | 5 |
| 46 | Подогрев сиденья водителя | 15 |
| 47 | Подогрев сиденья пассажира | 15 |
| 48 | Насос охлаждения | 7.5 |
| 49 | Очистка воздуха | 5 |
| 50 | Сиденье водителя с электроприводом* | 20 |
| 51 | Модуль активной подвески* | 20 |
| 52 | Открывание крышки багажника движением ноги* | 5 |
| 53 | 2024-2025: Информационно-развлекательная система | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Переднее пассажирское сиденье с электрическим приводом* | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | 2025-2026: Информационно-развлекательная система | - |
| * Вариант/оснащение. | ||
Багажное отделение
| № | Функция | А |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | Центральный электронный модуль (CEM) | 40 |
| 3 | Компрессор пневмоподвески* | 40 |
| 4 | Дополнительный электрический отопитель, справа сзади* | 30 |
| 5 | - | - |
| 6 | Дополнительный электрический отопитель, слева сзади* | 30 |
| 7 | Модуль правой задней двери | 20 |
| 8 | Модуль системы контроля выбросов NOx (дизель) | 30 |
| 9 | Складывание спинки заднего сиденья* | 25 |
| 10 | Модуль правой задней двери | 20 |
| 11 | Модуль управления прицепом* | 40 |
| 12 | Предварительный натяжитель ремня безопасности, справа | 40 |
| 13 | Внутренние реле | 5 |
| 14 | Модуль системы контроля выбросов NOx (дизель) | 15 |
| 15 | Модуль левой задней двери | 20 |
| 16 | Алкозамок | 5 |
| 17 | - | - |
| 18 | Дополнительный модуль багажного отделения | 25/40 |
| 19 | Модуль левой двери | 20 |
| 20 | Предварительный натяжитель ремня безопасности, левый | 40 |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | 2025-2026: Цепь зажигания длительного питания 1 | 10 |
| 26 | - | - |
| 27 | - | - |
| 28 | Подогрев и вентиляция левого заднего сиденья* | 15 |
| 29 | Привод системы выпуска | 5 |
| 30 | Система контроля слепых зон BLIS* | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | Модуль управления всем колесным приводом (AWD)* | 15 |
| 36 | Подогрев и вентиляция правого заднего сиденья* | 15 |
| 37 | - | - |
| * Вариант/оснащение. | ||
Дополнительная информация: Volvo XC90 2016-2018
Предохранители и реле volvo xc90 2016 2018: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
