Предохранители и реле Volvo V60 (2019-..)

Схемы относятся к указанным годам и вариантам Volvo V60 (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.

Расположение предохранителей Volvo V60 2019-…

Расположение предохранителей Volvo V60 2019-…

Предохранители прикуривателя (розетка) в Volvo V60 являются предохранители № 24 (розетка 12 В в туннельной консоли спереди), № 25 (розетка 12 В в туннельной консоли между задними сиденьями), № 26 (розетка 12 В в грузовом отсеке) в блоке предохранителей моторного отсека и предохранитель № 2 (розетка в туннельной консоли между задними сиденьями) в блоке предохранителей под перчаточным ящиком.

Расположение блока предохранителей

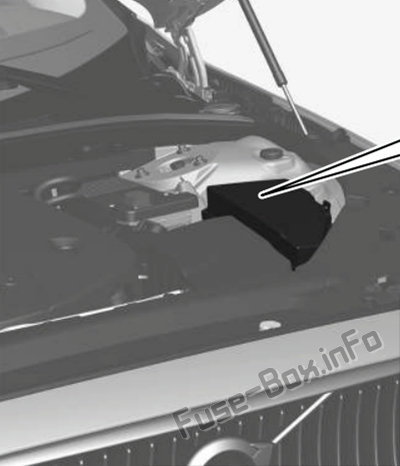

Моторного отсека

Моторного отсека

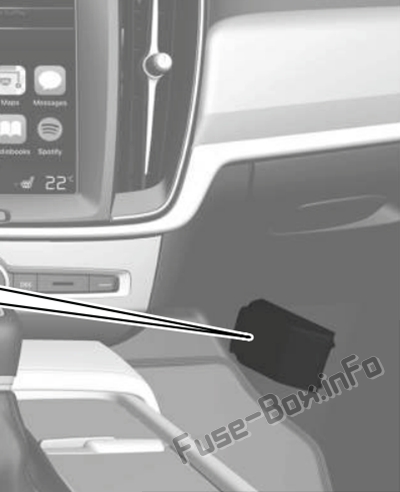

Блок предохранителей под бардачком

Блок предохранителей под бардачком

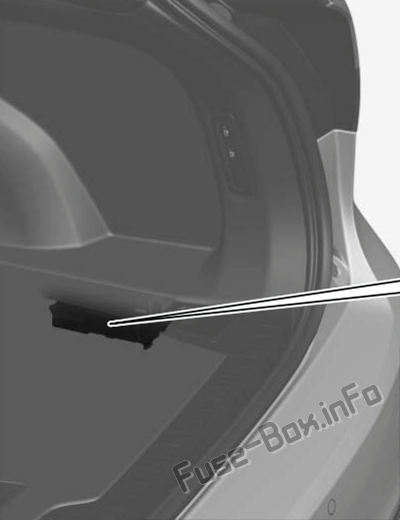

Блок предохранителей в багажнике

Блок предохранителей в багажнике

Схемы блока предохранителей

2019

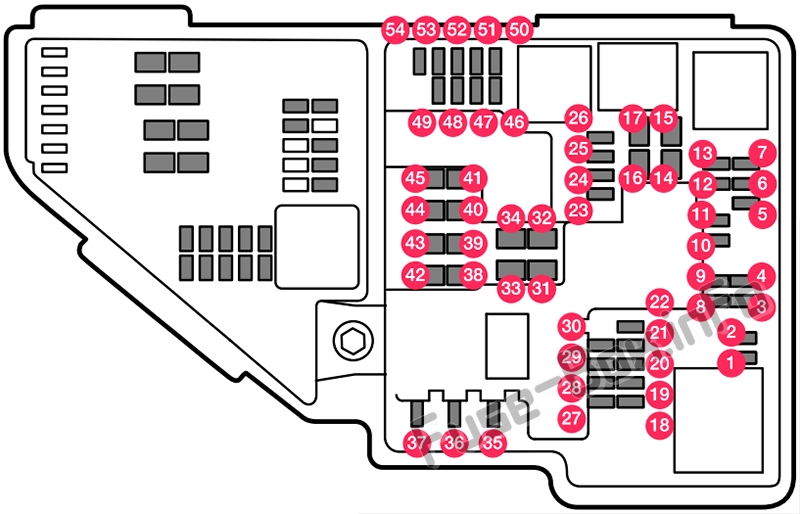

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2019)
№АмперФункция
1-Не используется
2-Не используется
3-Не используется
415Катушки зажигания (бензин); свечи зажигания (бензин)
515соленоид масляного насоса; магнитная муфта кондиционера; лямбда-зонд с подогревом, центральный (бензин); Лямбда-зонд с подогревом, задний (дизель)
67.5Вакуумные регуляторы; клапан; клапан импульса мощности (дизель)
720Модуль управления двигателем; привод; дроссельный узел; клапан EGR (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин)
85Модуль управления двигателем
9-Не используется
1010Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накалом (дизель)
115Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обмотки реле импульса мощности (дизель)
12-Не используется
1320Модуль управления двигателем
1440Пусковой двигатель
15ШунтПусковой двигатель
1630Подогреватель топливного фильтра (дизель)
17-Не используется
18-Не используется
19-Не используется
20-Не используется
21-Не используется
22-Не используется
23-Не используется
2415Розетка 12 В в туннельной консоли спереди
2515Розетка 12 В в туннельной консоли между задними сиденьями
2615Розетка 12 В в багажнике/грузовом отсеке
27-Не используется
2815Левая фара, некоторые модели со светодиодами
2915Правая фара, некоторые модели со светодиодами
30-Не используется
31ШунтОбогрев лобового стекла, левая сторона
3240Обогрев лобового стекла, левая сторона
3325Омыватели фар
3425Омыватель ветрового стекла
3515Модуль управления коробкой передач
3620Horn
375Сирена сигнализации
3840Модуль управления тормозной системой (клапаны, стояночный тормоз)
3930Дворники
4025Омыватель заднего стекла
4140Обогрев лобового стекла, правая сторона
4220Автономный обогреватель
43-Не используется
44-Не используется
45ШунтОбогрев лобового стекла, правая сторона
465Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой
47-Не используется
487.5Правая фара
4815Правая фара, некоторые модели со светодиодами
49-Не используется
50-Не используется
515Модуль управления подключением аккумуляторной батареи
525Подушки безопасности
537.5Левая фара
5315Левая фара, некоторые модели со светодиодами
545Датчик педали акселератора

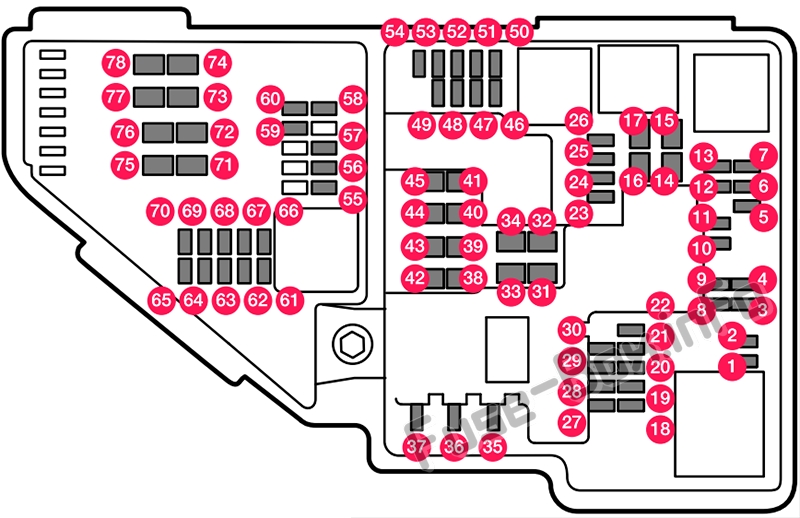

Моторный отсек (двухмоторный)

Моторный отсек (двухмоторный)

Назначение предохранителей в моторном отсеке (2019, Twin Engine)
№АмперФункция
1-Не используется
2-Не используется
3-Не используется
45Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач
55Модуль управления высоковольтным подогревателем охлаждающей жидкости ДВС
65Модуль управления кондиционером; Запорный клапан теплообменника; Запорный клапан охлаждающей жидкости, проходящей через систему климат-контроля
75Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В
8-Не используется
910Преобразователь управления питанием электродвигателя заднего моста
1010Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В
115Зарядное устройство
1210Запорный клапан охлаждающей жидкости гибридного аккумулятора; Насос охлаждающей жидкости 1 гибридной батареи
1310Насос охлаждающей жидкости для системы электропривода
1425Вентилятор охлаждения гибридных компонентов
15-Не используется
16-Не используется
17-Не используется
18-Не используется
19-Не используется
20-Не используется
21-Не используется
22-Не используется
23-Не используется
2415Розетка 12 В в туннельной консоли спереди
2515Розетка 12 В в туннельной консоли между сиденьями второго ряда
2615Розетка 12 В в багажнике/грузовом отсеке
USB-порты для держателей iPad
27-Не используется
28-Не используется
29-Не используется
30-Не используется
31ШунтОбогрев лобового стекла левая сторона
3240Обогрев лобового стекла левая сторона
3325Омыватели фар
3425Омыватель ветрового стекла
35-Не используется
3620Horn
375Сирена сигнализации
3840Модуль управления тормозной системой (клапаны, стояночный тормоз)
3930Стеклоочистители
4025Омыватель заднего стекла
4140Обогрев лобового стекла* правая сторона
4220Автономный обогреватель
4340Блок управления тормозной системой (насос ABS)
44-Не используется
45ШунтОбогрев лобового стекла правая сторона
465Поставляется при включенном зажигании: Блок управления двигателем; компоненты трансмиссии; Электрический сервоусилитель руля; Центральный электронный модуль
475Внешний звук автомобиля (некоторые рынки)
487.5Правая фара
4815Правая фара, некоторые модели со светодиодами
495Алкогольный замок
50-Не используется
51-Не используется
525Подушки безопасности
537.5Левая фара
5315Левая фара, некоторые модели со светодиодами
545Датчик педали акселератора
5515модуль управления трансмиссией; Модуль управления селектором передач
565Модуль управления двигателем (ECM)
57-Не используется
58-Не используется
59-Не используется
60-Не используется
6120Модуль управления двигателем; привод; Дроссельный узел; Клапан для турбокомпрессора
6210Соленоиды; Клапан; Термостат системы охлаждения двигателя
637.5Вакуумные регуляторы; клапан
645Блок управления, кожух спойлера; Блок управления, крышка валика радиатора
65-Не используется
6615Лямбда-зонд, передний; лямбдазонд, задний
6715Соленоид масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центр
68-Не используется
6920Модуль управления двигателем (ECM)
7015Катушки зажигания; Свечи зажигания
71-Не используется
72-Не используется
7330Модуль управления насосом трансмиссионной жидкости
7440Модуль управления вакуумным насосом
7525Привод для трансмиссии
76-Не используется
77-Не используется
78-Не используется

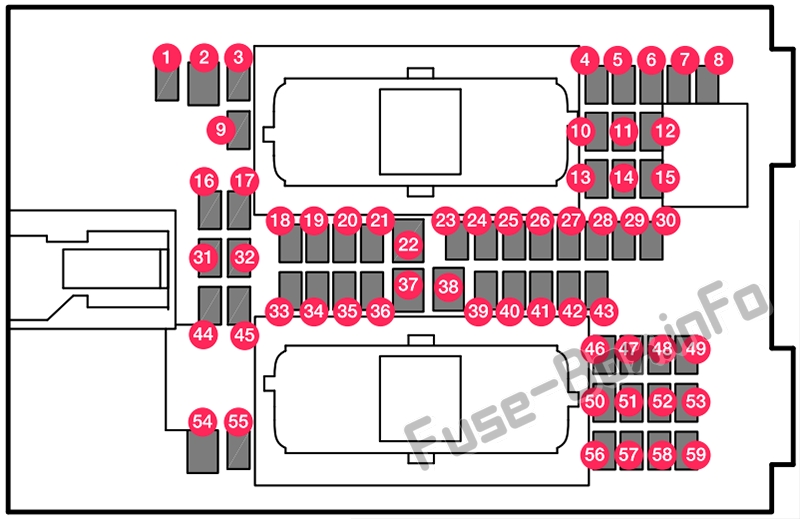

Под бардачком

Под бардачком

Назначение предохранителей под бардачок (2019)
№АмперФункция
1-Не используется
230Электрическая розетка в туннельной консоли между задними сиденьями
3-Не используется
45Датчик движения
55Медиа плеер
65Приборная доска
75Кнопки на центральной консоли
85Датчик солнца
920Модуль управления датчиком
10-Не используется
115Модуль рулевого колеса
125Модуль для ручки запуска и управления стояночным тормозом
1315Модуль обогрева рулевого колеса
14-Не используется
15-Не используется
16-Не используется
17-Не используется
1810Модуль управления климатической системой
19-Не используется
2010Разъем канала передачи данных OBD-II
215Центральный дисплей
2240Модуль вентилятора климатической системы (передний)
235USB-концентратор
247.5Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/правый
255Модуль управления функциями поддержки водителя
2620Панорамная крыша с солнцезащитной шторкой
275Проекционный дисплей
285Освещение салона
29-Не используется
305Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности/индикатор боковой подушки безопасности переднего пассажира)
31-Не используется
325Датчик влажности
3320Дверной модуль в правой задней двери
3410Предохранители в багажнике/грузовом отсеке
355Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call
36Дверной модуль в левой задней двери
3740Модуль управления аудиосистемой (усилитель) (только в некоторых моделях)
38-Не используется
395Многодиапазонный антенный модуль
405Функция массажа передних сидений.
41-Не используется
4215Стеклоочиститель заднего стекла
4315Модуль управления топливным насосом
445Twin Engine: Обмотки реле распределительной коробки в моторном отсеке; Обмотки реле масляного насоса коробки передач
45-Не используется
4615Обогрев сиденья водителя
4715Обогрев сиденья переднего пассажира
487.5Насос охлаждающей жидкости
49-Не используется
5020Дверной модуль в левой передней двери
5120Модуль управления активным шасси
52-Не используется
5310Модуль управления датчиком
54-Не используется
55-Не используется
5620Дверной модуль в правой передней двери
57-Не используется
585ТВ (только на некоторых рынках)
5915Первичный предохранитель для предохранителей 52, 53, 57 и 58

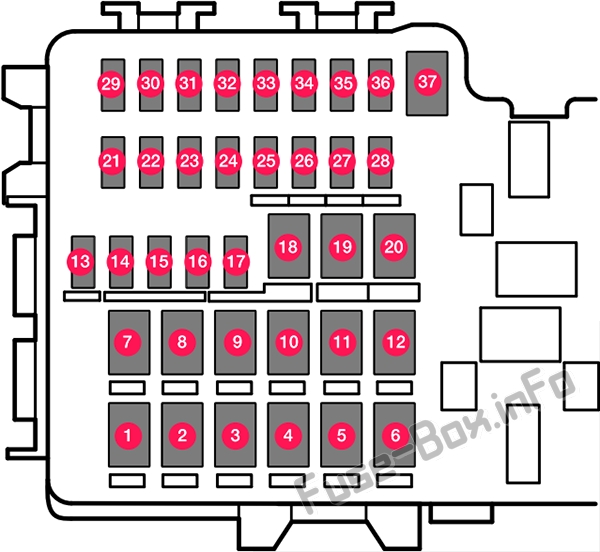

Блок предохранителей в багажнике

Блок предохранителей в багажнике

Назначение предохранителей в багажнике (2019)
№АмперФункция
130Обогрев заднего стекла
2-Не используется
340Компрессор с пневматической подвеской
415Электродвигатель замка спинки заднего сиденья, правая сторона
5-Не используется
615Электродвигатель замка спинки заднего сиденья, левая сторона
720Twin Engine: переднее пассажирское сиденье с электроприводом; Дверной модуль справа, сзади
830Модуль управления снижением оксидов азота (дизель)
925Задняя дверь с электроприводом
1020Сиденье переднего пассажира с электроприводом
1140Модуль управления фаркопом
1240Модуль натяжителя ремня безопасности (правая сторона)
135Внутренние обмотки реле
1415Сиденье переднего пассажира с электроприводом
155Модуль обнаружения движения ноги для открывания двери багажника с электроприводом
16-USB-концентратор/порт для аксессуаров
17-Не используется
1825Модуль управления фаркопом
1840Дополнительный модуль
1920Сиденье водителя с электроприводом
2040Модуль натяжителя ремня безопасности (левая сторона)
215Камера помощи при парковке
22-Не используется
23-Не используется
24-Не используется
25-Не используется
265Модуль управления подушками безопасности и преднатяжителями ремней безопасности
27-Не используется
2815Обогрев заднего сиденья (левая сторона)
29-Не используется
305Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода
31-Не используется
325Модули натяжителей ремней безопасности
335Активатор системы ОГ (бензин, некоторые варианты двигателя)
34-Не используется
3515Модуль управления полным приводом (AWD)
3615Обогрев заднего сиденья (правая сторона)
37-Не используется
