Предохранители и реле Volvo V70 / XC70 (2008-2010)
Схемы относятся к указанным годам и вариантам Volvo V70 / XC70 (2008-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo V70 / XC70 2008-2010 гг.
Предохранители прикуривателя (розетки) в Volvo V70 / XC70 являются предохранитель № 25 (гнездо 12 В, переднее и заднее сиденье) в моторном отсеке и предохранитель № 6 (гнездо 12 В в грузовом отсеке) в багажном отделении (Модуль А).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

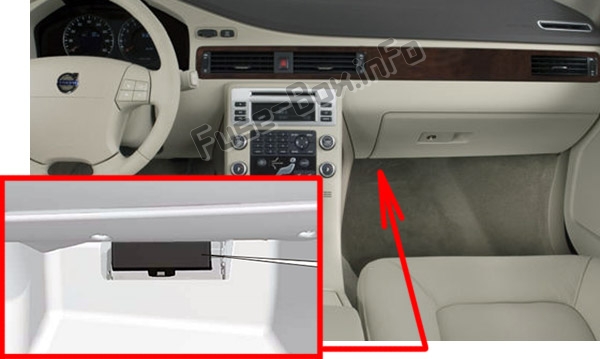

1) Под бардачком
Он находится под подкладкой.

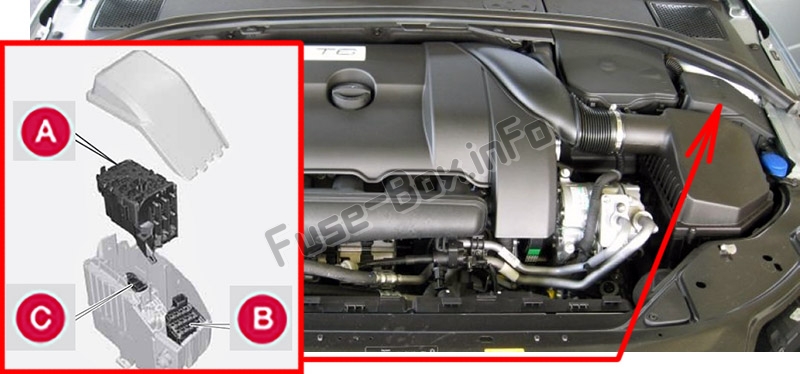

2) Моторный отсек

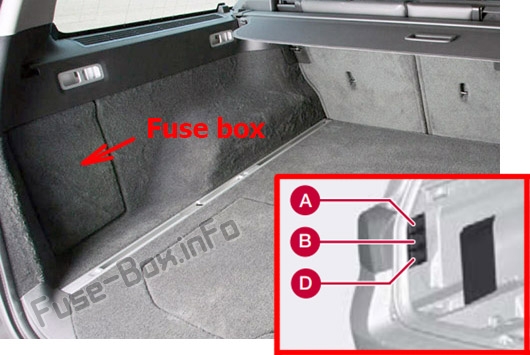

3) грузовой отсек
Блок предохранителей находится за обивкой с левой стороны.
Схемы блока предохранителей
Схемы блока предохранителей
2008

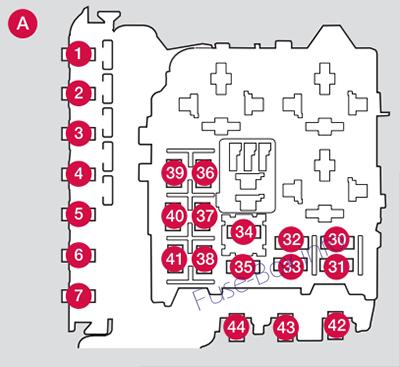

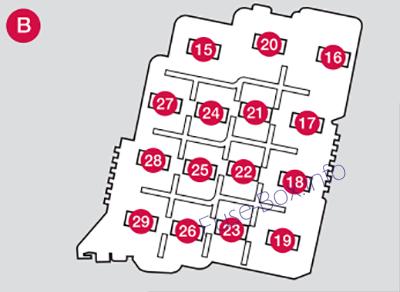

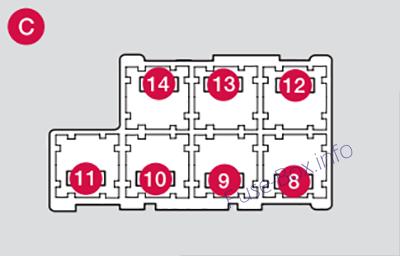

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель CEM KL30A | 50 |
| 2 | Первичный предохранитель CEM KL30B | 50 |
| 3 | Первичный предохранитель RJBA KL30 | 60 |
| 4 | Первичный предохранитель RJBB KL30 | 60 |
| 5 | Первичный предохранитель RJBD KL30 | 50 |
| 6 | Бронировать | |
| 7 | Подогреватель воздуха PTC (опция) | 100 |
| 8 | Бронировать | |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор | 40 |
| 12 | Бронировать | |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Бронировать | |
| 16 | Регулировка уровня фар (опция) (активный биксенон, биксенон) | 10 |
| 17 | Первичный предохранитель CEM | 20 |
| 18 | Радар, модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия. СРС | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка 12 В, переднее и заднее сиденье | 15 |
| 26 | Люк (опция), потолочная консоль/ECC (опция) | 10 |
| 27 | Реле, коробка моторного отсека | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач (опция) | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания/система накаливания дизеля | 20/10 |
| 36 | Модуль управления двигателем (ECM) бензин/дизель | 10/15 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAR Лямбда-зонд, Впрыск (бензин/дизель) | 15/10 |
| 40 | Подогреватель вентиляции картера (5-цил. бензин)/ подогрев дизельного фильтра, обогреватель вентиляции картера (5-цил. дизель) | 20/ 20 |
| 41 | Диагностика утечки (опция) | 5 |
| 42 | Свечи накаливания дизель | 70 |
| 43 | Охлаждающий вентилятор | 50 |
| 44 | Охлаждающий вентилятор | 60 |
Предохранители 16—33 и 35—41 типа «MiniFuse».
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1—7 и 42—44 относятся к типу «Midi Fuse» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1—7 и 42—44 относятся к типу «Midi Fuse» и должны заменяться только на официальной станции техобслуживания Volvo.

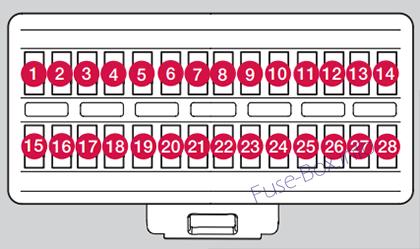

Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя | 5 |
| 2 | система SRS | 10 |
| 3 | АБС тормозит. Электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора (опция), воздушный отопитель (PTC) Подогрев сидений (опция) | 7.5 |
| 5 | Бронировать | |
| 6 | дисплей ИКМ. CD и радио, система RSE (опция) | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Бронировать | |
| 9 | Дальний свет | 15 |
| 10 | Люк (опция) | 20 |
| 11 | Фонари заднего хода. | 7.5 |
| 12 | Бронировать | |
| 13 | Передняя противотуманная фара (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | Бронировать | |
| 17 | Освещение крыши, панель управления дверью водителя/пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | Бронировать | |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок руля | 20 |
| 24 | Бронировать | |
| 25 | Замок, бак/задняя дверь | 10 |
| 26 | Сирена сигнализации. ЕСС | 5 |
| 27 | Кнопка старт/стоп | 5 |
| 28 | Выключатель стоп-сигнала | 5 |

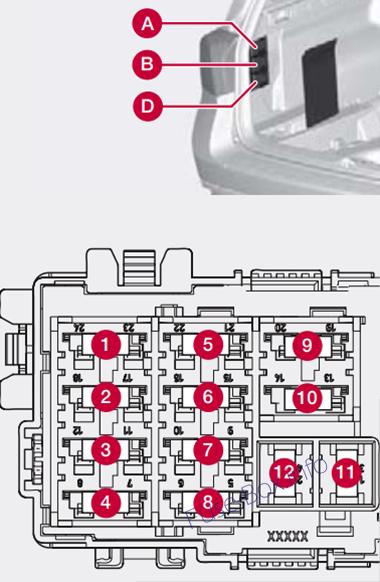

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Панель управления, дверь водителя | 25 |
| 2 | Панель управления, пассажирская дверь | 25 |
| 3 | Панель управления, задняя дверь, левая | 25 |
| 4 | Панель управления, задняя дверь, справа | 25 |
| 5 | Бронировать | |
| 6 | Розетка 12 В в багажном отделении, холодильник (опция) | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | Бронировать | |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье с электроприводом со стороны водителя | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | POT (автоматическое открывание задней двери) (опция) | 30 |
| Модуль В (белый): | ||
| 1 | Бронировать | |
| 2 | Модуль управления Four C (опция) | 15 |
| 3 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 4 | Обогрев переднего пассажирского сиденья (опция) | 15 |
| 5 | Обогрев заднего правого сиденья (опция) | 15 |
| 6 | Модуль управления полным приводом | 10 |
| 7 | Обогрев заднего левого сиденья (опция) | 15 |
| 8 | Бронировать | |
| 9 | Пассажирское сиденье с электроприводом | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз (опция) левый | 30 |
| 12 | Электрический стояночный тормоз (опция) правый | 30 |
| Модуль D (синий): | ||
| 1 | Дисплей RTI (опция), парковочная камера (опция) | 10 |
| 2 | Бронировать | |
| 3 | Басовый динамик | 25 |
| 4 | Бронировать | |
| 5 | Аудиоусилитель | 25 |
| 6 | Аудио система | 15 |
| 7 | Телефон | 5 |
| 8-12 | Бронировать |
2009
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель CEM KL30A | 50 |
| 2 | Первичный предохранитель CEM KL30B | 50 |
| 3 | Первичный предохранитель RJBA KL30 | 60 |
| 4 | Первичный предохранитель RJBB KL30 | 60 |
| 5 | Первичный предохранитель RJBD KL30 | 50 |
| 6 | Бронировать | |
| 7 | Подогреватель воздуха PTC (опция) | 100 |
| 8 | Бронировать | |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор | 40 |
| 12 | Бронировать | |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Бронировать | |
| 16 | Регулировка уровня фар (опция) (активный биксенон, биксенон) | 10 |
| 17 | Первичный предохранитель CEM | 20 |
| 18 | Радар, модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия. СРС | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка 12 В, переднее и заднее сиденье | 15 |
| 26 | Люк (опция), потолочная консоль/ECC (опция) | 10 |
| 27 | Реле, коробка моторного отсека | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач (опция) | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 35 | Система накаливания (5-цил. дизель) | 10 |
| 35 | EGR, VTC, Байпасная система охлаждения двигателя (4-цил. дизель) | 10 |
| 36 | Модуль управления двигателем (ECM) дроссельная заслонка бензин | 10 |
| 36 | Модуль управления двигателем (ECM) дроссельный дизель | 15 |
| 37 | Система впрыска, датчик массового расхода воздуха | 15 |
| 37 | Датчик массового расхода воздуха (4-цил.дизель) | 10 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAR Лямбда-зонд, Впрыск (бензин) | 15 |
| 39 | Лямбда-зонд (4-цил. бензин, 5-цил. дизель) | 10 |
| 40 | Подогреватель вентиляции картера (5-цил. бензин) | 10 |
| 40 | Подогрев дизельного фильтра, подогреватель вентиляции картера (4-цил. дизель) | 15 |
| 40 | Подогрев дизельного фильтра, подогреватель вентиляции картера (5-цил. дизель) | 20 |
| 41 | Не используется | 5 |
| 42 | Свечи накаливания (4-цилиндровый дизель) | 60 |
| 42 | Свечи накаливания (5-цил. дизель) | 70 |
| 43 | Бронировать | |
| 44 | Вентилятор охлаждения (4–5-цил. бензин, 4-цил. дизель) | 60 |
| 44 | Вентилятор охлаждения (V8,6-цил.бензин, 5-цил.дизель) | 80 |
Предохранители 16—33 и 35—41 типа «MiniFuse».
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1—7 и 42—44 относятся к типу «Midi Fuse» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 8—15 и 34 относятся к типу «JCASE» и должны заменяться только на официальной станции техобслуживания Volvo.
Предохранители 1—7 и 42—44 относятся к типу «Midi Fuse» и должны заменяться только на официальной станции техобслуживания Volvo.
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя | 5 |
| 2 | система SRS | 10 |
| 3 | АБС тормозит. Электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора (опция), воздушный отопитель (PTC) Подогрев сидений (опция) | 7.5 |
| 5 | Бронировать | |
| 6 | дисплей ИКМ. CD и радио, система RSE (опция) | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Бронировать | |
| 9 | Дальний свет | 15 |
| 10 | Люк (опция) | 20 |
| 11 | Фонари заднего хода. | 7.5 |
| 12 | Бронировать | |
| 13 | Передняя противотуманная фара (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | Бронировать | |
| 17 | Освещение крыши, панель управления дверью водителя/пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | Бронировать | |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок руля | 20 |
| 24 | Бронировать | |
| 25 | Замок, бак/задняя дверь | 10 |
| 26 | Сирена сигнализации. ЕСС | 5 |
| 27 | Кнопка старт/стоп | 5 |
| 28 | Выключатель стоп-сигнала | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Панель управления, дверь водителя | 25 |
| 2 | Панель управления, пассажирская дверь | 25 |
| 3 | Панель управления, задняя дверь, левая | 25 |
| 4 | Панель управления, задняя дверь, справа | 25 |
| 5 | Бронировать | |
| 6 | Розетка 12 В в багажном отделении, холодильник (опция) | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | Бронировать | |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье с электроприводом со стороны водителя | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | POT (автоматическое открывание задней двери) (опция) | 30 |
| Модуль В (белый): | ||
| 1 | Бронировать | |
| 2 | Модуль управления Four C (опция) | 15 |
| 3 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 4 | Обогрев переднего пассажирского сиденья (опция) | 15 |
| 5 | Обогрев заднего правого сиденья (опция) | 15 |
| 6 | Модуль управления полным приводом | 10 |
| 7 | Обогрев заднего левого сиденья (опция) | 15 |
| 8 | Бронировать | |
| 9 | Пассажирское сиденье с электроприводом | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз (опция) левый | 30 |
| 12 | Электрический стояночный тормоз (опция) правый | 30 |
| Модуль D (синий): | ||
| 1 | Дисплей RTI (опция), парковочная камера (опция) | 10 |
| 2 | Бронировать | |
| 3 | Басовый динамик | 25 |
| 4 | Бронировать | |
| 5 | Аудиоусилитель | 25 |
| 6 | Аудио система | 15 |
| 7 | Телефон | 5 |
| 8-12 | Бронировать |
2010
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 50 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные поворотные огни. Регулировка уровня фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | Радар. Модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка на 12 вольт, переднее и заднее сиденье; Развлекательная система для пассажиров задних сидений (RSE) (опция) | 15 |
| 26 | Люк (опция), потолочная консоль/ ECC (опция) | 10 |
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск | 15 |
| 40 | Обогреватель вентиляции картера | 10 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | - | |
| 44 | Охлаждающий вентилятор | 80 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя (опция) | 5 |
| 2 | система SRS | 10 |
| 3 | АБС тормозит. Электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора, подогрев сидений (опция) | 7.5 |
| 5 | - | |
| 6 | Дисплей ICM, CD и радио | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | - | |
| 9 | Дальний свет | 15 |
| 10 | Люк (опция) | 20 |
| 11 | Резервные огни | 7.5 |
| 12 | - | |
| 13 | Передний противотуманный фонарь (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | ||
| 17 | Верхнее плафон, панель управления дверью водителя/пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | Стеклоочиститель задней двери | 15 |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок рулевой колонки | 20 |
| 24 | - | |
| 25 | Замок, бак/задняя дверь | 10 |
| 26 | Сирена сигнализации. ЕСС | 5 |
| 27 | Кнопка ЗАПУСК/ОСТАНОВ ДВИГАТЕЛЯ | 5 |
| 28 | Выключатель стоп-сигнала | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Выключатели в двери водителя | 25 |
| 2 | Выключатели в пассажирской двери | 25 |
| 3 | Выключатели в задней двери со стороны водителя | 25 |
| 4 | Выключатели в задней двери со стороны пассажира | 25 |
| 5 | - | |
| 6 | Розетка 12 В в грузовом отсеке, охладитель (опция) | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | - | |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье водителя с электроприводом (опция) | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | Задняя дверь с электроприводом (опция) | 30 |
| Модуль В (белый): | ||
| 1 | ||
| 2 | Модуль управления Active Chassis System (опция) | |
| 3 | Сиденье водителя с подогревом (опция) | |
| 4 | Обогрев сиденья пассажира (опция) | |
| 5 | Обогрев заднего сиденья со стороны пассажира (опция) | |
| 6 | Модуль управления полным приводом | |
| 7 | Подогрев заднего сиденья со стороны водителя (опция) | |
| 8 | ||
| 9 | Сиденье пассажира с электроприводом (опция) | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз — сторона водителя (опция) | 30 |
| 12 | Электрический стояночный тормоз — сторона пассажира | 30 |
| Модуль D (синий): | ||
| 1 | Дисплей навигационной системы (опция) | 10 |
| 2 | - | |
| 3 | Сабвуфер (опция) | 25 |
| 4 | Спутниковое радио SIRIUS (опция) | 5 |
| 5 | Аудиоусилитель (опция) | 25 |
| 6 | Аудио система | 15 |
| 7 | ||
| 8-12 | резерв |
