Предохранители и реле Volvo V70 / XC70 (2011-2016)
Схемы относятся к указанным годам и вариантам Volvo V70 / XC70 (2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Оглавление
Расположение предохранителей Volvo V70 / XC70 2011-2016
Предохранители прикуривателя (розетки) в Volvo V70 / XC70 Это предохранители №7 (розетка 12 В — грузовой отсек) и № 22 (розетка 12 В — туннельная консоль) в блоке предохранителей «А» под перчаточным ящиком.
Расположение блока предохранителей
Расположение блока предохранителей

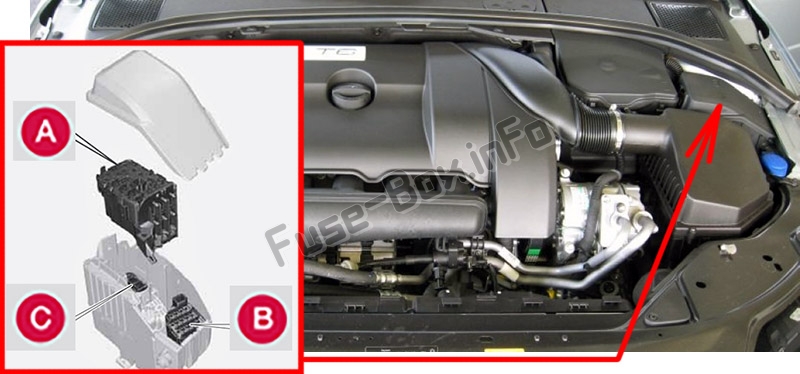

1) Моторный отсек

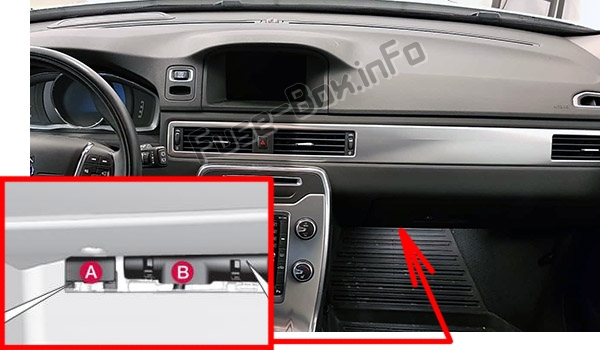

2) Под перчаточным ящиком Fusebox A (Общие предохранители)
3) Блок предохранителей B под перчаточным ящиком (предохранители модуля управления)
Блоки предохранителей расположены под облицовкой.
В автомобиле с правым рулем блок предохранителей под перчаточным ящиком меняет сторону.

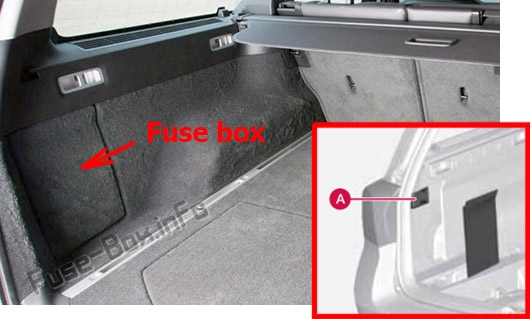

4) грузовой отсек
Находится за обивкой с левой стороны багажника.

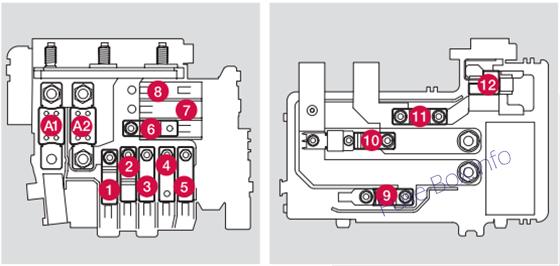

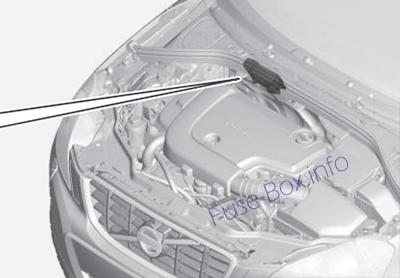

5) Холодная зона моторного отсека (только Start/Stop)
Схемы блока предохранителей
Схемы блока предохранителей
2011

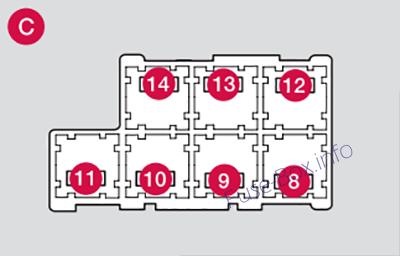

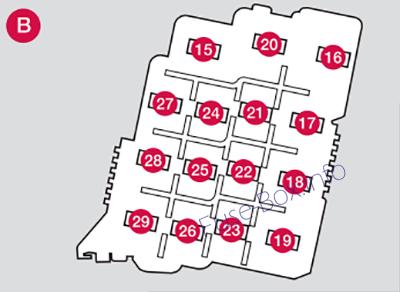

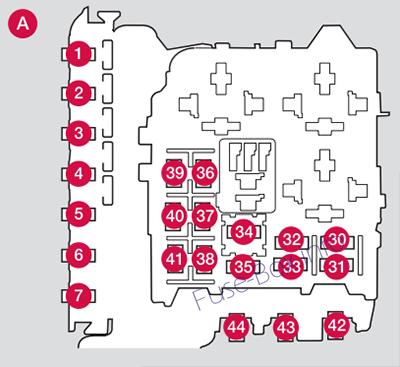

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель CEM KL30B | 50 |
| 2 | Первичный предохранитель CEM KL30A | 50 |
| 3 | Первичный предохранитель RJBA KL30 | 60 |
| 4 | Первичный предохранитель CJB KL30 | 60 |
| 5 | Первичный предохранитель CJB 15E KL30 | 60 |
| 6 | ||
| 7 | Подогреватель воздуха PTC (опция) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Регулировка уровня фар (опция) (ксенон, активный ксенон) | 10 |
| 17 | Первичный предохранитель CEM | 20 |
| 18 | АБС 15-подача | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия. СРС | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос 5-цил. Бензин Турбо и GTDI Электрогидравлический усилитель руля 1.6 DRIVe | 5 |
| 23 | Панель освещения | 5 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | Реле, коробка моторного отсека | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач (опция) | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания 4-цил. бензин, Модуль управления накалом | 10 |
| 35 | Катушки зажигания 5, 6-цил. бензин | 20 |
| 35 | ||
| 35 | EGR, TCV (2.0D); Топливный насос л.с. (1.6D) | 10 |
| 36 | Модуль управления двигателем, дроссельная заслонка бензин | 10 |
| 36 | Модуль управления двигателем, дроссельная заслонка | 15 |
| 37 | Система впрыска (4-, 5-, 6-цил. бензин), датчик массового расхода воздуха (5, 6-цил. бензин), ECM (6-цил.); ДМРВ, клапаны (5-цил. дизель); ДМРВ, блок управления двигателем, дроссельная заслонка (1.6D) | 15 |
| 37 | Датчик массового расхода воздуха (2.0D) | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP, Лямбда-зонд, Впрыск (бензин) | 15 |
| 39 | Лямбда-зонд (4-цил. бензин, 5-цил. дизель) | 10 |
| 40 | ||
| 40 | Вакуумный насос, клапан картера (5-цил. турбо, 2.0 GTDI); Подогрев дизельного фильтра | 20 |
| 41 | Подогреватель вентиляции картера (5-цил. дизель) | 5 |
| 42 | Свечи накаливания (4-цил. дизель) | 60 |
| 42 | Свечи накаливания (5-цил. Дизель) | 70 |
| 43 | Вентилятор охлаждения (4-5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин), (5-цил. дизель) | 80 |
| 43 | - | - |
| 44 | Электрогидравлический усилитель руля (1.6D) | 80 |
| 44 | Электрогидравлический усилитель руля (другое) | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской. Volvo рекомендует авторизованную мастерскую Volvo.
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».

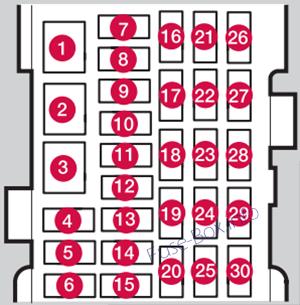

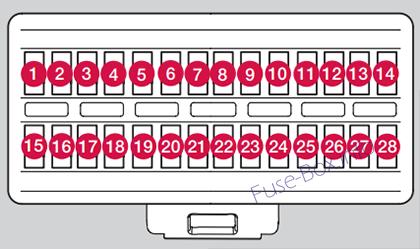

Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель, блок управления, аудиосистема; Басовый динамик | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | Складной подголовник (опция) | 15 |
| 16 | - | - |
| 17 | Радио, дисплей, RTI (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Телефон, Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), внутреннее освещение в крыше, климатический датчик | 5 |
| 22 | прикуриватель Заднее сиденье; Развлечения (RSE) (опция) | 15 |
| 23 | Обогрев сидений (со стороны пассажира) | 15 |
| 24 | Обогрев сиденья (со стороны водителя) | 15 |
| 25 | ||
| 26 | Обогрев сиденья со стороны заднего пассажира справа (опция) | 15 |
| 27 | Обогрев сиденья заднего пассажира слева (опция) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), RTI (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 10 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Задний стеклоочиститель | 15 |
| 2 | - | - |
| 3 | Освещение салона, Сиденье водителя с электроприводом (опция) | 7,5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок сзади, лючок бензобака | 10 |
| 9 | Шайбы | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Открытие задней двери | 10 |
| 12 | Замок задней двери | 10 |
| 13 | Топливный насос | 20 |
| 14 | Приемник дистанционного ключа, Сигнализация (опция), Климат | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сигнализация/OBDII | 5 |
| 17 | ||
| 18 | Воздушная подушка | 10 |
| 19 | Система предупреждения о столкновении, передний радар | 5 |
| 20 | Педаль акселератора, электрообогреватель двигателя (дизель), наружные зеркала с электроприводом (опция), обогрев задних сидений (опция) | 7,5 |
| 21 | Информационно-развлекательная система (ICM), компакт-диск и радио (не премиум-класса и не с высокой производительностью) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Солнечная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |

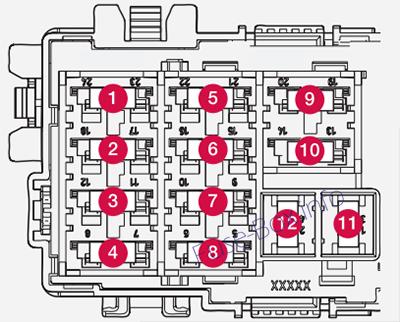

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей A под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей A под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | - | |
| 7 | Элемент PTC, подогреватель воздуха (опция) (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Корректор фар (опция), Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем, модуль управления коробкой передач, подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Катушка реле, реле, вакуумный насос (5-цил. бензин) | 5 |
| 23 | Управление фарами | 5 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | Катушки внутреннего реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле, главное реле, система управления двигателем, блок управления двигателем (5, 6-цил. бензин) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Компрессор кондиционера (кроме 5-цил. дизельного двигателя), Насос охлаждающей жидкости (5-цил. дизельный двигатель Start/Stop) | 15 |
| 33 | Катушка реле, реле, компрессор кондиционера (не 5-цил. дизель), Катушка реле, реле, насос охлаждающей жидкости (5-цил. дизель Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека Старт/Стоп | 5 |
| 34 | Соленоид исполнительного механизма, стартер (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (4-цил. бензин), Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Катушки зажигания (5, 6-цил. бензин), Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (бензин) | 10 |
| 36 | Модуль управления двигателем (дизель) | 15 |
| 37 | Клапаны (бензин 1,6 л), ДМРВ (бензин 1,6 л) ДМРВ (D4162T), регулирующий клапан, расход топлива (D4162T) | 10 |
| 37 | Датчик массового расхода воздуха (5, 6-цил.), Клапаны управления (5-цил. дизель), Форсунки (5, 6-цил. бензин), Модуль управления двигателем (6-цил.) | 15 |
| 38 | Компрессор кондиционера (5, 6-цил.), Клапаны двигателя, Модуль управления двигателем (6-цил.) Соленоиды (6-цил. без турбокомпрессора), Приводные двигатели, впускной коллектор (6-цил. без турбонаддува), Масса датчик расхода воздуха (4-цил. 2,0 л бензин), датчик уровня масла (5-цил. дизель) насос охлаждающей жидкости (D4162T) | 10 |
| 39 | Лямбда-зонды (4-цил. бензин), лямбда-зонд (дизель), блок управления, крышка радиатора (ручной 5-цил. 2,0 л дизель) | 10 |
| 39 | Клапан EVAP (5, 6-цил. бензин), лямбда-зонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (бензин 1.61 Start/Stop) | 10 |
| 40 | Вакуумный насос (5-цил. Бензин), Подогреватель вентиляции картера (5-цил. Бензин), Подогрев дизельного фильтра | 20 |
| 41 | Подогреватель вентиляции картера (5-цил. дизель) | 10 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-цил., 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской. Volvo рекомендует авторизованную мастерскую Volvo.
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель, блок управления, аудиосистема; Басовый динамик | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | Складной подголовник (опция) | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Модуль управления аудиосистемой (опция) Цифровое радио (опция), ТВ (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телефон, Bluetooth (опция) | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк в крыше (опция), внутреннее освещение в крыше, климатический датчик | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Управление фаркопом (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 10 |
| 30 | Активное шасси Four-C (опция) | 10 |

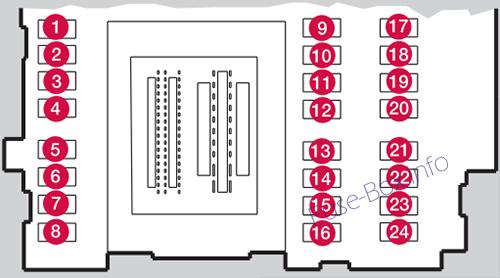

Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Задний стеклоочиститель | 15 |
| 2 | - | - |
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7,5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок сзади, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Отпирание, задняя дверь | 10 |
| 12 | ||
| 13 | Топливный насос | 20 |
| 14 | Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Воздушная подушка | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Педаль акселератора, электрообогреватель двигателя (дизель), наружные зеркала с электроприводом (опция), обогрев задних сидений (опция) | 7,5 |
| 21 | Информационно-развлекательная система (ICM), компакт-диск и радио (не премиум-класса и не с высокой производительностью) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Солнечная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком, центральный электрический блок в салоне с блоком предохранителей A под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Элемент PTC, подогреватель воздуха (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 4 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Соленоид привода, стартер | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) (Резервная батарея опорного напряжения) | 15 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2013
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей A под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель центрального электрического блока в салоне с блоком предохранителей A под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | - | |
| 7 | Элемент PTC, подогреватель воздуха (опция) (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | - | - |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Корректор фар (опция), Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель рулевого управления, зависящий от скорости (опция) | 5 |
| 20 | Модуль управления двигателем, модуль управления коробкой передач, подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Управление фарами | 5 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | Катушки внутреннего реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем; Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (не 5-цил. дизель); Насос охлаждающей жидкости (5-цил. дизель Start/Stop) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (кроме 5-цил. дизельного двигателя); Катушка реле в реле насоса охлаждающей жидкости (5-цил. дизель Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (Для автомобилей с функцией Старт/Стоп этот предохранитель расположен пустой) | 30 |
| 35 | Катушки зажигания (4-цил. бензин), Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Катушки зажигания (5, 6-цил. бензин), Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (бензин) | 10 |
| 36 | Модуль управления двигателем (дизель) | 15 |
| 37 | Клапаны (бензин 1,6 л), ДМРВ (бензин 1,6 л) ДМРВ (D4162T), регулирующий клапан, расход топлива (D4162T) | 10 |
| 37 | Датчик массового расхода воздуха (5, 6-цил.), Клапаны управления (5-цил. дизель), Форсунки (5, 6-цил. бензин), Модуль управления двигателем (6-цил.) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны, модуль управления двигателем (6-цил.) Соленоиды (6-цил. без турбонаддува); Исполнительные двигатели, впускной коллектор (6-цил. без турбонаддува); Датчик массового расхода воздуха (4-цил. 2,0 л бензин, 5-цил. бензин); Датчик уровня масла (5-цил. дизель) Насос охлаждающей жидкости (D4162T) | 10 |
| 39 | Лямбда-зонды (4-цил. бензин), лямбда-зонд (дизель), блок управления, крышка радиатора (ручной 5-цил. 2,0 л дизель) | 10 |
| 39 | Клапан EVAP (5, 6-цил. бензин), лямбда-зонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (1,6 л бензиновый Start/Stop, 5-цил. бензиновый Start/Stop); Подогреватель вентиляции картера (5-цил. бензин); Масляный насос АКПП (5-цил. бензин Старт/Стоп) | 10 |
| 40 | Подогрев дизельного фильтра | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Старт/Стоп) | 10 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-цил., 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской. Volvo рекомендует авторизованную мастерскую Volvo.
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция) Цифровое радио (опция), ТВ (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телефон, Bluetooth (опция) | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк в крыше (опция), внутреннее освещение в крыше, климатический датчик | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Управление фаркопом (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Задний стеклоочиститель | 15 |
| 2 | - | - |
| 3 | Внутреннее освещение, панель управления дверью водителя, электрические стеклоподъемники, передние сиденья с электроприводом (опция), устройство открывания гаражных ворот с дистанционным управлением (опция) | 7,5 |
| 4 | Информационный дисплей (DIM) | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок сзади, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Отпирание, задняя дверь | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Воздушная подушка | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Педаль акселератора, электрообогреватель двигателя (дизель), наружные зеркала с электроприводом (опция), обогрев задних сидений (опция) | 7,5 |
| 21 | Информационно-развлекательная система (ICM), компакт-диск и радио (не премиум-класса и не с высокой производительностью) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Солнечная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком, центральный электрический блок в салоне с блоком предохранителей A под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Элемент PTC, подогреватель воздуха (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) с блоком предохранителей B под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 4 | Основной предохранитель центрального электрического блока в салоне с блоком предохранителей А под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (ЦЭМ) - батарея поддержки эталонного напряжения; Аккумулятор поддержки точки зарядки | 15 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2014
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 5 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Дополнительный электроотопитель (опция) (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Обогрев ветрового стекла (опция), левая сторона | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | Обогрев ветрового стекла (опция), правая сторона | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватель фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | - |
| 23 | Выключатели света | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем; Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7), 5-, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (кроме 4-цил. 2,0 л (однако относится к двигателю B4204T7), а не 5-цил. дизельного двигателя); Вспомогательный насос охлаждающей жидкости (4-цил. 2,0 1 дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (кроме 5-цил. дизельного двигателя); Катушка реле в реле насоса охлаждающей жидкости (бензиновый двигатель 1,6 л Start/Stop); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Катушки зажигания (бензин 1,6 л, двигатель B4204T7); Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7)); Катушки зажигания (5, 6-цил. бензин); Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (бензиновый, кроме 4-цил. 2,0 л (однако относится к двигателю B4204T7)) | 10 |
| 36 | Модуль управления двигателем (дизель 1,6 л, 5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил. 2,0 л (не относится к двигателю B4204T7)) | 20 |
| 37 | Клапана (бензин 1,6 л); датчик массового расхода воздуха (1,6 л, 4-цил. 2,0 л (не относится к двигателю B4204T7)); Термостат (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Клапан EVAP (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Клапан охлаждения системы климат-контроля (4-цил. 2,0 л дизель); Помпа охлаждения EGR (4-цил. 2,0 л дизель) Датчик массового расхода воздуха (двигатель D4162T); Клапан управления подачей топлива (двигатель Д4162Т) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензин); Модуль управления двигателем (5-цил. бензин, 6-цил.) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапана (1,6 л, двигатель B4204T7; 5-цил., 6-цил.); Модуль управления двигателем (6-цил.); Соленоиды (6-цил. без турбонаддува); Исполнительные двигатели, впускной коллектор (6-цил. без турбонаддува); Датчик массового расхода воздуха (двигатель B4204T7; 5-цил. бензин); Датчик уровня масла (5-цил. дизель) | 10 |
| 38 | Клапана (4-цил. 2,0 л (Не относится к двигателю B4204T7)); Масляный насос (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Лямбда-зонд, центральный (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); Лямбда-зонд, задний (4-цил. 2,0 л дизель) | 15 |
| 39 | Лямбда-зонды (бензин 1,6 л, двигатель B4204T7); Лямбдазонд (5-цил. Дизель); Блок управления, крышка валика радиатора (дизель 1,6 л, 5-цил. дизель) | 10 |
| 39 | Лямбда-зонд передний (4-цил. 2,0 л (не касается двигателя B4204T7)); Лямбда-зонд, задний (4-цил. 2,0 л бензин (не относится к двигателю B4204T7)); клапан EVAP (5, 6-цил. бензин); Лямбдазонды (5, 6-цил. бензин) | 15 |
| 40 | Насос охлаждающей жидкости (бензиновый Start/Stop 1,6 л); Подогреватель вентиляции картерных газов (5-цил. бензин); Масляный насос АКПП(5-цил. бензин Старт/Стоп) | 10 |
| 40 | Катушки зажигания (4-цил. 2,0 л, бензин (не относится к двигателю B4204T7)) | 15 |
| 40 | Подогрев дизельного фильтра | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 41 | Электромагнитная муфта кондиционера (4-цил. 2,0 л (не относится к двигателю B4204T7)); Модуль управления накалом (4-цил. 2,0 1 дизель); Масляный насос (4-цил. 2,0 1 дизель) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. 2,0 1 бензин (не относится к двигателю B4204T7)) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (1,6 л, 4-цил. 2,0 л бензин, 5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-цил. 2,0 л дизель, 5-цил. дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской. Volvo рекомендует авторизованную мастерскую Volvo.
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | Рулевое колесо с подогревом (опция) | 10 |
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция) Цифровое радио (опция), ТВ (опция) | 10 |
| 18 | Аудио | 15 |
| 19 | Телефон, Bluetooth (опция) | 5 |
| 20 | Мультимедийная система для заднего сиденья (RSE) (опция) | 7.5 |
| 21 | Люк в крыше (опция), внутреннее освещение в крыше, климатический датчик | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений (со стороны пассажира) | 15 |
| 27 | Обогрев сиденья (со стороны водителя) | 15 |
| 28 | Помощь при парковке (опция), Парковочная камера (опция), Управление фаркопом (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Задний стеклоочиститель | 15 |
| 2 | - | - |
| 3 | Освещение салона; Панель управления водительской двери, электростеклоподъемники; Устройство открывания гаражных ворот с дистанционным управлением (опция); Передние сиденья с электроприводом (опция) | 7,5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок сзади, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Отпирание, задняя дверь | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Воздушная подушка | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Датчик педали акселератора; Затемняющееся внутреннее зеркало заднего вида (опция); Обогрев задних сидений (опция); Электрический дополнительный обогреватель (опция) | 7,5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Солнечная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Электрический дополнительный обогреватель (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (ЦЭМ) - батарея поддержки эталонного напряжения; Аккумулятор поддержки точки зарядки | 15 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
2015
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в грузовом отсеке (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло со стороны водителя (опция) | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической системы (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой со стороны пассажира (опция) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Модуль управления двигателем (4-цил. двигатели); Катушки зажигания (5-/6-цил. двигатели), конденсатор (6-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. и 6-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-/6-цил. двигатели: система впрыска, расходомер воздуха (только 6-цил. двигатели), блок управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-/6-цил. двигатели), клапаны двигателя, блок управления двигателем (6-цил. двигатели), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 6-цил.) ) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с подогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-/6-цил. двигатели), подогреваемые лямбда-зонды (5-/6-цил. двигатели) | 15 |
| 40 | Масляный насос (автоматическая коробка передач)/обогреватель вентиляции картера (5-цил. двигатели) | 10 |
| 40 | Катушки зажигания | 15 |
| 41 | Обнаружение утечки топлива (5-/6-цил. двигатели), блок управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цил. двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Охлаждающий вентилятор | 60 (4/5-цил. двигатели) |
| 43 | Охлаждающий вентилятор | 80 (6-цил. двигатели) |
| 44 | Усилитель руля | 100 |
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | - | |
| 3 | - | |
| 4 | Рулевое колесо с подогревом (опция) | 10 |
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | - | |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система: усилитель, спутниковое радио SiriusXM (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления тягово-сцепным устройством (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | Омыватель стекла багажника | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под перчаточным ящиком, центральный электрический модуль в багажном отделении | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в грузовом отсеке | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
2016
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Дополнительный электроотопитель (опция) (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Обогрев ветрового стекла (опция) , левая сторона (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | Обогрев ветрового стекла (опция), правая сторона (Для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | - |
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле системы управления двигателем (5, 6-цил.); Модуль управления двигателем (5, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (5, 6-цил. бензин); Вспомогательный насос охлаждающей жидкости (4-цил. дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (5-, 6-цил. бензин); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (5, 6-цил. бензин) (Для автомобилей с функцией Старт/Стоп это место предохранителя пусто) | 30 |
| 35 | Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.); Катушки зажигания (5, 6-цил. бензин); Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 36 | Модуль управления двигателем (5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат(4-цил. бензин); клапан EVAP (4-цил. бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензин); Модуль управления двигателем (5, 6-цил. бензин) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны (5, 6-цил.); Модуль управления двигателем (6-цил.); Датчик массового расхода воздуха (5-цил. бензин); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. бензин); Лямбда-зонд, центральный (4-цил. бензин); Лямбда-зонд, задний (4-цил. Дизель) | 15 |
| 39 | Лямбда-зонд передний (4-цил.); Лямбда-зонд, задний (4-цил. бензин); клапан EVAP (5, 6-цил. бензин); Лямбда-зонды (5, 6-цил.); Крышка ролика радиатора модуля управления (5-цил. дизель) | 15 |
| 40 | Насос охлаждающей жидкости (5-цил. бензин); Подогреватель вентиляции картерных газов (5-цил. бензин); Масляный насос АКПП (5-цил. бензиновый Start/Stop) | 10 |
| 40 | Катушки зажигания (4-цил. бензин) | 15 |
| 40 | Подогрев дизельного фильтра (дизель) | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления накалом (4-цил. дизель); Масляный насос (4-цил. Дизель) | 7.5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-, 5-цил. дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской. Volvo рекомендует авторизованную мастерскую Volvo.
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Предохранители 8–15 и 34 относятся к типу «JCASE», и для их замены рекомендуется посетить официальную мастерскую Volvo.
Предохранители 16–33 и 35–41 относятся к типу «MiniFuse».
Под перчаточным ящиком (блок предохранителей A)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | Рулевое колесо с подогревом (опция) | 10 |
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой или экран (некоторые варианты моделей) | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция) Цифровое радио (опция), ТВ (опция) | 10 |
| 18 | Модуль управления аудиосистемой или модуль управления Sensus (некоторые варианты моделей) | 15 |
| 19 | Телефон, Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция), внутреннее освещение в крыше, климатический датчик | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | ||
| 26 | Обогрев сидений со стороны переднего пассажира; Вентиляция сидений со стороны переднего пассажира (опция) | 15 |
| 27 | Обогрев переднего сиденья со стороны водителя Вентиляция переднего сиденья со стороны водителя (опция) | 15 |
| 28 | Помощь при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под перчаточным ящиком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Задний стеклоочиститель | 15 |
| 2 | - | - |
| 3 | Освещение салона; Панель управления водительской двери, электростеклоподъемники; Устройство открывания гаражных ворот с дистанционным управлением (опция); Передние сиденья с электроприводом (опция) | 7,5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, адаптивный круиз-контроль (опция), система предупреждения о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, Датчик дождя | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок сзади, лючок бензобака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватели ветрового стекла | 15 |
| 11 | Отпирание, задняя дверь | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция), разъем канала передачи данных OBDII | 5 |
| 17 | ||
| 18 | Воздушная подушка | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Датчик педали акселератора; Затемняющееся внутреннее зеркало заднего вида (опция); Обогрев задних сидений (опция); Электрический дополнительный обогреватель (опция) | 7,5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Солнечная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз, левый | 30 |
| 2 | Электрический стояночный тормоз, правый | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | POT (автоматическое открывание задней двери) (опция) | 30 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Электрический дополнительный обогреватель (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | 50 | |
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) - батарея поддержки эталонного напряжения | 5 |
Предохранители A1 и A2 относятся к типу «MEGA Fuse» и должны заменяться только в мастерской.
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
Предохранители 1-11 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранитель 12 относится к типу «Мини-предохранитель».
