Предохранители и реле Volvo V90 (2017-2019…)
Схемы относятся к указанным годам и вариантам Volvo V90 (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo V90 2017-2019…
Предохранители прикуривателя (розетка) в Volvo V90 это предохранители № 24, № 25, № 26 в блоке предохранителей моторного отсека и предохранитель № 2 (гнездо 120/230 В на задней стороне туннельной консоли — опция) в блоке предохранителей под перчаточным ящиком.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

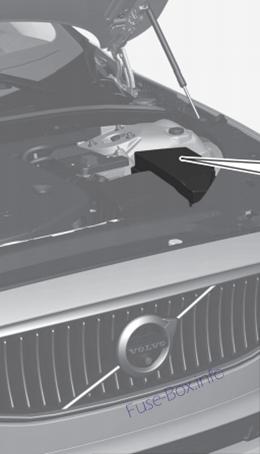

1) Моторный отсек

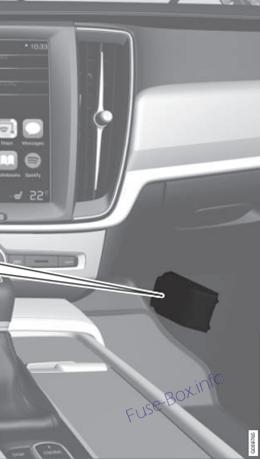

2) Под бардачком
3) Грузовой отсек
Схемы блока предохранителей
Схемы блока предохранителей
2017

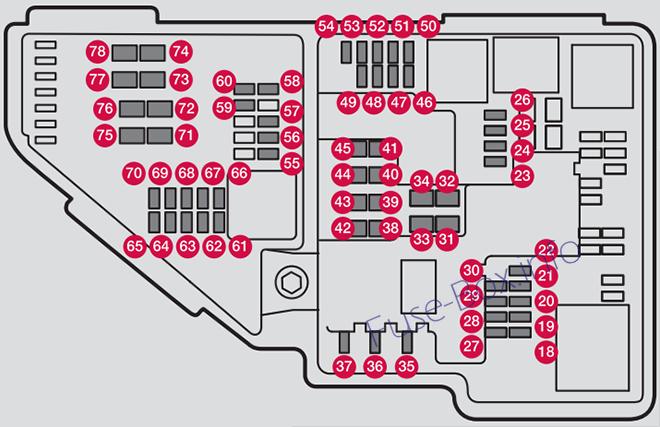

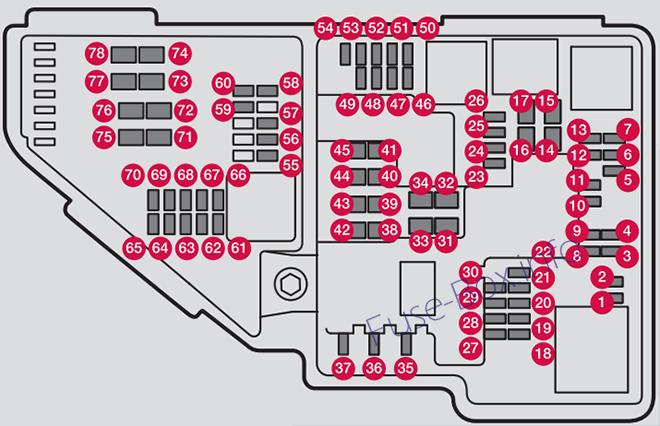

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Разъем USB на передней панели (опция) | 5 |
| 24 | 12-вольтовая розетка в передней туннельной консоли | 15 |
| 25 | Розетка на 12 В на задней стороне туннельной консоли, розетка на 12 В на туннельной консоли между задними сиденьями | 15 |
| 26 | 12-вольтовая розетка в грузовом отсеке | 15 |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | Обогрев лобового стекла со стороны водителя (опция) | Шунт |
| 32 | Обогрев лобового стекла со стороны водителя (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватель ветрового стекла | 25 |
| 35 | - | - |
| 36 | Horn | 20 |
| 37 | Сирена сигнализации (опция) | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Дворники | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогрев лобового стекла со стороны пассажира (опция) | 40 |
| 42 | ||
| 43 | Модуль управления тормозной системой (насос ABS) | 40 |
| 44 | ||
| 45 | Обогрев лобового стекла со стороны пассажира (опция) | Шунт |
| 46 | Питание при включении зажигания на: блок управления двигателем, элементы трансмиссии, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой | 5 |
| 47 | - | - |
| 48 | Фара со стороны пассажира | 7.5 |
| 49 | - | - |
| 50 | - | - |
| 51 | Модуль управления соединениями аккумуляторной батареи | 5 |
| 52 | подушки безопасности; Датчик веса пассажира (OWS) | 5 |
| 53 | Фара со стороны водителя | 7.5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления коробкой передач | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | Модуль управления двигателем; привод; Клапан турбонагнетателя | 20 |
| 62 | Соленоиды; Клапаны; Термостат системы охлаждения двигателя | 10 |
| 63 | Вакуумные регуляторы; Клапан | 7.5 |
| 64 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обнаружение утечки топлива | 5 |
| 65 | - | - |
| 66 | Датчики кислорода с подогревом (передний и задний) | 15 |
| 67 | соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем | 20 |
| 70 | Катушка зажигания; Свечи зажигания | 15 |
| 71 | - | - |
| 72 | - | - |
| 73 | - | - |
| 74 | - | - |
| 75 | - | - |
| 76 | - | - |
| 77 | Пусковой двигатель | Шунт |
| 78 | Пусковой двигатель | 40 |
Предохранители 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

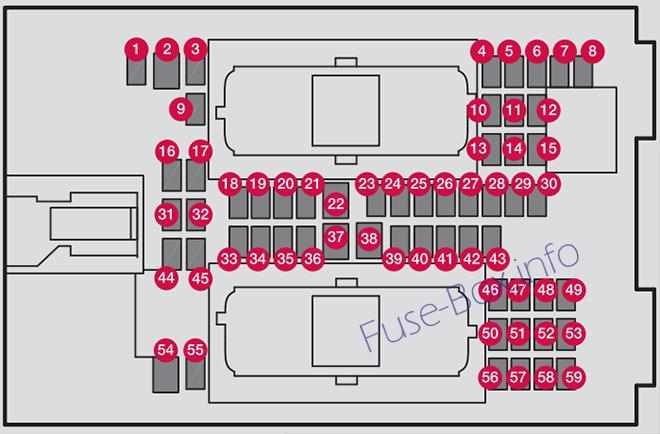

Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | - | - |
| 2 | Розетка 120 В на задней стороне туннельной консоли (опция) | 30 |
| 3 | - | - |
| 4 | Датчик движения системы охранной сигнализации (только на некоторых рынках) | 5 |
| 5 | Медиа плеер | 5 |
| 6 | Приборная доска | 5 |
| 7 | Кнопки на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | - | - |
| 10 | - | - |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и стояночного тормоза | 5 |
| 13 | Модуль обогрева рулевого колеса (опция) | 15 |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Модуль управления климатической системой | 10 |
| 19 | ||
| 20 | Бортовая диагностика (OBDII) | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора климатической системы (передний) | 40 |
| 23 | - | - |
| 24 | Подсветка приборов; вежливое освещение; Функция автозатемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Передние сиденья с электроприводом (опция) | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Люк и козырек от солнца (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение вежливости | 5 |
| 29 | - | - |
| 30 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности, индикатор боковой подушки безопасности переднего пассажира) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Модуль двери заднего пассажира | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | модуль управления интернет-соединением; Модуль управления Volvo On Call | 5 |
| 36 | Модуль задней двери со стороны водителя | 20 |
| 37 | Модуль управления информационно-развлекательной системой (усилитель) | 40 |
| 38 | - | - |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функция массажа передних сидений. | 5 |
| 41 | - | - |
| 42 | - | - |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя (опция) | 15 |
| 47 | Обогрев переднего сиденья со стороны пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | - | - |
| 50 | Модуль передней двери со стороны водителя | 20 |
| 51 | Активный модуль управления шасси (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Модуль передней двери со стороны переднего пассажира | 20 |
| 57 | - | - |
| 58 | - | - |
| 59 | Автоматический выключатель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

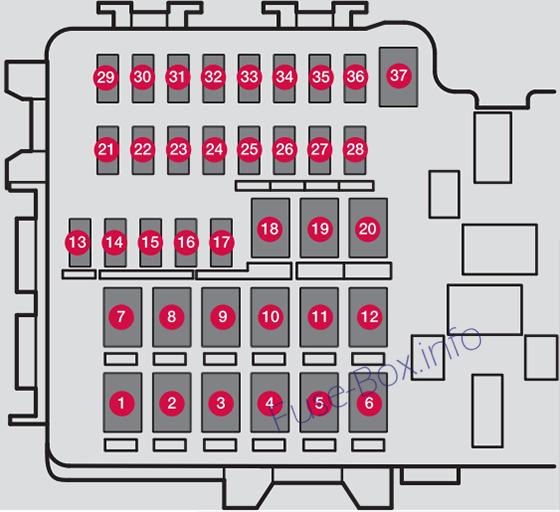

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель замка спинки заднего сиденья со стороны пассажира | 15 |
| 5 | - | - |
| 6 | Электродвигатель замка спинки заднего сиденья со стороны водителя | 30 |
| 7 | ||
| 8 | ||
| 9 | Замок багажника с электроприводом (опция) | 25 |
| 10 | Модуль электропривода переднего сиденья (со стороны пассажира) | 20 |
| 11 | Модуль управления сцепкой прицепа (опция) | 40 |
| 12 | Модуль натяжителя ремня безопасности (со стороны пассажира) | 40 |
| 13 | Внутренние обмотки реле | 5 |
| 14 | ||
| 15 | Модуль обнаружения движения ноги для открывания замка багажника с электроприводом (опция) | 5 |
| 16 | ||
| 17 | ||
| 18 | Модуль управления сцепкой прицепа (опция) | 25 |
| 19 | Модуль электропривода переднего сиденья (водителя) (опция) | 20 |
| 20 | Модуль натяжителя ремня безопасности (со стороны водителя) | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | Модули подушек безопасности и преднатяжителей ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 29 | - | - |
| 30 | Информация о слепых зонах (BUS) (опция) | 5 |
| 31 | - | - |
| 32 | Модули натяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм системы выпуска | 5 |
| 34 | - | - |
| 35 | Модуль управления полным приводом (опция) | 15 |
| 36 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 37 | - | - |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2018

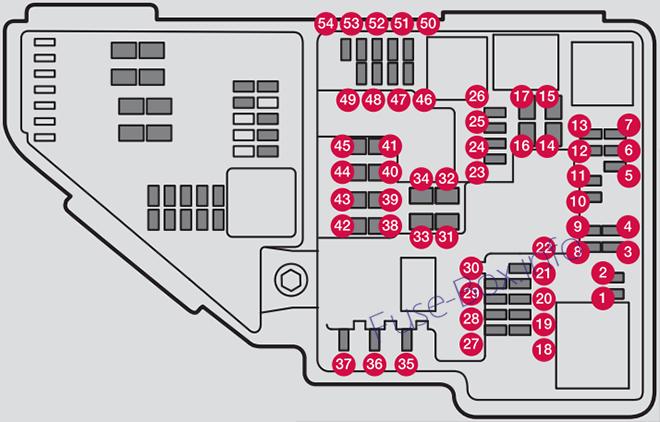

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | Катушки зажигания (бензин); Свечи зажигания (бензин) | 15 |
| 5 | Соленоид масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центральный (бензин); Лямбда-зонд, задний (дизель) | 15 |
| 6 | Вакуумные регуляторы; Клапан; Клапан выходного импульса (дизель) | 7.5 |
| 7 | Модуль управления двигателем; привод; Дроссельный узел; клапан EGR (дизель); Датчик положения турбо (дизель); Клапан турбонагнетателя (бензин) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | ||
| 10 | Соленоиды (бензин); Клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); Модуль управления накалом (дизель) | 10 |
| 11 | Модуль управления кожухом ролика спойлера; Модуль управления кожухом валика радиатора; Катушки реле выходного импульса (дизель) | 5 |
| 12 | Обогрев лямбда-зонда (опция) (Относится к варианту модели Bi-Fuel); Модуль управления автомобильным газом (относится к варианту модели Bi-Fuel); Лямбда-зонд, передний; Лямбда-зонд, задний (бензин) | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Пусковой двигатель | 40 |
| 15 | Пусковой двигатель | Шунт |
| 16 | Модуль управления автомобильным газом (опция) (относится к варианту модели Bi-Fuel) | 15 |
| 16 | Подогреватель топливного фильтра (дизель) | 30 |
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | Розетка 12 В в туннельной консоли спереди | 15 |
| 25 | Розетка 12 В в туннельной консоли, у места для ног второго ряда сидений | 15 |
| 26 | Розетка 12 В в багажном отделении (опция) | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Обогрев лобового стекла с левой стороны (опция) | Шунт |
| 32 | Обогрев лобового стекла с левой стороны (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватели ветрового стекла | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Horn | 20 |
| 37 | Сирена (опция) | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогрев правого ветрового стекла (опция) | 40 |
| 42 | Стояночный обогреватель (опция) | 20 |
| 43 | Блок управления тормозной системой (насос ABS) | 40 |
| 44 | - | - |
| 45 | Обогрев правого ветрового стекла (опция) | Шунт |
| 46 | Поставляется при включенном зажигании: Блок управления двигателем; компоненты трансмиссии; Электрический сервоусилитель руля; Центральный электронный модуль; Модуль управления тормозной системой | 5 |
| 47 | ||
| 48 | Правая фара | 7.5 |
| 48 | Правая фара, некоторые варианты светодиодов | 7.5 |
| 49 | - | - |
| 50 | - | - |
| 51 | Модуль управления включением батареи | 5 |
| 52 | Подушки безопасности | 5 |
| 53 | Левая фара | 7.5 |
| 53 | Левая фара, некоторые варианты LEDC | 7.5 |
| 54 | Датчик педали акселератора | 5 |
Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | Розетка 230 В в туннельной консоли, у места для ног заднего сиденья (опция) | 30 |
| 3 | - | - |
| 4 | Детектор движения (опция) | 5 |
| 5 | Медиа плеер | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и управления стояночным тормозом | 5 |
| 13 | Рулевой модуль для обогрева рулевого колеса (опция) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль управления системой климат-контроля | 10 |
| 19 | Блокировка руля | 7.5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора системы климат-контроля, передний | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Управляет освещением; Освещение салона; Затемнение внутреннего зеркала заднего вида (опция); Датчик дождя и света (опция); Клавиатура в туннельной консоли, рядом с местом для ног заднего сиденья (опция); Передние сиденья с электроприводом (опция); Панели управления в задних дверях | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Панорамная крыша с солнцезащитной шторкой (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение салона | 5 |
| 29 | ||
| 30 | Дисплей в потолочной консоли (напоминание о непристегнутом ремне/индикатор подушки безопасности на переднем пассажирском сиденье) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в грузовом отсеке | 10 |
| 35 | Модуль управления для онлайн-автомобиля: Модуль управления для Volvo On Call | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Модуль управления аудиосистемой (усилитель) (некоторые варианты) | 40 |
| 38 | - | - |
| 39 | Модуль для многодиапазонной антенны | 5 |
| 40 | Модули комфорта сидений (массаж) передние (опция) | 5 |
| 41 | ||
| 42 | Стеклоочиститель заднего стекла | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя | 15 |
| 47 | Обогрев переднего пассажирского сиденья | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | ||
| 50 | Дверной модуль в левой передней двери | 20 |
| 51 | Модуль управления подвеской (активное шасси) (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Дверной модуль в правой передней двери | 20 |
| 57 | - | - |
| 58 | ТВ (опция) (некоторые рынки) | 5 |
| 59 | Первичный предохранитель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель блокировки спинки заднего сиденья с правой стороны | 15 |
| 5 | ||
| 6 | Электродвигатель блокировки спинки заднего сиденья с левой стороны | 15 |
| 7 | ||
| 8 | Модуль управления снижением оксидов азота (дизель) | 30 |
| 9 | Задняя дверь с электроприводом (опция) | 25 |
| 10 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 11 | Модуль управления фаркопом (опция) | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Катушки внутреннего реле | 5 |
| 14 | Модуль управления снижением оксидов азота (дизель) | 15 |
| 15 | Модуль обнаружения движения ноги (опция) (для открывания двери багажника с электроприводом) | 5 |
| 16 | Алкогольный замок | 5 |
| 17 | ||
| 18 | Модуль управления фаркопом (опция) | 25 |
| 19 | Сиденье водителя с электроприводом (опция) | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев левого заднего сиденья (опция) | 15 |
| 29 | ||
| 30 | Информация о слепых зонах (BLIS) (опция): модуль управления, внешний звук заднего хода | 5 |
| 31 | ||
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Привод выхлопных газов (бензин, некоторые варианты двигателя) | 5 |
| 34 | - | - |
| 35 | Модуль управления полным приводом (AWD) (опция) | 15 |
| 36 | Обогрев правого заднего сиденья (опция) | 15 |
| 37 |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2018 Двухмоторный
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач | 5 |
| 5 | Модуль управления высоковольтным подогревателем охлаждающей жидкости ДВС | 5 |
| 6 | Модуль управления кондиционером; Зарядное устройство; Запорный клапан теплообменника; Запорный клапан охлаждающей жидкости, проходящей через систему климат-контроля | 5 |
| 7 | Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В | 5 |
| 8 | ||
| 9 | Преобразователь управления питанием электродвигателя заднего моста | 10 |
| 10 | Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В | 10 |
| 11 | Зарядное устройство | 5 |
| 12 | Запорный клапан охлаждающей жидкости гибридного аккумулятора; Насос охлаждающей жидкости 1 гибридной батареи | 10 |
| 13 | Насос охлаждающей жидкости для системы электропривода | 10 |
| 14 | Вентилятор охлаждения гибридных компонентов | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | Розетка 12 В в туннельной консоли спереди | 15 |
| 25 | Розетка 12 В в туннельной консоли, у места для ног второго ряда сидений | 15 |
| 26 | Розетка 12 В в багажном отделении (опция); USB-порты для держателя iPad | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Обогрев лобового стекла с левой стороны (опция | Шунт |
| 32 | Обогрев лобового стекла с левой стороны (опция | 40 |
| 33 | Омыватели фар (опция | 25 |
| 34 | Омыватели ветрового стекла | 25 |
| 35 | ||
| 36 | Horn | 20 |
| 37 | Сирена (опция | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогрев правого ветрового стекла (опция | 40 |
| 42 | Стояночный обогреватель (опция | 20 |
| 43 | Блок управления тормозной системой (насос ABS) | 40 |
| 44 | - | - |
| 45 | Обогрев правого ветрового стекла (опция | Шунт |
| 46 | Поставляется при включенном зажигании: Блок управления двигателем; компоненты трансмиссии; Электрический сервоусилитель руля; Центральный электронный модуль | 5 |
| 47 | Внешний автомобильный шум (некоторые рынки) | 5 |
| 48 | Правая фара | 7.5 |
| 48 | Правая фара, некоторые варианты светодиодов | 15 |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | Подушки безопасности | 5 |
| 53 | Левая фара | 7.5 |
| 53 | Левая фара, некоторые варианты светодиодов | 15 |
| 54 | Датчик педали акселератора | 5 |
| 55 | модуль управления трансмиссией; Модуль управления селектором передач | 15 |
| 56 | Модуль управления двигателем (ECM) | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Модуль управления двигателем; привод; Дроссельный узел; Клапан для турбокомпрессора | 20 |
| 62 | Соленоиды; Клапан; Термостат системы охлаждения двигателя | 10 |
| 63 | Вакуумные регуляторы; Клапан | 7.5 |
| 64 | Блок управления, кожух спойлера; Блок управления, крышка валика радиатора | 5 |
| 65 | ||
| 66 | Лямбда-зонд, передний; Лямбда-зонд, задний | 15 |
| 67 | Соленоид масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центр | 15 |
| 68 | - | - |
| 69 | Модуль управления двигателем (ECM) | 20 |
| 70 | Катушки зажигания; Свечи зажигания | 15 |
| 71 | ||
| 72 | ||
| 73 | Модуль управления насосом трансмиссионной жидкости | 30 |
| 74 | Модуль управления вакуумным насосом | 40 |
| 75 | Привод для трансмиссии | 25 |
| 76 | ||
| 77 | ||
| 78 |
Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 14–17, 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 14–17, 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | - | - |
| 4 | Детектор движения (опция) | 5 |
| 5 | Медиа плеер | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и управления стояночным тормозом | 5 |
| 13 | Рулевой модуль для обогрева рулевого колеса (опция) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль управления системой климат-контроля | 10 |
| 19 | Блокировка руля | 7.5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора системы климат-контроля, передний | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Управляет освещением; Освещение салона; Затемнение внутреннего зеркала заднего вида (опция); Датчик дождя и света (опция); Клавиатура в туннельной консоли, рядом с местом для ног заднего сиденья (опция); Передние сиденья с электроприводом (опция); Панели управления в задних дверях | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Панорамная крыша с солнцезащитной шторкой (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение салона | 5 |
| 29 | ||
| 30 | Дисплей в потолочной консоли (напоминание о непристегнутом ремне/индикатор подушки безопасности на переднем пассажирском сиденье) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в грузовом отсеке | 10 |
| 35 | Модуль управления для онлайн-автомобиля: Модуль управления для Volvo On Call | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Модуль управления аудиосистемой (усилитель) (некоторые варианты) | 40 |
| 38 | - | - |
| 39 | Модуль для многодиапазонной антенны | 5 |
| 40 | Модули комфорта сидений (массаж) передние (опция) | 5 |
| 41 | ||
| 42 | Стеклоочиститель заднего стекла | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя | 15 |
| 47 | Обогрев переднего пассажирского сиденья | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | ||
| 50 | Дверной модуль в левой передней двери | 20 |
| 51 | Модуль управления подвеской (активное шасси) (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Дверной модуль в правой передней двери | 20 |
| 57 | - | - |
| 58 | ТВ (опция) (некоторые рынки) | 5 |
| 59 | Первичный предохранитель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель блокировки спинки заднего сиденья с правой стороны | 15 |
| 5 | ||
| 6 | Электродвигатель блокировки спинки заднего сиденья с левой стороны | 15 |
| 7 | ||
| 8 | Модуль управления снижением оксидов азота (дизель) | 30 |
| 9 | Задняя дверь с электроприводом (опция) | 25 |
| 10 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 11 | Модуль управления фаркопом (опция) | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Катушки внутреннего реле | 5 |
| 14 | Модуль управления снижением оксидов азота (дизель) | 15 |
| 15 | Модуль обнаружения движения ноги (опция) (для открывания двери багажника с электроприводом) | 5 |
| 16 | Алкогольный замок | 5 |
| 17 | ||
| 18 | Модуль управления фаркопом (опция) | 25 |
| 19 | Сиденье водителя с электроприводом (опция) | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | Питание при включенном зажигании | 10 |
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев левого заднего сиденья (опция) | 15 |
| 29 | ||
| 30 | Информация о слепых зонах (BLIS) (опция): модуль управления, внешний звук заднего хода | 5 |
| 31 | ||
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Привод выхлопных газов (бензин, некоторые варианты двигателя) | 5 |
| 34 | - | - |
| 35 | ||
| 36 | Обогрев правого заднего сиденья (опция) | 15 |
| 37 |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2019
Моторного отсека
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 15 | Катушки зажигания (бензин); свечи зажигания (бензин) |
| 5 | 15 | соленоид масляного насоса; магнитная муфта кондиционера; лямбда-зонд с подогревом, центральный (бензин); Лямбда-зонд с подогревом, задний (дизель) |
| 6 | 7.5 | Вакуумные регуляторы; клапан; клапан импульса мощности (дизель) |
| 7 | 20 | Модуль управления двигателем; привод; дроссельный узел; клапан EGR (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | - | Не используется |
| 10 | 10 | Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накалом (дизель) |
| 11 | 5 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обмотки реле импульса мощности (дизель) |
| 12 | - | Не используется |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Пусковой двигатель |
| 15 | Шунт | Пусковой двигатель |
| 16 | 30 | Подогреватель топливного фильтра (дизель) |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажнике/грузовом отсеке |
| 27 | - | Не используется |
| 28 | 15 | Левая фара, некоторые модели со светодиодами |
| 29 | 15 | Правая фара, некоторые модели со светодиодами |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла, левая сторона |
| 32 | 40 | Обогрев лобового стекла, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | 15 | Модуль управления коробкой передач |
| 36 | 20 | Horn |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | 20 | Автономный обогреватель |
| 43 | 40 | Модуль управления тормозной системой (насос ABS) |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла, правая сторона |
| 46 | 5 | Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой |
| 47 | - | Не используется |
| 48 | 7.5 | Правая фара |
| 48 | 15 | Правая фара, некоторые модели со светодиодами |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | 5 | Модуль управления подключением аккумуляторной батареи |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 53 | 15 | Левая фара, некоторые модели со светодиодами |
| 54 | 5 | Датчик педали акселератора |
Моторный отсек (двухмоторный)
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 5 | Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач |
| 5 | 5 | Модуль управления высоковольтным подогревателем охлаждающей жидкости ДВС |
| 6 | 5 | Модуль управления кондиционером; Запорный клапан теплообменника; Запорный клапан охлаждающей жидкости, проходящей через систему климат-контроля |
| 7 | 5 | Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 8 | - | Не используется |
| 9 | 10 | Преобразователь управления питанием электродвигателя заднего моста |
| 10 | 10 | Модуль управления гибридной батареей; Высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 11 | 5 | Зарядное устройство |
| 12 | 10 | Запорный клапан охлаждающей жидкости гибридного аккумулятора; Насос охлаждающей жидкости 1 гибридной батареи |
| 13 | 10 | Насос охлаждающей жидкости для системы электропривода |
| 14 | 25 | Вентилятор охлаждения гибридных компонентов |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли, у места для ног второго ряда сидений |
| 26 | 15 | Розетка 12 В в грузовом отсеке USB-порты для держателя iPad |
| 27 | - | Не используется |
| 28 | 15 | Левая фара, некоторые варианты светодиодов |
| 29 | 15 | Правая фара, некоторые варианты светодиодов |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла левая сторона |
| 32 | 40 | Обогрев лобового стекла левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватели ветрового стекла |
| 35 | - | Не используется |
| 36 | 20 | Horn |
| 37 | 5 | Сирена |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Стеклоочистители |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла правая сторона |
| 42 | 20 | Автономный обогреватель |
| 43 | 40 | Блок управления тормозной системой (насос ABS) |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла правая сторона |
| 46 | 5 | Поставляется при включенном зажигании: Блок управления двигателем; компоненты трансмиссии; Электрический сервоусилитель руля; Центральный электронный модуль |
| 47 | 5 | Внешний автомобильный шум (некоторые рынки) |
| 48 | 7,5 | Правая фара |
| 48 | 15 | Правая фара, некоторые варианты светодиодов |
| 49 | 5 | Алкогольный замок |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | 5 | Подушки безопасности |
| 53 | 7,5 | Левая фара |
| 53 | 15 | Левая фара, некоторые варианты светодиодов |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | модуль управления трансмиссией; Модуль управления селектором передач |
| 56 | 5 | Модуль управления двигателем (ECM) |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | - | Не используется |
| 60 | - | Не используется |
| 61 | 20 | Модуль управления двигателем; привод; Дроссельный узел; Клапан для турбокомпрессора |
| 62 | 10 | Соленоиды; Клапан; Термостат системы охлаждения двигателя |
| 63 | 7,5 | Вакуумные регуляторы; Клапан |
| 64 | 5 | Блок управления, кожух спойлера; Блок управления, крышка валика радиатора |
| 65 | - | Не используется |
| 66 | 15 | Лямбда-зонд, передний; Лямбда-зонд, задний |
| 67 | 15 | Соленоид масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центр |
| 68 | - | Не используется |
| 69 | 20 | Модуль управления двигателем (ECM) |
| 70 | 15 | Катушки зажигания; Свечи зажигания |
| 71 | - | Не используется |
| 72 | - | Не используется |
| 73 | 30 | Модуль управления насосом трансмиссионной жидкости |
| 74 | 40 | Модуль управления вакуумным насосом |
| 75 | 25 | Привод для трансмиссии |
| 76 | - | Не используется |
| 77 | - | Не используется |
| 78 | - | Не используется |
Под перчаточным ящиком
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | 30 | Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | - | Не используется |
| 4 | 5 | Датчик движения |
| 5 | 5 | Медиа плеер |
| 6 | 5 | Приборная доска |
| 7 | 5 | Кнопки на центральной консоли |
| 8 | 5 | Датчик солнца |
| 9 | 20 | Модуль управления датчиком |
| 10 | - | Не используется |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15 | Модуль обогрева рулевого колеса* |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 10 | Модуль управления климатической системой |
| 19 | 7.5 | Двухмоторный: блокировка руля |
| 20 | 10 | Разъем канала передачи данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климатической системы (передний) |
| 23 | 5 | USB-концентратор |
| 24 | 7.5 | Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/правый |
| 25 | 5 | Модуль управления функциями поддержки водителя |
| 26 | 20 | Панорамная крыша с солнцезащитной шторкой |
| 27 | 5 | Проекционный дисплей |
| 28 | 5 | Освещение салона |
| 29 | - | Не используется |
| 30 | 5 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности/индикатор боковой подушки безопасности переднего пассажира) |
| 31 | - | Не используется |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Дверной модуль в правой задней двери |
| 34 | 10 | Предохранители в багажнике/грузовом отсеке |
| 35 | 5 | Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call |
| 36 | 20 | Дверной модуль в левой задней двери |
| 37 | 40 | Модуль управления аудиосистемой (усилитель) (только в некоторых моделях) |
| 38 | - | Не используется |
| 39 | 5 | Многодиапазонный антенный модуль |
| 40 | 5 | Функция массажа передних сидений. |
| 41 | - | Не используется |
| 42 | 15 | Стеклоочиститель заднего стекла |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | 5 | Двухдвигательный: катушки реле в центральном электрическом блоке в моторном отсеке; катушка реле насоса трансмиссионной жидкости |
| 45 | - | Не используется |
| 46 | 15 | Обогрев сиденья водителя |
| 47 | 15 | Обогрев сиденья переднего пассажира |
| 48 | 10 | Насос охлаждающей жидкости |
| 49 | - | Не используется |
| 50 | 20 | Дверной модуль в левой передней двери |
| 51 | 20 | Модуль управления активным шасси |
| 52 | - | Не используется |
| 53 | 10 | Модуль управления датчиком |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | 20 | Дверной модуль в правой передней двери |
| 57 | - | Не используется |
| 58 | 5 | ТВ (только на некоторых рынках) |
| 59 | 15 | Первичный предохранитель для предохранителей 9, 53 и 58 |
грузовой отсек
| № | Ампер | Функция |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | 40 | Двухмоторный: Центральный электронный модуль |
| 3 | 40 | Компрессор с пневматической подвеской |
| 4 | 15 | Электродвигатель замка спинки заднего сиденья, правая сторона |
| 5 | - | Не используется |
| 6 | Электродвигатель замка спинки заднего сиденья, левая сторона | |
| 7 | 20 | Двухмоторный: Сиденье переднего пассажира с электроприводом Дверной модуль правая сторона сзади |
| 8 | 30 | Модуль управления снижением оксидов азота (дизель) |
| 9 | 25 | Задняя дверь с электроприводом |
| 10 | 20 | Сиденье переднего пассажира с электроприводом Двухмоторный: Сиденье переднего пассажира с электроприводом Дверной модуль правая передняя часть |
| 11 | 40 | Модуль управления фаркопом |
| 12 | 40 | Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5 | Внутренние обмотки реле |
| 14 | 15 | Модуль управления снижением оксидов азота (дизель) |
| 15 | 5 | Модуль обнаружения движения ноги для открывания двери багажника с электроприводом |
| 16 | - | USB-концентратор/порт для аксессуаров |
| 17 | - | Не используется |
| 18 | 25 | Модуль управления фаркопом |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | Сиденье водителя с электроприводом |
| 20 | 40 | Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5 | Камера помощи при парковке |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | - | Не используется |
| 26 | 5 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности |
| 27 | - | Не используется |
| 28 | 15 | Обогрев заднего сиденья (левая сторона) |
| 29 | - | Не используется |
| 30 | 5 | Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода |
| 31 | - | Не используется |
| 32 | 5 | Модули натяжителей ремней безопасности |
| 33 | 5 | Активатор системы ОГ (бензин, некоторые варианты двигателя) |
| 34 | - | Не используется |
| 35 | 15 | Модуль управления полным приводом (AWD) |
| 36 | 15 | Обогрев заднего сиденья (правая сторона) |
| 37 | - | Не используется |
