Предохранители и реле Volvo XC90 (2008-2014)
Схемы относятся к указанным годам и вариантам Volvo XC90 (2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo XC90 2008-2014
Предохранители прикуривателя (розетка) в Volvo XC90 Это предохранитель №11 (гнезда 12 В – передние и задние сиденья) в блоке предохранителей под рулевым колесом и предохранитель №8 (гнездо 12 В в грузовом отсеке) в блоке предохранителей в багажнике.
Оглавление

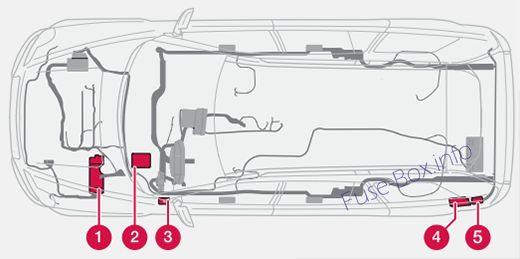

Расположение блока предохранителей
Расположение блока предохранителей

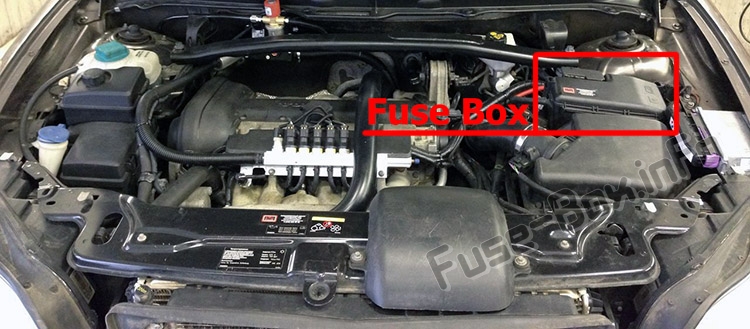

1) Блок реле/предохранителей в моторном отсеке

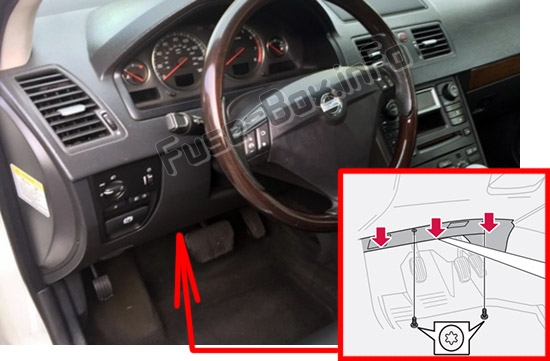

2) Блок предохранителей в салоне, под рулем
Этот блок предохранителей находится за пластиковой крышкой под приборной панелью.

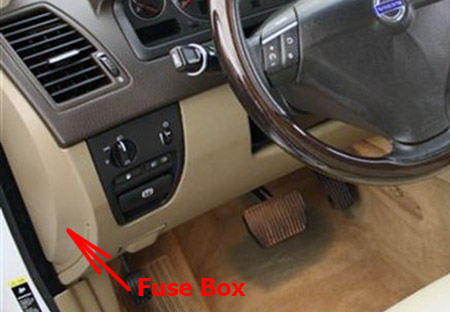

3) Блок предохранителей в салоне, на краю приборной панели
Предохранители расположены внутри панели доступа на краю приборной панели, со стороны водителя.

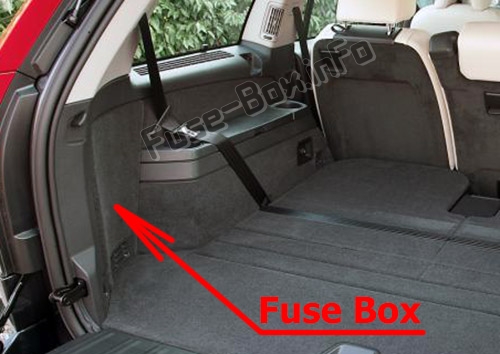

4) Блок предохранителей в грузовом отсеке
Эти предохранители в грузовом отсеке расположены за панелью со стороны водителя в грузовом отсеке.

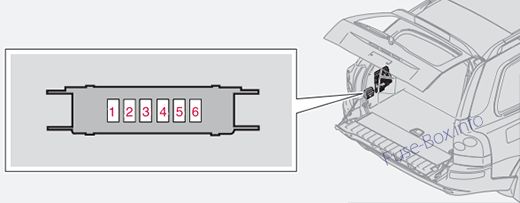

5) Дополнительный блок предохранителей в грузовом отсеке (XC90 Executive)
Схемы блока предохранителей
Схемы блока предохранителей
2008

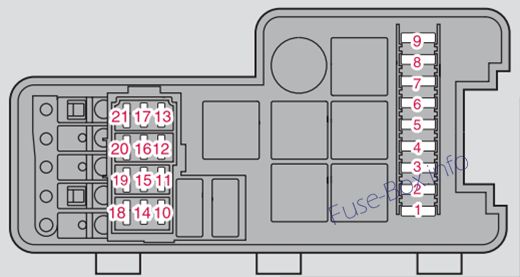

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ABS | 30A |
| 2 | ABS | 30A |
| 3 | Омыватель высокого давления, фары | 35A |
| 4 | Стояночный обогреватель (опция). | 25A |
| 5 | Дополнительные лампы (опция) | 20A |
| 6 | Реле стартера. | 35A |
| 7 | Стеклоочистители | 25A |
| 8 | Топливный насос | 15A |
| 9 | Модуль управления коробкой передач (TCM), (V8, дизель, 6-цил. бензин). | 15A |
| 10 | Катушки зажигания (бензин), модуль управления двигателем (ECM), форсунки (дизель). | 20A |
| 11 | Датчик педали акселератора (APM), компрессор кондиционера, блок электроники вентилятора. | 10A |
| 12 | Модуль управления двигателем (ECM) (бензин), форсунки (бензин), датчик массового расхода воздуха (бензин). | 15A |
| 12 | Датчик массового расхода воздуха (дизель) | 5A |
| 13 | Электронный модуль дроссельной заслонки (V8), VIS (6-цил. бензин) | 10A |
| 13 | Электронный модуль дроссельной заслонки (ETM), электромагнитный клапан, SWIRL (клапан смешивания воздуха), регулятор давления топлива (дизель). | 15A |
| 14 | Лямбда-зонд (бензин). | 20A |
| 14 | Лямбда-зонд (дизель) | 10A |
| 15 | Подогреватель вентиляции картерных газов, электромагнитные клапаны, диагностика утечек (5-цил. бензин) | 10A |
| 15 | Нагреватель вентиляции картера (V8, 6-цил. бензин), подключение к сети переменного тока (V8, 6-цил. бензин), электромагнитные клапаны, диагностика утечек (V8, 6-цил. бензин), ECM, (V8, 6-цил. бензин ), датчик массового расхода воздуха (V8), свечи накаливания (дизель) | 15A |
| 16 | Ближний свет, левый | 20 A |
| 17 | Ближний свет, правый | 20 A |
| 18 | - | |
| 19 | Электропитание модуля управления двигателем (ECM), реле двигателя. | 5A |
| 20 | Габаритные огни | 15A |

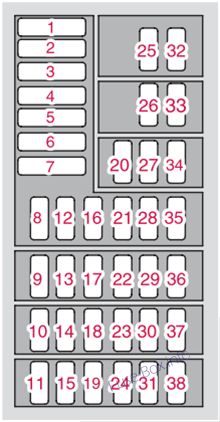

На краю приборной панели
| № | Функция | Amp |
|---|---|---|
| 1 | Вентилятор системы климат-контроля | 30A |
| 2 | Аудио (усилитель). | 30A |
| 3 | Водительское сиденье с электроприводом. | 25A |
| 4 | Пассажирское сиденье с электроприводом | 25A |
| 5 | Модуль управления, левая передняя дверь | 25A |
| 6 | Модуль управления, правая передняя дверь | 25A |
| 7 | - | - |
| 8 | Радио, проигрыватель компакт-дисков, система RSE | 15A |
| 9 | Дисплей РТИ, блок РТИ МММ. | 10A |
| 10 | OBDII, переключатель света (LSM), датчик угла поворота рулевого колеса (SAS), модуль рулевого колеса (SWM). | 5A |
| 11 | Замок зажигания, система SRS, модуль управления двигателем ECM (V8, 6-цил. бензин) Отключение SRS со стороны пассажира (PACOS), электронный иммобилайзер (IMMO), модуль управления коробкой передач TCM (V8, дизель, 6-цил. бензин) . | 7.5A |
| 12 | Общее освещение, потолок (RCM) Верхний электронный модуль (UEM) | 10A |
| 13 | Люк на крыше | 15A |
| 14 | Телефон | 5A |
| 15-38 | - | - |

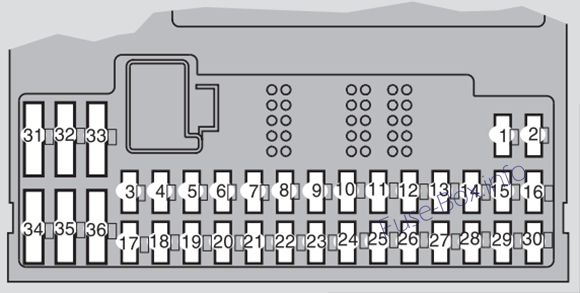

Под рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев сиденья, правая сторона | 15A |
| 2 | Обогрев сиденья, левая сторона. | 15A |
| 3 | Horn | 15A |
| 4 | Бронировать | - |
| 5 | Информационно-развлекательная система | 10A |
| 6 | Бронировать | - |
| 7 | Бронировать. | - |
| 8 | Сирена. | 5A |
| 9 | Питание выключателя стоп-сигнала | 5A |
| 10 | Комбинированный прибор (DIM), климат-контроль (CCM), стояночный отопитель, электропривод водительского сиденья. | 10A |
| 11 | Переднее сиденье, заднее сиденье и розетка для холодильника | 15A |
| 12 | Бронировать | - |
| 13 | Бронировать | - |
| 14 | Бронировать. | - |
| 15 | АБС, STC/DSTC | 5A |
| 16 | Электронный усилитель руля (ECPS); Активный биксенон (HCM), корректор фар | 10A |
| 17 | Противотуманная фара, передний левый | 5A |
| 18 | Противотуманная фара передняя правая | 5A |
| 19 | Бронировать | - |
| 20 | Насос охлаждающей жидкости (V8) . | 5A |
| 21 | Модуль управления коробкой передач (TCM), блокировка задней передачи (M66). | 10A |
| 22 | Дальний свет, левый | 10A |
| 23 | Дальний свет, правый | 10A |
| 24 | Бронировать | - |
| 25 | Бронировать | - |
| 26 | Бронировать | - |
| 27 | Бронировать | - |
| 28 | Пассажирское сиденье с электроприводом. | 5A |
| 29 | Топливный насос. | 5A |
| 30 | BLIS | 5A |
| 31 | Бронировать | - |
| 32 | Бронировать | - |
| 33 | Вакуумный насос. | 20A |
| 34 | Насос омывателя. | 15A |
| 35 | Бронировать | - |
| 36 | Бронировать | - |

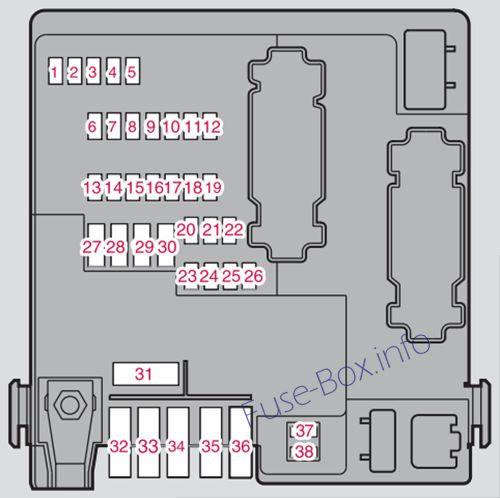

Грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Фонарь заднего хода. | 10A |
| 2 | Габаритные огни, противотуманные фары, освещение грузового отсека, освещение номерного знака, лампы в стоп-сигналах. | 20A |
| 3 | Аксессуары (АЕМ) | 15A |
| 4 | Бронировать | |
| 5 | РЭМ электроника | 10A |
| 6 | Развлекательная система для пассажиров задних сидений RSE (аксессуар). | 7.5A |
| 7 | Проводка тягово-сцепного устройства (30-подача) | 15A |
| 8 | Розетка в грузовом отсеке. | |
| 9 | Задняя правая дверь: стеклоподъемники, замок стеклоподъемников. | 20A |
| 10 | Задняя левая дверь: стеклоподъемники, замок стеклоподъемников. | 20A |
| 11 | Бронировать | |
| 12 | Бронировать | |
| 13 | Подогрев дизельного фильтра. | 15A |
| 14 | Сабвуфер, задний кондиционер (A/C) | 15A |
| 15 | Бронировать | |
| 16 | Бронировать | |
| 17 | Аксессуары информационно-развлекательной системы | 5A |
| 18 | Бронировать | |
| 19 | Задний стеклоочиститель. | 15A |
| 20 | Проводка тягово-сцепного устройства (15-подача)… | 20A |
| 21 | Бронировать | |
| 22 | Бронировать | |
| 23 | AWD | 7.5A |
| 24 | Бронировать | |
| 25 | Бронировать | |
| 26 | Помощь при парковке. | 5A |
| 27 | Главный предохранитель: проводка тягово-сцепного устройства, система помощи при парковке, полный привод | 30A |
| 28 | Центральный замок (PCL). | 15A |
| 29 | Освещение прицепа слева: габаритные огни, указатели поворота. | 25A |
| 30 | Освещение прицепа справа: стоп-сигнал, задний противотуманный фонарь, указатель поворота | 25A |
| 31 | Главный предохранитель: Предохранитель 37, 38. | 40A |
| 32 | Бронировать | |
| 33 | Бронировать | |
| 34 | Бронировать | |
| 35 | Бронировать | |
| 36 | Бронировать | |
| 37 | Обогрев заднего стекла. | 20A |
| 38 | Обогрев заднего стекла | 20A |
2009, 2010, 2011
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Омыватели фар | 35 |
| 4 | - | 20 |
| 5 | Дополнительные фары (опция) | 35 |
| 6 | Реле стартера | 25 |
| 7 | Дворники | 15 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач (V8 и 6-цил.) | 15 |
| 10 | Катушки зажигания, блок управления двигателем | 20 |
| 11 | Датчик педали дроссельной заслонки, компрессор кондиционера, вентилятор электронного блока | 10 |
| 12 | Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха | 15 |
| 13 | Управление дроссельной заслонкой (V8), привод впускного коллектора (6-цил.) | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Вентиляция картера, электромагнитные клапаны, подключение кондиционера, диагностика утечек, блок управления двигателем (V8, 6-цил.), датчик массового расхода воздуха (V8) | 15 |
| 16 | Фара ближнего света со стороны водителя | 20 |
| 17 | Фара ближнего света со стороны пассажира | 20 |
| 18 | - | |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Парковочные огни | 15 |
| 21 | Вакуумный насос | 20 |
На краю приборной панели
| № | Функция | Amp |
|---|---|---|
| 1 | Вентилятор - климатическая система | 30 |
| 2 | Аудиоусилитель (опция) | 30 |
| 3 | Сиденье водителя с электроприводом (опция) | 25 |
| 4 | Сиденье пассажира с электроприводом (опция) | 25 |
| 5 | Водительская дверь - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 6 | Дверь переднего пассажира - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 7 | - | - |
| 8 | Радио, проигрыватель компакт-дисков | 15 |
| 9 | Навигационная система Volvo (опция), спутниковое радио Sirius (опция), развлекательная система для пассажиров задних сидений (RSE) — опция | 10 |
| 10 | Бортовая диагностика, выключатель фар, датчик угла поворота рулевого колеса, модуль рулевого колеса | 5 |
| 11 | Замок зажигания, SRS, модуль управления двигателем (V8, 6-цил.) иммобилайзер, модуль управления коробкой передач (V8, 6-цил.) | 7.5 |
| 12 | Потолочное освещение, верхний электронный блок управления | 10 |
| 13 | Люк (опция) | 15 |
| 14 | Система громкой связи Bluetooth (опция) | 5 |
| 15-38 | - | - |
Под рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Сиденье пассажира с подогревом | 15 |
| 2 | Сиденье водителя с подогревом | 15 |
| 3 | Horn | 15 |
| 4 | - | - |
| 5 | Аудио система | 10 |
| 6 | - | - |
| 7 | - | - |
| 8 | Сирена сигнализации (опция) | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Приборная панель, климатическая установка, водительское сиденье с электроприводом, датчик веса пассажира | 10 |
| 11 | Розетки 12 В - передние и задние сиденья, холодильник (опция) (XC90 Executive) | 15 |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля, активные поворотные огни (опция) | 10 |
| 17 | Передняя противотуманная фара со стороны водителя (опция) | 7,5 |
| 18 | Передняя противотуманная фара со стороны пассажира (опция) | 7,5 |
| 19 | - | |
| 20 | Насос охлаждающей жидкости (V8) | 5 |
| 21 | Модуль управления коробкой передач | 10 |
| 22 | Дальний свет со стороны водителя | 10 |
| 23 | Дальний свет со стороны пассажира | 10 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Сиденье пассажира с электроприводом (опция) | 5 |
| 29 | - | - |
| 30 | Информационная система слепых зон (опция) | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | Вакуумный насос | 20 |
| 34 | Насос - омыватели ветрового стекла и задней двери | 15 |
| 35 | - | - |
| 36 | - | - |
Грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Резервные огни | 10 |
| 2 | Габаритные огни, противотуманки, освещение грузового отсека, подсветка номерного знака, диоды стоп-сигналов | 20 |
| 3 | Аксессуары | 15 |
| 4 | ||
| 5 | Задний электронный модуль | 10 |
| 6 | Развлекательная система для пассажиров задних сидений (аксессуар) | 7,5 |
| 7 | Развлекательная система для пассажиров задних сидений (аксессуар) | 15 |
| 8 | 12-вольтовая розетка в грузовом отсеке | 15 |
| 9 | Боковая дверь заднего пассажира - стеклоподъемники, функция отключения стеклоподъемников | 20 |
| 10 | Задняя дверь со стороны водителя — электростеклоподъемники, функция отключения электростеклоподъемников | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Сабвуфер (опция), система кондиционирования воздуха в задней части салона (опция) | 15 |
| 15 | - | |
| 16 | - | |
| 17 | Аксессуар аудио | 5 |
| 18 | - | |
| 19 | Стеклоочиститель заднего стекла | 15 |
| 20 | Проводка прицепа (15-подача) - опция | 20 |
| 21 | - | |
| 22 | - | |
| 23 | Помощь при парковке | 7,5 |
| 24 | - | |
| 25 | - | |
| 26 | Помощь при парковке (опция) | 5 |
| 27 | Главный предохранитель: проводка прицепа, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, сигнал поворота (опция) | 25 |
| 30 | Освещение прицепа со стороны пассажира: стоп-сигнал, противотуманный фонарь, указатель поворота (опция) | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | - | |
| 33 | - | |
| 34 | - | |
| 35 | - | |
| 36 | - | |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
Дополнительный блок предохранителей в грузовом отсеке
| № | Функция | Amp |
|---|---|---|
| 1. | Реле обогрева заднего сиденья и массажа переднего сиденья | 5 A |
| 2. | Обогрев заднего сиденья со стороны водителя | 15 A |
| 3. | Обогрев заднего сиденья со стороны пассажира | 15 A |
| 4. | Вентиляция/массаж передних сидений | 10 A |
| 5. | - | - |
| 6. | - | - |
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Омыватели фар | 35 |
| 4 | - | 20 |
| 5 | Дополнительные фары (опция) | 35 |
| 6 | Реле стартера | 25 |
| 7 | Дворники | 15 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач (6-цил.) | 15 |
| 10 | Катушки зажигания, блок управления двигателем | 20 |
| 11 | Датчик педали дроссельной заслонки, компрессор кондиционера, вентилятор электронного блока | 10 |
| 12 | Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха | 15 |
| 13 | Привод впускного коллектора (6-цил.) | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Вентиляция картера, электромагнитные клапаны, подключение кондиционера, диагностика течи, блок управления двигателем, датчик массового расхода воздуха | 15 |
| 16 | Фара ближнего света со стороны водителя | 20 |
| 17 | Фара ближнего света со стороны пассажира | 20 |
| 18 | - | |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Парковочные огни | 15 |
| 21 | Вакуумный насос | 20 |
На краю приборной панели
| № | Функция | Amp |
|---|---|---|
| 1 | Вентилятор - климатическая система | 30 |
| 2 | Аудиоусилитель (опция) | 30 |
| 3 | Сиденье водителя с электроприводом (опция) | 25 |
| 4 | Сиденье пассажира с электроприводом (опция) | 25 |
| 5 | Водительская дверь - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 6 | Дверь переднего пассажира - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 7 | - | - |
| 8 | Радио, проигрыватель компакт-дисков | 15 |
| 9 | Навигационная система Volvo (опция), спутниковое радио Sirius (опция), развлекательная система для пассажиров задних сидений (RSE) — опция | 10 |
| 10 | Бортовая диагностика, выключатель фар, датчик угла поворота рулевого колеса, модуль рулевого колеса | 5 |
| 11 | Замок зажигания, SRS, модуль управления двигателем, иммобилайзер, модуль управления коробкой передач | 7.5 |
| 12 | Потолочное освещение, верхний электронный блок управления | 10 |
| 13 | Люк (опция) | 15 |
| 14 | Система громкой связи Bluetooth (опция) | 5 |
| 15-38 | - | - |
Под рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Сиденье пассажира с подогревом | 15 |
| 2 | Сиденье водителя с подогревом | 15 |
| 3 | Horn | 15 |
| 4 | - | - |
| 5 | Аудио система | 10 |
| 6 | - | - |
| 7 | - | - |
| 8 | Сирена сигнализации (опция) | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Приборная панель, климатическая установка, водительское сиденье с электроприводом, датчик веса пассажира | 10 |
| 11 | Розетки 12 В - передние и задние сиденья, холодильник (опция) (XC90 Executive) | 15 |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля, активные поворотные огни (опция) | 10 |
| 17 | Передняя противотуманная фара со стороны водителя (опция) | 7,5 |
| 18 | Передняя противотуманная фара со стороны пассажира (опция) | 7,5 |
| 19 | - | |
| 20 | - | |
| 21 | Модуль управления коробкой передач | 10 |
| 22 | Дальний свет со стороны водителя | 10 |
| 23 | Дальний свет со стороны пассажира | 10 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Сиденье пассажира с электроприводом (опция) | 5 |
| 29 | - | - |
| 30 | Информационная система слепых зон (опция) | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | Вакуумный насос | 20 |
| 34 | Насос - омыватели ветрового стекла и задней двери | 15 |
| 35 | - | - |
| 36 | - | - |
Грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Резервные огни | 10 |
| 2 | Габаритные огни, противотуманки, освещение грузового отсека, подсветка номерного знака, диоды стоп-сигналов | 20 |
| 3 | Аксессуары | 15 |
| 4 | ||
| 5 | Задний электронный модуль | 10 |
| 6 | Развлекательная система для пассажиров задних сидений (аксессуар) | 7,5 |
| 7 | Развлекательная система для пассажиров задних сидений (аксессуар) | 15 |
| 8 | 12-вольтовая розетка в грузовом отсеке | 15 |
| 9 | Боковая дверь заднего пассажира - стеклоподъемники, функция отключения стеклоподъемников | 20 |
| 10 | Задняя дверь со стороны водителя — электростеклоподъемники, функция отключения электростеклоподъемников | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Задний кондиционер (опция) | 15 |
| 15 | - | |
| 16 | - | |
| 17 | Аксессуар аудио | 5 |
| 18 | - | |
| 19 | Стеклоочиститель заднего стекла | 15 |
| 20 | Проводка прицепа (15-подача) - опция | 20 |
| 21 | - | |
| 22 | - | |
| 23 | Помощь при парковке | 7,5 |
| 24 | - | |
| 25 | - | |
| 26 | Помощь при парковке (опция) | 5 |
| 27 | Главный предохранитель: проводка прицепа, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, сигнал поворота (опция) | 25 |
| 30 | Освещение прицепа со стороны пассажира: стоп-сигнал, противотуманный фонарь, указатель поворота (опция) | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | - | |
| 33 | - | |
| 34 | - | |
| 35 | - | |
| 36 | - | |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
Дополнительный блок предохранителей в грузовом отсеке
| № | Функция | Amp |
|---|---|---|
| 1. | Реле обогрева заднего сиденья и массажа переднего сиденья | 5 A |
| 2. | Обогрев заднего сиденья со стороны водителя | 15 A |
| 3. | Обогрев заднего сиденья со стороны пассажира | 15 A |
| 4. | Вентиляция/массаж передних сидений | 10 A |
| 5. | - | - |
| 6. | - | - |
2013, 2014
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Омыватели фар | 35 |
| 4 | - | 20 |
| 5 | Дополнительные фары (опция) | 35 |
| 6 | Реле стартера | 25 |
| 7 | Дворники | 15 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач | 15 |
| 10 | Катушки зажигания, блок управления двигателем | 20 |
| 11 | Датчик педали газа, компрессор кондиционера | 10 |
| 12 | Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха | 15 |
| 13 | Привод впускного коллектора (6-цил.) | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Вентиляция картера, электромагнитные клапаны, подключение кондиционера, диагностика утечек, модуль управления двигателем | 15 |
| 16 | Фара ближнего света со стороны водителя | 20 |
| 17 | Фара ближнего света со стороны пассажира | 20 |
| 18 | - | |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Парковочные огни | 15 |
| 21 | Вакуумный насос | 20 |
На краю приборной панели
| № | Функция | Amp |
|---|---|---|
| 1 | Вентилятор - климатическая система | 30 |
| 2 | Аудиоусилитель (опция) | 30 |
| 3 | Сиденье водителя с электроприводом (опция) | 25 |
| 4 | Сиденье пассажира с электроприводом (опция) | 25 |
| 5 | Водительская дверь - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 6 | Дверь переднего пассажира - центральный замок, электростеклоподъемники, зеркало заднего вида | 25 |
| 7 | - | - |
| 8 | Радио, проигрыватель компакт-дисков | 15 |
| 9 | Навигационная система Volvo (опция), спутниковое радио Sirius (опция), развлекательная система для пассажиров задних сидений (RSE) — опция | 10 |
| 10 | Бортовая диагностика, выключатель фар, датчик угла поворота рулевого колеса, модуль рулевого колеса | 5 |
| 11 | Замок зажигания, SRS, модуль управления двигателем, иммобилайзер, модуль управления коробкой передач | 7.5 |
| 12 | Потолочное освещение, верхний электронный блок управления | 10 |
| 13 | Люк (опция) | 15 |
| 14 | Система громкой связи Bluetooth (опция) | 5 |
| 15-38 | - | - |
Под рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Сиденье пассажира с подогревом | 15 |
| 2 | Сиденье водителя с подогревом | 15 |
| 3 | Horn | 15 |
| 4 | - | - |
| 5 | Аудио система | 10 |
| 6 | - | - |
| 7 | - | - |
| 8 | Сирена сигнализации (опция) | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Приборная панель, климатическая установка, водительское сиденье с электроприводом, датчик веса пассажира | 10 |
| 11 | Розетки 12 В - передние и задние сиденья, холодильник (опция) (XC90 Executive) | 15 |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля, активные поворотные огни (опция) | 10 |
| 17 | Дневной ходовой огонь со стороны водителя (ДХО) | 7,5 |
| 18 | Дневной ходовой огонь со стороны пассажира (ДХО) | 7,5 |
| 19 | - | |
| 20 | - | |
| 21 | Модуль управления коробкой передач | 10 |
| 22 | Дальний свет со стороны водителя | 10 |
| 23 | Дальний свет со стороны пассажира | 10 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Сиденье пассажира с электроприводом (опция), мультимедийная система для пассажиров на заднем сиденье (см. также предохранитель 8 в предыдущем разделе «Предохранители в салоне на краю приборной панели») | 5 |
| 29 | Топливный насос | 7.5 |
| 30 | Информационная система слепых зон (опция) | 5 |
| 31 | - | - |
| 32 | - | - |
| 33 | Вакуумный насос | 20 |
| 34 | Насос - омыватели ветрового стекла и задней двери | 15 |
| 35 | - | - |
| 36 | - | - |
Грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Резервные огни | 10 |
| 2 | Габаритные огни, задний противотуманный фонарь, освещение грузового отсека, подсветка номерного знака, диоды стоп-сигнала | 20 |
| 3 | Аксессуары | 15 |
| 4 | ||
| 5 | Задний электронный модуль | 10 |
| 6 | ||
| 7 | Проводка прицепа (30 подвод) (аксессуар) | 15 |
| 8 | 12-вольтовая розетка в грузовом отсеке | 15 |
| 9 | Боковая дверь заднего пассажира - стеклоподъемники, функция отключения стеклоподъемников | 20 |
| 10 | Задняя дверь со стороны водителя — электростеклоподъемники, функция отключения электростеклоподъемников | 20 |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | Задний кондиционер (опция) | 15 |
| 15 | - | |
| 16 | - | |
| 17 | Аксессуар аудио | 5 |
| 18 | - | |
| 19 | Стеклоочиститель заднего стекла | 15 |
| 20 | Проводка прицепа (15-подача) - опция | 20 |
| 21 | - | |
| 22 | - | |
| 23 | Полный привод (AWD) | 7,5 |
| 24 | - | |
| 25 | - | |
| 26 | Помощь при парковке (опция) | 5 |
| 27 | Главный предохранитель: проводка прицепа, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, сигнал поворота (опция) | 25 |
| 30 | Освещение прицепа со стороны пассажира: стоп-сигнал, противотуманный фонарь, указатель поворота (опция) | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | - | |
| 33 | - | |
| 34 | - | |
| 35 | - | |
| 36 | - | |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
Дополнительный блок предохранителей в грузовом отсеке
| № | Функция | Amp |
|---|---|---|
| 1. | Реле обогрева заднего сиденья и массажа переднего сиденья | 5 A |
| 2. | Обогрев заднего сиденья со стороны водителя | 15 A |
| 3. | Обогрев заднего сиденья со стороны пассажира | 15 A |
| 4. | Вентиляция/массаж передних сидений | 10 A |
| 5. | - | - |
| 6. | - | - |
Дополнительная информация: Volvo XC90 (2008-2014)
Когда речь заходит о тяжелых грузовиках и роскошных автобусах, первое, что приходит на ум, — это Volvo. Однако эта шведская автомобильная компания также занимается производством автомобилей. Volvo Group возникла в 1927 году. Ее основали Густав Ларсон и Ассар Габриэльсон. Компания в основном известна производством и продажей грузовых автомобилей и автобусов. Но у них также есть широкий выбор автомобилей. В 2016 году компания была вторым в мире производителем большегрузных автомобилей. Но мы здесь, чтобы поговорить о Volvo XC60 I, роскошном кроссовере.
Volvo XC60 I: с 2008 по 2017 год
Volvo занимается производством больших автомобилей и грузовиков. Volvo XC60 I — компактный кроссовер класса люкс первого поколения компании. Его производство началось в 2008 году и продолжалось до 2017 года. В настоящее время серия XC60 находится на стадии второго поколения. Впервые Volvo XC60 I был представлен на автосалоне в Женеве в 2008 году. В том же году стартовали продажи в Европе и в следующем году в Северной Америке. Это также был самый продаваемый автомобиль с 2009 года. Он основан на платформе P3 от Volvo. Этот автомобиль был разработан с большими возможностями для бездорожья. Он имеет много общего с Land Rover Freelander. Это потому, что на момент разработки и Volvo, и Land Rover принадлежали Ford.
В 2013 году компания представила свежую новую версию XC60, выпущенную на рынок в 2014 году. Большинство обновлений были в основном косметическими. Например, они внесли изменения в передние фары дальнего света, решетку радиатора и нижние пороги. Они также внесли небольшие изменения в задние фонари и наконечники выхлопной трубы. Volvo XC60 относится ко второму поколению, но автомобили первого поколения были лучшими в своем классе. Они по-прежнему пользуются большим спросом на рынке.
