Предохранители и реле Volvo XC60 (2018-2019…)
Схемы относятся к указанным годам и вариантам Volvo XC60 (2018-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo XC60 2018-2019…
Предохранители прикуривателя (розетка) в Volvo XC60 предохранители № 24 (розетка 12 В в туннельной консоли спереди), № 25 (розетка 12 В в туннельной консоли между задними сиденьями), № 26 (розетка 12 В в грузовом отсеке) в блоке предохранителей моторного отсека и предохранитель № 2 (розетка 230 В в туннельной консоли) в блоке предохранителей под перчаточным ящиком.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

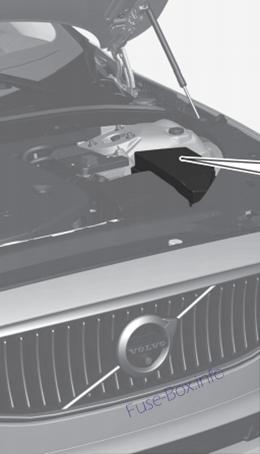

1) Моторного отсека

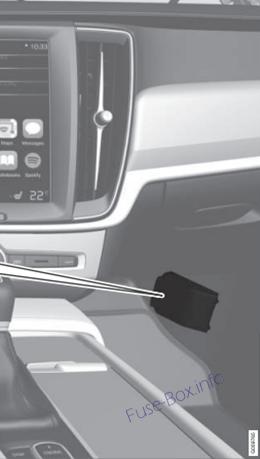

2) Под перчаточным ящиком
3) грузовой отсек
Схемы блока предохранителей
Схемы блока предохранителей
2018

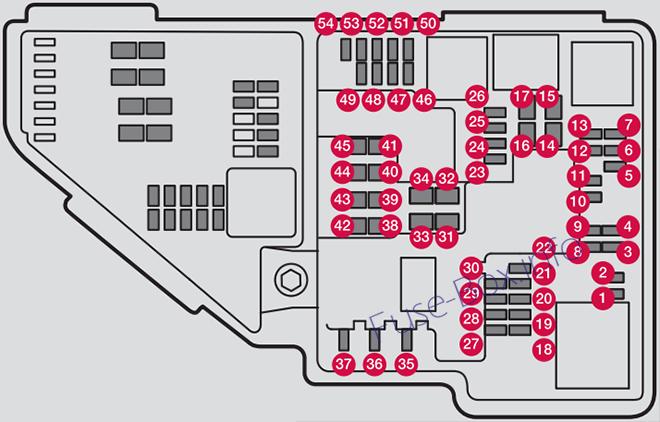

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | Катушки зажигания (бензин); Свечи зажигания (бензин) | 15 |
| 5 | Соленоид масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центральный (бензин); Лямбда-зонд, задний (дизель) | 15 |
| 6 | Вакуумные регуляторы; Клапан; Клапан выходного импульса (дизель) | 7.5 |
| 7 | Модуль управления двигателем; привод; Дроссельный узел; клапан EGR (дизель); Датчик положения турбо (дизель); Клапан турбонагнетателя (бензин) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | ||
| 10 | Соленоиды (бензин); Клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); Модуль управления накалом (дизель) | 10 |
| 11 | Модуль управления кожухом ролика спойлера; Модуль управления кожухом валика радиатора; Катушки реле выходного импульса (дизель) | 5 |
| 12 | Лямбда-зонд, передний; Лямбдазонд, задний (бензин) | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Пусковой двигатель | 40 |
| 15 | Пусковой двигатель | Шунт |
| 16 | Подогреватель топливного фильтра (дизель) | 30 |
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | Розетка 12 В в туннельной консоли спереди | 15 |
| 25 | Розетка 12 В в туннельной консоли, у места для ног второго ряда сидений | 15 |
| 26 | Розетка 12 В в багажном отделении (опция) | 15 |
| 27 | ||
| 28 | Левая фара, некоторые варианты светодиодов | 15 |
| 29 | Правая фара, некоторые варианты светодиодов | 15 |
| 30 | ||
| 31 | Обогрев лобового стекла с левой стороны (опция) | Шунт |
| 32 | Обогрев лобового стекла с левой стороны (опция) | 40 |
| 33 | Омыватели фар (опция) | 25 |
| 34 | Омыватели ветрового стекла | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Horn | 20 |
| 37 | Сирена (опция) | 5 |
| 38 | Модуль управления тормозной системой (клапаны, стояночный тормоз) | 40 |
| 39 | Стеклоочистители | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогрев правого ветрового стекла (опция) | 40 |
| 42 | Стояночный обогреватель (опция) | 20 |
| 43 | Блок управления тормозной системой (насос ABS) | 40 |
| 44 | - | - |
| 45 | Обогрев правого ветрового стекла (опция) | Шунт |
| 46 | Поставляется при включенном зажигании: Блок управления двигателем; компоненты трансмиссии; Электрический сервоусилитель руля; Центральный электронный модуль; Модуль управления тормозной системой | 5 |
| 47 | ||
| 48 | Правая фара | 7.5 |
| 48 | Правая фара, некоторые варианты светодиодов | 7.5 |
| 49 | - | - |
| 50 | - | - |
| 51 | Модуль управления включением батареи | 5 |
| 52 | Подушки безопасности | 5 |
| 53 | Левая фара | 7.5 |
| 53 | Левая фара, некоторые варианты светодиодов | 15 |
| 54 | Датчик педали акселератора | 5 |
Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

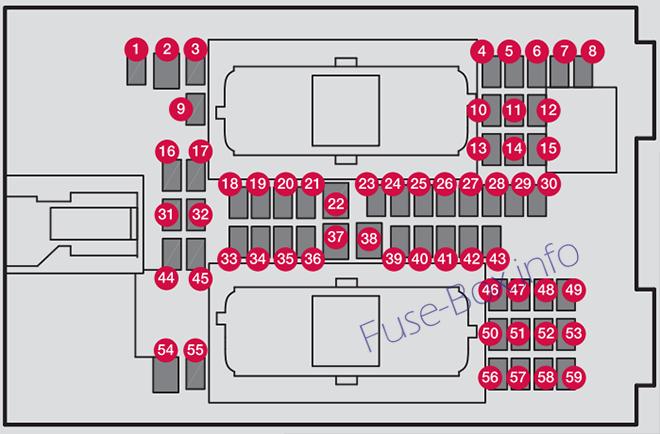

Под перчаточным ящиком
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | Розетка 230 В в туннельной консоли, у места для ног заднего сиденья (опция) | 30 |
| 3 | - | - |
| 4 | Детектор движения (опция) | 5 |
| 5 | Медиа плеер | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Датчик солнца | 5 |
| 9 | ||
| 10 | ||
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль для ручки запуска и управления стояночным тормозом | 5 |
| 13 | Рулевой модуль для обогрева рулевого колеса (опция) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Модуль управления системой климат-контроля | 10 |
| 19 | Блокировка руля | 7.5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора системы климат-контроля, передний | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Управляет освещением; Освещение салона; Затемнение внутреннего зеркала заднего вида (опция); Датчик дождя и света (опция); Клавиатура в туннельной консоли, рядом с местом для ног заднего сиденья (опция); Передние сиденья с электроприводом (опция); Панели управления в задних дверях | 7.5 |
| 25 | Модуль управления функциями поддержки водителя | 5 |
| 26 | Панорамная крыша с солнцезащитной шторкой (опция) | 20 |
| 27 | Проекционный дисплей (опция) | 5 |
| 28 | Освещение салона | 5 |
| 29 | ||
| 30 | Дисплей в потолочной консоли (напоминание о непристегнутом ремне/индикатор подушки безопасности на переднем пассажирском сиденье) | 5 |
| 31 | - | - |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в грузовом отсеке | 10 |
| 35 | Модуль управления для онлайн-автомобиля: Модуль управления для Volvo On Call | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Модуль управления аудиосистемой (усилитель) (некоторые варианты) | 40 |
| 38 | - | - |
| 39 | Модуль для многодиапазонной антенны | 5 |
| 40 | Модули комфорта сидений (массаж) передние (опция) | 5 |
| 41 | ||
| 42 | Стеклоочиститель заднего стекла | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | - | - |
| 45 | - | - |
| 46 | Обогрев переднего сиденья со стороны водителя | 15 |
| 47 | Обогрев переднего пассажирского сиденья | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | ||
| 50 | Дверной модуль в левой передней двери | 20 |
| 51 | Модуль управления подвеской (активное шасси) (опция) | 20 |
| 52 | - | - |
| 53 | Модуль управления датчиком | 10 |
| 54 | - | - |
| 55 | - | - |
| 56 | Дверной модуль в правой передней двери | 20 |
| 57 | - | - |
| 58 | ТВ (опция) (некоторые рынки) | 5 |
| 59 | Первичный предохранитель для предохранителей 53 и 58 | 15 |
Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Микро».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

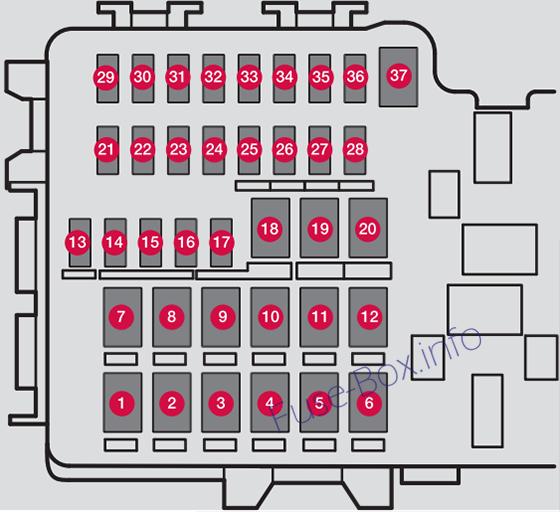

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | - | - |
| 3 | Компрессор пневмоподвески (опция) | 40 |
| 4 | Электродвигатель блокировки спинки заднего сиденья с правой стороны | 15 |
| 5 | ||
| 6 | Электродвигатель блокировки спинки заднего сиденья с левой стороны | 15 |
| 7 | ||
| 8 | Модуль управления снижением оксидов азота (дизель) | 30 |
| 9 | Задняя дверь с электроприводом (опция) | 25 |
| 10 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 11 | Модуль управления фаркопом (опция) | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Катушки внутреннего реле | 5 |
| 14 | Модуль управления снижением оксидов азота (дизель) | 15 |
| 15 | Модуль обнаружения движения ноги (опция) (для открывания двери багажника с электроприводом) | 5 |
| 16 | Алкогольный замок | 5 |
| 17 | ||
| 18 | Модуль управления фаркопом (опция) | 25 |
| 19 | Сиденье водителя с электроприводом (опция) | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера (опция) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | - | - |
| 28 | Обогрев левого заднего сиденья (опция) | 15 |
| 29 | ||
| 30 | Информация о слепых зонах (BLIS) (опция): модуль управления, внешний звук заднего хода | 5 |
| 31 | ||
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Привод выхлопных газов (бензин, некоторые варианты двигателя) | 5 |
| 34 | - | - |
| 35 | Модуль управления полным приводом (AWD) (опция) | 15 |
| 36 | Обогрев правого заднего сиденья (опция) | 15 |
| 37 |
Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.
2019
Моторного отсека
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 15 | Катушки зажигания (бензин); свечи зажигания (бензин) |
| 5 | 15 | соленоид масляного насоса; магнитная муфта кондиционера; лямбда-зонд с подогревом, центральный (бензин); Лямбда-зонд с подогревом, задний (дизель) |
| 6 | 7.5 | Вакуумные регуляторы; клапан; клапан импульса мощности (дизель) |
| 7 | 20 | Модуль управления двигателем; привод; дроссельный узел; клапан EGR (дизель); датчик положения турбо (дизель); клапан турбонагнетателя (бензин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | - | Не используется |
| 10 | 10 | Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления накалом (дизель) |
| 11 | 5 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора; Обмотки реле импульса мощности (дизель) |
| 12 | - | Не используется |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Пусковой двигатель |
| 15 | Шунт | Пусковой двигатель |
| 16 | 30 | Подогреватель топливного фильтра (дизель) |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажнике/грузовом отсеке |
| 27 | - | Не используется |
| 28 | 15 | Левая фара, некоторые модели со светодиодами |
| 29 | 15 | Правая фара, некоторые модели со светодиодами |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла, левая сторона |
| 32 | 40 | Обогрев лобового стекла, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | 15 | Модуль управления коробкой передач |
| 36 | 20 | Horn |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | 20 | Автономный обогреватель |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла, правая сторона |
| 46 | 5 | Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой |
| 47 | - | Не используется |
| 48 | 7.5 | Правая фара |
| 48 | 15 | Правая фара, некоторые модели со светодиодами |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | 5 | Модуль управления подключением аккумуляторной батареи |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 53 | 15 | Левая фара, некоторые модели со светодиодами |
| 54 | 5 | Датчик педали акселератора |

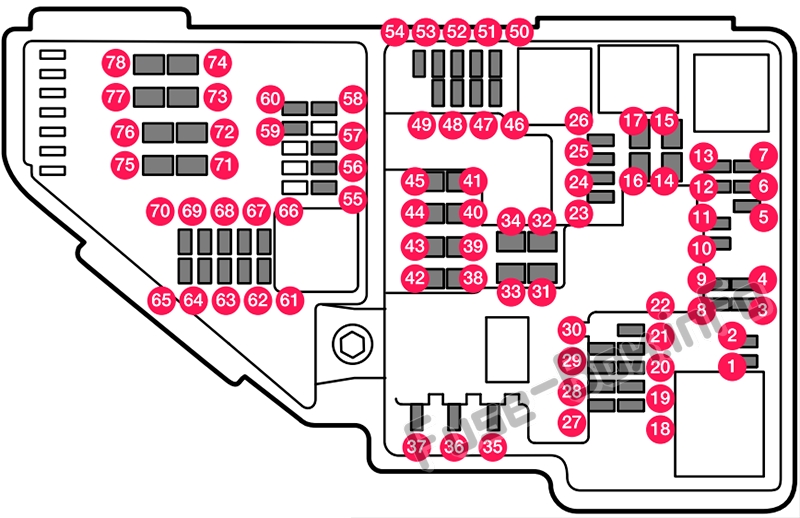

Моторный отсек (двухмоторный)
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | 5 | Модуль управления исполнительным механизмом включения/переключения передач автоматической коробки передач |
| 5 | 5 | Модуль управления высоковольтным отопителем охлаждающей жидкости |
| 6 | 5 | Модуль управления кондиционером/кондиционером; запорный клапан теплообменника; клапан отсечки охлаждающей жидкости через систему климат-контроля |
| 7 | 5 | Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 8 | - | Не используется |
| 9 | 10 | Преобразователь для управления подачей на электродвигатель заднего моста |
| 10 | 10 | Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 11 | 5 | Зарядный модуль |
| 12 | 10 | Отсечной клапан охлаждающей жидкости гибридного аккумулятора; насос охлаждающей жидкости 1 гибридного аккумулятора |
| 13 | 10 | Насос охлаждающей жидкости для системы электропривода |
| 14 | 25 | Вентилятор охлаждения гибридных компонентов |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 15 | Розетка 12 В в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между сиденьями второго ряда |
| 26 | 15 | Розетка 12 В в багажнике/грузовом отсеке USB-порты для держателей iPad |
| 27 | - | Не используется |
| 28 | 15 | Левая фара, некоторые модели со светодиодами |
| 29 | 15 | Правая фара некоторые модели со светодиодами |
| 30 | - | Не используется |
| 31 | Шунт | Обогрев лобового стекла, левая сторона |
| 32 | 40 | Обогрев лобового стекла, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | - | Не используется |
| 36 | 20 | Horn |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | 20 | Автономный обогреватель |
| 43 | 40 | Модуль управления тормозной системой (насос ABS) |
| 44 | - | Не используется |
| 45 | Шунт | Обогрев лобового стекла, правая сторона |
| 46 | 5 | Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль |
| 47 | 5 | Внешний звук автомобиля (некоторые рынки) |
| 48 | 7.5 | Правая фара |
| 48 | 15 | Правая фара, некоторые модели со светодиодами |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 53 | 15 | Левая фара, некоторые модели со светодиодами |
| 54 | 5 | Датчик педали акселератора |
| 55 | 15 | модуль управления трансмиссией; блок управления селектором передач |
| 56 | 5 | Модуль управления двигателем |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | - | Не используется |
| 60 | - | Не используется |
| 61 | 20 | Модуль управления двигателем; привод; дроссельный узел; клапан турбонагнетателя |
| 62 | 10 | Соленоиды; клапан; термостат системы охлаждения двигателя |
| 63 | 7.5 | Вакуумные регуляторы; клапан |
| 64 | 5 | Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора |
| 65 | - | Не используется |
| 66 | 15 | Лямбда-зонд с подогревом, передний; кислородный датчик с подогревом, задний |
| 67 | 15 | соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) |
| 68 | - | Не используется |
| 69 | 20 | Модуль управления двигателем |
| 70 | 15 | Катушки зажигания; Свечи зажигания |
| 71 | - | Не используется |
| 72 | - | Не используется |
| 73 | 30 | Модуль управления масляным насосом коробки передач |
| 74 | 40 | Модуль управления вакуумным насосом |
| 75 | 25 | Привод коробки передач |
| 76 | - | Не используется |
| 77 | - | Не используется |
| 78 | - | Не используется |
Под перчаточным ящиком
| № | Ампер | Функция |
|---|---|---|
| 1 | - | Не используется |
| 2 | 30 | Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | - | Не используется |
| 4 | 5 | Датчик движения |
| 5 | 5 | Медиа плеер |
| 6 | 5 | Приборная доска |
| 7 | 5 | Кнопки на центральной консоли |
| 8 | 5 | Датчик солнца |
| 9 | 20 | Модуль управления датчиком |
| 10 | - | Не используется |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15 | Модуль обогрева рулевого колеса |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 10 | Модуль управления климатической системой |
| 19 | - | Не используется |
| 20 | 10 | Разъем канала передачи данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климатической системы (передний) |
| 23 | 5 | USB-концентратор |
| 24 | 7.5 | Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/правый |
| 25 | 5 | Модуль управления функциями поддержки водителя |
| 26 | 20 | Панорамная крыша с солнцезащитной шторкой |
| 27 | 5 | Проекционный дисплей |
| 28 | 5 | Освещение салона |
| 29 | - | Не используется |
| 30 | 5 | Дисплей на потолочной консоли (напоминание о непристегнутых ремнях безопасности/индикатор боковой подушки безопасности переднего пассажира) |
| 31 | - | Не используется |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Дверной модуль в правой задней двери |
| 34 | 10 | Предохранители в багажнике/грузовом отсеке |
| 35 | 5 | Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call |
| 36 | 20 | Дверной модуль в левой задней двери |
| 37 | 40 | Модуль управления аудиосистемой (усилитель) (только в некоторых моделях) |
| 38 | - | Не используется |
| 39 | 5 | Многодиапазонный антенный модуль |
| 40 | 5 | Функция массажа передних сидений. |
| 41 | - | Не используется |
| 42 | 15 | Стеклоочиститель заднего стекла |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | 5 | Двухмоторный: обмотки реле распределительной коробки в моторном отсеке; Обмотки реле масляного насоса коробки передач |
| 45 | - | Не используется |
| 46 | 15 | Обогрев сиденья водителя |
| 47 | 15 | Обогрев сиденья переднего пассажира |
| 48 | 10 | Насос охлаждающей жидкости |
| 49 | - | Не используется |
| 50 | 20 | Дверной модуль в левой передней двери |
| 51 | 20 | Модуль управления активным шасси |
| 52 | - | Не используется |
| 53 | 10 | Модуль управления датчиком |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | 20 | Дверной модуль в правой передней двери |
| 57 | - | Не используется |
| 58 | 5 | ТВ (только на некоторых рынках) |
| 59 | 15 | Первичный предохранитель для предохранителей 9, 53 и 58 |
грузовой отсек
| № | Ампер | Функция |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | 40 | Двухмоторный: Центральный электрический модуль |
| 3 | 40 | Компрессор с пневматической подвеской |
| 4 | 15 | Электродвигатель замка спинки заднего сиденья, правая сторона |
| 5 | - | Не используется |
| 6 | Электродвигатель замка спинки заднего сиденья, левая сторона | |
| 7 | 20 | Двухмоторный: Дверной модуль справа, сзади |
| 8 | 30 | Модуль управления снижением оксидов азота (дизель) |
| 9 | 25 | Задняя дверь с электроприводом |
| 10 | 20 | Сиденье переднего пассажира с электроприводом |
| 11 | 40 | Модуль управления фаркопом |
| 12 | 40 | Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5 | Внутренние обмотки реле |
| 14 | 15/20 | Модуль управления снижением оксидов азота (дизель) Двухмоторный: Дверной модуль слева, сзади |
| 15 | 5 | Модуль обнаружения движения ноги для открывания двери багажника с электроприводом |
| 16 | - | USB-концентратор/порт для аксессуаров |
| 17 | - | Не используется |
| 18 | 25 | Модуль управления фаркопом |
| 18 | 40 | Дополнительный модуль |
| 19 | 20 | Сиденье водителя с электроприводом |
| 20 | 40 | Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5 | Камера помощи при парковке |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 10 | Двухмоторный: подача при включенном зажигании |
| 26 | 5 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности |
| 27 | - | Не используется |
| 28 | 15 | Обогрев заднего сиденья (левая сторона) |
| 29 | - | Не используется |
| 30 | 5 | Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода |
| 31 | - | Не используется |
| 32 | 5 | Модули натяжителей ремней безопасности |
| 33 | 5 | Активатор системы ОГ (бензин, некоторые варианты двигателя) |
| 34 | - | Не используется |
| 35 | 15 | Модуль управления полным приводом (AWD) |
| 36 | 15 | Обогрев заднего сиденья (правая сторона) |
| 37 | - | Не используется |
