Предохранители и реле Volvo XC60 (2013-2017)
Схемы относятся к указанным годам и вариантам Volvo XC60 (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Схема предохранителей Volvo XC60 2013-2017
Предохранители прикуривателя (розетка) в Volvo XC60 Это предохранители №7 (гнездо 12 В — грузовой отсек) и № 22 (гнездо 12 В в туннельной консоли) в блоке предохранителей «А» под перчаточным ящиком.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

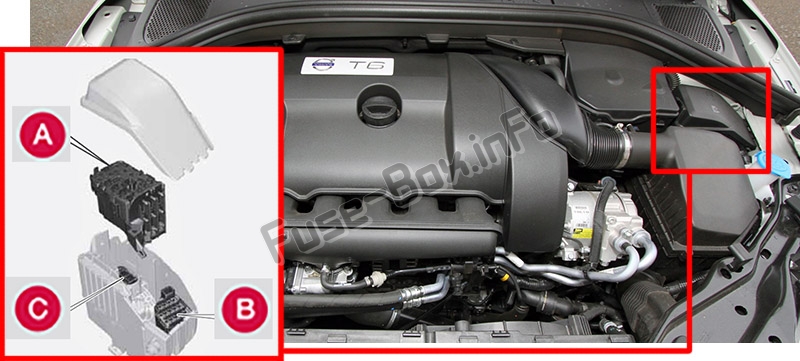

1) Моторный отсек

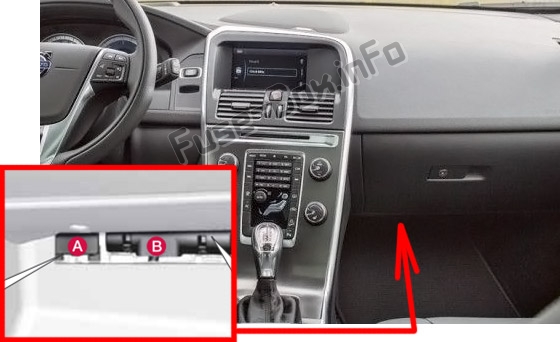

2) Под бардачком Fusebox A (Общие предохранители)
3) Блок предохранителей B под бардачком (предохранители модуля управления)
Расположен под подкладкой.

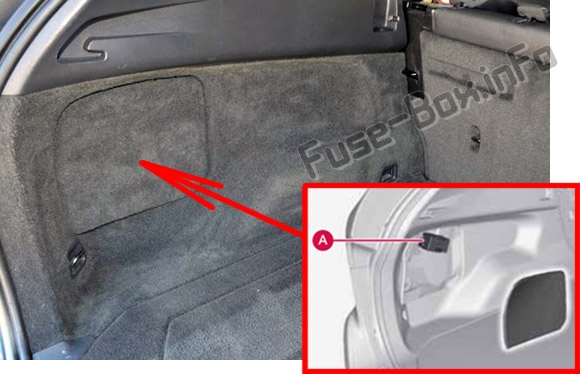

4) грузовой отсек

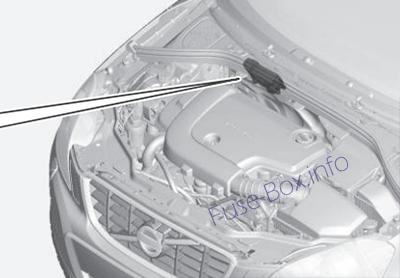

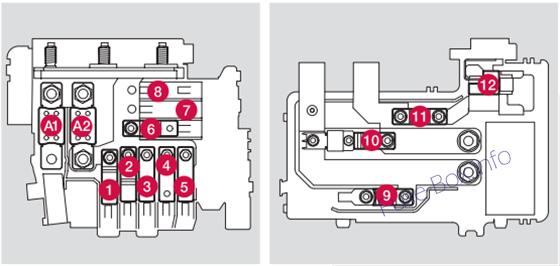

5) Холодная зона моторного отсека (только Start/Stop)
Схемы блока предохранителей
Схемы блока предохранителей
2013

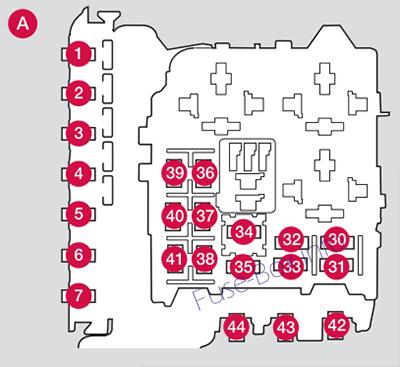

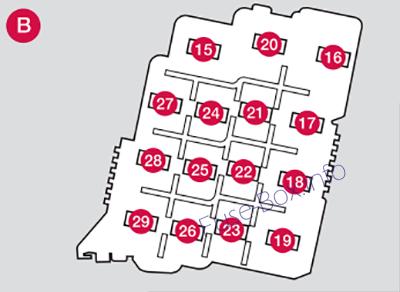

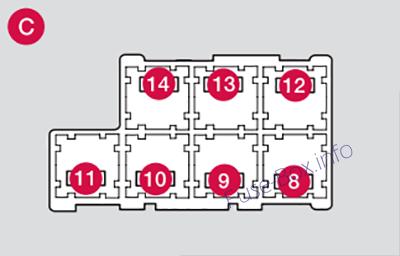

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные двойные ксеноновые фары, корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, модуль управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува) | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | ||
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.

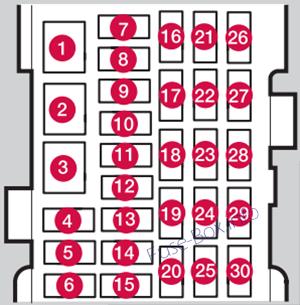

Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений (опция) | 15 |
| 16 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 5 |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |

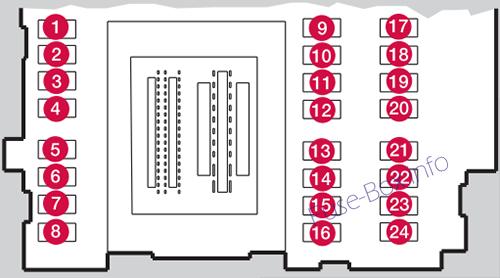

Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLINK (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Омыватель стекла багажника | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой; Тревожный датчик движения (опция) | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Передний радар адаптивного круиз-контроля (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Многослойная панорамная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |

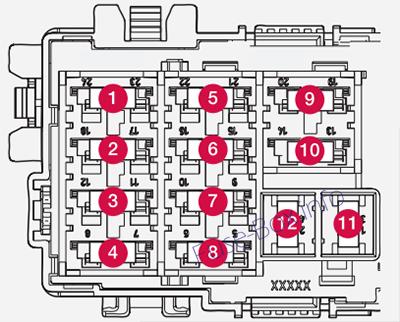

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 30 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
2014
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные двойные ксеноновые фары, корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, модуль управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува) | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | ||
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | омыватели ветрового стекла; Омыватель стекла багажника | 25 |
| 16 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 5 |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLINK (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Многослойная панорамная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 30 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
2015
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком | 50 |
| 3 | Центральный электрический модуль автоматического выключателя в грузовом отсеке (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло со стороны водителя (опция) | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической установки (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой со стороны пассажира (опция) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Модуль управления двигателем (4-цил. двигатели); Катушки зажигания (5-/6-цил. двигатели), конденсатор (6-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. и 6-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-/6-цил. двигатели: система впрыска, расходомер воздуха (только 6-цил. двигатели), блок управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-/6-цил. двигатели), клапаны двигателя, блок управления двигателем (6-цил. двигатели), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 6-цил.) ) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с подогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-/6-цил. двигатели), подогреваемые лямбда-зонды (5-/6-цил. двигатели) | 15 |
| 40 | Катушки зажигания | 15 |
| 41 | Обнаружение утечки топлива (5-/6-цил. двигатели), блок управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цил. двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Охлаждающий вентилятор | 60 (4/5-цил. двигатели) |
| 43 | Охлаждающий вентилятор | 80 (6-цил. двигатели) |
| 44 | Усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла/задней двери | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция); Поясничная опора с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция); Поясничная опора с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 5 |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления тягово-сцепным устройством (опция), камера помощи при парковке (опция); Информационная система слепых зон (BLIS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденье(я) с электроприводом (опция), беспроводная система управления HomeLInk® (опция); Поясничная опора с электроприводом (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Многослойная панорамная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 20 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под перчаточным ящиком, центральный электрический модуль в багажном отделении | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в грузовом отсеке | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
2016
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Первичный предохранитель центрального электрического блока в багажном отделении (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Первичный предохранитель блока реле/предохранителей под перчаточным ящиком (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 60 |
| 6 | ||
| 7 | Дополнительный электроотопитель (опция) (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 100 |
| 8 | Обогрев лобового стекла (опция) (для автомобилей с функцией Start/Stop это место предохранителя пусто), левая сторона | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 40 |
| 12 | Обогрев лобового стекла* (для автомобилей с функцией Start/Stop это место предохранителя пусто), правая сторона | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | - | - |
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле системы управления двигателем (5, 6-цил.); Модуль управления двигателем (5, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (5, 6-цил. бензин); Вспомогательный насос охлаждающей жидкости (4-цил. дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (5-, 6-цил. бензин); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (5, 6-цил. бензин) (для автомобилей с функцией Start/Stop это место предохранителя пусто) | 30 |
| 35 | Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.); Катушки зажигания (5, 6-цил. бензин); Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (5, 6-цил. бензин) | 10 |
| 36 | Модуль управления двигателем (5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат(4-цил. бензин); клапан EVAP (4-цил. бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензин); Модуль управления двигателем (5, 6-цил. бензин) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны (5, 6-цил.); Модуль управления двигателем (6-цил.); Датчик массового расхода воздуха (5-цил. бензин); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. бензин); Лямбда-зонд, центральный (4-цил. бензин); Лямбда-зонд, задний (4-цил. Дизель) | 15 |
| 39 | Лямбда-зонд передний (4-цил.); Лямбда-зонд, задний (4-цил. бензин); клапан EVAP (5, 6-цил. бензин); Лямбда-зонды (5, 6-цил.); Крышка ролика радиатора модуля управления (5-цил. дизель) | 15 |
| 40 | Насос охлаждающей жидкости (5-цил. бензин); Подогреватель вентиляции картерных газов (5-цил. бензин); Масляный насос АКПП (5-цил. бензиновый Start/Stop) | 10 |
| 40 | Катушки зажигания (4-цил. бензин) | 15 |
| 40 | Подогрев дизельного фильтра (дизель) | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления накалом (4-цил. дизель); Масляный насос (4-цил. Дизель) | 7.5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-, 5-цил. дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Первичный предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | омыватели ветрового стекла; Омыватель заднего стекла | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В, грузовой отсек (опция) | 15 |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 20 |
| 13 | Сиденье с электроприводом, сторона водителя (опция) | 20 |
| 14 | Сиденье с электроприводом, сторона пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой или экран (опция) | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция); телевизор (опция); Цифровое радио (опция) | 10 |
| 18 | Модуль управления аудиосистемой или модуль управления Sensus (опция) | 15 |
| 19 | Телематика (опция); Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк (опция); Внутреннее освещение крыши; Датчик климата (опция); Электродвигатели заслонки, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | - | - |
| 26 | Обогрев сиденья со стороны переднего пассажира | 15 |
| 27 | Обогрев переднего сиденья со стороны водителя | 15 |
| 28 | Помощь при парковке (опция); Парковочная камера (опция); БЛИС (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15 |
| 2 | - | - |
| 3 | Освещение салона; Панель управления водительской двери, электростеклоподъемники; Сиденья с электроприводом (опция) | 7.5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, ACC (опция); система предупреждения о столкновении (опция) | 10 |
| 6 | Освещение салона; Датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Рулевое колесо с подогревом (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Отпирание, задняя дверь | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Детектор движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 17 | - | - |
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора; Затемняющееся внутреннее зеркало заднего вида (опция); Обогрев заднего сиденья (опция) Электрический дополнительный обогреватель (опция) | 7.5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 20 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Электрический дополнительный обогреватель (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | ||
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) - батарея поддержки эталонного напряжения | 5 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время при необходимости.
Предохранитель 12 можно заменить в любое время при необходимости.
2017
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком | 50 |
| 3 | Центральный электрический модуль автоматического выключателя в грузовом отсеке (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Центральный электрический модуль автоматического выключателя под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло со стороны водителя (опция) | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической установки (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой со стороны пассажира (опция) | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Модуль управления двигателем (4-цил. двигатели); Катушки зажигания (5-/6-цил. двигатели), конденсатор (6-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. и 6-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-/6-цил. двигатели: система впрыска, расходомер воздуха (только 6-цил. двигатели), блок управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-цил. двигатели), клапаны двигателя, датчик уровня масла (только 5-цил.) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с обогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-цил. двигатели), лямбда-зонды с подогревом (5-цил. двигатели) | 15 |
| 40 | Масляный насос/нагреватель вентиляции картера/насос охлаждающей жидкости (5-цил. двигатели) | 10 |
| 40 | Катушки зажигания (4-цил. двигатели) | 15 |
| 41 | Обнаружение утечки топлива (5-/6-цил. двигатели), блок управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цил. двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Вентилятор охлаждения (4-цил. двигатели) | 60 или 80 |
| 43 | Вентилятор охлаждения (5-цил. двигатели) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла/задней двери | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 5 |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Модуль управления датчиком | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Помощь при парковке (опция); Информационная система слепых зон (BLIS) (опция), камера помощи при парковке | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее освещение салона, управление стеклоподъемниками на двери водителя, сиденье(я) с электроприводом (опция) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Внутреннее освещение, датчик дождя (опция), система беспроводного управления HomeLINK® (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | Спутниковое радио (опция), усилитель аудиосистемы | 10 |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Многослойная панорамная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 20 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под перчаточным ящиком, центральный электрический модуль в багажном отделении | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в грузовом отсеке | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Дополнительная информация: Volvo XC60 (2013-2017)
Когда речь заходит о тяжелых грузовиках и роскошных автобусах, первое, что приходит на ум, — это Volvo. Однако эта шведская автомобильная компания также занимается производством автомобилей. Volvo Group возникла в 1927 году. Ее основали Густав Ларсон и Ассар Габриэльсон. Компания в основном известна производством и продажей грузовых автомобилей и автобусов. Но у них также есть широкий выбор автомобилей. В 2016 году компания была вторым в мире производителем большегрузных автомобилей. Но мы здесь, чтобы поговорить о Volvo XC60 I, роскошном кроссовере.
Volvo XC60 I: с 2008 по 2017 год
Volvo занимается производством больших автомобилей и грузовиков. Volvo XC60 I — компактный кроссовер класса люкс первого поколения компании. Его производство началось в 2008 году и продолжалось до 2017 года. В настоящее время серия XC60 находится на стадии второго поколения. Впервые Volvo XC60 I был представлен на автосалоне в Женеве в 2008 году. В том же году стартовали продажи в Европе и в следующем году в Северной Америке. Это также был самый продаваемый автомобиль с 2009 года. Он основан на платформе P3 от Volvo. Этот автомобиль был разработан с большими возможностями для бездорожья. Он имеет много общего с Land Rover Freelander. Это потому, что на момент разработки и Volvo, и Land Rover принадлежали Ford.
В 2013 году компания представила свежую новую версию XC60, выпущенную на рынок в 2014 году. Большинство обновлений были в основном косметическими. Например, они внесли изменения в передние фары дальнего света, решетку радиатора и нижние пороги. Они также внесли небольшие изменения в задние фонари и наконечники выхлопной трубы. Volvo XC60 относится ко второму поколению, но автомобили первого поколения были лучшими в своем классе. Они по-прежнему пользуются большим спросом на рынке.
