Предохранители и реле Volvo XC60 (2009-2012)
Схемы относятся к указанным годам и вариантам Volvo XC60 (2009-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo XC60 2009-2012 гг.
Предохранители прикуривателя (розетка) в Volvo XC60 2009-2010 гг.: предохранитель №25 (гнездо 12 В, переднее и заднее сиденье) в блоке предохранителей в моторном отсеке и предохранитель №6 (гнездо 12 В в грузовом отсеке) в блоке предохранителей в багажнике (Модуль А). 2011-2012 гг. — предохранители №7 (гнездо 12 В — грузовой отсек) и № 22 (гнездо 12 В) в блоке предохранителей «А» под бардачком.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

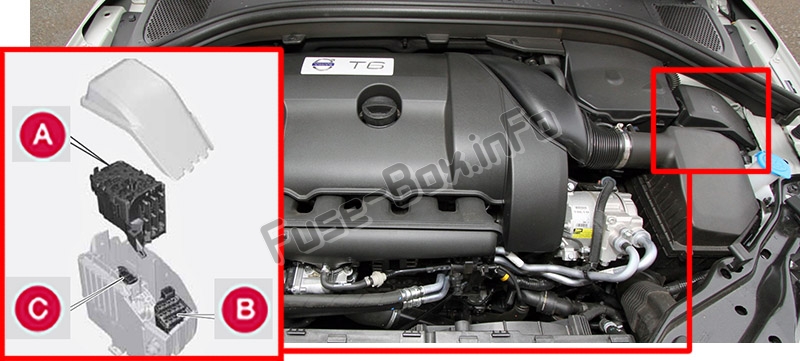

1) Моторный отсек

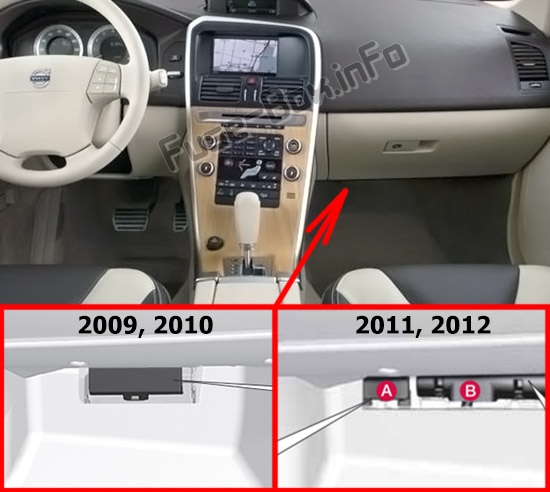

2) Под бардачком
Расположен под подкладкой.

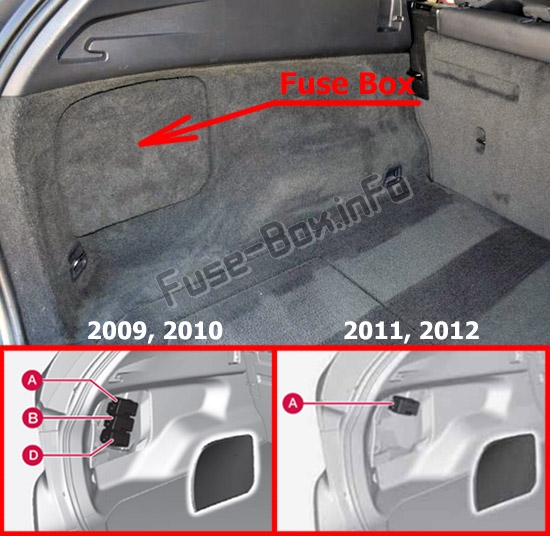

3) грузовой отсек
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010

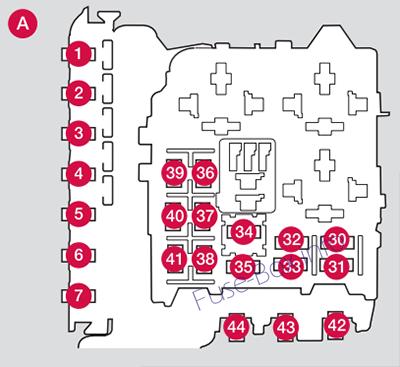

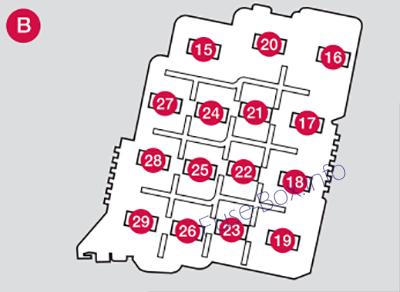

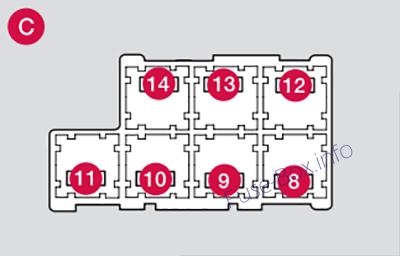

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 50 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные двойные ксеноновые фары, корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | Радар. Модуль управления адаптивным круиз-контролем (опция) | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 20 |
| 23 | Панель освещения | 5 |
| 24 | Омыватели фар | 15 |
| 25 | Розетка на 12 вольт, переднее и заднее сиденье | 15 |
| 26 | Люк (опция), потолочная консоль/ ECC (опция) | 10 |
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск | 15 |
| 40 | Обогреватель вентиляции картера | 20 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | ||
| 44 | Охлаждающий вентилятор | 80 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.

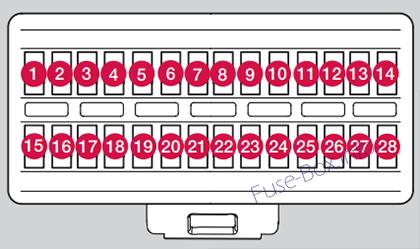

Под бардачком
| № | Функция | Amp |
|---|---|---|
| 1 | Датчик дождя (опция) | 5 |
| 2 | система SRS | 10 |
| 3 | АБС тормозит. Электрический стояночный тормоз | 5 |
| 4 | Педаль акселератора, подогрев сидений (опция) | 7.5 |
| 5 | - | |
| 6 | Дисплей ICM, CD и радио | 15 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | - | |
| 9 | Дальний свет | 15 |
| 10 | Люк (опция) | 20 |
| 11 | Резервные огни | 7.5 |
| 12 | - | |
| 13 | Передний противотуманный фонарь (опция) | 15 |
| 14 | Омыватели ветрового стекла | 15 |
| 15 | Адаптивный круиз-контроль ACC (опция) | 10 |
| 16 | ||
| 17 | Верхнее плафон, панель управления дверью водителя/пассажирское сиденье с электроприводом (опция) | 7.5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом (опция) | 5 |
| 20 | Стеклоочиститель задней двери | 15 |
| 21 | Приемник дистанционного ключа, датчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Электрический замок рулевой колонки | 20 |
| 24 | - | |
| 25 | Замок, бак/задняя дверь | 10 |
| 26 | Сирена сигнализации. ЕСС | 5 |
| 27 | Кнопка ЗАПУСК/ОСТАНОВ ДВИГАТЕЛЯ | 5 |
| 28 | Выключатель стоп-сигнала | 5 |

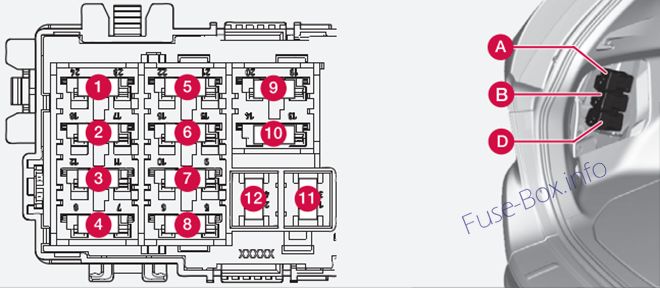

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| Модуль А (черный): | ||
| 1 | Выключатели в двери водителя | 25 |
| 2 | Выключатели в пассажирской двери | 25 |
| 3 | Выключатели в задней двери со стороны водителя | 25 |
| 4 | Выключатели в задней двери со стороны пассажира | 25 |
| 5 | - | - |
| 6 | Розетка 12 В в грузовом отсеке | 15 |
| 7 | Обогрев заднего стекла | 30 |
| 8 | - | - |
| 9 | Розетка 2 для прицепа (опция) | 15 |
| 10 | Сиденье водителя с электроприводом (опция) | 25 |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | Задняя дверь с электроприводом (опция) | 30 |
| Модуль В (белый): | ||
| 1 | Система помощи при парковке, камера помощи при парковке (опция) | 5 |
| 2 | Модуль управления Four C (опция) | 15 |
| 3 | Сиденье водителя с подогревом (опция) | 15 |
| 4 | Обогрев сиденья пассажира (опция) | 15 |
| 5 | Обогрев заднего сиденья со стороны пассажира (опция) | 15 |
| 6 | Модуль управления полным приводом | 10 |
| 7 | Подогрев заднего сиденья со стороны водителя (опция) | 15 |
| 8 | - | - |
| 9 | Сиденье пассажира с электроприводом (опция) | 25 |
| 10 | Бесключевой привод (опция) | 20 |
| 11 | Электрический стояночный тормоз - сторона водителя (опция) | 30 |
| 12 | ||
| Модуль D (синий): | ||
| 1 | Дисплей навигационной системы (опция) | 10 |
| 2 | - | - |
| 3 | Сабвуфер (опция) | 25 |
| 4 | Спутниковое радио SIRIUS (опция) | 5 |
| 5 | Аудиоусилитель (опция) | 25 |
| 6 | Аудио система | 15 |
| 7 | Система громкой связи Bluetooth | 5 |
| 8-12 | Бронировать | - |
2011
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные двойные ксеноновые фары, корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | подача АБС 15 | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | Вакуумный насос И5Т | 5 |
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | Система впрыска | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск | 15 |
| 40 | Обогреватель вентиляции картера | 20 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.

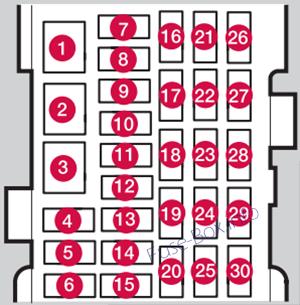

Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель - аудиосистема, сабвуфер (опция) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений (опция) | 15 |
| 16 | - | |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Аудио система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 24 | Сиденье водителя с подогревом (опция) | 15 |
| 25 | - | |
| 26 | Сиденье заднего пассажира с подогревом (правое) (опция) | 15 |
| 27 | Сиденье заднего пассажира с подогревом (левое) (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |

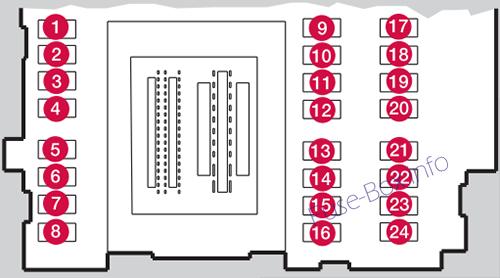

Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее плафон освещения, сиденье(я) с электроприводом (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Омыватель стекла багажника | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | Замок задней двери | 10 |
| 13 | Топливный насос | 20 |
| 14 | Приемник дистанционного ключа, Датчик движения сигнализации (опция), Климатическая система | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Передний радар адаптивного круиз-контроля (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Панорамная ламинированная крыша | 20 |
| 24 | Иммобилайзер | 5 |

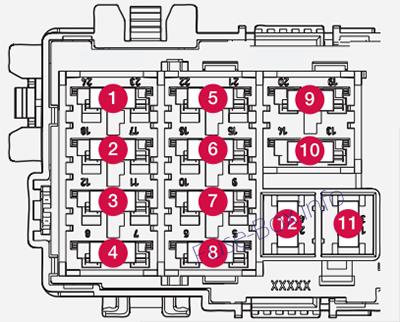

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 30 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Активные двойные ксеноновые фары, корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Усилитель руля, зависящий от скорости | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом | 10 |
| 22 | ||
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Короб моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления, автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Катушки реле | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | ||
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Розетка 12 В (багажное отделение) | 15 |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 20 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений (опция) | 15 |
| 16 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 5 |
| 17 | Аудиосистема, дисплей навигационной системы (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | Развлекательная система для пассажиров задних сидений (RSE) (опция) | 7.5 |
| 21 | Многослойная панорамная крыша (опция); вежливое освещение; Датчик климатической системы | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | - | |
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLINK (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Дополнительное освещение, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака/крышка багажника | 10 |
| 9 | Омыватель стекла багажника | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | ||
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой; Тревожный датчик движения (опция) | 5 |
| 15 | - | |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Передний радар адаптивного круиз-контроля (опция) | 5 |
| 20 | Педаль акселератора, Наружные зеркала с электроприводом, Обогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Многослойная панорамная крыша (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | Задняя дверь с электроприводом (опция) | 30 |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка 1 для прицепа (опция) | 40 |
| 12 | - | - |
Дополнительная информация: Volvo XC60 (2009-2012)
Когда речь заходит о тяжелых грузовиках и роскошных автобусах, первое, что приходит на ум, — это Volvo. Однако эта шведская автомобильная компания также занимается производством автомобилей. Volvo Group возникла в 1927 году. Ее основали Густав Ларсон и Ассар Габриэльсон. Компания в основном известна производством и продажей грузовых автомобилей и автобусов. Но у них также есть широкий выбор автомобилей. В 2016 году компания была вторым в мире производителем большегрузных автомобилей. Но мы здесь, чтобы поговорить о Volvo XC60 I, роскошном кроссовере.
Volvo XC60 I: с 2008 по 2017 год
Volvo занимается производством больших автомобилей и грузовиков. Volvo XC60 I — компактный кроссовер класса люкс первого поколения компании. Его производство началось в 2008 году и продолжалось до 2017 года. В настоящее время серия XC60 находится на стадии второго поколения. Впервые Volvo XC60 I был представлен на автосалоне в Женеве в 2008 году. В том же году стартовали продажи в Европе и в следующем году в Северной Америке. Это также был самый продаваемый автомобиль с 2009 года. Он основан на платформе P3 от Volvo. Этот автомобиль был разработан с большими возможностями для бездорожья. Он имеет много общего с Land Rover Freelander. Это потому, что на момент разработки и Volvo, и Land Rover принадлежали Ford.
В 2013 году компания представила свежую новую версию XC60, выпущенную на рынок в 2014 году. Большинство обновлений были в основном косметическими. Например, они внесли изменения в передние фары дальнего света, решетку радиатора и нижние пороги. Они также внесли небольшие изменения в задние фонари и наконечники выхлопной трубы. Volvo XC60 относится ко второму поколению, но автомобили первого поколения были лучшими в своем классе. Они по-прежнему пользуются большим спросом на рынке.
