Предохранители и реле Fiat Croma (2005-2011)
Схемы относятся к указанным годам и вариантам Fiat Croma (2005-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Croma 2005-2011
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители сгруппированы в три блока предохранителей, которые находятся соответственно на приборной панели, на положительном полюсе аккумуляторной батареи, в моторном отсеке и внутри багажника (с левой стороны).

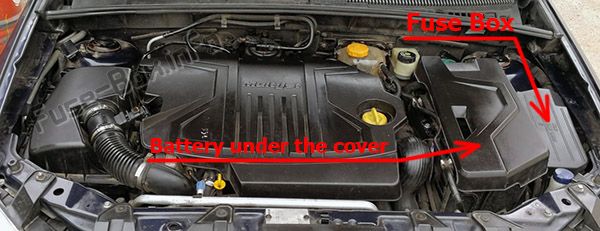

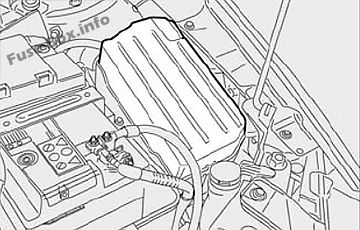

Моторного отсека
Чтобы получить доступ к предохранителям в блоке предохранителей рядом с аккумуляторной батареей, снимите защитную крышку.

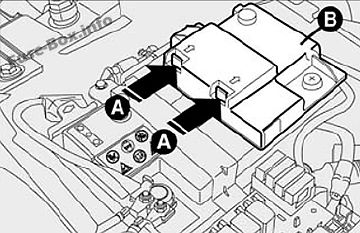

Чтобы получить доступ к предохранителям в блоке предохранителей на положительном полюсе аккумуляторной батареи, нажмите на фиксаторы A и снимите защитную крышку B.

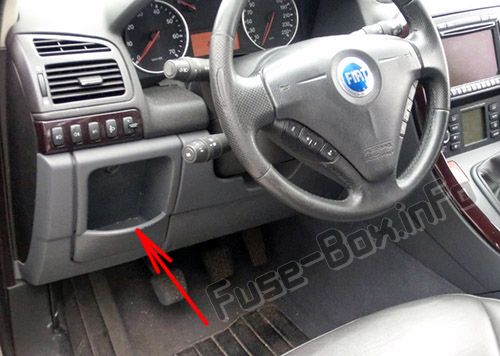

Пассажирский салон

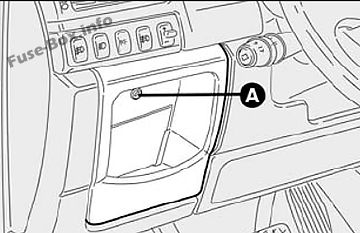

Для доступа ослабьте крепежный винт А и снимите крышку.

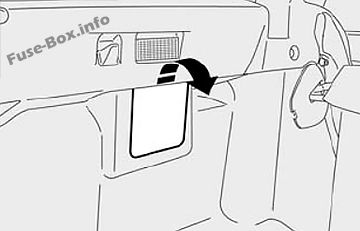

Багажное отделение

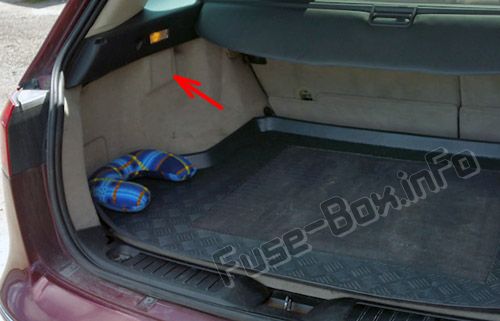

Чтобы получить доступ, откройте соответствующую дверь (как показано на рисунке).
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006

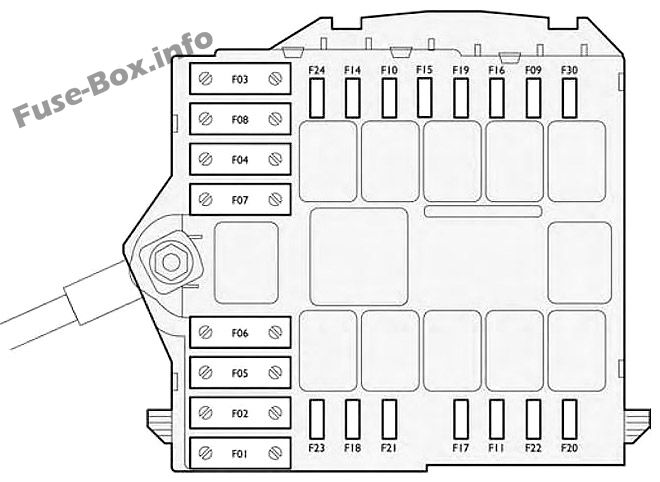

Моторного отсека
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 1 | 60 | +30 Блок управления приборной панелью 2 |
| F 2 | 40 | +30 Вентилятор системы климат-контроля |
| F 3 | 20 | + 30 Точка разветвления электрозамка руля |
| F 4 | 40 | + 30 Точка разветвления тормоза (насос) |
| F 5 | 40 | + 30 Точка разветвления тормоза (электромагнитный клапан) |
| F 6 | 40 | +30 Низкая скорость вентилятора охлаждения двигателя (2.2 - Multijet) |
| F 6 | 50 | + 30 Низкая скорость вентилятора охлаждения двигателя (Multjet a.t) |
| F 7 | 40 | +30 Высокая скорость вентилятора охлаждения двигателя (2.2 - Multijet) |
| F 7 | 50 | + 30 Высокая скорость вентилятора охлаждения двигателя (Multjet a.t) |
| F 8 | 40 | +30 Ручная система климат-контроля f (кроме Multijet a.t) |
| F 9 | 20 | Омыватель фар |
| F 10 | 15 | Рога |
| F 11 | 15 | Различные второстепенные услуги |
| F 14 | 10 | Правая фара дальнего света |
| F 15 | 10 | Левая фара дальнего света |
| F 16 | 7.5 | Э.И. система |
| F 17 | 10 | Э.И. первичные услуги |
| F 18 | 7.5 | +30 Блок управления двигателем, блок управления АКПП и рычаг переключения передач |
| F 19 | 7.5 | Компрессор |
| F 20 | 30 | Фильтр дизельного топлива |
| F 21 | 15 | Питание топливного насоса |
| F 22 | 15 | Э.И. первичные услуги (бензин) |
| F 22 | 20 | Э.И. первичные услуги (Multijet) |
| F 23 | 20 | +30 Аудиосистема/Коннект, блок управления дополнительным отопителем |
| F 24 | 15 | + 15 Блок управления АКПП, рычаг переключения передач |
| F 30 | 15 | Передние противотуманные фары |

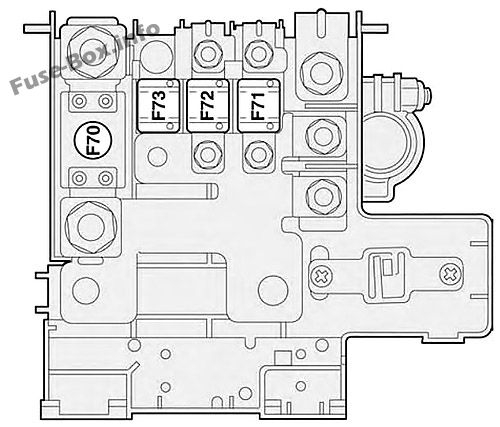

Предохранители на аккумуляторе
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 70 | 150 | Блок предохранителей в моторном отсеке |
| F 71 | 70 | Блок управления приборной панелью 1 |
| F 72 | 60 | + 30 Блок управления свечами накаливания (Multjet) |
| F 73 | 80 | + 30 Точка разветвления электроусилителя руля (кроме 2.2 бензин) |
| F | 80 | + 30 Точка разветвления электроусилителя руля 2.2 бензиновая версия (устанавливается на стенку корпуса АКБ) |

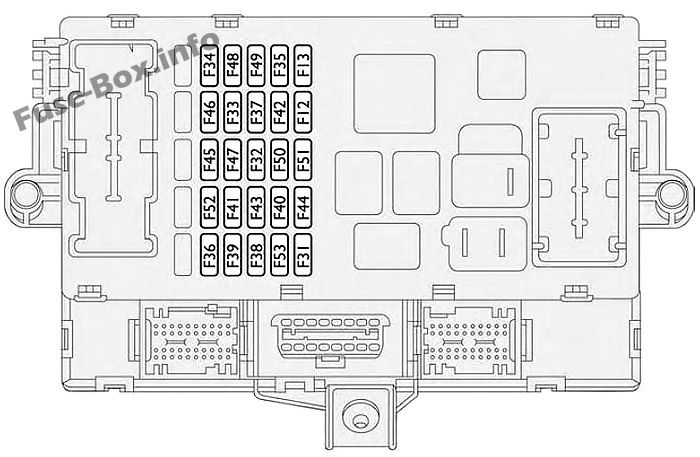

Пассажирский салон
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 12 | 15 | Правая фара ближнего света |
| F 13 | 15 | Левая фара ближнего света/корректор фар |
| F 31 | 7.5 | Катушки реле моторного отсека и приборной панели/бортового компьютера |
| F 32 | 15 | +30 Блоки управления дверью водителя и пассажира |
| F 33 | 20 | + 15 power for boot - точка ответвления левого заднего стеклоподъемника |
| F 34 | 20 | + 15 power for boot - точка ответвления правого заднего стеклоподъемника |
| F 35 | 7.5 | +15 Фонари заднего хода, датчик AQS, датчик воды в дизельном топливном фильтре, дециметр, доп.отопитель |
| F 36 | 20 | +30 Предустановка блока управления прицепом |
| F 37 | 10 | +15 Третий стоп-сигнал, панель приборов, блок управления левой и правой фарой -Управляемое ключом питание блока управления газоразрядными фарами |
| F 38 | 15 | Разблокировка загрузки |
| F 39 | 10 | +30 Диагностический разъем EOBD, плафоны, предустановка телефона, блок управления сиреной, блок управления сигнализацией объемной защиты, блок контроля давления в шинах, блок управления комплектом громкой связи |
| F 40 | 30 | Заднее стекло с обогревом |
| F 41 | 15 | Обогрев форсунки омывателя ветрового/заднего стекла |
| F 42 | 7.5 | +15 Точка разветвления тормоза (ABS/ESP), точка разветвления угла поворота рулевого колеса, датчик рыскания |
| F 43 | 30 | Стеклоочиститель, насос омывателя ветрового/заднего стекла |
| F 44 | 20 | Розетка на центральной консоли |
| F 45 | 20 | Люк на крыше |
| F 46 | 20 | Мотор шторки люка |
| F 47 | 20 | Питание блока управления со стороны водителя |
| F 48 | 20 | Питание блока управления со стороны пассажира |
| F 49 | 7,5 | +15 Точка разветвления на руль, Connect, блок управления датчиком дождя, системой климат-контроля, подогревом дизельного топлива, блок управления объемной защитой, блок управления перемещением и обогревом левого переднего и правого переднего сидений, блок управления комплектом громкой связи, предварительная настройка телефона , круиз-контроль, затемнение панели приборов, шторка люка |
| F 50 | 7,5 | Система подушек безопасности |
| F 51 | 7,5 | +15 Точка разветвления электроруля, блока управления давлением в шинах |
| F 52 | 15 | Катушки реле очистителя заднего стекла, блока управления багажником, прикуривателя |
| F 53 | 7,5 | +30 приборная панель |

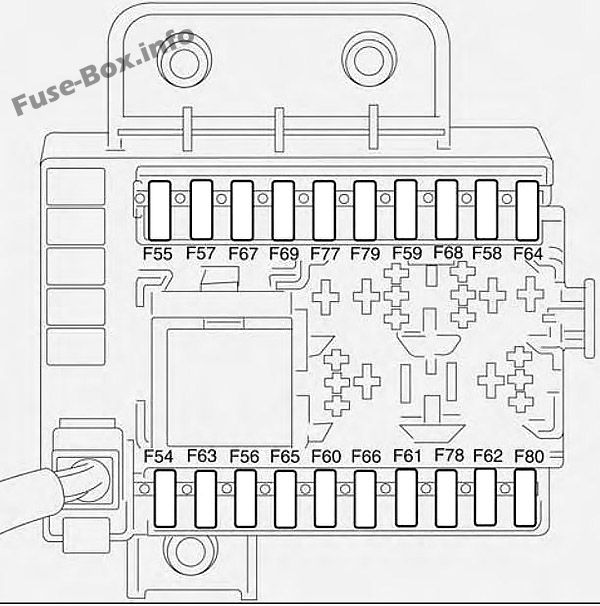

Багажное отделение
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 54 | 25 | +30 Внешний усилитель звуковой системы |
| F 55 | — | Free |
| F 56 | 25 | +30 Управление левым передним сиденьем |
| F 57 | 7.5 | Обогрев сиденья водителя |
| F 58 | — | Free |
| F 59 | — | Free |
| F 60 | 25 | +30 Управление правым передним сиденьем |
| F 61 | — | Free |
| F 62 | — | Free |
| F 63 | — | Free |
| F 64 | — | Free |
| F 65 | — | Free |
| F 66 | — | Free |
| F 67 | 7.5 | Обогрев пассажирского сиденья |
| F 68 | — | Free |
| F 69 | — | Free |
| F 77 | — | Free |
| F 78 | — | Free |
| F 79 | — | Free |
| F 80 | — | Free |
2007, 2008, 2009
Моторного отсека
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 9 | 7.5 | Левая противотуманная фара/поворотный свет |
| F 10 | 15 | Зуммеры |
| F 11 | 15 | Электропитание системы управления двигателем |
| F 14 | 7.5 | Правый дальний свет |
| F 15 | 7.5 | Левый дальний свет |
| F 16 | 7.5 | +15 блок управления двигателем |
| F 17 | 10 | Электропитание системы управления двигателем |
| F 18 | 7.5 | +30 блок управления двигателем |
| F 19 | 7.5 | Компрессор кондиционера |
| F 20 | 20 | Насос омывателя фар |
| F 21 | 15 | Топливный насос |
| F 22 | 20 | Электропитание системы управления двигателем |
| F 23 | 20 | +30 радио / Подключить блок управления доп. отопителем |
| F 24 | 15 | +15 блок управления акпп переключатель акпп |
| F 30 | 7.5 | Правая противотуманная фара/поворотный свет |
Предохранители на аккумуляторе
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F70 | 150 | Блок предохранителей в моторном отсеке |
| F71 | 70 | Блок управления приборной панелью 1 |
| F72 | 60 | + 30 Блок управления свечами накаливания (Multjet) |
| F73 | 80 | + 30 Точка разветвления электроусилителя руля (кроме 2.2 бензин) |
| F | 80 | + 30 Точка разветвления электроусилителя руля 2.2 бензиновая версия (устанавливается на стенку корпуса АКБ) |
Пассажирский салон
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 12 | 15 | Правый ближний свет |
| F 13 | 15 | Левый ближний свет - корректор светостойкости |
| F 31 | 7.5 | + 15 исключаются при зажигании для катушек реле блока управления приборной панелью/подкапотного пространства и бортового компьютера |
| F 32 | 15 | +30 узлов передние двери водителя и пассажира (дверной замок), считыватель ТЭГ |
| F 33 | 20 | Блок питания узла багажника (задний левый стеклоподъемник) |
| F 34 | 20 | Блок питания узла багажника (задний правый стеклоподъемник) |
| F 35 | 7.5 | +15 фонарей заднего хода, блок управления доп. отопителем, расходомер, датчик воды в дизельном топливе, размыкающий выключатель на педали тормоза |
| F 36 | 20 | +30 узел багажника (замки задних дверей) |
| F 37 | 10 | + 15 щиток приборов, блок управления газоразрядными фарами, выключатель NA на педали тормоза, дополнительный стоп-сигнал |
| F 38 | 15 | Привод открытия багажника |
| F 39 | 10 | +30 Диагностический разъем EOBD, центральный передний плафон, задние боковые плафоны, блок управления сиреной и объемным датчиком противоугонной системы, блок управления давлением в шинах, блок управления кондиционером Блок управления Blue-tooth |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7.5 | Обдув форсунок омывателя ветрового/заднего стекла |
| F42 | 7,5/15 | +15 Блок управления ABS/ESP электрогидравлический приводной узел, датчик рыскания, датчик угла поворота рулевого колеса |
| F43 | 30 | +15 исключается при зажигании для модуля электронного переключателя колонки (стеклоочистители, насос омывателя ветрового/заднего стекла) |
| F44 | 20 | +15 исключено во время зажигания для прикуривателя, розетка на туннеле |
| F45 | 20 | Электропитание блока управления двигателем люка в крыше |
| F46 | 20 | Электропитание блока управления двигателем солнцезащитного козырька |
| F47 | 20 | Электропитание узла передней двери водителя (электростеклоподъемник переднего водителя) |
| F48 | 20 | Электропитание узла двери переднего пассажира (стеклоподъемник переднего пассажира) |
| F49 | 7.5 | +15 объемный сенсорный блок управления противоугонным устройством, подсветка табло аварийного управления / синий зуб и козырек на потолочной панели / консоль переднего сиденья водителя и пассажира, подсветка приборной панели со стороны водителя / туннель, предустановка DVD-плеера, электрохромное зеркало, кондиционер |
| F 50 | 7.5 | +15 блок управления подушками безопасности |
| F 51 | 7.5 | +15 Connect, блок управления Blue-tooth, предустановка магнитолы, блок управления пневматическим давлением, круиз-контроль, блок управления датчиком дождя/сумерек, блок управления парктроником, датчик AQS |
| F 52 | 15 | +15 исключается при зажигании для модуля электронного переключателя колонки (очиститель заднего стекла), катушка реле на блоке управления багажником |
| F 53 | 10 | +30 приборная панель |
Багажное отделение
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F 54 | 25 | +30 Аудиоусилитель Hi-Fi |
| F 55 | - | Free |
| F 56 | 25 | +30 блок управления регулировкой переднего сиденья водителя |
| F 57 | 7.5 | +15 исключается при включении зажигания для обогрева переднего сиденья водителя |
| F 58 | - | Free |
| F 59 | - | Free |
| F 60 | 25 | +30 блок управления регулировкой сиденья переднего пассажира |
| F 61 | - | Free |
| F 62 | - | Free |
| F 63 | - | Free |
| F 64 | - | Free |
| F 65 | - | Free |
| F 66 | - | Free |
| F 67 | 7.5 | +15 исключается при включении зажигания для обогрева переднего сиденья водителя |
| F 68 | - | Free |
| F 69 | - | Free |
| F 77 | - | Free |
| F 78 | - | Free |
| F 79 | - | Free |
| F 80 | - | Free |
2010, 2011
Моторного отсека
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F9 | 7,5 | Левая противотуманная фара/поворотный свет |
| F10 | 15 | Зуммеры |
| F11 | 15 | Электропитание системы управления двигателем |
| F14 | 7,5 | Правый дальний свет |
| F15 | 7,5 | Левый дальний свет |
| F16 | 7,5 | +15 блок управления двигателем |
| F17 | 10 | Электропитание системы управления двигателем |
| F18 | 7,5 | +30 блок управления двигателем |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 20 | Насос омывателя фар |
| F21 | 15 | Топливный насос |
| F22 | 20 | Электропитание системы управления двигателем |
| F23 | 20 | +30 радио/Connect, блок управления дополнительным отопителем |
| F24 | 15 | +15 блок управления акпп, переключатель акпп |
| F30 | 7,5 | Правая противотуманная фара/поворотный свет |
Пассажирский салон
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F12 | 15 | Правый ближний свет |
| F13 | 15 | Левый ближний свет - корректор светостойкости |
| F31 | 7,5 | +15 исключается при зажигании для катушек реле блока управления приборной панелью/моторного отсека и бортового компьютера |
| F32 | 15 | +30 узлов передние двери водителя и пассажира (дверной замок), считыватель ТЭГ |
| F33 | 20 | Блок питания узла багажника (задний левый стеклоподъемник) |
| F34 | 20 | Блок питания узла багажника (задний правый стеклоподъемник) |
| F35 | 7,5 | +15 фонарей заднего хода, расходомер блока управления доп. отопителем, датчик воды в дизельном топливе, размыкающий выключатель на педали тормоза |
| F36 | 20 | +30 узел багажника (замки задних дверей) |
| F37 | 10 | Панель приборов +15, блок управления газоразрядными фарами, выключатель NA на педали тормоза, дополнительный стоп-сигнал |
| F38 | 15 | Привод открытия багажника |
| F39 | 10 | +30 Диагностический разъем EOBD, центральный передний плафон, задние боковые плафоны, блок управления сиреной и объемным датчиком противоугонной системы, блок управления давлением в шинах, блок управления кондиционером, блок управления Blue-tooth |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 15 | Обдув форсунок омывателя ветрового/заднего стекла |
| F42 | 7,5/15 | +15 Блок управления ABS/ESP, электрогидравлический приводной узел, датчик рыскания, датчик угла поворота рулевого колеса |
| F43 | 30 | +15 исключается при зажигании для модуля электронного переключателя колонки (стеклоочистители, насос омывателя ветрового/заднего стекла) |
| F44 | 20 | +15 исключено во время зажигания для прикуривателя, розетка на туннеле |
| F45 | 20 | Электропитание блока управления двигателем люка в крыше |
| F46 | 20 | Электропитание блока управления двигателем солнцезащитного козырька |
| F47 | 20 | Электропитание узла передней двери водителя (электростеклоподъемник переднего водителя) |
| F48 | 20 | Электропитание узла двери переднего пассажира (стеклоподъемник переднего пассажира) |
| F49 | 7,5 | +15 объемный сенсорный блок управления противоугонным устройством, табло аварийной подсветки табло / Blue-tooth и козырек на потолочной панели / консоль переднего сиденья водителя и пассажира, подсветка приборной панели со стороны водителя / туннель, предустановка DVD-плеера, электрохромное зеркало, кондиционер |
| F50 | 7,5 | +15 блок управления подушками безопасности |
| F51 | 7,5 | +15 Connect, блок управления Blue-tooth, предустановка магнитолы, блок управления пневматическим давлением, круиз-контроль, блок управления датчиком дождя/сумерек, блок управления парктроником, датчик AQS |
| F52 | 15 | +15 исключается при зажигании для модуля электронного переключателя колонки (очиститель заднего стекла), катушка реле на блоке управления багажником |
| F53 | 7,5 | +30 приборная панель |
Багажное отделение
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F54 | 25 | +30 Аудиоусилитель Hi-Fi |
| F55 | — | Free |
| F56 | 25 | +30 блок управления регулировкой переднего сиденья водителя |
| F57 | 7,5 | +15 исключается при включении зажигания для обогрева переднего сиденья водителя |
| F58 | — | Free |
| F59 | — | Free |
| F60 | 25 | +30 блок управления регулировкой сиденья переднего пассажира |
| F61 | — | Free |
| F62 | — | Free |
| F63 | — | Free |
| F64 | — | Free |
| F65 | — | Free |
| F66 | — | Free |
| F67 | 7,5 | +15 исключается при включении зажигания для обогрева переднего сиденья водителя |
| F68 | — | Free |
| F69 | — | Free |
| F77 | — | Free |
| F78 | — | Free |
| F79 | — | Free |
| F80 | — | Free |
