Предохранители и реле Fiat Doblo (mk1, 2005-2009)
Схемы относятся к указанным годам и вариантам Fiat Doblo (mk1, 2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Doblo 2005-2009 гг.
Предохранитель прикуривателя (розетки) в Fiat Doblo предохранитель F44 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители в Fiat Doblo сгруппированы в два блока предохранителей, один из которых расположен в приборной панели, а другой в моторном отсеке.

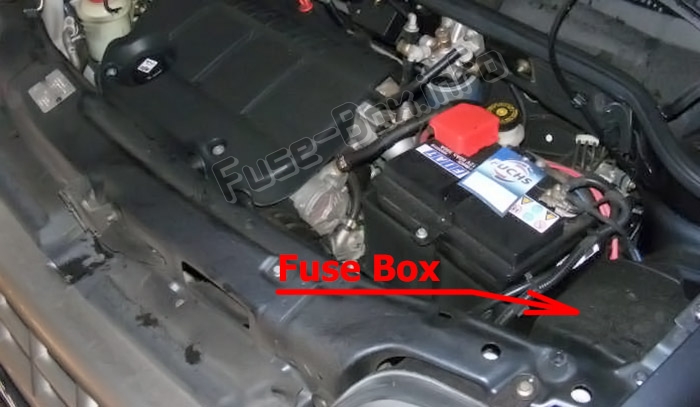

Моторного отсека

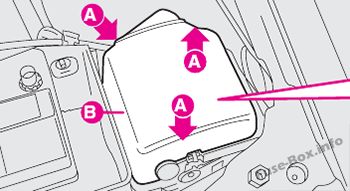

Чтобы добраться до предохранителей в блоке предохранителей моторного отсека, отожмите защелки A и снимите крышку B.

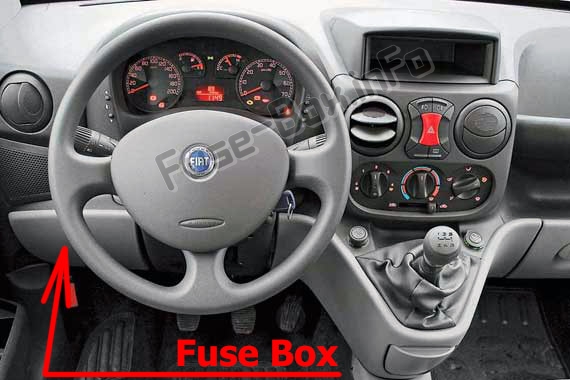

Пассажирский салон

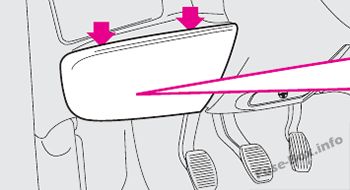

Нажмите на точки, чтобы снять крышку и добраться до предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

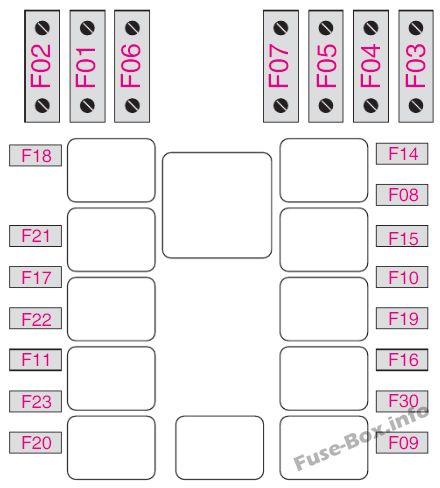

Моторного отсека
| № | Номинальный ток [А] | Устройство защищено |
|---|---|---|
| F01 - MAXI | 70 | Стандартные функции питания блока управления приборной панелью |
| F02 - МАКСИ | 40 | Дополнительные функции питания блока управления приборной панелью |
| F03 - MAXI | 20 | Замок зажигания |
| F04 - МАКСИ | 40 | Питание АБС (насос) |
| F05 - МАКСИ | 30 | Питание АБС (клапан) |
| F06 - МАКСИ | 30 | Односкоростной вентилятор радиатора |
| F06 - МАКСИ | 30 | Первая скорость вентилятора радиатора (версии с ручной системой климат-контроля) |
| F06 - МАКСИ | 40 | Первая скорость вентилятора радиатора (версии 1.3 -1.9 Multijet) |
| F07 - МАКСИ | 60 | Вторая скорость вентилятора радиатора (версии 1.4 - 1.6 с ручной системой климат-контроля) |
| F07 - МАКСИ | 40 | Вторая скорость вентилятора радиатора (версии 1.3 -1.9 Multijet) |
| F08 | 30 | Вентилятор салона |
| F09 | — | Запасной |
| F10 | 15 | Horn |
| F11 | 15 | Вторичные нагрузки системы управления двигателем |
| F11 | 15 | Блок управления свечей накаливания |
| F11 | 15 | Электромагнитный клапан рециркуляции бензиновых паров |
| F11 | 15 | Генератор тахометра |
| F11 | 15 | Лямбда-зонды (датчики кислорода) |
| F14 | 10 | Правый дальний свет |
| F15 | 10 | Левый дальний свет |
| F16 | 7,5 | Блок управления двигателем (питание от замка зажигания) |
| F16 | 7,5 | Реле системы охлаждения двигателя |
| F17 | 10 | Блок управления двигателем (мощность) |
| F18 | 7,5 | Блок управления двигателем (+аккумулятор) |
| F18 | 7,5 | Реле системы охлаждения двигателя |
| F19 | 7,5 | Ручной компрессор климат-контроля |
| F21 | 15 | Топливный насос |
| F22 | 20 | Катушки зажигания |
| F22 | 20 | Форсунки |
| F22 | 20 | Топливный насос |
| F23 | — | Запасной |
| F30 | 15 | Передние противотуманные фары |
Предохранитель свечи накаливания (60 А) встроен в секцию с предварительно подключенным кабелем, но расположен сбоку от блока предохранителей в моторном отсеке внутри кожуха, поэтому до него можно легко добраться.

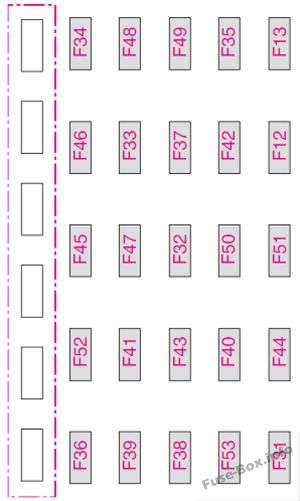

Пассажирский салон
| № | Номинальный ток [А] | Устройство защищено |
|---|---|---|
| F12 | 10 | Правый ближний свет |
| F13 | 10 | Левый ближний свет |
| F13 | 10 | Регулятор света фар |
| F30 | 15 | Передние противотуманные фары |
| F31 | 7,5 | Фонарь заднего хода |
| F31 | 7,5 | Ручной климат-контроль включает управление |
| F31 | 7,5 | Реле насосной системы |
| F31 | 7,5 | Реле системы вентиляции отопителя салона |
| F32 | 15 | Система освещения |
| F33 | — | Запасной |
| F34 | — | Запасной |
| F35 | — | Запасной |
| F37 | 10 | Приборная панель и сигнальные лампы (питание от замка зажигания) |
| F37 | 10 | Стоп-сигналы |
| F37 | 10 | Дополнительный стоп-сигнал (третий стоп-сигнал) |
| F38 | 20 | Система блокировки дверей |
| F39 | 10 | + 30 услуг (звуковая система, сотовый телефон, диагностическая розетка) |
| F39 | 15 | Система сабвуфера |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Зеркала заднего вида с подогревом |
| F42 | 10 | Boot |
| F42 | 10 | Потолочный светильник |
| F42 | 7,5 | Блок управления ABS (питание от замка зажигания) |
| F43 | 30 | Насос омывателя ветрового и заднего стекол |
| F43 | 30 | Дворники |
| F44 | 20 | Зажигалка |
| F44 | 20 | Дополнительная розетка |
| F45 | 15 | Сиденья с подогревом |
| F46 | — | Запасной |
| F47 | 20 | Левый передний электростеклоподъемник |
| F48 | 20 | Стеклоподъемник правый передний |
| F49 | 7,5 | +15 сервисов (звуковая система, сотовый телефон, подсветка приборной панели, электрозеркала, прицеп, подсветка управления подогревом сидений) |
| F49 | 7,5 | Реле отключения зуммера ремня безопасности |
| F50 | 7,5 | Воздушная подушка |
| F51 | 7,5 | Подсветка приборной панели |
| F51 | 7,5 | Подсветка номерного знака |
| F52 | 15 | Стеклоочиститель заднего стекла |
| F53 | 10 | Сигнальные огни |
| F53 | 10 | Приборная панель и сигнальные лампы (питание от аккумулятора) |
