Предохранители и реле Fiat Ducato (2007-2014)
Схемы относятся к указанным годам и вариантам Fiat Ducato (2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Ducato 2007-2014 гг.
Предохранители прикуривателя (розетки) в Fiat Ducato Это предохранители F33 (Задняя розетка), F44 (Прикуриватель, Передняя розетка) в блоке предохранителей приборной панели и предохранитель F56 (Задняя розетка пассажира) в дополнительном блоке предохранителей на правой центральной стойке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители сгруппированы в три блока предохранителей, которые находятся соответственно на приборной панели, на правой стойке салона и в моторном отсеке.

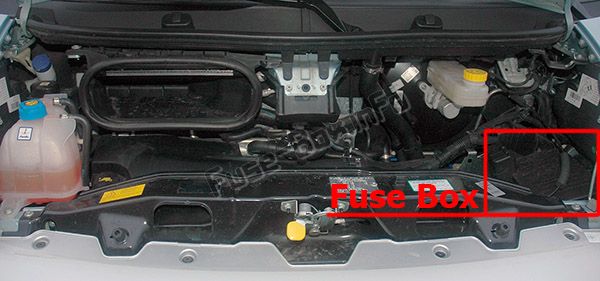

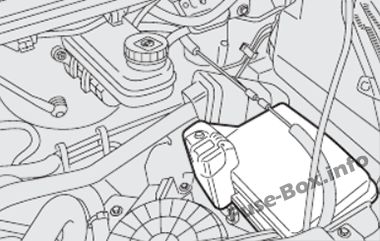

Моторного отсека

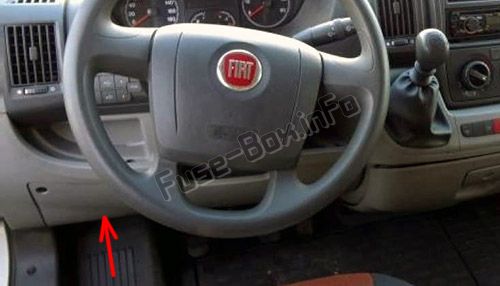

Блок предохранителей на приборной панели
Для доступа ослабьте крепежные винты А и снимите крышку.

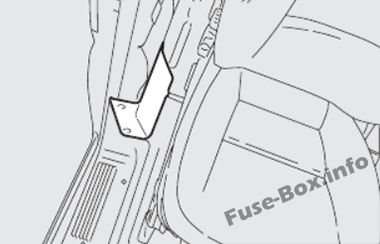

Дополнительный блок предохранителей на правой центральной стойке (где предусмотрен)
Чтобы получить доступ к блоку предохранителей, снимите защитную крышку.
Схемы блока предохранителей
Схемы блока предохранителей

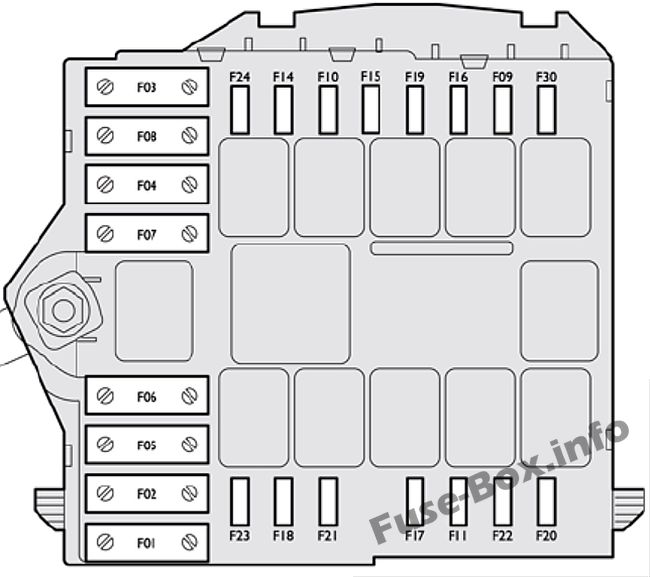

Моторного отсека
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F01 | 40 | Насос ABS (+аккумулятор) |
| F02 | 50 | Подогрев свечи накаливания (+аккумулятор) |
| F03 | 30 | Замок зажигания (+аккумулятор) |
| F04 | 20 | Блок управления Webasto (+аккумулятор) |
| F05 | 20 | Вентиляция салона с Webasto (+аккумулятор) |
| F06 | 40/60 | Вентилятор охлаждения двигателя, высокая скорость (+аккумулятор) |
| F07 | 40/50 | Низкая скорость вентилятора охлаждения двигателя (+аккумулятор) |
| F08 | 40 | Вентилятор салона (+ключ) |
| F09 | 20 | Насос омывателя фар |
| F10 | 15 | Horn |
| F11 | 15 | Э.И. система (вторичные услуги) |
| F14 | 7.5 | Правая фара дальнего света |
| F15 | 7.5 | Левая фара дальнего света |
| F16 | 7.5 | Э.И. система (+ключ) |
| F17 | 10 | Э.И. система (основные услуги) |
| F18 | 7.5 | Блок управления двигателем (+аккумулятор) |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Насос омывателя фар |
| F21 | 15 | Топливный насос |
| F22 | 20 | Э.И. система (основные услуги) |
| F23 | 30 | Электромагнитные клапаны АБС |
| F24 | 15 | АКПП 8 (+ключ) |
| F30 | 15 | Передние противотуманные фары |

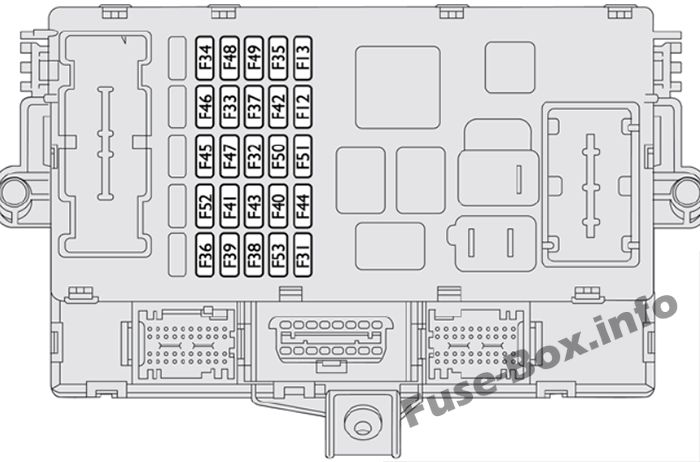

Блок предохранителей на приборной панели
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F12 | 7.5 | Правая фара ближнего света |
| F13 | 7.5 | Левая фара ближнего света, корректор фар |
| F31 | 7.5 | Реле блока предохранителей в моторном отсеке, реле блока предохранителей в приборной панели (+ключ) |
| F32 | 10 | Внутреннее освещение микроавтобуса (аварийное) |
| F33 | 15 | Задняя розетка |
| F34 | — | — |
| F35 | 7.5 | Фонари заднего хода, блок управления севотроник, датчик наличия воды в дизельном топливном фильтре, (+ключ) |
| F36 | 15 | Центральный замок (+аккумулятор) |
| F37 | 7.5 | Стоп-сигналы (основные), Третий стоп-сигнал, Панель приборов (+ключ) |
| F38 | 10 | Реле блока управления приборной панелью (+ аккумулятор) |
| F39 | 10 | Разъем EOBD, Аудиосистема, Управление кондиционером, Сигнализация, Хронотахограф, Таймер Webasto (+аккумулятор) |
| F40 | 15 | Левое стекло с обогревом, обогрев зеркала со стороны водителя |
| F41 | 15 | Обогрев правого окна, обогрев зеркала пассажира |
| F42 | 7.5 | ABS, ASR, ESP, управление стоп-сигналами (дополнительно) (+ключ) |
| F43 | 30 | Стеклоочиститель (+клавиша) |
| F44 | 20 | Прикуриватель, Передняя розетка |
| F45 | 7.5 | Управление на двери водителя, Управление на двери пассажира |
| F46 | — | — |
| F47 | 20 | Стеклоподъемник водителя |
| F48 | 20 | Электростеклоподъемник пассажира |
| F49 | 7.5 | Звуковая система, Стеклоподъемник водителя, Органы управления на приборной панели, Блок управления сигнализацией, Датчик дождя (+клавиша) |
| F50 | 7.5 | Подушка безопасности (+ключ) |
| F51 | 7.5 | Кондиционер, Круиз-контроль, Хронотахограф (+клавиша) |
| F52 | 7.5 | Опциональное реле блока предохранителей |
| F53 | 7.5 | Панель приборов, Задние противотуманные фары (+аккумулятор) |

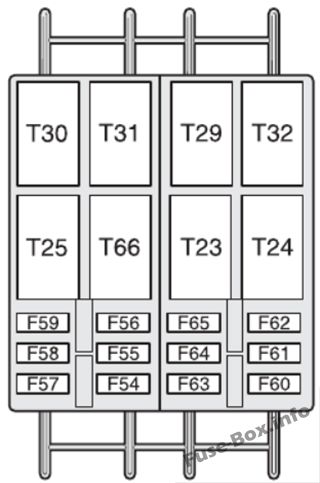

Дополнительный блок предохранителей
| № | АМПЕР | Защищенный компонент |
|---|---|---|
| F54 | — | — |
| F55 | 15 | Сиденья с подогревом |
| F56 | 15 | Розетка заднего пассажира |
| F57 | 10 | Дополнительный обогреватель под сиденьем |
| F58 | 10 | Боковые огни |
| F59 | 7.5 | Самовыравнивающиеся подвесы (+аккумулятор) |
| F60 | — | — |
| F61 | — | — |
| F62 | — | — |
| F63 | 10 | Управление дополнительным отопителем пассажира |
| F64 | — | — |
| F65 | 30 | Вентилятор дополнительного отопителя пассажира |
