Предохранители и реле Ford C-MAX (2015-2019)
Схемы относятся к указанным годам и вариантам Ford C-MAX (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford C-MAX 2015-2019
Предохранители прикуривателя (розетки): №61 в блоке предохранителей панели приборов и №24 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

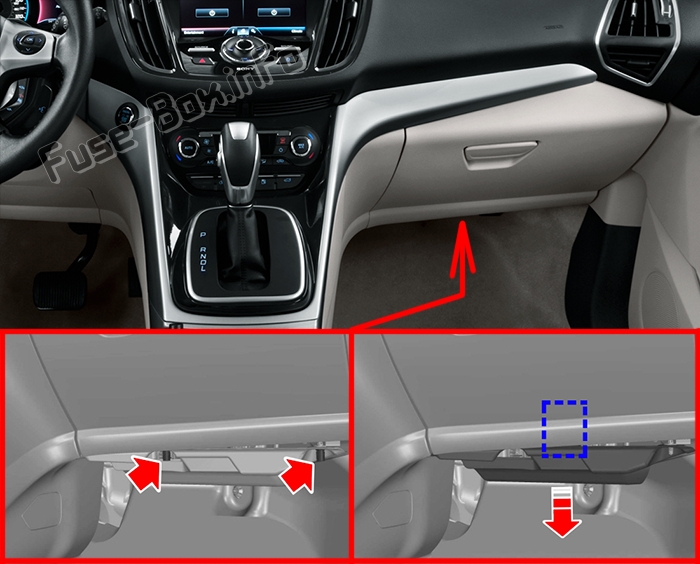

Пассажирский отсек
Панель предохранителей находится под бардачком (сожмите фиксаторы, чтобы освободить крышку, опустите крышку и потяните ее на себя).

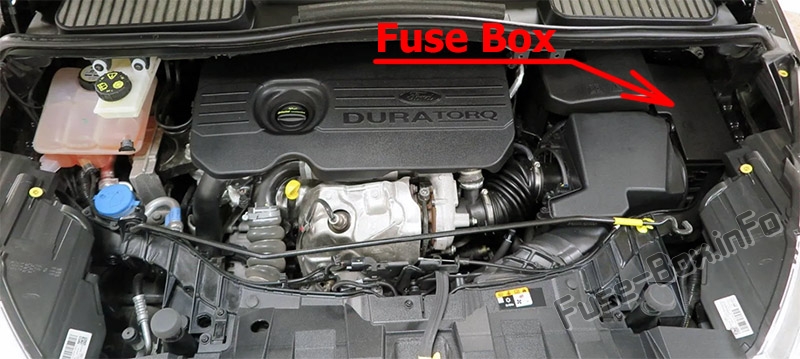

Моторного отсека

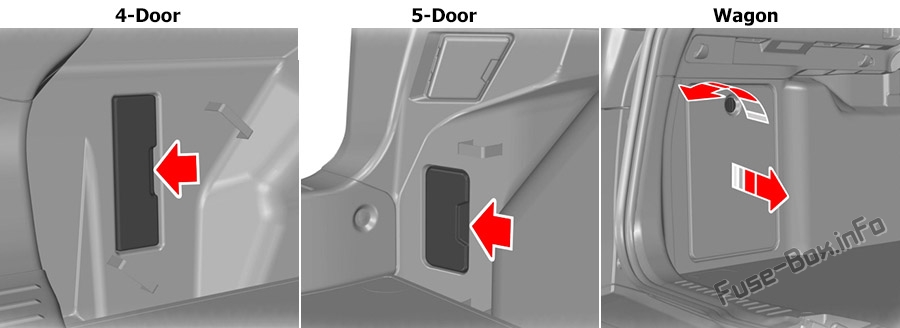

Багажное отделение
Он расположен за крышкой с левой стороны заднего отсека.
Схемы блока предохранителей

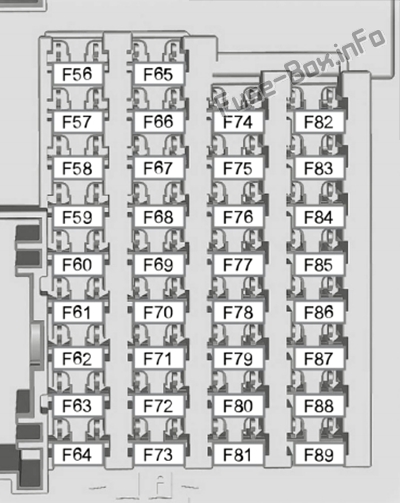

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F56 | 20А | Топливный насос. |
| F57 | - | Не используется. |
| F58 | - | Не используется. |
| F59 | 5A | Пассивный противоугонный трансивер. |
| F60 | 10А | Внутреннее освещение. Блок переключателей двери водителя. Лампа перчаточного ящика. Окружающее освещение. |
| F61 | 20А | Передний прикуриватель. Задние дополнительные точки питания. |
| F62 | 5A | Автодворники. Датчик влажности. Внутреннее зеркало с автоматическим затемнением. |
| F63 | 10А | Адаптивный круиз-контроль. |
| F64 | - | Не используется. |
| F65 | 10А | Освобождение задней двери. |
| F66 | 20А | Замок водительской двери. Замок топливного люка. Центральный двойной замок. |
| F67 | 7,5 А | модуль синхронизации. Модуль глобальной системы позиционирования. Информационно-развлекательный дисплей. |
| F68 | 15А | Электрический замок рулевой колонки. |
| F69 | 5A | Приборный щиток. |
| F70 | 20А | Центральный замок. |
| F71 | 7,5 А | Кондиционирование воздуха. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Разъем канала передачи данных. Звуковой оповещатель с резервным аккумулятором. |
| F74 | 15А | Дальний свет. |
| F75 | 15А | Передние противотуманные фары. |
| F76 | 10А | Фонари заднего хода. |
| F77 | 20А | Насос омывателя переднего и заднего стекла. |
| F78 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. Бесключевой автомобильный модуль. |
| F79 | 15А | Аудио блок. Переключатель аварийной сигнализации. Электронная финишная панель. |
| F80 | 20А | Люк. |
| F81 | 5A | Датчик движения в салоне. Радиочастотный приемник. Зонт. |
| F82 | 20А | Насос омывателя переднего и заднего стекла. |
| F83 | 20А | Центральный замок. |
| F84 | 20А | Разблокировка водительской двери. Разблокировка топливного лючка. Центральный двойной замок. |
| F85 | 7,5 А | Кондиционирование воздуха. Реле заднего стеклоочистителя. Дополнительный обогреватель. Радио. Адаптивный круиз-контроль. |
| F86 | 10А | Модуль управления удерживающими устройствами. Система классификации жильцов. |
| F87 | 15А | Подогрев руля. |
| F88 | 20А | До 2016 г.: Модуль качества напряжения. |
| F89 | - | Не используется. |

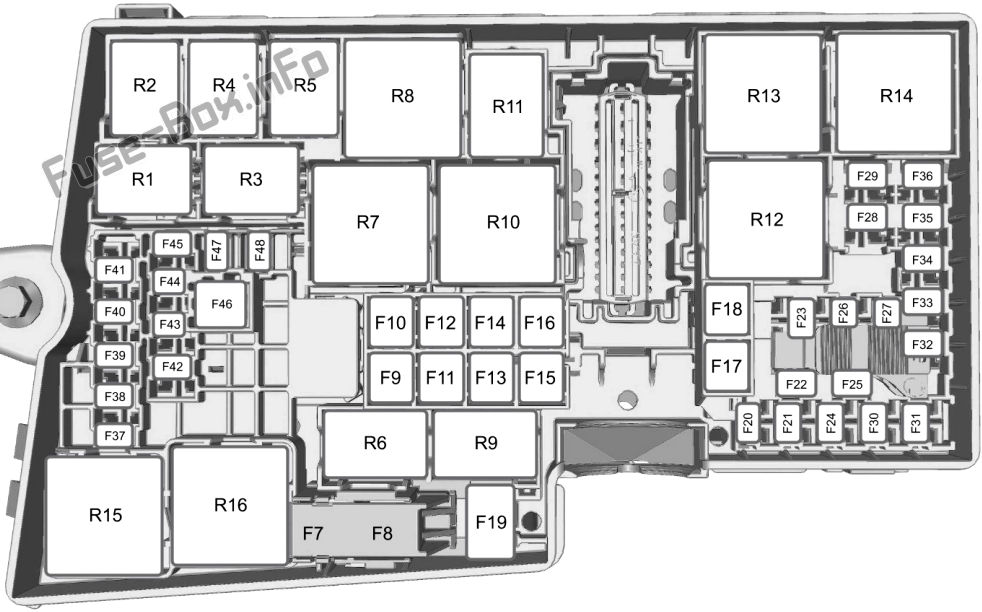

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F7 | 40А | Антиблокировочная тормозная система. Электронная программа стабилизации. |
| F8 | 30А | Электронная программа стабилизации. |
| F9 | 20А | Омыватель фар. |
| F10 | 40А | Двигатель вентилятора. |
| F11 | 30А | Модуль автостарт-стоп. |
| F12 | 30A | Модуль управления силовым агрегатом. |
| F13 | 30А | Реле стартера. |
| F14 | 40A | Обогрев правого ветрового стекла. |
| F15 | 25A | Вентилятор интеркулера (1,0 л). |
| F15 | 40А | Реле вентилятора охлаждения 1. |
| F16 | 40А | Левый обогреваемый элемент ветрового стекла. |
| F17 | 20A | Дополнительный обогреватель. |
| F18 | 20А | Дворники. |
| F19 | 5A | Антиблокировочная тормозная система. Электронная программа стабилизации. |
| F20 | 15A | Рог. |
| F21 | 5A | Тормозные фонари. |
| F22 | 15A | Система контроля батареи. |
| F23 | 5A | Катушки реле. Управление освещением. |
| F24 | 20A | Розетка в багажном отделении. |
| F25 | - | Не используется. |
| F26 | 25A | Модуль управления коробкой передач (TMC 6F35). |
| F26 | 15А | Модуль управления коробкой передач (TMC MPS6). |
| F27 | 15А | Муфта кондиционера. |
| F28 | 7,5 А | Камера заднего вида. Система предупреждения о столкновении. |
| F29 | - | Не используется. |
| Ф30 | 5A | Модуль управления силовым агрегатом. |
| F31 | - | Не используется. |
| F32 | 10А | Модуль управления силовым агрегатом. Реле модуля вентилятора системы охлаждения. |
| F33 | 15А или 20А | Модуль управления силовым агрегатом. Катушки зажигания. (1,0 л — 20 А; 1,5 л, 1,6 л и 2,0 л — 15 А) |
| F34 | 10А | Модуль управления силовым агрегатом. |
| Ф35 | 10А или 15А | Датчик воды в топливе. Модуль управления силовым агрегатом. Катушки зажигания. |
| Ф36 | 5A | С 2016 г.: Активная шторка решетки радиатора. |
| F37 | - | Не используется. |
| F38 | 15А | Модуль управления силовым агрегатом. |
| F39 | 5A | Выравнивание фар. |
| F40 | 5A | Электронный усилитель руля. |
| F41 | 20А | Модуль управления кузовом. |
| F42 | - | Не используется. |
| F43 | 15А | Выравнивание фар. Блок адаптивного переднего освещения. |
| F44 | 5A | Адаптивный круиз-контроль. |
| F45 | 10А | Форсунка омывателя с подогревом. |
| F46 | 25А | Охлаждающий вентилятор. |
| F47 | - | Не используется. |
| F48 | 15A | Испаритель сажевого фильтра. |
| Реле | ||
| R1 | Вентилятор интеркулера. | |
| R2 | Рог. | |
| R3 | Испаритель сажевого фильтра. | |
| R4 | ДО 22-06-2015: Реле включения/выключения переднего стеклоочистителя; С 23-06-2015: Реле вентилятора системы охлаждения. | |
| R5 | ДО 22-06-2015: Омыватель фар; С 23-06-2015: Реле включения/выключения переднего стеклоочистителя. | |
| R6 | Реле высокого/низкого уровня переднего стеклоочистителя. | |
| R7 | Обогрев лобового стекла. | |
| R8 | Реле вентилятора охлаждения. | |
| R9 | ДО 22.06.2015: Не использовался; С 23-06-2015: Омыватель фар. | |
| R10 | ДО 22-06-2015: Реле вентилятора системы охлаждения; С 23-06-2015: Реле стартера. | |
| R11 | Муфта кондиционера. | |
| R12 | Реле вентилятора охлаждения. | |
| R13 | Двигатель вентилятора. | |
| R14 | Модуль управления двигателем. | |
| Р15 | ДО 22.06.2015: Реле стартера; С 23-06-2015: Реле свечей накаливания. | |
| Р16 | Зажигание. |

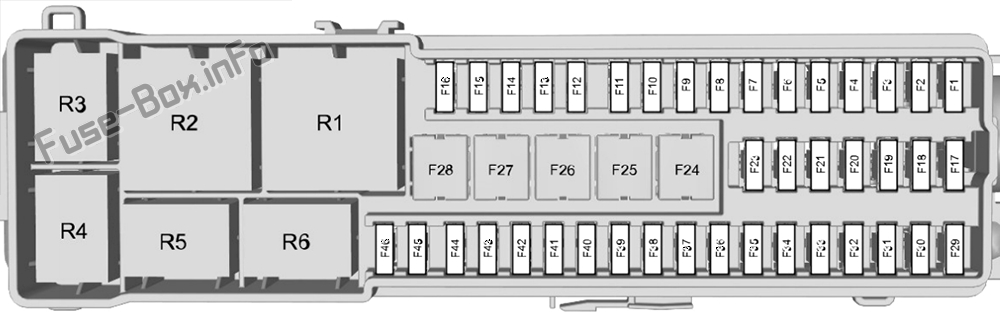

Блок предохранителей в багажном отделении
| № | Amp | Описание |
|---|---|---|
| F1 | 5A | Задняя дверь без помощи рук. |
| F2 | - | Не используется. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой дверью. |
| F5 | 25А | Блок управления передней правой дверью. |
| F6 | 25A | Блок управления задней левой дверью. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 10A | Противоугонная сигнализация. |
| F9 | 25A | Сиденье водителя. |
| F10 | 25A | Электрические стеклоподъемники. |
| F11 | 5A | Питание катушки реле. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | - | Не используется. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Модуль буксировки прицепа. |
| F27 | 30А | Обогрев заднего стекла. |
| F28 | - | Не используется. |
| F29 | 5A | Монитор слепых зон. Система удержания полосы движения. Активная городская остановка. Камера заднего вида. |
| Ф30 | 5A | Модуль помощи при парковке. |
| F31 | - | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | 15A | Реле стеклоочистителя заднего стекла. |
| F34 | 15A | Водительское сиденье с подогревом. |
| Ф35 | 15A | Пассажирское сиденье с подогревом. |
| Ф36 | - | Не используется. |
| F37 | 15А | Зонт. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |
| F41 | 5A | С 2016: Модуль буксировки прицепа. |
| F42 | - | Не используется. |
| F43 | - | Не используется. |
| F44 | 10A | Электропривод наружных зеркал. |
| F45 | 7.5A | Обогрев наружных зеркал. |
| F46 | - | Не используется. |
| Реле | ||
| R1 | Выключатель зажигания. | |
| R2 | Обогрев заднего стекла. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Не используется. | |
| R5 | Звуковой сигнал противоугонной сигнализации. | |
| R6 | Задержка вспомогательного питания. |
