Предохранители и реле Ford C-MAX Hybrid / C-MAX Energi (2012-2018)
Схемы относятся к указанным годам и вариантам Ford C-MAX Hybrid / C-MAX Energi (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford C-MAX Hybrid / C-MAX Energi 2012-2018
Предохранители прикуривателя (розетка) Это предохранитель №61 (прикуриватель, розетка второго ряда) в блоке предохранителей панели приборов и предохранитель F27 (розетка багажника).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

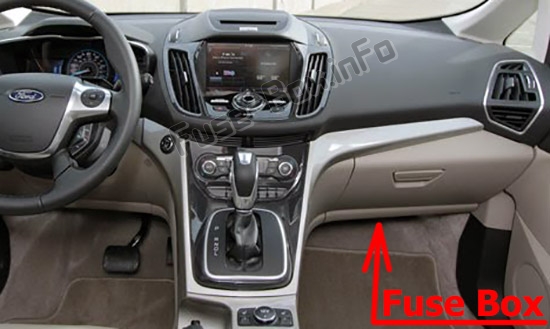

Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).

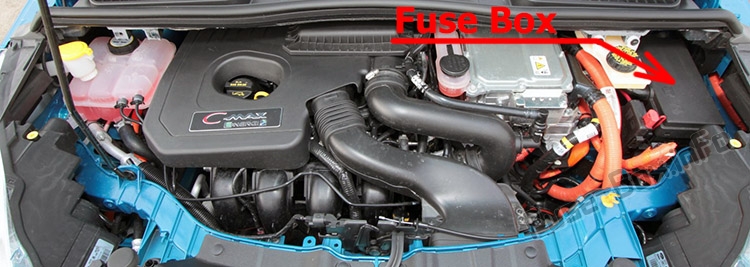

Моторного отсека
Распределительная коробка расположена в моторном отсеке.

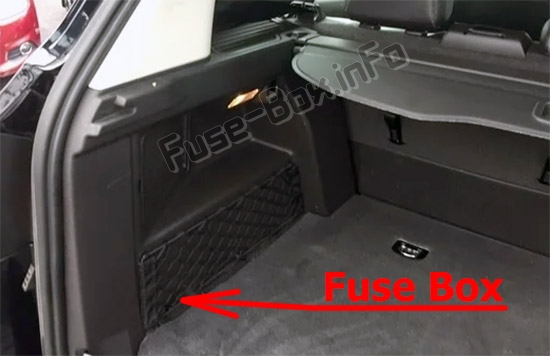

Багажное отделение
Панель предохранителей расположена в багажном отделении за левой колесной нишей.
Блоки предохранителей
В вашем автомобиле к блоку распределения питания прикреплен блок предохранителей.
В задней части автомобиля к клемме 12-вольтовой аккумуляторной батареи прикреплен второй блок предохранителей. Они содержат сильноточные предохранители. Если вам необходимо заменить один из этих предохранителей, обратитесь к авторизованному дилеру.
Схемы блока предохранителей
Схемы блока предохранителей
2013

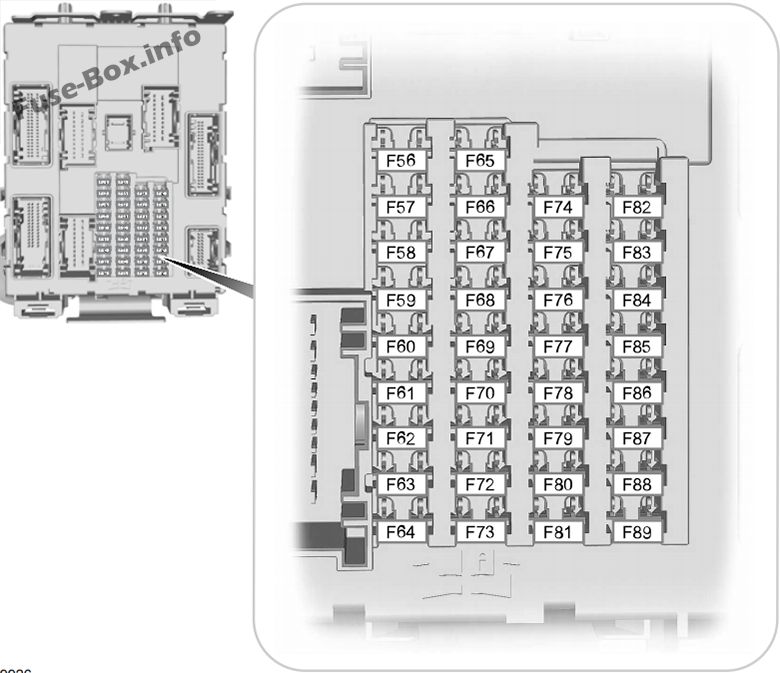

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 20A | Подача топливного насоса |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5A | Пассивная противоугонная система |
| 60 | 10A | Освещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика |
| 61 | 20A | Прикуриватель, розетка второго ряда |
| 62 | 5A | Модуль автодворников, зеркало заднего вида с автоматическим затемнением |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 10A | Разблокировка задней двери |
| 66 | 20A | Подача разблокировки двери водителя, Двойной замок |
| 67 | 7.5A | Паспорт сотового телефона (C-MAX Energi) |
| 68 | — | Не используется |
| 69 | 5A | Приборный щиток |
| 70 | 20A | Центральный замок и разблокировка питания |
| 71 | 10A | Головка управления отоплением (ручной кондиционер), модуль климат-контроля |
| 72 | 7.5A | Модуль рулевого колеса |
| 73 | 5A | Разъем канала передачи данных |
| 74 | 15A | Питание фар |
| 75 | 15A | Поставка противотуманных фар |
| 76 | 10A | Питание лампы заднего хода |
| 77 | 20A | Подача лобового и заднего омывателя |
| 78 | 5A | Замок зажигания, кнопка запуска |
| 79 | 15A | Радио, Выключатель аварийной сигнализации |
| 80 | 20A | Не используется (запасной) |
| 81 | 5A | Мощный солнцезащитный козырек |
| 82 | 20A | Реле лобового и заднего омывателя |
| 83 | 20A | Центральный замок и разблокировка питания |
| 84 | 20A | Подача разблокировки водительской двери, Двойной замок |
| 85 | 7.5A | Электронная подача 15 |
| 86 | 10A | Блок управления системой пассивной безопасности, индикатор отключения подушки безопасности пассажира |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |

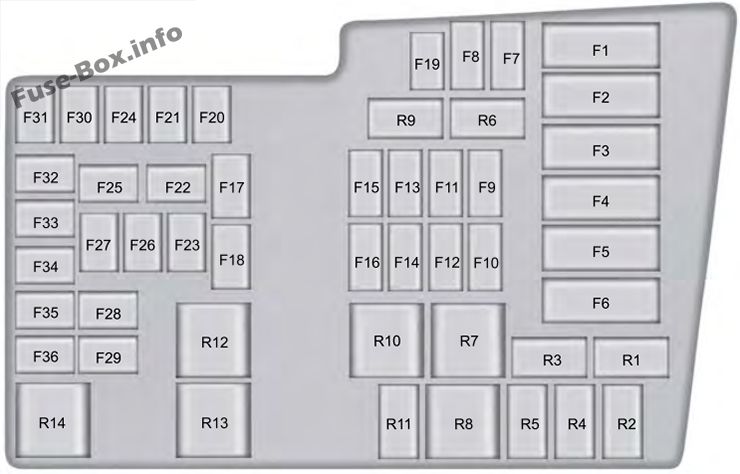

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 50А Миди | Модуль охлаждающего вентилятора |
| F2 | 50А Миди | Электрический водяной насос |
| F3 | 50А Миди | Питание блока управления кузовом 1 |
| F4 | 50А Миди | Питание блока управления кузовом 2 |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40А** | Насос антиблокировочной тормозной системы |
| F8 | 30А** | Клапан антиблокировочной тормозной системы |
| F9 | 40А** | Вакуумный насос |
| F10 | 40А** | Двигатель вентилятора отопителя |
| F11 | 30А** | Управление двигателем |
| F12 | — | Не используется |
| F13 | 25А** | Реле модуля управления силовым агрегатом |
| F14 | 20 А** | Задний стеклоочиститель |
| F15 | — | Не используется |
| F16 | 20А** | Питание блока управления кузовом 15 |
| F17 | 20А** | Насос трансмиссионного масла (C-MAX Energi) |
| F18 | 20А** | Мотор переднего стеклоочистителя |
| F19 | 5A* | Антиблокировочная система тормозов / Электронный программный модуль стабилизации |
| F20 | 15 А* | Horn |
| F21 | 5A* | Выключатель стоп-сигналов |
| F22 | 5A* | Контроль вакуумного насоса |
| F23 | 5A* | Модуль управления двигателем 15 / Модуль управления силовым агрегатом 15 / Масляный насос коробки передач 15 |
| F24 | 5A* | Катушки реле |
| F25 | 10 А* | Моторный электронный насос охлаждения |
| F26 | 5A* | Модуль электронного усилителя рулевого управления 15 |
| F27 | 5A* | Датчик массы воздушного потока |
| F28 | 15 А* | Модуль управления силовым агрегатом |
| F29 | 10 А* | Электронный компрессор кондиционера / обогреватель с положительным температурным коэффициентом |
| F30 | 10 А* | Модуль управления двигателем, модуль управления силовым агрегатом |
| F31 | 5A* | Световое кольцо зарядного порта (C-MAX Energi) |
| F32 | 20A* | Мощность автомобиля 2 |
| F33 | 15 А* | Мощность автомобиля 4 |
| F34 | 10 А* | Форсунки |
| F35 | 10 А* | Мощность автомобиля 3 |
| F36 | 20A* | Мощность автомобиля 1 |
| R1 | — | Не используется |
| R2 | Микрореле | Horn |
| R3 | Микрореле | Гибридное управление силовым агрегатом |
| R4 | Микрореле | Передний стеклоочиститель |
| R5 | — | Не используется |
| R6 | Микрореле | Передний и задний стеклоочиститель высокий/низкий |
| R7 | Силовое реле | Вакуумный насос |
| R8 | Силовое реле | Подача зажигания |
| R9 | — | Не используется |
| R10 | Мини-реле | Датчик вакуумного насоса |
| R11 | — | Не используется |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| * Мини-предохранители ** Картриджные предохранители |

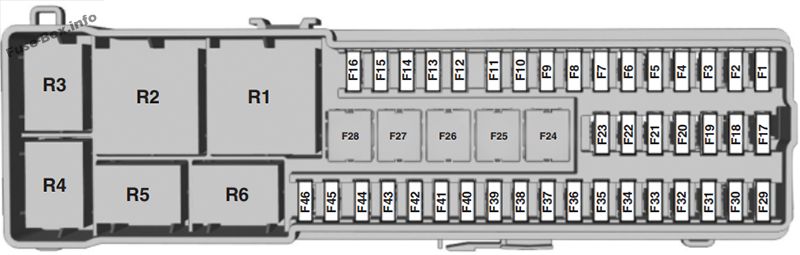

Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук |
| F2 | 10A | Автомобильный модуль без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления дверью передняя правая |
| F6 | 25A | Блок управления задней левой двери |
| F7 | 25A | Блок управления дверью задней правой |
| F8 | — | Не используется |
| F9 | 25A | Мотор сиденья водителя |
| F10 | 25A | Обогрев заднего стекла |
| F11 | — | Не используется |
| F12 | 15A | Модуль управления электроникой аккумуляторной батареи |
| F13 | — | Не используется |
| F14 | 10A | Зарядное устройство (C-MAX Energi) |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | 10A | Модуль управления электроникой аккумуляторной батареи |
| F18 | 15A | Блок управления электроникой аккумуляторной батареи — вентилятор |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi) |
| F20 | — | Не используется |
| F21 | 10A | Интеллектуальный разъем для передачи данных |
| F22 | 10A | Активное шумоподавление |
| F23 | — | Не используется |
| F24 | 30A | Преобразователь постоянного/переменного тока |
| F25 | 25A | Задняя дверь с электроприводом |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi) |
| F27 | 20A | Выход в багажное отделение |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | 5A | Модуль помощи при парковке |
| F31 | 5A | Камера заднего вида |
| F32 | 5A | Преобразователь постоянного/переменного тока |
| F33 | — | Не используется |
| F34 | 20A | Обогрев сиденья водителя |
| F35 | 20A | Обогрев пассажирского сиденья |
| F36 | — | Не используется |
| F37 | 20A | Мощный солнцезащитный козырек |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | 5A | Датчик влажности |
| F46 | 10A | Топливная система |
| R1 | Силовое реле | Заднее реле 15 |
| R2 | Мини-реле | Обогрев заднего стекла |
| R3 | Микрореле | Топливный люк (C-MAX Energi) |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | Микрореле | Задний стеклоочиститель |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Подача топливного насоса |
| F57 | — | Не используется |
| F58 | 5A | Не используется (запасной) |
| F59 | 5A | Пассивная противоугонная система |
| F60 | 10A | Освещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли |
| F61 | 20A | Прикуриватель, розетка второго ряда |
| F62 | 5A | Модуль автостекла, зеркало заднего вида с автоматическим затемнением |
| F63 | 10A | Не используется (запасной) |
| F64 | — | Не используется |
| F65 | 10A | Разблокировка задней двери |
| F66 | 20A | разблокировка двери водителя |
| F67 | 7.5A | Паспорт сотового телефона (C-MAX Energi), Многофункциональный дисплей, GPS-модуль, SYNC |
| F68 | 15A | Не используется (запасной) |
| F69 | 5A | Приборный щиток |
| F70 | 20A | Центральный замок и разблокировка питания |
| F71 | 10A | Головка управления отоплением (ручной кондиционер), Модуль климат-контроля |
| F72 | 7.5A | Модуль рулевого колеса |
| F73 | 7.5A | Разъем канала передачи данных, питание OBD II |
| F74 | 15A | Питание фар |
| F75 | 15A | Поставка противотуманных фар |
| F76 | 10A | Питание фонаря заднего хода |
| F77 | 20A | Насос омывателя |
| F78 | 5A | Замок зажигания, кнопка запуска |
| F79 | 15A | Радио, Выключатель аварийной сигнализации |
| F80 | 20A | Не используется (запасной) |
| F81 | 5A | Мощный козырек от солнца, выносная антенна приемника |
| F82 | 20A | Масса насоса омывателя |
| F83 | 20A | Масса центрального замка |
| F84 | 20A | Масса разблокировки водительской двери |
| F85 | 7,5 А | Электронная подача 15 |
| F86 | 10A | Блок управления системой пассивной безопасности, индикатор отключения подушки безопасности пассажира |
| F87 | — | Не используется |
| F88 | 25A | Не используется (запасной) |
| F89 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 50А Миди | Модуль охлаждающего вентилятора |
| F2 | 50А Миди | Электрический водяной насос |
| F3 | 50А Миди | Питание блока управления кузовом 1 |
| F4 | 50А Миди | Питание блока управления кузовом 2 |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40А** | Насос антиблокировочной тормозной системы |
| F8 | 30 А** | Клапан антиблокировочной тормозной системы |
| F9 | 40А** | Вакуумный насос |
| F10 | 40А** | Двигатель вентилятора отопителя |
| F11 | 30 А** | Управление двигателем |
| F12 | — | Не используется |
| F13 | 25А** | Реле модуля управления силовым агрегатом |
| F14 | 20А** | Задний стеклоочиститель |
| F15 | 30 А** | Поставка модуля управления кузовом KL30 |
| F16 | 20А** | Питание блока управления кузовом 15 |
| F17 | 20А** | Насос трансмиссионного масла (C-MAX Energi) |
| F18 | 20А** | Мотор переднего стеклоочистителя |
| F19 | 5A* | Антиблокировочная система тормозов и модуль электронной системы курсовой устойчивости |
| F20 | 15 А* | Horn |
| F21 | 5A* | Выключатель стоп-сигналов |
| F22 | 5A* | Контроль вакуумного насоса |
| F23 | 5A* | Модуль управления двигателем 15 / Модуль управления силовым агрегатом 15 / Масляный насос трансмиссии 15 |
| F24 | 5A* | Катушки реле, модуль переключателя света |
| F25 | 10 А* | Моторный электронный насос охлаждения |
| F26 | 5A* | Модуль электронного усилителя рулевого управления 15 |
| F27 | 5A* | Датчик массы воздушного потока |
| F28 | 15 А* | Модуль управления силовым агрегатом |
| F29 | 10 А* | Электронный компрессор кондиционера / обогреватель с положительным температурным коэффициентом |
| F30 | 10 А* | Модуль управления двигателем, модуль управления силовым агрегатом |
| F31 | 5A* | Световое кольцо зарядного порта (C-MAX Energi) |
| F32 | 20A* | Мощность автомобиля 2 |
| F33 | 15 А* | Мощность автомобиля 4 |
| F34 | 10 А* | Форсунки |
| F35 | 10 А* | Мощность автомобиля 3 |
| F36 | 20A* | Мощность автомобиля 1 |
| R1 | — | Не используется |
| R2 | Микрореле | Horn |
| R3 | Микрореле | Гибридное управление силовым агрегатом |
| R4 | Микрореле | Передний стеклоочиститель |
| R5 | — | Не используется |
| R6 | Микрореле | Передний и задний стеклоочиститель высокий/низкий |
| R7 | Силовое реле | Вакуумный насос |
| R8 | Силовое реле | Подача зажигания |
| R9 | — | Не используется |
| R10 | Мини-реле | Датчик вакуумного насоса |
| R11 | — | Не используется |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| * Мини предохранители ** Патронные предохранители |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук |
| F2 | 10A | Автомобильный модуль без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления дверью передняя правая |
| F6 | 25A | Блок управления задней левой двери |
| F7 | 25A | Блок управления дверью задней правой |
| F8 | — | Не используется |
| F9 | 25A | Мотор сиденья водителя |
| F10 | 25A | Обогрев заднего стекла |
| F11 | — | Не используется |
| F12 | 15A | Модуль управления электроникой аккумуляторной батареи |
| F13 | — | Не используется |
| F14 | 10A | Зарядное устройство (C-MAX Energi) |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | 10A | Модуль управления электроникой аккумуляторной батареи |
| F18 | 15A | Блок управления электроникой аккумуляторной батареи — вентилятор |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi) |
| F20 | — | Не используется |
| F21 | 15A | Интеллектуальный разъем для передачи данных |
| F22 | 10A | Активное шумоподавление |
| F23 | — | Не используется |
| F24 | 30A | Преобразователь постоянного/переменного тока |
| F25 | 25A | Задняя дверь с электроприводом |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi) |
| F27 | 20A | Выход в багажное отделение |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | 5A | Модуль помощи при парковке |
| F31 | 5A | Камера заднего вида |
| F32 | 5A | Преобразователь постоянного/переменного тока |
| F33 | — | Не используется |
| F34 | 20A | Обогрев сиденья водителя |
| F35 | 20A | Обогрев пассажирского сиденья |
| F36 | — | Не используется |
| F37 | 20A | Мощный солнцезащитный козырек |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | 5A | Датчик влажности |
| F46 | 10A | Топливная система |
| R1 | Силовое реле | Заднее реле 15 |
| R2 | Мини-реле | Обогрев заднего стекла |
| R3 | Микрореле | Топливный люк (C-MAX Energi) |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | Микрореле | Задний стеклоочиститель |
2016
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | — | Не используется. |
| F58 | 5A | Не использовался (запасной). |
| F59 | 5A | Пассивная противоугонная система. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка вещевого ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Точка питания второго ряда. |
| F62 | 5A | Модуль автоматического стеклоочистителя. Зеркало заднего вида с автозатемнением. |
| F63 | 10A | Не использовался (запасной). |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Поставка разблокировки водительской двери. |
| F67 | 7,5 А | Паспорт сотового телефона (C-MAX Energi). Многофункциональный дисплей. GPS-модуль. Синхр. |
| F68 | 15A | Не использовался (запасной). |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7,5 А | Модуль климат-контроля. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Разъем канала передачи данных. Питание OBD2. |
| F74 | 15A | Питание фар. |
| F75 | 15A | Поставка противотуманных фар. |
| F76 | 10A | Питание фонарей заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Замок зажигания, кнопка запуска. |
| F79 | 15A | Радио. Выключатель аварийки. |
| F80 | 20A | Не использовался (запасной). |
| F81 | 5A | Мощный солнцезащитный козырек. Выносная антенна приемника. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Масса разблокировки водительской двери. |
| F85 | 7.5A | Электронная подача 15. |
| F86 | 10A | Модуль управления удерживающими устройствами. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Не использовался (запасной). |
| F88 | 25A | Не использовался (запасной). |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 50А Миди | Модуль охлаждающего вентилятора. |
| F2 | 50А Миди | Электрический водяной насос. |
| F3 | 50А Миди | Питание блока управления кузовом 1. |
| F4 | 50А Миди | Питание блока управления кузовом 2. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 40А** | Насос антиблокировочной тормозной системы. |
| F8 | 30А** | Клапан антиблокировочной тормозной системы. |
| F9 | 40А** | Вакуумный насос. |
| F10 | 40А** | Моторчик вентилятора отопителя. |
| F11 | 30А** | Управление двигателем. |
| F12 | — | Не используется. |
| F13 | 25А** | Реле модуля управления силовым агрегатом. |
| F14 | 20А** | Задний стеклоочиститель. |
| F15 | 30А** | Поставка блока управления кузовом KL30. |
| F16 | 20А** | Блок управления кузовом 15 подачи. |
| F17 | 20А** | Насос трансмиссионного масла (C-MAX Energi). |
| F18 | 20А** | Мотор переднего стеклоочистителя. |
| F19 | 5A* | Антиблокировочная система тормозов и модуль электронной системы курсовой устойчивости. |
| F20 | 15 А* | Рог. |
| F21 | 5A* | Выключатель стоп-сигналов. |
| F22 | 5A* | Контроль вакуумного насоса. |
| F23 | 5A* | Модуль управления двигателем 15. Модуль управления силовым агрегатом 15. Масляный насос коробки передач 15. |
| F24 | 5A* | Катушки реле. Модуль переключателя света. |
| F25 | 10 А* | Моторный электронный насос охлаждения. |
| F26 | 5A* | Модуль электронного усилителя рулевого управления 15. |
| F27 | 5A* | Датчик массы воздушного потока. |
| F28 | 15 А* | Модуль управления силовым агрегатом. |
| F29 | 10 А* | Электронный компрессор кондиционера. Нагреватель с положительным температурным коэффициентом. |
| F30 | 10 А* | Модуль управления двигателем. Модуль управления силовым агрегатом. |
| F31 | 5A* | Световое кольцо зарядного порта (C-MAX Energi). |
| F32 | 20A* | Мощность автомобиля 2. |
| F33 | 15 А* | Мощность автомобиля 4. |
| F34 | 10 А* | Форсунки. |
| F35 | 10 А* | Мощность автомобиля 3. |
| F36 | 20A* | Мощность автомобиля 1. |
| R1 | Микрореле | Вакуумный насос. |
| R2 | Микрореле | Рог. |
| R3 | Микрореле | Гибридное управление силовым агрегатом. |
| R4 | Микрореле | Передний дворник. |
| R5 | Микрореле | Вакуумный насос. |
| R6 | Микрореле | Передний и задний стеклоочиститель высокий-низкий. |
| R7 | — | Не используется. |
| R8 | Силовое реле | Питание зажигания. |
| R9 | — | Не используется. |
| R10 | — | Не используется. |
| R11 | — | Не используется. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
| * Мини предохранители ** Патронные предохранители |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 10A | Бесключевой автомобильный модуль. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | — | Не используется. |
| F9 | 25A | Мотор водительского сиденья. |
| F10 | 25A | Обогрев заднего стекла. |
| F11 | 5A | Реле зажигания. |
| F12 | 15A | Блок управления электроникой аккумуляторной батареи. |
| F13 | — | Не используется. |
| F14 | 10A | Зарядное устройство (C-MAX Energi). |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | 10A | Блок управления электроникой аккумуляторной батареи. |
| F18 | 15A | Блок управления электроникой аккумуляторной батареи — вентилятор. |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi). |
| F20 | — | Не используется. |
| F21 | 15A | Интеллектуальный разъем для передачи данных. |
| F22 | 10A | Активное шумоподавление. |
| F23 | — | Не используется. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi). |
| F27 | 20A | Выход из багажника. |
| F28 | — | Не используется. |
| F29 | — | Не используется. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | 5A | Камера заднего вида. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | — | Не используется. |
| F34 | 20A | Обогрев водительского сиденья. |
| F35 | 20A | Обогрев пассажирского сиденья. |
| F36 | — | Не используется. |
| F37 | 20A | Мощный солнцезащитный козырек. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | 5A | Датчик влажности. |
| F46 | 10A | Топливная система. |
| R1 | Силовое реле | Заднее реле 15. |
| R2 | Мини-реле | Обогрев заднего стекла. |
| R3 | Микрореле | Топливный люк (C-MAX Energi). |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | Микрореле | Задний стеклоочиститель. |
2017, 2018
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | — | Не используется. |
| F58 | 5A | Не использовался (запасной). |
| F59 | 5A | Пассивная противоугонная система. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка вещевого ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Точка питания второго ряда. |
| F62 | 5A | Модуль автоматического стеклоочистителя. Зеркало заднего вида с автозатемнением. |
| F63 | 10A | Не использовался (запасной). |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Поставка разблокировки водительской двери. |
| F67 | 7.5A | Паспорт сотового телефона (C-MAX Energi). Многофункциональный дисплей. GPS-модуль. Синхр. |
| F68 | 15A | Не использовался (запасной). |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7.5A | Модуль климат-контроля. |
| F72 | 7.5A | Модуль рулевого колеса. |
| F73 | 7.5A | Разъем канала передачи данных. Питание OBD2. |
| F74 | 15A | Питание фар. |
| F75 | 15A | Поставка противотуманных фар. |
| F76 | 10A | Питание фонарей заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Замок зажигания, кнопка запуска. |
| F79 | 15A | Радио. Выключатель аварийки. |
| F80 | 20A | Не использовался (запасной). |
| F81 | 5A | Мощный солнцезащитный козырек. Выносная антенна приемника. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Масса разблокировки водительской двери. |
| F85 | 7,5 А | Электронная подача 15. |
| F86 | 10A | Модуль управления удерживающими устройствами. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Не использовался (запасной). |
| F88 | 25A | Не использовался (запасной). |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 50А Миди | Модуль охлаждающего вентилятора. |
| F2 | 50А Миди | Электрический водяной насос. |
| F3 | 50А Миди | Питание блока управления кузовом 1. |
| F4 | 50А Миди | Питание блока управления кузовом 2. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 40A | Насос антиблокировочной тормозной системы. |
| F8 | 30A | Клапан антиблокировочной тормозной системы. |
| F9 | 40A | Вакуумный насос. |
| F10 | 40A | Моторчик вентилятора отопителя. |
| F11 | 30A | Управление двигателем. |
| F12 | — | Не используется. |
| F13 | 25 A | Реле модуля управления силовым агрегатом. |
| F14 | 20A | Задний стеклоочиститель. |
| F15 | 30A | Поставка блока управления кузовом KL30. |
| F16 | 20A | Блок управления кузовом 15 подачи. |
| F17 | 20A | Насос трансмиссионного масла (C-MAX Energi). |
| F18 | 20A | Мотор переднего стеклоочистителя. |
| F19 | 5A | Антиблокировочная система тормозов и модуль электронной системы курсовой устойчивости. |
| F20 | 15 A | Рог. |
| F21 | 5A | Выключатель стоп-сигналов. |
| F22 | 5A | Контроль вакуумного насоса. |
| F23 | 5A | Модуль управления двигателем 15. Модуль управления силовым агрегатом 15. Масляный насос коробки передач 15. |
| F24 | 5A | Катушки реле. Модуль переключателя света. |
| F25 | 10A | Моторный электронный насос охлаждения. |
| F26 | 5A | Модуль электронного усилителя рулевого управления 15. |
| F27 | 5A | Датчик массы воздушного потока. |
| F28 | 15A | Модуль управления силовым агрегатом. |
| F29 | 10A | Электронный компрессор кондиционера. Нагреватель с положительным температурным коэффициентом. |
| F30 | 10A | Модуль управления двигателем. Модуль управления силовым агрегатом. |
| F31 | 5A | Световое кольцо зарядного порта (C-MAX Energi). |
| F32 | 20A | Мощность автомобиля 2. |
| F33 | 15A | Мощность автомобиля 4. |
| F34 | 10A | Форсунки. |
| F35 | 10A | Мощность автомобиля 3. |
| F36 | 20A | Мощность автомобиля 1. |
| R1 | Микрореле | Вакуумный насос. |
| R2 | Микрореле | Рог. |
| R3 | Микрореле | Гибридное управление силовым агрегатом. |
| R4 | Микрореле | Передний дворник. |
| R5 | Микрореле | Вакуумный насос. |
| R6 | Микрореле | Передний и задний стеклоочиститель высокий-низкий. |
| R7 | — | Не используется. |
| R8 | Силовое реле | Питание зажигания. |
| R9 | — | Не используется. |
| R10 | — | Не используется. |
| R11 | — | Не используется. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 10A | Бесключевой автомобильный модуль. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 25A | Мотор пассажирского сиденья. |
| F9 | 25A | Мотор водительского сиденья. |
| F10 | 25A | Обогрев заднего стекла. |
| F11 | 5A | Реле зажигания. |
| F12 | 15A | Блок управления электроникой аккумуляторной батареи. |
| F13 | — | Не используется. |
| F14 | 10A | Зарядное устройство (C-MAX Energi). |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | 10A | Блок управления электроникой аккумуляторной батареи. |
| F18 | 15A | Блок управления электроникой аккумуляторной батареи — вентилятор. |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi). |
| F20 | — | Не используется. |
| F21 | 15A | Интеллектуальный разъем для передачи данных. |
| F22 | 10A | Активное шумоподавление. |
| F23 | — | Не используется. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi). |
| F27 | 20A | Выход из багажника. |
| F28 | — | Не используется. |
| F29 | 5A | Обнаружение слепых зон. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | 5A | Камера заднего вида. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | — | Не используется. |
| F34 | 20A | Обогрев водительского сиденья. |
| F35 | 20A | Обогрев пассажирского сиденья. |
| F36 | — | Не используется. |
| F37 | 20A | Мощный солнцезащитный козырек. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | - | Не используется. |
| F46 | 10A | Топливная система. |
| R1 | Силовое реле | Заднее реле 15. |
| R2 | Мини-реле | Обогрев заднего стекла. |
| R3 | Микрореле | Топливный люк (C-MAX Energi). |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | Микрореле | Задний стеклоочиститель. |
