Предохранители и реле Ford Contour (1996-2000)
Схемы относятся к указанным годам и вариантам Ford Contour (1996-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Контур 1996-2000 гг.
Предохранитель прикуривателя (розетки) в Ford Contour предохранитель №27 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

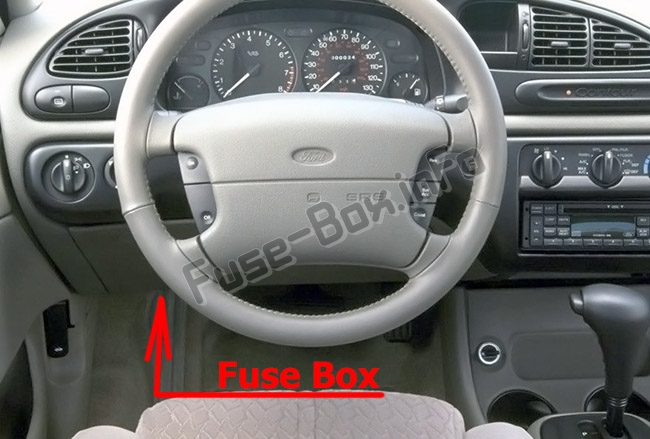

Расположение блока предохранителей
Он расположен под панелью приборов со стороны водителя.
Чтобы проверить или заменить предохранители, нажмите кнопку фиксатора справа от панели предохранителей.

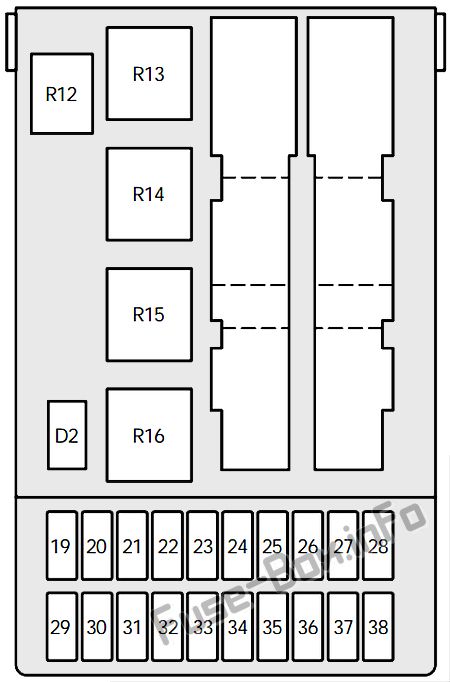

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 19 | 7.5 | 1996-1997 годы: Зеркала заднего вида с подогревом. 1998-2000: не используется |
| 20 | 10A | Двигатели стеклоочистителей (автоматический выключатель) |
| 21 | 40 | Электрические стеклоподъемники |
| 22 | 7.5 | Модуль АБС |
| 23 | 15 | Резервные лампы |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Дверные замки |
| 26 | 7.5 | Основной свет |
| 27 | 15 | Зажигалка |
| 28 | 30 | Электрические сиденья |
| 29 | 30 | Обогрев заднего стекла |
| 30 | 7.5 | Система управления двигателем |
| 31 | 7.5 | Подсветка панели приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Левые стояночные фонари |
| 34 | 7.5 | 1996–1997: плафоны освещения салона. 1998-2000: Внутреннее освещение/электрическая регулировка зеркал/часы. |
| 35 | 7.5 | Правые габаритные огни |
| 36 | 10 | 1996-1998: Подушка безопасности 1999-2000: не используется |
| 37 | 30 | Двигатель вентилятора отопителя |
| 38 | - | (не используется) |
| Реле | ||
| R12 | белый | 1996–1997: плафоны подсветки 1998-2000: Освещение салона. |
| R13 | желтый | Обогрев заднего стекла |
| R14 | желтый | Двигатель вентилятора отопителя |
| R15 | зеленый | Дворники |
| R16 | черный | Зажигание |
| D2 | черный | Защита от обратного напряжения |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

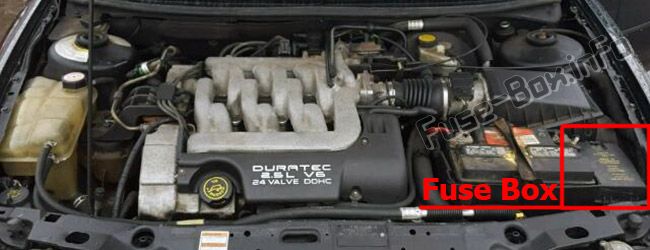

Расположение блока предохранителей

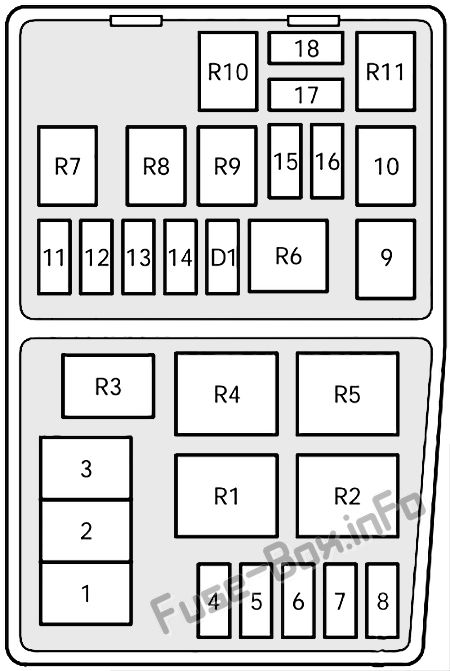

Схема блока предохранителей (1996-1998 гг.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 80 | Основной источник питания бортовой сети автомобиля |
| 2 | 60 | Вентилятор охлаждения двигателя |
| 3 | 60 | 1996-1997 годы: Тормозная система с АБС 1998: Тормозная система с АБС, вентилятор отопителя |
| 4 | 20 | 1996-1997 годы: Дневные ходовые огни (Канада) Зажигание 1998: Модуль зажигания и EEC |
| 5 | 15 | Противотуманная фара |
| 6 | - | Не используется |
| 7 | 30 | тормозная система с АБС |
| 8 | 30 | 1996-1997 годы: Воздушный насос 1998: Не используется |
| 9 | 20 | Электронная система управления двигателем (ЕЕС) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Модуль зажигания EEC (память) |
| 12 | 15 | Аварийные мигалки Horn |
| 13 | 15 | Датчик HEGO |
| 14 | 15 | Топливный насос |
| 15 | 10 | Правый ближний свет |
| 16 | 10 | Левый ближний свет |
| 17 | 10 | Правый дальний свет |
| 18 | 10 | Левый дальний свет |
| Реле | ||
| R1 | белый | Дневные ходовые огни (Канада) |
| R2 | черный | Высокоскоростной вентилятор охлаждения двигателя |
| R3 | blue | Полностью открытый дроссель кондиционера |
| R4 | желтый | Реле муфты кондиционера |
| R5 | темно-зеленый | Вентилятор охлаждения двигателя (низкая скорость) |
| R6 | желтый | Стартер |
| R7 | коричневый | Horn |
| R8 | коричневый | Топливный насос |
| R9 | белый | Фары ближнего света |
| R10 | белый | Фары дальнего света |
| R11 | коричневый | 1996-1997 годы: модуль PCM 1998: модуль ЕЕС |
| D1 | черный | Защита от обратного напряжения |

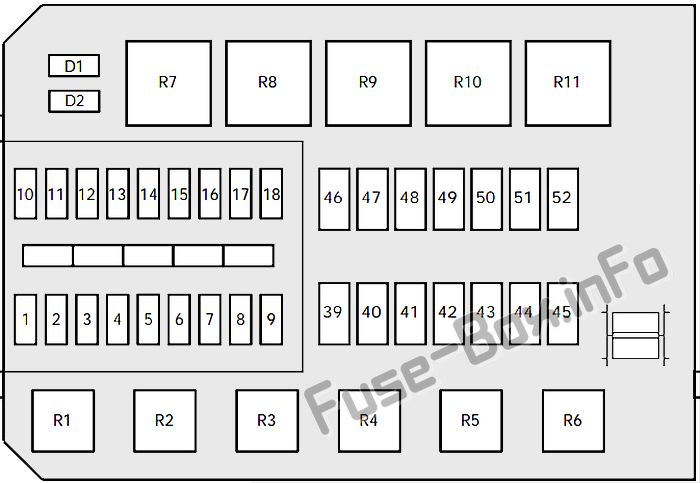

Схема блока предохранителей (1999-2000 гг.)
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 7.5 | Генератор |
| 3 | 20 | Противотуманные фары |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 3 | Модуль зажигания EEC (память) |
| 7 | 20 | Система оповещения звуковым сигналом и аварийной сигнализацией |
| 8 | — | Не используется |
| 9 | 15 | Топливный насос |
| 10 | — | Не используется |
| 11 | 20 | Зажигание. Электронное управление двигателем |
| 12 | — | Не используется |
| 13 | 20 | Датчик HEGO |
| 14 | 7.5 | Модуль АБС |
| 15 | 7.5 | Фара ближнего света (со стороны пассажира) |
| 16 | 7.5 | Фара ближнего света (со стороны водителя) |
| 17 | 7.5 | Фара дальнего света (со стороны пассажира) |
| 18 | 7.5 | Фара дальнего света (со стороны водителя) |
| 39 | — | Не используется |
| 40 | 20 | Зажигание, выключатель света, центральная распределительная коробка |
| 41 | 20 | Реле ЕЕС |
| 42 | 40 | Центральная распределительная коробка (предохранитель 37 к реле вентилятора) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 60 | Зажигание |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | 60 | Охлаждение двигателя |
| 50 | — | не используется |
| 51 | 60 | ABS |
| 52 | 60 | Центральная распределительная коробка (центральный модуль таймера, реле обогрева заднего стекла, предохранители 24, 25, 27, 28, 34) |
| Реле | ||
| R1 | Топливный насос | |
| R2 | ЕЕС-модуль | |
| R3 | Кондиционирование воздуха | |
| R4 | Ближний свет | |
| R5 | Дальний свет | |
| R6 | Horn | |
| R7 | соленоид стартера | |
| R8 | Вентилятор охлаждения двигателя (высокая скорость) | |
| R9 | Вентилятор охлаждения двигателя | |
| R10 | Не используется | |
| R11 | Дневные ходовые огни | |
| D1 | Защита от обратного напряжения | |
| D2 | Не используется |
Вспомогательные реле (вне предохранителей)
Вспомогательные реле (вне предохранителей)
| Реле | Описание | Расположение |
|---|---|---|
| R17 | ||
| R18 | Переключатель «в одно касание» (окно водителя) | Водительская дверь |
| R19 | Отключение контроля скорости (1996-1997) | |
| R20 | ||
| R21 | ||
| R22 | Противотуманные фары | Экран провода на панели приборов |
| R23 | Сигнал поворота | Рулевая колонка |
| R24 | Левая аварийная сигнализация | Кронштейн модуля дверного замка |
| R25 | Правая мигалка аварийной сигнализации | Кронштейн модуля дверного замка |
| R26 | ||
| R27 | ||
| R28 | ||
| R29 | Управление дверным замком | |
| R32 | Управление нагревателем Hego (2000 г.) | Рядом с PCM-модулем |
