Предохранители и реле Ford Crown Victoria (1998-2002)
Схемы относятся к указанным годам и вариантам Ford Crown Victoria (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Crown Victoria 1998-2002 гг.
Предохранители прикуривателя (розетка) в Ford Crown Victoria Это предохранитель № 16 (1998-2000 гг.) или № 19 и № 25 (2001-2002 гг.) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

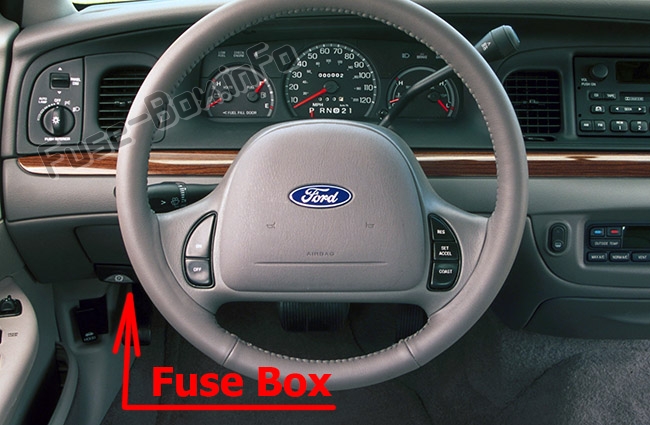

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели. Снимите крышку панели, чтобы получить доступ к предохранителям.

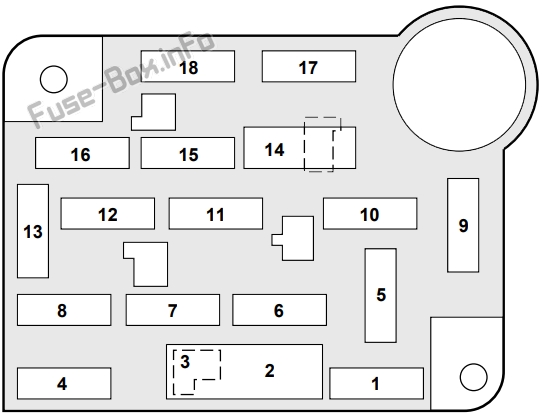

Схема блока предохранителей (1998-2000 гг.)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15A | Переключатель положения педали тормоза (BPP), многофункциональный переключатель, регулятор скорости |
| 2 | 30A | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя |
| 3 | — | Не используется |
| 4 | 15A | Модуль управления освещением, главный выключатель освещения |
| 5 | 15A | Фонари заднего хода, регулируемый усилитель руля (VAPS), указатели поворота, пневматическая подвеска, дневные ходовые огни, электронное зеркало «день/ночь», блокировка переключения передач, EATC, предупреждение о превышении скорости |
| 6 | 15A | Регулятор скорости, главный выключатель освещения, модуль управления освещением, часы, полицейское силовое реле |
| 7 | 25A | Силовой диод модуля управления силовым агрегатом (PCM), катушки зажигания |
| 8 | 15A | Модуль управления освещением, зеркала с электроприводом, модуль PATS, вход без ключа, память часов, электронный автоматический контроль температуры (EATC), электрические стеклоподъемники, полицейский прожектор, SecuriLock |
| 9 | 30A | Двигатель вентилятора, переключатель режима обогревателя кондиционера |
| 10 | 10A | Модуль подушки безопасности |
| 11 | 5A | Радио |
| 12 | 18А СВ | Модуль управления освещением, Flash-to-Pass, главный выключатель освещения |
| 13 | 15A | Контрольные лампы, аналоговые приборные панели и индикаторы, электронная автоматическая коробка передач, модуль управления освещением |
| 14 | 20А СВ | Управление замком окна/двери, модуль двери водителя, одно касание вниз |
| 15 | 10A | Антиблокировочная система тормозов, комбинация приборов, переключатель управления коробкой передач |
| 16 | 20A | Зажигалка |
| 17 | 10A | Задняя разморозка |
| 18 | 10A | Модуль подушки безопасности |

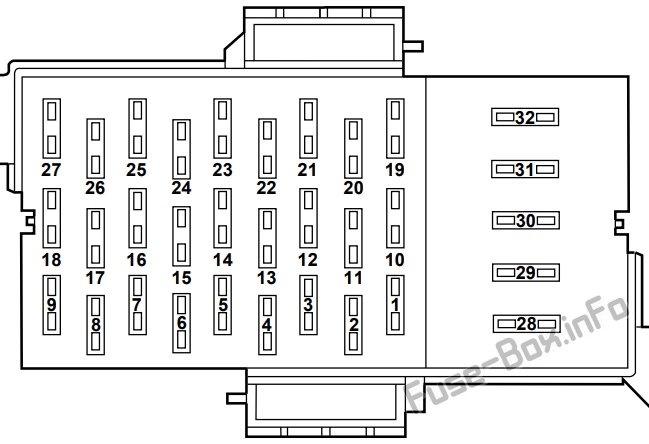

Схема блока предохранителей (2001-2002 гг.)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10A | Подушки безопасности |
| 5 | — | Не используется |
| 6 | 15A | Комбинация приборов, модуль сигнальных ламп, переключатель управления коробкой передач, модуль управления освещением (LCM) |
| 7 | — | Не используется |
| 8 | 25A | Модуль управления силовой передачей (PCM) Силовое реле, катушки зажигания, радиошумовой конденсатор, пассивная противоугонная система (PATS) |
| 9 | — | Не используется |
| 10 | 10A | Обогрев заднего стекла |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 5A | Радио |
| 14 | 10A | Переключатель контроля тяги, антиблокировочная система тормозов (ABS), комбинация приборов |
| 15 | 15A | Сервопривод управления скоростью, подсветка выключателя основного света, модуль управления освещением (LCM), часы, реле питания полиции |
| 16 | 15A | Фонари заднего хода, указатели поворота, блокировка переключения передач, модуль ДХО, рулевое управление EVO, электронное зеркало «день/ночь» |
| 17 | 30A | Электродвигатель стеклоочистителя, модуль управления стеклоочистителем |
| 18 | 30A | Двигатель вентилятора отопителя |
| 19 | 20A | Вспомогательная точка питания |
| 20 | — | Не используется |
| 21 | 15A | Многофункциональный переключатель, модуль управления освещением (LCM), индикатор PATS, габаритные огни, подсветка приборной панели |
| 22 | 15A | Сервопривод управления скоростью, аварийные огни |
| 23 | 15A | Электростеклоподъемники/дверные замки, PATS, наружные зеркала заднего вида, модуль EATC, комбинация приборов, часы, модуль управления освещением (LCM), внутренние лампы |
| 24 | 10A | Левый ближний свет |
| 25 | 20A | Power Point, прикуриватель, аварийные мигалки |
| 26 | 10A | Правый ближний свет |
| 27 | 25A | Модуль управления освещением (LCM), выключатель основного освещения, поворотные лампы, датчик давления в топливном баке |
| 28 | 20A | Электростеклоподъемники (2001 г. - Maxi Fuse; 2001 г. - автоматический выключатель) |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 20A | Значения АБС |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

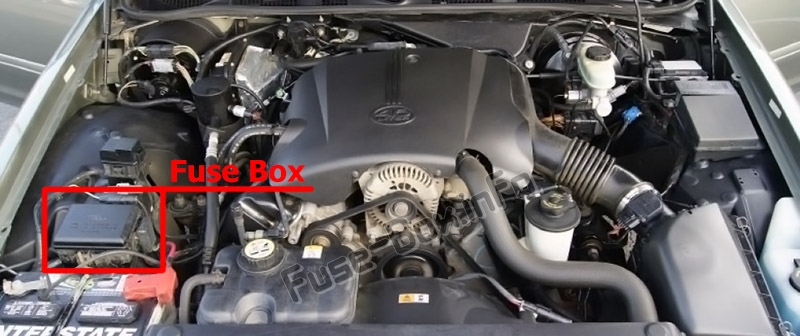

Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке (со стороны пассажира).

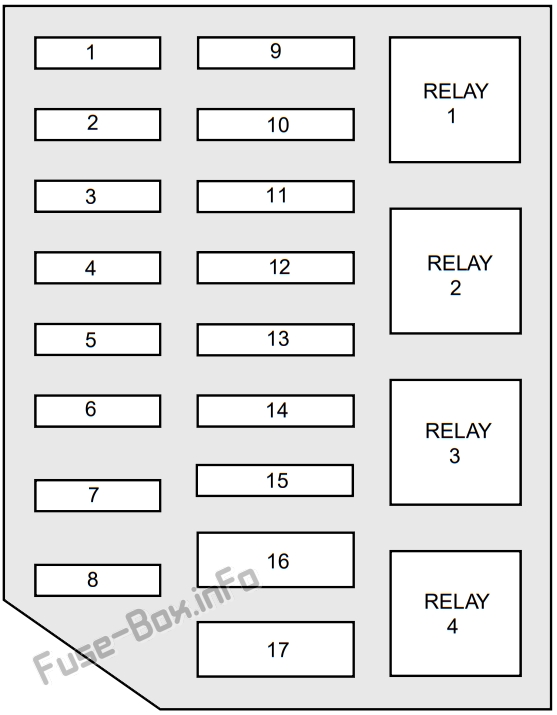

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 20A | Реле электрического топливного насоса |
| 2 | 30A | Генератор, реле стартера, предохранители: 15 и 18 |
| 3 | 25A | Радио, CD-чейнджер, Усилитель сабвуфера |
| 4 | 30A | Полицейское силовое реле |
| 5 | 15A | Реле звукового сигнала |
| 6 | 20A | Модуль ДХО |
| 7 | 20А СВ | Замки с электроприводом, сиденья с электроприводом, открывание крышки багажника |
| 8 | 30 A | Система пневматической подвески |
| 9 | 50A | Предохранители: 5 и 9 |
| 10 | 50A | Предохранители: 1, 2, 6, 7, 10, 11, 13 и автоматический выключатель 14 |
| 11 | 40A | Предохранители: 4, 8, 16 и автоматический выключатель 12 |
| 12 | 30A | Реле питания PCM, PCM, модуль автомобиля на природном газе |
| 13 | 50A | Реле высокоскоростного вентилятора системы охлаждения |
| 14 | 40A | Реле обогрева заднего стекла, предохранитель 17 |
| 15 | 50A | Модуль антиблокировочной тормозной системы |
| 16 | 50A | Полицейский держатель предохранителя |
| 17 | 30A | Реле вентилятора охлаждения |
| Реле 1 | — | Задняя разморозка |
| Реле 2 | — | Horn |
| Реле 3 | — | Охлаждающий вентилятор |
| Реле 4 | — | Насос пневматической подвески, полицейская сила |
