Предохранители и реле Ford Crown Victoria (2003-2011)

Схемы относятся к указанным годам и вариантам Ford Crown Victoria (2003-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Crown Victoria 2003-2011

Расположение предохранителей Ford Crown Victoria 2003-2011

Расположение блока предохранителей

Блок предохранителей на приборной панели

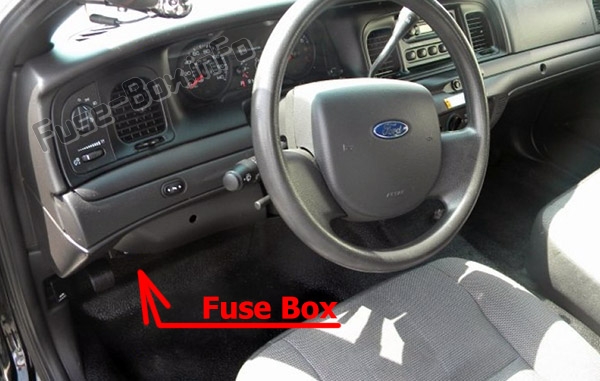

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.Блок предохранителей на приборной панели

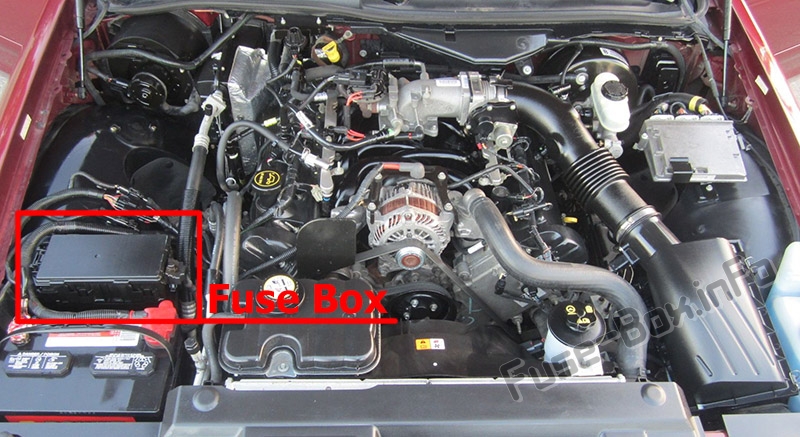

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

2003, 2004

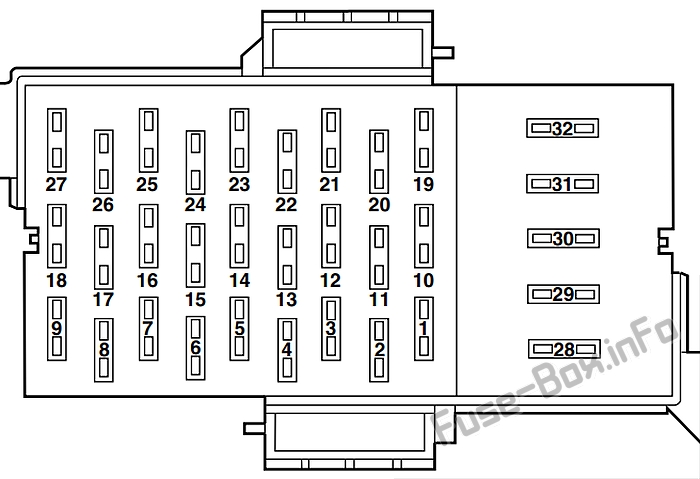

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2003-2004 гг.)
№Ампер РейтингОписание
115AАудио, CD-чейнджер
25AАудио
37.5AЗеркала
410AПодушки безопасности
525AЛоток для пакетов и задний мигалка (варианты полицейской машины)
615AМодуль сигнальных ламп комбинации приборов, переключатель управления повышающей передачей, модуль управления освещением (LCM), муфта кондиционера, аналоговая панель (2004 г.)
710AМодуль двери водителя (DDM), радиоприемник Premium, пусковой ввод в PDB полиции (опция для полицейской машины)
825AРеле питания модуля управления трансмиссией (PCM), свечи зажигания, конденсатор радиопомех, пассивная противоугонная система (PATS)
95AДатчик диапазона передачи
1010AОбогрев заднего стекла, Обогрев зеркал
115AРеле индикатора контроля тяги (только ABS с системой контроля тяги)
1215AМногофункциональный переключатель поворотников/аварийки
135AРадио
1410AАнтиблокировочная тормозная система (ABS), комбинация приборов
1515AМодуль контроля скорости, катушка реле питания (опция для полицейской машины), LCM, часы, реле двигателя вентилятора EATC, подсветка выключателя дверного замка, выключатель обогрева сиденья, люк в крыше
1615AФонари заднего хода, Блокировка переключения передач, Модуль ДХО, VAP-рулевое управление, Электронное дневное/ночное зеркало, Потолочная консоль, Пневматическая подвеска, Климат-контроль, Модуль обогрева сиденья, Модуль звукового сигнала скорости (только GCC), DDM (2004 г.), Фонари заднего хода (2004 г.) )
177.5AМотор стеклоочистителя
18—Не используется
1915A2003: Стоп-сигналы;
2004: Стоп-сигналы, сигнал торможения для PCM, ABS и модуль управления скоростью, DDM
2020 AПрожектор (вариант полицейской машины)
2115ALCM для габаритных огней и освещения салона, датчик Autolamp/Sunload
2220AСервопривод управления скоростью, многофункциональный переключатель аварийной сигнализации, выключатель тормоза, питание для предохранителя IP 19 (2004 г.)
2315AМодуль EATC, Комбинация приборов, Часы, LCM, Лампы освещения салона, Выключатели дверных замков, Приоткрытая дверь и потолочные фонари (Такси)
2410AЛевый ближний свет
2515AЗажигалка
2610AПравый ближний свет
2725ALCM для поворотных фонарей и фар дальнего света, модуль вигвага полицейских фар (только полицейские машины, 2004 г.)
2820А СВ2003 (Автоматический выключатель): Электростеклоподъемники, ДДМ;
2004 (автоматический выключатель): электрические стеклоподъемники, приборная панель / отпирание крышки двери (только для полицейских машин)
29—Не используется
30—Не используется
31—Не используется
32—Не используется

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2003-2004 гг.)
№Ампер РейтингОписание
125AАудио
220AСиловая установка
325AСиденья с подогревом
415 AРога
520AМодуль топливного насоса (только для бензиновых двигателей), электромагнитные клапаны топливного бака (только для автомобилей, работающих на природном газе), электромагнитный клапан топливной рампы (только для автомобилей, работающих на природном газе)
615A2003: Не используется;
2004: Генератор
725AЛюк
820AМодуль двери водителя (DDM)
9—Не используется
10—Не используется
1120AДневные ходовые огни (ДХО)
12—Не используется
13—Не используется
14—Не используется
15—Не используется
16—Не используется
17—Не используется
18—Не используется
1915AМодуль управления силовым агрегатом (PCM), топливные форсунки, модуль топливных форсунок NGV
2015AПКМ, HEGO
21—Не используется
22—Не используется
23—Не используется
24—Не используется
10130A2003: Замок зажигания;
2004: Замок зажигания, соленоид стартера через реле стартера, предохранители IP 7, 9, 12 и 14
10250AВентилятор охлаждения (двигатель)
10340AДвигатель вентилятора
10440AРеле подсветки с подогревом
10530A2003: силовое реле РСМ;
2004: Реле питания PCM или модуль NGV (только для автомобилей, работающих на природном газе), диагностический разъем, PDB 19 и 20, реле сцепления кондиционера, реле модуля топливного насоса
10640AАнтиблокировочная тормозная система (АБС)
10740А или 50А2003 г. (40A): Crown North America (вариант полицейского автомобиля);
2004 (50A): Полицейская задняя точка доступа (только полицейские машины)
10850A2003-2004: Crown North America (вариант полицейского участка);
2004: Полицейская задняя точка доступа (только полицейские машины)
10950AСветовая полоса (вариант полицейской машины)
11050AРелейный переключатель для PDB (вариант полицейской машины)
11130AПитание переключателя силового реле (вариант полицейской машины)
11250A2003: Замок зажигания;
2004: Питание замка зажигания на предохранители IP 4,
6, 8, 11, 13, 15, 17, 20, 22 и 28
11350AПитает предохранители IP 3, 5, 21, 23, 25, 27
11430AVAP Рулевое управление, Компрессор пневмоподвески, Комбинация приборов
11550A2003: Замок зажигания;
2004: Питание замка зажигания на предохранители IP 16 и 18
11630AДворники
11750AКанал B+ для PDB (вариант полицейской машины)
11820AABS
2011/2 ISOРеле звукового сигнала
2021/2 ISOРеле ПКМ
2031/2 ISOРеле топливного насоса
2041/2 ISOРеле муфты кондиционера
2051/2 ISOРеле включения антипробуксовочной системы
2061/2 ISOРеле полицейского автомобиля
207—Не используется
2081/2 ISOРеле люка или реле стоп-сигналов полиции (только для полицейских автомобилей)
209—Не используется
301Полный ISOРеле электровентилятора
302Полный ISOЭлектромагнитное реле стартера
303Полный ISOРеле пневмоподвески
304Полный ISOРеле подсветки с подогревом
401—Не используется
501Диоддиод ПКМ
502Диод2003: Не используется;
2004: Муфта кондиционера
503—Не используется
60150A2003: Crown North America (вариант полицейской машины);
2004: Не используется
60220AРегулируемые педали, сиденье с электроприводом, замки, крышка багажника, поясничная опора, открывание крышки багажника (опция для полицейской машины)

2005

Приборная доска

Приборная доска

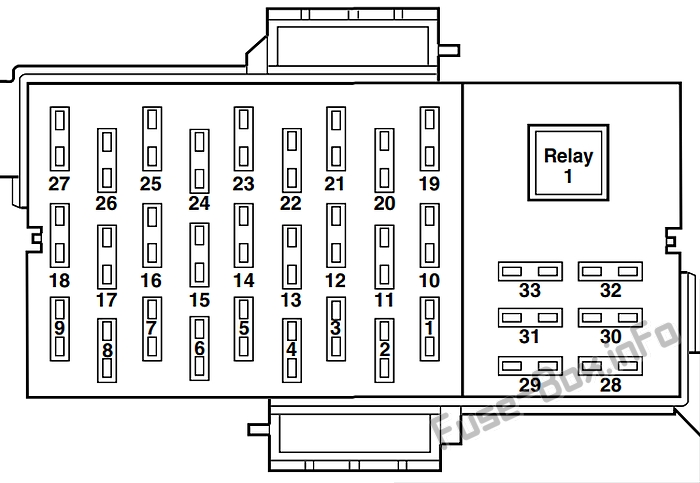

Назначение предохранителей в панели приборов (2005 г.)
№Ампер РейтингОписание
115AПотолочный фонарь такси, приборная панель, модуль управления освещением (освещение салона)
210AЗажигание (ON) — модуль электронного автоматического контроля температуры (EATC), переключатель режимов кондиционирования (только автомобили, оборудованные EATC)
310AАвтомобили, оборудованные только EATC: модуль EATC;
Автомобили без EATC: Аудиосистема (базовая аудиосистема)
410AЗажигание (ON) — модуль антиблокировочной тормозной системы (ABS), принудительная вентиляция картера (PCV)
510AПереключатель деактивации контроля скорости, стоп-сигнал, блокировка переключения передач (BTSI) (коробка передач с переключением на рулевую колонку)
610AЗажигание (ВКЛ) - Кластер
710ALCM (стояночные огни, переключатель освещения)
810AЗажигание (ON) — модуль задней пневматической подвески (RASM), рулевое управление с регулируемым усилителем (VAPS)
920ALCM (фары, поворотники)
105AЗажигание (ON/START) — Модуль двери водителя (DDM), Police PDB (только для полицейских автомобилей)
1110AНеполицейские автомобили: Зажигание (START) - катушка реле ON/ACC (окно);
Полицейские автомобили: зажигание (START) - катушка реле ON/ACC (окно и крышка багажника) и катушка реле Police ON/ACC
1210AЗажигание (ON/START) - Катушка реле стартера, DTRS
1310AЗажигание (СТАРТ) — Модуль стеклоочистителя
1410AЗажигание (ВКЛ) — BTSI (трансмиссия с переключением на пол)
157.5AЗажигание (START) - LCM, Подсветка выключателя замка двери, Подсветка выключателя обогрева сидений, Люк в крыше, Потолочная консоль, Электрохроматическое зеркало
1615AЗажигание (ВКЛ) - Сигналы поворота
1710AЗажигание (СТАРТ) - Аудио
1810AЗажигание (ВКЛ) — переключатель режимов кондиционера (только ручной кондиционер), дверь смесителя, DDM, модули сидений с подогревом, модуль дневных ходовых огней (ДХО)
1910AЛевый ближний свет, DHL
2010AЗажигание (ON/ACC) - Фонари заднего хода
2110AПравый ближний свет, ДХО
2210AЗажигание (ON/ACC) — модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор деактивации подушки безопасности пассажира (PADI)
2315AМногофункциональный переключатель (Flash-to-pass)
2410AЗажигание (ON/ACC) — модуль пассивной противоугонной системы (PATS), катушка реле модуля управления трансмиссией (PCM), катушка топливного реле, катушка реле катушки зажигания
2510AДатчик автолампы/солнечной нагрузки, Зеркала с электроприводом, Выключатели дверных замков (DDM), Регулируемый педальный переключатель
2610AЗажигание (ON/ACC) — аналоговый блок, модуль контрольной лампы, LCM, переключатель отмены повышающей передачи, катушка реле обогревателя заднего стекла
2720AПрикуриватель, OBD II, Розетка
2810AЦентральный верхний стоп-сигнал (CHMSL)
2915AАудио
3015AСтоп-сигналы, МФС
3115А или 20АОпасности (неполицейские автомобили - 15А; полицейские автомобили - 20А)
3210AОбогрев зеркал, индикатор включения обогревателя заднего стекла
3310AМодуль пожаротушения (при наличии) (только для полицейских машин)
Реле 1Полное реле ISOЗадний антиобледенитель

Моторного отсека

Моторного отсека

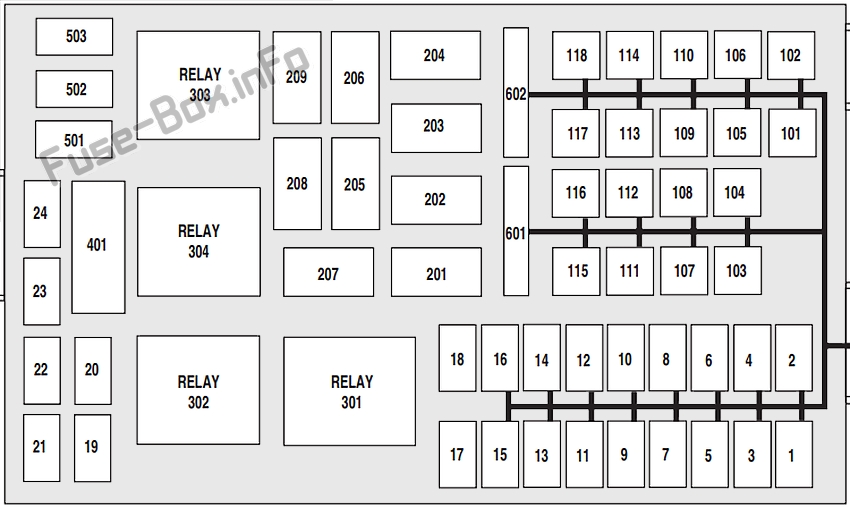

Назначение предохранителей и реле в моторном отсеке (2005 г.)
№Ампер РейтингОписание
120AЗамок зажигания (ключ вставлен, RUN 1, RUN 2)
225AЗамок зажигания (RUN/START, RUN/ACC, START)
310AМодуль управления трансмиссией (PCM) поддерживает питание
420AПитание топливного реле
510AМодуль задней пневматической подвески (RASM), модуль VAPS
615AРегулятор генератора
730AПитание реле PCM
820AМодуль двери водителя (DDM), дверные замки
915AПитание реле катушки зажигания
1020AПитание реле звукового сигнала
1115AПитание реле муфты кондиционера
1225AНеполицейские автомобили: Аудио;
Полицейские машины: Подносные фонари
1320AТочка питания приборной панели
1420AВыключатель стоп-сигнала
1520AСиденья с подогревом
1620AМодуль дневных ходовых огней (ДХО)
17—Не используется
18—Не используется
1915AФорсунки
2015APCM, датчик массового расхода воздуха (MAF)
2115AНагрузки силового агрегата и датчики
22—Не используется
23—Не используется
245AОтключение радио
10140AПитание реле вентилятора
10250AОхлаждающий вентилятор
10350AПанель приборов (I/P) блок предохранителей питание №1, предохранители I/P 23, 25, 27 и 31
10440AПанель приборов (I/P) блок предохранителей питание №2, предохранители I/P 1, 3, 5, 7 и 9
10530AПитание реле стартера
10640AМодуль антиблокировочной тормозной системы (ABS) (насос)
10740AПитание реле обогревателя заднего стекла
10820AНеполицейские автомобили: люк в крыше;
Полицейские автомобили, автомобили с длинной колесной базой [LWB] и коммерческие автомобили: прожекторы
10920AМодуль АБС (клапаны)
11030AМодуль стеклоочистителя
11150AАккумуляторная батарея Police PDB или Police I/P (только для полицейских автомобилей)
11230AНеполицейские автомобили (30А) Компрессор пневмоподвески;
Полицейские автомобили (40A): релейный канал Police PDB
11350AПолицейская световая полоса или дополнительное питание от аккумуляторной батареи полицейского багажника (только для полицейских машин)
11450AАккумуляторная батарея Police PDB или Police I/P (только для полицейских автомобилей)
11550AЗадняя розетка питания или дополнительный аккумулятор для полицейского багажника (только для полицейских машин)
11650AАккумуляторная батарея вспомогательного устройства Police I/P (только для полицейских машин)
11750AАккумуляторная батарея Police PDB или Police I/P (только для полицейских автомобилей)
11850AЗадняя розетка питания или дополнительный аккумулятор для полицейского багажника (только для полицейских машин)
201Реле 1/2 ISOМуфта кондиционера
202—Не используется
203Реле 1/2 ISOКатушка зажигания
204Реле 1/2 ISOPCM
205—Не используется
206Реле 1/2 ISOFuel
207—Не используется
208—Не используется
209Реле 1/2 ISOHorn
301Полное реле ISOСтартер
302Полное реле ISOНеполицейские автомобили: Воздушный компрессор;
Полицейские машины: реле RUN/ACC
303Полное реле ISOвоздуходувка
304Полное реле ISOНеполицейские автомобили: реле RUN/ACC (окна);
Полицейские автомобили: реле RUN/ACC (окна и крышка багажника)
501ДиодМуфта кондиционера
502ДиодPCM
503ДиодЗвуковой сигнал, дверная защелка
601Автоматический выключатель 20АСиденья с электроприводом, поясничная опора, крышка багажника
602Автоматический выключатель 20АНеполицейские автомобили: реле RUN/ACC (окна);
Полицейские автомобили: реле RUN/ACC (окна и крышка багажника)

2006

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2006 г.)
№Ампер РейтингОписание
115AПотолочный фонарь такси, приборная панель, модуль управления освещением (освещение салона)
210AЗажигание (ВКЛ.) — модуль электронного автоматического контроля температуры (EATC), переключатель режимов кондиционирования (только для автомобилей с ручным кондиционером), катушка реле вентилятора кондиционера
310AМодуль EATC (только автомобили с EATC)
410AЗажигание (ON) — модуль антиблокировочной тормозной системы (ABS), модуль задней пневматической подвески (RASM), регулируемый усилитель рулевого управления (VAPS)
510AВыключатель деактивации контроля скорости, стоп-сигнал
610AЗажигание (ВКЛ) - Кластер
715ALCM (Парковочные фонари, Угловые светильники)
810ALCM
910ALCM (переключатель подсветки)
105AЗажигание (СТАРТ) — отключение звука, Police PDB (только для полицейских машин)
1110AНеполицейские автомобили: Зажигание (ON/ACC) - (окно) катушка реле;
Полицейские автомобили: катушка реле зажигания (ON/ACC) (окно и крышка багажника) и катушка реле Police ON/ACC
1210AЗажигание (START) - Катушка реле стартера, DTRS
1310AЗажигание (ON/ACC) — Модуль стеклоочистителя
1410AЗажигание (ВКЛ) — BTSI (трансмиссия с переключением на пол)
157.5AЗажигание (ON/ACC) — LCM, Подсветка выключателя замка двери, Подсветка выключателя обогрева сиденья, Люк в крыше, Потолочная консоль, Электрохроматическое зеркало
1615AЗажигание (ВКЛ) - Сигналы поворота
1710AЗажигание (ON/ACC) - Аудио
1810AЗажигание (ВКЛ.) — переключатель режимов кондиционирования (только ручной кондиционер), дверца смесителя, модули сидений с подогревом
1910ALCM (левый ближний свет)
2010AЗажигание (ON/START) - Фонари заднего хода
2110ALCM (правый ближний свет)
2210AЗажигание (ON/START) — модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор деактивации подушки безопасности пассажира (PADI)
2315AМногофункциональный переключатель (вспышка на пас), LCM (дальний свет)
2410AЗажигание (ON/START) — модуль пассивной противоугонной системы (PATS), катушка реле модуля управления трансмиссией (PCM), катушка топливного реле, катушка реле катушки зажигания
2510AДатчик автолампы/солнечной нагрузки, зеркала с электроприводом, выключатели дверных замков, переключатель зеркал, переключатель клавиатуры, переключатель крышки багажника, регулируемый педальный переключатель, DDM
2610AЗажигание (ON/START) — Комбинация приборов, LCM, переключатель отмены ускоренной передачи, катушка реле обогревателя заднего стекла
2720AПрикуриватель, OBD II
287.5AЦентральный верхний стоп-сигнал (CHMSL)
2915AАудио
3015AМФС, Стоп-сигналы
3115AОпасности (неполицейские автомобили - 15А; полицейские автомобили - 20А)
3210AОбогрев зеркал, индикатор включения обогревателя заднего стекла
3310AЗажигание (ON/START), модуль пожаротушения (при наличии) (только для полицейских машин)
Реле 1Полное реле ISOЗадний антиобледенитель

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2006 г.)
№Ампер РейтингОписание
125AЗамок зажигания (ключ, RUN 1, RUN 2), опасности
225AЗамок зажигания (RUN/START, RUN/ACC, START)
310AМодуль управления трансмиссией (PCM) поддерживает питание
420AПитание топливного реле
510AМодуль задней пневматической подвески (RASM), модуль VAPS
615AРегулятор генератора
730AПитание реле PCM
820AМодуль двери водителя (DDM)
915AПитание реле катушки зажигания
1020AПитание реле звукового сигнала
1115AПитание реле муфты кондиционера
1225AАудио
1320AТочка питания приборной панели
1420AВыключатель стоп-сигнала
1520AСиденья с подогревом
1625AПодносные фонари (только для полицейских машин)
17—Не используется
18—Не используется
1915AФорсунки
2015APCM, датчик массового расхода воздуха (MAF), IAT
2115AНагрузки и датчики трансмиссии, катушка реле муфты кондиционера
2220AВыходы Police PDB (только полицейские автомобили)
2320AВыходы Police PDB (только полицейские автомобили)
24—Не используется
10140AПитание реле вентилятора
10250AОхлаждающий вентилятор
10350AПанель приборов (I/P) блок предохранителей питание №1, предохранители I/P 19, 21, 23, 25 и 27
10440AПанель приборов (I/P) блок предохранителей питание №2, предохранители I/P 1, 3, 5, 7, 8 и 9
10530AПитание реле стартера
10640AМодуль антиблокировочной тормозной системы (ABS) (насос)
10740AПитание реле обогревателя заднего стекла
10820Aнеполицейские автомобили: люк в крыше;
Полицейские автомобили, автомобили с длинной колесной базой [LWB] и коммерческие автомобили: прожекторы
10920AМодуль АБС (клапаны)
11030AМодуль стеклоочистителя
11150AПитание от аккумуляторной батареи Police PDB или Police I/P (только для полицейских машин)
11230А или 40АНеполицейские автомобили (30A): Компрессор пневматической подвески;
Полицейские автомобили (40A): релейный канал Police PDB
11350AПолицейская световая полоса или дополнительный аккумулятор для полицейского багажника (только для полицейских машин)
11450AПитание от аккумуляторной батареи Police PDB или Police I/P (только для полицейских машин)
11550AЗадняя розетка питания или аккумуляторная батарея для полицейского багажника (только для полицейских машин)
11650AАккумуляторная батарея вспомогательного устройства Police I/P (только для полицейских машин)
11750AПитание от аккумуляторной батареи Police PDB или Police I/P (только для полицейских машин)
11850AЗадняя розетка питания или аккумуляторная батарея для полицейского багажника (только для полицейских машин)
201Реле 1/2 ISOМуфта кондиционера
202—Не используется
203Реле 1/2 ISOКатушка зажигания
204Реле 1/2 ISOPCM
205—Не используется
206Реле 1/2 ISOFuel
207—Не используется
208—Не используется
209Реле 1/2 ISOHorn
301Полное реле ISOСтартер
302Полное реле ISOНеполицейские автомобили: Воздушный компрессор;
Полицейские автомобили: реле RUN/ACC
303Полное реле ISOвоздуходувка
304Полное реле ISOНеполицейские автомобили: реле RUN/ACC (окна);
Полицейские автомобили: реле RUN/ACC (окна и крышка багажника)
501ДиодМуфта кондиционера
502ДиодPCM
503ДиодЗвуковой сигнал, дверная защелка
601Автоматический выключатель 20АСиденья с электроприводом, поясничная опора, крышка багажника (только для полицейских машин)
602Автоматический выключатель 20АНеполицейские автомобили: реле RUN/ACC (окна);
Полицейские автомобили: реле RUN/ACC (окна и крышка багажника)

2007, 2008, 2009, 2010, 2011

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2007-2011 гг.)
№Ампер РейтингОписание
110AЗажигание (START) - Катушка реле стартера, DTRS
27.5AЗеркала с электроприводом, выключатели дверных замков, переключатель зеркал, переключатель клавиатуры, переключатель крышки багажника, DDM (модуль двери водителя), приборная панель
35AЗажигание (СТАРТ) — отключение звука, Police PDB (только для полицейских машин)
410ALCM (переключатель освещения), датчик автолампы
57.5AЗажигание (ON/ACC) - LCM
67.5ALCM
710AЗажигание (ON/ACC) — Модуль стеклоочистителя
810AМодуль электронного автоматического контроля температуры (EATC) (только для автомобилей, оснащенных EATC)
97.5AЗажигание (ON/ACC) — Подсветка выключателя замка двери, Подсветка выключателя обогрева сиденья, Люк в крыше, Потолочная консоль, Радио, Антенна, Электрохромное зеркало, Катушка реле стеклоподъемников (только не полицейские автомобили), Катушка реле окон и крышки багажника и Police ON/ Катушка реле ACC (только для полицейских машин)
1015А или 20АОпасности (неполицейские автомобили - 15А; полицейские автомобили - 20А)
1115AЗажигание (ВКЛ) - Сигналы поворота
1215AАудио
1310A2007-2008: Зажигание (ON) — модуль антиблокировочной тормозной системы (ABS), модуль задней пневматической подвески (RASM), регулируемый усилитель рулевого управления (VAPS), приборная панель;

2009-2011: Зажигание (ВКЛ) — модуль задней пневматической подвески (RASM), кластер
1415AТакси, Регулируемые педали
1510AЗажигание (ВКЛ.) — модуль EATC, переключатель режима кондиционирования (только для автомобилей с ручным кондиционером), катушка реле вентилятора кондиционера
1620A2007-2008: Прикуриватель, OBD II;
2009-2011: БД II
1710AЗажигание (ВКЛ.) — переключатель режима кондиционера (автомобили с ручным кондиционером), дверь смесителя, модули сидений с подогревом, BTSI (трансмиссия с переключением на полу)
1815AМодуль управления освещением (освещение салона)
1910ALCM (левый ближний свет)
2010A2007-2008: Зажигание (ON/START) - Фонари заднего хода;

2009-2011: Зажигание (ON/START) - Фонари заднего хода, Антиблокировочная система тормозов (ABS)
2110ALCM (правый ближний свет)
2210AЗажигание (ON/START) — модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI)
2315AМногофункциональный переключатель (вспышка на пас), LCM (дальний свет)
2410AЗажигание (ON/START) — модуль пассивной противоугонной системы (PATS), катушка реле модуля управления трансмиссией (PCM), катушка топливного реле, катушка реле катушки зажигания
2515A2007-2009: LCM (парковки, номерные фонари);

2010-2011: LCM (стояночные фонари, поворотники, номерные фонари)
2610A2007-2008: Зажигание (ON/START) - Комбинация, LCM, переключатель отмены Overdrive;

2009-2011: Зажигание (ON/START) — комбинация приборов, LCM, переключатель отмены ускоренной передачи, переключатель контроля тяги
27—Не используется
287.5AТормозной сигнал, LCM (блокировка переключения тормозной коробки передач), ABS
292AОпасность внутри (только полицейские машины)
302AЭкономия заряда батареи (только для полицейских машин)
315AВведите (LCM)
322AОпасность вне (только полицейские машины)
3310A2007-2008: Зажигание (ON/START), модуль пожаротушения (при наличии) (только полицейские машины);

2009-2011: Модуль пожаротушения (при наличии) (только полицейские машины)
Реле 1Полное реле ISOРеле стеклоподъемника, крышка багажника (только для полицейских машин)

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2007-2011 гг.)
№Ампер РейтингОписание
130AЗамок зажигания
220AЛюк в крыше, прожекторы (только для полицейских машин)
310AМодуль управления трансмиссией (PCM) поддерживает питание, вентиляция канистры
420AПитание топливного реле
510AМодуль задней пневматической подвески (RASM), модуль VAPS
615AРегулятор генератора
730AПитание реле PCM
820AМодуль двери водителя (DDM)
915AПитание реле катушки зажигания
1020AПитание реле звукового сигнала
1115AПитание реле муфты кондиционера
1220А или 25ААудио (Сабвуфер) (20А);
Подносные фонари (только для полицейских машин) (25А)
1320AТочка питания приборной панели
1420AВыключатель стоп-сигнала
1515AАккумулятор вспомогательного оборудования для полиции, питание 1 (только для полицейских машин)
1620AСиденья с подогревом, аккумуляторная батарея для полицейских аксессуаров 2 (только для полицейских автомобилей)
1710A2007: Не используется;
2008-2011: Коммерческий Р/А
1810A2007: Не используется;
2008-2011: Коммерческий Р/А
1915AФорсунки
2015APCM
2115AНагрузки силового агрегата и датчики
2220AВыходы Police PDB (только полицейские автомобили)
2320AВыходы Police PDB (только полицейские автомобили)
2410AОбогрев зеркал, Индикатор обогрева заднего стекла
10140AПитание реле вентилятора
10250AОхлаждающий вентилятор
10350AПанель приборов (I/P) блок предохранителей питание №1, предохранители I/P 10, 12, 14, 16 и 18
10450AБлок предохранителей приборной панели (I/P) питание №2, предохранители I/P 2, 4, 6, 8, 19, 21, 23 и 25
10530AПитание реле стартера
10640AМодуль антиблокировочной тормозной системы (ABS) (насос)
10740AПитание реле обогревателя заднего стекла
10820AПолицейский вспомогательный аккумулятор, питание 3 (только для полицейских машин), прикуриватель (только для неполицейских машин, 2009–2011 гг.)
10920AМодуль АБС (клапаны)
11030AМодуль стеклоочистителя
11150AПитание от батареи Police PDB или Police accessoiy (только для полицейских машин)
11230А или 40АНеполицейские автомобили (30A): Компрессор пневматической подвески;
Полицейские автомобили (40A): релейный канал Police PDB
11350AПолицейская световая полоса или полицейская правая кик-панель, питание от аккумуляторной батареи (только для полицейских машин)
11450AПитание от батареи Police PDB или Police accessoiy (только для полицейских машин)
11550AЗадняя розетка питания или вспомогательная аккумуляторная батарея полицейской правой кик-панели (только для полицейских автомобилей)
11650A2007-2009: питание от аккумуляторной батареи вспомогательного оборудования полиции (только полицейские машины);
2010-2011: Не используется
11750A2007–2009: Полицейский PDB или вспомогательное питание от аккумуляторной батареи полиции (только полицейские машины);
2010-2011: Не используется
11850AЗадняя розетка питания или вспомогательная аккумуляторная батарея полицейской правой кик-панели (только для полицейских автомобилей)
201Реле 1/2 ISOМуфта кондиционера
202—Не используется
203Реле 1/2 ISOКатушка зажигания
204Реле 1/2 ISOPCM
205—Не используется
206Реле 1/2 ISOFuel
207—Не используется
208—Не используется
209Реле 1/2 ISOHorn
301Полное реле ISOСтартер
302Полное реле ISOНеполицейские автомобили: Воздушный компрессор;
Полицейские автомобили: реле RUN/ACC
303Полное реле ISOвоздуходувка
304Полное реле ISOРеле оттайки сзади
501Диод2007-2009: Муфта кондиционера;
2010-2011: Не используется
502ДиодPCM
503Диод2007: Звуковой сигнал, Дверная защелка;
2008-2011: Не используется
601Автоматический выключатель 20АСиденья с электроприводом, поясничная опора, крышка багажника (только для полицейских машин)
602Автоматический выключатель 20АНеполицейские автомобили: реле RUN/ACC (окна);
Полицейские машины: реле RUN/ACC (окна и крышка багажника)
