Предохранители и реле Genesis G80 (2017-2020)
Схемы относятся к указанным годам и вариантам Genesis G80 (2017-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Genesis.
В этой статье рассмотрены Genesis G80 2017, 2018, 2019 и 2020 годов выпуска первого поколения (DH). Здесь вы найдете схемы блоков предохранителей и реле, сведения о расположении блоков и назначении каждого предохранителя.
Схемы предохранителей Genesis G80 (2017-2020)
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

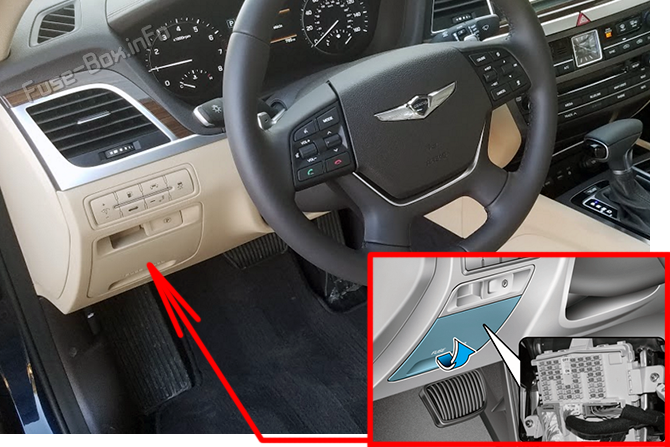

Блок предохранителей в салоне
Блок предохранителей расположен за боковой крышкой панели со стороны водителя. Снимите крышку, чтобы получить доступ.

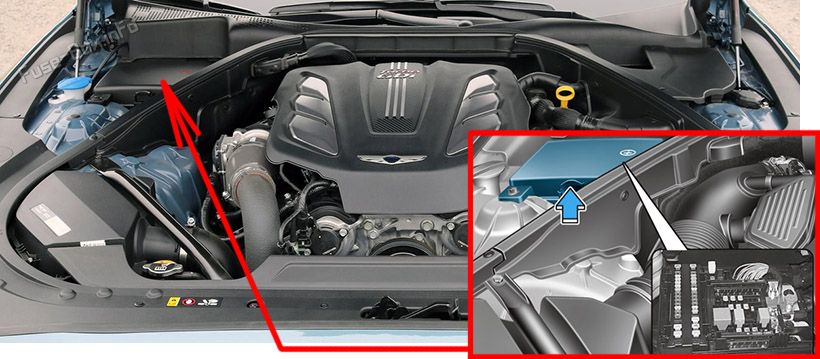

Блок предохранителей в моторном отсеке
Снимите крышку блока предохранителей, нажав на фиксатор и подняв ее.

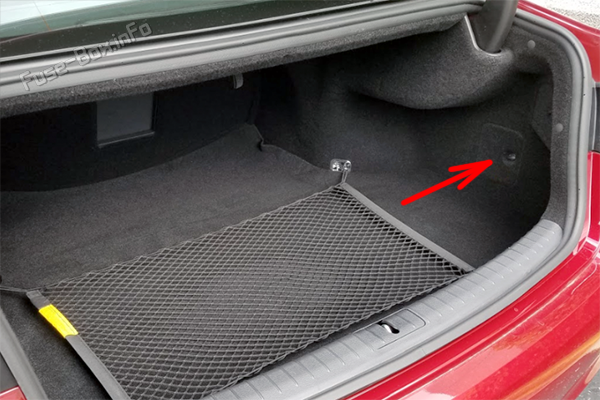

Блоки предохранителей в багажнике
Блок расположен справа, за боковой панелью.

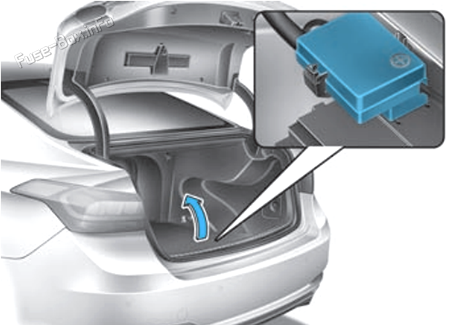

Блок предохранителей на аккумуляторной батарее
Схемы блоков предохранителей
Схемы блоков предохранителей
2017

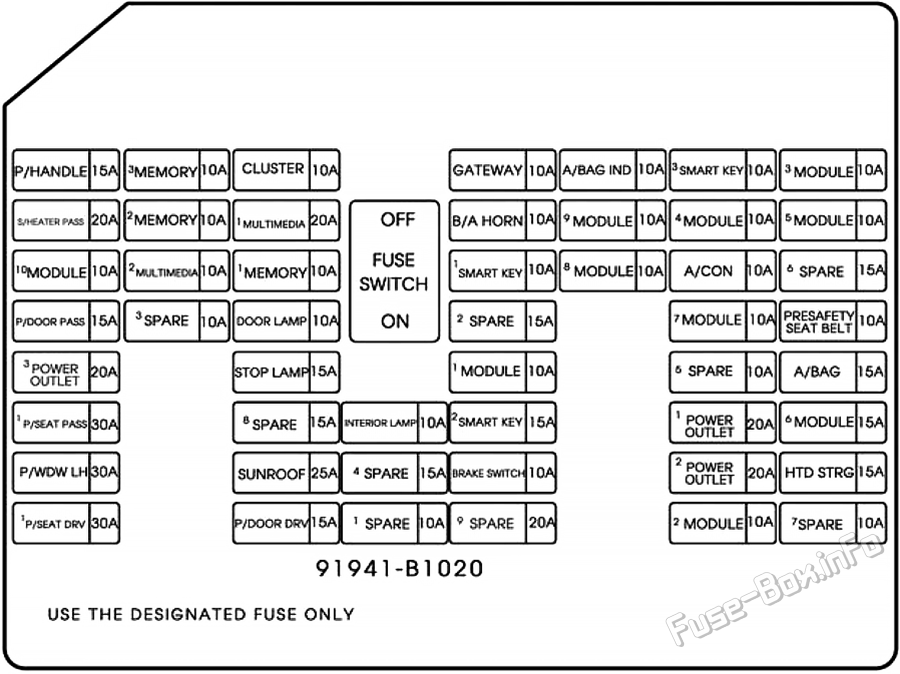

Схема блока предохранителей в салоне
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| P/HANDLE | 15A | Модуль регулировки рулевой колонки по наклону и вылету |
| MEMORY 3 | 10A | Электропривод наружного зеркала пассажира |
| CLUSTER | 10A | Комбинация приборов, проекционный дисплей |
| GATEWAY | 10A | Шлюз Gateway (IG1 (MCU)) |
| A/BAG IND | 10A | Комбинация приборов, блок управления климатической системой |
| SMART KEY 3 | 10A | Блок управления системой Smart Key |
| MODULE 3 | 10A | BCM, переключатель Sport Mode, выключатель стоп-сигналов, модули дверей водителя/пассажира, модули задних дверей LH/RH |
| S/HEATER PASS | 20A | Модуль CCS пассажира, блок управления подогревом сиденья пассажира |
| MEMORY 2 | 10A | Электропривод наружного зеркала водителя |
| MULTIMEDIA 1 | 20A | Предохранитель MULTIMEDIA 2, головное устройство A/V и навигации |
| B/A HORN | 10A | Реле звукового сигнала охранной системы |
| MODULE 9 | 10A | Многофункциональный переключатель |
| MODULE 4 | 10A | Модуль регулировки рулевой колонки по наклону и вылету, радары контроля слепых зон LH/RH, переключатель на панели, модуль контроля давления в шинах, переключатели консоли LH/RH, передние датчики парковки LH/RH, центральный передний датчик парковки, блок ECS, переключатель электронного стояночного тормоза, задние датчики парковки LH/RH, центральный задний датчик парковки, модуль LKAS |
| MODULE 5 | 10A | Диагностический разъем, головное устройство A/V и навигации, электрохромное зеркало, блок управления климатической системой, l-Box, усилитель AMP, модули CCS водителя/пассажира, переключатель электропривода сиденья водителя, блоки управления подогревом сидений водителя/пассажира, блоки управления подогревом задних сидений LH/RH, модуль IMS водителя |
| MODULE 10 | 10A | BCM |
| MULTIMEDIA 2 | 10A | Клавиатура, l-Box, передний монитор |
| MEMORY 1 | 10A | Модуль регулировки рулевой колонки по наклону и вылету, внешний зуммер, BCM, аналоговые часы, блок управления климатической системой, модуль контроля давления в шинах, индикатор охранной системы, проекционный дисплей, комбинация приборов, модули дверей водителя/пассажира, модули задних дверей LH/RH, блок управления электроприводом крышки багажника |
| SMART KEY 1 | 10A | Кнопка Start/Stop |
| MODULE 8 | 10A | BCM, блок управления системой Smart Key |
| A/CON | 10A | Блок Metal Core (PCB #1 - реле вентилятора отопителя), датчик ионизатора/CO2, блок управления климатической системой |
| P/DOOR PASS | 15A | Не используется |
| DOOR LAMP | 10A | Модули дверей водителя/пассажира, модули задних дверей LH/RH |
| MODULE 7 | 10A | Блок системы парковки, проекционный дисплей, люк, блок поясничной опоры пассажира, контактный шлейф рулевого колеса (переключатели дистанционного управления на руле) |
| PRESAFETY SEAT BELT | 10A | Электронный модуль стоп-сигналов |
| POWER OUTLET 3 | 20A | Блок управления SRS |
| STOP LAMP | 15A | Индикатор селектора A/T |
| MODULE 1 | 10A | Шлюз Gateway (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, основной выключатель крышки багажника, переключатель электронного стояночного тормоза |
| A/BAG | 15A | Блок управления SRS |
| P/SEAT PASS 1 | 30A | Релейный блок электропривода сиденья пассажира |
| INTERIOR LAMP | 10A | Плафон салона, плафоны салона LH/RH, лампа потолочной консоли, подсветка перчаточного ящика, передние лампы зеркал в солнцезащитных козырьках LH/RH, подсветка ног водителя/пассажира, плафоны багажника LH/RH |
| SMART KEY 2 | 15A | Блок управления системой Smart Key |
| POWER OUTLET 1 | 20A | Передняя розетка питания и прикуриватель |
| MODULE 6 | 15A | Фары LH/RH, переключатель Auto Hold и Drive Mode, модуль автоматической коррекции фар, индикатор селектора A/T |
| P/WDW LH | 30A | Модуль стеклоподъемника водителя, модуль задней левой двери, модуль заднего левого стеклоподъемника |
| SUNROOF | 25 A | Электродвигатель люка |
| BRAKE SWITCH | 10A | Выключатель стоп-сигналов, блок управления системой Smart Key |
| POWER OUTLET 2 | 20A | Передняя розетка питания и прикуриватель |
| HTD STRG | 15A | Контактный шлейф рулевого колеса (модуль подогрева рулевого колеса) |
| P/SEAT DRV 1 | 30A | Модуль IMS водителя, релейный блок электропривода сиденья водителя |
| P/DOOR DRV | 15A | Реле управления двигателем |
| MODULE 2 | 10A | BCM, блок управления системой Smart Key, лампа потолочной консоли, аналоговые часы, головное устройство A/V и навигации, клавиатура, l-Box, передний монитор, блок системы парковки |

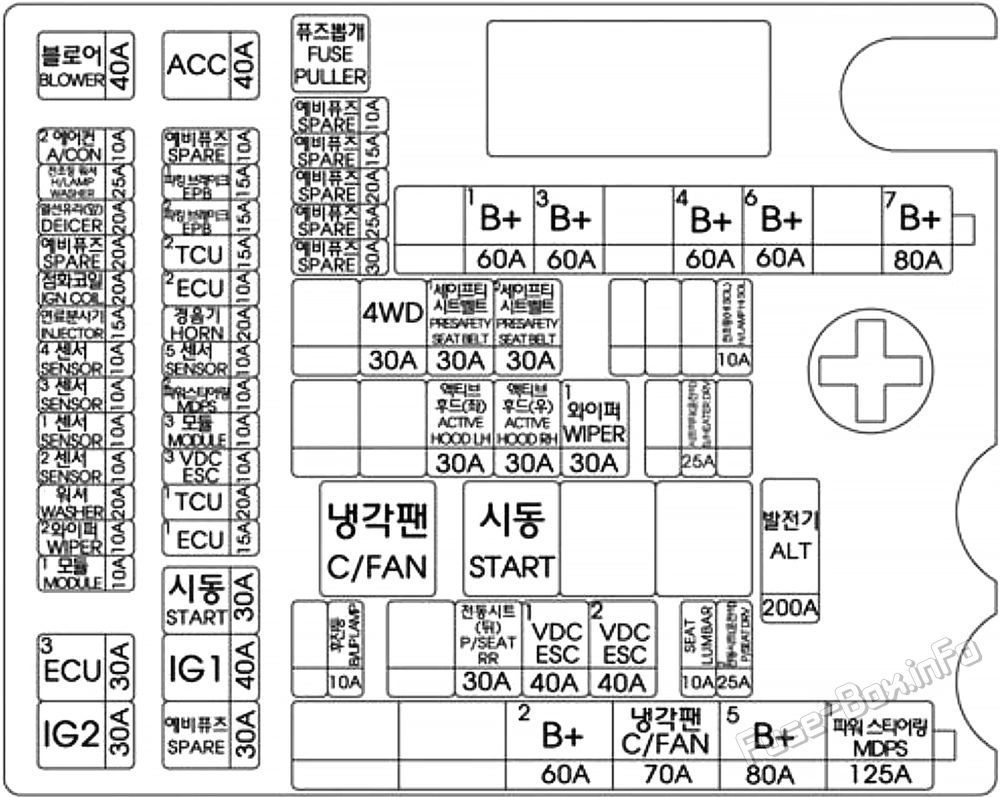

Схема блока предохранителей в моторном отсеке
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| ALT | 200A | Генератор, мультипредохранитель (BATT) - B+2/ B+5/ MDPS 1/ C/FAN, предохранители P/SEAT DRV 2/ P/SEAT RR/ SEAT LUMBAR/ ESC 1/ ESC 2 |
| B+ 1 | 60A | IGPM (предохранитель BRAKE SWITCH, устройство отключения тока утечки (предохранители INTERIOR LAMP / MULTI MEDIA 1 / MEMORY 1 / MEMORY 2 / MEMORY 3), IPS 1) |
| B+ 3 | 60A | IGPM (предохранители SMART KEY 1/ SMART KEY 2/ MODULE 1/ B/A HORN, IPS 2/IPS 3/IPS 5/IPS 7) |
| B+ 4 | 60A | IGPM (предохранители DOOR LAMP/ STOP LAMP, IPS 4/IPS 6) |
| B+ 6 | 60A | Блок Metal Core (PCB #1, предохранители ECU 3/ IG2/ MODULE 1) |
| B+ 7 | 80A | Блок Metal Core (PCB #2, предохранители HORN/ ACC/ EPB 1/ EPB 2) |
| B+ 2 | 60A | IGPM (предохранители P/HANDLE/ P/WDW LH/ P/SEAT PASS 1/ S/HEATER PASS/ MODULE 10/ SUNROOF/ P/DOOR DRV/ P/DOOR PASS) |
| C/FAN | 70 A | RLY. 1 (реле вентилятора охлаждения) |
| B+ 5 | 80A | Блок Metal Core (PCB #1, предохранители BLOWER/ DEICER/ H/LAMP WASHER) |
| MDPS 1 | 125A | Блок MDPS |
| B/UP LAMP | 10A | TCM, выключатель диапазонов трансмиссии, внутренние секции задних комбинированных фонарей LH/RH, электрохромное зеркало, головное устройство A/V и навигации |
| P/SEAT RR | 30A | Блок управления SRS |
| ESC 1 | 40A | Блок ESC, диагностический разъем |
| ESC 2 | 40A | Блок ESC, диагностический разъем |
| SEAT LUMBAR | 10A | Релейные блоки электропривода сидений водителя/пассажира, блоки поясничной опоры водителя/пассажира |
| P/SEAT DRV 2 | 25A | Модуль IMS водителя, переключатель электропривода сиденья водителя, релейный блок электропривода сиденья водителя |
| ACTIVE HOOD LH | 30A | Блок управления SRS |
| ACTIVE HOOD RH | 30A | Блок управления SRS |
| WIPER | 30A | Реле омывателя |
| S/HEATER DRV | 25A | Модуль CCS водителя, блок управления подогревом сиденья водителя |
| 4WD | 30A | 4WD ECM |
| PRESAFETY SEAT BELT 1 | 30A | Электронный модуль стоп-сигналов |
| PRESAFETY SEAT BELT 2 | 30A | Электронный модуль стоп-сигналов |
| H/LAMP HI SOL | 10A | Блок Metal Core (PCB #2 - реле электромагнита дальнего света) |
| IG2 | 30A | Реле IG2 |
| ECU 3 | 30A | Блок управления форсунками |
| MODULE 1 | 10A | 4WD ECM, радар интеллектуального круиз-контроля, активная воздушная заслонка |
| WIPER 2 | 10A | Блок Metal Core (PCB #2 - реле стеклоочистителя) |
| WASHER | 20A | Реле звукового сигнала |
| SENSOR 2 | 10A | ECM, датчики кислорода #1/#2/#3/#4 |
| SENSOR 1 | 10A | ECM, клапаны управления маслом #1/#2/#3/#4, клапан закрытия адсорбера, электромагнитный клапан продувки, электромагнитные клапаны изменения геометрии впуска #1/#2 |
| SENSOR 3 | 10A | ECM, задний монтажный блок (реле топливного насоса) |
| SENSOR 4 | 10A | Реле вентилятора охлаждения, клапан положения распредвала (G8BE) |
| INJECTOR | 15A | Блок управления форсунками |
| IGN COIL | 20A | G6DJ : конденсатор, катушки зажигания #1/#2/#3/#4/#5/#6; G8BE : конденсаторы #1/#2, катушки зажигания #1/#2/#3/#4/#5/#6/#7/#8 |
| DEICER | 20A | Блок Metal Core (PCB #2 - реле обогрева зоны покоя стеклоочистителей) |
| H/LAMP WASHER | 25A | Реле омывателя фар |
| A/CON 2 | 10A | Блок управления климатической системой |
| BLOWER | 40A | Реле вентилятора отопителя |
| IG1 | 40A | Реле IG1 |
| START | 30A | Монтажный блок моторного отсека (RLY. 2 - реле стартера) |
| ECU 1 | 15A | ECM, блок управления форсунками |
| TCU 1 | 20A | TCM |
| ESC 3 | 10A | Блок ESC, датчик угла поворота рулевого колеса |
| MODULE 3 | 10A | Радар интеллектуального круиз-контроля, активная воздушная заслонка |
| MDPS 2 | 10A | Блок MDPS |
| SENSOR 1 | 10A | G6DJ : электромагнитный клапан давления масла |
| HORN | 20A | Модуль электронного стояночного тормоза |
| ECU 2 | 10A | ECM, блок управления форсунками, генератор (G8BE) |
| TCU 2 | 15A | TCM, выключатель диапазонов трансмиссии, 4WD ECM |
| EPB 2 | 15A | Модуль двери пассажира |
| EPB 1 | 15A | Модуль двери пассажира |
| ACC | 40A | Реле ACC |

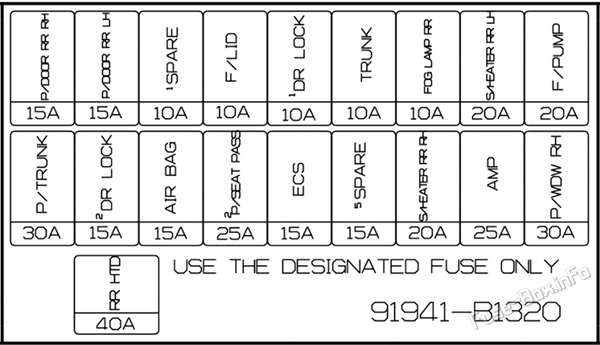

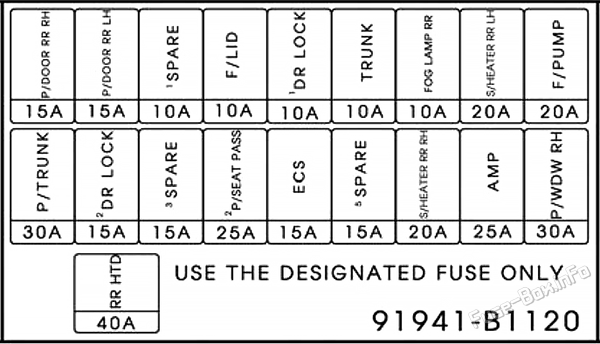

Схема блока предохранителей в багажнике
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| P/TRUNK | 30A | Блок управления электроприводом крышки багажника |
| P/DOOR RR RH | 15A | Замок правой задней двери |
| DR LOCK 2 | 15A | Модуль двери пассажира |
| P/DOOR RR LH | 15A | Реле открытия лючка топливного бака |
| SPARE 3 | 15A | Запасной предохранитель |
| SPARE 1 | 10A | Запасной предохранитель |
| P/SEAT PASS 2 | 25A | Релейный блок электропривода сиденья пассажира |
| F/LID | 10A | Зуммер блока электропривода багажника, реле крышки багажника |
| ECS | 15A | Блок ECS |
| DR LOCK 1 | 10A | Реле топливного насоса |
| SPARE 5 | 15A | Запасной предохранитель |
| TRUNK | 10A | Датчик аккумулятора, головное устройство A/V и навигации |
| S/HEATER RR RH | 20A | Блоки управления подогревом задних сидений LH/RH |
| FOG LAMP RR | 10A | Блок управления SRS |
| AMP | 25A | AMP |
| S/HEATER RR LH | 20A | Блоки управления подогревом задних сидений LH/RH |
| P/WDW RH | 30A | Модуль стеклоподъемника пассажира, модуль правого заднего стеклоподъемника |
| F/PUMP | 20A | Реле обогрева заднего стекла |
| RR HTD | 40A | Модуль адаптивного переднего освещения |

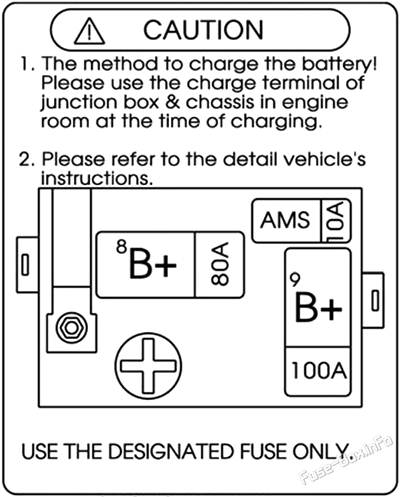

Блок предохранителей на аккумуляторной батарее
| Обозначение | Электронный селектор АКП | Защищаемая цепь |
|---|---|---|
| B+ 9 | 100A | Задний монтажный блок (предохранители RR HTD/ P/TRUNK/ ECS/ F/LID/ P/DOOR RR RH/ DR LOCK 2/ P/DOOR RR LH/ AMP/ P/SEAT PASS 2/ DR LOCK 1/TRUNK/ S/HEATER RR RH/ S/HEATER RR LH/ P/WDW RH/ F/PUMP) |
| B+ 8 | 80A | Блок Metal Core (PCB #2, предохранители TCU/ ECU 1/ START/ IG 1) |
| AMS | 10A | Ионизатор |
2018, 2019, 2020

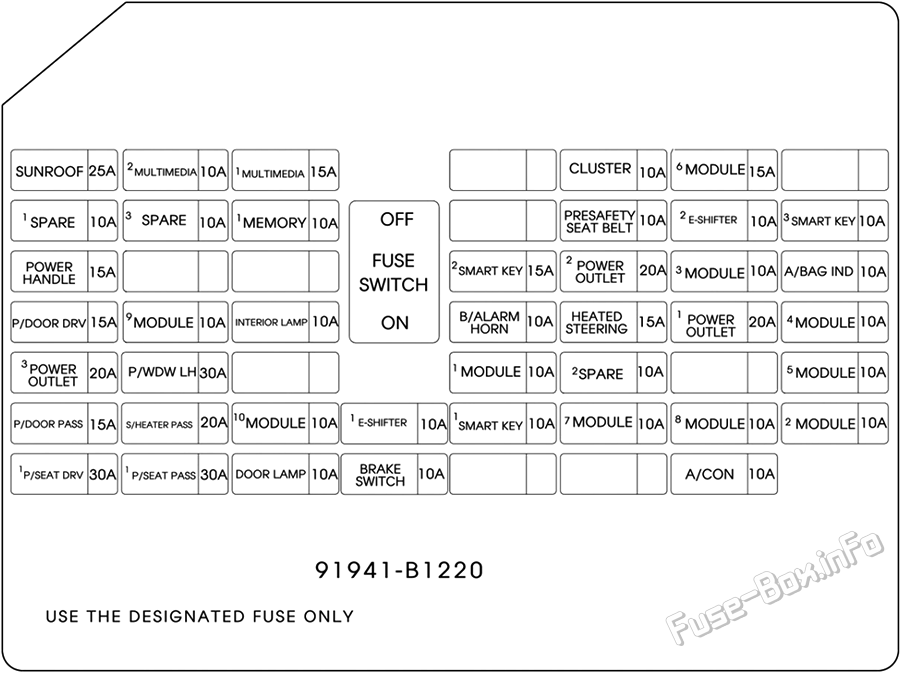

Схема блока предохранителей в салоне
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| SUNROOF | 25A | Электродвигатель люка |
| MULTIMEDIA 2 | 10A | Головное устройство A/V и навигации, клавиатура, передний монитор, l-BOX |
| MULTIMEDIA 1 | 15A | Головное устройство A/V и навигации |
| CLUSTER | 10A | Комбинация приборов, проекционный дисплей |
| MODULE 6 | 15A | Фары LH/RH, модуль адаптивного переднего освещения, индикатор селектора A/T, модуль автоматической коррекции фар, переключатель Auto Hold и Driver Mode |
| MEMORY 1 | 10A | Модуль регулировки рулевой колонки по наклону и вылету, внешний зуммер, BCM, модуль контроля давления в шинах, индикатор охранной системы, блок управления климатической системой, цифровые часы, проекционный дисплей, комбинация приборов, блок поясничной опоры водителя, модуль IMS водителя, блок управления электроприводом крышки багажника |
| PRESAFETY SEAT BELT | 10A | Электронный модуль стоп-сигналов |
| E-SHIFTER 2 | 10A | Переднее беспроводное зарядное устройство |
| SMART KEY 3 | 10A | Блок управления системой Smart Key |
| POWER HANDLE | 15A | Модуль регулировки рулевой колонки по наклону и вылету |
| SMART KEY 2 | 15A | Блок управления системой Smart Key |
| POWER OUTLET 2 | 20A | Передняя розетка питания и прикуриватель |
| MODULE 3 | 10A | Многофункциональный переключатель, BCM, переключатель Sport Mode, выключатель стоп-сигналов, модули дверей водителя/пассажира, модули задних дверей LH/RH |
| A/BAG IND | 10A | Блок управления климатической системой, комбинация приборов |
| P/DOOR DRV | 15A | Реле управления двигателем |
| MODULE 9 | 10A | BCM |
| INTERIOR LAMP | 10A | Передние лампы зеркал в солнцезащитных козырьках LH/RH, плафон салона, плафоны салона LH/RH, лампа потолочной консоли |
| B/ALARM HORN | 10A | Электронный термостат |
| HEATED STEERING | 15A | BCM |
| POWER OUTLET | 120A | Передняя розетка питания и прикуриватель |
| MODULE 4 | 10A | Радары контроля слепых зон LH/RH, переключатель на панели, блок ECS, центральные передние датчики парковки LH/RH, переключатель консоли, модуль контроля давления в шинах, переключатели консоли LH/RH, модуль регулировки рулевой колонки по наклону и вылету, задние датчики парковки LH/RH, центральные задние датчики парковки LH/RH, модуль электрического стояночного тормоза, модуль удержания в полосе, передние датчики парковки LH/RH |
| POWER OUTLET 3 | 20A | Блок Metal Core (PCB #1 - реле розетки питания) |
| P/WDW LH | 30A | Модуль стеклоподъемника водителя, модуль левого заднего стеклоподъемника |
| MODULE 1 | 10A | Переключатель электронного стояночного тормоза, выключатель аварийной сигнализации, датчик дождя, диагностический разъем DLC, модули дверей водителя/пассажира, модули задних дверей LH/RH |
| MODULE 5 | 10A | Фары LH/RH, головное устройство A/V и навигации, модуль, блок управления климатической системой, электрохромное зеркало, l-BOX, модули CCS водителя/пассажира, блоки управления подогревом сидений водителя/пассажира, AMP, задние модули CCS LH/RH, блоки управления подогревом задних сидений LH/RH, модуль IMS водителя, переключатель электропривода сиденья водителя |
| P/DOOR PASS | 15A | Не используется |
| S/HEATER PASS | 20A | Модуль CCS пассажира, блок управления подогревом сиденья пассажира |
| MODULE 10 | 10A | Наружные зеркала заднего вида водителя/пассажира с электроприводом |
| E-SHIFTER 1 | 10A | Переднее беспроводное зарядное устройство |
| SMART KEY 1 | 10A | Кнопка Start/Stop |
| MODULE 7 | 10A | Модуль системы кругового обзора, электродвигатель люка, проекционный дисплей, контроллер вентилятора охлаждения, блок поясничной опоры пассажира |
| MODULE 8 | 10A | Блок управления системой Smart Key, BCM |
| MODULE 2 | 20A | Блок управления системой Smart Key, лампа потолочной консоли, BCM, AMP, цифровые часы, клавиатура, l-BOX, головное устройство A/V и навигации, передний монитор, электронный селектор АКП, переднее беспроводное зарядное устройство, передняя розетка питания и прикуриватель, модуль системы кругового обзора, блок Metal Core (PCB #1 - реле розетки питания) |
| P/SEAT DRV 1 | 30A | Модуль IMS водителя, релейный блок электропривода сиденья водителя |
| P/SEAT PASS 1 | 30A | Релейный блок электропривода сиденья пассажира |
| DOOR LAMP | 10A | Модули дверей водителя/пассажира, модули задних дверей LH/RH |
| BRAKE SWITCH | 10A | Блок управления системой Smart Key, выключатель стоп-сигналов |
| A/CON | 20A | Блок Metal Core (PCB #1 - реле вентилятора отопителя), ионизатор, датчик CO2, блок управления климатической системой |

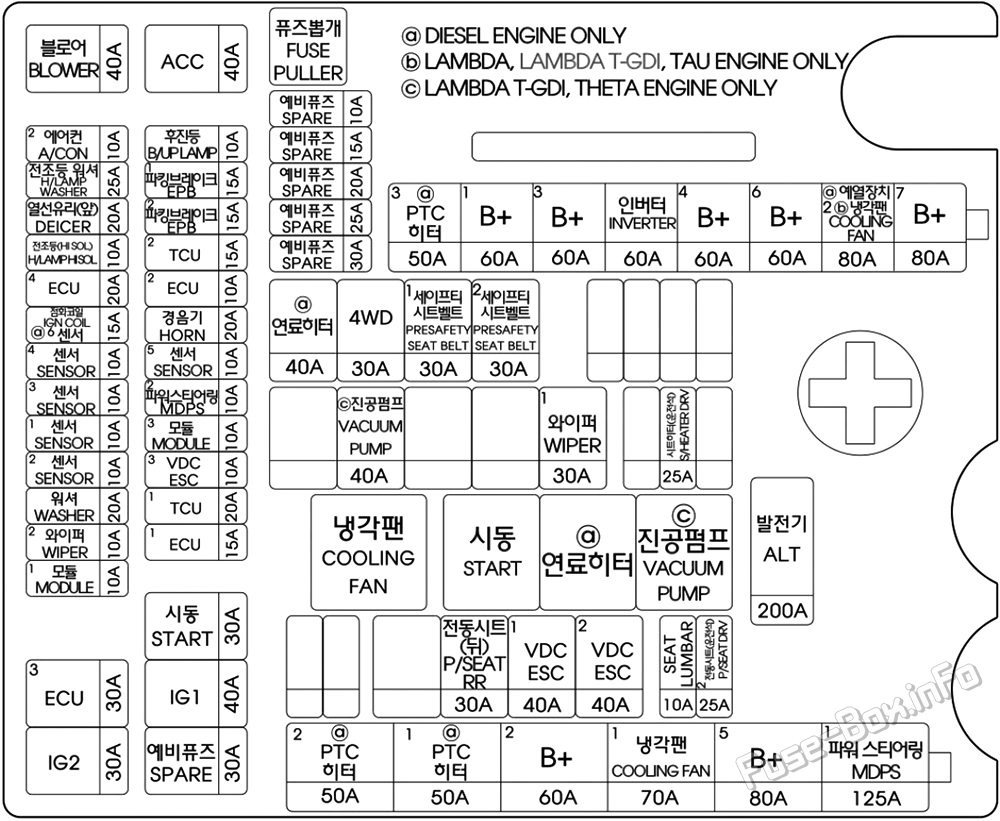

Схема блока предохранителей в моторном отсеке
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| ALT | 200A | Генератор, мультипредохранитель (BATT) - B+2/ B+5/ MDPS 1, предохранители P/SEAT DRV 2/ P/SEAT RR/ SEAT LUMBAR/ ESC 1/ ESC 2 |
| B+ 1 | 60A | IGPM (предохранитель BRAKE SWITCH, устройство отключения тока утечки E-SHIFTER 1 (предохранители INTERIOR LAMP/ MULTI MEDIA 1/ MEMORY 3), IPS 1) |
| B+ 3 | 60A | IGPM (предохранители SMART KEY 1/ SMART KEY 2/ MODULE 1/ B/A HORN, IPS 2/IPS 3/IPS 5/IPS 7) |
| B+ 4 | 60A | IGPM (предохранители DOOR LAMP/ MODULE 9/ MODULE 10, IPS 4/ IPS6/ IPS) |
| B+ 6 | 60A | Блок Metal Core (PCB #1, предохранители ECU 3/ IG2/ MODULE 1) |
| B+ 7 | 80A | Блок Metal Core (PCB #2, предохранители HORN/ ACC/ EPB 1/ EPB 2/ B/UP LAMP) |
| B+ 2 | 60A | IGPM (предохранители P/HANDLE/ P/WDW LH/ P/SEAT DRV 1/ P/SEAT PASS 1/ S/HEATER PASS/ POWER OUTLET 3/ SUNROOF/ P/DOOR DRV/ P/DOOR PASS) |
| B+ 5 | 80A | Блок Metal Core (PCB #1, предохранители BLOWER/ DEICER/ H/LAMP WASHER/ H/LAMP HI SOL) |
| MDPS 1 | 125A | Блок MDPS |
| C/FAN | 80A | Контроллер вентилятора охлаждения |
| P/SEAT RR | 30A | Блок управления SRS |
| ESC 2 | 40A | Блок ESC, диагностический разъем |
| ESC 1 | 40A | Блок ESC, диагностический разъем |
| P/SEAT DRV 2 | 25A | Модуль IMS водителя, переключатель электропривода сиденья водителя, релейный блок электропривода сиденья водителя |
| VACUUM PUMP | 40A | Реле обогрева заднего стекла |
| WIPER 1 | 30A | Реле омывателя |
| S/HEATER DRV | 25A | Модуль CCS водителя, блок управления подогревом сиденья водителя |
| 4WD | 30A | 4WD ECM |
| PRESAFETY SEAT BELT 1 | 30A | Электронный модуль стоп-сигналов |
| PRESAFETY SEAT BELT 2 | 30A | Электронный модуль стоп-сигналов |
| IG2 | 30A | Реле IG2 |
| ECU 3 | 30A | Блок управления форсунками |
| MODULE 1 | 10A | 4WD ECM, радар интеллектуального круиз-контроля, активная воздушная заслонка |
| WIPER 2 | 10A | Блок Metal Core (PCB #2 - реле стеклоочистителя) |
| WASHER | 20A | Реле звукового сигнала |
| SENSOR 2 | 10A | G6DN : Oxygen Sensor #1/#2/#3/#4, Variable Intake Solenoid Valve #1/#2 G8BE : Oxygen Sensor #1/#2/#3/#4, Electronic Thermostat G6DP : Oxygen Sensor #1/#2/#3/#4, RCV Control Solenoid Valve |
| SENSOR 1 | 10A | Клапаны управления маслом #1/#2/#3/#4, клапан закрытия адсорбера, электромагнитный клапан продувки |
| SENSOR 3 | 10A | Электронный термостат, задний монтажный блок (реле топливного насоса) |
| SENSOR 4 | 10A | G8BE : датчики положения распредвала #1/#2/#3/#4 |
| IGN COIL | 15A | G6DN : Ignition Coil #1/#2/#3/#4/#5/#6 G8BE : Ignition Coil #1/#2/#3/#4/#5/#6/#7/#8 G6DP : Ignition Coil #1/#2/#3/#4/#5/#6 |
| ECU 4 | 20A | ECM |
| H/LAMP HI SOL | 10A | Реле H/LAMP HI SOL |
| DEICER | 20A | Блок Metal Core (PCB #2 - реле обогрева зоны покоя стеклоочистителей) |
| H/LAMP WASHER | 25A | Реле омывателя фар |
| A/CON 2 | 10A | Блок управления климатической системой |
| BLOWER | 40A | Реле вентилятора отопителя |
| IG1 | 40A | Реле IG1 |
| START | 30A | Монтажный блок моторного отсека (RLY. 2 - реле стартера) |
| ECU 1 | 15A | ECM |
| TCU 1 | 20A | TCM |
| ESC 3 | 10A | Блок ESC |
| MODULE 3 | 10A | Радар интеллектуального круиз-контроля, активная воздушная заслонка, 4WD ECM |
| MDPS 2 | 10A | Блок MDPS, датчик угла поворота рулевого колеса |
| SENSOR 5 | 10A | G6DP : выключатель датчика вакуумного давления усилителя тормозов |
| HORN | 20A | Модуль электронного стояночного тормоза |
| ECU 2 | 10A | ECM |
| TCU 2 | 15A | TCM, выключатель диапазонов трансмиссии, реле P/N, реле B/UP Lamp |
| EPB 2 | 15A | Модуль двери пассажира |
| EPB 1 | 15A | Модуль двери пассажира |
| B/UP LAMP | 10A | Реле B/UP Lamp |
| ACC | 40A | Реле ACC |
Схема блока предохранителей в багажнике
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| P/TRUNK | 30A | Блок управления электроприводом крышки багажника |
| P/DOOR | 15A | Замок правой задней двери RH |
| DOOR LOCK 2 | 15A | Модуль двери пассажира |
| P/DOOR RR LH | 15A | Реле открытия лючка топливного бака |
| AIR BAG | 15A | Реле подушек безопасности |
| SPARE 1 | 10A | Запасной предохранитель |
| P/SEAT PASS 2 | 25A | Релейный блок электропривода сиденья пассажира |
| F/LID | 10A | Зуммер блока электропривода багажника, реле крышки багажника |
| ECS | 15A | Блок ECS |
| DOOR LOCK 1 | 10A | Реле топливного насоса |
| SPARE 6 | 15A | Запасной предохранитель |
| TRUNK | 10A | Датчик аккумулятора, головное устройство A/V и навигации |
| S/H EATER RR RH | 20A | Блоки управления подогревом задних сидений LH/RH |
| FOG LAMP RR | 10A | Блок управления SRS |
| AMP | 25A | AMP |
| S/H EATER RR LH | 20A | Блоки управления подогревом задних сидений LH/RH |
| P/WDW RH | 30A | Модуль стеклоподъемника пассажира, модуль правого заднего стеклоподъемника |
| F/PUMP | 20A | Реле обогрева заднего стекла |
| RR HTD | 40A | Модуль адаптивного переднего освещения |
Блок предохранителей на аккумуляторной батарее
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| B+ 9 | 100A | Задний монтажный блок (предохранители RR HTD/ P/TRUNK/ ECS/ F/LID/ P/DOOR RR RH/ DR LOCK 2/ P/DOOR RR LH/ AMP/ P/SEAT PASS 2/ DR LOCK 1/TRUNK/ S/HEATER RR RH/ S/HEATER RR LH/ P/WDW RH/ F/PUMP/ AIR BAG) |
| B+ 8 | 80A | Блок Metal Core (PCB #2, предохранители TCU/ ECU 1/ START/ IG 1) |
| AMS | 10A | Ионизатор |
Дополнительная информация: Genesis G80 (2017-2020)
Справочный материал по предохранителям и реле Genesis G80 (2017-2020). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
