Предохранители и реле Genesis G80 (2021-2026)
Схемы относятся к указанным годам и вариантам Genesis G80 (2021-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Genesis.
В этой статье приведены схемы предохранителей и реле Genesis G80 2021, 2022, 2023, 2024, 2025 и 2026 годов. Здесь показано расположение блоков предохранителей в автомобиле и назначение каждого предохранителя и реле.
Схемы предохранителей Genesis G80 (2021-2026)
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

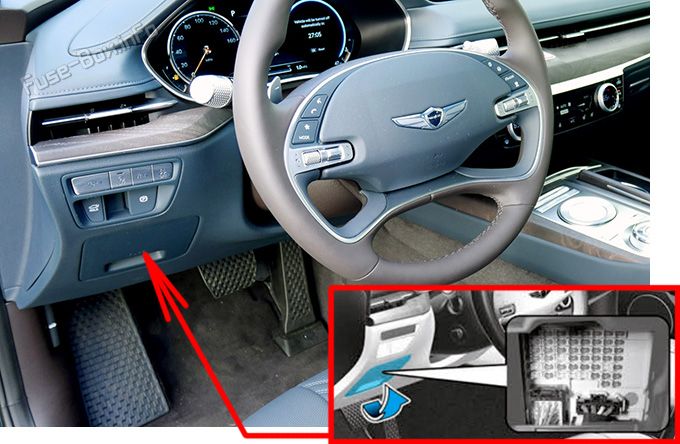

Блок предохранителей в салоне
Блок предохранителей расположен в торцевой части панели приборов со стороны водителя. Для доступа снимите крышку.

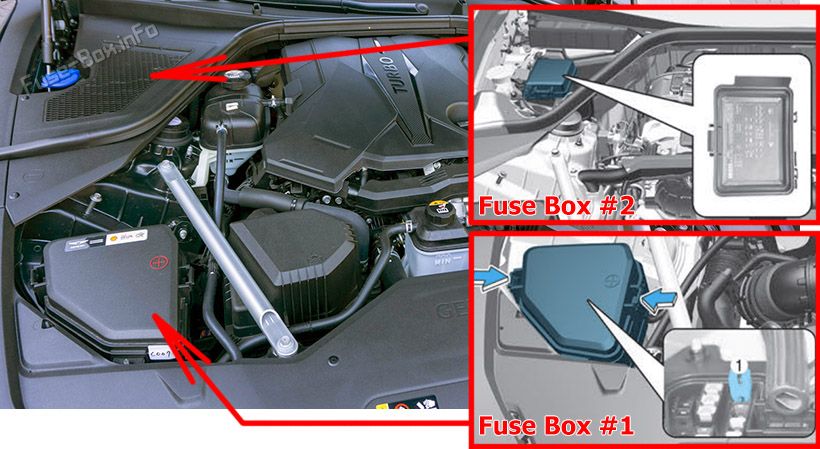

Блоки предохранителей в моторном отсеке

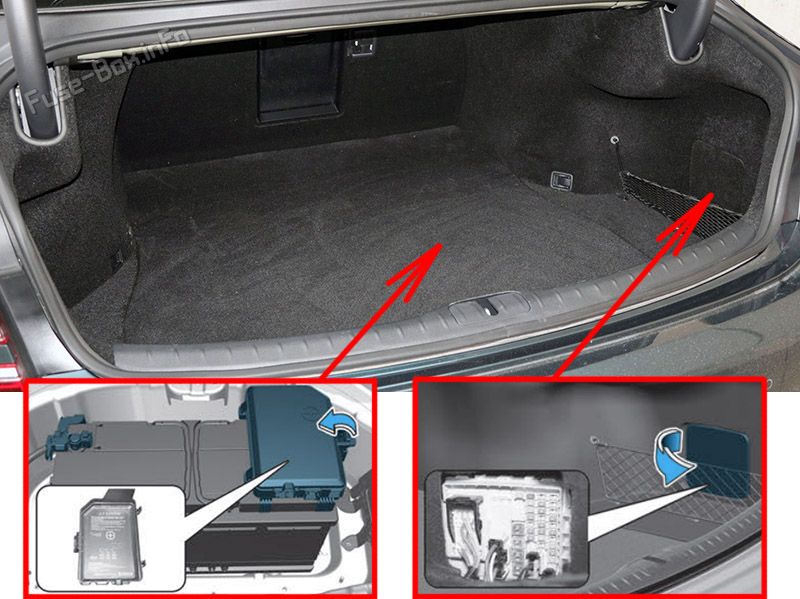

Блок предохранителей в багажнике
Он расположен справа, за облицовкой. Под крышкой аккумулятора находится монтажный блок.
Схемы блоков предохранителей
Схемы блоков предохранителей
Версия для США (2021-2024 годы)

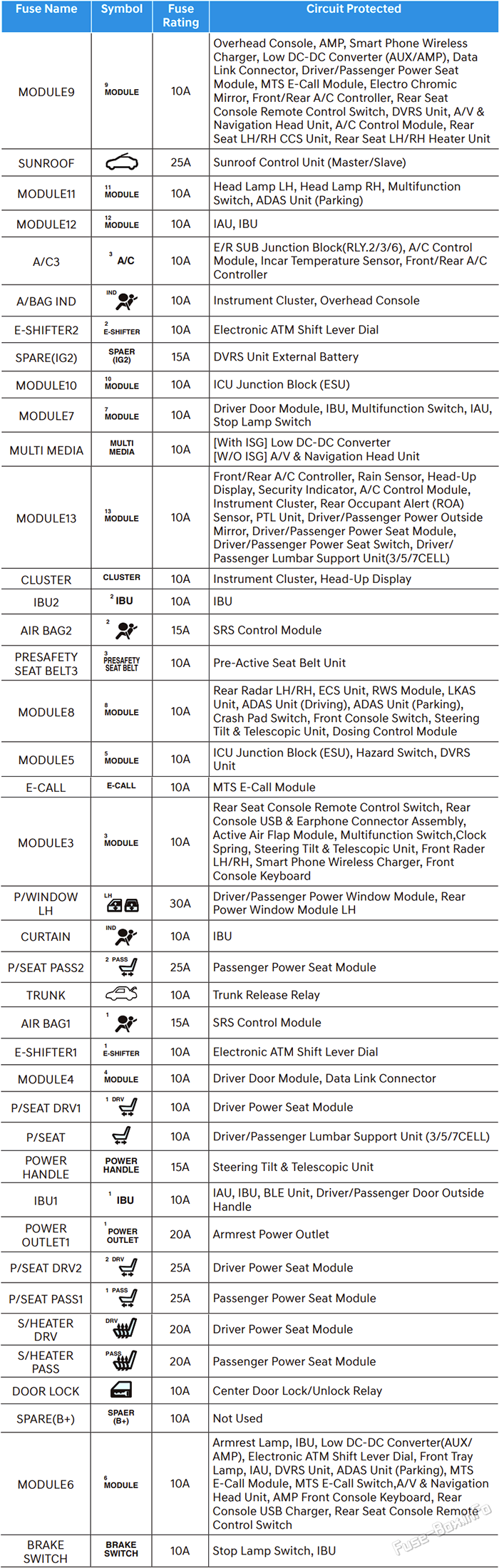

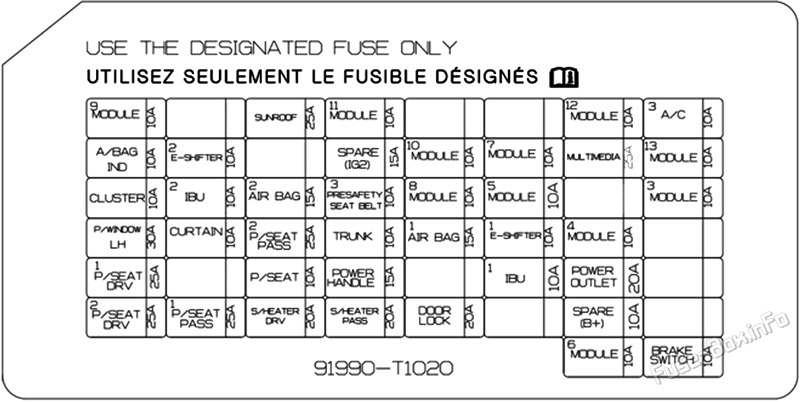

Схема блока предохранителей в салоне
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| MODULE 9 | 10A | потолочная консоль, AMP, беспроводное зарядное устройство смартфона, низковольтный преобразователь DC-DC (AUX/AMP), диагностический разъем, модуль электропривода сиденья водителя/переднего пассажира, электрохромное зеркало, передний/задний контроллер климатической установки, пульт дистанционного управления консолью заднего сиденья, головное устройство A/V и навигации, модуль управления климатической установкой, блок подогрева заднего сиденья LH/RH |
| SUNROOF | 25A | Блок управления люком в крыше (главный/подчиненный) |
| MODULE 11 | 10A | левая фара, правая фара, многофункциональный переключатель, блок ADAS (парковка) |
| MODULE 12 | 10A | IAU, IBU |
| A/C 3 | 10A | E/R SUB Junction Block(реле вентилятора отопителя), датчик температуры в салоне, модуль управления климатической установкой, передний контроллер климатической установки, задний контроллер климатической установки |
| A/BAG IND | 10A | комбинация приборов, потолочная консоль |
| E-SHIFTER 2 | 10A | электронный селектор переключения передач ATM |
| SPARE (IG2) | 15A | Не используется |
| MODULE 10 | 10A | монтажный блок ICU (ESU) |
| MODULE 7 | 10A | модуль двери водителя, IBU, многофункциональный переключатель, IAU, выключатель стоп-сигналов |
| MULTI MEDIA | 25A | низковольтный преобразователь DC-DC |
| MODULE 13 | 10A | передний/задний контроллер климатической установки, датчик дождя, проекционный дисплей, индикатор охранной системы, модуль управления климатической установкой, датчик системы напоминания о пассажирах на заднем сиденье (ROA), электропривод наружного зеркала водителя/переднего пассажира, монтажный блок ICU (ESU), выключатель аварийной сигнализации |
| CLUSTER | 10A | комбинация приборов, проекционный дисплей |
| IBU 2 | 10A | IBU |
| AIRBAG 2 | 15A | Модуль управления SRS, датчик определения присутствия пассажира |
| PRESAFETY SEAT BELT 3 | 10A | блок преднатяжителя ремня безопасности |
| MODULE 8 | 10A | задний угловой радар LH/RH, Блок ECS, Модуль RWS, блок ADAS (движение), блок ADAS (парковка), переключатель центральной панели, переключатель передней консоли, блок регулировки рулевой колонки по наклону и вылету, передняя камера |
| MODULE 5 | 10A | блок PTL, модуль электропривода сиденья водителя/переднего пассажира, переключатель электропривода сиденья водителя/переднего пассажира, модуль поясничной опоры сиденья водителя/переднего пассажира(3/5/7CELL) |
| MODULE 3 | 10A | пульт дистанционного управления консолью заднего сиденья, модуль активных воздушных заслонок, часовая пружина, блок регулировки рулевой колонки по наклону и вылету, многофункциональный переключатель |
| P/WINDOW LH | 30A | модуль электростеклоподъемника двери водителя, модуль электростеклоподъемника задней левой двери |
| CURTAIN | 10A | IBU |
| P/SEAT PASS 2 | 25A | модуль электропривода сиденья переднего пассажира |
| TRUNK | 10A | реле отпирания багажника |
| AIRBAG 1 | 15A | Модуль управления SRS |
| E-SHIFTER 1 | 10A | электронный селектор переключения передач ATM |
| MODULE 4 | 10A | модуль двери водителя, диагностический разъем |
| P/SEAT DRV 1 | 25A | модуль электропривода сиденья водителя |
| P/SEAT | 10A | модуль поясничной опоры сиденья водителя/переднего пассажира (3/5/7CELL) |
| POWER HANDLE | 15A | блок регулировки рулевой колонки по наклону и вылету |
| IBU 1 | 10A | IAU, IBU, блок BLE, наружная ручка двери водителя, наружная ручка двери переднего пассажира |
| POWER OUTLET | 20A | розетка в подлокотнике |
| P/SEAT DRV 2 | 25A | модуль электропривода сиденья водителя |
| P/SEAT PASS 1 | 25A | модуль электропривода сиденья переднего пассажира |
| S/HEATER DRV | 20A | модуль электропривода сиденья водителя |
| S/HEATER PASS | 20A | модуль электропривода сиденья переднего пассажира |
| DOOR LOCK | 20A | реле центрального замка/отпирания дверей, реле отпирания двери водителя |
| SPARE (B+) | 10A | Не используется |
| MODULE 6 | 10A | лампа подлокотника, IBU, низковольтный преобразователь DC-DC(AUX/AMP), электронный селектор переключения передач ATM, лампа переднего лотка, IAU, |
| BRAKE SWITCH | 10A | выключатель стоп-сигналов, IBU |

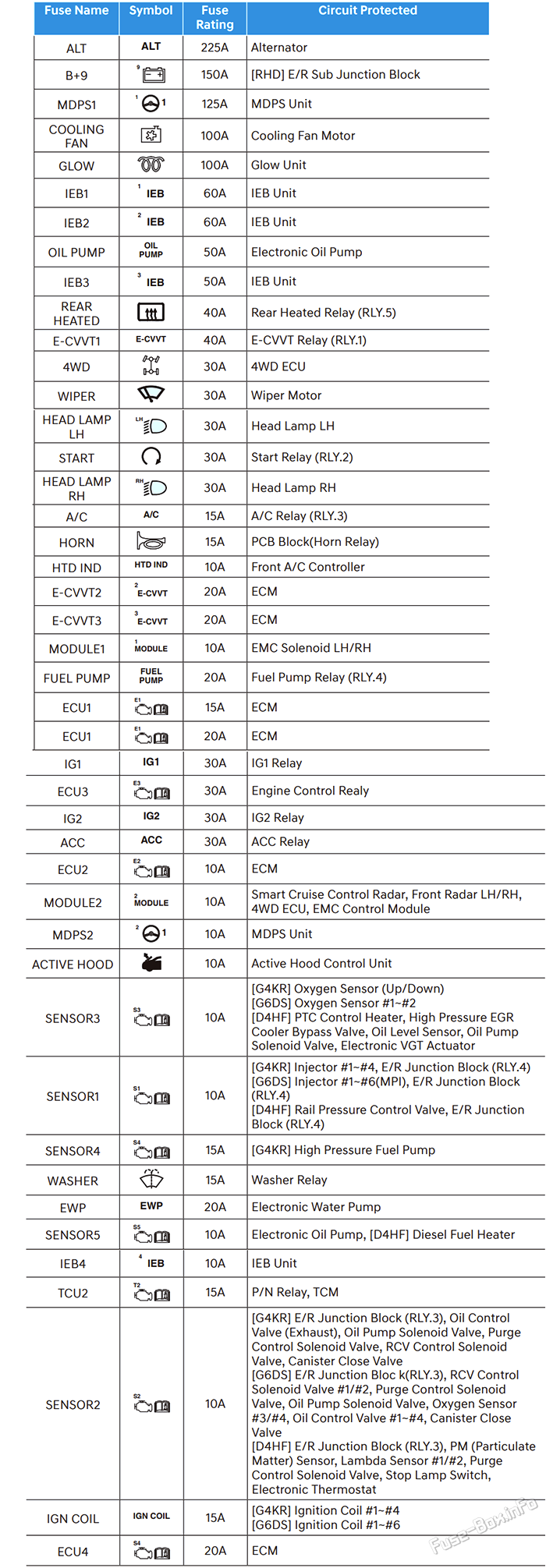

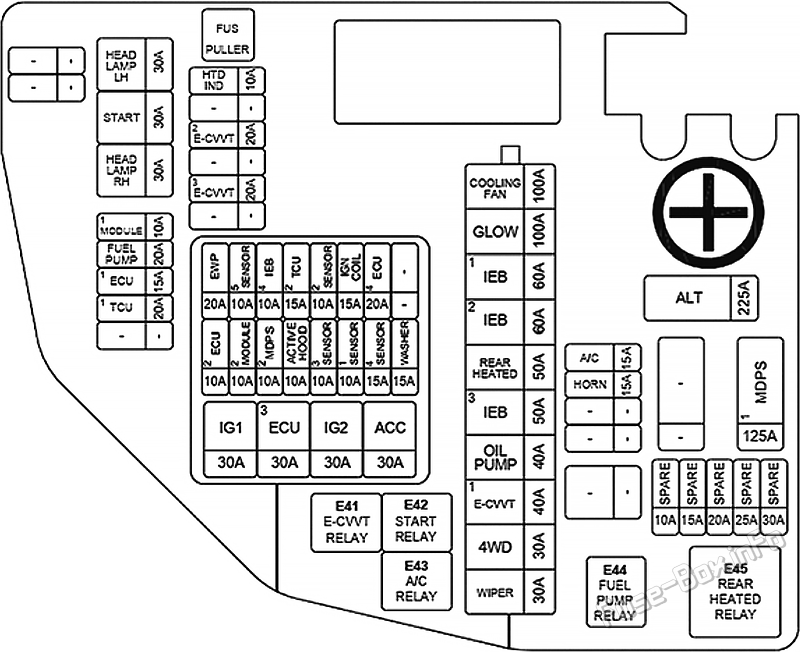

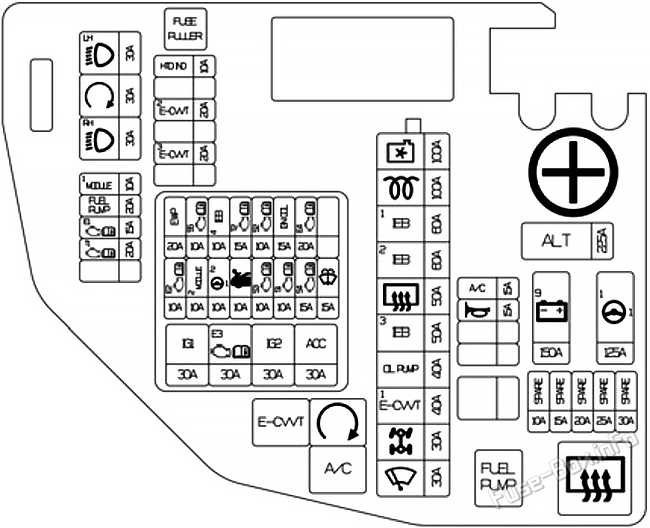

Схема блока предохранителей моторного отсека №1
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| ALT | 225A | генератор |
| MDPS1 | 125A | блок MDPS (MDPS, гидроусилитель руля с электроприводом, знак EPS, электроусилитель руля) |
| COOLING FAN | 100A | электродвигатель вентилятора охлаждения |
| GLOW | 100A | Не используется |
| IEB 1 | 60A | блок IEB |
| IEB 2 | 60A | блок IEB |
| REAR HEATED | 50A | реле обогрева заднего стекла |
| IEB 3 | 50A | блок IEB |
| OIL PUMP | 40A | электрический масляный насос |
| E-CVVT 1 | 40A | реле E-CVVT |
| 4WD | 30A | 4WD ECU |
| WIPER | 30A | электродвигатель стеклоочистителя |
| HEAD LAMP LH | 30A | левая фара |
| START | 30A | реле стартера |
| HEAD LAMP RH | 30A | правая фара |
| A/C | 15A | реле кондиционера |
| HORN | 15A | блок PCB (реле звукового сигнала) |
| HTD IND | 10A | передний контроллер климатической установки |
| E-CVVT 2 | 20A | ECM |
| E-CVVT 3 | 20A | ECM |
| MODULE 1 | 10A | Не используется |
| FUEL PUMP | 20A | реле топливного насоса |
| ECU 1 | 15A | ECM |
| TCU 1 | 20A | TCM |
| IG1 | 30A | реле IG1 |
| ECU 3 | 30A | реле управления двигателем |
| IG2 | 30A | реле IG2 |
| ACC | 30A | реле ACC |
| ECU 2 | 10A | ECM |
| EWP | 20A | электрический водяной насос |
| MODULE 2 | 10A | передний радар, передний угловой радар LH/RH, 4WD ECU |
| SENSOR 5 | 10A | электрический масляный насос |
| MDPS 2 | 10A | блок MDPS |
| IEB 4 | 10A | блок IEB |
| ACTIVE HOOD | 10A | блок управления активным капотом |
| TCU 2 | 15A | реле P/N, TCM |
| SENSOR 3 | 10A | G4KR: Датчик кислорода (вверх/вниз) G6DS: Датчик кислорода №1~#2 |
| SENSOR 2 | 10A | G4KR: Соединительный блок E/R (реле кондиционера), масляный регулирующий клапан (выпускной), электромагнитный клапан масляного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия канистры G6DS: распределительный блок E/R (реле кондиционера), электромагнитный клапан управления RCV №1–#2, электромагнитный клапан управления продувкой, электромагнитный клапан масляного насоса, датчик кислорода №3–#4, клапан управления маслом №1–#4, клапан закрытия канистры |
| SENSOR 1 | 10A | G4KR: форсунки #1~#4, E/R Junction Block(реле топливного насоса) G6DS: форсунки #1~#6(MPI), E/R Junction Block(реле топливного насоса) |
| IGN COIL | 15A | G4KR: Катушка зажигания №1~№4 G6DS: Катушка зажигания №1~#6 |
| SENSOR 4 | 15A | электродвигатель вентилятора охлаждения |
| ECU 4 | 20A | ECM |
| WASHER | 15A | реле омывателя |

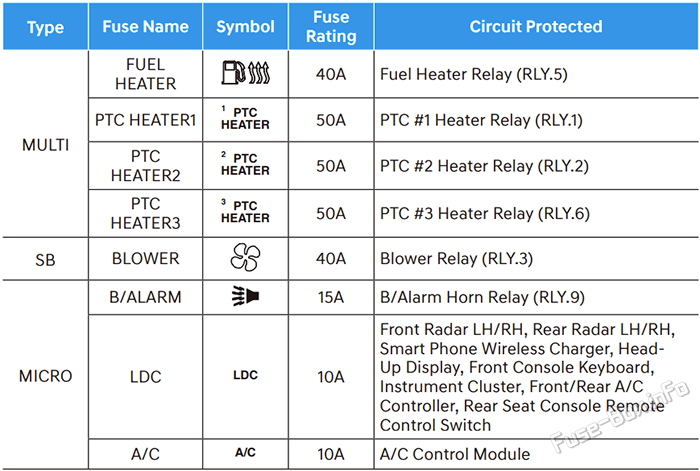

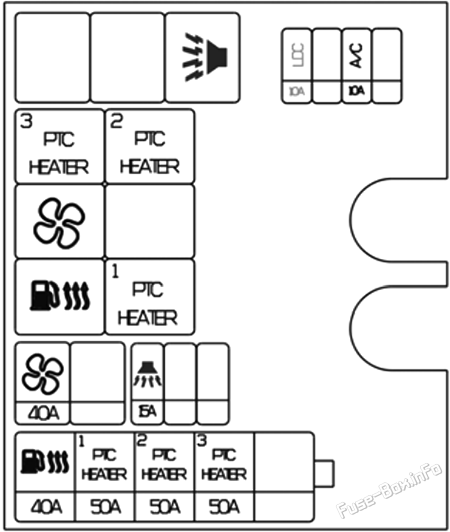

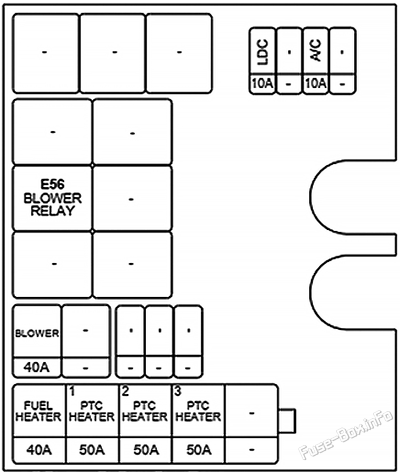

Схема блока предохранителей моторного отсека №2
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| FUEL HEATER | 40A | Не используется |
| PTC HEATER 1 | 50A | Не используется |
| PTC HEATER 2 | 50A | Не используется |
| PTC HEATER 3 | 50A | Не используется |
| BLOWER | 40A | реле вентилятора отопителя |
| LDC | 10A | передний угловой радар LH/RH, задний угловой радар LH/RH, беспроводное зарядное устройство смартфона, проекционный дисплей, комбинация приборов, передний/задний контроллер климатической установки, пульт дистанционного управления консолью заднего сиденья, клавиатура передней консоли |
| A/C | 10A | модуль управления климатической установкой |

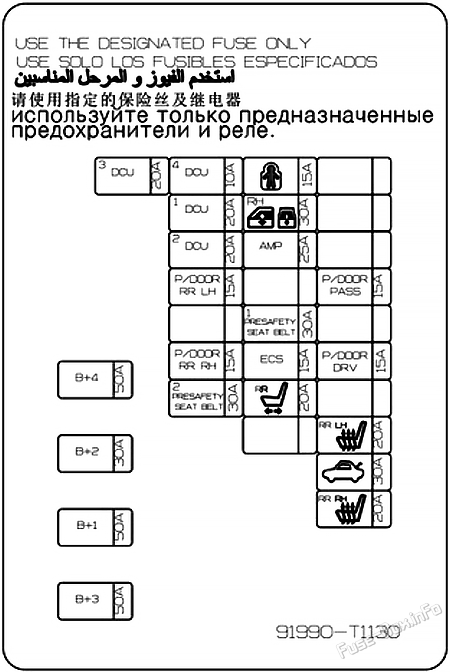

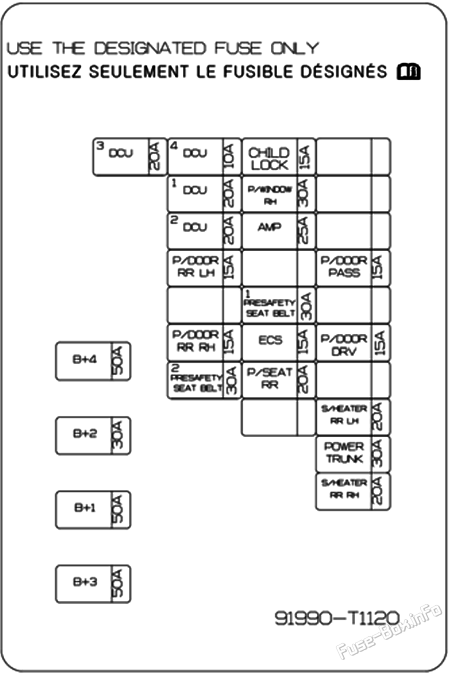

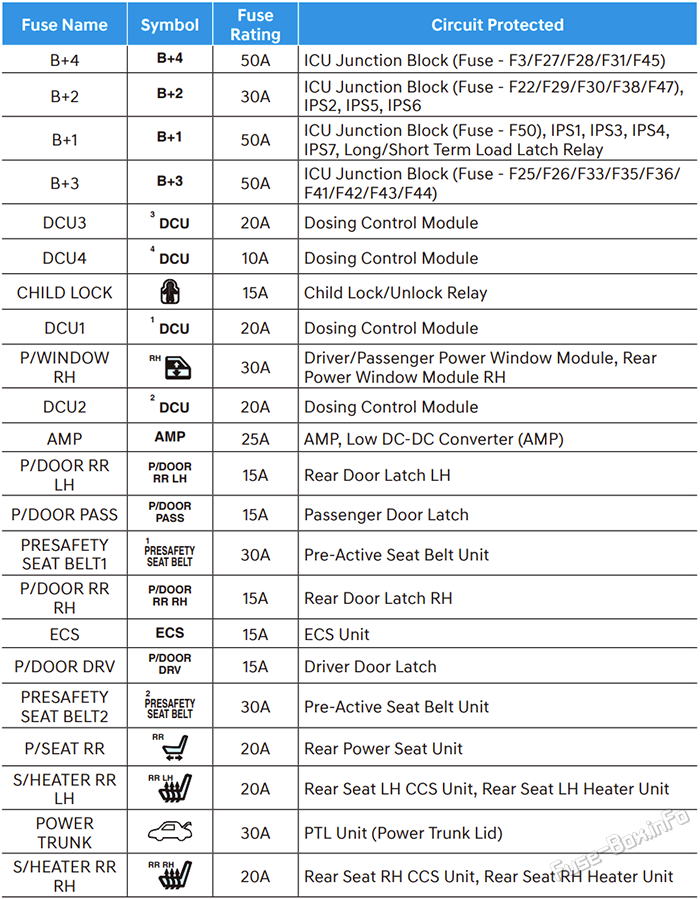

Схема блока предохранителей в багажнике
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| B+ 4 | 50A | Распределительный блок ICU (предохранитель (P/Seat PASS2, Module4, люк на крыше, дверной замок, багажник)) |
| B+ 2 | 30A | Соединительный блок отделения интенсивной терапии (предохранитель (IBU1, электронная коробка передач, запасной (B+), модуль 5, подушка безопасности 1), IPS2, IPS5) |
| B+ 1 | 50A | ICU Junction Block(предохранитель (Brake Switch)), IPS1, IPS3, IPS4, IPS7, реле фиксации длительной/кратковременной нагрузки |
| B+ 3 | 50A | Соединительный блок отделения интенсивной терапии (предохранитель (P/окно левое, S/нагреватель DRV, S/нагреватель PASS, P/Seat DRV1, P/Seat DRV2, P/Seat PASS1, занавеска, ручка с электроприводом, P/сиденье)) |
| DCU 3 | 20A | Не используется |
| DCU 4 | 10A | Не используется |
| CHILD LOCK | 15A | реле блокировки/разблокировки детского замка |
| DCU 1 | 20A | Не используется |
| P/WINDOW RH | 30A | модуль электростеклоподъемника переднего пассажира, модуль электростеклоподъемника задней правой двери |
| DCU 2 | 20A | Не используется |
| AMP | 25A | низковольтный преобразователь DC-DC (AMP) |
| P/DOOR RR LH | 15A | замок задней левой двери |
| P/DOOR PASS | 15A | замок двери переднего пассажира |
| PRESAFETY SEAT BELT 1 | 30A | блок преднатяжителя ремня безопасности |
| P/DOOR RRRH | 15A | замок задней правой двери |
| ECS | 15A | Блок ECS |
| P/DOOR DRV | 15A | замок двери водителя |
| PRESAFETY SEAT BELT 2 | 30A | блок преднатяжителя ремня безопасности |
| P/SEAT RR | 20A | Не используется |
| S/HEATER RR LH | 20A | блок подогрева заднего левого сиденья |
| POWER TRUNK | 30A | блок PTL (электропривод крышки багажника) |
| S/HEATER RR RH | 20A | блок подогрева заднего правого сиденья |

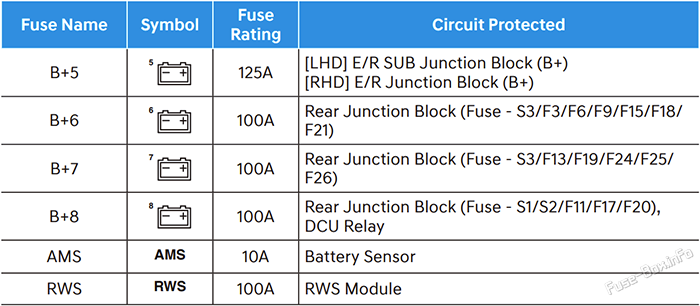

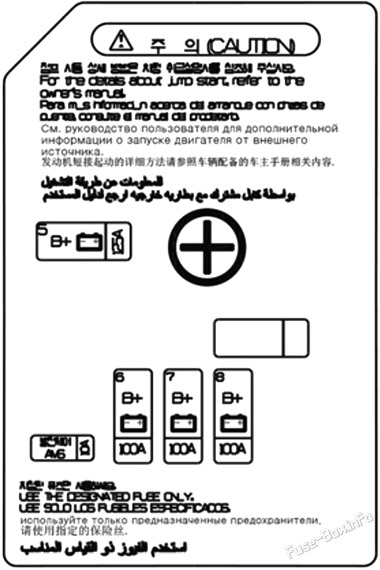

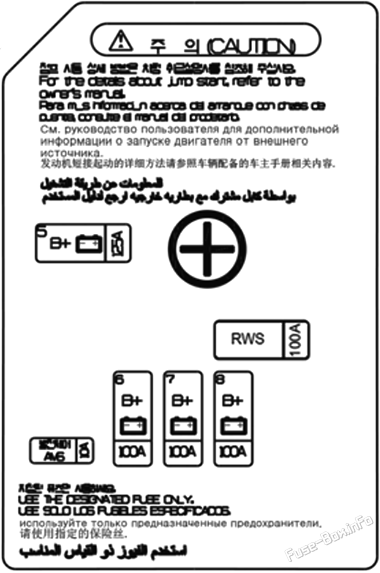

Блок предохранителей на аккумуляторной батарее
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| B+ 5 | 125A | монтажный блок E/R SUB (B+) |
| B+ 6 | 100A | Задний распределительный блок (предохранитель (B+1, AMP, правая часть окна, правая часть сиденья, задняя часть сиденья, ECS, ремень безопасности, замок от детей)) |
| B+ 7 | 100A | Задний распределительный блок (предохранитель (B+3, S/обогреватель заднего правого сиденья, S/обогреватель заднего правого сиденья, электропривод багажника, P/Door DRV, P/Door PASS)) |
| B+ 8 | 100A | Задний распределительный блок (предохранители (B+2, B+4, P/дверь, правая задняя дверь, правая задняя дверь P/дверь, ремень безопасности 2)) |
| AMS | 10A | датчик аккумуляторной батареи |
| RWS | 100A | RWS MODULE |
Версия для США (2025-2026 годы)

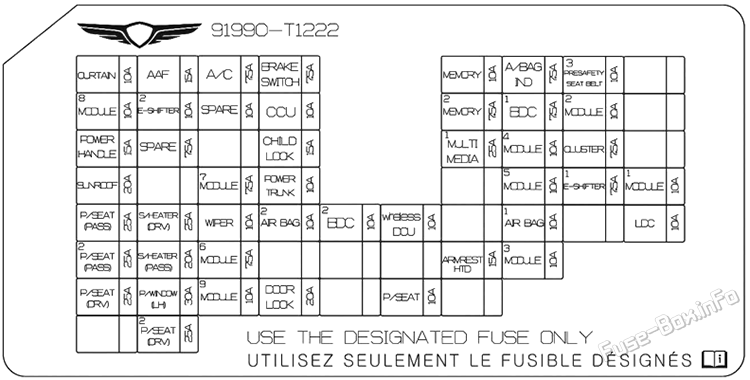

Схема блока предохранителей в салоне
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| CURTAIN | 10A | BDC |
| ACTIVE AIR FLAP | 15A | модуль активных воздушных заслонок |
| A/C | 7.5A | E/R Sub Junction Block (LHD : RLY4 / RHD : RLY2), датчик температуры в салоне, передний контроллер климатической установки, модуль управления климатической установкой, задний контроллер климатической установки |
| BRAKE SWITCH | 7.5A | выключатель стоп-сигналов, BDC |
| MEMORY | 10A | BDC, электрохромное зеркало, задний контроллер климатической установки, индикатор охранной системы, модуль управления климатической установкой, модуль контурной подсветки, клавиатура аудиосистемы и навигации, передний контроллер климатической установки, подсветка консоли LH/RH, проекционный дисплей, подсветка центральной панели LH/RH, модуль подсветки двери водителя/переднего пассажира, модуль подсветки задней двери LH/RH, блок разъемов USB & AUX задней консоли Без ISG: переднее беспроводное зарядное устройство смартфона, блок ADAS (парковка), задний угловой радар LH/RH |
| A/BAG IND | 7.5A | потолочная консоль |
| PRESAFETY SEAT BELT 3 | 10A | блок преднатяжителя ремня безопасности |
| MODULE 8 | 10A | диагностический разъем, датчик дождя, многофункциональный переключатель, блок ICC, блок регулировки рулевой колонки по наклону и вылету |
| E-SHIFTER 2 | 10A | электронный селектор переключения передач ATM |
| CCU | 10A | CCU |
| MEMORY 2 | 7.5A | Не используется |
| BDC1 | 7.5A | BDC |
| MODULE 2 | 10A | CCU, выключатель стоп-сигналов |
| POWER HANDLE | 15A | блок регулировки рулевой колонки по наклону и вылету |
| CHILD LOCK | 15A | реле блокировки/разблокировки детского замка |
| MULTI MEDIA 1 | 25A | С ISG: низковольтный преобразователь DC-DC Без ISG: головное устройство CCIC |
| MODULE 4 | 10A | AMP, модуль электропривода сиденья водителя/переднего пассажира, пульт дистанционного управления консолью заднего сиденья, блок ICC, переднее/заднее беспроводное зарядное устройство смартфона, блок подогрева подлокотника, блок лампы UVC, диагностический разъем, низковольтный преобразователь DC-DC, передний/задний контроллер климатической установки, модуль управления климатической установкой, головное устройство CCIC A/V & Navigation Keyboard, электрохромное зеркало |
| CLUSTER | 7.5A | передний монитор, проекционный дисплей |
| SUNROOF | 20A | Блок управления люком в крыше (главный/подчиненный) |
| MODULE 7 | 7.5A | 12-вольтовая литиевая вспомогательная аккумуляторная батарея, левая фара/RH |
| POWER TRUNK | 10A | реле открывания багажника |
| MODULE 5 | 10A | модуль двери водителя, многофункциональный переключатель |
| E-SHIFTER 1 | 7.5A | электронный селектор переключения передач ATM |
| MODULE 1 | 10A | лампа подлокотника, электронный селектор переключения передач ATM, DCU, CCU, BDC, передний монитор, AMP, блок ADAS (парковка), USB-зарядное устройство задней консоли, пульт дистанционного управления консолью заднего сиденья Без ISG: головное устройство CCIC, клавиатура передней консоли С ISG: низковольтный преобразователь DC-DC |
| POWER SEAT (PASS) | 25A | модуль электропривода сиденья переднего пассажира |
| S/HEATER (DRV) | 25A | модуль электропривода сиденья водителя |
| WIPER | 10A | многофункциональный переключатель |
| AIR BAG 2 | 10A | Модуль управления SRS |
| BDC 2 | 10A | BDC, блок Bluetooth №1/№2, антенна UWB (багажник), наружная ручка двери водителя/переднего пассажира, наружная ручка задней двери LH/RH, антенна UWB (передняя часть LH/RH), антенна UWB (задняя часть LH/RH) |
| WIRELESS DCU | 10A | DCU |
| AIR BAG 1 | 10A | Модуль управления SRS, система определения присутствия пассажира |
| LDC | 10A | передний/задний контроллер климатической установки, клавиатура передней консоли, переднее/заднее беспроводное зарядное устройство смартфона, проекционный дисплей, передний угловой радар LH/RH, пульт дистанционного управления консолью заднего сиденья, блок разъемов USB & AUX задней консоли |
| POWER SEAT (PASS 2) | 25A | модуль электропривода сиденья переднего пассажира |
| S/HEATER (PASS) | 20A | модуль электропривода сиденья переднего пассажира |
| MODULE 6 | 7.5A | BDC |
| ARMREST HTD | 15A | блок подогрева подлокотника |
| MODULE 3 | 10A | переключатель центральной панели, блок ADAS (движение/парковка), блок LKAS, блок регулировки рулевой колонки по наклону и вылету, переключатель передней консоли, Блок ECS, Модуль RWS, блок ELSD, задний угловой радар LH/RH |
| POWER SEAT (DRV) | 25A | модуль электропривода сиденья водителя |
| P/WINDOW LH | 30A | модуль электростеклоподъемника задней левой двери, модуль электростеклоподъемника двери водителя |
| MODULE 9 | 10A | переключатель электропривода сиденья водителя/переднего пассажира, модуль электропривода сиденья водителя/переднего пассажира, модуль двери водителя, электропривод наружного зеркала водителя/переднего пассажира, блок PTL [LHD] E/R Sub Junction Block (RLY.2) [RHD] E/R Sub Junction Block (RLY.7) [CCS] блок CCS заднего сиденья LH/RH [подогрев сиденья] блок подогрева заднего сиденья LH/RH 7 Cell: модуль поясничной опоры сиденья водителя/переднего пассажира |
| DOOR LOCK | 20A | реле запирания/отпирания дверей |
| POWER SEAT | 10A | 7 Cell: модуль поясничной опоры сиденья водителя/переднего пассажира |
| POWER SEAT (DRV 2) | 25A | модуль электропривода сиденья водителя |

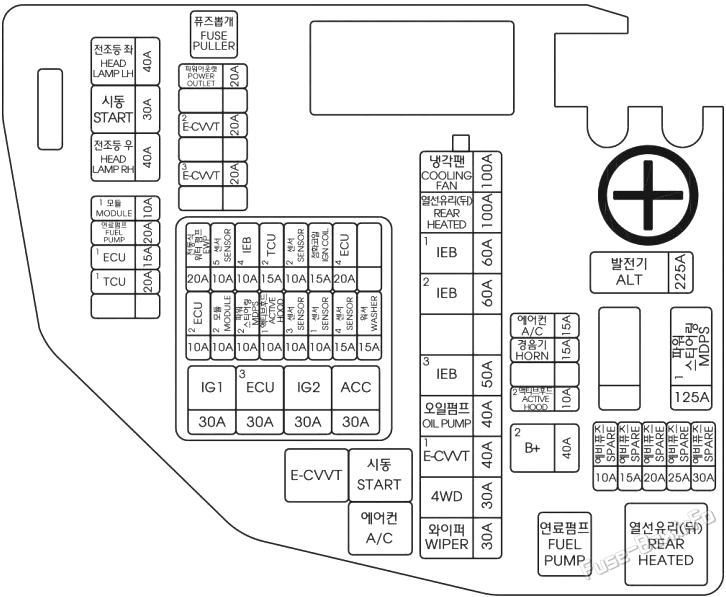

Схема блока предохранителей моторного отсека №1
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| ALT | 225A | генератор |
| MDPS1 | 125A | блок MDPS |
| COOLING FAN | 100A | электродвигатель вентилятора охлаждения |
| REAR HEATED | 100A | реле обогрева заднего стекла (RLY.5) |
| IEB 1 | 60A | блок IEB |
| IEB 2 | 60A | блок IEB |
| IEB 3 | 50A | блок IEB |
| OIL PUMP | 40A | электрический масляный насос |
| E-CVVT1 | 40A | реле E-CVVT (RLY.1) |
| AWD | 30A | AWD ECU |
| WIPER | 30A | электродвигатель стеклоочистителя |
| HEAD LAMP LH | 40A | левая фара |
| START | 30A | реле стартера (RLY.2) |
| HEAD LAMP RH | 40A | правая фара |
| B+2 | 40A | PDC (IPS 11, IPS 12) |
| MODULE 1 | 10A | Не используется |
| FUEL PUMP | 20A | реле топливного насоса (RLY.4) |
| ECU 1 | 15A | ECM |
| TCU 1 | 20A | TCM |
| POWER OUTLET | 20A | розетка в подлокотнике |
| E-CVVT 2 | 20A | ECM |
| E-CVVT 3 | 20A | ECM |
| A/C | 15A | реле кондиционера (RLY.3) |
| HORN | 15A | блок PCB (реле звукового сигнала) |
| ACTIVE HOOD 2 | 10A | Не используется |
| EWP | 20A | электрический водяной насос |
| ECU 2 | 10A | ECM |
| SENSOR 5 | 10A | электрический масляный насос |
| MODULE 2 | 10A | передний угловой радар LH/RH, AWD ECU, передний радар |
| IEB 4 | 10A | блок IEB |
| MDPS2 | 10A | блок MDPS |
| TCU 2 | 15A | реле P/N, TCM |
| ACTIVE HOOD 1 | 10A | Не используется |
| SENSOR 2 | 10A | G4KR: Соединительный блок E/R (RLY.3), масляный регулирующий клапан (выпускной), электромагнитный клапан масляного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия канистры G6DS: Соединительный блок E/R (RLY.3), электромагнитный клапан управления RCV №1/#2, электромагнитный клапан управления продувкой, электромагнитный клапан масляного насоса, датчик кислорода №3/#4, клапан управления маслом №1 ~#4, клапан закрытия канистры |
| SENSOR 3 | 10A | G4KR: Датчик кислорода (вверх/вниз) G6DS: Датчик кислорода №1~#2 |
| IGN COIL | 15A | G4KR: Катушка зажигания №1~№4 G6DS: Катушка зажигания №1~#6 |
| SENSOR 1 | 10A | G4KR: Форсунки №1–№4, распределительный блок E/R (RLY.4) G6DS: Форсунки №1–№6 (MPI), распределительный блок E/R (RLY.4) |
| ECU 4 | 20A | ECM |
| SENSOR 4 | 15A | электродвигатель вентилятора охлаждения |
| WASHER | 15A | реле омывателя |
| IG1 | 30A | реле IG1 |
| ECU 3 | 30A | реле управления двигателем |
| IG 2 | 30A | реле IG2 |
| ACC | 30A | реле ACC |

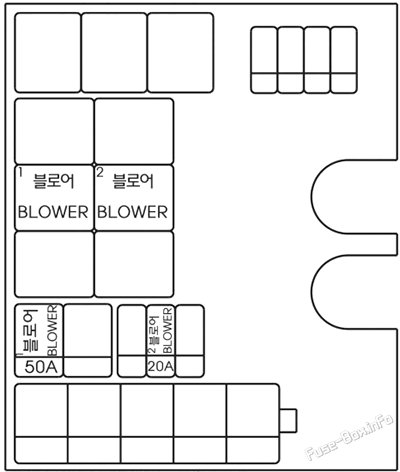

Схема блока предохранителей моторного отсека №2
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| BLOWER 1 | 50A | реле вентилятора отопителя 1 (RLY.2) |
| BLOWER 2 | 20A | реле вентилятора отопителя 2 (RLY.5) |

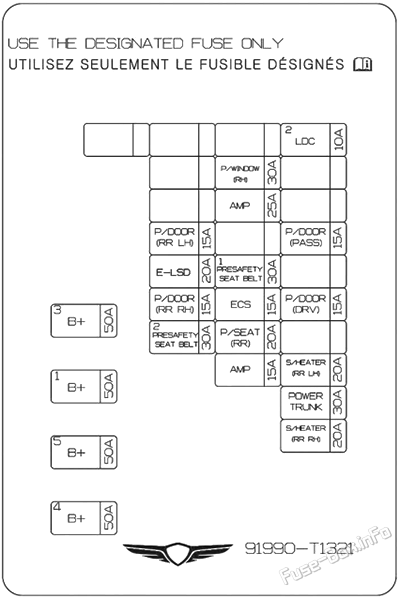

Схема блока предохранителей в багажнике
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| B+3 | 50A | PDC (предохранитель - F1/F2/F9/F10/F17/F25/F33/F34/F43/F44/F51/F52/F59) |
| B+1 | 50A | IPS4, IPS5, IPS6, IPS7 |
| B+5 | 50A | PDC (предохранитель — F36/F38/F49/F53/F56) |
| B+4 | 50A | PDC (предохранитель F4/F12/F20/F28/F37/F54), IPS13, реле фиксации длительной нагрузки |
| LDC 2 | 10A | задний угловой радар LH/RH, блок ADAS (парковка) |
| P/WINDOW RH | 30A | модуль электростеклоподъемника двери водителя/переднего пассажира, модуль электростеклоподъемника задней правой двери |
| AMP | 25A | Без ISG: AMP С ISG: низковольтный преобразователь DC-DC |
| POWER DOOR (RR LH) | 15A | замок задней левой двери |
| POWER DOOR (PASS) | 15A | замок двери переднего пассажира |
| e-LSD | 20A | Электронный ЛСД Блок |
| PRESAFETY SEAT BELT 1 | 30A | блок преднатяжителя ремня безопасности |
| POWER DOOR (RR RH) | 15A | замок задней правой двери |
| ECS | 15A | Блок ECS |
| POWER DOOR (DRV) | 15A | замок двери водителя |
| PRESAFETY SEAT BELT 2 | 30A | блок преднатяжителя ремня безопасности |
| POWER SEAT (RR) | 20A | Не используется |
| AMP | 15A | Не используется |
| SEAT HEATER (RR LH) | 20A | CCS: блок CCS на левом заднем сиденье Подогрев сиденья: блок подогрева заднего левого сиденья |
| POWER TRUNK | 30A | блок PTL (электропривод крышки багажника) |
| SEAT HEATER (RR RH) | 20A | CCS: Блок CCS на заднем сиденье, правый Подогрев сиденья: блок подогрева заднего правого сиденья |

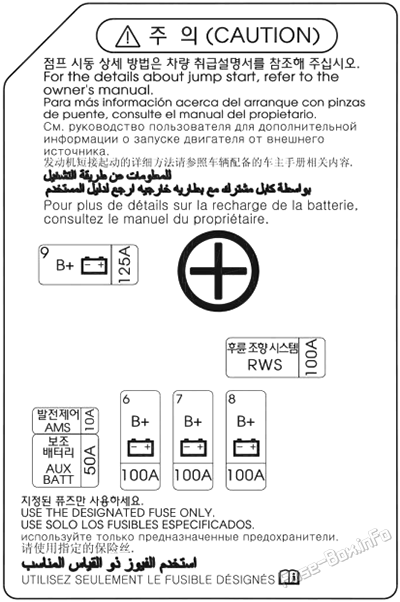

Блок предохранителей на аккумуляторной батарее
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| B+9 | 125A | монтажный блок E/R (B+) |
| B+6 | 100A | Задний распределительный блок (предохранитель — SB3/F6/F9/F15/F18/F21/F23) |
| B+7 | 100A | Задний распределительный блок (предохранитель — SB4/F13/F19/F24/F25/F26) |
| B+8 | 100A | Задний распределительный блок (предохранитель — SB1/SB2/F11/F14/F17/F20) |
| AMS | 10A | датчик аккумуляторной батареи |
| AUX BATT | 50A | 12-вольтовая литиевая вспомогательная аккумуляторная батарея |
| RWS | 100A | Модуль RWS |
Версия UK (2021-2024 годы)

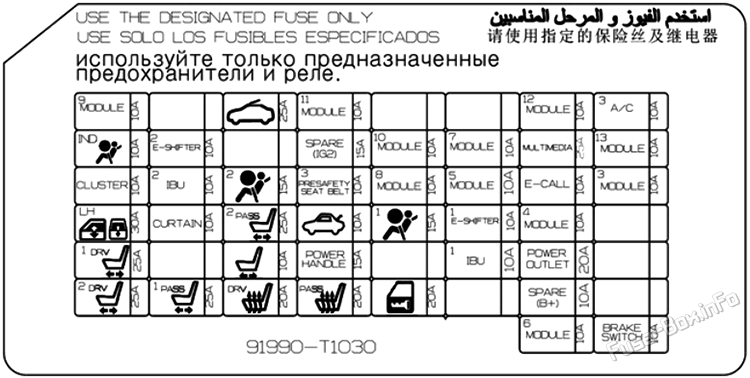

Схема блока предохранителей в салоне
Схема блока предохранителей моторного отсека №1
Схема блока предохранителей моторного отсека №2
Схема блока предохранителей в багажнике
Блок предохранителей на аккумуляторной батарее
Дополнительная информация: Genesis G80 (2021-2026)
Справочный материал по предохранителям и реле Genesis G80 (2021-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
