Предохранители и реле Genesis G90 (2017-2022 гг.)
Схемы относятся к указанным годам и вариантам Genesis G90 (2017-2022 гг.). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Genesis.
В этой статье мы рассмотрим Genesis G90 (HI) первого поколения., выпускавшийся с 2017 по 2022 год. Здесь вы найдете схемы блоков предохранителейGenesis G90 2017, 2018, 2019, 2020, 2021 и 2022получить информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Схемы предохранителей Genesis G90 (2017-2022)
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

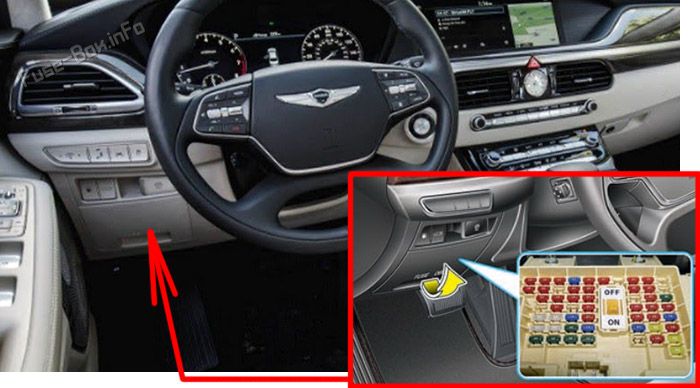

Блок предохранителей в салоне
Панель предохранителей расположена в подлокотнике со стороны водителя. Откройте крышку панели предохранителей для доступа.

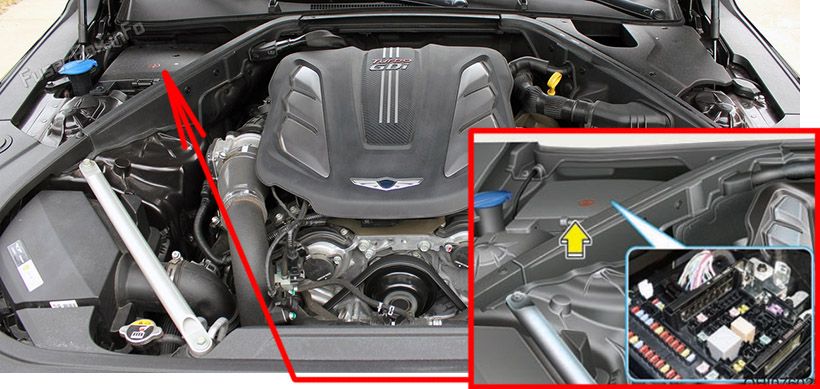

Блок предохранителей в моторном отсеке
Снимите крышку панели предохранителей, нажав на выступ и потянув ее вверх.

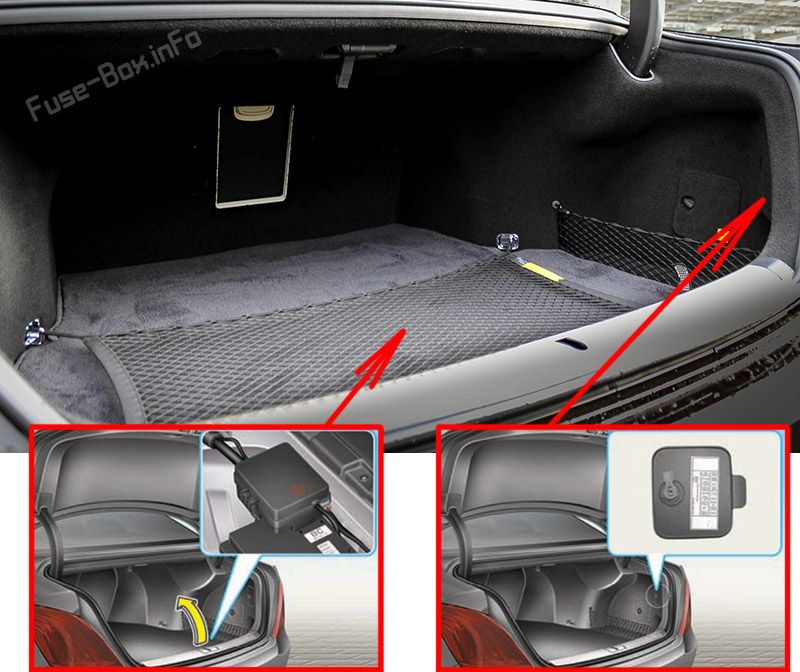

Блок предохранителей багажника
Он находится справа, за крышкой. Распределительный блок аккумуляторной батареи находится под полом.
ОбъявлениеВертикальные изображения
Схемы блока предохранителей
Схемы блока предохранителей
2017, 2018, 2019

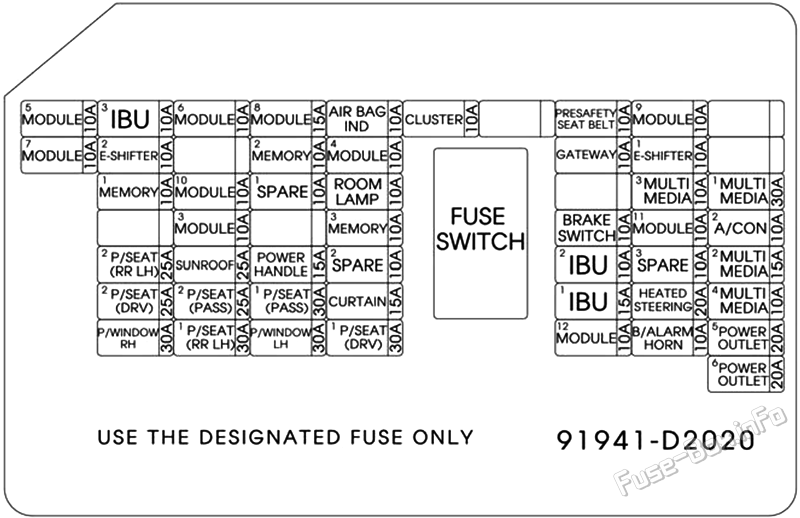

Схема блока предохранителей в салоне
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| MODULE 5 | 10A | Выключатель стоп-сигналов, модуль двери водителя/пассажира |
| MODULE 7 | 10A | Электрохромное зеркало, головное устройство аудио/видео и навигации, усилитель, модуль управления кондиционером, передний контроллер кондиционера, Датчик качества воздуха, Модуль управления подогревом заднего сиденья, левая/правая фара, левая/правая, модуль CCS водителя/пассажира Задний модуль CCS, левая/правая, Модуль управления IMS водителя/пассажира, задний модуль управления IMS, левый/правый, переключатель консоли заднего сиденья |
| IBU 3 | 10A | Модуль управления IBU |
| E-SHIFTER 2 | 10A | Электронный рычаг переключения банкомата |
| MEMORY 1 | 10A | Индикатор безопасности, модуль управления кондиционером, передний контроллер кондиционера, комбинация приборов, Модуль управления IMS водителя/пассажира, задний модуль управления IMS, левый/правый, проекционный дисплей, Аналоговые часы, переключатель управления сиденьем водителя/пассажира, модуль электропривода багажника, Переключатель управления задним сиденьем, левый/правый смарт-ключ водителя/пассажира, внешняя ручка Задний смарт-ключ, внешняя ручка, левая/правая |
| RR LH2 P/SEAT | 25A | Задний левый модуль управления IMS |
| DRIVER P/SEAT 2 | 25A | Драйвер модуля управления IMS |
| P/WINDOW RH | 30A | Модуль электрического стеклоподъемника пассажира Модуль заднего электрического стеклоподъемника, правый |
| MODULE 6 | 10A | Переключатель аварийной панели, радар обнаружения слепых зон, левый/правый блок ECS, модуль электрического стояночного тормоза, Модуль системы удержания полосы движения, переключатель на передней консоли, модуль наклона рулевого управления и телескопический модуль |
| MODULE 10 | 10A | Контроллер охлаждающего вентилятора (BLDC), переключатель на консоли заднего сиденья, блок кругового обзора, блок направляющих для парковки |
| MODULE3 | 10A | ШЛЮЗ (B+ (MCU)), разъем канала передачи данных, аварийный выключатель |
| SUNROOF | 25A | Люк Мотор |
| PASSENGER P/SEAT 2 | 25A | Модуль управления пассажирским IMS |
| RR LH1 P/SEAT | 30A | Задний левый модуль управления IMS. Левое заднее электронное реле сиденья с электроприводом. |
| MODULE 8 | 15A | Передняя фара левая/правая, модуль адаптивного переднего освещения |
| MEMORY 2 | 10A | Электропривод наружного зеркала с электроприводом |
| POWER HANDLE | 15A | Модуль наклона рулевого управления и телескопический модуль |
| PASSENGER P/SEAT 1 | 30A | Модуль управления IMS пассажира Блок поясничной опоры пассажира |
| P/WINDOW LH | 30A | Модуль электрического стеклоподъемника водителя Модуль заднего электрического стеклоподъемника, левый |
| AIR BAG IND. | 10A | Комбинация приборов, передний контроллер кондиционера |
| MEMORY 3 | 10A | Наружное зеркало с пассажирским электроприводом |
| CURTAIN | 15A | Модуль управления IBU |
| MODULE 4 | 10A | Металлический основной блок (плата № 1 — реле розетки), аналоговые часы, модуль управления IBU, лампа потолочной консоли, Разъем AUX и USB, усилитель, электронный рычаг переключения банкомата, переднее/заднее беспроводное зарядное устройство, левый/правый индикатор настроения на передней полке, Лампа передней/задней консоли, головное устройство аудио/видео и навигации, лампа-держатель задней консоли, блок кругового обзора, Блок управления парковкой, задний разъем USB, задний разъем USB (нет данных), реле электрической розетки |
| ROOM LAMP | 10A | Лампа потолочной консоли, передняя/задняя левая/правая косметическая лампа, лампа салона, задняя левая/правая персональная лампа, лампа перчаточного ящика, Передняя лампа для ног, левая/правая, передняя/центральная лампа освещения, левая/правая, лампа освещения багажника, левая/правая, лампа для ног на сиденье водителя/пассажира, Лампа внутренней ручки двери водителя/пассажира, декоративная лампа двери водителя/пассажира, декоративная лампа задней двери, левая/правая, Лампа внутренней ручки задней двери левая/правая |
| DRIVER P/SEAT 1 | 30A | Модуль управления IMS водителя, блок поясничной опоры водителя |
| CLUSTER | 10A | Комбинация приборов, проекционный дисплей |
| PRE-SAFETY SEAT BELT | 10A | Предварительно активный ремень безопасности |
| GATEWAY | 10A | GATEWAY (IG1 (MCU)) |
| BRAKE SWITCH | 10A | Выключатель стоп-сигналов, модуль управления IBU |
| IBU 2 | 10A | Кнопка запуска/остановки |
| IBU 1 | 15A | Модуль управления IBU |
| MODULE 12 | 10A | Модуль двери водителя/пассажира, модуль задней двери, левая/правая |
| MODULE 9 | 10A | Многофункциональный переключатель |
| E-SHIFTER 1 | 10A | Электронный рычаг переключения банкомата |
| MULTI MEDIA 3 | 10A | Передний монитор, DVD-плеер, разъем AUX и USB |
| MODULE 11 | 10A | Модуль управления IBU |
| STEERING W/HEATER | 20A | Модуль управления IBU |
| B/ALARM | 10A | Реле звукового сигнала охранной сигнализации |
| MULTI MEDIA 1 | 30A | Предохранитель - F42, F51, F52 |
| A/CON 2 | 10A | Блок с металлическим сердечником (плата №1 — реле вентилятора), датчик CO2, блокировка соединения ионизатора E/R (RLY.4 — реле заднего вентилятора), Модуль управления кондиционером, передний датчик температуры в салоне, передний контроллер кондиционера |
| MULTI MEDIA 2 | 15A | Головное устройство аудио/видео и навигации |
| MULTI MEDIA 4 | 10A | Клавиатура, задний левый/правый монитор, переключатель консоли на заднем сиденье, переключатель аудиосистемы на заднем сиденье, разъем USB на задней панели |
| POWER OUTLET 5 | 15A | Передняя розетка, правая |
| POWER OUTLET 6 | 20A | Передняя левая розетка |

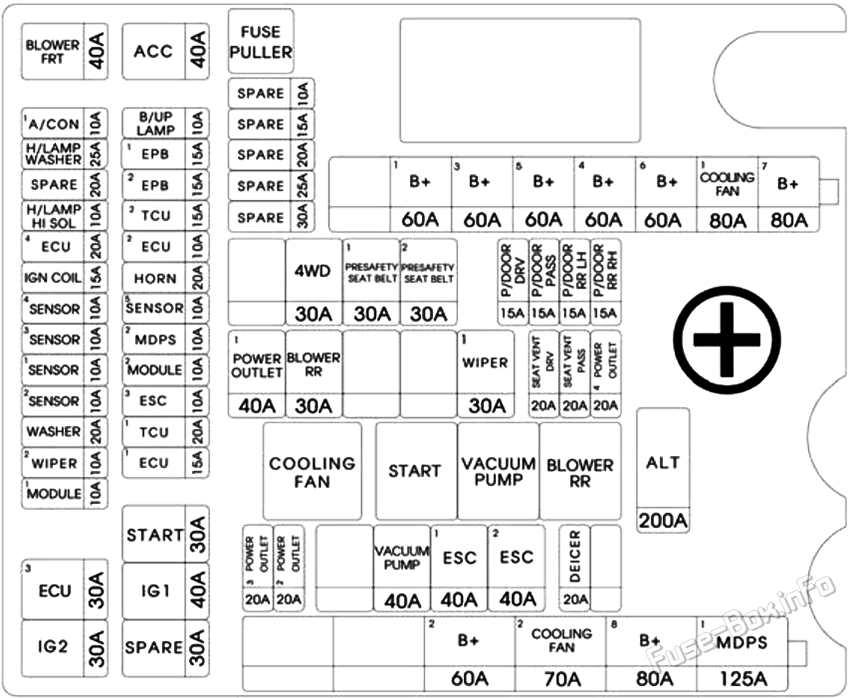

Схема блока предохранителей в моторном отсеке
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| ALT | 200A | Генератор, многопредохранитель (BATT) — F12/F13/F14/ F15, предохранитель — F24/F25/F28/F29/F30/F31/F33/F34/F35/ F36/ F37/F38/F39 |
| B+ 1 | 60A | IGPM (IPS1, предохранитель — F36, устройство автоматического отключения тока утечки (предохранитель — F5/F18/F19/F26/F27/F42/F49/F51/F52)) |
| B+ 3 | 60A | IGPM (IPS2/IPS3, предохранитель – F13/F41) |
| B+ 5 | 60A | IGPM (предохранитель - F7/F8/F9/F14/F15/F16/F46) |
| B+ 4 | 60A | IGPM (IPS4/IPS5/IPS6/IPS7, Предохранитель — F37/F38/F39) |
| B+ 6 | 60A | Блок с металлическим сердечником (предохранитель печатной платы №1 — F40/F41/F42) |
| B+ 7 | 80A | Блок с металлическим сердечником (предохранитель печатной платы №2 — F65/F68/F69/F70/F71) |
| B+ 2 | 60A | ИГПМ (предохранитель - F21/F22/F23/F29/F30) |
| C/FAN 2 | 70A | Реле вентилятора охлаждения |
| B+ 8 | 80A | Блок с металлическим сердечником (предохранитель печатной платы № 1 — F51/F53/F55) |
| MDPS | 125A | Отдел МДПС |
| POWER OUTLET 3 | 20A | Сиденье 5:5: задняя розетка №1 Без сиденья 5:5: передняя розетка и прикуриватель |
| POWER OUTLET 2 | 20A | Сиденье 5:5: задняя розетка №2 Без сиденья 5:5: передняя розетка и прикуриватель |
| VACUUM PUMP | 40A | Лямбда 3.3 T-GDI: RLY. 3 (реле вакуумного насоса) |
| ESC 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| ESC 2 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| DEICER | 20A | Реле переднего антиобледенителя |
| POWER OUTLET 1 | 40A | Металлический блок с сердечником (плата № 1 — реле розетки) |
| RR BLOWER | 30A | РЛИ. 4 (реле заднего вентилятора) |
| WIPER 1 | 30A | Мотор стеклоочистителя |
| DRIVER CCS | 20A | Драйвер модуля CCS |
| PASSENGER CCS | 20A | Пассажирский модуль CCS |
| POWER OUTLET 4 | 20A | БЕЗ сиденья 5:5: реле электрической розетки |
| 4WD | 30A | 4WD ECM |
| PRESAFETY SEAT BELT 1 | 30A | Предварительно активный ремень безопасности |
| PRESAFETY SEAT BELT 2 | 30A | Предварительно активный ремень безопасности |
| DRIVER P/DOOR | 15A | Защелка двери водителя |
| PASSENGER P/DOOR | 15A | Защелка пассажирской двери |
| RR LH P/DOOR | 15A | Защелка задней двери левая |
| RR RH P/DOOR | 15A | Защелка задней двери правая |
| IGN 2 | 30A | Реле IG2 |
| ECU 3 | 30A | Реле управления двигателем |
| MODULE1 | 10A | ECM 4WD, активная воздушная заслонка, радар интеллектуального круиз-контроля |
| WIPER 2 | 10A | Плата №2 (реле стеклоочистителей) |
| WASHER | 20A | Реле омывателя |
| SENSOR 2 | 10A | 3.3 T-GDI: Датчик кислорода №1/№2/№3/#4 5.0 GDI: датчик кислорода №1/№2/№3/№4, электронный термостат |
| SENSOR 1 | 10A | 3.3 T-GDI: Клапан управления маслом №1/#2/#3/#4 (впускной/выпускной), электромагнитный клапан управления продувкой, Электромагнитный клапан давления масла, клапан закрытия канистры 5.0 GDI: Клапан управления маслом №1/#2/#3/#4 (впускной/выпускной), электромагнитный клапан управления продувкой, Клапан закрытия канистры |
| SENSOR 3 | 10A | 3.3 T-GDI: Электронный термостат, задний распределительный блок (реле топливного насоса) 5.0 GDI: Задний распределительный блок (реле топливного насоса) |
| SENSOR 4 | 10A | 3.3 T-GDI: Соединительный блок E/R (RLY. 1 — реле вентилятора системы охлаждения) 5.0 GDI: Соединительный блок E/R (RLY. 1 — реле вентилятора системы охлаждения), Датчик положения распределительного вала №1/№2/№3/№4 (впускной/выпускной) |
| IGN COIL | 15A | 3.3 T-GDI: Катушка зажигания №1/№2/№3/№4/№5/#6 Тау 5.0 GDI: Катушка зажигания №1/#2/#3/#4/#5/#6/#7/#8 |
| ECU 4 | 20A | ECM |
| H/LAMP HI SOL | 10A | Реле фар (HI SOL) |
| H/LAMP WASHER | 25A | Реле омывателя фар |
| A/CON 1 | 10A | Модуль управления кондиционером |
| FRT BLOWER | 40A | Реле переднего вентилятора |
| IGN 1 | 40A | Реле IG1 |
| START | 30A | Соединительный блок E/R (RLY. 2 — пусковое реле) |
| ECU 1 | 15A | ECM |
| TCU 1 | 20A | TCM |
| ESC 3 | 10A | Модуль управления ESC |
| M0DULE 2 | 10A | ECM 4WD, активная воздушная заслонка, радар интеллектуального круиз-контроля |
| MDPS 2 | 10A | Блок MDPS, датчик угла поворота рулевого колеса |
| SENSOR 5 | 10A | G6DP: Соединительный блок E/R (RLY. 3 — вакуумный насос — реле), вакуумный переключатель тормозной системы |
| HORN | 20A | Реле звукового сигнала |
| ECU 2 | 10A | ECM |
| TCU 2 | 15A | TCM, реле лампы B/UP, реле P/N |
| EPB 2 | 15A | Электрический модуль стояночного тормоза |
| EPB 1 | 15A | Электрический модуль стояночного тормоза |
| B/UP LAMP | 10A | Реле лампы заднего хода |
| ACC | 40A | Реле АСС |

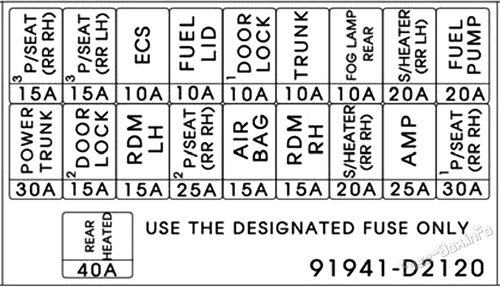

Схема блока предохранителей багажника
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| REAR DEFOGGER | 40A | Реле заднего обогревателя |
| POWER TRUNK | 30A | Модуль силового багажника |
| DOOR LOCK 2 | 15A | Модуль пассажирской двери |
| RDM LH | 15A | Модуль задней двери, левый |
| RR RH 2 P/SEAT | 25A | Задний правый модуль управления IMS |
| AIR BAG | 15A | Реле подушки безопасности |
| RDM RH | 15A | Модуль задней двери правый |
| RR RH HEATER SEAT | 20A | Задний правый модуль CCS, правый модуль управления обогревателем заднего сиденья |
| AMP | 25A | AMP (Премиум, Премиум Высокий) |
| RR RH 1 P/SEAT | 30A | Задний правый модуль управления IMS, правое заднее электронное реле сиденья с электроприводом |
| RR RH 3 P/SEAT | 15A | Правый модуль поясничной опоры заднего сиденья |
| RR RL 3 P/SEAT | 15A | Модуль поясничной опоры заднего сиденья, левый |
| ECS | 10A | Блок ECS |
| FUEL LID | 10A | Реле открытия крышки топливного бака, лючок бензобака и переключатель крышки багажника |
| DOOR LOCK 1 | 10A | Модуль двери водителя |
| TRUNK LID | 10A | Реле крышки багажника |
| RR LH HEATER SEAT | 20A | Задний левый модуль CCS, левый модуль управления обогревателем заднего сиденья |
| FUEL PUMP | 20A | Реле топливного насоса |

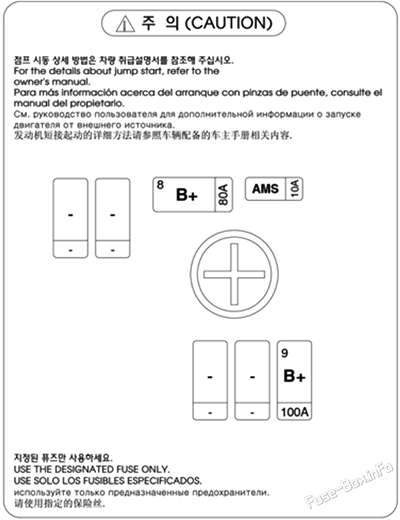

Соединительный блок аккумуляторной батареи
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| B+ | 100A | Задний распределительный блок (предохранители — F55 ~ F73) |
| B+ | 80A | Блок с металлическим сердечником (предохранитель печатной платы №2 — F57/F58/F59/F60) |
| AMS | 10A | Датчик батареи |
ОбъявлениеВертикальные изображения

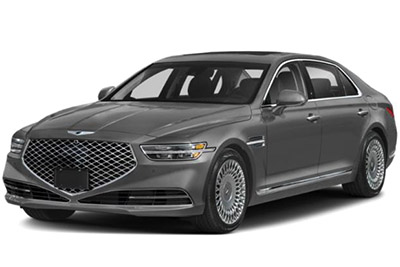

2020, 2021, 2022

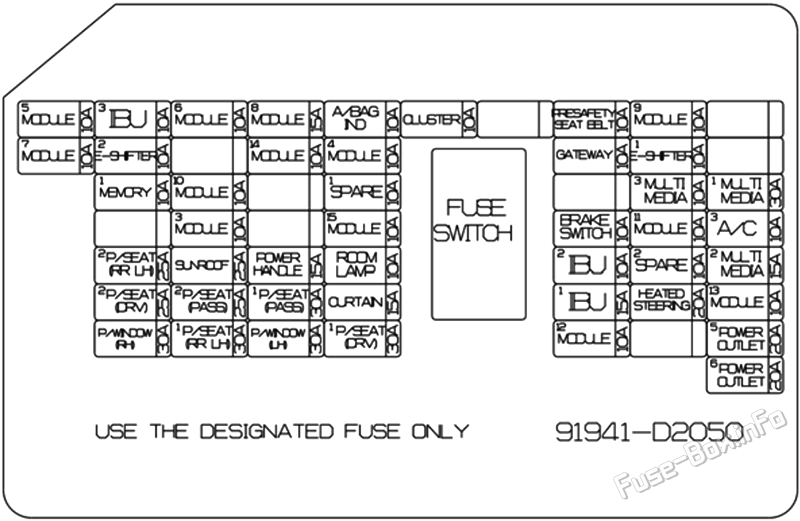

Схема блока предохранителей в салоне
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| MODULE 5 | 10A | Выключатель стоп-сигналов, модуль двери водителя/пассажира |
| MODULE 7 | 10A | Электрохромное зеркало, головное устройство аудио/видео и навигации, усилитель, модуль управления кондиционером, передний контроллер кондиционера, Датчик качества воздуха, модуль управления обогревателем заднего сиденья, левый/правый, модуль CCS водителя/пассажира, задний модуль CCS, левый/правый, Блок помощи при парковке, модуль управления IMS водителя/пассажира, задний модуль управления IMS, левый/правый, Переключатель консоли заднего сиденья, модуль управления обогревателем сиденья водителя/пассажира |
| IBU 3 | 10A | Модуль управления IBU |
| E-SHIFTER 2 | 10A | Электронный рычаг переключения банкомата |
| MEMORY1 | 10A | Индикатор безопасности, модуль управления кондиционером, передний контроллер кондиционера, комбинация приборов, Модуль управления IMS водителя/пассажира, задний модуль управления IMS левый/правый, проекционный дисплей, аналоговые часы, Переключатель управления сиденьем водителя/пассажира, модуль электропривода багажника, переключатель управления задним сиденьем (левое/правое), Внешняя ручка смарт-ключа водителя/пассажира, наружная ручка заднего смарт-ключа, левая/правая, Блок предупреждения о столкновении в слепой зоне, левый/правый |
| P/SEAT (RR LH) 2 | 25A | Задний левый модуль управления IMS |
| P/SEAT (DRV) 2 | 25A | Драйвер модуля управления IMS |
| P/WINDOW (RH) | 30A | Модуль электрического стеклоподъемника пассажира, правый модуль заднего электрического стеклоподъемника |
| MODULE 6 | 10A | Переключатель аварийной панели, левый/правый блок предупреждения о столкновении в слепых зонах, блок ECS, переключатель на передней консоли, передняя камера, Модуль наклона рулевого управления и телескопический модуль |
| MODULE 10 | 10A | Контроллер охлаждающего вентилятора (BLDC), переключатель консоли заднего сиденья, монитор кругового обзора, Система предотвращения столкновений при парковке |
| MODULE 3 | 10A | ШЛЮЗ (B+ (MCU)), разъем канала передачи данных, аварийный выключатель |
| SUNROOF | 25A | Люк Мотор |
| P/SEAT (PASS) 2 | 25A | Модуль управления пассажирским IMS |
| P/SEAT (RR LH) 1 | 30A | Задний левый модуль управления IMS. Левое заднее электронное реле сиденья с электроприводом. |
| MODULE 8 | 15A | Левая/правая фара, модуль устройства автоматического регулирования угла наклона фар |
| MODULE 14 | 10A | Электропривод наружного зеркала с электроприводом |
| POWER HANDLE | 15A | Модуль наклона рулевого управления и телескопический модуль |
| P/SEAT (PASS) 1 | 30A | Модуль управления IMS пассажира, блок поясничной опоры пассажира |
| P/WINDOW (LH) | 30A | Модуль электрического стеклоподъемника водителя, модуль заднего электрического стеклоподъемника, левый |
| A/BAG IND | 10A | Комбинация приборов, передний контроллер кондиционера |
| MODULE 15 | 10A | Наружное зеркало с пассажирским электроприводом |
| CURTAIN | 15A | Модуль управления IBU |
| MODULE 4 | 10A | Металлический основной блок (плата № 1 — реле розетки), аналоговые часы, модуль управления IBU, лампа потолочной консоли, Разъем AUX и USB, усилитель, электронный рычаг переключения банкомата, переднее беспроводное зарядное устройство, передний лоток, левый/правый индикатор настроения, Лампа передней/задней консоли, головное устройство аудио/видео и навигации, задний переключатель аудиосистемы, блок кругового обзора, Система предотвращения столкновений при парковке |
| ROOM LAMP | 10A | Лампа потолочной консоли, передняя/задняя левая/правая косметическая лампа, лампа салона, задняя левая/правая персональная лампа, лампа перчаточного ящика, Передняя лампа для ног, левая/правая, передняя лампа освещения, левая/правая, лампа освещения багажного отделения, левая/правая, лампа для ног на сиденье водителя/пассажира, Лампа внутренней ручки двери водителя/пассажира, главный выключатель крышки багажника, декоративная лампа двери водителя/пассажира, Лампа декоративной подсветки задней двери, левая/правая, лампа внутренней ручки задней двери, левая/правая |
| P/SEAT (DRV) 1 | 30A | Модуль управления IMS водителя, блок поясничной опоры водителя |
| CLUSTER | 10A | Комбинация приборов, проекционный дисплей |
| PRE-SAFETY SEAT BELT | 10A | Предварительно активный ремень безопасности |
| GATEWAY | 10A | GATEWAY (IG1 (MCU)) |
| BRAKE SWITCH | 10A | Выключатель стоп-сигналов, модуль управления IBU |
| IBU 2 | 10A | Кнопка запуска/остановки |
| IBU 1 | 15A | Модуль управления IBU |
| MODULE 12 | 10A | Модуль двери водителя/пассажира, модуль задней двери, левая/правая |
| MODULE 9 | 10A | Многофункциональный переключатель |
| E-SHIFTER 1 | 10A | Электронный рычаг переключения банкомата |
| MULTI MEDIA 3 | 10A | Задний аудиопереключатель, задний разъем USB, клавиатура |
| MODULE 11 | 10A | Модуль управления IBU |
| HEATED STEERING | 20A | Модуль управления IBU |
| MULTI MEDIA 1 | 30A | Предохранитель - МУЛЬТИ МЕДИА2, МУЛЬТИ МЕДИА3 |
| A/C 3 | 10A | Блок с металлическим сердечником (плата №1 — реле вентилятора), датчик CO2, задний дополнительный распределительный блок (реле заднего вентилятора), Модуль управления кондиционером, передний датчик температуры в салоне, передний контроллер кондиционера, ионизатор |
| MULTI MEDIA 2 | 15A | Головное устройство аудио/видео и навигации |
| POWER OUTLET 5 | 15A | Передняя розетка, правая |
| POWER OUTLET 6 | 20A | Передняя левая розетка |

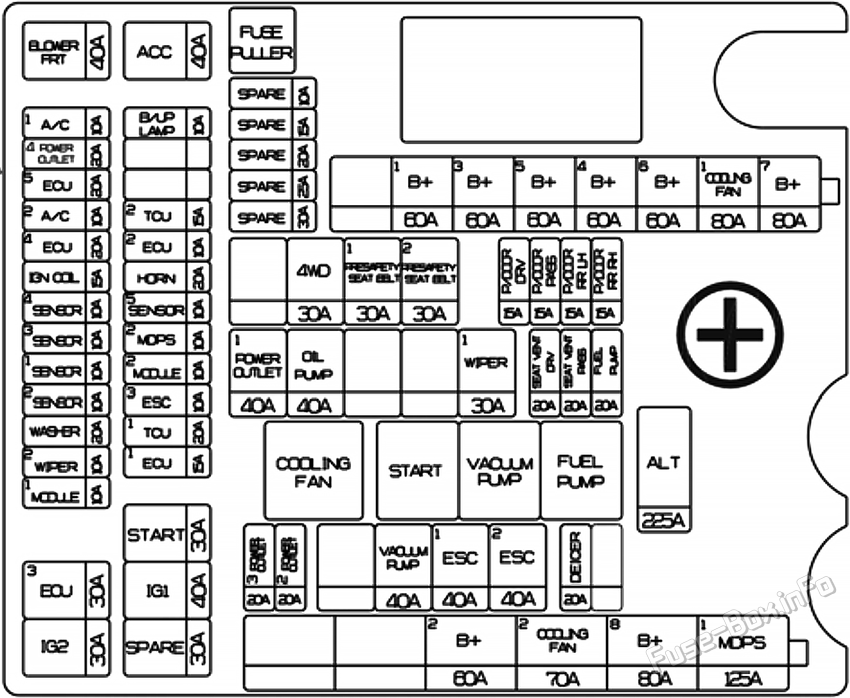

Схема блока предохранителей в моторном отсеке
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| ALT | 200A | Генератор, многопредохранитель (BATT) — B+7, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1, B+6, B+5, B+4, B+3, B+1, (Предохранитель — стеклоочиститель1, ТОПЛИВНЫЙ НАСОС, РОЗЕТКА ПИТАНИЯ1, 4WD, РЕМЕНЬ ПРЕДОХРАНИТЕЛЬНОЙ БЕЗОПАСНОСТИ 1, РЕМЕНЬ ПРЕДОХРАНИТЕЛЬНОЙ БЕЗОПАСНОСТИ 2, P/DOOR DRV, P/DOOR PASS, P/DOOR RR LH, P/DOOR RR RH, SEAT VENT DRV, SEAT VENT PASS) |
| B+ 1 | 60A | IGPM (Предохранитель - ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, МОДУЛЬ14, МОДУЛЬ15, Устройство автоматического отключения тока утечки) (Предохранитель - НОМЕРНАЯ ЛАМПА, ПАМЯТЬ1), МУЛЬТИМЕДИА1, МУЛЬТИМЕДИА2, МУЛЬТИМЕДИА3) |
| B+ 3 | 60A | IGPM (IPS2/IPS3, Предохранитель – МОДУЛЬ3, E-SHIFTER1) |
| B+ 5 | 60A | IGPM (Предохранитель - P/SEAT (RR LH) 2, P/SEAT (DRV) 2, P/WIN-DOW (RH), ЛЮК, P/SEAT (PASS) 2, P/SEAT (RR LH) 1) |
| B+ 4 | 60A | IGPM (IPS4/IPS8/IPS9/IPS10, Предохранитель — IBU1, IBU2, MODULE12) |
| B+ 6 | 60A | Блок с металлическим сердечником (предохранитель печатной платы №1 — ECU3, IG2, MODULE1) |
| B+ 7 | 80A | Блок с металлическим сердечником (предохранитель печатной платы № 2 — ACC, лампа B/UP, звуковой сигнал) |
| B+ 2 | 60A | IGPM (Предохранитель - P/SEAT (DRV) 1, P/SEAT (PASS) 1, P/WIN-DOW LH, ШТОРА, РУЧКА ПИТАНИЯ) |
| B+ 8 | 80A | Блок с металлическим сердечником (предохранитель печатной платы №1 — BLOWER FRT, POWER OUTLET4, A/C2) |
| MDPS 1 | 125A | Отдел МДПС |
| POWER OUTLET 3 | 20A | Передняя розетка и прикуриватель |
| POWER OUTLET 2 | 20A | Передняя розетка и прикуриватель |
| VACUUM PUMP | 40A | 3.3 T-GDI: Реле вакуумного насоса |
| ESC 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| ESC 2 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| DEICER | 20A | Реле переднего антиобледенителя |
| POWER OUTLET 1 | 40A | Реле силовой розетки |
| FUEL PUMP | 20A | Реле топливного насоса |
| WIPER 1 | 30A | Мотор стеклоочистителя |
| SEAT VENT DRV | 20A | Модуль CCS водителя, модуль управления подогревом сиденья водителя |
| SEAT VENT PASS | 20A | Модуль CCS пассажира, модуль управления подогревом пассажирского сиденья |
| 4WD | 30A | 4WD ECM |
| PRESAFETY SEAT BELT 1 | 30A | Предварительно активный ремень безопасности |
| PRESAFETY SEAT BELT 2 | 30A | Предварительно активный ремень безопасности |
| P/DOOR DRV | 15A | Защелка двери водителя |
| P/DOOR PASS | 15A | Защелка пассажирской двери |
| P/DOOR RR LH | 15A | Защелка задней двери левая |
| P/DOOR RR RH | 15A | Защелка задней двери правая |
| IG2 | 30A | Реле IG2 |
| ECU 3 | 30A | Реле управления двигателем |
| MODULE 1 | 10A | ECM 4WD, активная воздушная заслонка, радар интеллектуального круиз-контроля |
| WIPER 2 | 10A | Реле стеклоочистителя |
| WASHER | 20A | Реле омывателя |
| SENSOR 2 | 10A | 3.3 T-GDI: датчик кислорода №1/№2/№3/#4, электромагнитный клапан управления RCV, электронный термостат 5.0 GDI: датчик кислорода №1/№2/№3/#4, электронный термостат |
| SENSOR 1 | 10A | 3.3 T-GDI: Клапан управления маслом №1/#2/#3/#4 (впуск/выпуск), электромагнитный клапан управления продувкой, Электромагнитный клапан давления масла, клапан закрытия канистры 5.0 GDI: масляный регулирующий клапан №1/№2/№3/№4 (впускной/выпускной), электромагнитный клапан управления продувкой, клапан закрытия канистры |
| SENSOR 3 | 10A | Задний распределительный блок (реле топливного насоса) |
| SENSOR 4 | 10A | 5.0 GDI: Датчик положения распределительного вала №1/№2/№3/№4 (впускной/выпускной) |
| IGN COIL | 15A | 3.3 T-GDI: Катушка зажигания №1/№2/№3/№4/№5/#6 5.0 GDI: катушка зажигания №1/#2/#3/#4/#5/#6/#7/#8 |
| ECU 4 | 20A | ECM |
| ECU 5 | 20A | ECM |
| A/C 2 | 10A | Реле компа кондиционера |
| POWER OUTLET 4 | 20A | Реле розетки №2 |
| A/C1 | 10A | Модуль управления кондиционером |
| BLOWER FRT | 40A | Реле переднего вентилятора |
| IG 1 | 40A | Реле IG1 |
| START | 30A | Распределительный блок в моторном отсеке (пусковое реле) |
| ECU 1 | 15A | ECM |
| TCU 1 | 20A | TCM |
| ESC 3 | 10A | Модуль управления ESC |
| M0DULE 2 | 10A | ECM 4WD, активная воздушная заслонка, радар интеллектуального круиз-контроля |
| MDPS 2 | 10A | Блок MDPS, датчик угла поворота рулевого колеса |
| SENSOR 5 | 10A | 3.3 T-GDI: Распределительный блок в моторном отсеке (вакуумный насос-реле), вакуумный переключатель тормозной системы |
| HORN | 20A | Реле звукового сигнала |
| ECU 2 | 10A | ECM |
| TCU 2 | 15A | TCM, реле лампы B/UP, реле P/N |
| B/UP LAMP | 10A | Реле лампы заднего хода |
| ACC | 40A | Реле АСС |

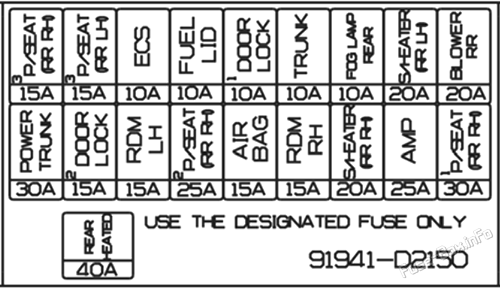

Схема блока предохранителей багажника
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| REAR HEATED | 40A | Реле заднего обогревателя |
| POWER TRUNK | 30A | Модуль силового багажника |
| DOOR LOCK 2 | 15A | Модуль пассажирской двери |
| RDM LH | 15A | Модуль задней двери, левый |
| P/SEAT (RR RH) 2 | 25A | Задний правый модуль управления IMS |
| AIR BAG | 15A | Реле подушки безопасности |
| RDM RH | 15A | Модуль задней двери правый |
| S/H EATER (RR RH) | 20A | Задний правый модуль CCS, правый модуль управления обогревателем заднего сиденья |
| AMP | 25A | AMP (Премиум, Премиум Высокий) |
| P/SEAT (RR RH) 1 | 30A | Задний правый модуль управления IMS, правое заднее электронное реле сиденья с электроприводом |
| P/SEAT (RR RH) 3 | 15A | Правый модуль поясничной опоры заднего сиденья |
| P/SEAT (RR LH) 3 | 15A | Модуль поясничной опоры заднего сиденья, левый |
| ECS | 10A | Блок ECS |
| FUEL LID | 10A | Реле открытия крышки топливного бака, лючок бензобака и переключатель крышки багажника |
| DOOR LOCK 1 | 10A | Модуль двери водителя |
| TRUNK | 10A | Реле крышки багажника |
| S/H EATER (RR LH) | 20A | Задний левый модуль CCS, левый модуль управления обогревателем заднего сиденья |
| BLOWER RR | 20A | Реле заднего вентилятора |

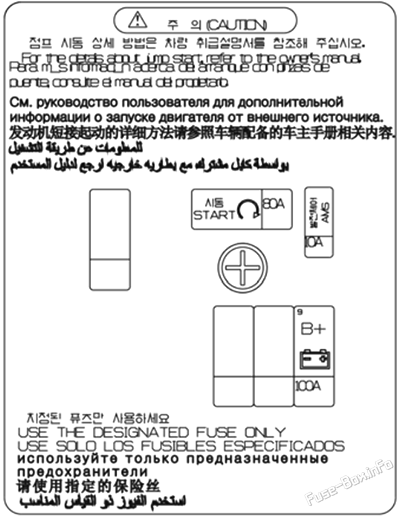

Соединительный блок аккумуляторной батареи
| Название предохранителя | Усилители | Цепь защищена |
|---|---|---|
| B+ 9 | 100A | Задний дополнительный распределительный блок (предохранитель — ЗАДНИЙ ОБОГРЕВ, ЭЛЕКТРОПРИВОД БАГАЖНИКА, ДВЕРНОЙ ЗАМОК2, RDM левый, P/SEAT (RR RH) 2, ПОДУШКА БЕЗОПАСНОСТИ, RDM RH, AMP, S/HEATER (RH RH), P/SEAT (RH RH) 1, P/SEAT (RH RH) 3, P/SEAT (RH RH) 3, ECS, КРЫШКА ТОПЛИВА, ДВЕРНОЙ ЗАМОК1, БАГАЖНИК, S/ОБОГРЕВАТЕЛЬ (ЗАД ЛЕВ), ОБОГРЕВАТЕЛЬ ЗАД) |
| START | 80A | Блок с металлическим сердечником (предохранитель печатной платы №2 — START, ECU1, TCU1, IG1) |
| AMS | 10A | Датчик батареи |
Дополнительная информация: Genesis G90 (2017-2022 гг.)
Предохранители и реле genesis g90 2017 2022: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
