Предохранители и реле Genesis G90 (2023-2026)

Схемы относятся к указанным годам и вариантам Genesis G90 (2023-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Genesis.



В статье рассмотрено второе поколение Genesis G90 (RS4), выпускаемое с 2023 года. Для Genesis G90 2023, 2024, 2025 и 2026 годов приведены схемы блоков, их расположение в автомобиле, а также назначение предохранителей и реле.

Схема предохранителей Genesis G90 2023-2026

Genesis G90 (2023-2026)

Расположение блоков предохранителей

Блок предохранителей в салоне

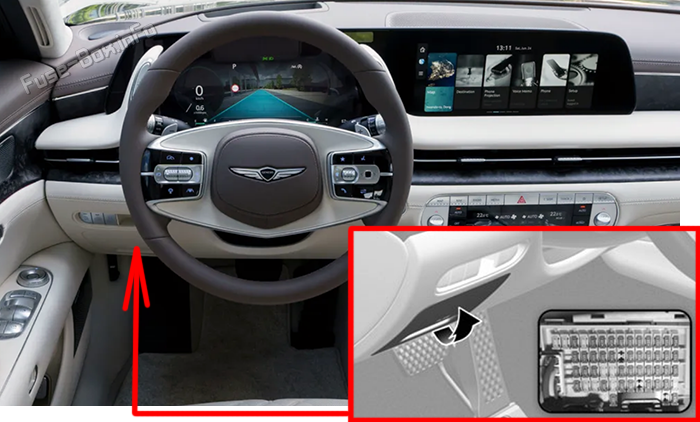

Расположение предохранителей в салоне: Genesis G90 (2023-2026)

Блоки предохранителей в моторном отсеке

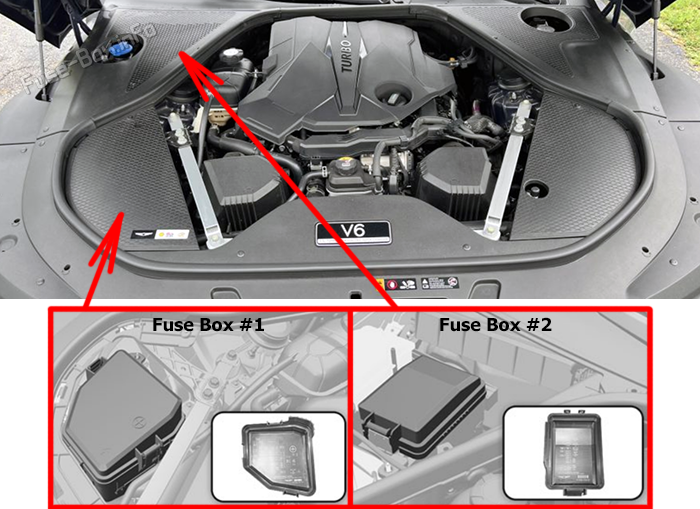

Расположение предохранителей в моторном отсеке: Genesis G90 (2023-2026)

Блоки предохранителей в багажном отделении

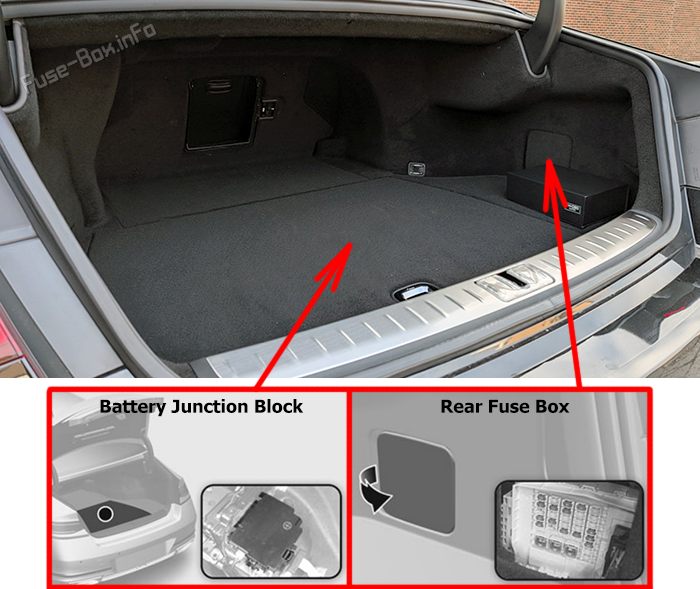

Расположение предохранителей в багажном отделении: Genesis G90 (2023-2026)

Схемы блоков предохранителей

Схема блока предохранителей в салоне

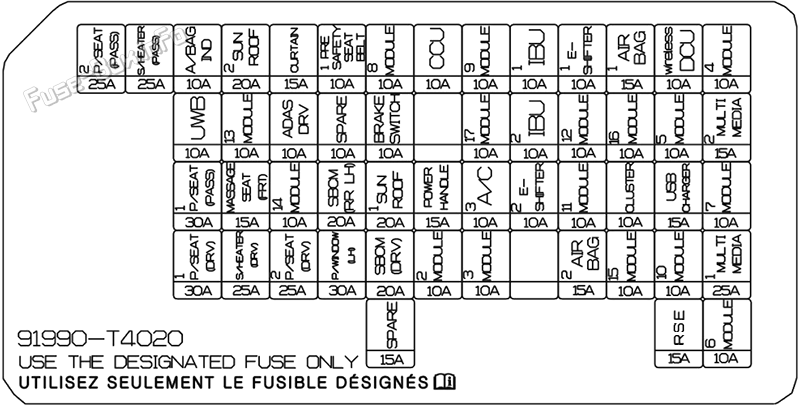

Схема блока предохранителей панели приборов: Genesis G90 (2023-2026)

Назначение предохранителей в салонном блоке (2023-2026 годы)
Обозначение предохранителяНоминалЗащищаемая цепь
P/SEAT (PASS)225Aмодуль электропривода сиденья пассажира
S/HEATER (PASS)25Aмодуль электропривода сиденья пассажира
A/BAG IND10Aпотолочная консоль
UWB10Aблок BLE, внутренние блоки UWB №1/№2/№3, внутренний блок UWB, задние блоки UWB LH/RH, передние блоки UWB LH/RH
P/SEAT (PASS) 130Aмодуль электропривода сиденья пассажира
P/SEAT (DRV) 130Aмодуль электропривода сиденья водителя
SUNROOF220Aконтроллер задней секции люка
MODULE1310Aэлектрохромное зеркало, диагностический разъём, контроллер передней климатической системы, модуль управления климатической системой, AMP, клавиатура CCIC, беспроводное зарядное устройство для смартфона, дополнительный усилитель AMP, LDC (вход IG1), головное устройство CCIC, задний распределительный блок (LDC - вход IG1), модули электропривода сидений водителя и пассажира, блоки CCS задних сидений LH/RH, модули управления обогревом задних сидений LH/RH, модули электропривода задних сидений LH/RH, беспроводное зарядное устройство задней консоли, УФ-лампа задней консоли, сенсорный экран подлокотника, AMP
MASSAGE SEAT (FRT)15Aблоки поясничной опоры сидений водителя и пассажира, блок массажа ног пассажира
S/HEATER (DRV)25Aмодуль электропривода сиденья водителя
CURTAIN15AIBU
ADAS DRV110Aблок ADAS (движение)
MODULE 1410Aнаружные ручки дверей водителя и пассажира, наружные ручки задних дверей LH/RH
P/SEAT (DRV)225Aмодуль электропривода сиденья водителя
PRESAFETY SEAT BELT110Aблок превентивного натяжения ремней безопасности
SBCM (RR LH)20Aзадний блок SBCM LH
P/WINDOW (LH)30Aмодуль безопасного стеклоподъёмника водителя, модуль безопасного заднего стеклоподъёмника LH
MODULE810Aблок ADAS (парковка), центральная панель управления, головное устройство CCIC, лампа лотка задней консоли, переключатель дистанционного управления задней консоли, комбинация приборов, УФ-лампа задней консоли
BRAKE SWITCH10AIBU, выключатель стоп-сигналов
SUNROOF120Aконтроллер люка
SBCM (DRV)20Aблок SBCM водителя
CCU110Aecu
POWER HANDLE15Aмеханизм регулировки рулевой колонки по наклону и вылету
MODULE210Aконтроллер передней климатической системы, многофункциональный переключатель, фары LH/RH
MODULE910Aмногофункциональный переключатель, диагностический разъём, клавиатура CCIC, датчик дождя, переключатель стеклоподъёмника водителя, переключатель электропривода наружного зеркала водителя
CCU210Aвыключатель стоп-сигналов, CCU
A/C310Aмодуль управления климатической системой, контроллер передней климатической системы, датчик температуры в салоне, дополнительный распределительный блок моторного отсека (реле PTC HEATER №1/№2) задний распределительный блок (реле заднего вентилятора)
MODULE310AIBU, IAU
IBU110AIBU, IAU
IBU210AIBU, блок управления BMS
E-SHIFTER210Aповоротный селектор АКПП
E-SHIFTER110Aповоротный селектор АКПП
MODULE1210Aзадние угловые радары LH/RH, блок ECS, пневматический блок ECS, AWD ECU, модуль RWS, блок ADAS (парковка), IBU, переключатель в панели приборов, механизм регулировки рулевой колонки по наклону и вылету, фронтальная камера (ADAS)
MODULE1110Aпереключатель стеклоподъёмника водителя, многофункциональный переключатель, IAU
AIRBAG215Aблок управления SRS, датчик присутствия пассажира
AIRBAG 115Aблок управления SRS
MODULE1610Aконтурная подсветка передней консоли №1/2, подсветка декоративных накладок LH/RH, блок контурной подсветки, контурная подсветка потолка №1/2, контурная подсветка накладок дверей водителя и пассажира, контурная подсветка накладок задних дверей LH/RH, блок ADAS (парковка)
CLUSTER10Aкомбинация приборов, проекционный дисплей
MODULE1510Aблок ADAS (движение)
Wireless DCU10Aдоменный блок управления
MODULE510Aшторка задней двери, датчик системы контроля пассажиров сзади (ROA), часовая пружина рулевого колеса, переключатель передней консоли, модуль активных воздушных заслонок, механизм регулировки рулевой колонки по наклону и вылету
USB CHARGER15Aразъём заднего USB-зарядного устройства
MODULE1010AIAU, CCU, IBU, поворотный селектор АКПП, LDC (вход ACC), лампа консоли подлокотника, доменный блок управления, задний распределительный блок (LDC - вход ACC), дополнительный распределительный блок моторного отсека (реле розетки питания)
MODULE410Aиндикатор охранной системы, модуль управления климатической системой, проекционный дисплей, контроллер передней климатической системы
MULTIMEDIA215Aцентральная панель управления, мультимедийный разъём задней консоли, переключатель дистанционного управления задней консоли
MODULE710Aбеспроводное зарядное устройство для смартфона, беспроводное зарядное устройство задней консоли, передние угловые радары LH/RH, задние угловые радары LH/RH
MULTIMEDIA125Aголовное устройство CCIC
MODULE610Aсенсорный экран подлокотника, комбинация приборов, контроллер передней климатической системы, проекционный дисплей
RSE15A2026: блок ccRC

Блоки предохранителей в моторном отсеке

Блок предохранителей № 1

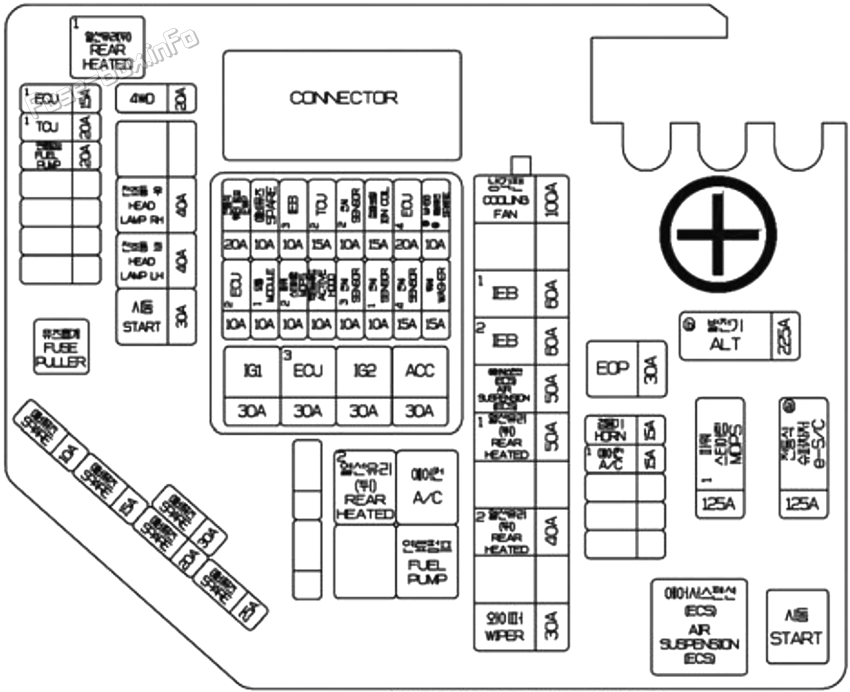

Схема подкапотного блока предохранителей №1: Genesis G90 (2023-2026)

Назначение предохранителей в блоке № 1 моторного отсека (2023-2026 годы)
Обозначение предохранителяНоминалЗащищаемая цепь
ALT225Aгенератор
MDPS1125Aблок MDPS
e-S/C125Aдля Mild HEV: блок электрического нагнетателя (питание)
COOLING FAN100Aэлектродвигатель вентилятора охлаждения
IEB160Aблок IEB
IEB260Aблок IEB
AIR SUSPENSION (ECS)50Aреле пневматической подвески (ECS)
REAR HEATED150Aреле обогрева заднего стекла №1
REAR HEATED240Aреле обогрева заднего стекла №2
WIPER30Aэлектродвигатель стеклоочистителя
EOP30Aэлектрический масляный насос
HEAD LAMP RH40Aфара RH
HEAD LAMP LH40Aфара LH
START30Aреле стартера
HORN15Aблок PCB (реле звукового сигнала)
A/C115Aреле кондиционера
ECU115AECM
TCU120ATCM
FUEL PUMP20Aреле топливного насоса
4WD20AAWD ECU
IG130Aреле IG1
ECU330Aреле управления двигателем
IG230Aреле IG2
ACC30Aреле ACC
ECU210AECM
EWP20 Aэлектрический насос охлаждающей жидкости
MODULE110Aпередний радар, передние угловые радары LH/RH
MDPS210Aблок MDPS
IEB310Aблок IEB
TCU215ATCM, реле P/N, электрический масляный насос
SENSOR310Aдатчик кислорода №1 (B1/S1), датчик кислорода №2 (B2/S1)
SENSOR210Aдатчик кислорода №3 (B1/S2), датчик кислорода №4 (B2/S2), электромагнитный клапан продувки адсорбера, электромагнитный клапан масляного насоса, клапан закрытия адсорбера, клапаны управления фазами впуска №1/№2, клапаны управления фазами выпуска №1/№2, электромагнитные клапаны управления RCV №1/№2, распределительный блок моторного отсека (реле кондиционера)
SENSOR110Aраспределительный блок моторного отсека (реле топливного насоса), форсунки №1/№2/№3/№4/№5/№6 (MPI)
IGN COIL15Aкатушки зажигания №1/№2/№3/№4/№5/№6
SENSOR415Aэлектродвигатель вентилятора охлаждения, блок электрического нагнетателя (сигнал)
ECU420AECM
WASHER15Aреле омывателя
MHSG10Aдля Mild HEV: стартер-генератор системы Mild Hybrid (сигнал)

Блок предохранителей № 2

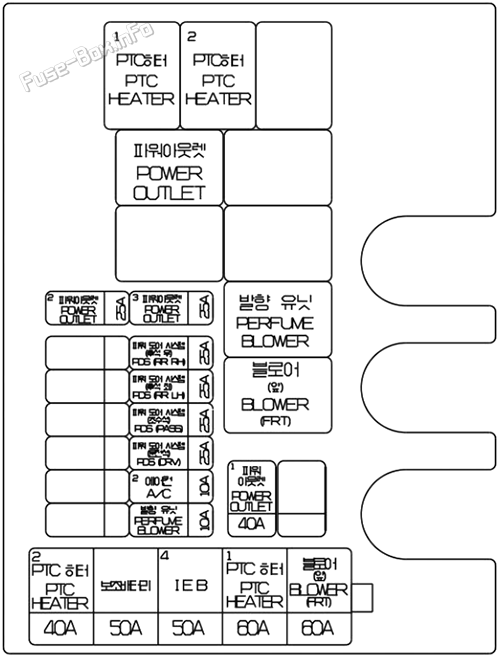

Схема подкапотного блока предохранителей №2: Genesis G90 (2023-2026)

Назначение предохранителей в блоке № 2 моторного отсека (2023-2026 годы)
Обозначение предохранителяНоминалЗащищаемая цепь
BLOWER (FRT)60Aреле переднего вентилятора
PTC HEATER160Aреле нагревателя PTC №1
IEB450Aблок IEB
PTC HEATER240Aреле нагревателя PTC №2
POWER OUTLET140Aреле розетки питания
POWER OUTLET225Aпередняя розетка питания
POWER OUTLET325Aзадняя розетка питания, розетка питания задней консоли
PDS (RR RH)25Aпривод доводчика задней двери RH
PDS (RR LH)25Aпривод доводчика задней двери LH
PDS (PASS)25Aпривод доводчика двери пассажира
PDS (DRV)25Aпривод доводчика двери водителя
A/C210Aреле переднего вентилятора, реле вентилятора ароматизатора
PERFUME BLOWER10Aреле вентилятора ароматизатора

Схема блока предохранителей в багажном отделении

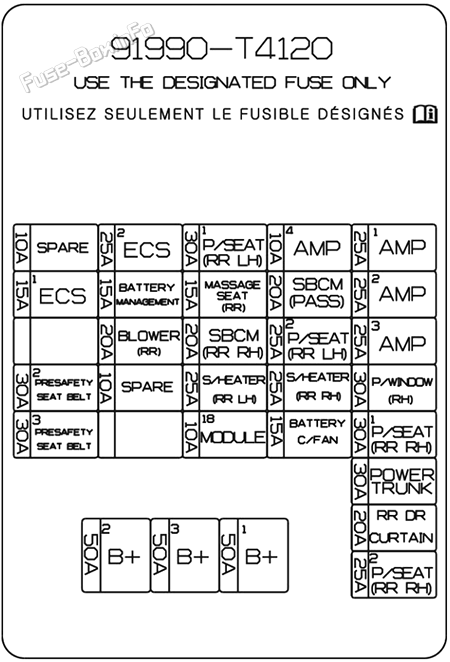

Схема блока предохранителей багажного отделения: Genesis G90 (2023-2026)

Назначение предохранителей в блоке багажного отделения (2023-2026 годы)
Обозначение предохранителяНоминалЗащищаемая цепь
B+250Aраспределительный блок ICU (IPS4, IPS5, предохранители: E-SHIFTER1, BRAKE SWITCH, IBU1, UWB, MODULE9, CCU1, AIR BAG1)
B+350Aраспределительный блок ICU (1PS1/IPS6/IPS7/IPS8)
B+150Aраспределительный блок ICU (LDC, реле фиксации длительной нагрузки, реле фиксации кратковременной нагрузки)
ECS115Aблок ECS, пневматический блок ECS
PRESAFETY SEAT BELT230Aблок превентивного натяжения ремней безопасности
PRESAFETY SEAT BELT330Aблок превентивного натяжения ремней безопасности
ECS225Aпневматический блок ECS
BATTERY MANAGEMENT15Aблок управления BMS
BLOWER (RR)20Aреле заднего вентилятора
P/SEAT (RR LH)130Aмодуль электропривода заднего сиденья LH
MASSAGE SEAT (RR)15Aблоки поясничной опоры задних сидений LH/RH
SBCM (RR RH)20Aзадний блок SBCM RH
S/HEATER (RR LH)25Aмодуль электропривода заднего сиденья LH, блок CCS заднего сиденья LH, модуль управления обогревом заднего сиденья LH
MODULE1810Aпереключатели электропривода сидений водителя и пассажира, модули электропривода сидений водителя и пассажира, блоки поясничной опоры сидений водителя и пассажира, блок массажа ног пассажира, переключатели задней консоли LH/RH, модули электропривода задних сидений LH/RH, блоки поясничной опоры задних сидений LH/RH, блок PTL
AMP410AAMP, дополнительный усилитель AMP
SBCM (PASS)20Aблок SBCM пассажира
P/SEAT (RR LH)225Aмодуль электропривода заднего сиденья LH
S/HEATER (RR RH)25Aмодуль электропривода заднего сиденья RH, блок CCS заднего сиденья RH, модуль управления обогревом заднего сиденья RH
BATTERY C/FAN15Aвентилятор охлаждения BMS
AMP125AAMP
AMP225AAMP
AMP325Aдополнительный усилитель AMP
P/WINDOW (RH)30Aмодуль безопасного стеклоподъёмника пассажира, модуль безопасного заднего стеклоподъёмника LH
P/SEAT (RR RH)130Aмодуль электропривода заднего сиденья RH
POWER TRUNK30Aблок PTL
RR DR CURTAIN20Aшторка задней двери
P/SEAT (RR RH)225Aмодуль электропривода заднего сиденья RH

Распределительный блок аккумуляторной батареи

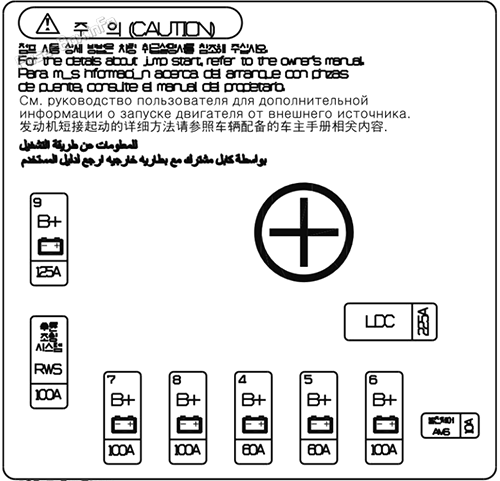

Схема распределительного блока аккумуляторной батареи: Genesis G90 (2023-2026)

Распределительный блок аккумуляторной батареи
Обозначение предохранителяНоминалЗащищаемая цепь
LDC225Aдля Mild HEV: аккумуляторная система (понижающий DC-DC преобразователь)
AMS10Aдатчик аккумуляторной батареи 12 В
B+6100Aзадний распределительный блок (предохранители: P/WINDOW (RH), BATTERY C/ FAN, P/SEAT (RR RH)1, P/SEAT (RR RH)2, S/HEATER (RR RH), POWER TRUNK, RR DR CURTAIN, B+1)
B+560Aраспределительный блок ICU (предохранители: P/SEAT (PASS)1, P/SEAT (PASS)2, MASSAGE SEAT (FRT), ADAS DRV1, S/HEATER (PASS), CURTAIN, SUNROOF2, MODULE14)
B+460Aраспределительный блок ICU (предохранители: SBCM (DRV), SBCM (RR LH), SUNROOF1, P/SEAT (DRV)1, P/SEAT (DRV)2, POWER HANDLE, S/HEATER (DRV), P/WINDOW (LH))
B+8100Aзадний распределительный блок (LDC, предохранители: PRESAFETY SEAT BELT2, ECS1, ECS2, PRESAFETY SEAT BELT3, BATTERY MANAGEMENT)
B+7100Aзадний распределительный блок (предохранители:SBCM (PASS), SBCM (RR RH), P/SEAT (RR LH)1, P/SEAT (RR LH)2, S/HEATER (RR LH), MASSAGE SEAT (RR), BLOWER (RR), MODULE18, B+2, B+3)
RWS100Aмодуль RWS
B+9125Aраспределительный блок моторного отсека (предохранители: HEAD LAMP LH, START, TCU1, 4WD, HEAD LAMP RH, ECU1, FUEL PUMP, ECU3)
