Предохранители и реле Hyundai Sonata (DN8, 2020-2022…)

Схемы относятся к указанным годам и вариантам Hyundai Sonata (DN8, 2020-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Sonata 2020-2022 гг.…

Расположение предохранителей Hyundai Sonata 2020-2022 гг.…

Предохранитель прикуривателя (розетки) в Hyundai Sonata находится в блоке предохранителей панели приборов (см. предохранитель «РОЗЕТКА»).

Расположение блока предохранителей

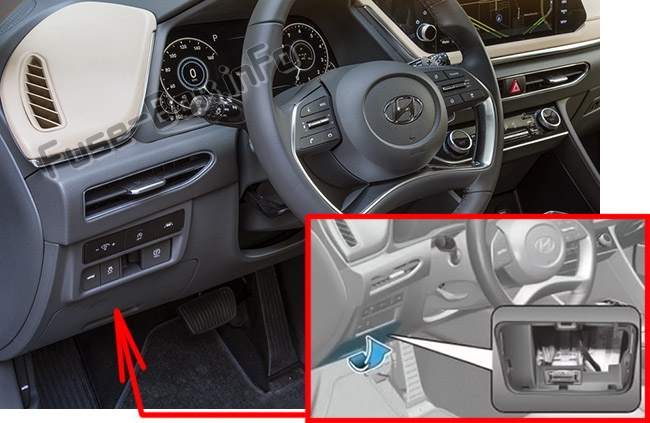

Блок предохранителей в салоне

Он расположен за крышкой слева от руля.Блок предохранителей в салоне

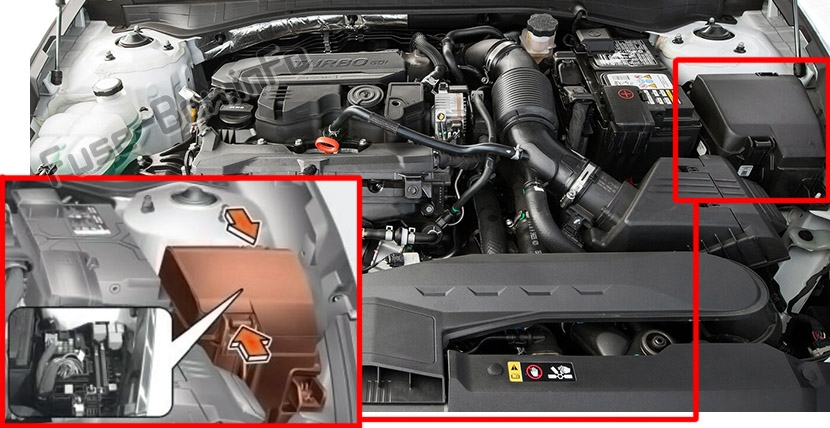

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

2020-2022 гг.

Схема блока предохранителей панели приборов

Схема блока предохранителей панели приборов

Назначение предохранителей в панели приборов (2020)
NameAmpЦепь защищена
S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ)25AМодуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией
СТВОЛ10AСоединительный блок ICU (реле крышки багажника)
ЗАМОК20AСоединительный блок ICU (реле дверного замка, реле отпирания двери, двухоборотный реле отпирания)
МОДУЛЬ17.5AКлюч соленоид
МОДУЛЬ310AМодуль двери водителя, блок релаксации сиденья пассажира, выключатель аварийной сигнализации, выключатель аварийной панели (вверху), блок передней лампы настроения, кнопочный переключатель пуска/остановки, внешняя ручка смарт-ключа водителя/пассажира
S/НАГРЕВАТЕЛЬ (RR)25AМодуль управления обогревателем заднего сиденья
П/СИДЕНЬЕ (ПРОХОД)30AРучной переключатель пассажирского сиденья, блок релаксации пассажирского сиденья
МОДУЛЬ 610AМодуль водительской двери
БЕЗОПАСНОСТЬ P/ОКНА (ПРАВ.)30AМодуль стеклоподъемника безопасности пассажира, переключатель правого заднего стеклоподъемника
П/СИДЕНЬЕ (ДРВ)30AРучной переключатель сиденья водителя, модуль IMS водителя
IBU115AIBU, модуль NFC двери водителя/пассажира, IAU, блок BLE, замок зажигания
AMP25AAMP, преобразователь постоянного тока в постоянный (AMP)
БЕЗОПАСНОСТЬ P / ОКНО (ЛЕВОЕ)30AМодуль электрического стеклоподъемника безопасности водителя, переключатель электрического стеклоподъемника заднего левого колеса
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ10AIBU, выключатель стоп-сигнала
ЛЮК НА КРЫШЕ220AПанорамный люк, разъем канала передачи данных
ПОДУШКА ВОЗДУХА210AМодуль управления SRS
ПОДУШКА БЕЗОПАСНОСТИ115AМодуль управления SRS, датчик присутствия пассажира
Э-ШИФТЕР110ASCU, рычаг переключения передач электронного банкомата
ПАМЯТЬ10AМодуль IMS водителя, индикатор безопасности, переключатель кондиционера, наружное зеркало с электроприводом для водителя и пассажира, модуль управления кондиционером, комбинация приборов, датчик дождя, проекционный дисплей
МУЛЬТИМЕДИА15AАудио, головное устройство A/V и навигации, преобразователь постоянного тока в постоянный (AMP/Audio)
ЛЮК КРЫШИ120AПанорамный люк
МОДУЛЬ 710AПереключатель передней консоли, блок помощи при удержании полосы движения, IBU, переключатель аварийной площадки (вверх/вниз), блок помощи при предотвращении столкновений при парковке, блок интеллектуальной помощи при парковке с дистанционным управлением
МОДУЛЬ510AВыключатель стоп-сигнала
МОДУЛЬ810AМодуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией, блок релаксации пассажирского сиденья, усилитель, модуль управления обогревателем заднего сиденья, модуль IMS водителя, головное устройство аудио, аудио/видео и навигации
Э-ШИФТЕР210ASCU, рычаг переключения передач электронного банкомата
МОДУЛЬ210AIAU, блок предотвращения столкновений при парковке, двигатель вентилятора охлаждения, блок расслабления пассажирского сиденья, модуль управления обогревателем заднего сиденья
MDPS7.5AБлок МСПП
A/C7.5AМодуль управления кондиционером, переключатель кондиционера, соединительный блок E/R (реле вентилятора, реле нагревателя PTC)
МОДУЛЬ 410AПереднее зарядное устройство USB, Заднее зарядное устройство USB, AMP, IBU, IAU, Блок помощи при парковке для предотвращения столкновений, Аудио, Преобразователь постоянного тока в постоянный (AMP/Audio), Аудио/видео и навигация, Головное устройство, Блок монитора кругового обзора
МОДУЛЬ 97.5AIBU
КЛАСТЕР10AКомбинация приборов, проекционный дисплей
ШАЙБА15AМногофункциональный переключатель
НАЧАЛО7.5APCM/ECM, соединительный блок E/R (пусковое реле), соединительный блок ICU (реле B/сигнализации)
РОЗЕТКА20AПередняя розетка
IBU27.5AIBU
A/СУМКА ИНД.7.5AКомбинация приборов, лампа на потолочной консоли (лампа)

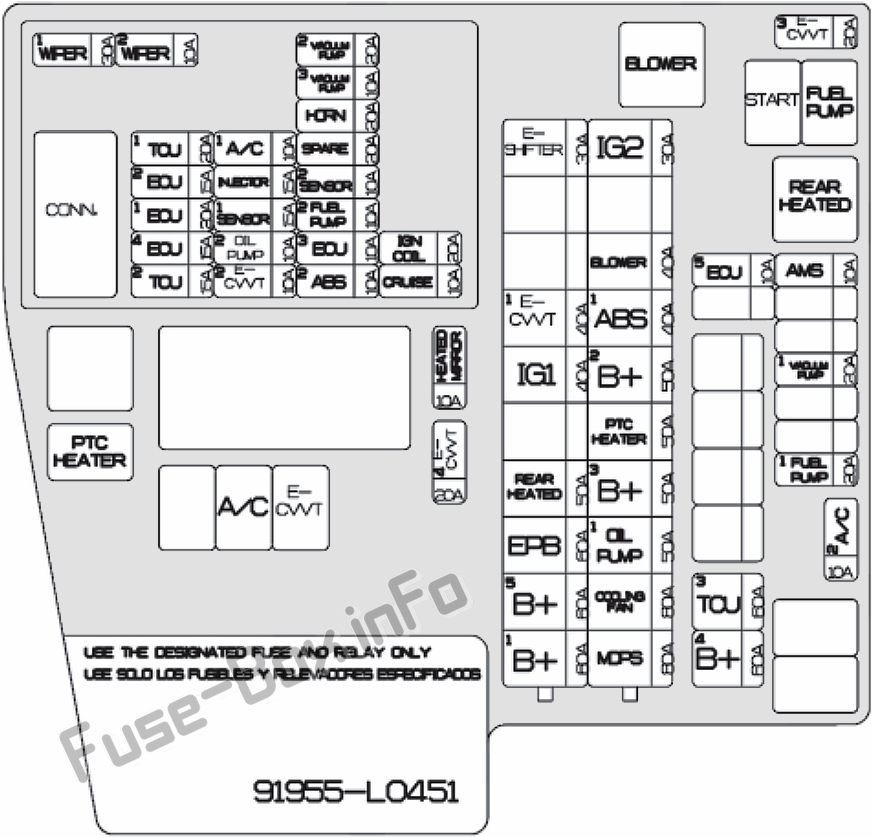

Схема блока предохранителей в моторном отсеке

Схема блока предохранителей в моторном отсеке

Назначение предохранителей в моторном отсеке (2020)
NameAmpЦепь защищена
МУЛЬТИ ПРЕДОХРАНИТЕЛЬ-1:
IG230AСоединительный блок E/R (пусковое реле), блок печатной платы (реле IG2)
ВОЗДУХОДУВКА40AСоединительный блок E/R (реле вентилятора)
ABS140AМодуль ESC
B+250AСоединительный блок ICU (IPS4, IPS3, IPS1, предохранитель - AMP, IBU1)
НАГРЕВАТЕЛЬ PTC50AСоединительный блок E/R (реле нагревателя PTC)
B+350AСоединительный блок интенсивной терапии (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6)
МАСЛЯНЫЙ НАСОС150AЭлектронный масляный насос
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР80AМотор охлаждающего вентилятора
MDPS80AБлок МСПП
МУЛЬТИ ПРЕДОХРАНИТЕЛЬ-2:
Э-ШИФТЕР30ASCU
E-CVVT140AG4FN: ПРИВОД CVVD;
Соединительный блок E/R (реле E-CVVT)
IG140AБлок печатной платы (реле IG1, реле ACC)
СЗАДИ С ПОДОГРЕВОМ50AСоединительный блок E/R (реле заднего обогрева)
EPB60AМодуль ESC
B+560AБлок печатной платы (реле управления двигателем, предохранитель - A/C1, WIPER1, TCU1, HORN, ECU2)
B+160AСоединительный блок ICU (предохранитель — П/СИДЕНЬЕ (ДРВ), П/СИДЕНЬЕ (ПРОХОД), МОДУЛЬ1, БЕЗОПАСНОСТЬ P / ОКНО (ЛЕВОЕ), БЕЗОПАСНОСТЬ P/ОКНА (ПРАВ.), S/НАГРЕВАТЕЛЬ (RR))
ПРЕДОХРАНИТЕЛИ:
ЗЕРКАЛО С ПОДОГРЕВОМ10AНаружное зеркало с электроприводом со стороны водителя/пассажира, переключатель кондиционера, модуль управления кондиционером, ECM
ECU510AG4FN: ЕСМ
AMS10AДатчик батареи
ТОПЛИВНЫЙ НАСОС 120AСоединительный блок E/R (реле топливного насоса)
Кондиционер 210AМодуль управления кондиционером
B+460AСоединительный блок ICU (реле блокировки долговременной нагрузки, предохранитель — МОДУЛЬ 3, ПОДУШКА БЕЗОПАСНОСТИ 2, Э-ШИФТЕР, ЛЮК КРЫШИ 1, ЛЮК КРЫШИ 2, S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ), БАГАЖНИК, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ДВЕРИ)
