Предохранители и реле Hyundai Terracan (2002-2007)
Схемы относятся к указанным годам и вариантам Hyundai Terracan (2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Terracan 2002-2007 гг.
Использована информация из руководств по эксплуатации 2005, 2006 и 2007 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетка) в Hyundai Terracan Это предохранитель №11 (прикуриватель, розетка, разъем ACC) в блоке предохранителей панели приборов и предохранитель №29 (розетка) в блоке №2 моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Блок предохранителей расположен в нижней части приборной панели рядом с кнопкой открытия капота (за крышкой).
Автомобили с левым рулем
Автомобили с правым рулем

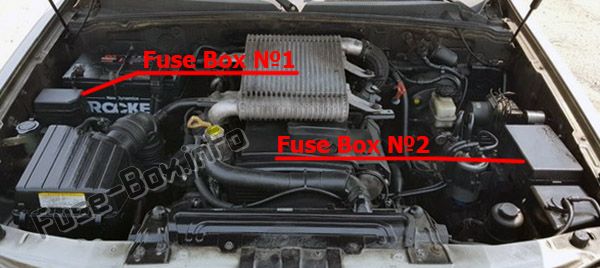

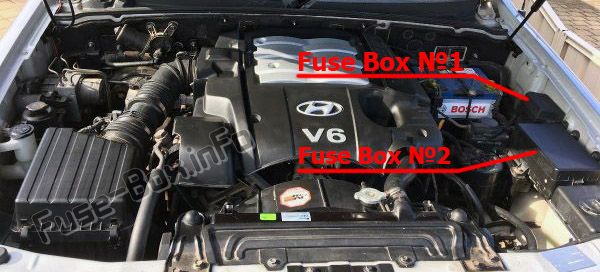

Моторного отсека
Блоки предохранителей расположены в моторном отсеке.
OR
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

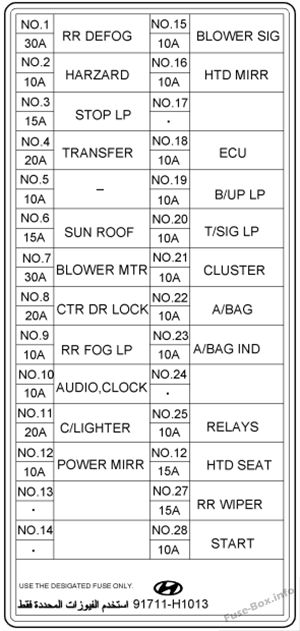

Пассажирский салон
| NO. | ТОК | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| 1 | 30A | Реле обогревателя |
| 2 | 10A | Аварийное реле, аварийный выключатель |
| 3 | 15A | Выключатель стоп-сигнала |
| 4 | 20A | TOD, модуль управления EST |
| 5 | 10A | - |
| 6 | 15A | Контроллер люка |
| 7 | 30A | Реле вентилятора |
| 8 | 20A | Замки с электроприводом |
| 9 | 10A | Реле задних противотуманных фар |
| 10 | 10A | Аудио, Лампа карты |
| 11 | 20A | Прикуриватель, реле розетки, розетка ACC |
| 12 | 10A | Переключатель питания наружного зеркала заднего вида |
| 13 | - | - |
| 14 | - | - |
| 15 | 10A | Переключатель кондиционера |
| 16 | 10A | Левое/правое наружное зеркало и обогреватель |
| 17 | - | - |
| 18 | 10A | TCM, ECM (COVEC-F), TCCS (TOD, EST), иммобилайзер |
| 19 | 10A | Переключатель фонаря заднего хода, внутреннее зеркало заднего вида, переключатель диапазона коробки передач |
| 20 | 10A | Переключатель опасности |
| 21 | 10A | Комбинация приборов, ETACM, датчик скорости автомобиля, модуль управления ДХО |
| 22 | 10A | Воздушная подушка |
| 23 | 10A | Индикатор подушки безопасности |
| 24 | - | - |
| 25 | 10A | Вентилятор и кондиционер, ETACM, реле обогревателя |
| 26 | 15A | Подогрев сиденья |
| 27 | 15A | Люк в крыше, задний стеклоочиститель и омыватель, переключатель круиз-контроля, реле прерывистого режима работы заднего стеклоочистителя |
| 28 | 10A | Пусковое реле, реле кражи-сигнализации |

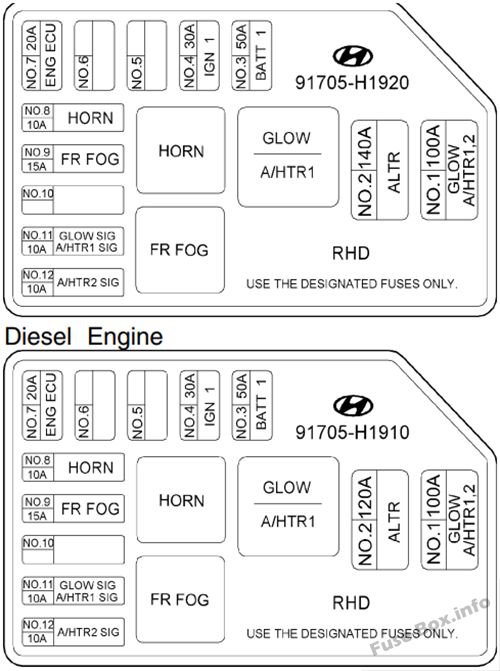

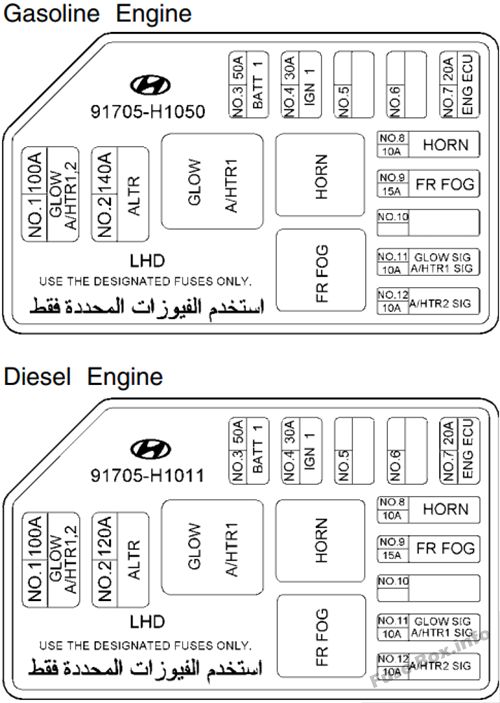

Ящик моторного отсека №1
Автомобили с левым рулем
Автомобили с правым рулем
| ОПИСАНИЕ | ТОК | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| NO.1 | 100A | Реле накаливания (COVEC-F/EGR), реле воздушного отопителя (дизельный двигатель) |
| НЕТ. 2 | 120А (ДИЗЕЛЬ) | Блок предохранителей и реле в моторном отсеке № 2, |
| НЕТ. 2 | 140А (БЕНЗИН) | Генератор |
| НЕТ. 3 | 50A | Блок предохранителей на внутренней панели (предохранители 1, 2, 3, 4, 5) |
| НЕТ. 3 | 50A | Блок предохранителей и реле № 1 в моторном отсеке (предохранители 8, 9) |
| НЕТ. 3 | 50A | Модуль управления подогревателем топлива (COVEC-F/EGR) |
| NO.4 | 30A | Генератор, замок зажигания |
| NO.5 | - | - |
| НЕТ. 6 | - | - |
| НЕТ. 7 | 20A | Реле управления двигателем (дизельный двигатель), главное реле управления (бензиновый двигатель) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| НЕТ. 8 | 10A | Реле звукового сигнала |
| НЕТ. 9 | 15A | Реле передних противотуманных фар |
| НЕТ. 10 | - | - |
| НЕТ. 11 | 10A | ECM (дизельный двигатель), модуль управления EGR |
| НЕТ. 12 | 10A | ЕСМ (дизельный двигатель) |

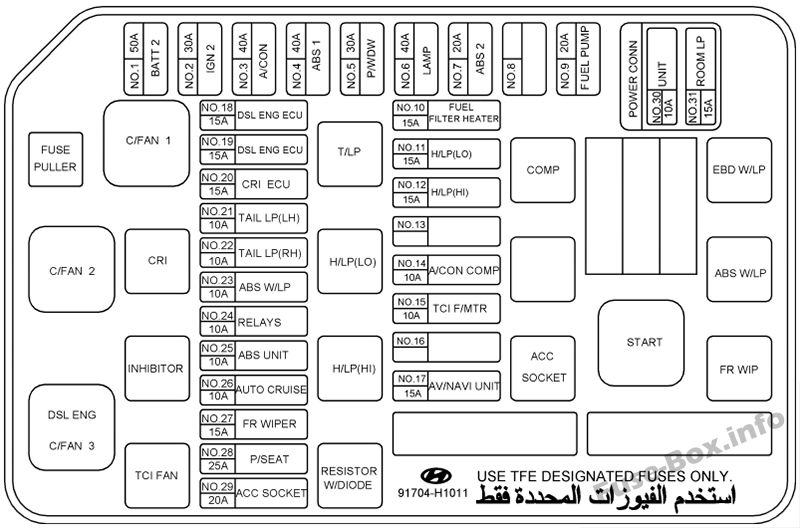

Ящик моторного отсека №2
| ОПИСАНИЕ | ТОК | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| НЕТ. 1 | 50A | Разъем питания (A, B), предохранитель и реле № 2 в моторном отсеке (предохранители 28, 29), блок предохранителей на внутренней панели (предохранители 6, 7, 8, 9) |
| НЕТ. 2 | 30A | Пусковое реле, замок зажигания |
| НЕТ. 3 | 40A | Реле вентилятора конденсатора, блок реле и предохранителей в моторном отсеке №2 (предохранители 14, 15) |
| НЕТ. 4 | 40A | Модуль управления АБС |
| НЕТ. 5 | 30A | Реле стеклоподъемника |
| НЕТ. 6 | 40A | Реле задних фонарей, блок реле и предохранителей в моторном отсеке №2 (предохранители 11, 12) |
| НЕТ. 7 | 20A | Модуль управления АБС |
| НЕТ. 8 | - | - |
| НЕТ. 9 | 20A | Реле топливного насоса, ECM, датчик отказа зажигания |
| НЕТ. 30 | 10A | A/CON, TCM, ETACM, разъем канала передачи данных, сирена, модуль управления иммобилайзером |
| НЕТ. 31 | 15A | Лампа освещения салона, лампа карты, аудиосистема, комбинация приборов, сигнальная лампа края передней двери |
| ПРЕДОХРАНИТЕЛЬ: | ||
| НЕТ. 10 | 15A | Подогреватель топлива и датчик (дизельный двигатель) |
| НЕТ. 11 | 15A | Фара (ближний свет) |
| НЕТ. 12 | 15A | Фара (дальний свет) |
| НЕТ. 13 | - | - |
| НЕТ. 14 | 10A | Реле компрессора кондиционера, тройной переключатель |
| НЕТ. 15 | 10A | Реле вентилятора TCI (COVEC-F/EGR) |
| НЕТ. 16 | - | - |
| НЕТ. 17 | 15A | - |
| НЕТ. 18 | 15A | ЭБУ (дизельный двигатель) |
| НЕТ. 19 | 15A | ЭБУ (дизельный двигатель) |
| НЕТ. 20 | 15A | ECM (дизельный двигатель), реле воздушного отопителя (дизельный двигатель), соленоид EGR (дизельный двигатель) |
| НЕТ. 21 | 10A | Освещение, Комбинированная лампа |
| НЕТ. 22 | 10A | Лампа номерного знака, комбинированная лампа |
| НЕТ. 23 | 10A | Блок управления ABS, реле ABS, реле EBD |
| НЕТ. 24 | 10A | ECM (дизельный двигатель), реле фар, реле вентилятора конденсатора (бензин/COVEC-F), соленоид EGR (COVEC-F) |
| НЕТ. 25 | 10A | Модуль управления АБС |
| НЕТ. 26 | 10A | Модуль круиз-контроля |
| НЕТ. 27 | 15A | Передний стеклоочиститель и омыватель |
| НЕТ. 28 | 25A | Переключатель сиденья с электроприводом |
| НЕТ. 29 | 20A | Реле розетки |
