Предохранители и реле Hyundai Tucson (JM, 2004-2009)
Схемы относятся к указанным годам и вариантам Hyundai Tucson (JM, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Tucson 2004-2009 гг.
Предохранители прикуривателя (розетка) в Hyundai Tucson расположены в блоке предохранителей панели приборов (см. предохранители «C/ЗАЖИГАЛКА И P/ВЫПУСК» (прикуриватель) и «Р/ВЫХОД» (задняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

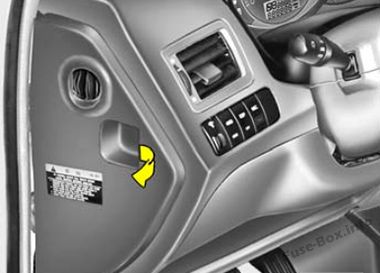

Автомобили с левым рулем

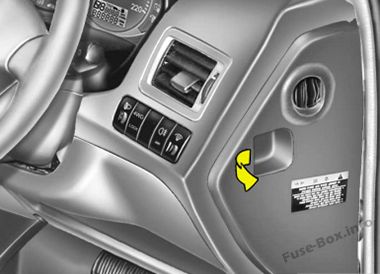

Автомобили с правым рулем
Моторного отсека

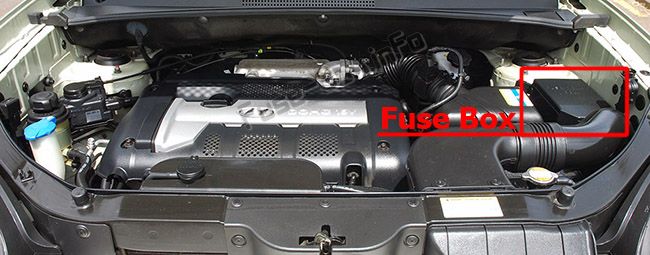

Блок предохранителей находится в моторном отсеке (слева).
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
Приборная доска

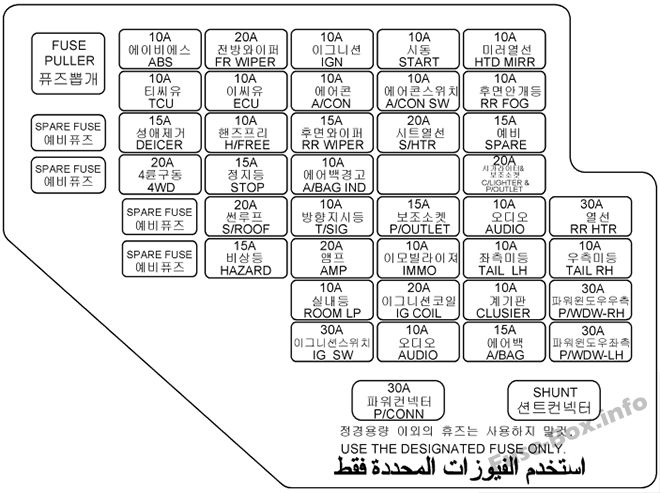

Автомобили с левым рулем

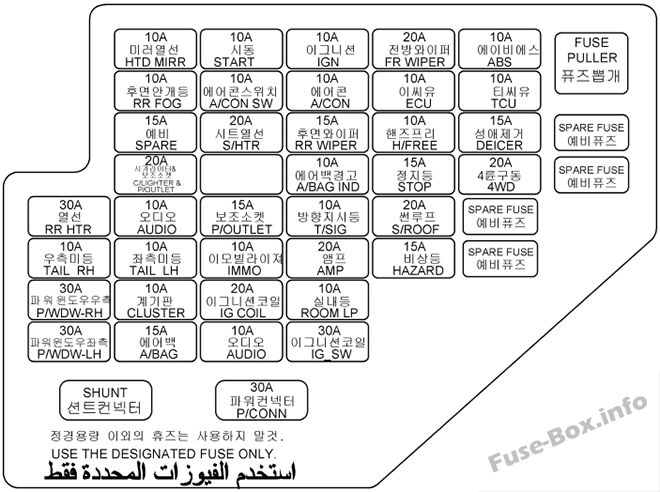

Автомобили с правым рулем
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| P/WDW-LH | 30A | Левый электростеклоподъемник |
| P/WDW-RH | 30A | Правый электростеклоподъемник |
| ХВОСТ ПРАВЫЙ | 10A | Задний правый комбинированный фонарь, Освещение перчаточного ящика |
| РР ХТР | 30A | Задний обогреватель |
| СУМКА | 15A | контроль SRS |
| КЛАСТЕР | 10A | Комбинация приборов, ETACM/TACM |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара, левый задний комбинированный фонарь, номерной фонарь |
| АУДИО | 10A | Цифровые часы, аудиосистема, модуль складывания наружных зеркал с электроприводом, наружные зеркала с электроприводом и переключатель складывания зеркал |
| C/ЗАЖИГАЛКА И P/ВЫПУСК | 20A | Зажигалка |
| ЗАПАСНОЙ | 15A | (ЗАПАСНОЙ) |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ГТД ЗЕРКАЛО | 10A | Левое/правое наружное зеркало с электроприводом и электропривод складывания зеркал, переключатель заднего обогревателя |
| АУДИО | 10A | Аудио |
| ИС КАТУШКА | 20A | Катушка зажигания (2,7 GSL) |
| IMMO | 10A | Модуль управления иммобилайзером (2.7 GSL) |
| Р/ВЫХОД | 15A | Задняя розетка |
| 10A | (Не используется) | |
| S/HTR | 20A | Подогрев сиденья |
| ПО А/КОН | 10A | Модуль управления кондиционером (ручной кондиционер) |
| НАЧАЛО | 10A | Реле охранной сигнализации, переключатель диапазонов коробки передач, переключатель блокировки зажигания |
| ИГ-ЮЗ | 30A | Замок зажигания |
| КОМНАТА LP | 10A | Лампа освещения салона, модуль управления кондиционером, цифровые часы, переключатель напоминания о ключе ETACM/TACM |
| AMP | 20A | Аудио |
| T/SIG | 10A | Переключатель аварийной сигнализации, автоматический свет и фотодатчик, переключатель диапазонов трансмиссии |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле безопасности |
| А/КОН | 10A | Контроллер люка, модуль управления кондиционером, реле вентилятора, ETACM/TACM |
| IGN | 10A | Реле нагревателя PTC, реле нагревателя топливного фильтра, модуль управления ДХО, реле фар |
| ОПАСНОСТЬ | 10A | Аварийный выключатель, аварийное реле, модуль управления иммобилайзером (2.7 GSL) |
| S/КРЫША | 20A | Люк, реле блокировки/разблокировки дверей |
| STOP | 15A | Выключатель стоп-сигналов, модуль складывания наружных зеркал с электроприводом |
| Ч/БЕСПЛАТНО | 10A | (Не используется) |
| ECU | 10A | Круиз-контроль, стоп-сигнал, TCS, ESP, 4WD ECM, ECM, PCM, TCM, датчик скорости автомобиля |
| СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель, Многофункциональный переключатель |
| 4WD | 20A | 4WD/ЭБУ |
| ДЕИЛЬЕР | 15A | Обогрев ветрового стекла |
| TCU | 10A | ТКМ (2,7 над уровнем моря/DSL) |
| ABS | 10A | G-сенсор, ESP, ABS |

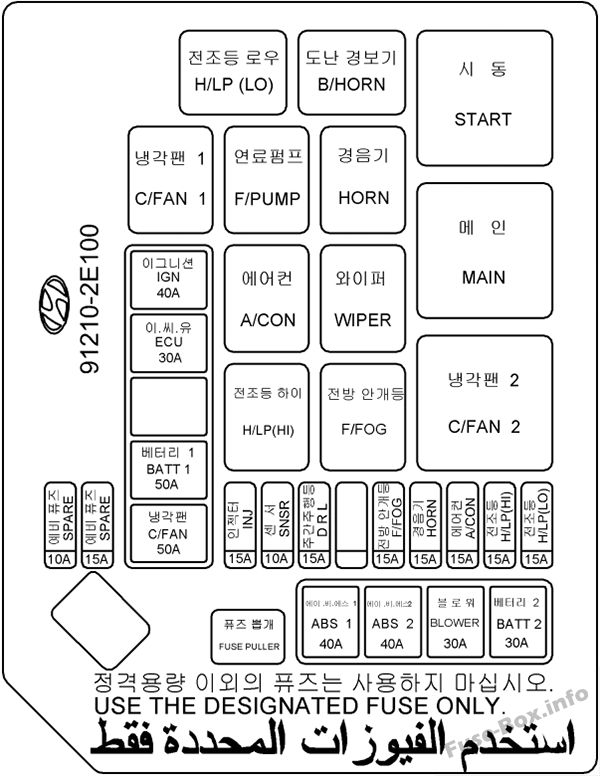

Моторного отсека
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| IGN | 30A | Пусковое реле, замок зажигания |
| ECU | 30A | Управление двигателем, Топливный насос, A/C, Генератор, Банкомат |
| С/ВЕНТИЛЯТОР | 40A | Охлаждающий вентилятор |
| БАТ №1 | 50A | Замок зажигания, разъем питания |
| С/ВЕНТИЛЯТОР | 50A | Охлаждающий вентилятор |
| АБС №1 | 30A | АБС, ЕСП |
| АБС №2 | 40A | АБС, ЕСП |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| БАТ №2 | 30A | Замок зажигания, разъем питания |
| ПРЕДОХРАНИТЕЛЬ: | ||
| INJ | 15A | Инжектор |
| SNSR | 10A | Вентилятор охлаждения, выключатель стоп-сигнала, кислородный датчик, ECM/PCM |
| DRL | 15A | DRL |
| Ф/туман | 15A | Передняя противотуманная фара |
| HORN | 15A | Рог, Сирена |
| А/КОН | 15A | A/C |
| H/LP (привет) | 15A | Головной свет (ВЫСОКИЙ) |
| H/LP (НИЗКИЙ) | 15A | Головной свет (НИЗКИЙ) |
