Предохранители и реле Hyundai Tucson (LM, 2010-2015)
Схемы относятся к указанным годам и вариантам Hyundai Tucson (LM, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Tucson 2010-2015
Предохранители прикуривателя (розетка) в Hyundai Tucson расположены в блоке предохранителей приборной панели (см. предохранители «РОЗЕТКА 2» (прикуриватель и передняя розетка питания, задняя розетка) и «РОЗЕТКА 1» (прикуриватель и передняя розетка питания)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

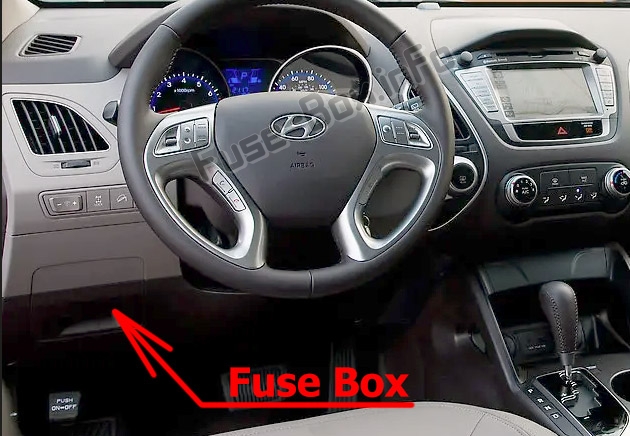

Приборная доска

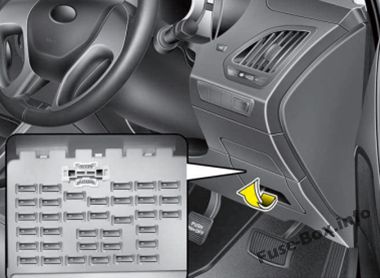

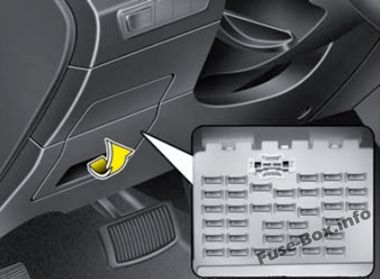

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

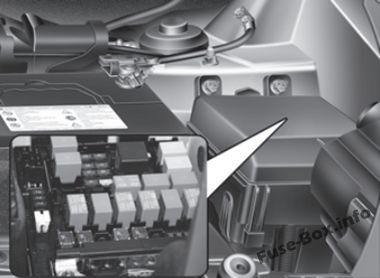

Моторного отсека

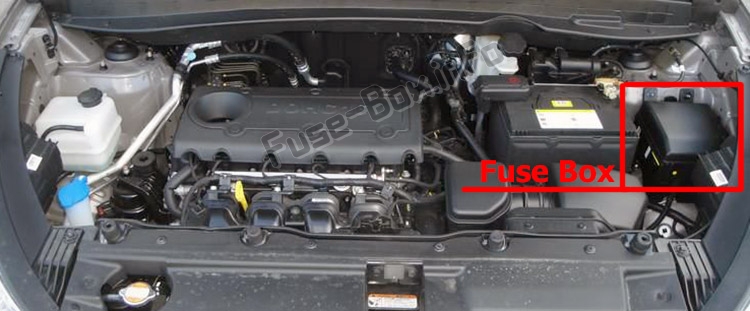

Блок предохранителей находится в моторном отсеке (слева).

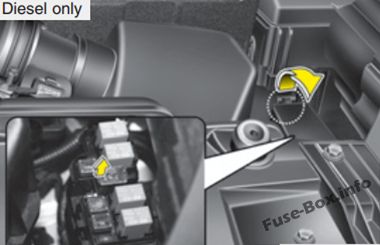

Дополнительный блок предохранителей (только дизель)

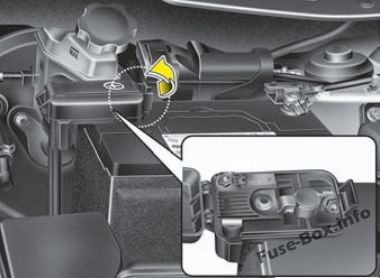

Клемма аккумулятора (главный предохранитель)
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2010, 2011, 2012, 2013
2010, 2011, 2012, 2013
Назначение предохранителей в панели приборов (2010-2013 гг., версия 1)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО 1 | 10A | Аудио, аудио/видео и навигационный головной модуль |
| КОМНАТА LP (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ) | 10A | BCM, автоматический свет и фотодатчик, лампа освещения салона, выключатель лампы освещения туалетного столика водителя/пассажира, разъем для подключения даты, выключатель дверного предупреждения, радиочастотный приемник, модуль управления кондиционером, лампа багажного отделения, модуль управления IPS, комбинация приборов (инд.), карта Лампа, электрохромное зеркало |
| МОДУЛЬ 2 | 10A | Модуль управления IPS, BCM, электрохромное зеркало, PDM |
| НАЧАЛО | 10A | Реле охранной сигнализации, блок предохранителей и реле E/R (пусковое реле) |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
| КЛАСТЕР | 10A | Аудиосистема, консольный переключатель, комбинация приборов (IND.), BCM, генератор переменного тока, аудио/видео и модуль навигационной головки |
| МОДУЛЬ 4 | 10A | Блок предохранителей и реле E / R (реле вентилятора), кластерный ионизатор, модуль управления кондиционером, электродвигатель люка |
| РОЗЕТКА 2 | 25A | Прикуриватель и передняя розетка, задняя розетка |
| АУДИО 2 | 10A | Переключатель питания наружного зеркала, AMP, БКМ, ДПМ, аудио/видео и модуль навигационной головки, аудио |
| СУМКА | 10A | Модуль управления SRS, датчик присутствия пассажира |
| МОДУЛЬ 1 | 10A | Модуль управления IPS, модуль контроля давления в шинах, модуль управления EPS, датчик угла поворота рулевого колеса, переключатель ESC OFF, переключатель DBC, блок реле ICM (реле DBC), многофункциональный переключатель (свет), переключатель стоп-сигнала, ECM полного привода |
| ВОГ НД РР | 10A | - |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок предохранителей и реле E/R (реле переднего стеклоочистителя) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 15A | Консольный переключатель |
| РОЗЕТКА 1 | 15A | Прикуриватель и передняя розетка |
| Б/УП LP | 10A | B/UP Реле низкого давления |
| ДР ЛОК | 15A | Реле дверного замка, реле задней двери, реле разблокировки двери |
| МОДУЛЬ 5 | 7.5A | БКМ, ДПМ |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| ЛЮК | 15A | Люк Мотор |
| IGN 1 | 20A | Блок предохранителей и реле E / R (ЭБУ 2 7,5 A, ABS 7,5 A, ТЦУ 2 7,5 A) |
| А/КОН | 7.5A | Модуль управления кондиционером |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | - |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| МОДУЛЬ 3 | 10A | - |
| П/СИДЕНЬЕ (ДРВ) | 20A | Ручной переключатель сиденья водителя |
| PDM | 15A | PDM |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| AMP | 25A | AMP |
| ГТД ЗЕРКАЛО | 7.5A | Выключатель обогревателя заднего стекла, обогреватель заднего стекла (+), электропривод наружного зеркала заднего вида со стороны водителя/пассажира |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 20A | Модуль стеклоподъемника безопасности водителя |
| TPMS | 7.5A | Рычаг переключения передач ATM, ECM полного привода, модуль контроля давления в шинах |
| ОПАСНОСТЬ | 15A | Релейный блок ICM (реле звуковой сигнализации), BCM |
Назначение предохранителей в моторном отсеке (2010-2013 гг., версия 1)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| B+1 | 60A | Распределительная коробка I/P (PDM 15A, ДР ЛОК 15A, ОПАСНОСТЬ 15A, IPS 4, IPS 5, IPS 6, IPS 7) |
| АБС 2 | 40A | Универсальный контрольный разъем, модуль управления ESC |
| EMS | 40A | Блок EMS (ТКУ 1 15A, ЭБУ 30A, А/КОН 10A, F/НАСОС 15A) |
| АБС 1 | 40A | Универсальный контрольный разъем, модуль управления ESC |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| B+3 | 60A | Распределительная коробка I / P (P / SEAT (DRV) 20A, БЕЗОПАСНОСТЬ POWER WINDOW 20A, TPMS 7,5A, разъем питания (АУДИО 1 10A, ROOM LP 10A)) |
| B+2 | 60A | Распределительная коробка I / P (реле стеклоподъемника, люк 15A, AMP 25A, IPS 0, IPS 1, IPS 2, IPS 3) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле E/R (реле С/ВЕНТИЛЯТОР LO, реле С/ВЕНТИЛЯТОР HI) |
| RR HTD | 40A | Блок предохранителей и реле E / R (реле RR HTD) |
| IGN 1 | 40A | Блок реле PDM (реле IGN1), выключатель зажигания |
| ИГН 2 | 40A | Блок предохранителей и реле E / R (реле Statr), блок реле PDM (реле IGN2), выключатель зажигания |
| HORN | 15A | Блок предохранителей и реле E / R (реле звукового сигнала, реле звукового сигнала B / A) |
| ДЕИЛЬЕР | 15A | Блок предохранителей и реле E / R (реле антиобледенителя, реле RR HTD) |
| СТОП ЛП | 10A | Выключатель стоп-сигналов, блок реле ICM (реле DBC) |
| B+ДАТЧИК | 10A | Датчик теста |
| ТЦУ 2 | 7.5A | Переключатель диапазонов коробки передач (A/T), датчик скорости автомобиля (M/T) |
| ABS | 7.5A | Универсальный контрольный разъем, модуль управления ESC |
| ЭБУ 2 | 7.5A | Блок предохранителей и реле E / R (реле P / N банкомата), датчик массового расхода воздуха, PCM |
| F/НАСОС | 15A | Коробка EMS (реле F/НАСОС) |
| ДАТЧИК 4 | 15A | Блок предохранителей и реле E / R (реле C / FAN HI, LO), блок EMS (реле F / PUMP), датчик кислорода (UP, DOWN), PCM |
| ДАТЧИК 3 | 10A | Блок EMS (реле А/КОН), инжектор (№1, №2, №3, №4) |
| ДАТЧИК 2 | 10A | - |
| ТКУ 1 | 15A | PCM |
| А/КОН | 10A | Коробка EMS (реле А/КОН) |
| ДАТЧИК 1 | 10A | Датчик положения коленчатого вала, датчик положения распределительного вала № 1/2, клапан управления маслом № 1/2, электромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора, клапан закрытия адсорбера |
| ЭБУ 1 | 20A | Катушка зажигания (№1, №2, №3, №4), конденсатор |
| ECU | 30A | Блок EMS (реле управления двигателем) |

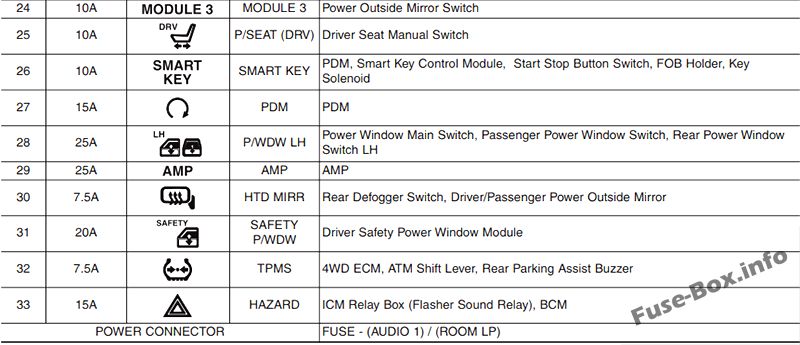

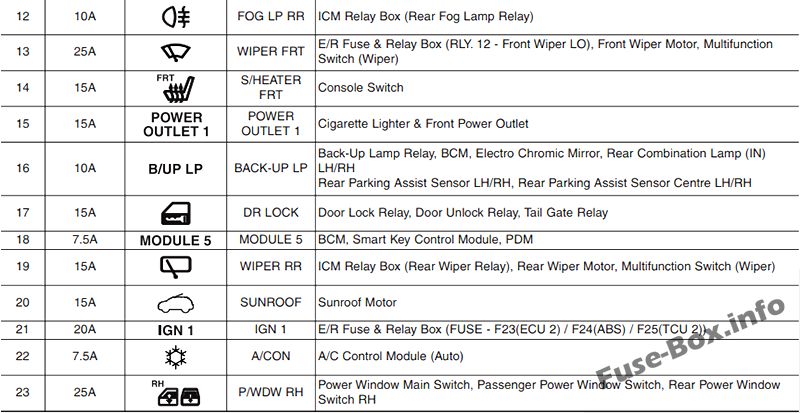

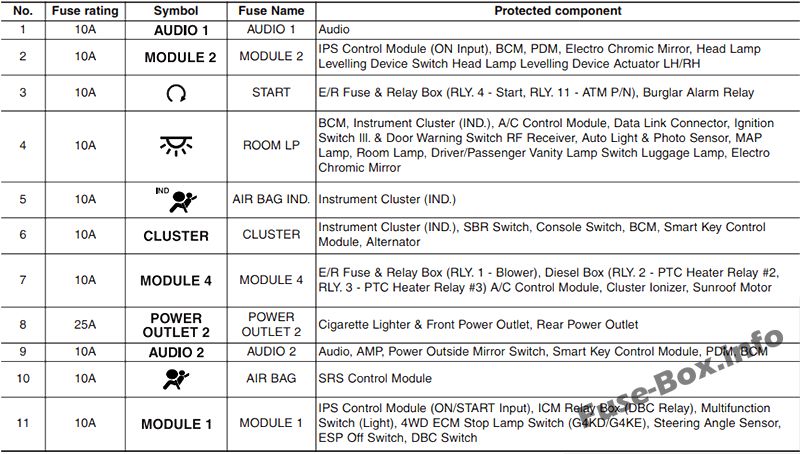

Назначение предохранителей в панели приборов (2010-2013, версия 2)

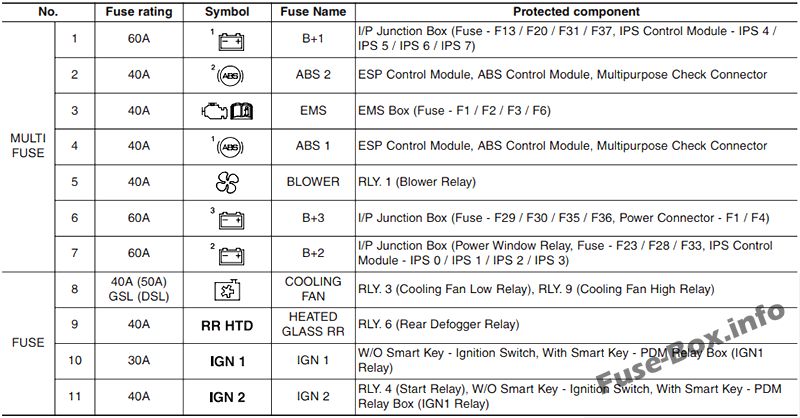

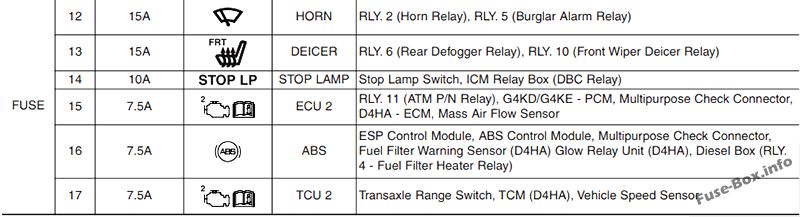

Назначение предохранителей в моторном отсеке (2010-2013, версия 2)

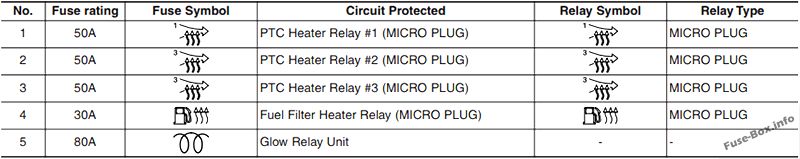

Дополнительная панель предохранителей в моторном отсеке (дизельный двигатель) (2010-2013, версия 2)
Схемы блока предохранителей 2014, 2015
Схемы блока предохранителей 2014, 2015

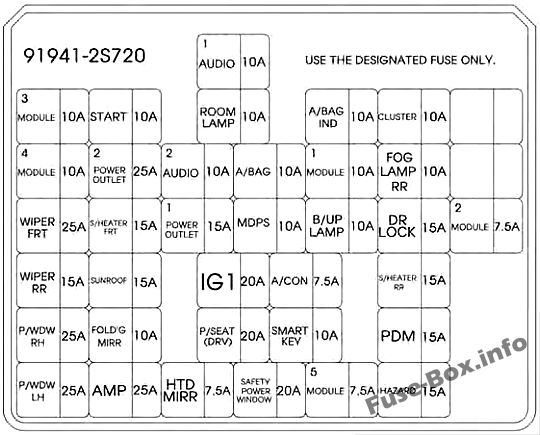

Панель приборов (версия 1)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РАЗЪЕМ ПИТАНИЯ (АУДИО 1) | 10A | Головное устройство аудио, аудио/видео и навигации, модуль MTS |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТНАЯ ЛАМПЫ) | 10A | BCM, автоматический свет и фотодатчик, разъем для подключения даты, выключатель подсветки ключа зажигания и дверной сигнализатор, модуль управления кондиционером, лампа багажного отделения, модуль управления IPS, комбинация приборов (индикатор), электрохромное зеркало, блок предохранителей и реле в моторном отсеке ( Реле освещения салона) |
| МОДУЛЬ 3 | 10A | Модуль управления IPS, BCM, электрохромное зеркало, модуль управления смарт-ключом, блок реле ICM (реле обогревателя заднего левого/правого сиденья) |
| НАЧАЛО | 10A | [Без иммобилайзера] Реле охранной сигнализации [С иммобилайзером] Блок предохранителей и реле в моторном отсеке (пусковое реле) |
| A/СУМКА ИНД. | 10A | Комбинация приборов (индикатор подушки безопасности) |
| КЛАСТЕР | 10A | Аудиосистема, переключатель консоли, комбинация приборов (индикатор), BCM, генератор переменного тока, головное устройство аудио/видео и навигации, модуль MTS, электрохромное зеркало, модуль управления кондиционером |
| МОДУЛЬ 4 | 10A | Блок предохранителей и реле в моторном отсеке (реле вентилятора, реле дальнего света фар), кластерный ионизатор, модуль управления кондиционером, электродвигатель люка |
| РОЗЕТКА 2 | 25A | Прикуриватель и передняя розетка, задняя розетка |
| АУДИО 2 | 10A | Переключатель наружного зеркала с электроприводом, AMP, BCM, головное устройство аудио/видео и навигации, аудиосистема, модуль MTS, модуль управления смарт-ключом |
| СУМКА | 10A | Модуль управления SRS, датчик присутствия пассажира, контрольная лампа |
| МОДУЛЬ 1 | 10A | Модуль управления IPS, модуль контроля давления в шинах, выключатель ESC, индикатор рычага переключения передач ATM, переключатель DBC, многофункциональный переключатель (свет), переключатель стоп-сигнала, ECM 4WD |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДН. | 10A | - |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок предохранителей и реле в моторном отсеке (передний стеклоочиститель, реле низкого уровня) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 15A | Консольный переключатель |
| РОЗЕТКА 1 | 15A | Прикуриватель и передняя розетка |
| MDPS | 10A | Блок МСПП |
| ЛАМПА Б/ВВЕРХ | 10A | BCM, аудиосистема, электрохромное зеркало, задний комбинированный фонарь (IN), левый/правый, аудио/видео и головное устройство навигации |
| ДР ЛОК | 15A | Реле дверного замка, реле двери багажника, реле разблокировки двери, блок реле ICM (двухоборотное реле разблокировки) |
| МОДУЛЬ 2 | 7.5A | BCM, модуль управления смарт-ключом |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| ЛЮК | 15A | Люк Мотор |
| IG 1 | 20A | Блок предохранителей и реле в моторном отсеке (ЭБУ 2 7,5 A, АБС 3 7,5 A, ТЦУ 2 7,5 A) |
| А/КОН | 7.5A | Модуль управления кондиционером |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Блок реле ICM (реле обогревателя заднего сиденья слева/справа) |
| П/ВДВ правый | 25A | Главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира, переключатель стеклоподъемника заднего правого окна |
| СКЛАДНОЕ ЗЕРКАЛО | 10A | - |
| П/СИДЕНЬЕ (ДРВ) | 20A | Ручной переключатель сиденья водителя |
| УМНЫЙ КЛЮЧ | 10A | Модуль управления смарт-ключом, кнопка запуска/остановки двигателя |
| PDM | 15A | Модуль управления смарт-ключом |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| AMP | 25A | AMP |
| ГТД ЗЕРКАЛО | 7.5A | Выключатель обогревателя заднего стекла, электропривод наружного зеркала заднего вида водителя/пассажира |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 20A | Модуль стеклоподъемника безопасности водителя |
| МОДУЛЬ 5 | 7.5A | Рычаг переключения ATM, модуль контроля давления в шинах |
| ОПАСНОСТЬ | 15A | Блок реле ICM (реле звуковой сигнализации), BCM |

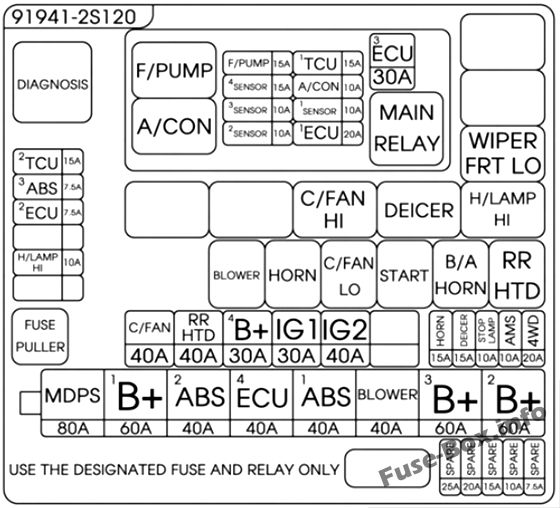

Моторный отсек (версия 1)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок МСПП |
| B+1 | 60A | Умная распределительная коробка (ДР ЛОК 15A, ОПАСНОСТЬ 15A, PDM 15A, S/НАГРЕВАТЕЛЬ ЗАДН. 15A) |
| АБС 2 | 40A | Многоцелевой контрольный разъем, модуль ESC |
| ЭБУ 4 | 40A | Блок EMS (ТКУ 1 15A, ЭБУ 3 30A, А/КОН 10A, F/НАСОС 15A) |
| АБС 1 | 40A | Многоцелевой контрольный разъем, модуль ESC |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| B+3 | 60A | Интеллектуальная распределительная коробка (P/SEAT(DRV) 20A, БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО ОКНА 20A, УМНЫЙ КЛЮЧ 10A, МОДУЛЬ 5 7,5A, разъем питания (АУДИО 1 10A, КОМНАТНАЯ ЛАМПА 10A), IPS-1CH, IPS-2CH) |
| B+2 | 60A | Интеллектуальная распределительная коробка (реле стеклоподъемников, ЛЮК 15А, AMP 25А, IPS-1CH) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле в моторном отсеке (реле С/ВЕНТИЛЯТОР LO, реле С/ВЕНТИЛЯТОР HI) |
| RR HTD | 40A | Блок предохранителей и реле в моторном отсеке (реле RR HTD) |
| B+ 4 | 30A | Блок предохранителей и реле в моторном отсеке (H/ЛАМПА ВЫСОКИЙ 10A) |
| IG 1 | 30A | Замок зажигания, блок реле PDM (реле IGN 1) |
| IG 2 | 40A | Блок предохранителей и реле в моторном отсеке (пусковое реле), выключатель зажигания, блок реле PDM (реле ИГН 2) |
| HORN | 15A | Блок предохранителей и реле в моторном отсеке (реле звукового сигнала, реле звукового сигнала B/A) |
| ДЕИЛЬЕР | 15A | Блок предохранителей и реле в моторном отсеке (реле антиобледенителя) |
| СТОП-СИГНАЛ | 10A | Выключатель стоп-сигнала, электрический модуль стоп-сигнала, модуль управления смарт-ключом |
| AMS | 10A | Датчик батареи |
| 4WD | 20A | 4WD ЭБУ |
| H/ЛАМПА ВЫСОКИЙ | 10A | Блок предохранителей и реле в моторном отсеке (реле H/ЛАМПА ВЫСОКИЙ) |
| ЭБУ 2 | 7.5A | PCM/ECM, часовая пружина |
| АБС 3 | 7.5A | Многоцелевой контрольный разъем, модуль ESC |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач (A/T), датчик скорости автомобиля (M/T), выключатель фонарей заднего хода (M/T) |
| F/НАСОС | 15A | Коробка EMS (реле F/НАСОС) |
| ДАТЧИК 4 | 15A | Блок предохранителей и реле E / R (реле C / FAN HI, LO), блок EMS (реле F / PUMP), кислородный датчик (вверх, вниз) |
| ДАТЧИК 3 | 10A | Блок EMS (реле А/КОН) |
| ДАТЧИК 2 | 10A | (Не используется) |
| ДАТЧИК 1 | 10A | PCM |
| ТКУ 1 | 15A | Блок EMS (реле А/КОН) |
| А/КОН | 10A | Модуль иммобилайзера, датчик положения коленчатого вала, датчик положения распределительного вала № 1/2, масляный регулирующий клапан № 1/2, электромагнитный клапан управления продувкой, регулируемый клапан впускного коллектора, клапан закрытия адсорбера |
| ЭБУ 1 | 20A | Катушка зажигания (№1, №2, №3, №4), конденсатор |
| ЭБУ 3 | 30A | Блок EMS (реле управления двигателем) |

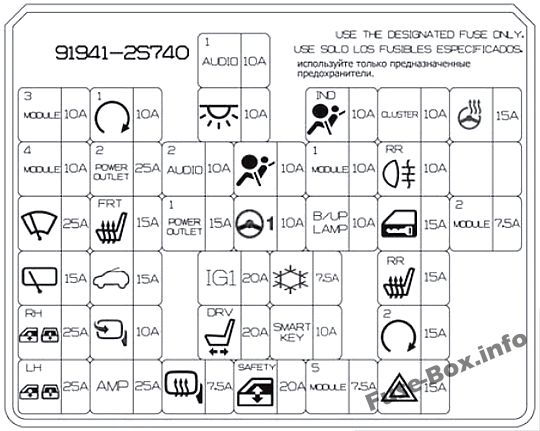

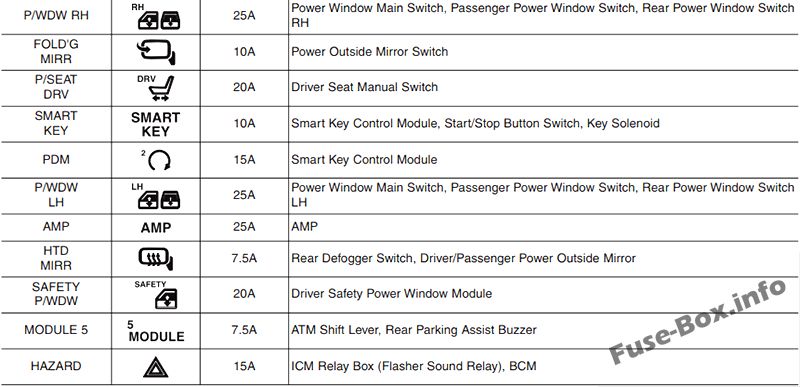

Панель приборов (версия 2)

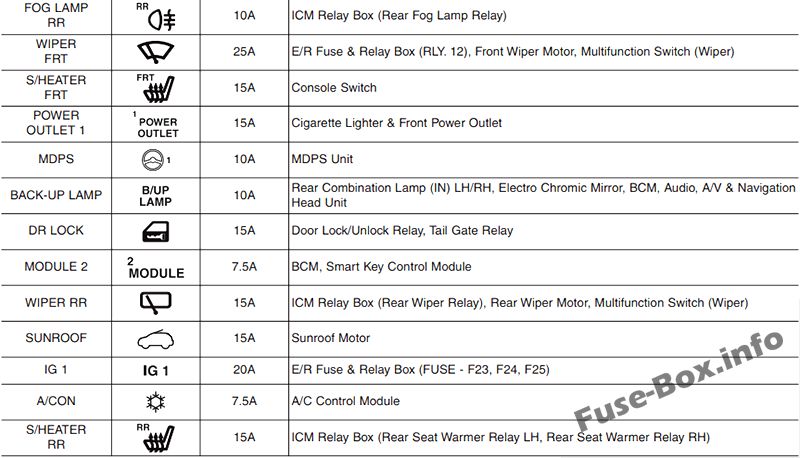

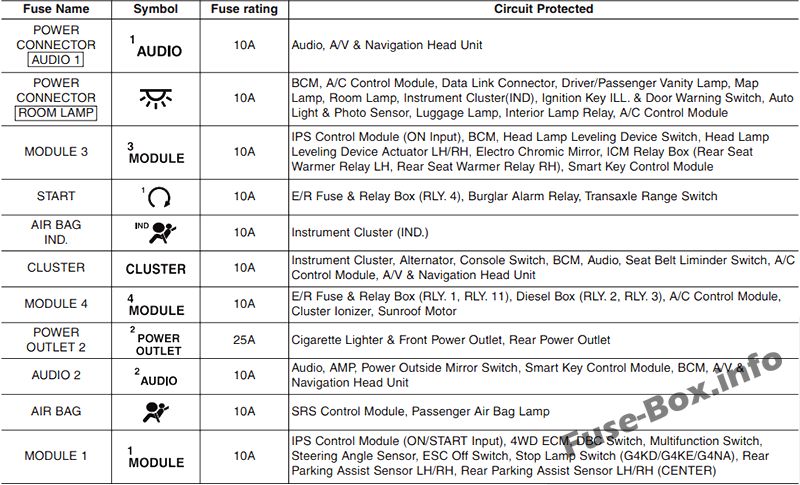

Назначение предохранителей в панели приборов (2014, 2015, версия 2)

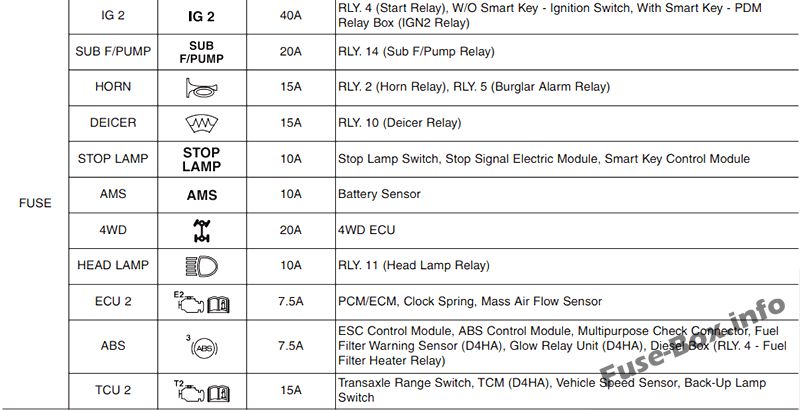

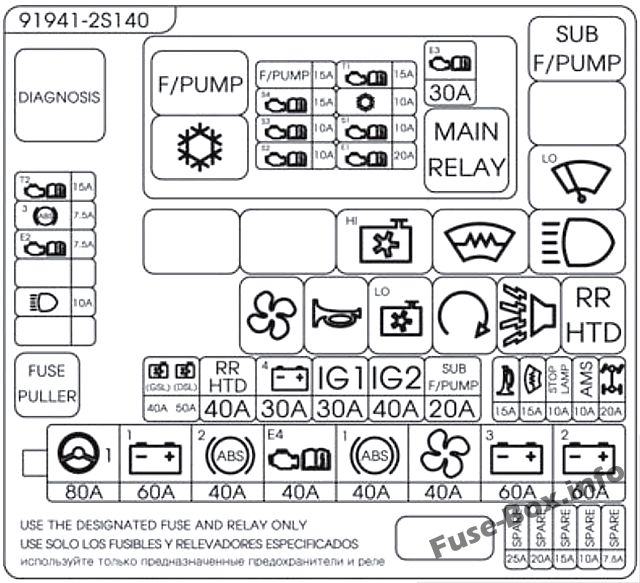

Моторный отсек (вариант 2)

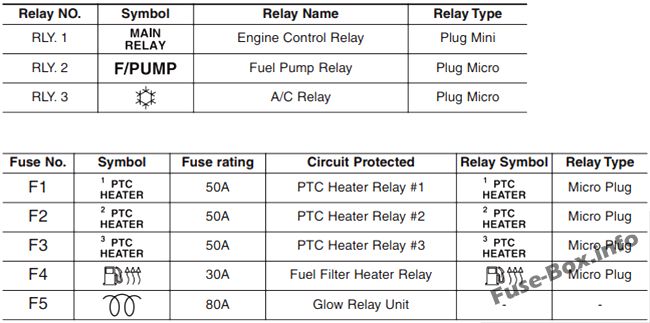

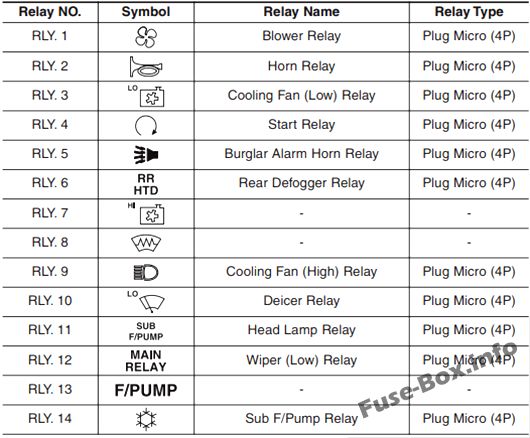

Назначение реле (2014, 2015, версия 2)

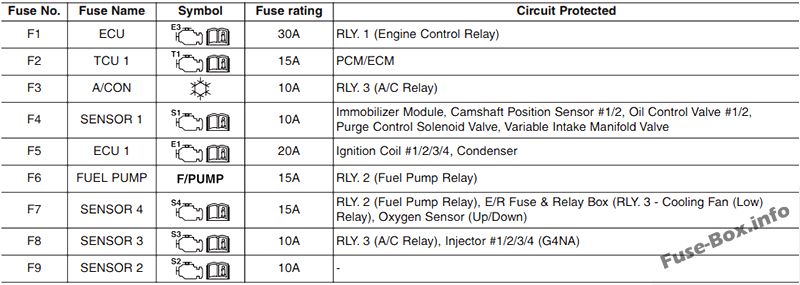

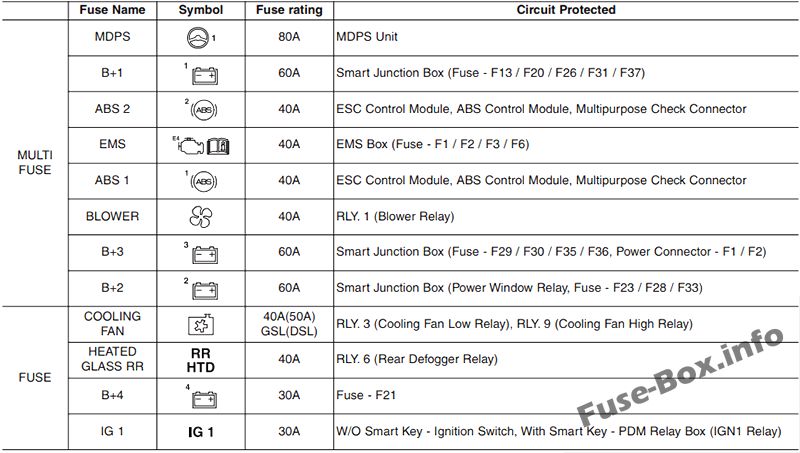

Назначение предохранителей в моторном отсеке (2014, 2015, версия 2)
Панель предохранителей в моторном отсеке (только дизельный двигатель) (2014, 2015, версия 2)

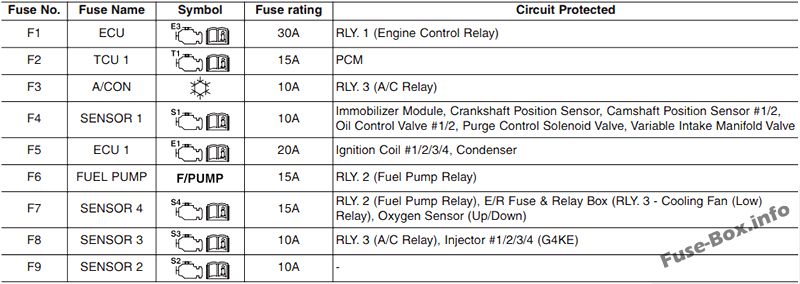

Схема (коробка EMS) — G4KE/G4KJ: THETA II 2.4L MPI/GDI (2014, 2015, версия 2)
Цепь (коробка EMS) — G4NA/G4NC: NU 2.0L MPI/GDI (2014, 2015, версия 2)

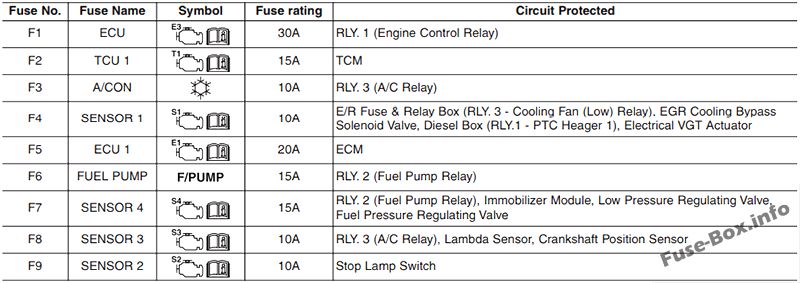

Цепь (коробка EMS) — D4HA: R 2.0L (2014, 2015, версия 2)
