Предохранители и реле Hyundai Tucson (NX4, 2021-2022…)
Схемы относятся к указанным годам и вариантам Hyundai Tucson (NX4, 2021-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Tucson 2021-2022 гг..
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей в салоне
Блок предохранителей расположен в боковой панели со стороны водителя.

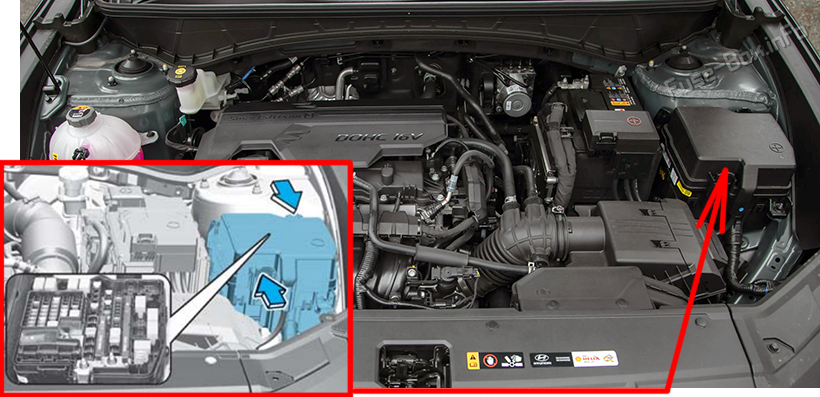

Блок предохранителей в моторном отсеке
Блок предохранителей находится рядом с аккумулятором. Снимите крышку панели предохранителей, нажав на кран и потянув вверх.
Схемы блока предохранителей
Схемы блока предохранителей
2022

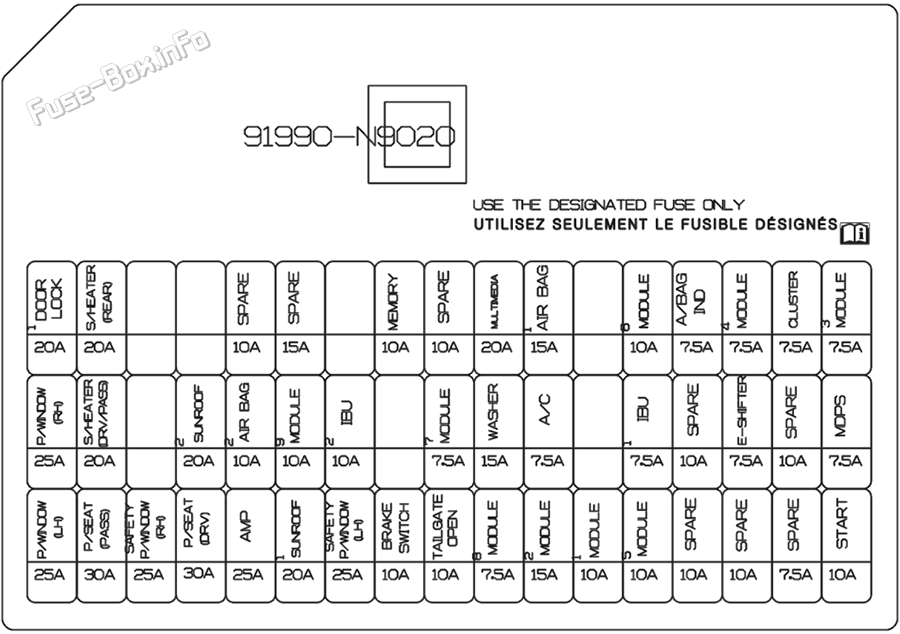

Схема панели предохранителей панели приборов
| Name | Рейтинг | Цепь защищена |
|---|---|---|
| ДВЕРНОЙ ЗАМОК 1 | 20A | Реле блокировки/разблокировки центральной двери, реле разблокировки двери водителя |
| П/ОКНО (ПРАВ.) | 25A | Главный переключатель стеклоподъемника Пассажирский переключатель стеклоподъемника |
| П/ОКНО (ЛЕВОЕ) | 25A | Главный выключатель стеклоподъемника |
| ОБОГРЕВАТЕЛЬ (ЗАДНИЙ) | 20A | Модуль управления обогревателем заднего сиденья |
| S/ОБОГРЕВ (DRV/PASS) | 20A | Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья |
| П/СИДЕНЬЕ (ПРОХОД) | 30A | Переключатель сиденья пассажира с электроприводом |
| БЕЗОПАСНОСТЬ P/ОКНА (ПРАВ.) | 25A | Модуль электрического стеклоподъемника безопасности пассажира |
| ЛЮК 2 | 20A | Контроллер люка (слепой мотор) |
| П/СИДЕНЬЕ (ДРВ) | 30A | Переключатель сиденья водителя с электроприводом, модуль управления IMS водителя |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | 10A | Модуль управления SRS |
| AMP | 25A | Низкий DC-DC преобразователь |
| МОДУЛЬ 9 | 10A | Смарт-ключ водителя/пассажира, внешняя ручка, переключатель аварийной панели, аварийный выключатель, соленоид ключа, датчик дождя, разъем канала передачи данных |
| ЛЮК 1 | 20A | Контроллер люка (стеклянный мотор) |
| IBU2 | 10A | IBU, переключатель зажигания, переключатель спортивного режима, IAU, блок BLE (Bluetooth с низким энергопотреблением) |
| БЕЗОПАСНОСТЬ P / ОКНО (ЛЕВОЕ) | 25A | Модуль стеклоподъемника безопасности водителя |
| ПАМЯТЬ | 10A | Модуль управления Diver IMS, блок питания задней двери, лампа настроения, блок лампы настроения Лампа настроения в двери водителя/пассажира, датчик предупреждения о пассажирах сзади (ROA), лампа настроения Crash Pad, модуль управления кондиционером, передний переключатель управления кондиционером, низкий уровень постоянного тока -Преобразователь постоянного тока |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигналов, IBU |
| МОДУЛЬ 7 | 7.5A | МАС, МСБ |
| ЗАДНЯЯ ДВЕРЬ ОТКРЫТА | 10A | Реле задней двери |
| МУЛЬТИМЕДИА 1 | 20A | Низкий DC-DC преобразователь |
| ШАЙБА | 15A | Многофункциональный переключатель |
| МОДУЛЬ 8 | 7.5A | Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | 15A | Модуль управления SRS, датчик присутствия пассажира |
| A/C | 7.5A | Соединительный блок E/R (реле нагревателя PTC), модуль управления кондиционером, передний переключатель управления кондиционером |
| МОДУЛЬ 2 | 15A | Передний/задний USB-разъем для зарядного устройства |
| МОДУЛЬ 1 | 10A | Переключатель наружного зеркала с низким напряжением питания преобразователя постоянного/постоянного тока, IBU, IAU |
| МОДУЛЬ 6 | 10A | Консольный переключатель, переключатель EPB, индикатор рычага переключения передач A/T |
| МСБ 1 | 7.5A | IBU |
| МОДУЛЬ5 | 10A | Модуль управления IMS водителя, модуль управления подогревом переднего/заднего сиденья, усилитель, аудиосистема, модуль управления передним сиденьем с вентиляцией, головное устройство A/V и навигации, передний переключатель управления кондиционером, модуль управления кондиционером, электрохромное зеркало, низкий уровень Преобразователь постоянного тока в постоянный Переднее беспроводное зарядное устройство |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, лампа на потолочной консоли |
| МОДУЛЬ 4 | 7.5A | IBU, многофункциональная камера переднего вида, переключатель аварийной панели, встроенный блок помощи при парковке, ECM полного привода |
| Э-ШИФТЕР | 7.5A | Электронный переключатель передач, SCU |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МУЛЬТИМЕДИА 2 | 10A | Низкий DC-DC преобразователь |
| МОДУЛЬ 3 | 7.5A | Выключатель стоп-сигналов, потолочная консольная лампа, IAU |
| MDPS | 7.5A | Блок МСПП |
| НАЧАЛО | 10A | Замок зажигания, распределительный блок E/R (пусковое реле), переключатель диапазонов коробки передач, IBU, реле охранной сигнализации |

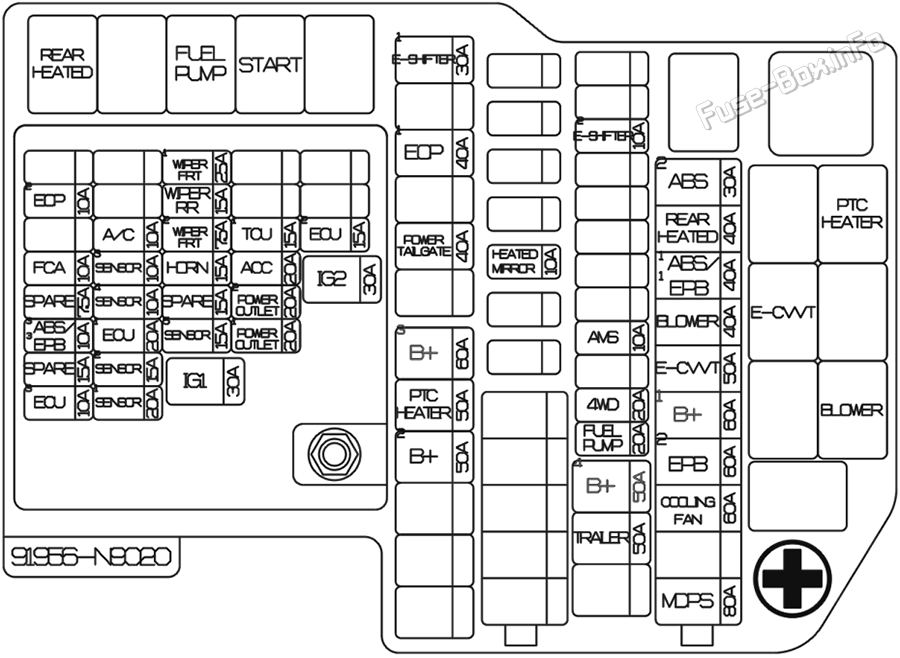

Схема блока предохранителей в моторном отсеке
| Name | Рейтинг | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 60A | Контроллер охлаждающего вентилятора |
| ЭПБ 2 | 60A | Модуль ESC |
| B+1 | 60A | Соединительный блок интенсивной терапии (IPS01, IPS02, IPS03, IPS04, IPS05) |
| E-CVVT | 50A | Соединительный блок E/R (реле E-CVVT) |
| ВОЗДУХОДУВКА | 40A | Соединительный блок E/R (реле вентилятора) |
| ЭПБ 1 | 40A | Модуль ESC |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Соединительный блок E/R (реле заднего обогрева) |
| B+4 | 50A | Соединительный блок ICU (предохранитель — ЗАМОК ДВЕРИ1, ЗАЩИТА П/ОКНА (ЛЕВАЯ), ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ОБОГРЕВАТЕЛЬ (ЗАДНЯЯ), ПОДУШКА БЕЗОПАСНОСТИ2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, МОДУЛЬ9, IBU2, реле долговременной блокировки нагрузки) |
| ТОПЛИВНЫЙ НАСОС | 20A | Соединительный блок E/R (реле топливного насоса) |
| AWD | 20A | ЭБУ полного привода |
| AMS | 10A | Датчик батареи |
| Э-ШИФТЕР 2 | 10A | SCU, электронный переключатель передач |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Распределительный блок E/R (реле обогрева заднего сиденья), электропривод наружного зеркала заднего вида со стороны водителя/пассажира |
| B+2 | 40A | Соединительный блок интенсивной терапии (IPS06, IPS07. IPS08, IPS11) |
| НАГРЕВАТЕЛЬ PTC | 50A | Соединительный блок E/R (реле нагревателя PTC) |
| B+3 | 60A | Соединительный блок ICU (предохранитель — AMP, П/СИДЕНЬЕ (ДРВ), П/СИДЕНЬЕ (ПРОХОД), SAFETY P/WINDOW(RH), S/ОБОГРЕВ (DRV/PASS), SUNROOF1, SUNROOF2, главное реле электрического стеклоподъемника) |
| ЗАДНЯЯ ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ | 40A | Электропривод задней двери |
| ЭОП 1 | 40A | Электронный масляный насос |
| ТРЕЙЛЕР | 30A | Соединитель прицепа |
| ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ 1 | 30A | SCU |
| IG1 | 30A | Реле ДПМ (IG1) |
| IG2 | 30A | Реле PDM (IG2), распределительный блок E/R (RLY.3) |
| ЭБУ 3 | 10A | PCM |
| ЭПБ 3 | 10A | Модуль ESC |
| FCA | 10A | Передний радар |
| ЭОП 2 | 10A | Электронный масляный насос |
| ДАТЧИК 1 | 20A | Катушка зажигания №1~№4 |
| ДАТЧИК 2 | 15A | Кислородный датчик (ВВЕРХ/ВНИЗ) |
| ЭБУ 1 | 20A | PCM |
| ДАТЧИК4 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ДАТЧИК 3 | 10A | Клапан контроля масла, соленоид надежного масляного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, контроллер вентилятора охлаждения, клапан закрытия адсорбера, реле компрессора кондиционера |
| A/C | 10A | Реле компрессора кондиционера |
| ДАТЧИК 5 | 15A | Форсунка №1~№4 |
| HORN | 10A | Реле звукового сигнала |
| СТЕКЛООЧИСТИТЕЛЬ FRT2 | 15A | Реле переднего стеклоочистителя (нижний уровень), PCM, IBU |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Соединительный блок ICU (реле заднего стеклоочистителя), двигатель заднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ1 | 10A | Реле переднего стеклоочистителя (низкий уровень), электродвигатель переднего стеклоочистителя |
| РОЗЕТКА 1 | 15A | Розетка для багажа |
| РОЗЕТКА 2 | 10A | Передняя розетка |
| ACC | 15A | Соединительный блок ICU (предохранитель — MODULE1, MODULE2) |
| ТКУ 1 | 10A | PCM |
| ЭБУ 2 | 15A | PCM |
2021-2022 (Великобритания/Правый руль)

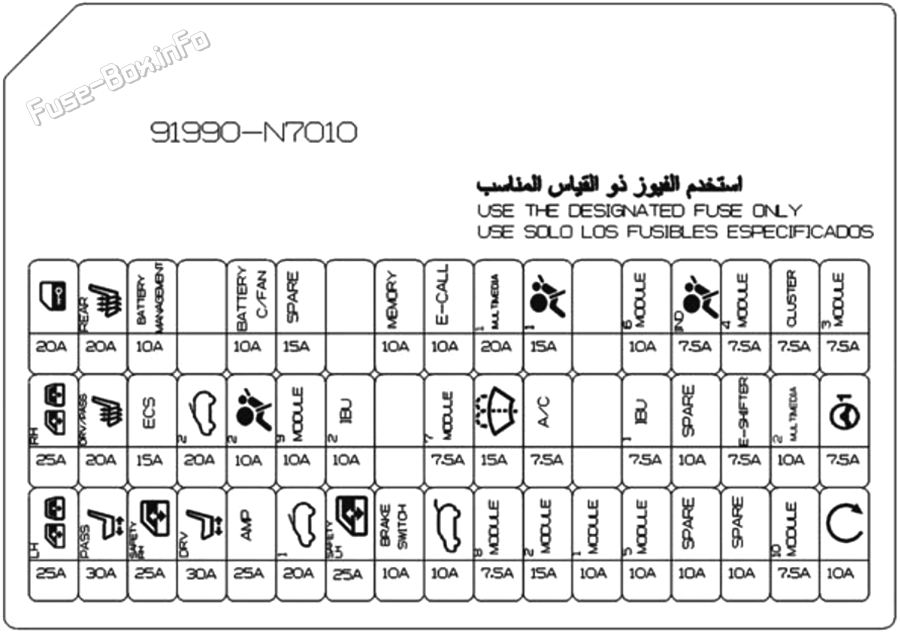

Схема панели предохранителей панели приборов

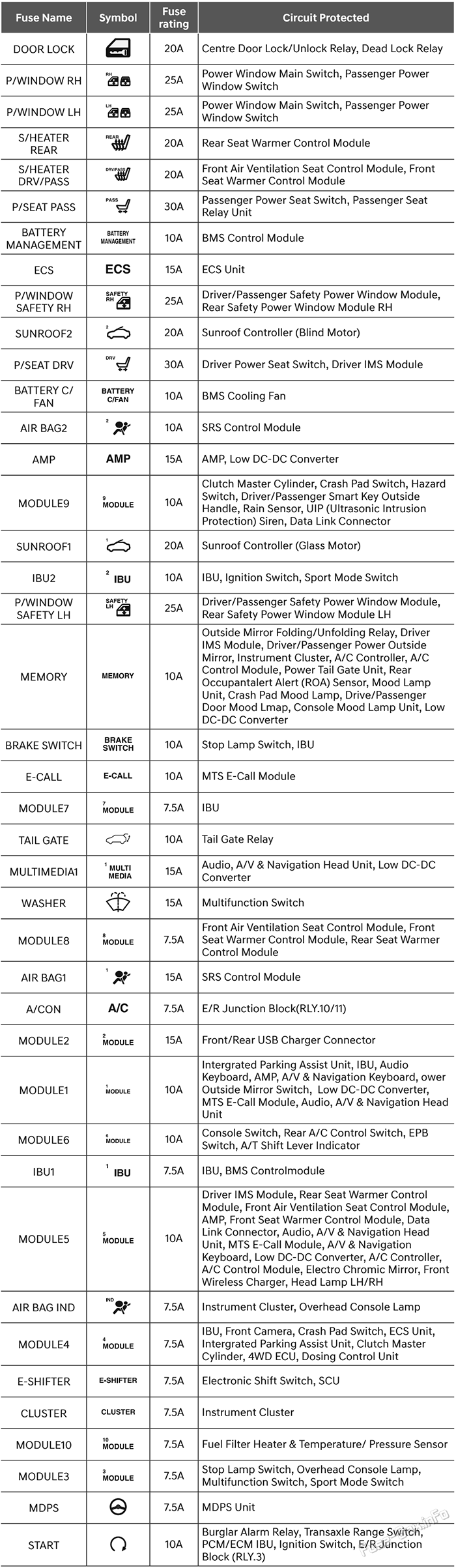

Назначение предохранителей в блоке предохранителей панели приборов (2021-2022 (Великобритания))

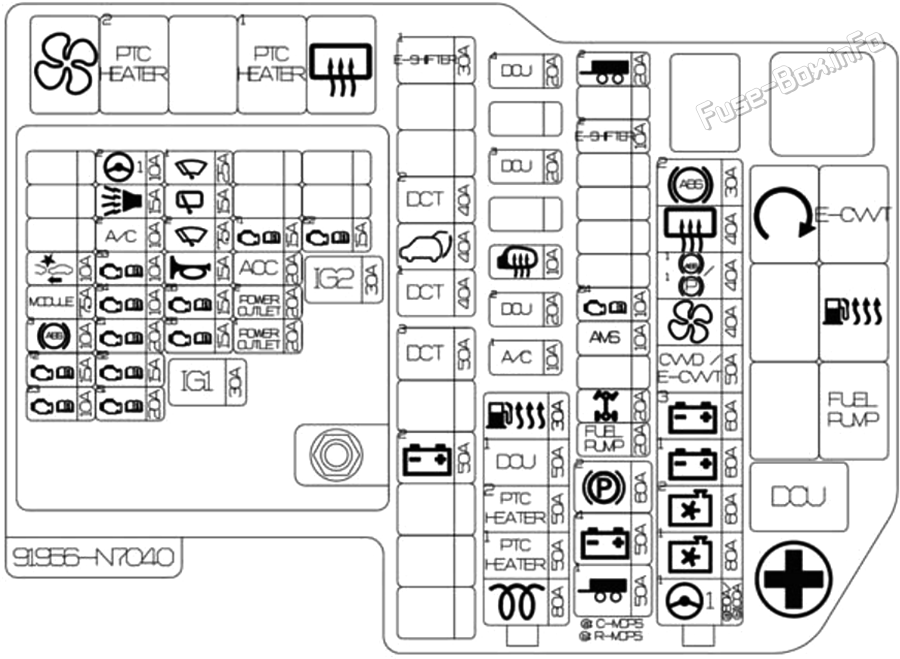

Схема блока предохранителей в моторном отсеке

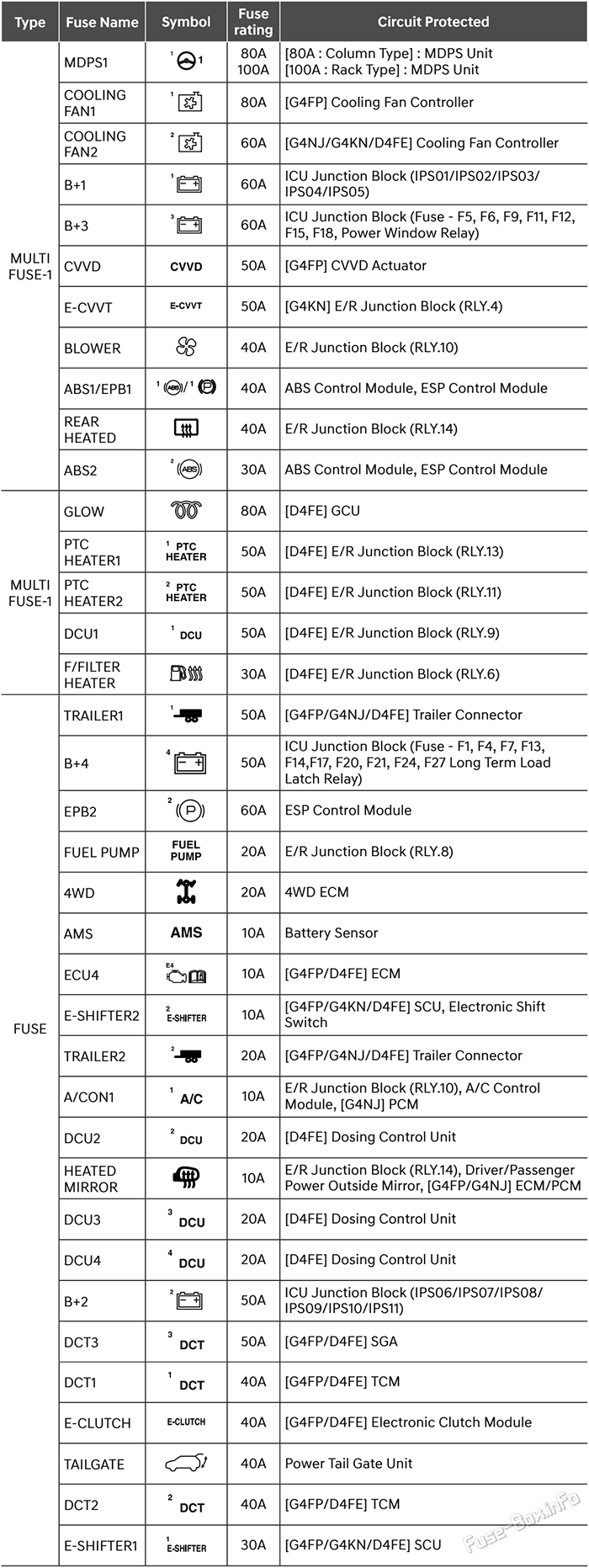

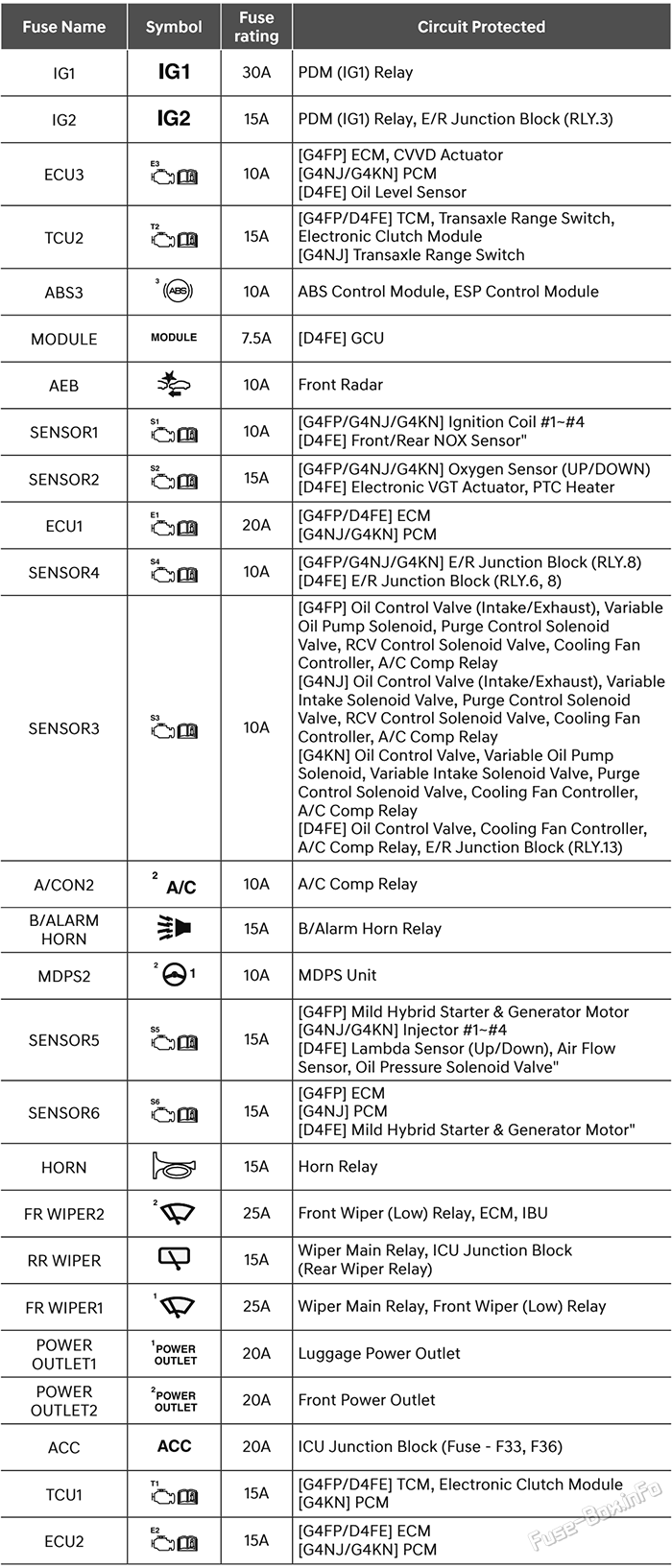

Назначение предохранителей в блоке предохранителей моторного отсека (2021-2022 (Великобритания))
блок печатной платы
