Предохранители и реле Hyundai Veloster (2011-2017)
Схемы относятся к указанным годам и вариантам Hyundai Veloster (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Схема блока предохранителей: Hyundai Veloster (2011–2017 гг.)
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «P/OUTLET» и «C/зажигалка»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

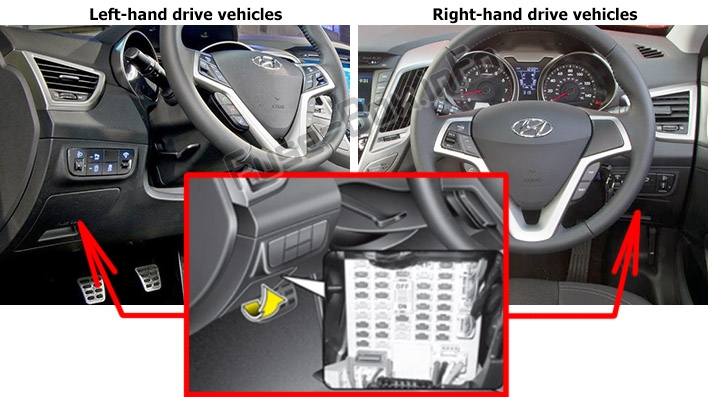

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Моторного отсека

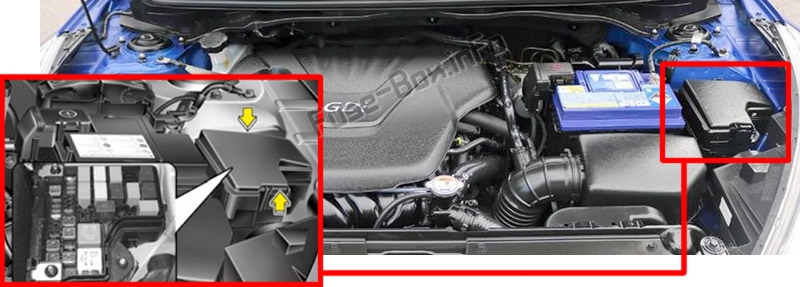

Блок предохранителей находится в моторном отсеке (слева).
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2011, 2012, 2013
Приборная доска

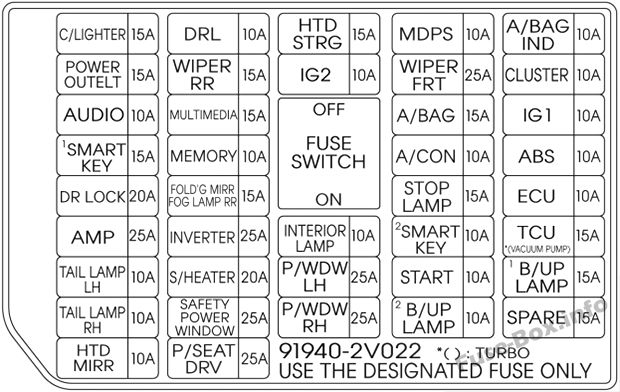

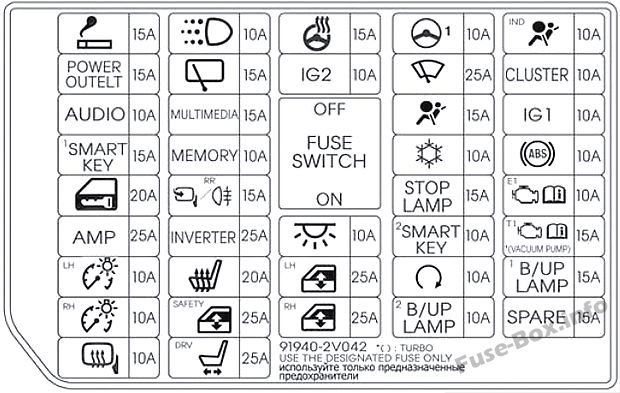

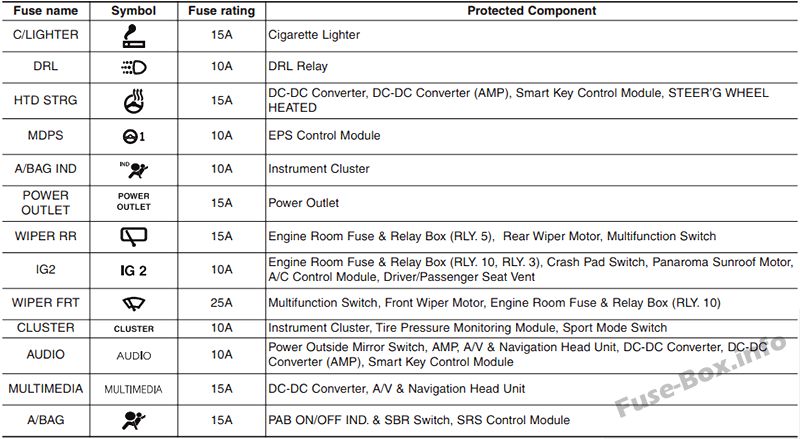

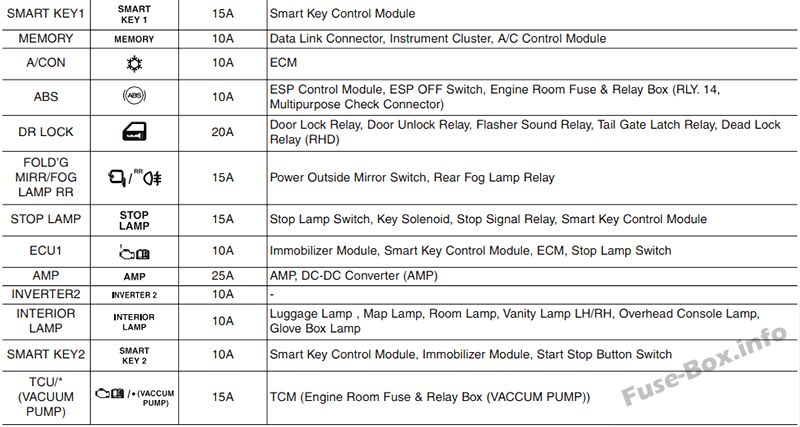

Назначение предохранителей в панели приборов (2011, 2012, 2013)
Моторного отсека

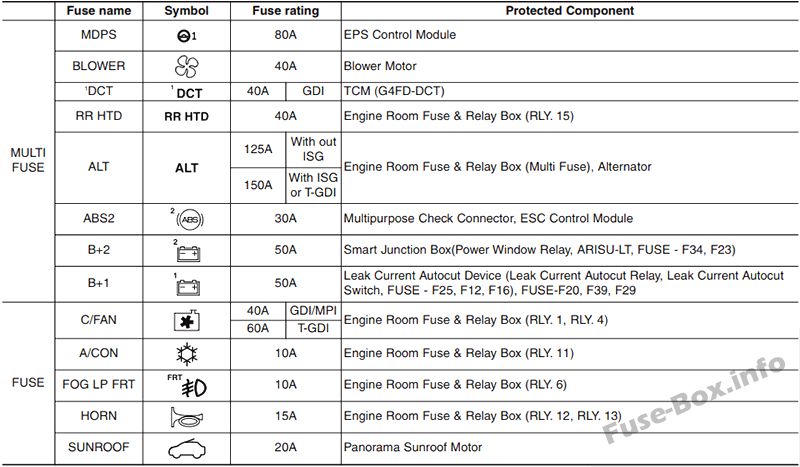

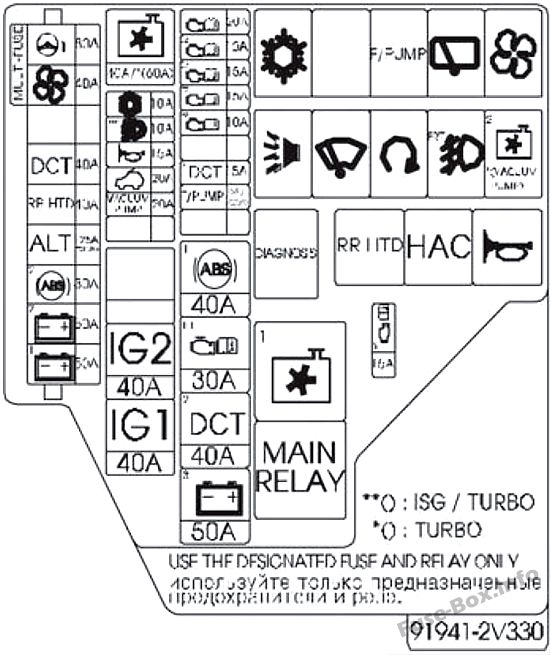

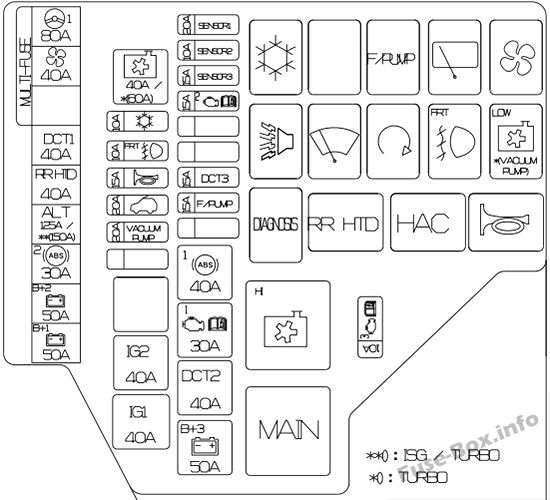

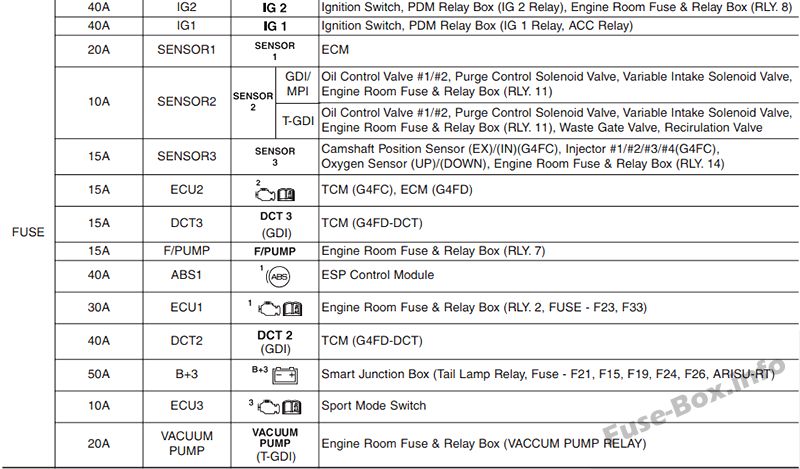

Назначение предохранителей в моторном отсеке (2011, 2012, 2013)
2014
Приборная доска

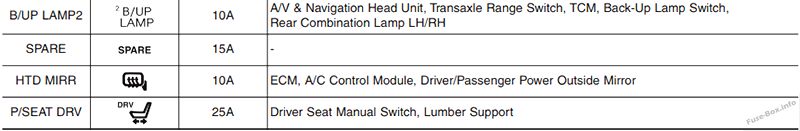

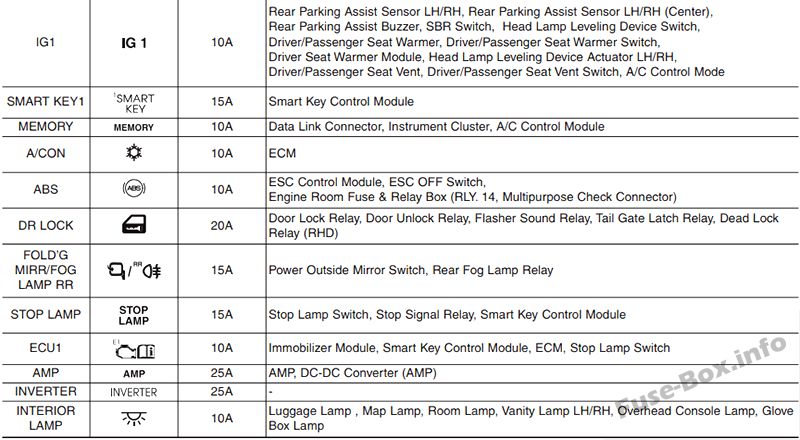

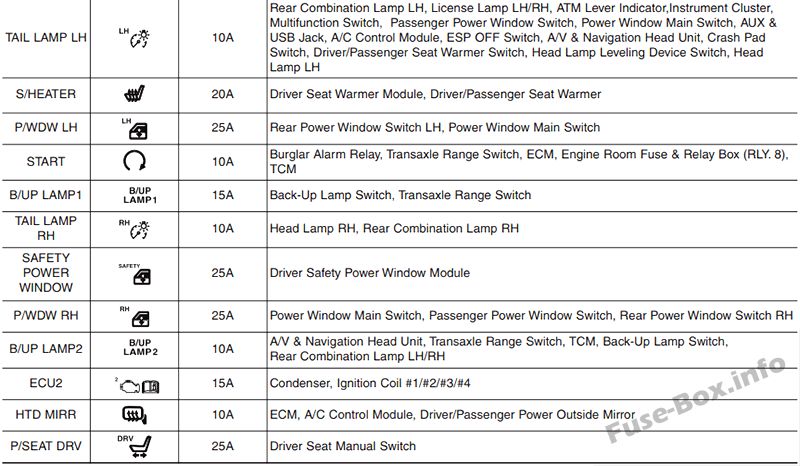

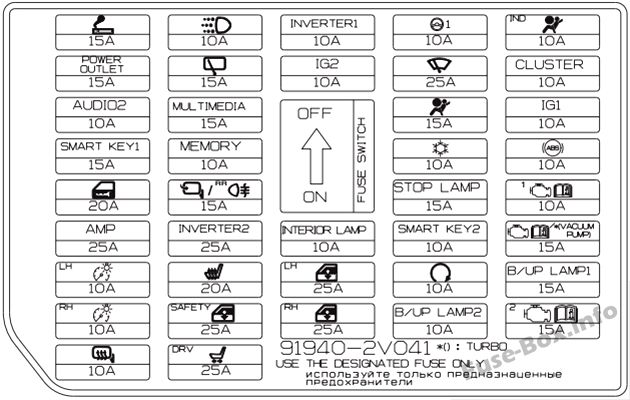

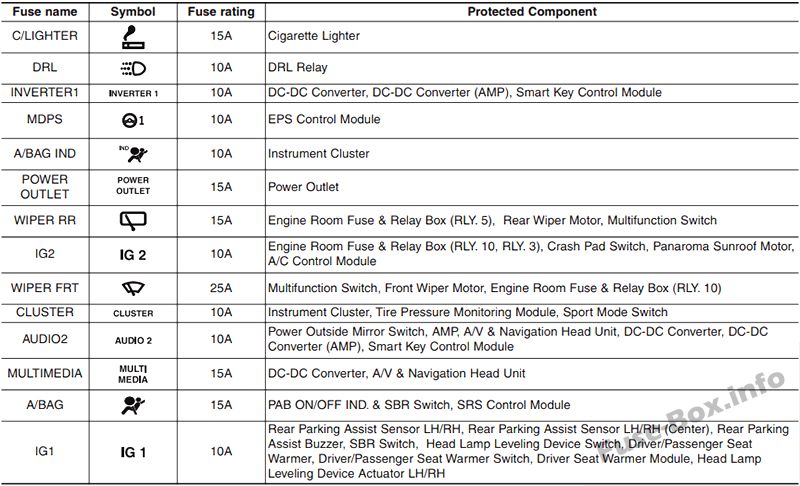

Назначение предохранителей в панели приборов (2014 г.)
Моторного отсека

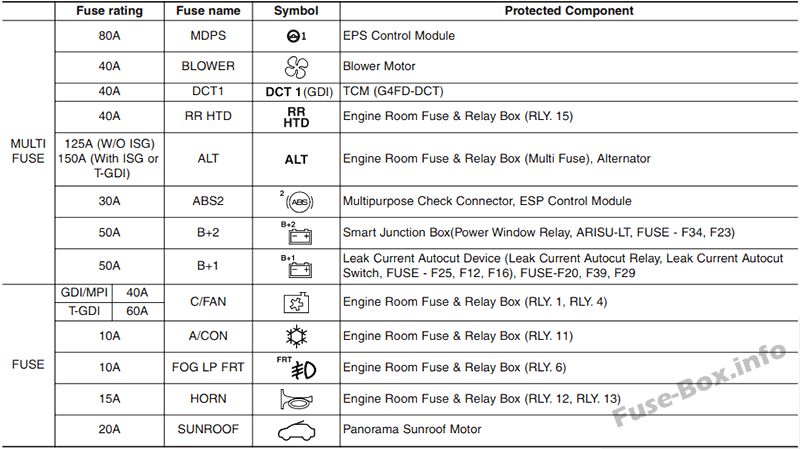

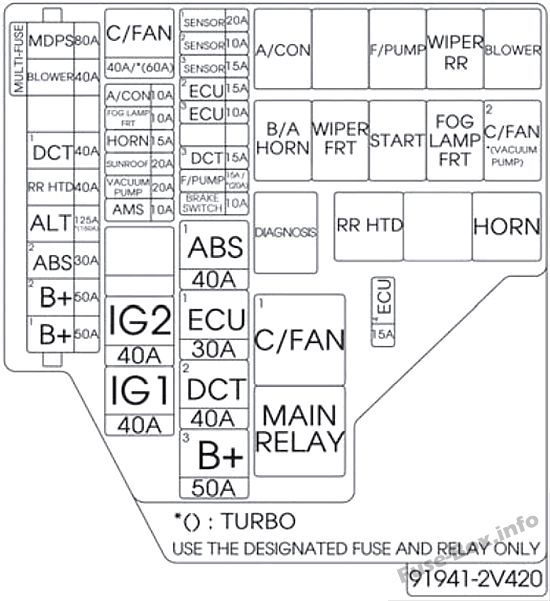

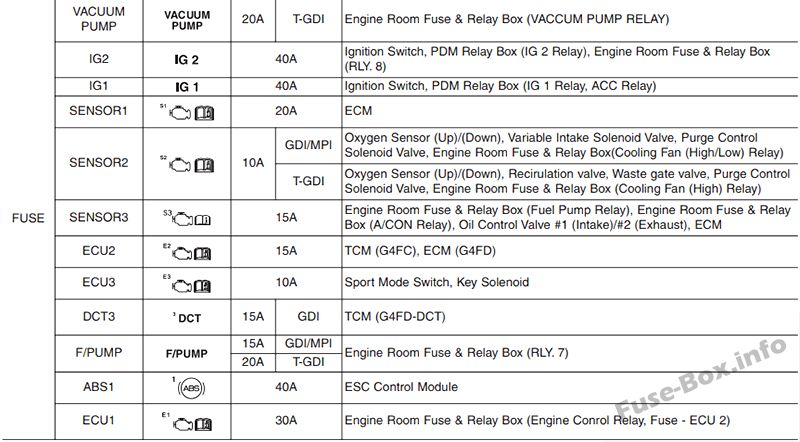

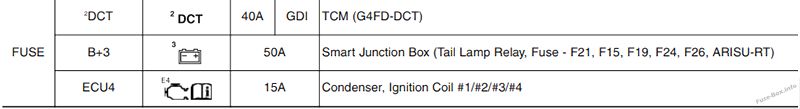

Назначение предохранителей в моторном отсеке (2014 г.)
2015, 2016

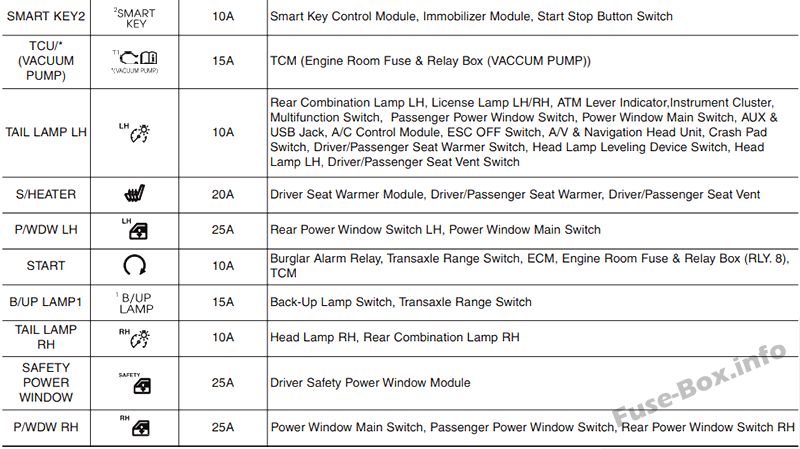

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| C/зажигалка | 15A | Зажигалка |
| DRL | 10A | Не используется |
| HTD STRG | 15A | Модуль управления смарт-ключом, модуль инвертора кондиционера, подогрев рулевого колеса |
| MDPS | 10A | Модуль управления EPS |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
| РОЗЕТКА | 15A | Розетка |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок предохранителей и реле в моторном отсеке (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель |
| IG 2 | 10A | Блок предохранителей и реле в моторном отсеке (реле переднего стеклоочистителя, реле вентилятора), переключатель аварийной панели, электродвигатель панорамного люка, модуль управления кондиционером, модуль управления IPS |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, блок предохранителей и реле в моторном отсеке (реле переднего стеклоочистителя) |
| КЛАСТЕР | 10A | Комбинация приборов, модуль контроля давления в шинах, переключатель спортивного режима, индикатор рычага переключения передач, модуль MTS |
| АУДИО | 10A | Переключатель питания наружного зеркала заднего вида, усилитель, головное устройство аудио/видео и навигации, модуль MTS, модуль управления смарт-ключом, модуль управления IPS |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио/видео и навигации, модуль MTS |
| СУМКА | 15A | Датчик присутствия пассажира, модуль управления SRS, Telltale |
| IG 1 | 10A | Задний датчик системы помощи при парковке, левый/правый, задний датчик системы помощи при парковке, центральный левый/правый, задний зуммер системы помощи при парковке, модуль управления IPS, обогреватель сиденья водителя/пассажира, переключатель обогрева сиденья водителя/пассажира, модуль MTS, модуль управления кондиционером |
| 1 УМНЫЙ КЛЮЧ | 15A | Модуль управления смарт-ключом |
| ПАМЯТЬ | 10A | Разъем канала передачи данных, комбинация приборов, модуль управления кондиционером |
| А/КОН | 10A | ECM |
| ABS | 10A | Модуль ESC, выключатель ESC, блок предохранителей и реле E/R (реле HAC, универсальный контрольный разъем) |
| ДР ЛОК | 20A | Реле дверного замка, реле разблокировки двери, реле звуковой сигнализации, реле защелки двери багажника, реле разблокировки в два оборота, модуль управления IPS |
| СКЛАДЫВАЮЩЕЕСЯ ЗЕРКАЛО/ ПРОТИВОТУМАННОЕ ЛП ЗАДН. | 15A | Не используется |
| СТОП-СИГНАЛ | 15A | Выключатель стоп-сигнала, реле стоп-сигнала, модуль управления смарт-ключом |
| ECU | 10A | Модуль иммобилайзера, модуль управления смарт-ключом, ECM. Выключатель стоп-сигнала |
| AMP | 25A | AMP |
| ИНВЕРТОР | 25A | Модуль инвертора кондиционера |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа багажного отделения, лампа карты, комнатная лампа, лампа туалетного столика левая/правая, лампа потолочной консоли |
| 2 УМНЫЙ КЛЮЧ | 10A | Модуль управления смарт-ключом, модуль иммобилайзера, переключатель кнопки запуска и остановки |
| TCU * (ВАКУУМНЫЙ НАСОС) T-GDI | 15A | Блок предохранителей и реле в моторном отсеке (реле вакуумного насоса) |
| TCU * (ВАКУУМНЫЙ НАСОС) GDI | 15A | TCM |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый/правый номерной фонарь, индикатор рычага переключения передач, комбинация приборов, многофункциональный переключатель, переключатель стеклоподъемника пассажира, главный переключатель стеклоподъемника, разъем AUX и USB, внутренний модуль управления кондиционером Miiror, выключатель ESC, A/ Головное устройство V & Navigation, переключатель аварийной панели, переключатель обогрева сиденья водителя / пассажира, левая фара |
| S/НАГРЕВАТЕЛЬ | 20A | Обогрев сиденья водителя/пассажира |
| P/WDW левый | 25A | Главный выключатель стеклоподъемника |
| НАЧАЛО | 10A | Реле охранной сигнализации, переключатель диапазона коробки передач, модуль управления смарт-ключом, ECM, TCM, блок предохранителей и реле в моторном отсеке (пусковое реле) |
| 1 Б/У ЛП | 15A | Выключатель фонарей заднего хода, переключатель диапазонов коробки передач |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая передняя фара, правая задняя комбинированная фара |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль стеклоподъемника безопасности водителя |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| 2 ЛАМПА Б/ВВЕРХ | 10A | Головное устройство аудио/видео и навигации, переключатель диапазонов коробки передач, модуль MTS, TCM, переключатель фонаря заднего хода, задний комбинированный фонарь, левый/правый, модуль управления IPS |
| ЗАПАСНОЙ | 15A | - |
| ГТД ЗЕРКАЛО | 10A | ECM, блок управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира |
| P/СЕАТ ДРВ | 25A | Поддержка пиломатериалов |
| * Турбо |
Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ВОЗДУХОДУВКА | 40A | Блок предохранителей и реле в моторном отсеке (реле вентилятора) |
| 1 ТОЧКА (ГДИ) | 40A | TCM |
| RR HTD | 40A | Блок предохранителей и реле в моторном отсеке (реле обогревателя заднего стекла) |
| АЛЬТ (ГДИ) | 125A | Блок предохранителей и реле в моторном отсеке (Multi Fuse — коробка передач с двойным сцеплением EcoShift 1, |
| ALT (Т-ГДИ) | 150A | MDPS, RR HTD, ВОЗДУХОДУВКА), Генератор |
| 2 АБС | 30A | Многоцелевой контрольный разъем, модуль ESC |
| 2 B+ | 50A | Интеллектуальная распределительная коробка (реле стеклоподъемников, модуль управления IPS (ARISU LT), предохранитель — ЗАЩИТНОЕ ОКНО, AMP) |
| 1 B+ | 50A | Устройство автоматического отключения по току утечки (реле комнатного освещения, выключатель автоматического отключения по току утечки, предохранитель — ЛАМПЫ САЛОНА, МУЛЬТИМЕДИА, ПАМЯТЬ), предохранитель — S/НАГРЕВАТЕЛЬ |
| ПРЕДОХРАНИТЕЛЬ: | ||
| C/FAN (GDI) | 40A | Блок предохранителей и реле в моторном отсеке (реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая частота)) |
| С/ВЕНТИЛЯТОР (T-GDI) | 60A | Блок предохранителей и реле в моторном отсеке (реле вентилятора охлаждения (высокая скорость)) |
| А/КОН | 10A | Блок предохранителей и реле в моторном отсеке (реле А/КОН) |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 10A | Блок предохранителей и реле в моторном отсеке (реле противотуманных фар) |
| HORN | 15A | Блок предохранителей и реле в моторном отсеке (реле звукового сигнала охранной сигнализации, реле звукового сигнала) |
| ЛЮК | 20A | Панорама Люк Мотор |
| ВАКУУМНЫЙ НАСОС (T-GDI) | 20A | Блок предохранителей и реле в моторном отсеке (реле вакуумного насоса) |
| AMS | 10A | Датчик батареи |
| IG 2 | 40A | Замок зажигания, блок реле PDM (реле IG 2), блок предохранителей и реле в моторном отсеке (пусковое реле) |
| IG 1 | 40A | Замок зажигания, блок реле PDM (реле IG 1, реле ACC) |
| 1 ДАТЧИК | 20A | ECM |
| 2 ДАТЧИК (GDI) | 10A | Кислородный датчик (вверху)/(внизу), клапан закрытия адсорбера, регулируемый впускной электромагнитный клапан, электромагнитный клапан управления продувкой, блок предохранителей и реле в моторном отсеке (реле охлаждающего вентилятора (высокий/низкий уровень)) |
| 2 ДАТЧИК (T-GDI) | 10A | Кислородный датчик (вверху)/(внизу), клапан закрытия адсорбера, клапан рециркуляции, перепускной клапан, электромагнитный клапан управления продувкой, блок предохранителей и реле в моторном отсеке (реле охлаждающего вентилятора (высокий уровень)) |
| 3 ДАТЧИК | 15A | Блок предохранителей и реле в моторном отсеке (реле топливного насоса), Блок предохранителей и реле в моторном отсеке (реле А/КОН), масляный регулирующий клапан №1 (впускной)/№2 (выпускной), ECM |
| 2 ЭБУ | 15A | ECM |
| 3 точки (GDI) | 15A | TCM |
| F/НАСОС (GDI) | 15A | Блок предохранителей и реле в моторном отсеке (реле топливного насоса) |
| F/НАСОС (T-GDI) | 20A | |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Предохранитель стоп-сигнала |
| 1 АБС | 40A | Модуль ESC |
| 1 ЭБУ | 30A | Блок предохранителей и реле в моторном отсеке (реле управления двигателем, предохранитель — ECU 2) |
| 2 ДКП (ГДИ) | 40A | TCM |
| 3 B+ | 50A | Интеллектуальная распределительная коробка (реле задних фонарей, модуль управления IPS (ARISU RT), предохранитель - STOP LP, SMART KEY 1/2, ИНВЕРТОР 2, ДР ЛОК) |
| 3 ЭБУ | 10A | Переключатель спортивного режима, соленоид ключа |
| 4 ЭБУ | 15A | Конденсатор, катушка зажигания №1/№2/№3/№4 |
