Предохранители и реле KIA Sedona (2002-2005)
Схемы относятся к указанным годам и вариантам KIA Sedona (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Sedona/Carnival 2002-2005 гг.
Предохранители прикуривателя (розетки) в KIA Sedona расположены в блоке предохранителей в салоне (см. предохранители «P/SCK(FRT)» (передняя розетка), «CIGAR» (прикуриватель), «P/SCK (RR)» (задняя розетка)), а также в Блок предохранителей моторного отсека (предохранитель «1 баттон»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

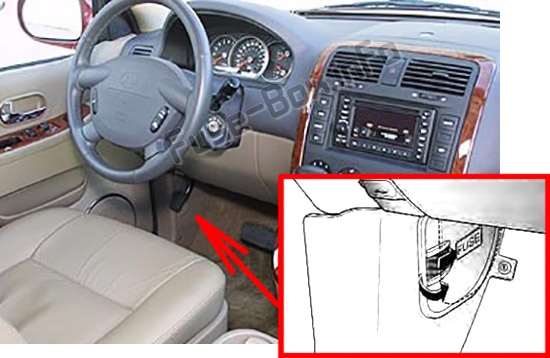

Пассажирский салон
Блок предохранителей находится за крышкой под панелью приборов.

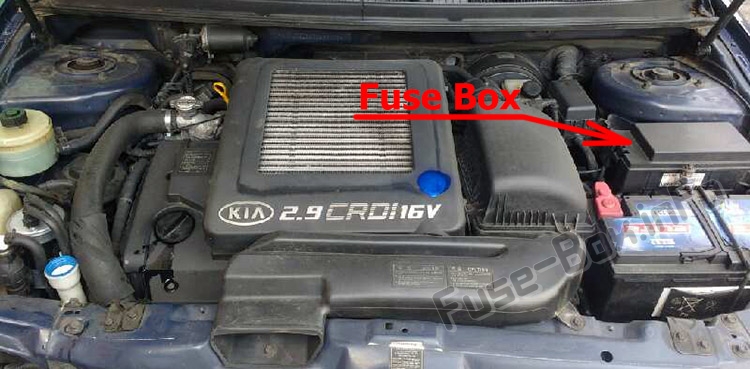

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

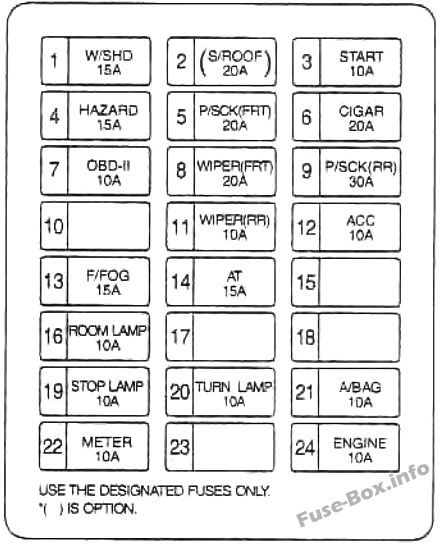

Пассажирский салон
| Описание | Номинал, Ампер | Защищаемая цепь |
|---|---|---|
| 1. С/СХД | 15 A | Дефростер |
| 2. С/КРЫША | 20 A | Люк на крыше |
| 3. НАЧАТЬ | 10 A | Стартовая система. ПКМ, АСС |
| 4. ОПАСНОСТЬ | 15 A | Блок указателей поворота и аварийной сигнализации |
| 5. П/СКК(ФРТ) | 20 A | Передняя розетка |
| 6. СИГАРА | 20 A | Зажигалка |
| 7. БД-II | 10 A | Проверьте разъем |
| 8. СТЕКЛООЧИСТИТЕЛЬ (ПЕРЕДНИЙ) | 20 A | Стеклоочиститель и омыватель, головной свет, передний обогреватель и кондиционер. Охлаждение свстэм. Дефростер |
| 9. П/СК (RR) | 30 A | Задняя розетка |
| 10. | - | - |
| 11. ВПЕР(РР) | 10 A | Стеклоочиститель и омыватель, ETWS, обогреватель и кондиционер, маршрутный компьютер, люк на крыше |
| 12. АКК | 10 A | Зеркало с электроприводом, Прикуриватель, Розетка, Часы, Вход без ключа, Аудиосистема |
| 13. П/ТУМ | 15 A | Передняя противотуманная фара |
| 14. В | 15 A | PCM (система управления силовым агрегатом) |
| 15. | - | |
| 16. КОМНАТНАЯ ЛАМПА | 10 A | Приборный щиток. ETWIS, Головной свет, ДХО, Безключевой доступ. Комнатная лампа, лампа Sunvior, часы |
| 17. | - | . |
| 18. | - | - |
| 19. СТОП-СИГНАЛ | 20 A | Стоп-сигнал |
| 20. ПОВОРОТНАЯ ЛАМПА | 10 A | Блок указателей поворота и аварийной сигнализации |
| 21. А/СУМКА | 10 A | Воздушная подушка |
| 22. МЕТР | 10 A | PCM, ACC, маршрутный компьютер, стоп-сигнал, ДХО, ETWS. Приборный щиток. Передний обогреватель и кондиционер |
| 23. | - | - |
| 24. ДВИГАТЕЛЬ | 10 A | ПКМ. Охлаждение, Датчик скорости, Диагностический разъем, ACC, Комбинация приборов, ABS |

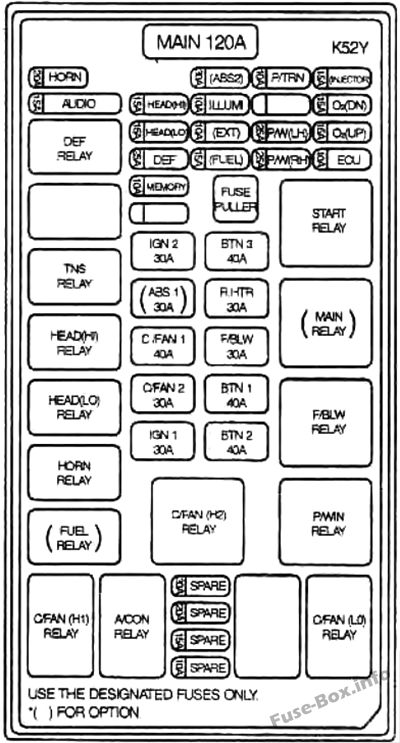

Моторного отсека
| Описание | Номинал, Ампер | Защищаемая цепь |
|---|---|---|
| HORN | 20 A | Horn |
| ABS2 | 30 A | ABS |
| Р/РНН | 10 A | ПКМ, главное реле |
| ИНЖЕКТОР | 15 A | PCM |
| АУДИО | 15 A | Аудио |
| ГОЛОВА (ПРИВЕТ) | 15 A | Фара |
| ИЛЛЮМИ | 10 A | Освещение замочной скважины |
| О2 (ДН) | 15 A | PCM |
| ГОЛОВА (LO) | 15 A | Фара |
| EXT | 1G A | ДХО, Фонарь номерного знака, Задний фонарь, Габаритный фонарь, Лампа поворота |
| П/В (левый) | 25 A | Электростеклоподъемник |
| О2 (ВВЕРХ) | 15 A | PCM |
| DEF | 25 A | Дефростер |
| FUEL | 15 A | Реле топливного насоса |
| П/В (прав.) | 25 A | Электростеклоподъемник |
| ECU | 10 A | ПКМ, Охлаждение |
| Память | 10 A | Передний обогреватель и кондиционер, Etwis, система доступа без ключа |
| ИГН 2 | 30 A | Замок зажигания |
| 3 кнопки | 30 A | Блок указателей поворота и аварийной сигнализации, дверной замок с электроприводом |
| АБС 1 | 30 A | ABS |
| Р.ХТР | 30 A | Задний обогреватель и кондиционер |
| С/ВЕНТИЛЯТОР 1 | 40 A | Система охлаждения |
| F/BLW | 30 A | Передний обогреватель и кондиционер |
| С/ВЕНТИЛЯТОР 2 | 30 A | Система охлаждения |
| 1 баттон | 40 A | Зажигалка. Розетка |
| IGN 1 | 30 A | Замок зажигания |
| 2 кнопки | 40 A | Сиденье с электроприводом, ПКМ |
