Предохранители и реле KIA Sedona (2006-2014)
Схемы относятся к указанным годам и вариантам KIA Sedona (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Sedona/Carnival 2006-2014
Предохранители прикуривателя (розетки) в KIA Sedona расположены в блоке предохранителей панели приборов (см. предохранители «Р/ВЫХОД 1» (передняя розетка), «Р/ВЫХОД 2» (прикуриватель, розетка)), а также в блоке предохранителей в багажном отделении (предохранители «RR P /OTLT-LH” (левая задняя розетка), “RR P/OTLT-RH” (правая задняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

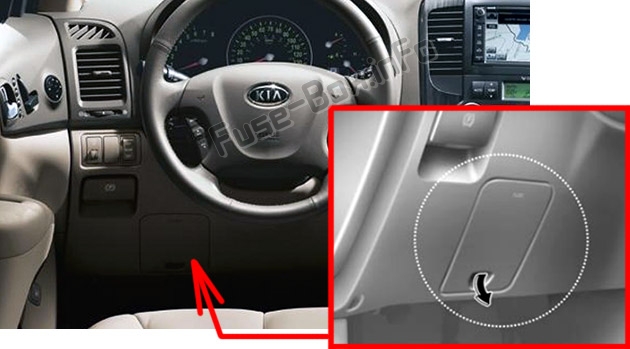

Приборная доска
Блок предохранителей находится за крышкой под рулевым колесом.

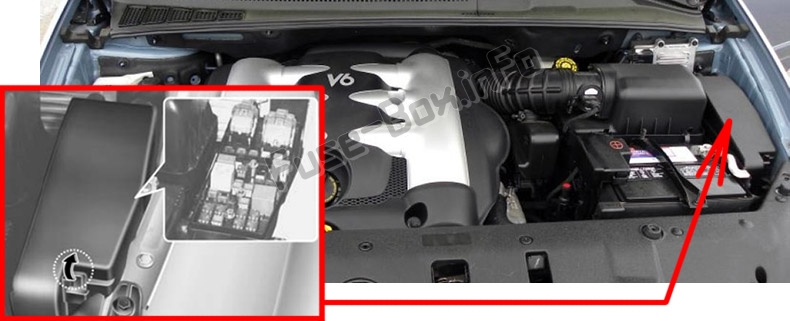

Моторного отсека

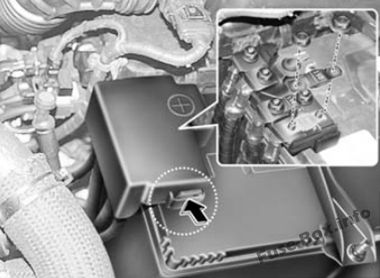

Главный предохранитель

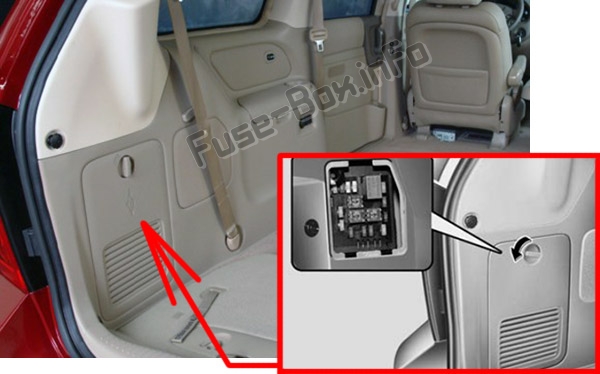

Панель предохранителей в багажном отделении

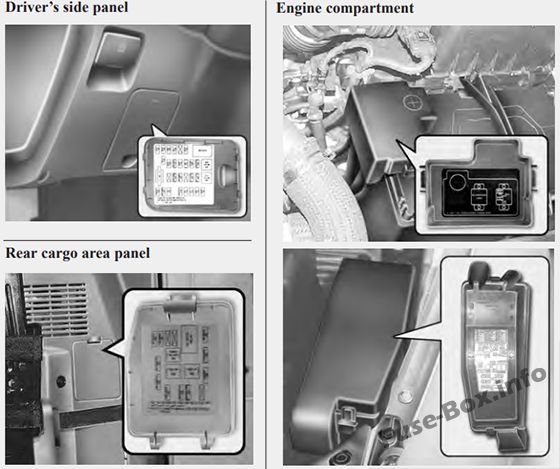

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Назначение предохранителей на панели приборов
Назначение предохранителей на панели приборов
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио, Подножка |
| ПАМЯТЬ | 7.5A | Модуль климат-контроля, Часы, Комбинация приборов, Бортовой компьютер, Передний модуль, Модуль сдвижной двери с электроприводом, Модуль двери багажного отделения с электроприводом, Модуль двери водителя, Модуль двери переднего пассажира, Модуль сиденья водителя с электроприводом, Блок памяти положения водителя |
| VRS | 10A | Модуль системы переменного хода рейки, кнопка управления системой переменного хода рейки |
| ИГ2-1 | 7.5A | Блок управления кондиционером, многофункциональный переключатель, внутренний блок реле, зеркало ECM, датчик дождя, подогрев сидений |
| ИГ2-2 | 7.5A | Кнопка заднего климат-контроля, Передний модуль, Модуль сдвижной двери с электроприводом, Модуль двери багажного отделения с электроприводом, Модуль двери водителя, Модуль двери переднего пассажира, Модуль сиденья водителя с электроприводом, Системный блок памяти положения водителя |
| БД-II | 7.5A | БД-II, разъем диагностики |
| ROOM | 7.5A | Косметическое зеркало, Лампа для карты, Потолочная консоль, Выключатель освещения салона, Модуль климат-контроля, Homelink |
| К/БЛОКИРОВКА | 7.5A | Соленоид блокировки ключа |
| ИЛЛЮМИ | 7.5A | Подсветка панели приборов |
| AMP | 25A | Усилитель |
| ПОДОГРЕВ СИДЕНЬЯ | 20A | Внутренний блок реле (обогреватель сиденья) |
| ЛЮК | 25A | Модуль люка |
| DDM | 30A | Модуль двери водителя |
| TPMS | 7.5A | Система контроля давления в шинах |
| ПЕДАЛЬ | 15A | Реле педали с регулируемой мощностью (только система памяти без положения водителя) |
| Р/ВЫХОД 1 | 15A | Розетка (спереди) |
| ПРОХОД П/СИДЕНЬЕ | 20A | Модуль сиденья переднего пассажира с электроприводом |
| ДРВ П/СИДЕНЬЕ | 30A | Модуль сиденья водителя с электроприводом |
| ADM | 30A | Модуль двери переднего пассажира |
| ACC | 7.5A | Аудио, Часы, Управление наружными зеркалами заднего вида и переключатель складывания |
| Р/ВЫХОД 2 | 15A | Прикуриватель, Розетка |
| НАЧАЛО | 7.5A | Пусковое реле |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 7.5A | Кластер |
| ENG | 7.5A | Переключатель рычага автоматической коробки передач, датчик скорости автомобиля, переключатель ингибитора, модуль управления коробкой передач, датчик входной скорости, датчик выходной скорости, выключатель фонаря заднего хода, топливный фильтр |
| IG1 | 7.5A | Бортовой компьютер, Зуммер (система оповещения сзади), Комбинация приборов, Переключатель ESC, Датчик температуры окружающего воздуха, Генератор |
| ABS | 7.5A | Модуль управления ABS, модуль управления ESC, датчик скорости рыскания, датчик угла поворота рулевого колеса |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления подушками безопасности |
| ГЕНЕРАТОР | - | Реле генератора |
| ШУНТ | - | Шунтирующий соединитель |
Назначение предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ШАЙБА ПЕРЕДНЯЯ/ЗАДНЯЯ | 10A | Реле электродвигателя переднего омывателя, реле электродвигателя заднего омывателя |
| IG 2 | 7.5A | Топливный фильтр |
| СТОП-СИГНАЛ | 20A | Стоп-сигнал, высоко установленный стоп-сигнал |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 20A | Подогреватель топливного фильтра |
| КЛЮЧ SW 1 | 25A | Модуль панели приборов |
| СТОП-СИГНАЛ | 7.5A | Блок TCU, PCU/ECU, ABS/ESC |
| НЕТ КОМП | 7.5A | Реле компрессора кондиционера |
| ATM | 15A | соленоид банкомата |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Передний антиобледенитель |
| HORN | 15A | Реле звукового сигнала |
| ЭБУ 1 | 10A | PCU/ECU, Реле компрессора кондиционера, Датчик массового расхода воздуха, Блок иммобилайзера |
| О2 ДН | 10A | Датчик O2 (RL, RR) |
| ЭБУ 2 | 15A | PCU/ECU, клапан управления маслом 1/2, регулируемый клапан впускного коллектора 1/2, электромагнитный клапан продувки адсорбера, клапан закрытия адсорбера, реле широтно-импульсной модуляции |
| О2 ВВЕРХ | 10A | Датчик O2 (FL, FR) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания 172/3/4/5/6, Конденсатор |
| ИНЖЕКТОР | 15A | PCU/ECU, Форсунка 1/2/3/4/5/6, Реле накаливания 1/2, Клапан впускного коллектора, Электромагнитный клапан EGR, Реле вентилятора системы охлаждения, Датчик расхода воздуха, Впускной дроссельный клапан |
| П/ПОЕЗД | 7.5A | Реле противоугонной сигнализации, главное реле, TCM, генератор, ECM, форсунка 15A, ЭБУ 2 15A, ЭБУ 1 10A, реле компрессора кондиционера, впускной дозирующий клапан, электромагнитный клапан EGR, датчик расхода воздуха, дизельный блок, модуль иммобилайзера |
| ТОПЛИВНЫЙ НАСОС | 15A | Двигатель топливного насоса |
| SP | 7.5A | Запасной предохранитель |
| SP | 10A | Запасной предохранитель |
| SP | 15A | Запасной предохранитель |
| SP | 20A | Запасной предохранитель |
| SP | 25A | Запасной предохранитель |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESC |
| АБС 2 | 20A | Модуль управления ABS, модуль управления ESC |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Реле включения переднего стеклоочистителя |
| КЛЮЧ SW 2 | 30A | Пусковое реле, нагрузка IG2 (переменный ход рейки, зеркало ECM, датчик дождя, подогрев сидений) |
| ОЗУ 1 | 50A | Задний модуль |
| ОЗУ 2 | 50A | Задний модуль |
| ОЗУ 3 | 50A | Задний модуль |
| ИПМ 1 | 50A | Модуль панели приборов |
| ИПМ 2 | 50A | Модуль панели приборов |
| ИПМ 3 | 50A | Модуль панели приборов |
| ПЕРЕДНИЙ ВЕНТИЛЯТОР | 40A | Внутренний блок реле (реле переднего вентилятора) |
| ЗАДН.ВЕНТИЛЯТОР | 30A | Внутренний блок реле (реле заднего вентилятора) |
| РЕЛЕ ИГ 2 | - | Реле зажигания |
| РЕЛЕ КОМПРЕССОРА КОНДИЦИОНЕРА | - | Реле компрессора кондиционера |
| ГЛАВНОЕ РЕЛЕ | - | Главное реле |
| СТАРТ РЕЛЕ | - | Пусковое реле |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | - | Реле топливного насоса |
Назначение предохранителей на аккумуляторе
Назначение предохранителей на аккумуляторе
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| ALT | 150А/200А | Генератор |
| С/ВЕНТИЛЯТОР | 60A | Охлаждающий вентилятор |
Назначение предохранителей в грузовом отсеке
Назначение предохранителей в грузовом отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РР Д/БЛОКИРОВКА | 20A | Реле замка сдвижной двери, Реле разблокировки сдвижной двери, Привод замка сдвижной двери, Привод замка двери багажника |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле заднего стеклоочистителя, мотор заднего стеклоочистителя |
| RR DEFOG | 25A | Реле обогревателя заднего стекла, обогреватель заднего стекла |
| ЗАДНЯЯ ЗАСЛОНКА С МОЩНОСТЬЮ | 30A | Модуль задней двери с электроприводом |
| П/КВАРТАЛ | 10A | Реле открывания заднего стекла с электроприводом, Реле закрытия стекла с электроприводом, Электродвигатель стекла с электроприводом |
| RR P/WIN-RH | 25A | Реле стеклоподъемника сдвижной двери (справа), электродвигатель стеклоподъемника сдвижной двери (справа) |
| RR P/WIN-LH | 25A | Реле стеклоподъемника сдвижной двери (слева), электродвигатель стеклоподъемника сдвижной двери (слева) |
| PSD-RH | 30A | Модуль сдвижной двери с электроприводом (справа) |
| PSD-LH | 30A | Модуль сдвижной двери с электроприводом (слева) |
| БАГАЖ | 7.5A | Подножка, выключатель электропривода вкл./выкл. двери багажного отделения, лампа задней двери |
| ТОПЛИВНАЯ ДВЕРЦА | 15A | Реле крышки бензобака, привод крышки бензобака |
| РР П/ОТЛТ-ЛХ | 15A | Задняя розетка (слева) |
| RR P/OTLT-RH | 15A | Задняя розетка (справа) |
| ЗАДН. РЕЛЕ ПРОТИВОТУМАН. | - | Реле обогревателя заднего стекла |
