Предохранители и реле KIA Sedona (2015-2019..)
Схемы относятся к указанным годам и вариантам KIA Sedona (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Sedona/Carnival 2015-2019…
Предохранители прикуривателя (розетки) в KIA Sedona расположены в блоке предохранителей приборной панели (см. предохранители «РОЗЕТКА2» (консольная розетка), «РОЗЕТКА ПИТАНИЯ3» (задняя розетка) и «РОЗЕТКА 1» (передняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

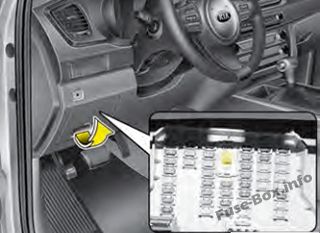

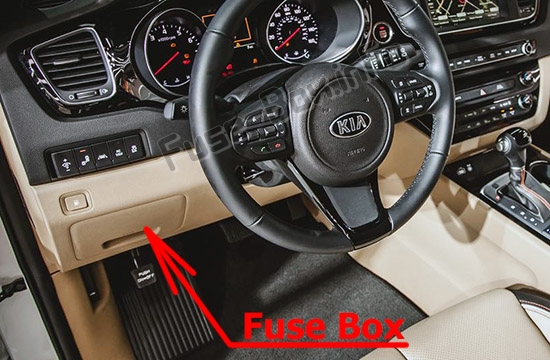

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Автомобили с левым рулем

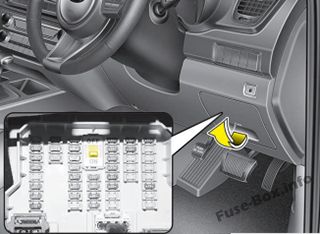

Автомобили с правым рулем

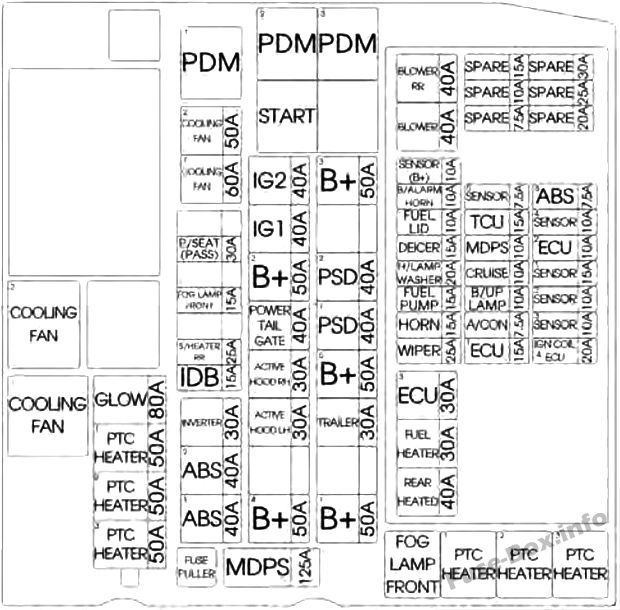

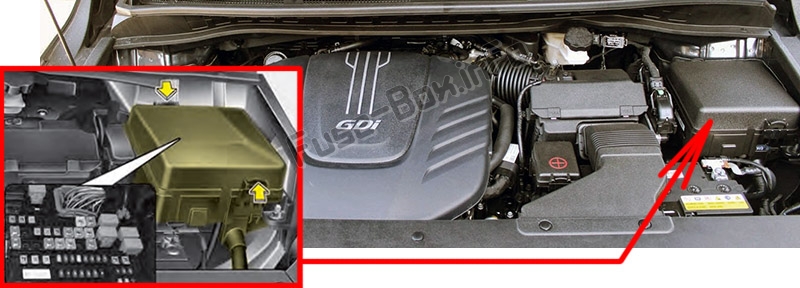

Моторного отсека

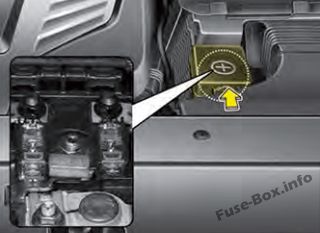

Главный предохранитель

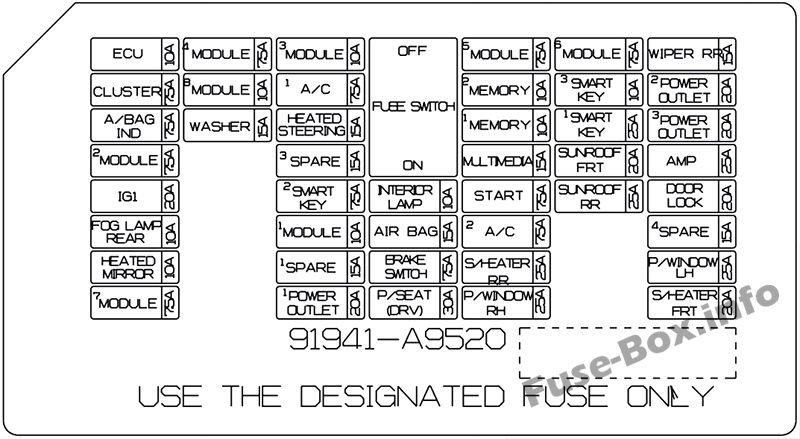

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016, 2017, 2018

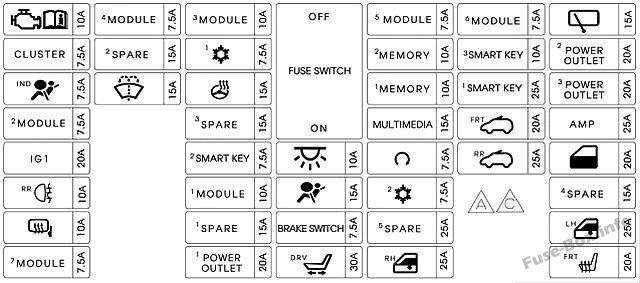

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ECU | 10A | PCM, коробка привода форсунки, модуль управления смарт-ключом/модуль иммобилайзера |
| МОДУЛЬ 4 | 7.5A | Активатор устройства регулировки уровня фар, левый/правый, многоцелевой контрольный разъем, лицевой переключатель, модуль MTS, электрохромный, головное устройство аудио/видео и навигации, модуль управления кондиционером, модуль управления обогревателем, модуль управления вентиляцией сиденья пассажира, модуль управления IMS водителя , модуль управления обогревателем заднего сиденья, модуль автоматического выравнивания головы, рычаг переключения передач ATM ILL. |
| МОДУЛЬ3 | 10A | Модуль LDWS, стоп-сигнал, передний датчик помощи при парковке, левый/правый, передний датчик помощи при парковке, левый/правый (ЦЕНТР), задний зуммер системы помощи при парковке, задний датчик помощи при парковке, левый/правый, задний датчик помощи при парковке, левый/правый (ЦЕНТР), шторка Радар точечного обнаружения, левый/правый |
| МОДУЛЬ5 | 7.5A | Модуль управления обогревателем заднего сиденья, блок инвертора переменного тока, модуль управления обогревателем, модуль управления вентиляцией сиденья пассажира, переносная лампа, блок кругового обзора |
| МОДУЛЬ 6 | 7.5A | BCM, модуль управления смарт-ключом |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| КЛАСТЕР | 7.5A | Приборный щиток |
| А/КОН1 | 7.5A | Модуль управления кондиционером, ионизатор, задний переключатель управления кондиционером, блок печатной платы (реле вентилятора, реле заднего вентилятора) |
| ПАМЯТЬ2 | 10A | Разъем канала передачи данных, комбинация приборов, цифровые часы, модуль управления кондиционером, BCM, модуль сдвижной двери с электроприводом, модуль двери водителя, переключатель электрического стеклоподъемника безопасности пассажира, модуль управления IMS водителя |
| УМНЫЙ КЛЮЧ3 | 10A | Кнопочный переключатель Start/Stop, модуль иммобилайзера |
| РОЗЕТКА2 | 20A | Розетка питания консоли |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, цифровые часы, модуль управления кондиционером (автоматический) |
| ШАЙБА | 15A | Многофункциональный переключатель, BCM |
| HTD STRG | 15A | Часовая пружина (переключатель на рулевом колесе) |
| ПАМЯТЬ1 | 10A | Часовая пружина (переключатель на рулевом колесе) |
| УМНЫЙ КЛЮЧ1 | 25A | Модуль управления смарт-ключом |
| РОЗЕТКА ПИТАНИЯ3 | 20A | Задняя розетка |
| МОДУЛЬ2 | 7.5A | BCM, модуль двери водителя, модуль двери пассажира |
| МУЛЬТИМЕДИА | 15A | Зарядное устройство USB №1/№2, модуль MTS, головное устройство аудио, аудио/видео и навигации |
| S/КРЫША ПЕРЕД | 20A | Мотор переднего люка |
| AMP | 25A | AMP |
| IGN1 | 20A | БЛОК ПЛАТЫ (Предохранитель - ABS3, TCU, MDPS, КРУИЗ) |
| УМНЫЙ КЛЮЧ2 | 7.5A | Модуль управления смарт-ключом |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Переносная лампа, лампа на потолочной консоли, лампа в грузовом отсеке, переключатель переднего винилового фонаря, левый/правый, лампа в перчаточном ящике, выключатель предупреждения о ключе |
| НАЧАЛО | 7.5A | С IMMO./Smart Key: Переключатель диапазона передачи, Без IMMO.: Блок печатной платы (B/реле аварийной сигнализации) |
| S/КРЫША ЗАД | 25A | Мотор заднего люка |
| ДР ЛОК | 20A | Реле задней двери, реле блокировки/разблокировки двери, реле блокировки/разблокировки сдвижной двери |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДН. | 10A | - |
| МОДУЛЬ1 | 10A | Аудиосистема, головное устройство аудио/видео и навигации, блок кругового обзора, BCM, потолочная консольная лампа, модуль MTS, цифровые часы, зарядное устройство USB №1/№2 |
| СУМКА | 15A | Модуль управления SRS, датчик присутствия пассажира |
| А/КОН2 | 7.5A | Модуль управления кондиционером, резистор вентилятора (ручной) |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом для пассажира, модуль управления кондиционером |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| P/WDW левый | 25A | Модуль безопасного окна водителя, модуль двери водителя, левый переключатель заднего стеклоподъемника, левый переключатель заднего безопасного стеклоподъемника, левый модуль безопасного заднего стеклоподъемника |
| МОДУЛЬ 7 | 7.5A | Соленоид блокировки ключа, переключатель крышки топливного бака, переключатель рычага банкомата, переключатель управления задним кондиционером, электрохромное зеркало |
| РОЗЕТКА 1 | 20A | Передняя розетка |
| P/СЕАТ ДРВ | 30A | Ручной переключатель водителя, переключатель поясничной опоры водителя, модуль управления IMS водителя |
| П/ВДВ правый | 25A | Модуль безопасного окна пассажира, электродвигатель стеклоподъемника пассажира, модуль двери пассажира, переключатель заднего правого стеклоподъемника, переключатель правого заднего безопасного стеклоподъемника, правый модуль безопасного заднего стеклоподъемника |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления отопителем, модуль управления вентиляцией сиденья пассажира |

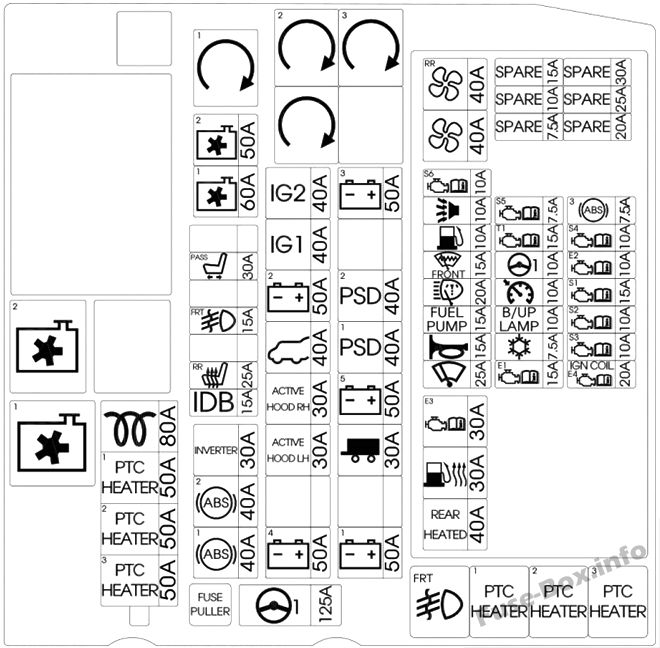

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена] |
|---|---|---|
| ABS1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| ИНВЕРТОР | 30A | Блок инвертора переменного тока |
| IDB | 15A | Коробка привода инжектора |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 25A | Модуль управления обогревателем заднего сиденья |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 15A | Реле передних противотуманных фар |
| П/СИДЕНЬЕ (ПРОХОД) | 30A | Пассажирский ручной переключатель |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1 | 60A | Реле вентилятора охлаждения 1 |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 | 50A | Реле охлаждающего вентилятора 2 |
| B+4 | 50A | Интеллектуальный соединительный блок (модуль управления IPS, IPS3, IPS4, IPS5, IPS6, предохранитель — МОДУЛЬ 7) |
| ЗАДНЯЯ ЗАСЛОНКА С МОЩНОСТЬЮ | 40A | Модуль хвостовых ворот с электроприводом |
| B+2 | 50A | Интеллектуальный распределительный блок (устройство автоматического отключения по току утечки, предохранитель — P/СЕАТ ДРВ, П/ВДВ правый) |
| IG1 | 40A | Со смарт-ключом: реле PDM1/2, Без смарт-ключа: замок зажигания |
| IG2 | 40A | Пусковое реле, со смарт-ключом: реле PDM3, без смарт-ключа: выключатель зажигания, |
| B+1 | 50A | Интеллектуальный распределительный блок (модуль управления IPS, предохранитель - P/WDW левый, НАГРЕВАТЕЛЬ ПЕРЕД., ДР ЛОК) |
| ТРЕЙЛЕР | 30A | Розетка прицепа |
| B+5 | 50A | Интеллектуальный распределительный блок (привод двигателя, реле розетки, предохранитель - S/КРЫША ПЕРЕД, S/КРЫША ЗАД, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, УМНЫЙ КЛЮЧ1, УМНЫЙ КЛЮЧ3, AMP) |
| PSD1 | 40A | Модуль раздвижной двери с электроприводом |
| PSD2 | 40A | Модуль раздвижной двери с электроприводом |
| B+3 | 50A | Интеллектуальный соединительный блок (модуль управления IPS, IPS1, IPS2) |
| MDPS | 125A | Блок MDPS (стойка) |
| ВОЗДУХОДУВКА ЗАДН. | 40A | Реле заднего вентилятора |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| СЕНСОР (В+) | 10A | Датчик батареи |
| B/СИГНАЛ СИГНАЛА | 10A | B/реле звукового сигнала |
| КРЫШКА ТОПЛИВА | 10A | Реле крышки топливного бака |
| ДЕИЛЬЕР | 15A | Реле антиобледенителя |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса |
| HORN | 15A | Реле звукового сигнала |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 A | Реле переднего стеклоочистителя (низкий уровень) |
| ECU3 | 30A | Реле управления двигателем, предохранитель — ECU1 |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Реле заднего обогрева |
| TCU | 15A | Переключатель диапазона передачи |
| MDPS | 10A | Блок MDPS (стойка) |
| КРУИЗ | 10A | Умный радар круиз-контроля |
| ЛАМПА Б/ВВЕРХ | 10A | Головное устройство аудио, аудио / видео и навигации, задний комбинированный фонарь (IN), левый / правый, электрохромное зеркало |
| А/КОН | 7.5A | Задний переключатель управления кондиционером, модуль управления кондиционером |
| ECU1 | 15A | PCM |
| ABS3 | 7.5A | Модуль ESC, датчик угла поворота рулевого колеса |
| ECU2 | 10A | Коробка привода инжектора |
| ДАТЧИК1 | 15A | Кислородный датчик №1/№2/№3/№4, PCM, распределительная коробка E/R (реле охлаждающего вентилятора 1) |
| ДАТЧИК2 | 10A | PCM, клапан закрытия адсорбера, регулируемый электромагнитный клапан впуска №1/№2, электромагнитный клапан управления продувкой, клапан управления маслом №1/№2 (впуск), клапан управления маслом №1/№2 (выпуск) |
| ДАТЧИК3 | 10A | PCM, реле топливного насоса |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№6, конденсатор №1/№2 |
2017 RHD (Великобритания)

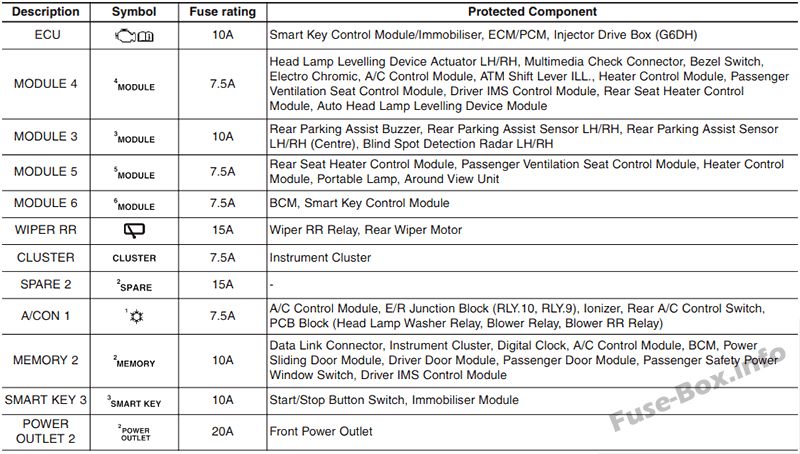

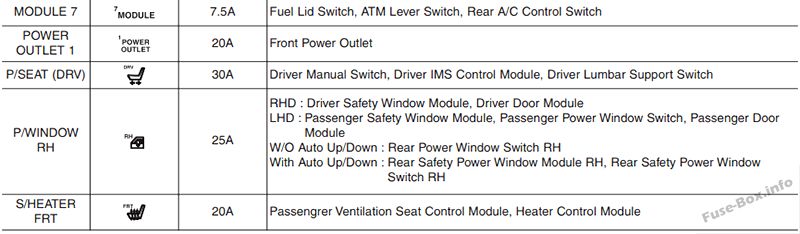

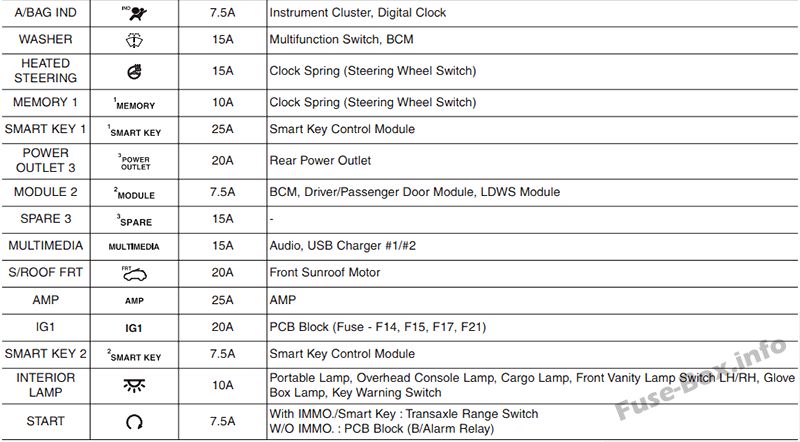

Приборная доска

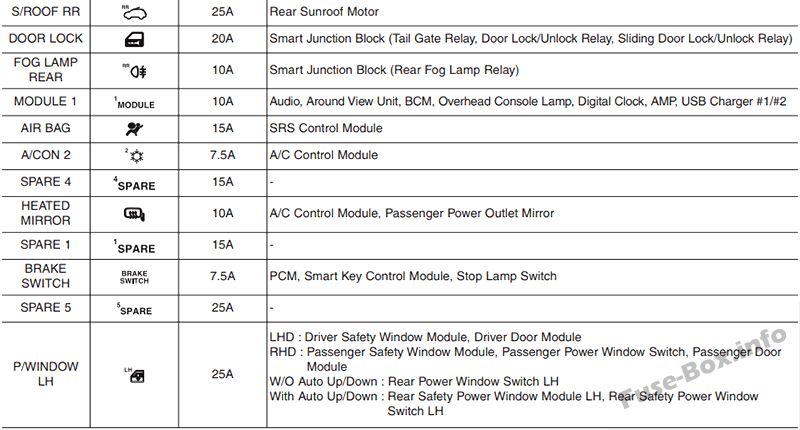

Назначение предохранителей в панели приборов (2017 RHD)

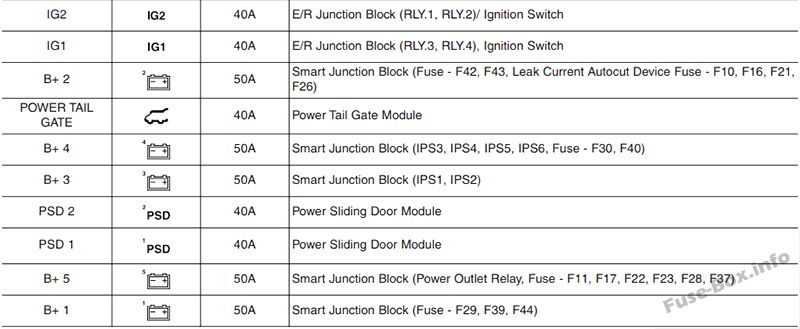

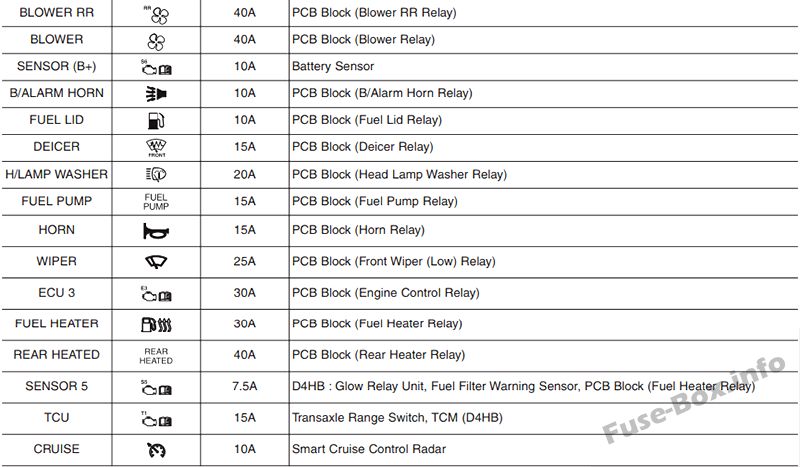

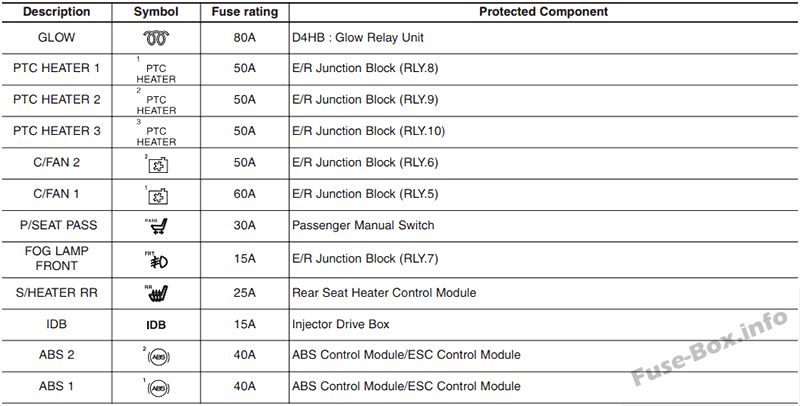

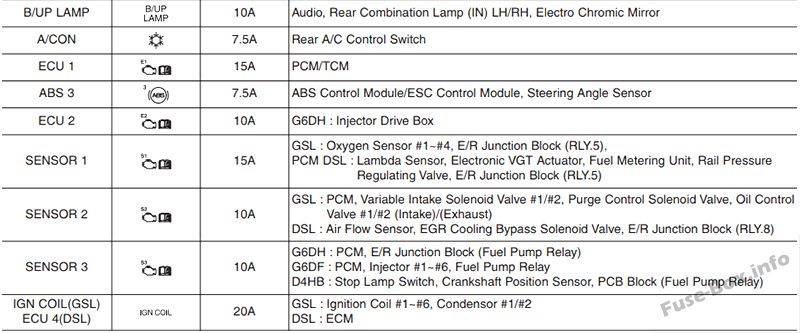

Моторного отсека
Назначение предохранителей в моторном отсеке (2017 RHD)

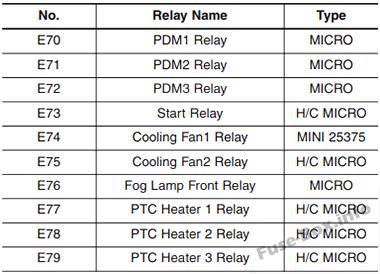

Реле
2019

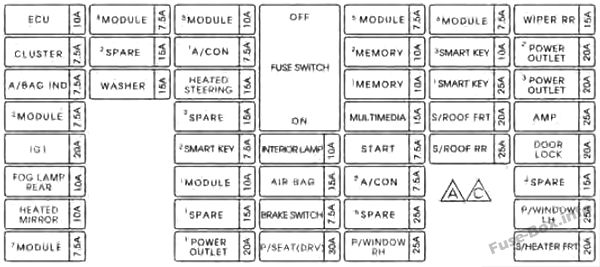

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ECU | 10A | PCM, модуль управления смарт-ключом/модуль иммобилайзера |
| МОДУЛЬ 4 | 7.5A | Активатор устройства регулировки уровня фар, левый/правый, универсальный контрольный разъем, лицевой переключатель, электрохромный, головное устройство аудио/видео и навигации, модуль управления кондиционером, модуль управления обогревателем, модуль управления вентиляцией сиденья пассажира, модуль управления IMS водителя, заднее сиденье Модуль управления обогревателем, модуль автоматического выравнивания головы, рычаг переключения передач банкомата ILL. |
| МОДУЛЬ3 | 10A | Модуль LDWS, стоп-сигнал, передний датчик помощи при парковке, левый/правый, передний датчик помощи при парковке, левый/правый (ЦЕНТР), задний зуммер системы помощи при парковке, задний датчик помощи при парковке, левый/правый, задний датчик помощи при парковке, левый/правый (ЦЕНТР), шторка Радар точечного обнаружения, левый/правый, FCA (система предотвращения лобового столкновения) |
| МОДУЛЬ5 | 7.5A | Модуль управления обогревателем заднего сиденья, блок инвертора переменного тока, модуль управления обогревателем, модуль управления вентиляцией сиденья пассажира, переносная лампа, блок кругового обзора |
| МОДУЛЬ 6 | 7.5A | BCM, модуль управления смарт-ключом |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МОДУЛЬ8 | 10A | ДВУХМЕСТНЫЙ БЛОК |
| А/КОН1 | 7.5A | Модуль управления кондиционером, ионизатор, задний переключатель управления кондиционером, блок печатной платы (реле вентилятора, реле заднего вентилятора) |
| ПАМЯТЬ2 | 10A | Разъем канала передачи данных, комбинация приборов, цифровые часы, модуль управления кондиционером, BCM, модуль сдвижной двери с электроприводом, модуль двери водителя, переключатель электрического стеклоподъемника безопасности пассажира, модуль управления IMS водителя |
| УМНЫЙ КЛЮЧ3 | 10A | Кнопочный переключатель Start/Stop, модуль иммобилайзера |
| РОЗЕТКА2 | 20A | Розетка питания консоли |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, цифровые часы, модуль управления кондиционером (автоматический) |
| ШАЙБА | 15A | Многофункциональный переключатель, BCM |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | Часовая пружина (переключатель на рулевом колесе) |
| ПАМЯТЬ1 | 10A | Часовая пружина (переключатель на рулевом колесе) |
| УМНЫЙ КЛЮЧ1 | 25A | Модуль управления смарт-ключом |
| РОЗЕТКА ПИТАНИЯ3 | 20A | Задняя розетка |
| МОДУЛЬ2 | 7.5A | BCM, модуль двери водителя, модуль двери пассажира |
| МУЛЬТИМЕДИА | 15A | Зарядное устройство USB №1/№2, головное устройство аудио/видео и навигации |
| S/КРЫША ПЕРЕД | 20A | Мотор переднего люка |
| AMP | 25A | AMP |
| IG1 | 20A | БЛОК ПЛАТЫ (Предохранитель - ABS3, TCU, MDPS, КРУИЗ) |
| УМНЫЙ КЛЮЧ2 | 7.5A | Модуль управления смарт-ключом |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Переносная лампа, лампа на потолочной консоли, лампа в грузовом отсеке, переключатель переднего винилового фонаря, левый/правый, лампа в перчаточном ящике, выключатель предупреждения о ключе |
| НАЧАЛО | 7.5A | С IMMO./Smart Key: Переключатель диапазона передачи, Без IMMO.: Блок печатной платы (B/реле аварийной сигнализации) |
| S/КРЫША ЗАД | 25A | Мотор заднего люка |
| ЗАМОК | 20A | Реле задней двери, реле блокировки/разблокировки двери, реле блокировки/разблокировки сдвижной двери |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10A | - |
| МОДУЛЬ1 | 10A | Аудиосистема, головное устройство аудио/видео и навигации, блок кругового обзора, BCM, потолочная консольная лампа, модуль MTS, цифровые часы. USB-зарядное устройство №1/№2 |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS, датчик присутствия пассажира |
| А/КОН2 | 7.5A | Модуль управления кондиционером, резистор вентилятора (ручной) |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для пассажира, модуль управления кондиционером |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 25A | Модуль управления обогревателем заднего сиденья |
| П/ОКНО ЛЕВ. | 25A | Модуль безопасного окна водителя, модуль двери водителя, левый переключатель заднего стеклоподъемника, левый переключатель заднего безопасного стеклоподъемника, левый модуль безопасного заднего стеклоподъемника |
| МОДУЛЬ 7 | 7.5A | Соленоид блокировки ключа, переключатель крышки топливного бака, переключатель рычага банкомата, переключатель управления задним кондиционером, электрохромное зеркало |
| РОЗЕТКА 1 | 20A | Передняя розетка |
| П/СИДЕНЬЕ (ДРВ) | 30A | Ручной переключатель водителя, переключатель поясничной опоры водителя, модуль управления IMS водителя |
| П/ОКНО ПРАВ. | 25A | Модуль безопасного окна пассажира, электродвигатель стеклоподъемника пассажира, модуль двери пассажира, переключатель заднего правого стеклоподъемника, переключатель правого заднего безопасного стеклоподъемника, правый модуль безопасного заднего стеклоподъемника |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления отопителем, модуль управления вентиляцией сиденья пассажира |

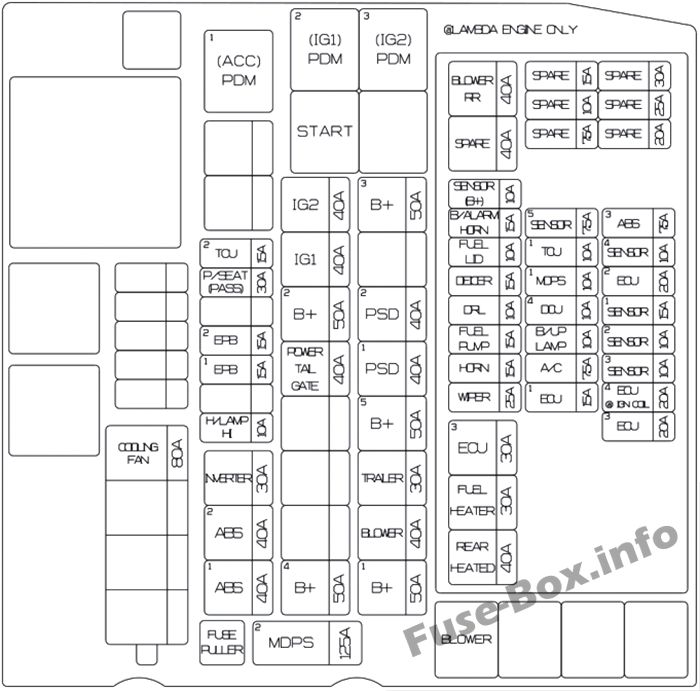

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена] |
|---|---|---|
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 80A | Вентилятор охлаждения |
| ABS1 | 40 A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40 A | Модуль ESC |
| ИНВЕРТОР | 30A | Блок инвертора переменного тока |
| H/ЛАМПА ВЫСОКИЙ | 10A | Соленоид H/ЛАМПА ВЫСОКИЙ |
| EPB1 | 15A | Блок EPB |
| EPB2 | 15A | Блок EPB |
| TCU | 15A | Блок передачи |
| П/СИДЕНЬЕ (ПРОХОД) | 30A | Пассажирский ручной переключатель |
| B+4 | 50A | Интеллектуальный соединительный блок (модуль управления IPS, IPS3, IPS4, IPS5, IPS6, предохранитель — МОДУЛЬ 7) |
| ЗАДНЯЯ ЗАСЛОНКА С МОЩНОСТЬЮ | 40 A | Модуль хвостовых ворот с электроприводом |
| B+2 | 50A | Интеллектуальный распределительный блок (устройство автоматического отключения по току утечки, предохранитель — P/СЕАТ ДРВ, П/ВДВ правый), обогреватель заднего сиденья, лампа освещения салона, мультимедиа, память |
| IG1 | 40 A | Со смарт-ключом: реле PDM1/2, без смарт-ключа: замок зажигания |
| IG2 | 40 A | Пусковое реле, со смарт-ключом: реле PDM3, без смарт-ключа: выключатель зажигания, |
| B+1 | 50A | Интеллектуальный распределительный блок (модуль управления IPS, предохранитель - PA/VDW LH, НАГРЕВАТЕЛЬ ПЕРЕД., ДР ЛОК) |
| ВОЗДУХОДУВКА | 40 A | Реле вентилятора |
| ТРЕЙЛЕР | 30A | Розетка прицепа |
| B+5 | 50A | Интеллектуальный распределительный блок (привод двигателя, реле розетки, предохранитель - S/КРЫША ПЕРЕД, S/КРЫША ЗАД, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, УМНЫЙ КЛЮЧ1, УМНЫЙ КЛЮЧ3, AMP). Розетка, Розетка2 |
| PSD1 | 40 A | Модуль раздвижной двери с электроприводом |
| PSD2 | 40 A | Модуль раздвижной двери с электроприводом |
| B+3 | 50A | Интеллектуальный соединительный блок (модуль управления IPS, IPS1, IPS2) |
| MDPS | 125A | Блок MDPS (стойка) |
| ВОЗДУХОДУВКА ЗАДН. | 40 A | Реле заднего вентилятора |
| СЕНСОР (В+) | 10A | Датчик батареи |
| B/СИГНАЛ СИГНАЛА | 15A | B/реле звукового сигнала |
| КРЫШКА ТОПЛИВА | 10A | Реле крышки топливного бака |
| ДЕИЛЬЕР | 15A | Реле антиобледенителя |
| DRL | 10A | Реле ДХО |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса |
| HORN | 15A | Реле звукового сигнала |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Реле переднего стеклоочистителя (низкий уровень) |
| ECU3 | 30A | Реле управления двигателем, предохранитель — ECU1 |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 30A | - |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Реле заднего обогрева |
| ДАТЧИК5 | 10A | - |
| TCU | 10A | Переключатель диапазона передачи |
| MDPS | 10A | Блок MDPS (стойка) |
| DCU | 10A | - |
| ЛАМПА Б/ВВЕРХ | 10A | Головное устройство аудио, аудио / видео и навигации, задний комбинированный фонарь (IN), левый / правый, электрохромное зеркало |
| А/КОН | 7.5A | Задний переключатель управления кондиционером, модуль управления кондиционером |
| ECU1 | 15A | PCM |
| ABS3 | 7.5A | Модуль ESC, датчик угла поворота рулевого колеса |
| ДАТЧИК4 | 10A | Реле топливного насоса |
| ECU2 | 20A | Блок ЭБУ |
| ДАТЧИК1 | 15A | Кислородный датчик №1/№2/№3/№4, PCM, распределительная коробка E/R (реле охлаждающего вентилятора 1) |
| ДАТЧИК2 | 10A | PCM, клапан закрытия адсорбера, регулируемый электромагнитный клапан впуска №1/№2, электромагнитный клапан управления продувкой, клапан управления маслом №1/№2 (впуск), клапан управления маслом №1/№2 (выпуск) |
| ДАТЧИК3 | 10A | ПКМ, инжектор |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1-№6, конденсатор №1/№2 |
| ECU3 | 20A | Блок ЭБУ |
