Предохранители и реле KIA Seltos (2019-2020-..)
Схемы относятся к указанным годам и вариантам KIA Seltos (2019-2020-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Seltos 2019-2020-…
Предохранители прикуривателя (розетки) в KIA Seltos расположены в блоке предохранителей панели приборов – см. предохранители «POWER OUTLET 1» (передняя розетка № 1) и «POWER OUTLET 2» (передняя розетка № 1)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

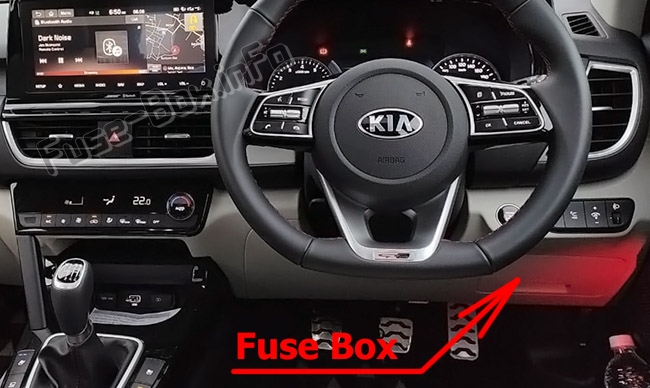

Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

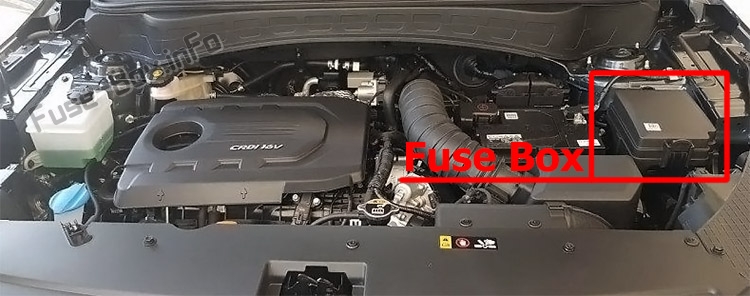

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2019, 2020

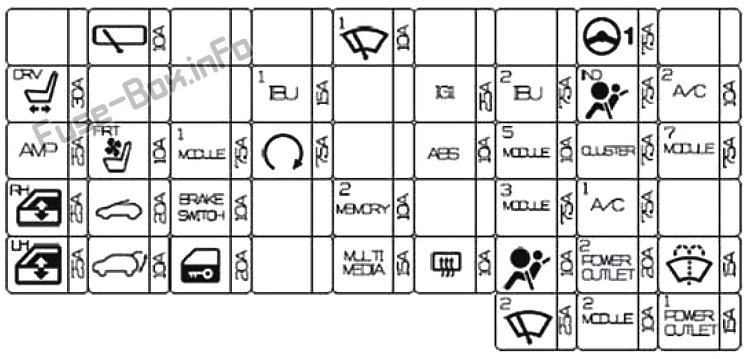

Приборная доска

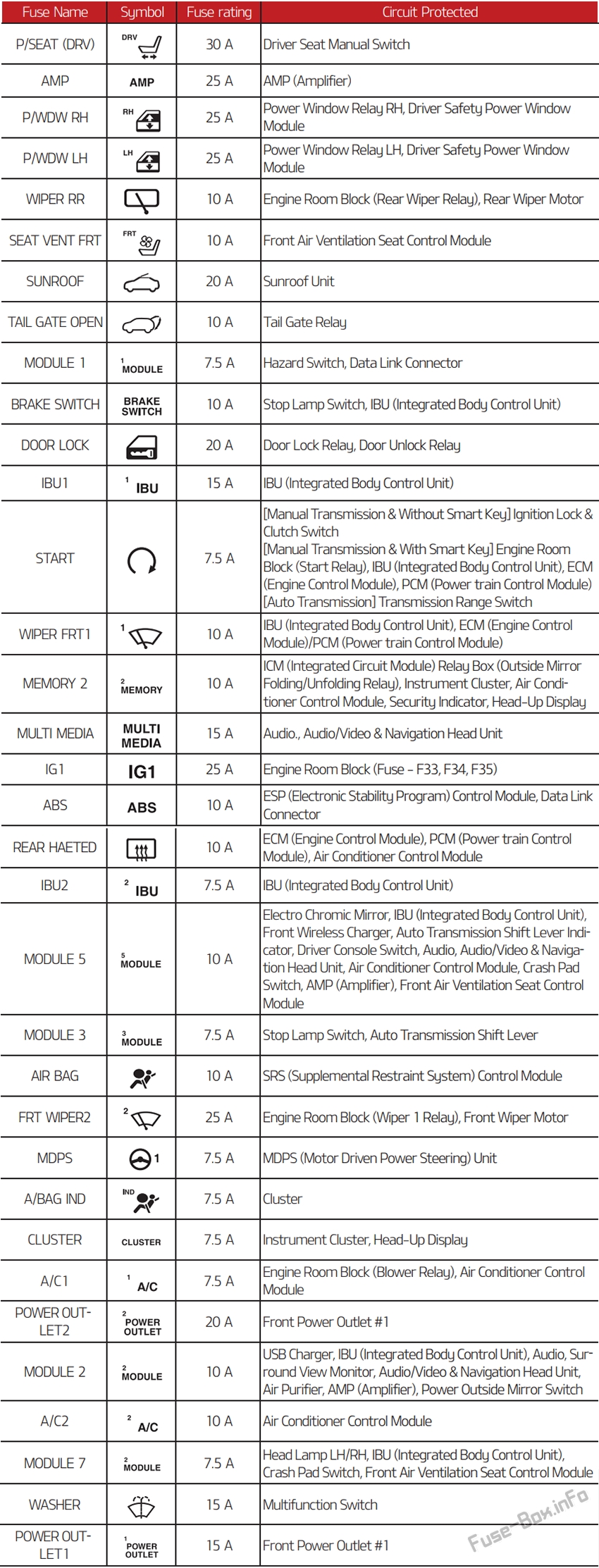

Назначение предохранителей в блоке предохранителей панели приборов (2019, 2020)

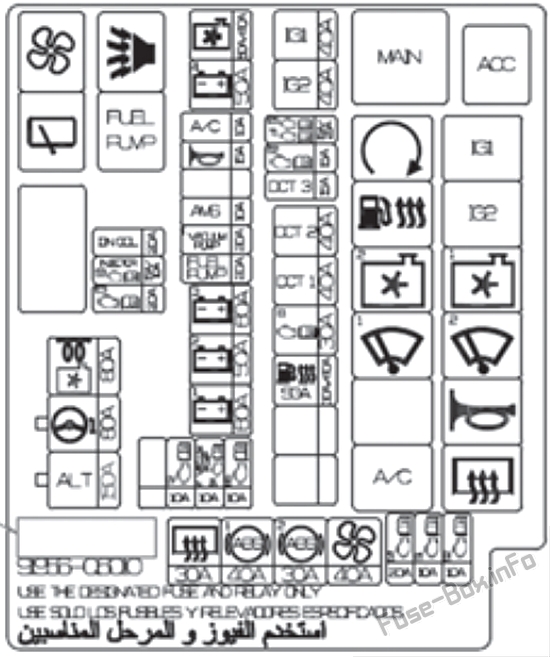

Моторного отсека

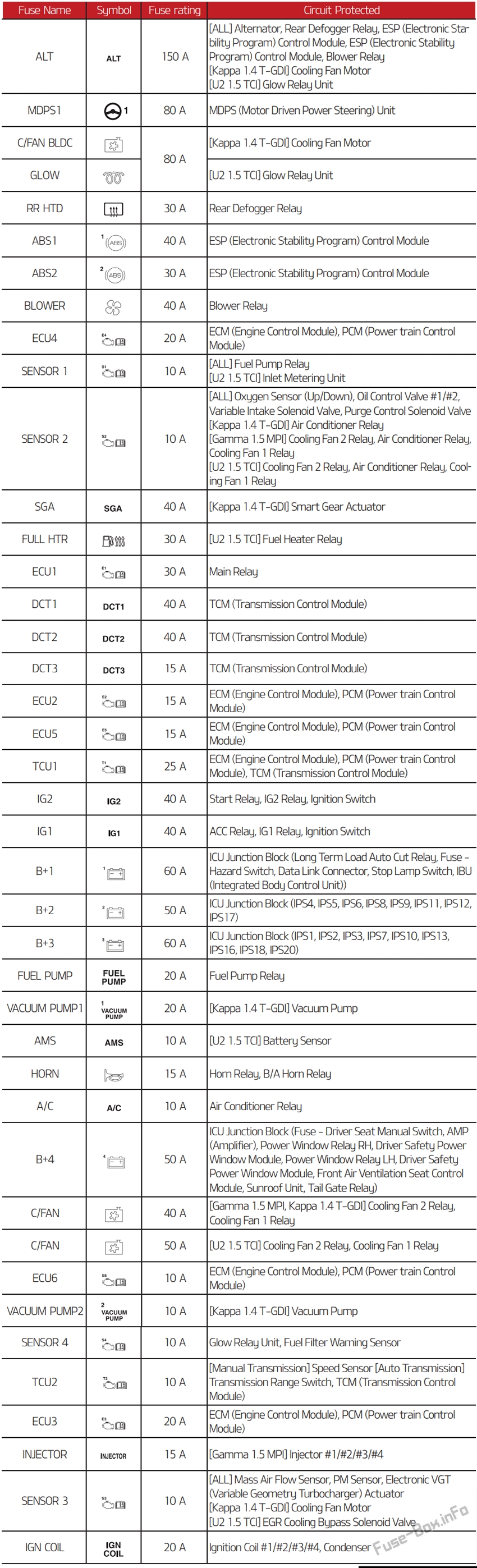

Назначение предохранителей в блоке предохранителей моторного отсека (2019, 2020)

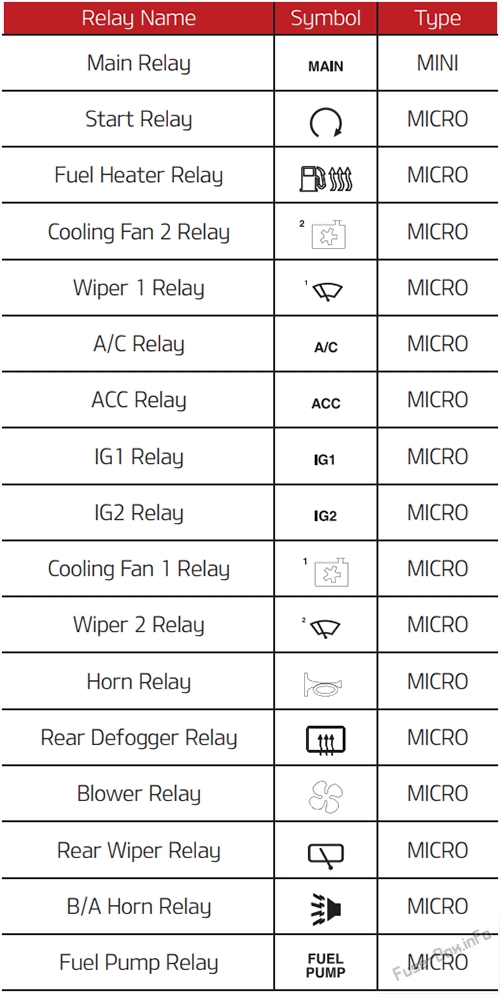

Назначение реле (2019, 2020)
