Предохранители и реле KIA Sorento (BL, 2003-2009)

Схемы относятся к указанным годам и вариантам KIA Sorento (BL, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение предохранителей KIA Sorento 2003-2009 гг.

Расположение предохранителей KIA Sorento 2003-2009 гг.

Предохранители прикуривателя (розетки) в КИА Соренто2003-2006 — см. предохранители «P/SCK(CTR)» (центральный разъем), «СИГАРА (ПЕРВАЯ)» (прикуриватель), «P/SCK (ФРТ, РР)» (передний и задний разъемы)) в блоке предохранителей панели приборов и предохранитель «1 баттон» в блоке предохранителей моторного отсека. С 2007 года – предохранители «СИГАРА (ПЕРВАЯ)» (прикуриватель) в блоке предохранителей панели приборов и предохранители «ЦЕНТРАЛЬНЫЙ П/ВЫПУСК», «Р/ВЫХОД» в блоке предохранителей моторного отсека.

Расположение блока предохранителей

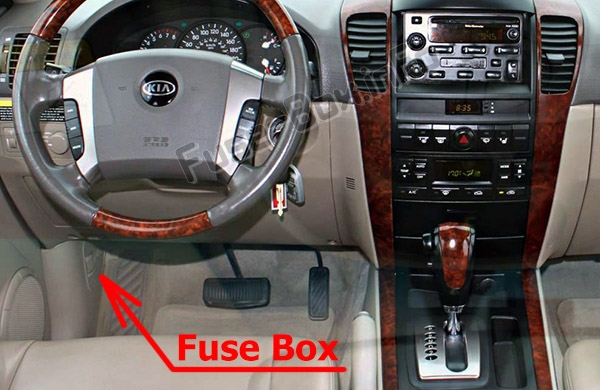

Приборная доска

Блок предохранителей расположен за крышкой под приборной панелью со стороны водителя.Приборная доска

Автомобили с левым рулем
Приборная доска

Автомобили с правым рулем
Приборная доска

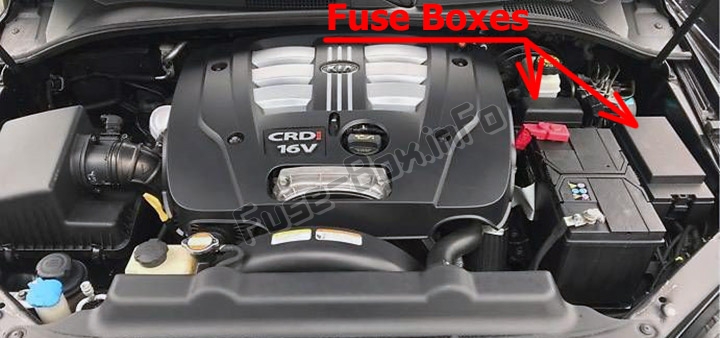

Моторного отсека

Моторного отсека

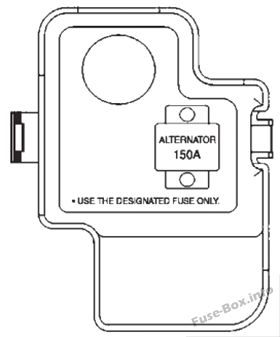

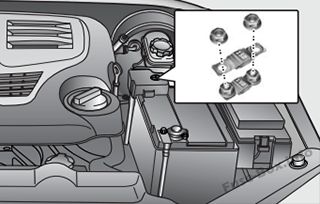

Предохранитель генератора (главный предохранитель)
Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Схемы блока предохранителей

2003, 2004, 2005, 2006

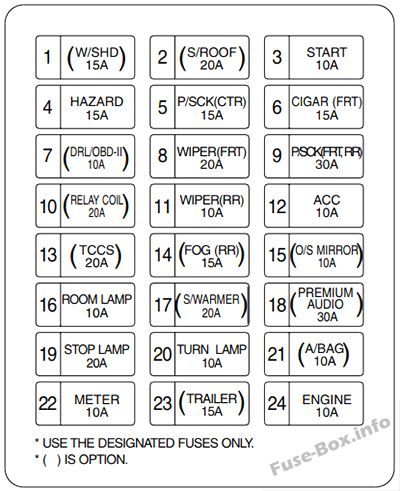

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2003-2006 гг.)
ОписаниеНоминал, АмперЗащищаемая цепь
1. С/СХД15 AДефростер
2. С/КРЫША20 AЛюк на крыше
3. НАЧАТЬ10 AСистема запуска, PCM, ACC
4. ОПАСНОСТЬ15 AБлок указателей поворота и аварийной сигнализации
5. П/СКК(CTR)15 AЦентральная розетка
6. СИГАРА (ФРТ)15 AЗажигалка
7. ДРЛ/ОБД-II10 AПроверьте разъем
8. СТЕКЛООЧИСТИТЕЛЬ (ПЕРЕДНИЙ)20 AСтеклоочиститель и омыватель, головной свет, передний обогреватель и кондиционер, система охлаждения. Дефростер
9. П/СКК (ФРТ, РР)30 AПередняя и задняя розетки
10. ОБМОТКА РЕЛЕ10 AКатушка реле
11. СТЕКЛООЧИСТИТЕЛЬ (ЗАДНИЙ)10 AСтеклоочиститель и омыватель, ETWIS, обогреватель и кондиционер, маршрутный компьютер, люк на крыше
12. АКК10 AЗеркало с электроприводом, Прикуриватель, Розетка, Часы, Вход без ключа, Аудиосистема
13. ТКС20 AБлок управления раздаточной коробкой
14. ПРОТИВОТУМ (RR)15 AЗадний противотуманный фонарь
15. ЗЕРКАЛО О/С10 AЭлектронное зеркало с дистанционным управлением
16. КОМНАТНАЯ ЛАМПА10 AКомбинация приборов, ETWIS, Головной свет, ДХО, Бесключевой доступ, Лампа освещения салона, Солнцезащитная лампа, Часы
17. С/ТЕПЛЕЕ20 AПодогрев сиденья
18. ПРЕМИУМ АУДИО30 AАудио
19. СТОП-СИГНАЛ20 AСтоп-сигнал
20. ПОВОРОТНАЯ ЛАМПА10 AБлок указателей поворота и аварийной сигнализации
21. А/СУМКА10 AВоздушная подушка
22. МЕТР10 APCM, ACC, бортовой компьютер, стоп-сигнал, ДХО, ETWIS, комбинация приборов, передний обогреватель и кондиционер
23. ТРЕЙЛЕР15 AАксессуар для прицепа
24. ДВИГАТЕЛЬ10 APCM, Охлаждение, Датчик скорости, Диагностический разъем, ACC, Комбинация приборов, ABS

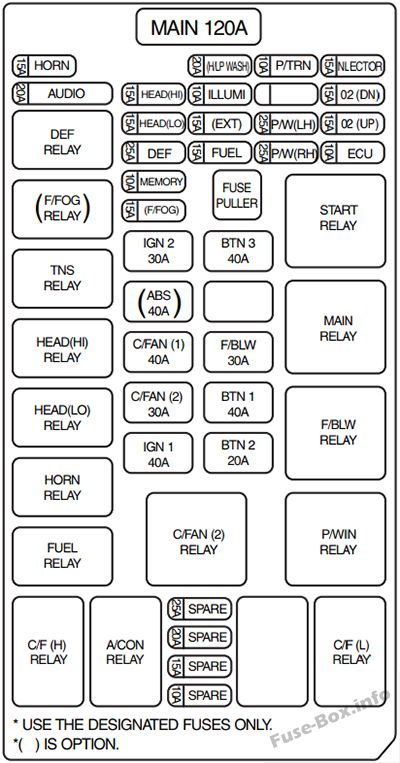

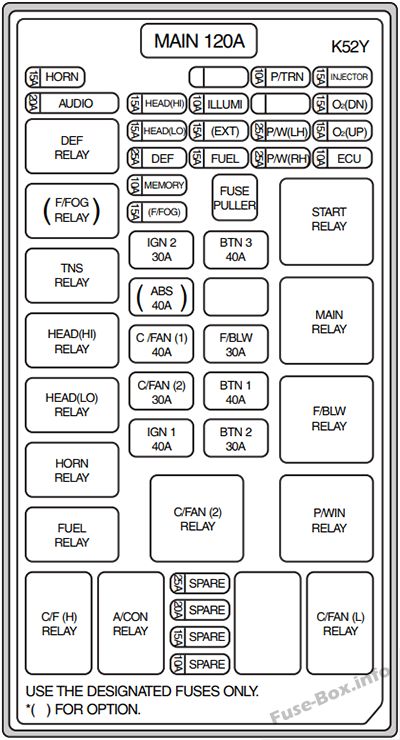

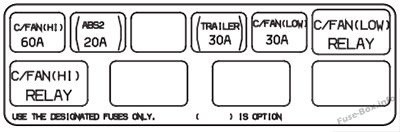

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2003-2006 гг.)
ОписаниеНоминал, АмперЗащищаемая цепь
HORN15 AHorn
Р/РНН10 AПКМ, главное реле
ИНЖЕКТОР15 APCM
АУДИО20 AАудио
ГОЛОВА (ПРИВЕТ)15 AФара
ИЛЛЮМИ10 AОсвещение замочной скважины
О2 (ДН)15 APCM
ГОЛОВА (LO)15 AФара
EXT15 AДХО, Фонарь номерного знака, Задний фонарь, Габаритный фонарь, Лампа поворота
П/В (левый)25 AЭлектростеклоподъемник
О2 (ВВЕРХ)15 APCM
DEF25 AДефростер
FUEL15 AРеле топливного насоса
П/В (прав.)25 AЭлектростеклоподъемник
ECU10 AПКМ, Охлаждение
ПАМЯТЬ10 AПередний обогреватель и кондиционер, Etwis, система доступа без ключа
Ф/туман15 AПередняя противотуманная фара
ИГН 230 AЗамок зажигания
3 кнопки40 AБлок указателей поворота и аварийной сигнализации, дверной замок с электроприводом
АБС 140 AABS
С/ВЕНТИЛЯТОР (1)40 AСистема охлаждения
F/BLW30 AПередний обогреватель и кондиционер
С/ВЕНТИЛЯТОР (2)30 AСистема охлаждения
1 баттон40 AПрикуриватель, Розетка
IGN 140 AЗамок зажигания
2 кнопки30 AСиденье с электроприводом, ПКМ

2004 с правым рулем (Великобритания)

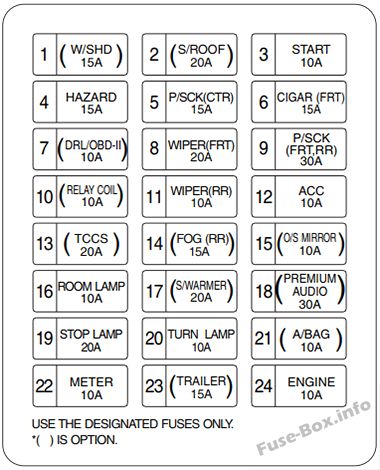

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2004 г. с правым рулем)
ОписаниеНоминал, АмперЗащищаемая цепь
(В/СХД)15AРеле обогревателя переднего стекла
(S/КРЫША)20AЛюк в крыше
НАЧАЛО10AПереключатель диапазонов коробки передач (только AyT), реле стартера
ОПАСНОСТЬ15AАварийный выключатель
P/SCK (CTR)15AЦентральная розетка
СИГАРА (ПЕРВАЯ)15AПередний прикуриватель
(ДРЛ/ОБД-II)10AБлок ДХО, контрольный разъем OBD-II
СТЕКЛООЧИСТИТЕЛЬ (ПЕРЕДНИЙ)20AПередний стеклоочиститель, реле обогревателя лобового стекла, реле топливного фильтра, люк в крыше
P/SCK (ФРТ, РР)30AПередняя и задняя розетки
СТЕКЛООЧИСТИТЕЛЬ (RR)10AВыключатель заднего стеклоочистителя и омывателя, блок управления задним стеклоочистителем
ACC10AРеле прикуривателя, реле розетки
(КАТУШКА РЕЛЕ)10AСистема охлаждения дефростера Фары, обогреватель и кондиционер
(TCCS)20AБлок управления раздаточной коробкой
(туман (RR))15AЗадний противотуманный фонарь (при наличии)
(ЗЕРКАЛО ВЫКЛ.)10AЗеркало с электроприводом с дистанционным управлением Блок управления складыванием наружного зеркала заднего вида
КОМНАТНАЯ ЛАМПА10AОсвещение грузового отсека, потолочная консоль, освещение центрального салона, освещение дверей, освещение солнцезащитного козырька
(S/ТЕПЛЕЕ)20AПодогрев передних сидений
ПРЕМИУМ АУДИО30AПремиум аудио
СТОП-СИГНАЛ20AВыключатель стоп-сигналов
ПОВОРОТНАЯ ЛАМПА10AАварийный выключатель, ETACS, блок ДХО, блок управления автоматическим освещением, задний блок управления
(СУМКА)10AБлок управления подушками безопасности
МЕТР10AКомбинация приборов, выключатель фонарей заднего хода, датчик AQS блока управления кондиционером, переключатель диапазонов коробки передач (только для AT), блок управления ECAT (только для AT)
(ТРЕЙЛЕР)15AЭлектрическая система прицепа
ДВИГАТЕЛЬ10AБлок управления двигателем, датчик скорости, блок управления раздаточной коробкой

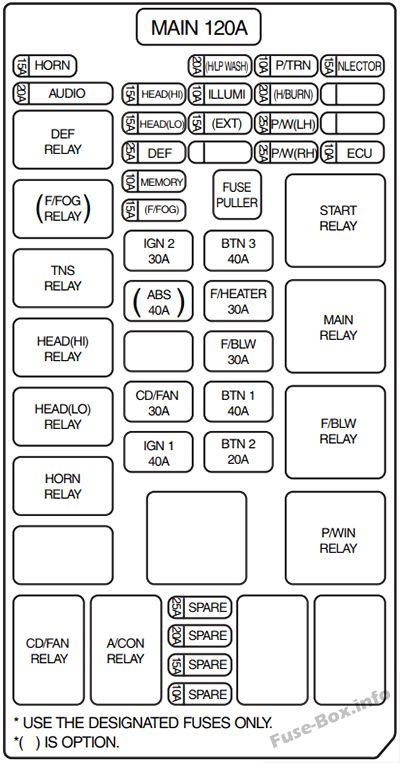

Моторного отсека

БензинМоторного отсека

Дизель Моторного отсека

Назначение предохранителей в моторном отсеке (2004 г. с правым рулем)
ОписаниеНоминал, АмперЗащищаемая цепь
FUEL15AРеле топливного насоса
F/НАГРЕВАТЕЛЬ30AСистема обогрева топливного фильтра
HORN15AРеле звукового сигнала
ГОЛОВА (ПРИВЕТ)15AГоловной свет, Кластер
ГОЛОВА (LO)15AФара
(Ч/ГОРЕНИЕ) 20AТопливный обогреватель (только дизельный двигатель)
(ПРОМЫВКА H/LP)20AОмыватель фар
ECU10AБлок управления двигателем
02 (ДН)15AЗадний датчик 02
02 (ВВЕРХ)15AПередний датчик 02
Р/РНН10AГлавное реле, генератор
П/В (левый)25AПереключатель стеклоподъемника (левый)
П/В (прав.)25AПереключатель стеклоподъемника (правый)
DEF25AРеле дефростера
MAIN120 АГенератор
IGN140AЗамок зажигания
IGN230AРеле стартера, замок зажигания
(АБС)40AБлок управления АБС
F/BLW30AРеле переднего вентилятора
(Ф/туман)15AРеле передних противотуманных фар
СВЕЧЕНИЕ 160AСвеча накаливания (только дизельный двигатель)
СВЕЧЕНИЕ 260AСвеча накаливания (только дизельный двигатель)
W/HTR 130AВодонагреватель 1 (только дизельный двигатель)
W/HTR230AВодонагреватель 2 (только дизельный двигатель)
W/HTR330AВодонагреватель 3 (только дизельный двигатель)
F/НАГРЕВАТЕЛЬ30AСистема обогрева топливного фильтра
ИНЖЕКТОР15AБлок управления двигателем, электромагнитный клапан рециркуляции отработавших газов (при наличии), реле накаливания (только для дизельных двигателей), реле водяного нагревателя (только для дизельных двигателей)
BTN140AПредохранитель ROOM 10A, предохранитель TCCS 20A, предохранитель STOP 15A, розетка
BTN220AЗадний противотуманный фонарь, Сиденье с электроприводом, вода сиденья
BTN340AС/СХД 15A, D/Lock, Hazard 15A, S/Roof 20A, OBD-II 10A, предохранитель сиденья (водителя)
CD/ВЕНТИЛЯТОР (С/ВЕНТИЛЯТОР2)30AРеле кондиционера, реле вентилятора системы охлаждения (HI)
ПАМЯТЬ10AETACS, Cluster, Блок управления ECAT, Блок кондиционера, Muiti-meter
АУДИО20AПредохранитель ПАМЯТЬ 10А, Блок управления задним стеклоочистителем, Аудиосистема
(EXT)15AРеле противотуманных фар, Освещение номерного знака, Задний комбинированный фонарь, Габаритный огонь
ИЛЛЮМИ10AБлок DRL, переключатель перчаточного ящика, передний прикуриватель, переключатель аварийной сигнализации, часы, комбинация приборов, мультиметр, переключатель стеклоподъемника, переключатель обогревателя заднего стекла, переключатель заднего стеклоочистителя и омывателя, аудиосистема

2007, 2008, 2009

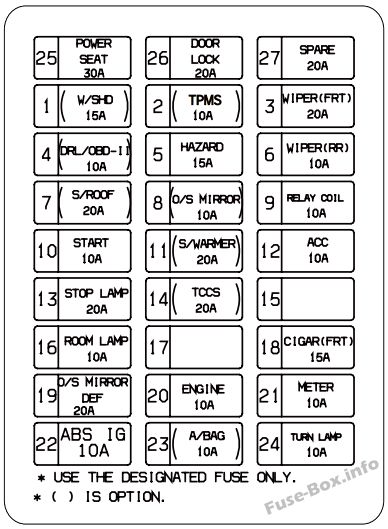

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2007, 2008, 2009)
ОписаниеНоминал, АмперЗащищенный компонент
С/СХД15AОбогрев заднего стекла
TPMS10AСистема контроля давления в шинах
СТЕКЛООЧИСТИТЕЛЬ(ПЕРЕДНИЙ)20AПередний стеклоочиститель
ДХО/ОБД-II15AДневной ходовой свет
ОПАСНОСТЬ15AСветовой сигнал опасности
СТЕКЛООЧИСТИТЕЛЬ(RR)10AЗадний стеклоочиститель
S/КРЫША20AЛюк на крыше
О/С ЗЕРКАЛО10AНаружное зеркало заднего вида
КАТУШКА РЕЛЕ10AКатушка зажигания
НАЧАЛО10AЗапустить двигатель
S/теплее20AПодогрев сиденья
ACC15AАксессуар
СТОП-СИГНАЛ20AСтоп-сигнал
TCCS20ATCS, ESC, иммобилайзер
КОМНАТНАЯ ЛАМПА10AКомнатная лампа
СИГАРА(ПЕРВАЯ)15AЗажигалка
НАЗНАЧ. ЗЕРКАЛО ЗАЩИТА20AОбогрев наружного зеркала заднего вида
ДВИГАТЕЛЬ10AБлок управления двигателем
МЕТР10AМультиметр
АБС ИГ10AABS
СУМКА10AВоздушная подушка
ПОВОРОТНАЯ ЛАМПА10AСветовой сигнал поворота
СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ30AСиденье с электроприводом
ЗАМОК20AЦентральный дверной замок
ЗАПАСНОЙ20AЗапасной предохранитель

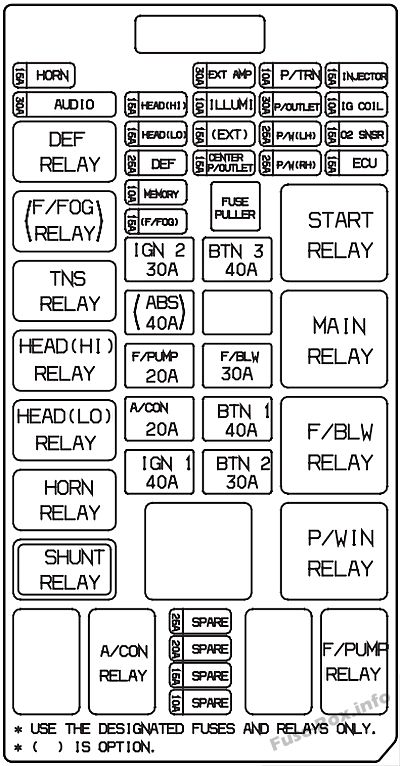

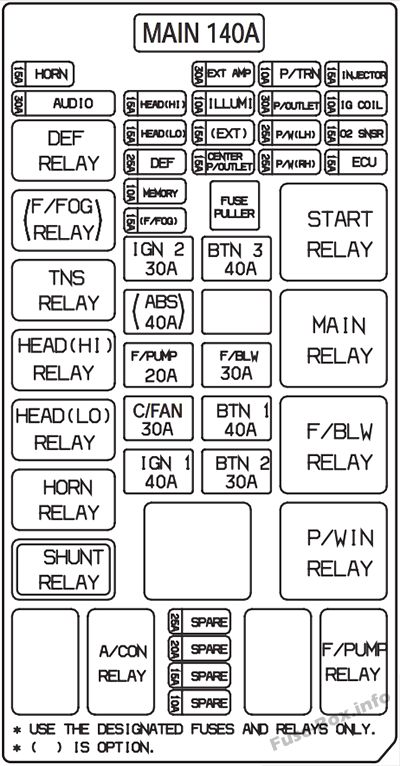

Моторного отсека

Моторного отсека

Моторного отсека Моторного отсека

Назначение предохранителей в моторном отсеке (2007, 2008, 2009)
ОписаниеНоминал, АмперЗащищенный компонент
HORN15AHorn
АУДИО30AАудио
MAIN140AГенератор
ГЕНЕРАТОР150AГенератор
ГОЛОВА (ПРИВЕТ)15AФара (высокая)
ГОЛОВА (LO)15AФара (низкая)
DEF25AОбогрев заднего стекла
ПАМЯТЬ10AКомбинация приборов, ETACS, кондиционер, часы, комнатная лампа
Ф/туман15AПередняя противотуманная фара
ИГН 230AЗажигание
ABS40AABS
F/НАСОС20AТопливный насос
С/ВЕНТИЛЯТОР30AВентилятор радиатора
IGN 140AЗажигание
Дополнительный усилитель30AУсилитель
ИЛЛЮМИ10AПодсветка панели приборов
EXT15AЗадний фонарь, указатель поворота
ЦЕНТРАЛЬНЫЙ П/ВЫПУСК15AРозетка
3 кнопки40AВ панели В+
F/BLW30Aвоздуходувка
1 баттон40AВ панели В+
2 кнопки30AВ панели В+
Р/РНН10AДатчики системы управления силовой передачей, TCU
Р/ВЫХОД30AРозетка
П/В лев.25AЭлектростеклоподъемник (слева)
П/В правый25AЭлектростеклоподъемник (справа)
ИНЖЕКТОР15AИнжектор
ИС КАТУШКА10AКатушка зажигания
О2 СНСР15AДатчик О2
ECU15AБлок управления двигателем
ЗАПАСНОЙ25AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ10AЗапасной предохранитель

2008 с правым рулем (Великобритания)

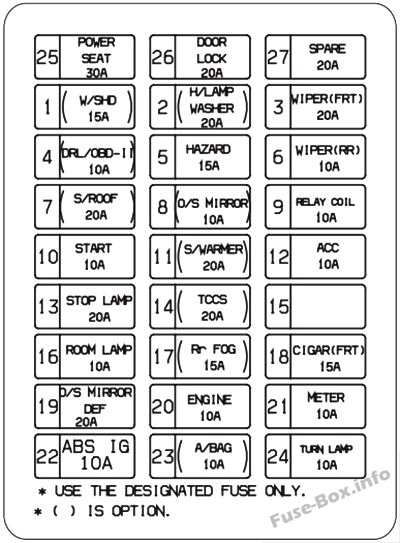

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2008 г. с правым рулем)
ОписаниеНоминал, АмперЗащищенный компонент
С/СХД15AОбогрев заднего стекла
H/ФАРООМЫВАТЕЛЬ20AОмыватель фар
СТЕКЛООЧИСТИТЕЛЬ(ПЕРЕДНИЙ)20AПередний стеклоочиститель
ДХО/OBD-IP15AДневной ходовой свет
ОПАСНОСТЬ15AСветовой сигнал опасности
СТЕКЛООЧИСТИТЕЛЬ(RR)10AЗадний стеклоочиститель
S/КРЫША20AЛюк на крыше
О/С ЗЕРКАЛО10AНаружное зеркало заднего вида
КАТУШКА РЕЛЕ10AКатушка зажигания
НАЧАЛО10AЗапустить двигатель
S/теплее20AПодогрев сиденья
ACC15AАксессуар
СТОП-СИГНАЛ20AСтоп-сигнал
TCCS20ATCS, ESP, иммобилайзер
КОМНАТНАЯ ЛАМПА10AКомнатная лампа
Рр противотуманные фары15AЗадний противотуманный фонарь
СИГАРА(ПЕРВАЯ)15AЗажигалка
НАЗНАЧ. ЗЕРКАЛО ЗАЩИТА20AОбогрев наружного зеркала заднего вида
ДВИГАТЕЛЬ10AБлок управления двигателем
МЕТР10AМультиметр
АБС ИГ10AABS
СУМКА10AВоздушная подушка
ПОВОРОТНАЯ ЛАМПА10AСветовой сигнал поворота
СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ30AСиденье с электроприводом
ЗАМОК20AЦентральный дверной замок
ЗАПАСНОЙ20AЗапасной предохранитель

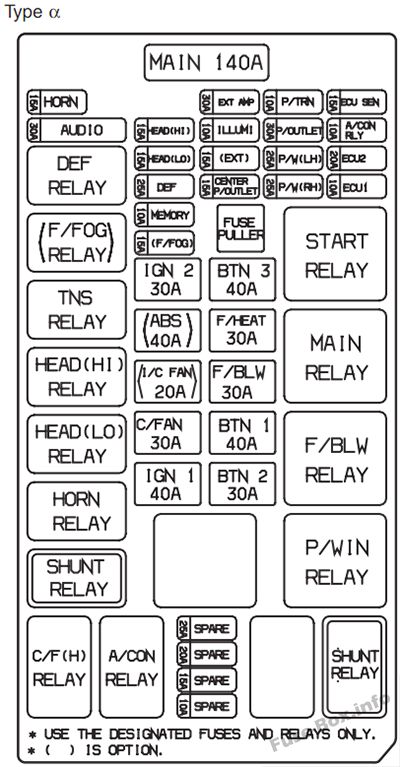

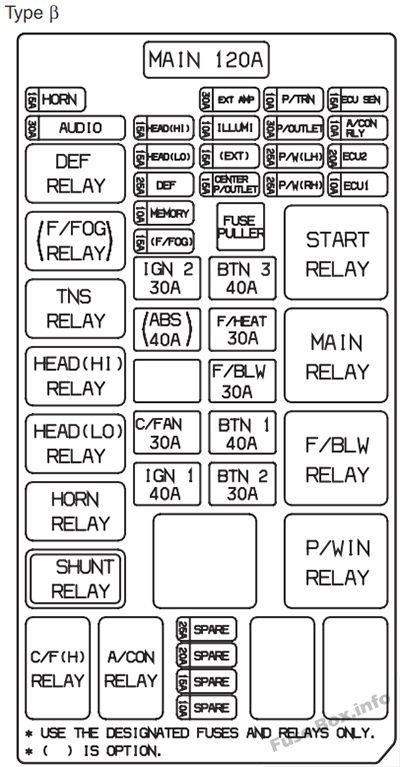

Моторного отсека

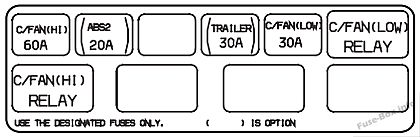

БензинМоторного отсека Моторного отсека Моторного отсека

Дизель

Моторного отсека

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2008 г. с правым рулем)
ОписаниеНоминал, АмперЗащищенный компонент
HORN15AHorn
АУДИО30AАудио
MAIN140А (120А)Генератор
ГЕНЕРАТОР150AГенератор
ГОЛОВА (ПРИВЕТ)15AФара (высокая)
ГОЛОВА (LO)15AФара (низкая)
DEF25AОбогрев заднего стекла
ПАМЯТЬ10AКомбинация приборов, ETACS, кондиционер, часы, комнатная лампа
Ф/туман15AПередняя противотуманная фара
ИГН 230AЗажигание
ABS40AABS
F/НАСОС20AТопливный насос
С/ВЕНТИЛЯТОР30AВентилятор радиатора
IGN 140AЗажигание
Дополнительный усилитель30AУсилитель
ИЛЛЮМИ10AПодсветка панели приборов
EXT15AЗадний фонарь, указатель поворота
ЦЕНТРАЛЬНЫЙ П/ВЫПУСК15AРозетка
3 кнопки40AВ панели В+
F/ТЕПЛО30AТопливный обогреватель
F/BLW30Aвоздуходувка
1 баттон40AВ панели В+
2 кнопки30AВ панели В+
Р/РНН10AДатчики системы управления силовой передачей, TCU
Р/ВЫХОД30AРозетка
P/WLH25AЭлектростеклоподъемник (слева)
P/WRH25AЭлектростеклоподъемник (справа)
ИНЖЕКТОР15AИнжектор
ЭБУ СЕН15AДатчики
ИС КАТУШКА10AКатушка зажигания
О2 СНСР15AДатчик О2
ECU15AБлок управления двигателем
А/КОН РЛИ10AРеле кондиционера
ЭБУ 215AБлок управления двигателем
ЭБУ 115AБлок управления двигателем
л/с ВЕНТИЛЯТОР20AРеле вентилятора промежуточного охладителя
С/ВЕНТИЛЯТОР (ВЫС)60AОхлаждающий вентилятор (высокий)
АБС 220AABS
ТРЕЙЛЕР30AТрейлер
C/ВЕНТИЛЯТОР (НИЗКИЙ)30AОхлаждающий вентилятор (низкий)
СВЕЧЕНИЕ 160AСвеча накаливания
Ч/ГОРЕНИЕ20AОтопительная горелка
П/ХТР 140APTC-нагреватель
ЗАПАСНОЙ25AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ10AЗапасной предохранитель
