Предохранители и реле KIA Sorento (XM, 2010-2015)
Схемы относятся к указанным годам и вариантам KIA Sorento (XM, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Sorento 2010-2015
Предохранители прикуривателя (розетки) в КИА Соренто находятся в блоке предохранителей панели приборов. 2010-2013 гг. — см. предохранители «P/ВЫХОД ЗАДН.» (Задняя розетка), «P/ВЫХОД ПЕРЕД.» (Водительская/пассажирская розетка). С 2014 года – предохранители «Р/ВЫХОД 1» и «Р/ВЫХОД 2» в блоке предохранителей панели приборов или «РОЗЕТКА 1», «РОЗЕТКА 2», «РОЗЕТКА 3» в блоке предохранителей моторного отсека (Великобритания). ).
Оглавление

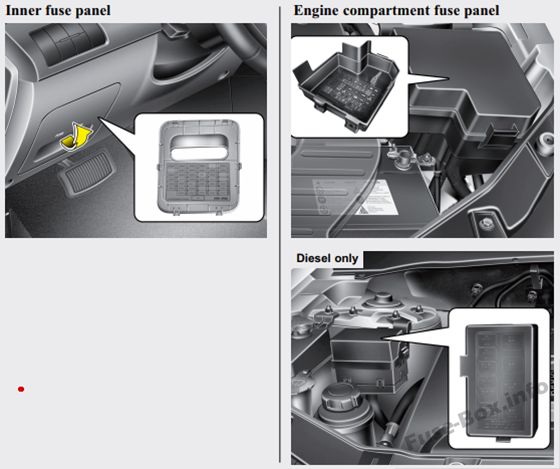

Расположение блока предохранителей
Расположение блока предохранителей

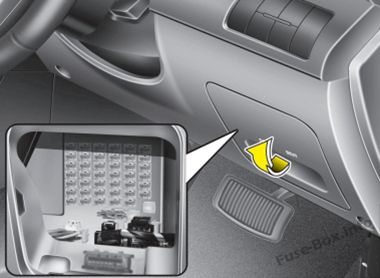

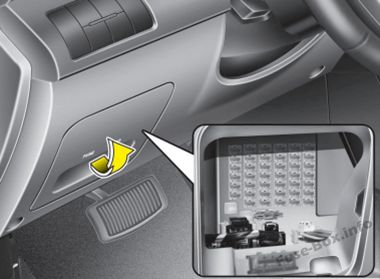

Приборная доска

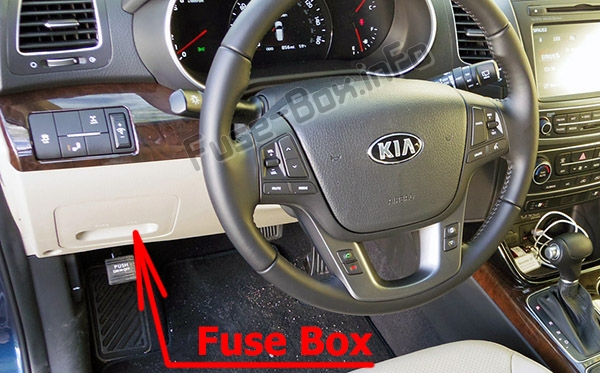

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Автомобили с левым рулем
Автомобили с правым рулем

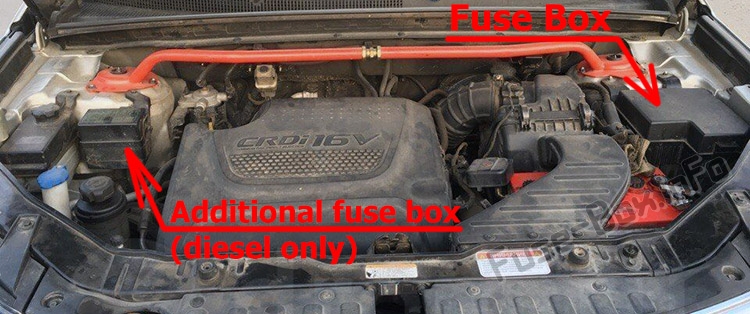

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2010, 2011, 2012, 2013
Назначение предохранителей в панели приборов (2010-2013 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 2 | 10A | Комбинация приборов (IND./MICOM), модуль контроля давления в шинах, аудиосистема, многофункциональный переключатель (Remocon), задний зуммер системы помощи при парковке Блок реле ICM (реле DBC), выключатель ESC Off, переключатель DBC, датчик угла поворота рулевого колеса, генератор переменного тока, управление смарт-ключом Модуль головного устройства аудио/видео и навигации, задний монитор, IPM (BCM IG1) |
| МОДУЛЬ 1 | 10A | Модуль управления смарт-ключом, модуль управления системой помощи при парковке сзади Блок предохранителей и реле E/R (предохранитель — Б/УП LP, ABS, ЭБУ 2), PDM, 4WD ECM |
| RPAS | 7.5A | Задний переключатель помощи при парковке |
| A/СУМКА ИНД. | 10A | Комбинация приборов (инд.), модуль PODS, цифровые часы |
| СУМКА | 15A | Модуль управления SRS |
| НАЧАЛО | 7.5A | Блок предохранителей и реле E / R (реле - пуск, вспомогательный пуск, охранная сигнализация), PDM |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, переключатель заднего стеклоочистителя, переключатель заднего омывателя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), двигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| АУДИО 2 | 7.5A | AMP, выключатель питания наружного зеркала заднего вида, модуль управления смарт-ключом, PDM, головное устройство аудио, видео и навигации, цифровые часы, IPM (BCM ACC), корпус DVD-плеера, задний монитор |
| P/ВЫХОД ЗАДН. | 15A | Задняя розетка |
| P/ВЫХОД ПЕРЕД. | 25A | Розетка питания водителя/пассажира |
| МОДУЛЬ 3 | 7.5A | Не используется |
| А/КОН | 7.5A | Блок управления передним кондиционером, датчик Active Incar, ионизация кластера, PDM, блок реле ICM (реле обогревателя переднего сиденья, реле заднего кондиционера), блок предохранителей и реле E/R (реле вентилятора), электродвигатель люка, электрохромное зеркало, ИПМ (BCM IG2) |
| AMP | 30A | AMP |
| DRL | 7.5A | Земля (GE01) |
| КОНДИЦИОНЕР РУЧНОЙ | 7.5A | PCM, резистор переднего вентилятора, передний модуль управления кондиционером |
| А/КОН АВТО | 7.5A | Передний модуль управления кондиционером |
| Б/А РОГ | 10A | Реле звукового сигнала охранной сигнализации |
| КОНДИЦИОНЕР ЗАДНИЙ | 20A | Блок реле ICM (заднее реле кондиционера) |
| P/WDW левый | 25A | Реле электрического стеклоподъемника водителя, главный переключатель электрического стеклоподъемника, левый задний переключатель электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя |
| П/ВДВ правый | 25A | Реле электрического стеклоподъемника пассажира, главный переключатель электрического стеклоподъемника Пассажирский переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника |
| МОДУЛЬ | 15A | Аудио, головное устройство A/V и навигации, радиочастотный приемник, IPM (BCM B+), задний монитор |
| КОМНАТА LP | 10A | Комбинация приборов (инд.), цифровые часы, разъем канала передачи данных переднего модуля управления кондиционером, выключатель дверного предупреждения, лампа в личном салоне, реле автоматического отключения освещения в салоне, потолочная консоль (лампа MAP), лампа в салоне, лампа в багажном отделении, лампа в туалетном столике водителя/пассажира Электрохромное зеркало |
| ДВЕРЬ ЛП | 10A | Лампа защиты двери водителя/пассажира, банка DVD-плеера |
| ДР ЛОК | 20A | Реле блокировки/разблокировки дверей, блок реле ICM (двухоборотное реле разблокировки) Привод замка двери водителя/пассажира, привод замка левой/правой задней двери |
| PDM | 20A | PDM |
| ЛЮК | 20A | Люк Мотор |
| УМНЫЙ КЛЮЧ | 10A | PDM, модуль управления смарт-ключом, кнопка запуска и остановки, держатель брелка, соленоид ключа |
| S/HTR FRT | 20A | Блок реле ICM (реле обогревателя переднего сиденья) |
| П/СИДЕНЬЕ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры водителя |
| 4WD | 10A | 4WD ECM, переключатель спортивного режима |
| ОПАСНОСТЬ | 15A | IPM (мигалка) |
| Ф/КРЫШКА | 15A | Реле задней двери, привод задней двери, переключатель лючка топливного бака |
| TPMS | 10A | Модуль контроля давления в шинах |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом для водителя/пассажира, передний модуль управления кондиционером |
| РАЗЪЕМ ПИТАНИЯ | ПРЕДОХРАНИТЕЛЬ - МОДУЛЬ, КОМНАТНЫЙ LP, ДВЕРНОЙ LP |
Назначение предохранителей в моторном отсеке (2010-2013 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ALT | 175A | Генератор |
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| И/П В+2 | 60A | IPM (предохранитель - S/HTR FRT, П/СИДЕНЬЕ, разъем питания - МОДУЛЬ, КОМНАТА LP ДВЕРЬ ЛП) |
| ВОЗДУХОДУВКА | 40 A | Реле вентилятора |
| RR HTD | 40 A | Реле заднего обогревателя |
| АБС 1 | 40 A | Модуль управления ESC, универсальный контрольный разъем |
| АБС 2 | 40 A | Модуль управления ESC, многоцелевой контрольный разъем |
| И/П В+3 | 60A | IPM (предохранитель - ОПАСНОСТЬ, TPMS, Ф/КРЫШКА) |
| И/П Б+1 | 60A | IPM (Предохранитель - ДР ЛОК, ЛЮК КРЫШИ, 4WD, PDM, УМНЫЙ КЛЮЧ) |
| ПРЕДОХРАНИТЕЛИ: | ||
| ИГН 2 | 40A | Пусковое реле, без смарт-ключа — замок зажигания, со смарт-ключом — блок реле PDM (реле IGN2) |
| ТРЕЙЛЕР | 30A | Розетка прицепа |
| IGN 1 | 30A | Без смарт-ключа — замок зажигания, Со смарт-ключом — блок реле PDM (реле IGN1) |
| HORN | 15A | Реле звукового сигнала |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, блок реле ICM (реле DBC) |
| B+ДАТЧИК | 15A | Датчик батареи |
| ДЕИЛЬЕР | 15A | Реле антиобледенителя переднего стеклоочистителя |
| С/ВЕНТИЛЯТОР | 50A | Реле охлаждающего вентилятора, низкий/высокий уровень |
| И/П В+4 | 50A | IPM (предохранитель - P/WDW левый, П/ВДВ правый, Б/А РОГ, КОНДИЦИОНЕР ЗАДНИЙ, AMP) |
| ЭБУ 2 | 7.5A | Вспомогательное пусковое реле, PCM, переключатель диапазона коробки передач, генератор (G6DC) |
| ABS | 7.5A | Модуль управления ESC, универсальный контрольный разъем, выключатель стоп-сигналов (G4KE) |
| Б/УП LP | 7.5A | Реле фонарей заднего хода (A/T), переключатель фонарей заднего хода (M/T) |
| КОРОБКА ЭМС: | ||
| ECU | 30A | Реле управления двигателем |
| ЭБУ 3 | 20A | G4KE — Катушка зажигания №1/2/3/4, конденсатор G6DC — катушка зажигания №172/3/4/5/6, конденсатор №1/2 |
| ДАТЧИК 1 | 10A | G4KE — регулируемый клапан впускного коллектора, датчик положения коленчатого вала, модуль иммобилайзера, датчик положения распределительного вала № 1/2, масляный регулирующий клапан № 1/2, электромагнитный клапан управления продувкой адсорбера, клапан закрытия адсорбера, реле вентилятора охлаждения (низкий уровень) G6DC — регулируемый клапан впускного коллектора № 1/2, модуль иммобилайзера, электромагнитный клапан управления продувкой адсорбера, клапан управления маслом № 1/2 (выпуск), клапан управления маслом № 1/2 (впуск), клапан закрытия адсорбера |
| ДАТЧИК 2 | 10A | G6DC — Реле вентилятора охлаждения (низкий уровень), выключатель стоп-сигнала |
| ДАТЧИК 3 | 10A | G4KE — Форсунка № 1/2/3/4, реле кондиционера G6DC — PCM, форсунка № 1/273/4/5/6, реле кондиционера |
| ДАТЧИК 4 | 15A | G4KE — кислородный датчик вверх/вниз, реле топливного насоса G6DC - PCM, кислородный датчик № 1/2/3/4, реле топливного насоса, привод переменного заряда |
| ЭБУ 1 | 15A | PCM |
| А/КОН | 10A | Реле кондиционера |
| F/НАСОС | 15A | Реле топливного насоса |
2010 с правым рулем (Великобритания)

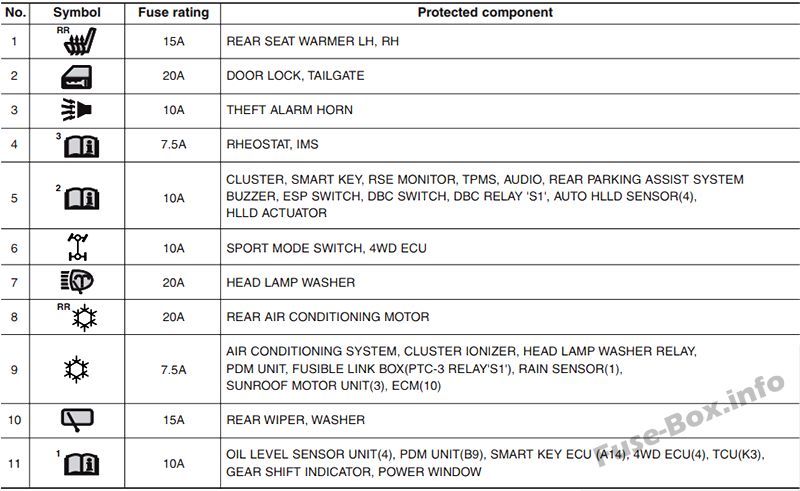

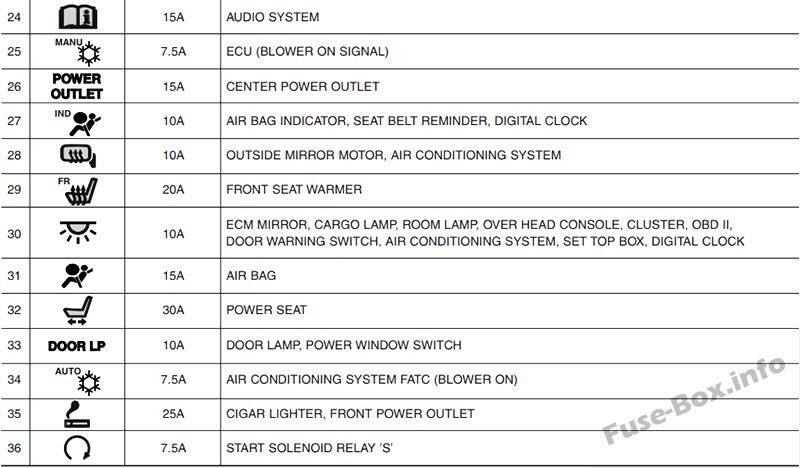

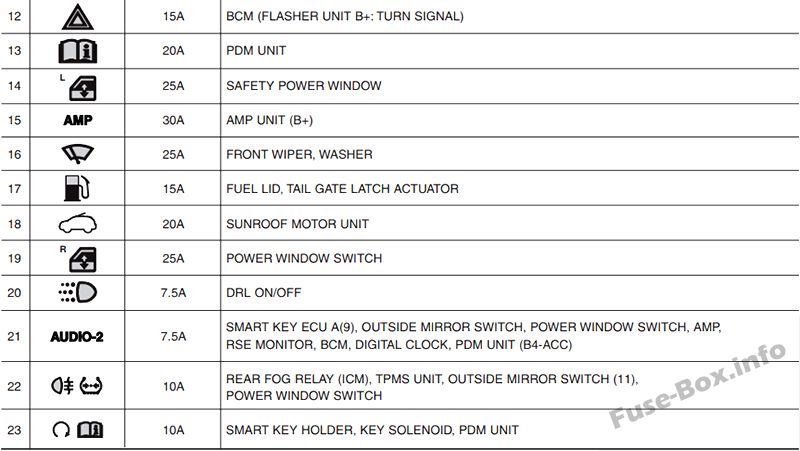

Назначение предохранителей в панели приборов (2010 RHD)

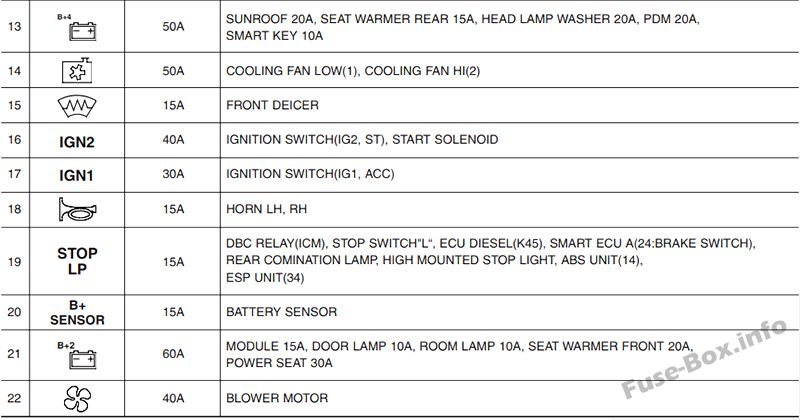

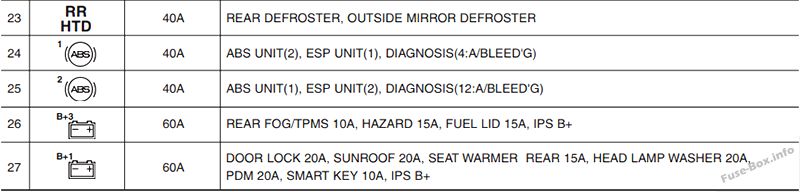

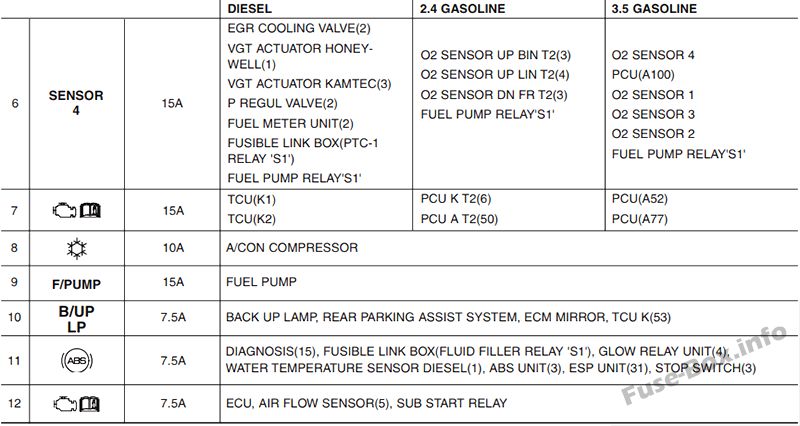

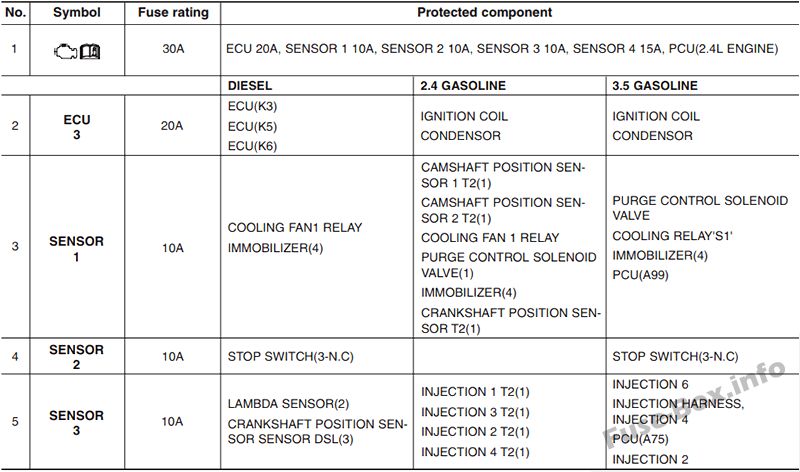

Назначение предохранителей в моторном отсеке (2010 г. с правым рулем)

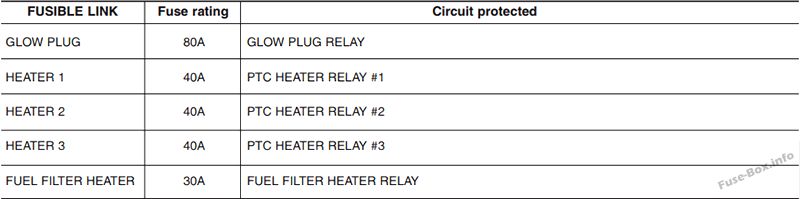

Дополнительная панель предохранителей в моторном отсеке (при наличии)
2014, 2015
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 2 | 10A | Комбинация приборов (IND./MICOM), датчик угла поворота рулевого колеса, генератор, модуль управления смарт-ключом, головное устройство аудио/видео и навигации, STOP_SW, SI_ECU, HLLD LH/RH |
| МОДУЛЬ 1 | 7.5A | СПОРТИВНЫЙ РЕЖИМ SW/KEY_SOL, SPORT_MODE_SW |
| A/СУМКА ИНД. | 10A | Комбинация приборов (инд.), цифровые часы |
| СУМКА | 15A | Модуль управления SRS, модуль PODS |
| НАЧАЛО | 7.5A | Блок предохранителей и реле E / R (реле - пуск, вспомогательный пуск, охранная сигнализация), PDM |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), двигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| МОДУЛЬ 3 | 10A | Выключатель ESC, передний блок управления кондиционером, комбинация приборов, аудиосистема, головное устройство MTS, аудио/видео и навигации, модуль контроля давления в шинах, главный переключатель стеклоподъемников, ЭБУ полного привода, P_WDW_PAS_ SW_IMS, система помощи при парковке сзади SNSR, FRT_DRV_SEAT_EXT, FRT_PASS_SEAT_EXT , CONSOLE_EXTN , IPM (BCM IG1) |
| А/КОН | 7.5A | Блок управления передним кондиционером, датчик Active Incar, ионизация кластера, блок реле ICM (реле заднего кондиционера), блок предохранителей и реле E/R (реле вентилятора) |
| AMP | 30A | AMP |
| Р/ВЫХОД 1 | 15A | - |
| Р/ВЫХОД 2 | 20A | LUGGAGE_POWER_OUTLET, FRT_POWER_OUTLET_DRV |
| ВОЗДУХОДУВКА ЗАДН. | 20A | Блок реле ICM (заднее реле кондиционера) |
| P/WDW левый | 25A | Реле электрического стеклоподъемника водителя, главный переключатель электрического стеклоподъемника, левый задний переключатель электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя |
| П/ВДВ правый | 25A | Реле электрического стеклоподъемника пассажира, главный переключатель электрического стеклоподъемника Пассажирский переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника |
| ДР ЛОК | 20A | Реле запирания/отпирания двери, блок реле ICM (реле двухоборотной разблокировки), привод замка двери водителя/пассажира, привод замка левой/правой задней двери, блок реле ICM (реле T/GATE LATCH) |
| УМНЫЙ КЛЮЧ 4 | 10A | PDM, кнопочный переключатель Start Stop, держатель FOB |
| S/HTR FRT | 20A | FRT_D RV SEAT_EXT, FRT PAS S_SEAT_EXT |
| P/СЕАТ ДРВ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры водителя |
| П/СИДЕНЬЕ | 20A | Переключатель сиденья пассажира с электроприводом |
| HTD STRG | 15A | Подогрев руля |
| Ф/КРЫШКА | 15A | Переключатель лючка топливного бака |
| МОДУЛЬ 4 | 10A | Переключатель зеркал O / S, переключатель стеклоподъемника, блок предохранителей и реле E / R (РОЗЕТКА RLY), цифровые часы, MTS, аудио, аудио / видео и головное устройство навигации |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом для водителя/пассажира, передний модуль управления кондиционером |
| SMART_KEY_1 | 25A | УМНЫЙ КЛЮЧ/БЛОК SMK |
| SMART_KEY_2 | 7.5A | Модуль управления смарт-ключом |
| SMART_KEY_3 | 7.5A | Модуль управления смарт-ключом |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Блок реле ICM (ОБОГРЕВ ЗАДНЕГО СИДЕНЬЯ, ПРАВЫЙ), Блок реле ICM (ОБОГРЕВ ЗАДНЕГО СИДЕНЬЯ, ПРАВЫЙ) |
| ВНУТРЕННЯЯ ЛАМПА | 10A | DR SCUFF LP DRV, DR SCUFF LP PASS, DR WARNG SW, S VISOR LP LH/RH, OHC LAMP, КОМНАТА LP, RL/RR PERSONAL LAMP, CARGO LAMP |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио, аудио/видео и навигации, МТС |
| ПАМЯТЬ | 10A | OBD II, передний модуль управления кондиционером, TPMS, цифровые часы, ВНУТРЕННЕЕ ЗЕРКАЛО, S WARMER SW LH/RH, AIR VENT SEAT SW LH/RH, CLUSTER, 0 S MIRR SW, P WDW MAIN SW, FRT DRV SEAT EXT, P WDW PASS SW |

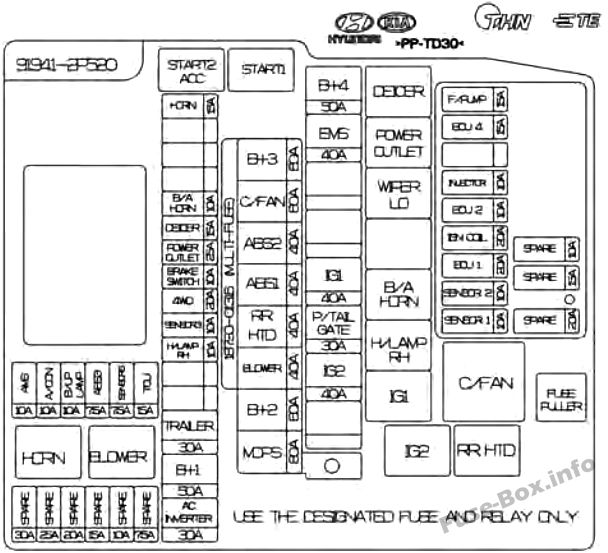

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| И/П В+2 | 60A | IPM (предохранитель - S/HTR FRT, P/Seat SUN ROOF-1 25A, IPS1 (противотуманные фары левый/правый, задний фонарь левый), ARISU левый (фара ближнего света, левая, фара HI, левая, сигнал поворота правый, сигнал поворота правый) ) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| RR HTD | 40A | Реле заднего обогревателя |
| АБС 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| АБС 2 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| И/П В+3 | 60A | УМНЫЙ КЛЮЧ-1 25A, УМНЫЙ КЛЮЧ-4 10A, МОДУЛЬ-1 7.5A, ЛЮК КРЫШИ-2 25A, (ПРЕДОХРАНИТЕЛЬ SW RLY, ВНУТРЕННЯЯ ЛАМПА 10A: DR SCUFF LP DRV, DR SCUFF LP PASS, DR WARNG SW, S VISOR LP LH /RH, OHC LAMP, КОМНАТА LP, RL/RR PERSONAL LAMP, CARGO LAMP, MULTI-MEDIA 15A: Головное устройство аудио, аудио/видео и навигации, MTS, ПАМЯТЬ 10A: OBD II, передний модуль управления кондиционером, TPMS, Цифровые часы, ВНУТРЕННЕЕ ЗЕРКАЛО, S ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА LH/RH, ВЕНТИЛЯЦИОННОЕ СИДЕНЬЕ SW LH/RH, CLUSTER, O_S MIRR SW, P WDW MAIN SW, FRT DRV SEAT EXT, P WDW PASS SW) |
| И/П Б+1 | 50A | AMP 30A, P/WDW левый 25A, П/ВДВ правый 25A, S/НАГРЕВАТЕЛЬ ЗАДН. 15A |
| MDPS | 80A | MDPS_ECU |
| С/ВЕНТИЛЯТОР | 60A | Блок предохранителей и реле E/R (С/ВЕНТИЛЯТОР RLY) |
| ПРЕДОХРАНИТЕЛИ: | ||
| ИГН 2 | 40A | Пусковое реле, без смарт-ключа — замок зажигания, со смарт-ключом — блок предохранителей и реле E/R (реле IGN2) |
| ТРЕЙЛЕР | 30A | Розетка прицепа |
| IGN 1 | 40A | Без смарт-ключа — замок зажигания, Со смарт-ключом — блок предохранителей и реле E/R (реле IGN1, реле ACC) |
| HORN | 15A | Реле звукового сигнала |
| ДЕИЛЬЕР | 15A | Реле антиобледенителя переднего стеклоочистителя |
| И/П В+4 | 50A | IPM (ДР ЛОК 20A, ВОЗДУХОДУВКА ЗАДН. 20A, FUEL LID 15A, IPS3 (ЗАДНИЙ ФОНАРЬ ПРАВЫЙ, ЗАДНИЙ ВНУТРЕННИЙ ФОНАРЬ), ARISU RH (ФАР НИЗКИЙ ПРАВЫЙ, ФАРА ВЫСОКИЙ ПРАВЫЙ, ЗНАК ПОВОРОТА ЗАДНИЙ, ЗНАК ПОВОРОТА ПЕРЕДНИЙ) |
| ABS | 7.5A | Модуль управления ESC, универсальный контрольный разъем |
| Б/УП LP | 7.5A | Реле фонарей заднего хода (A/T), переключатель фонарей заднего хода (M/T) |
| 4WD | 20A | 4W_DEC_U |
| Б/А РОГ | 15A | Б/А РЛИ |
| ДАТЧИК 5 | 7.5A | PCM |
| TCU | 15A | Переключатель диапазонов коробки передач, PCM |
| КОРОБКА ЭМС: | ||
| А/КОН | 10A | Блок предохранителей и реле E/R (ВЕНТИЛЯТОР, передний модуль управления кондиционером) |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 30A | AC_INVERTER_UNIT |
| РОЗЕТКА | 25A | Блок предохранителей и реле E / R (РОЗЕТКА RLY), RR P OUTLET, FRT_POWER_OUTLET_PASS |
| П/ЗАДНЯЯ ДВЕРЬ | 30A | PTGM |
| H/ЛАМПА ПРАВАЯ | 10A | Блок предохранителей и реле E/R (H/ЛАМПА ПРАВАЯ RLY), H_LP_RH |
| AMS | 10A | Предохранитель и реле E/R WIPER LO RLY), PCM |
| EMS | 40A | БЛОК EMS (ГЛАВНЫЙ РЕЛЕ (КАТУШКА ЗАЖИГАНИЯ 20A, ЭБУ 1 20A, SNSR 1 10A, SNSR 2 10A, ЭБУ 2 10A, ИНЖЕКТОРJ 10A), F/НАСОС 15A, ECU_4 15A |
| ДАТЧИК 1 | 10A | Тета: электромагнитный клапан управления продувкой, клапан управления маслом № 1/2, регулируемый клапан впускного коллектора, датчик положения коленчатого вала, кислородный датчик вверх/вниз. Лямбда: PCM, датчик кислорода № 1/2/3/4 |
| ДАТЧИК 2 | 10A | Theta: С/ВЕНТИЛЯТОР RLY, клапан закрытия канистры Лямбда: С/ВЕНТИЛЯТОР RLY, PCM, клапан закрытия адсорбера, масляный регулирующий клапан № 1/2 (выпускной), масляный регулирующий клапан № 1/2 (впускной), электромагнитный клапан управления продувкой, регулируемый клапан впускного коллектора № 1/2, иммобилайзер Модуль |
| ЭБУ 1 | 20A | PCM |
| F/НАСОС | 15A | Реле топливного насоса |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Тета: IG COIL КОНДЕНСАТОР, IG COIL 1/2/3/4, Лямбда: КОНДЕНСАТОР1/2, IGN_COIL_HARN_LAG, GN_COIL_2/4/6 |
| ИНЖЕКТОР | 10A | Theta: Модуль иммобилайзера, F/НАСОС RLY, Лямбда: PCM, F/НАСОС RLY |
| ЭБУ 4 | 15A | Тета: ПКМ, Лямбда: PCM, IDB |
2015 с правым рулем (Великобритания)

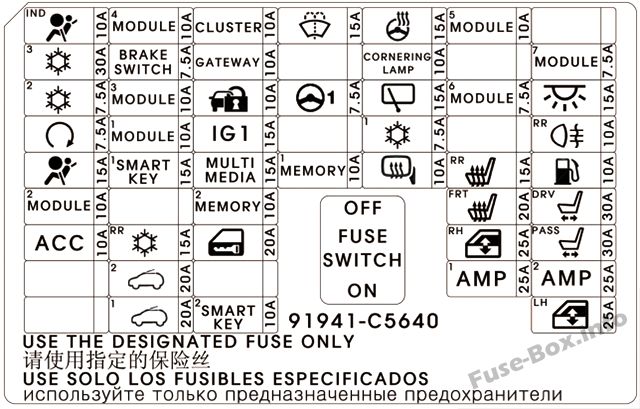

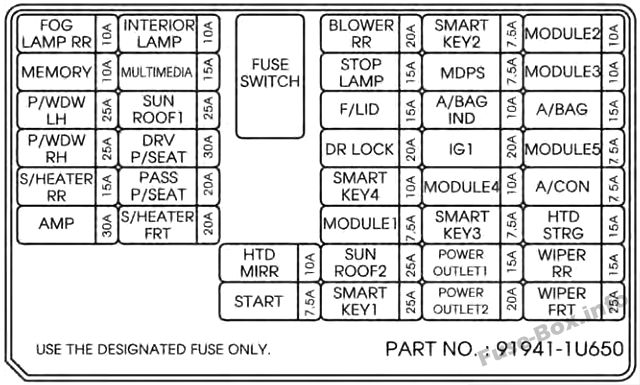

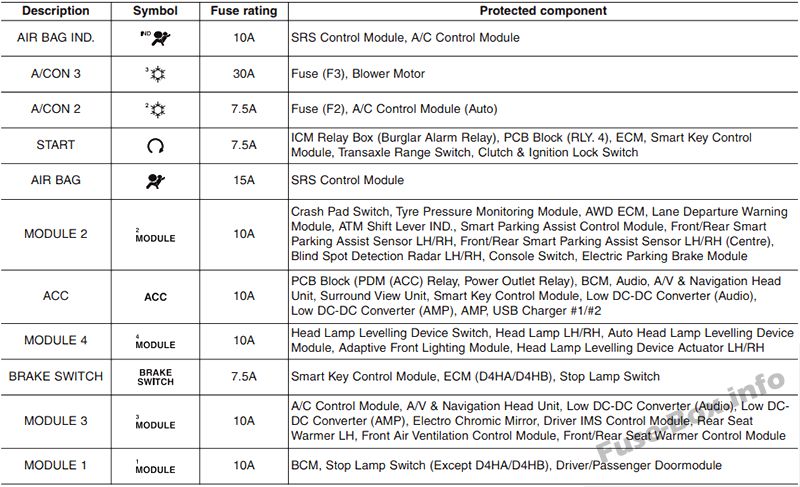

Приборная доска

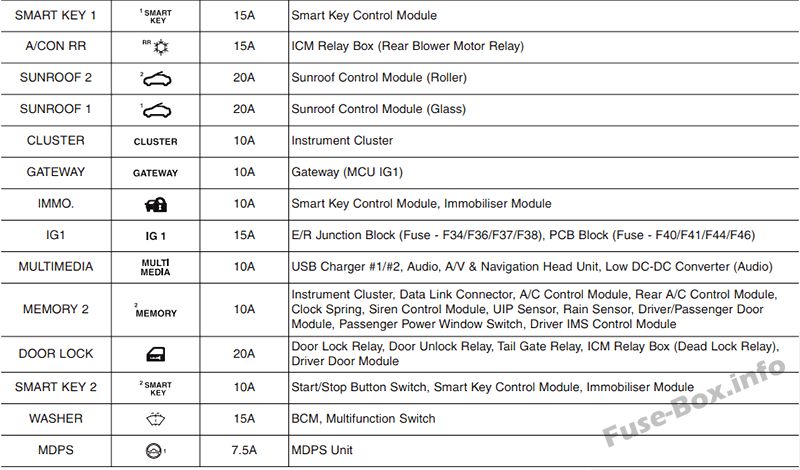

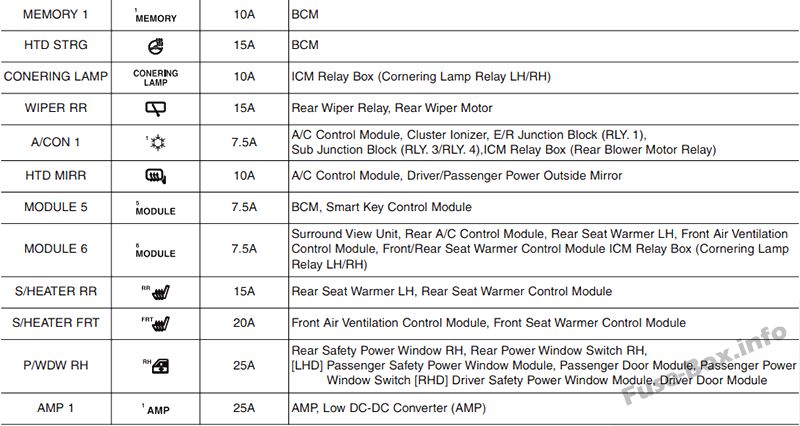

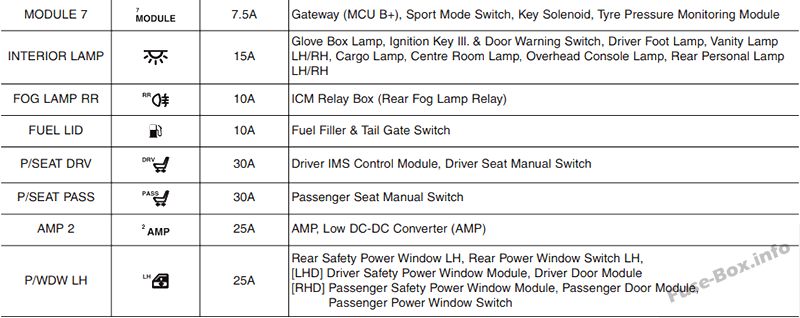

Назначение предохранителей в панели приборов (2015 с правым рулем)

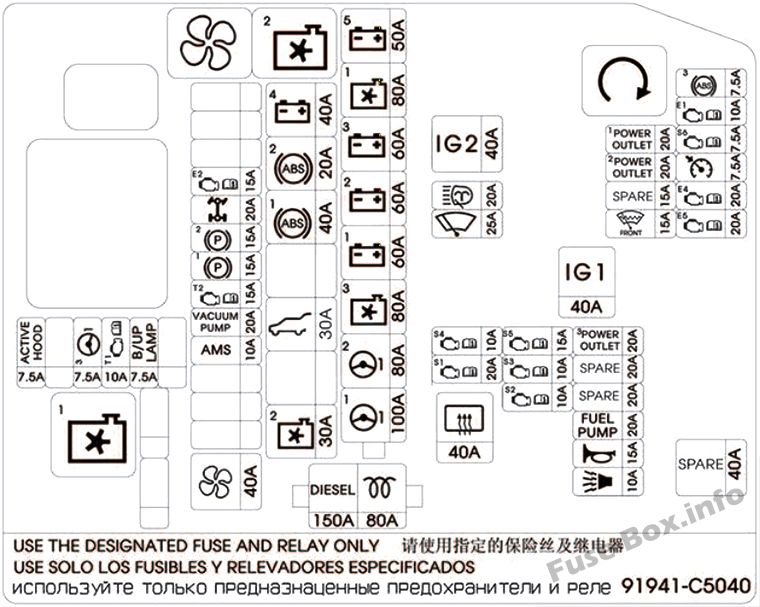

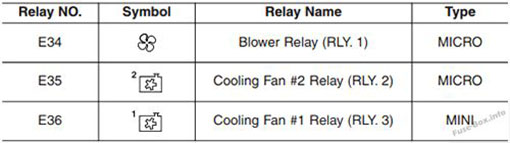

Моторного отсека

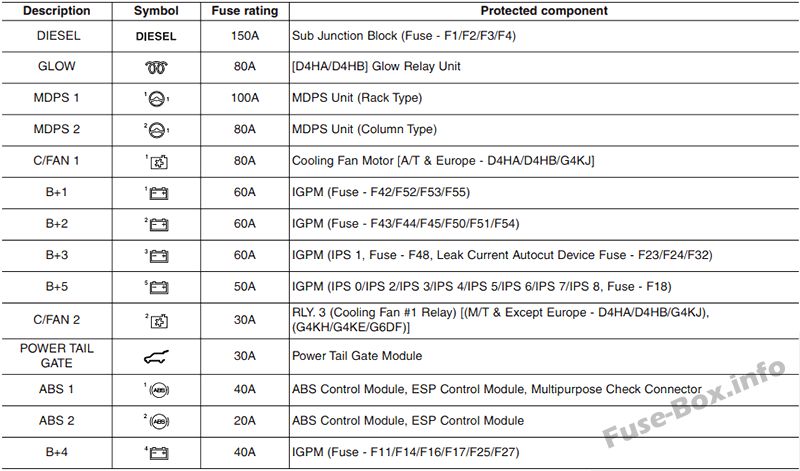

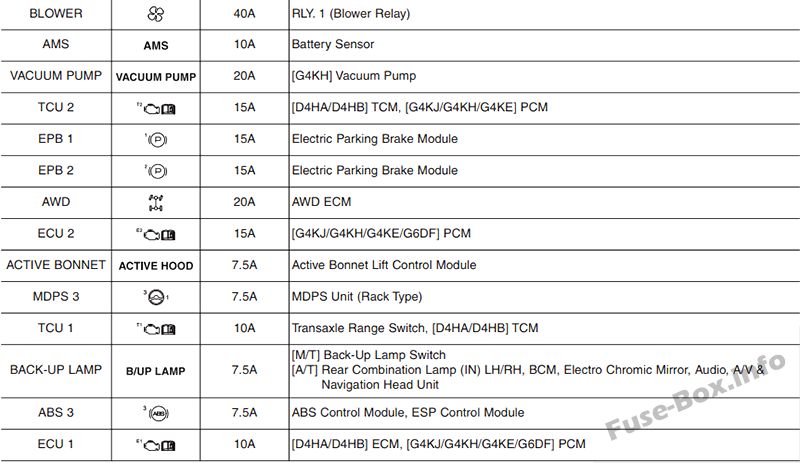

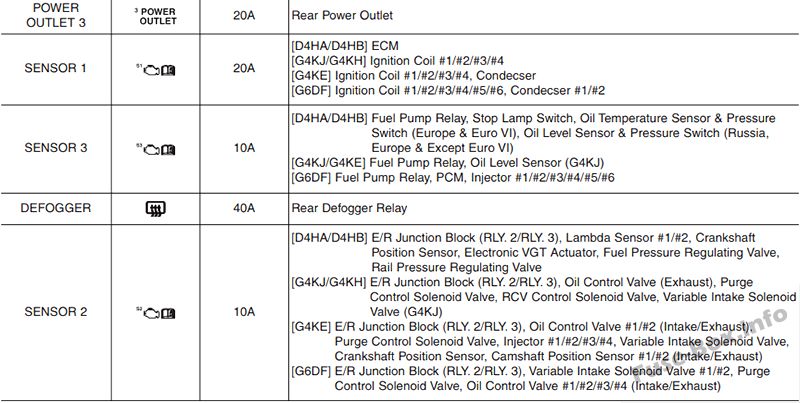

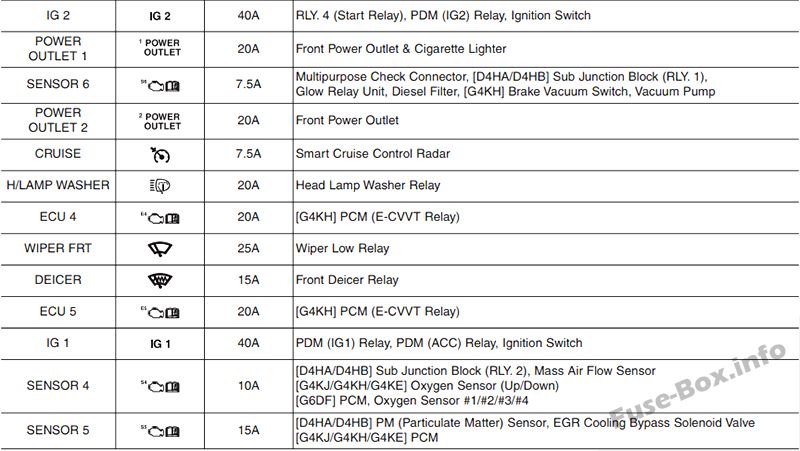

Назначение предохранителей в моторном отсеке (2015 RHD)

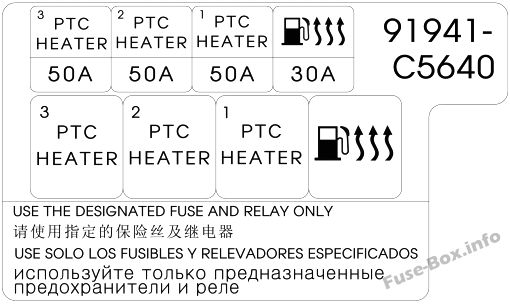

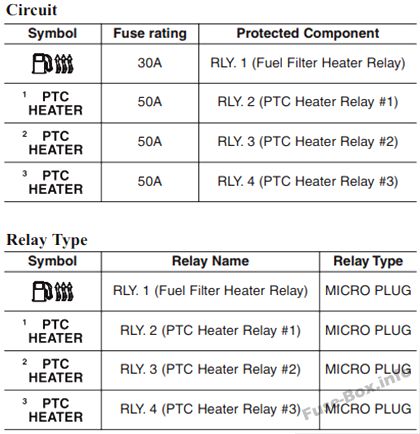

Панель предохранителей в моторном отсеке (только дизельный двигатель)
