Предохранители и реле KIA Soul (AM, 2009-2013)
Схемы относятся к указанным годам и вариантам KIA Soul (AM, 2009-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Soul 2009-2013
Предохранители прикуривателя (розетка) находятся в блоке предохранителей панели приборов. 2009-2011 – см. предохранители «РОЗЕТКА АКК» (прикуриватель, передняя розетка), «RR P/ВЫПУСК» (задняя розетка)). С 2012 года – предохранители «C/зажигалка» (прикуриватель, задняя розетка), «P/ВЫХОД ПЕРЕД.» (передняя розетка).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

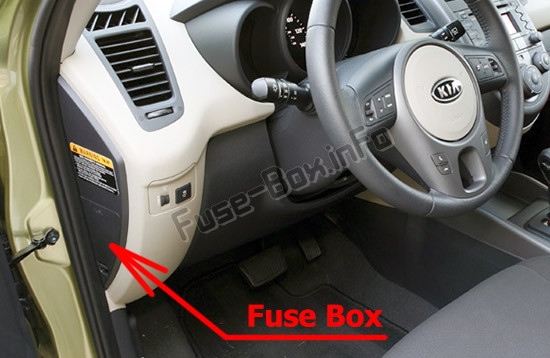

Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

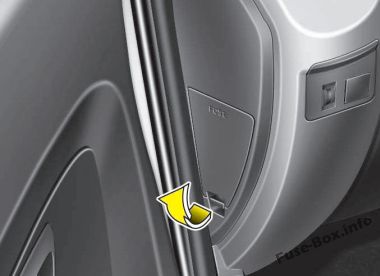

Автомобили с левым рулем

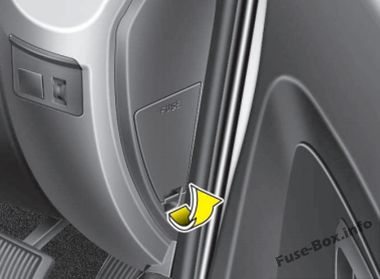

Автомобили с правым рулем

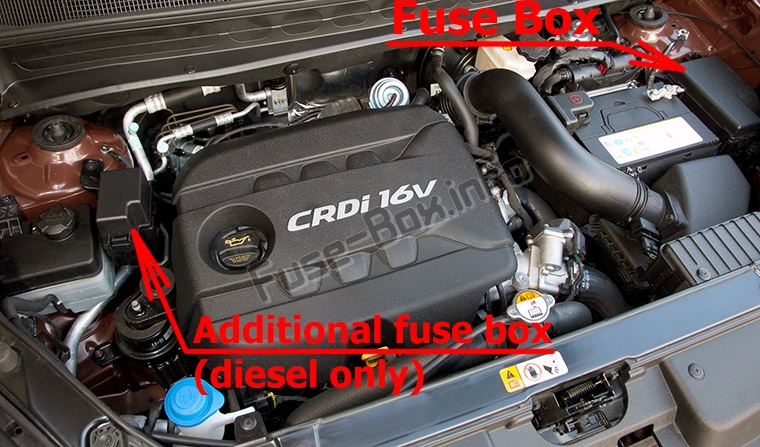

Моторного отсека

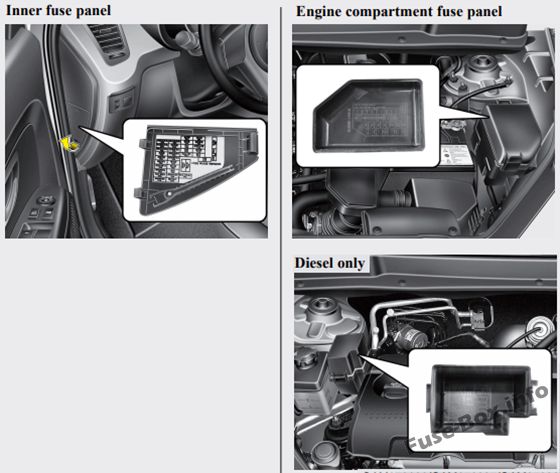

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2009
Назначение предохранителей в панели приборов (2009 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| СКЛАДЫВАТЬ | 10A | Разъем канала передачи данных, выключатель питания наружного зеркала заднего вида |
| ОПАСНОСТЬ | 15A | Аварийное реле, аварийный выключатель |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левая фара, лампа номерного знака |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правая фара, реле ДХО, реостат, переключатель регулировки положения фар, разъем AUX и USB, переключатель аварийной сигнализации, комбинация приборов (ILL.), переключатель лампы настроения, главный переключатель стеклоподъемников, аудиосистема, переключатель ESP, водитель/ Переключатель обогрева пассажирского сиденья, переключатель Over Drive, модуль управления кондиционером, многофункциональный переключатель (Remocon) |
| ИГН 2 | 10A | BCM, переключатель регулировки положения фар, исполнительный механизм регулировки положения фар LH/RH, электрохромное зеркало, модуль управления люком в крыше |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| S/HTD | 20A | Переключатель подогрева сиденья водителя/пассажира |
| F/WPR | 25A | Блок предохранителей и реле E / R (реле переднего стеклоочистителя), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| AMP | 25A | AMP |
| S/КРЫША | 20A | Модуль управления люком |
| Ф/туман | 15A | Реле передних противотуманных фар |
| Т/ВОРОТА | 15A | Реле хвостовых ворот |
| Р/туман | 10A | Реле задних противотуманных фар |
| А/КОН | 10A | Модуль управления кондиционером, блок предохранителей и реле E/R (реле фар (высокий уровень), реле вентилятора, реле нагревателя топливного фильтра (дизель)) |
| H/LP | 10A | Блок предохранителей и реле E / R (реле фар (низкий уровень)) |
| ACC | 10A | Аудио, переключатель лампы настроения, переключатель наружного зеркала заднего вида с электроприводом |
| РОЗЕТКА АКК | 15A | Прикуриватель, передняя розетка |
| ГТД ЗЕРКАЛО | 10A | ECM/PCM (бензин), электродвигатель наружного зеркала со стороны водителя/пассажира, блок управления кондиционером |
| ДР ЛОК | 20A | Реле блокировки дверей, реле разблокировки дверей, реле блокировки дверей |
| STOP | 15A | Реле стоп-сигналов, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| TCU | 10A | TCM (дизель), датчик скорости автомобиля (M/T), генератор импульсов «A», генератор импульсов «B», переключатель Over Drive |
| ABS | 10A | Модуль управления ABS, модуль управления ESP, переключатель ESP, датчик угла поворота рулевого колеса |
| IGN 1 | 10A | Модуль управления кондиционером, задний зуммер системы помощи при парковке, модуль управления EPS, модуль контроля давления в шинах, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| РАЗЪЕМ ПИТАНИЯ (АУДИО) | 15A | Аудио |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТА) | 10A | BCM, комбинация приборов (инд.), модуль управления кондиционером, модуль контроля давления в шинах, дверной сигнализатор, потолочная консоль в сборе (картографическая лампа), центральная лампа салона, лампа багажного отделения |
| RR P/ВЫПУСК | 15A | Задняя розетка |
| СУМКА | 15A | Модуль управления SRS |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Конденсатор, катушка зажигания №1 ~ №4 |
| T/SIG | 10A | Переключатель опасности |
| КЛАСТЕР | 10A | BCM, комбинация приборов (инд.), модуль управления кондиционером |
| ECU | 10A | ЭБУ, ПКМ, датчик расхода воздуха (дизель), датчик предупреждения о топливном фильтре (дизель) |
| НАЧАЛО | 10A | Блок предохранителей и реле E/R (пусковое реле), ECM (дизель) |
| Б/УП LP | 10A | Выключатель фонаря заднего хода (M/T), переключатель диапазона коробки передач (A/T) |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
Назначение предохранителей в моторном отсеке (2009 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| БАТАРЕЯ 2 | 50A | Распределительная коробка I/P (реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10A, ХВОСТ ПРАВЫЙ 10A, S/КРЫША 20A, AMP 25A, ДР ЛОК 20A, STOP 15A, Т/ВОРОТА 15A, Ф/туман 15A, Р/туман 10A , Разъем питания - КОМНАТА 10А, АУДИО 15А) |
| БАТ 1 | 50A | Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW левый 25A, П/ВДВ правый 25A, СКЛАДЫВАТЬ 10A, ОПАСНОСТЬ 15A) |
| С/ВЕНТИЛЯТОР | 30A | Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень) |
| MAIN | 150A | Генератор, предохранитель [АБС 2 40A, АБС 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, А/КОН 10A, DSL 150A (Дизель)] |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESP |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESP |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| BLW | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления EPS |
| DSL | 150A | Дизель — блок предохранителей и реле DSL (GLOW 80A, ПТК 1 50A, ПТК 2 50A, ПТК 3 50A) |
| ИГН 2 | 40A | Замок зажигания, пусковое реле |
| ЭБУ А | 30A | Главное реле, ЭБУ В 10A |
| F/ФИЛЬТР HTR | 30A | Дизель — Реле нагревателя топливного фильтра |
| F/НАСОС | 20A | Бензин — Реле топливного насоса |
| IGN 1 | 40A | Выключатель зажигания |
| H/LP HI | 20A | Реле фар (высокий уровень) |
| H/LP LO | 20A | Реле фар (ближний свет) |
| HORN | 10A | Реле звукового сигнала |
| В/Н НЧ ПРАВ. | 10A | Фара правая |
| В/Н Н Н Л Н | 10A | Левая фара, комбинация приборов (ближний свет IND.) |
| ЭБУ В | 10A | Дизель — TCM Бензин — ЭБУ, ПКМ |
| ЭБУ 3 | 10A | Дизель — Клапан регулировки давления топлива |
| ЭБУ 2 | 10A | Дизель - Выключатель стоп-сигнала |
| ЭБУ 1 | 20A | Дизель — ECM Бензин — ЭБУ, ПКМ |
| ИНЖЕКТОР | 15A | Дизель — Блок предохранителей и реле DSL (реле накаливания, реле ПТК 1, реле ПТК 2, реле ПТК 3), датчик положения распределительного вала, электрический привод EGR, привод VGT, модуль иммобилайзера Бензин — форсунки № 1 ~ № 4, привод управления холостым ходом , Модуль иммобилайзера, Реле топливного насоса |
| ДАТЧИК | 10A | Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокий/низкий уровень), лямбда-зонд, реле нагревателя воздуха Бензин — реле кондиционера/кондиционера, реле вентилятора кондиционера (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, масло Клапан управления, кислородный датчик вверх/вниз, выключатель стоп-сигнала |
| А/КОН | 10A | Реле А/Кон |
Панель предохранителей в моторном отсеке (только дизельный двигатель)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Реле накаливания, реле отопителя воздуха |
| ПТК 1 | 50A | Реле ПТК 1 |
| ПТК 2 | 50A | Реле ПТК 2 |
| ПТК 3 | 50A | Реле ПТК 3 |
2010, 2011
Назначение предохранителей в панели приборов (2010, 2011)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| Ф/ЗЕРКАЛО | 10A | Разъем канала передачи данных |
| ОПАСНОСТЬ LP | 15A | Аварийное реле, аварийный выключатель |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левая фара, лампа номерного знака |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правая фара, фиксатор реостата, разъем AUX и USB, переключатель аварийной сигнализации, переключатель ESC, комбинация приборов (ILL.), комбинация приборов (IND.), переключатель лампы настроения, главный переключатель стеклоподъемника, аудиосистема, драйвер/ Переключатель обогрева пассажирского сиденья, переключатель рычага переключения передач, модуль управления кондиционером, многофункциональный переключатель (Remocon) |
| ИГН 2 | 10A | BCM, электрохромное зеркало, модуль управления люком |
| СТЕКЛООЧИСТИТЕЛЬ(RR) | 15A | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| S/HTR | 20A | Переключатель подогрева сиденья водителя/пассажира |
| СТЕКЛООЧИСТИТЕЛЬ(ПЕР.) | 25A | Блок предохранителей и реле E / R (реле переднего стеклоочистителя), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| AMP | 25A | AMP |
| S/КРЫША | 20A | Модуль управления люком |
| (ФОГ ЛП(ФР)) | 15A | Реле передних противотуманных фар |
| Т/ВОРОТА ОТКРЫТЫ | 15A | Реле задней двери, реле ДХО |
| (ТУМ LP(RR)) | 10A | Реле задних противотуманных фар |
| А/КОН | 10A | Блок управления кондиционером, блок предохранителей и реле E/R (реле фар (высокий уровень), реле вентилятора |
| H/LP | 10A | Блок предохранителей и реле E / R (реле фар (низкий уровень)) |
| ACC | 10A | Аудио, переключатель лампы настроения, переключатель наружного зеркала заднего вида с электроприводом |
| РОЗЕТКА АКК | 15A | Прикуриватель, передняя розетка |
| МИР. HTD | 10A | ECM/PCM (G4FC), электродвигатель наружного зеркала со стороны водителя/пассажира, модуль управления кондиционером |
| ДР ЛОК | 20A | Реле блокировки двери, реле разблокировки двери, реле разблокировки на 2 оборота |
| СТОП ЛП | 15A | Выключатель стоп-сигналов, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| TCU | 10A | Датчик скорости автомобиля (M/T), генератор импульсов «A», генератор импульсов «B», PCM, переключатель рычага переключения передач |
| ABS | 10A | Модуль управления ABS, модуль управления ESC, переключатель ESC, датчик угла поворота рулевого колеса, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| IGN 1 | 10A | Модуль контроля давления в шинах, многофункциональный переключатель (Remocon), аудиосистема |
| РАЗЪЕМ ПИТАНИЯ (АУДИО) | 15A | Аудио |
| РАЗЪЕМ ПИТАНИЯ (ПАМЯТЬ) | 10A | BCM, комбинация приборов (инд.), модуль управления кондиционером, модуль контроля давления в шинах, дверной сигнализатор, потолочная консоль в сборе (картографическая лампа), центральная лампа салона, лампа багажного отделения |
| Р/ВЫПУСК. РР | 15A | Задняя розетка |
| СУМКА | 15A | Модуль управления SRS, модуль весовой классификации |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Конденсатор, катушка зажигания №1 - №4 |
| T/SIG | 10A | Переключатель опасности |
| КЛАСТЕР | 10A | BCM, комбинация приборов (инд.), модуль управления кондиционером |
| ECU | 10A | ЭБУ, ПКМ |
| НАЧАЛО | 10A | Блок предохранителей и реле E/R (пусковое реле) |
| Б/УП LP | 10A | Выключатель фонарей заднего хода (M/T), переключатель диапазонов коробки передач (A/T), модуль круиз-контроля |
| СУМКА W/LP | 10A | Комбинация приборов (подушка безопасности IND.) |
Назначение предохранителей в моторном отсеке (2010, 2011)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| БАТАРЕЯ 2 | 50A | Распределительная коробка I/P (реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10A, ХВОСТ ПРАВЫЙ 10A, S/КРЫША 20A, СТОП ЛП 15A, ДР ЛОК 20A, AMP 25A, Т/ВОРОТА ОТКРЫТЫ 15A, (ФОГ ЛП(ФР)) 15А, (ТУМ LP(RR)) 10А, разъем питания - ПАМЯТЬ 10А, АУДИО 15А) |
| БАТ 1 | 50A | Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW левый 25A, П/ВДВ правый 25A, Ф/ЗЕРКАЛО 10A, ОПАСНОСТЬ LP 15A) |
| С/ВЕНТИЛЯТОР | 40A | Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень) |
| MAIN | 125A | Генератор, предохранитель (АБС 240A, АБС 140A, RR HTD 40A, BLW 40A, MDPS 80A, А/КОН 10A) |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESC |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| BLW | 40A | Реле вентилятора |
| MDPS | 80A | - |
| ИГН 2 | 40A | Замок зажигания, пусковое реле |
| ЭБУ А | 30A | Главное реле, ЭБУ В 10A |
| F/НАСОС | 20A | F/реле насоса |
| IGN 1 | 40A | Выключатель зажигания |
| H/LP HI | 20A | Реле фар (высокий уровень) |
| H/LP LO | 20A | Реле фар (ближний свет) |
| HORN | 10A | Реле звукового сигнала |
| В/Н НЧ ПРАВ. | 10A | Фара правая |
| В/Н Н Н Л Н | 10A | Левая фара, комбинация приборов (ближний свет IND.) |
| ЭБУ В | 10A | ПКМ, ЭБУ (1,6 л) |
| ЭБУ 3 | 10A | ЭБУ (2,0 л) |
| ЭБУ 2 | 10A | ЭБУ (2,0 л) |
| ЭБУ 1 | 20A | PCM, катушка зажигания (2,0 л), PCM (1,6 л) |
| ИНЖЕКТОР | 15A | Модуль иммобилайзера, привод управления холостым ходом, форсунки №1-4, клапан закрытия адсорбера |
| ДАТЧИК | 10A | Датчик положения распределительного вала, масляный регулирующий клапан, кислородный датчик (вверх/вниз), электромагнитный клапан очистки адсорбера, выключатель стоп-сигналов, реле кондиционера/кондиционера, реле C/вентилятора (высокий/низкий), датчик положения коленчатого вала (2,0 л), положение распределительного вала Сенсор (1,6 л) |
| А/КОН | 10A | Реле А/Кон |
2012, 2013
Приборная доска

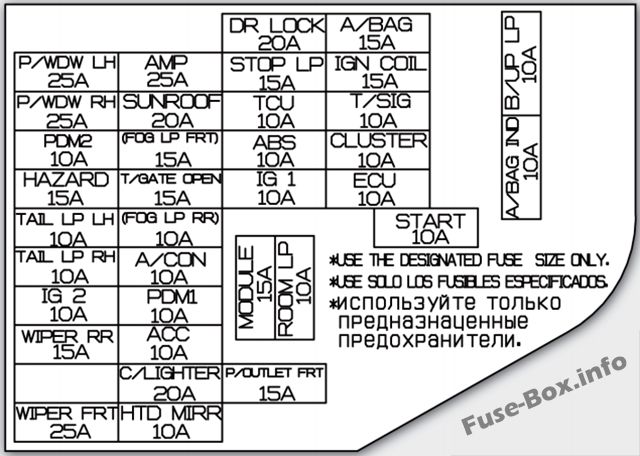

Назначение предохранителей в панели приборов (2012, 2013)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| ДПМ 2 | 10A | Кнопочный переключатель PDM.Start/Stop, держатель брелока |
| ОПАСНОСТЬ | 15A | Аварийное реле, аварийный выключатель, мигалка одним касанием |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левая фара, лампа номерного знака |
| ЗАДНЯЯ ЛП ПРАВАЯ | 10A | Правая задняя комбинированная лампа, правая фара, аудиосистема, переключатель стеклоподъемника пассажира, реостат, главный переключатель стеклоподъемника, переключатель аварийной сигнализации, комбинация приборов, переключатель лампы настроения, разъем AUX и USB, переключатель ESC, модуль управления кондиционером, многофункциональный переключатель, Переключатель обогрева сиденья водителя/пассажира, индикатор рычага переключения передач банкомата, лампа перчаточного ящика, головное устройство аудио/видео и навигации, контрольная лампа, переключатель ISG, переключатель Active ECO, сенсорный экран аудио/видео и навигации, разъем AUX |
| IG 2 | 10A | BCM, электродвигатель люка |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок предохранителей и реле E / R (реле стеклоочистителя), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| AMP | 25A | AMP, ISG Low DC-DC Converter (AMP) |
| ЛЮК | 20A | Люк Мотор |
| (FOG LP FRT) | 15A | Реле передних противотуманных фар |
| Т/ВОРОТА ОТКРЫТЫ | 15A | Реле задней двери, разъем канала передачи данных, реле ДХО |
| (ВОГ ЛП РР) | 10A | - |
| А/КОН | 10A | Модуль управления кондиционером, блок предохранителей и реле E/R (реле H/LP HI, реле вентилятора), датчик Active Incar, аудио/видео и навигационный сенсорный экран |
| ДПМ 1 | 10A | PDM |
| ACC | 10A | Аудиосистема, модуль лампы настроения, выключатель питания наружного зеркала заднего вида, модуль управления смарт-ключом, PDM, модуль управления замком ключа банкомата, головное устройство аудио/видео и навигации, BCM, AMP, аудио/видео и сенсорный экран навигации, ISG Low DC-DC Converter ( Аудио/усилитель) |
| C/зажигалка | 20A | Прикуриватель, задняя розетка |
| ГТД ЗЕРКАЛО | 10A | ECM/PCM, наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, аудио/видео и навигация Touch |
| ДР ЛОК | 20A | Реле блокировки дверей, реле разблокировки дверей, реле блокировки дверей на 2 оборота |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, универсальный контрольный разъем, реле HAC, реле стоп-сигнала, переключатель спортивного режима, соленоид ключа |
| TCU | 10A | Датчик скорости автомобиля (M/T), индикатор рычага переключения передач банкомата, модуль управления блокировкой ключа банкомата, переключатель диапазонов коробки передач |
| ABS | 10A | Модуль ESC, переключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| IG 1 | 10A | Модуль контроля давления в шинах, ISG Low DC-DC Converter (Аудио/AMP), переключатель обогрева сиденья водителя/пассажира, обогреватель сиденья водителя/пассажира, переключатель ISG, электрохромное зеркало, инвертор масляного насоса, выключатель стоп-сигнала, реле HAC |
| P/ВЫХОД ПЕРЕД. | 15A | Передняя розетка |
| СУМКА | 15A | Модуль управления SRS, модуль классификации веса, контрольная лампа |
| КАТУШКА ЗАЖИГАНИЯ | 15A | G4FD : Конденсатор, Катушка зажигания №1 - №4 |
| T/SIG | 10A | Переключатель аварийной сигнализации, многофункциональный переключатель (свет) |
| КЛАСТЕР | 10A | BCM, комбинация приборов (инд.), модуль управления кондиционером, модуль управления смарт-ключом, PDM |
| ECU | 10A | ЭБУ, ПКМ |
| НАЧАЛО | 10A | Блок предохранителей и реле E/R (пусковое реле), PDM, переключатель диапазонов коробки передач, переключатель блокировки зажигания, ПКМ/ЭБУ |
| Б/УП LP | 10A | Выключатель фонарей заднего хода (M/T) |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
| РАЗЪЕМ ПИТАНИЯ (МОДУЛЬ) | 15A | Аудио, радиочастотный приемник, сенсорный аудио/видео и навигация, ISG Low DC-DC преобразователь (аудио), головное устройство аудио/видео и навигации |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТНЫЙ LP) | 10A | BCM, комбинация приборов (IND.), модуль управления кондиционером, модуль контроля давления в шинах, центральная комнатная лампа, лампа багажного отделения, потолочная консоль в сборе (картографическая лампа), ключ зажигания ILL. & Предупреждающий выключатель двери, левый/правый туалетный столик |

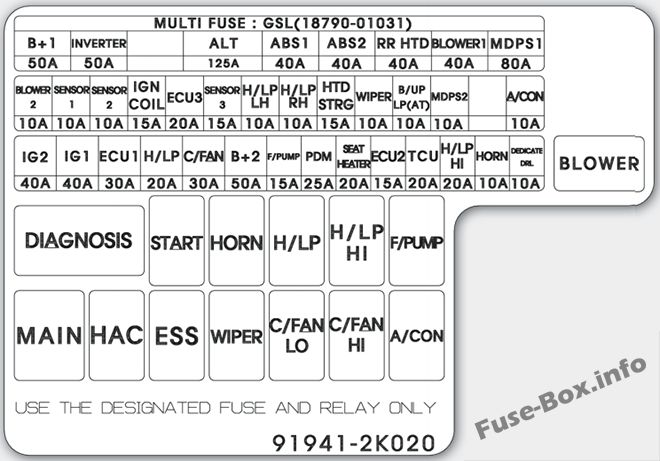

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| B+ 1 | 50A | Распределительная коробка I/P (реле стеклоподъемника, предохранитель — P/WDW левый 25A, П/ВДВ правый 25A, ДПМ 2 10A, ОПАСНОСТЬ 15A) |
| ИНВЕРТОР | 50A | Инвертор масляного насоса |
| ALT | 125A | Генератор, предохранитель (АБС 2 40A, АБС 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, А/КОН 10A) |
| АБС 1 | 40A | Модуль ESC |
| АБС 2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ВОЗДУХОДУВКА 1 | 40A | Реле вентилятора |
| МДПС 1 | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG 2 | 40A | Замок зажигания, блок реле PDM (реле IG1), реле запуска |
| IG 1 | 40A | Замок зажигания, блок реле PDM (реле IG 2) |
| ЭБУ 1 | 30A | Реле управления двигателем |
| H/LP | 20A | Реле высокого/низкого давления |
| С/ВЕНТИЛЯТОР | 30A | Реле C/Fan HI, Реле C/Fan Low |
| B+2 | 50A | Распределительная коробка I / P (реле заднего фонаря, предохранитель - ХВОСТ ЛЕВЫЙ 10A, ЗАДНЯЯ ЛП ПРАВАЯ 10A, ЛЮК 20A, AMP 25A, ДР ЛОК 20A, СТОП ЛП 15A, Т/ВОРОТА ОТКРЫТЫ 15A, (FOG LP FRT) 15A, Power Разъем - КОМНАТА LP 10А, МОДУЛЬ 15А) |
| F/НАСОС | 15A | F/реле насоса |
| PDM | 25A | PDM, модуль управления смарт-ключом |
| ПОДОГРЕВ СИДЕНЬЯ | 20A | Подогрев водительского сиденья, подогрев пассажирского сиденья |
| ЭБУ 2 | 15A | ПКМ/ЭБУ |
| H/LP HI | 20A | Реле высокого/низкого давления высокого давления |
| HORN | 10A | Реле звукового сигнала |
| ПОСВЯЩАТЬ ДХО | 10A | BCM |
| ВОЗДУХОДУВКА 2 | 10A | Модуль управления кондиционером (авто) |
| ДАТЧИК 1 | 10A | - |
| ДАТЧИК 2 | 10A | Реле C/Fan Hl/Low, ПКМ/ЭБУ, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера |
| КАТУШКА ЗАЖИГАНИЯ | 15A | - |
| ЭБУ 3 | 20A | - |
| ДАТЧИК 3 | 15A | Кислородный датчик (верхний/нижний), реле F/насоса, масляный регулирующий клапан №1/№2, ПКМ/ЭБУ |
| В/Н ЛГ | 10A | Левая фара |
| В/Н ПРАВ. | 10A | Фара правая |
| HTD STRG | 15A | - |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| Б/УП LP (AP) | 10A | Электрохромное зеркало, Задний комбинированный фонарь, левый/правый, Комбинация приборов, Головное устройство аудио/видео и навигации, Аудиосистема |
| МДПС2 | 10A | Модуль управления EPS |
| А/КОН | 10A | Реле А/Кон |
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| B+ 1 | 50A | Распределительная коробка I/P (реле стеклоподъемника, предохранитель — P/WDW левый 25A, П/ВДВ правый 25A, ДПМ 2 10A, ОПАСНОСТЬ 15A) |
| ИНВЕРТОР | 50A | Инвертор масляного насоса |
| ALT | 125A | Генератор, предохранитель (АБС 2 40A, АБС 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, А/КОН 10A) |
| АБС 1 | 40A | Модуль ESC |
| АБС 2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ВОЗДУХОДУВКА 1 | 40A | Реле вентилятора |
| МДПС 1 | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG 2 | 40A | Замок зажигания, блок реле PDM (реле IG1), реле запуска |
| IG 1 | 40A | Замок зажигания, блок реле PDM (реле IG 2) |
| ЭБУ 1 | 30A | Реле управления двигателем |
| H/LP | 20A | Реле высокого/низкого давления |
| С/ВЕНТИЛЯТОР | 30A | Реле C/Fan HI, Реле C/Fan Low |
| B+2 | 50A | Распределительная коробка I / P (реле заднего фонаря, предохранитель - ХВОСТ ЛЕВЫЙ 10A, ЗАДНЯЯ ЛП ПРАВАЯ 10A, ЛЮК 20A, AMP 25A, ДР ЛОК 20A, СТОП ЛП 15A, Т/ВОРОТА ОТКРЫТЫ 15A, (FOG LP FRT) 15A, Power Разъем - КОМНАТА LP 10А, МОДУЛЬ 15А) |
| F/НАСОС | 15A | F/реле насоса |
| PDM | 25A | PDM, модуль управления смарт-ключом |
| ПОДОГРЕВ СИДЕНЬЯ | 20A | Подогрев водительского сиденья, подогрев пассажирского сиденья |
| ЭБУ 2 | 15A | ПКМ/ЭБУ |
| TCU | 20A | PCM |
| H/LP HI | 20A | Реле высокого/низкого давления высокого давления |
| HORN | 10A | Реле звукового сигнала |
| ПОСВЯЩАТЬ ДХО | 10A | BCM |
| ВОЗДУХОДУВКА 2 | 10A | Модуль управления кондиционером (авто) |
| ДАТЧИК 1 | 10A | Датчик положения распределительного вала №1/№2, клапан управления маслом №1/№2, клапан управления адсорбером, реле кондиционера, модуль иммобилайзера |
| ДАТЧИК 2 | 10A | C/вентилятор Hl/реле низкого уровня, форсунки №1 - №4 |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1 ~ №4, конденсатор |
| ЭБУ 3 | 20A | ПКМ/ЭБУ |
| ДАТЧИК 3 | 15A | Кислородный датчик (вверх/вниз), реле F/насоса, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска |
| В/Н ЛГ | 10A | Левая фара |
| В/Н ПРАВ. | 10A | Фара правая |
| HTD STRG | 15A | - |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| Б/УП LP (AP) | 10A | Электрохромное зеркало, Задний комбинированный фонарь, левый/правый, Комбинация приборов, Головное устройство аудио/видео и навигации, Аудиосистема |
| МДПС2 | 10A | Модуль управления EPS |
| А/КОН | 10A | Реле А/Кон |
