Предохранители и реле Lexus ES350 (XV40/GSV40, 2006-2012)

Схемы относятся к указанным годам и вариантам Lexus ES350 (XV40/GSV40, 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.

Расположение предохранителей Lexus ES350 2006-2012 гг.

Расположение предохранителей Lexus ES350 2006-2012 гг.

Предохранители прикуривателя (розетки) в Lexus ES350 Это предохранители № 29 «CIG» (прикуриватель) и № 30 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей приборной панели.

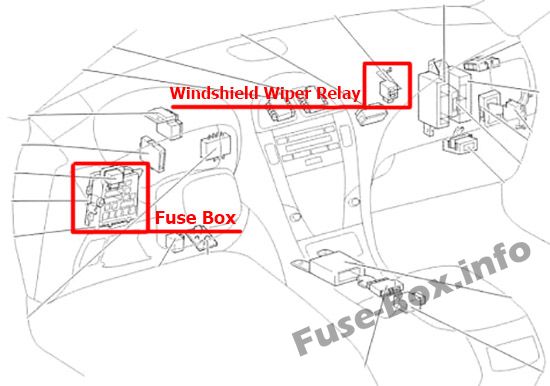

Обзор салона

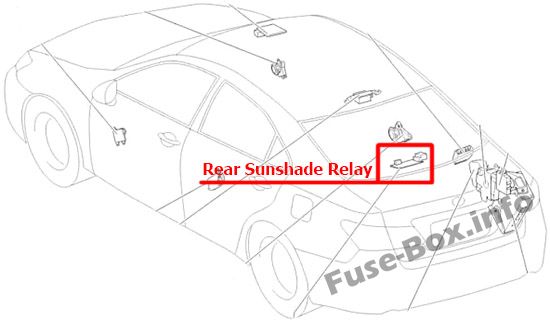

Обзор салона

Обзор салона

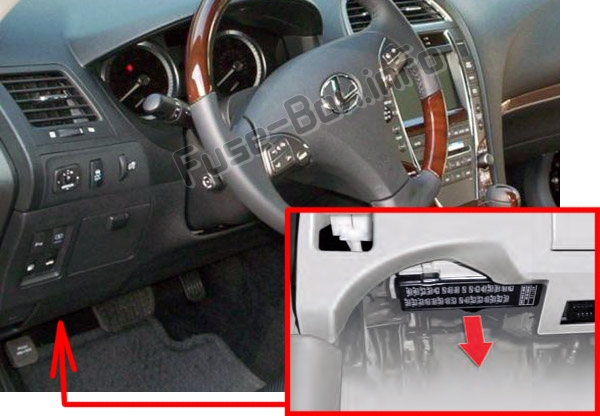

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.Блок предохранителей в салоне

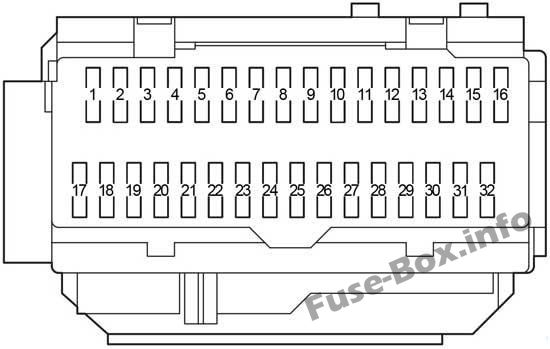

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAСхема
1ЗАДНЯЯ ДВЕРЬ ПРАВАЯ25Стеклоподъемник задний правый
2ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ25Стеклоподъемник задний левый
3ТОПЛИВО ОПН7.5Лючок топливного бака
4противотуманные фары15Передние противотуманные фары
5OBD7.5Бортовая система диагностики
6ЭБУ-Б №27.5ЭБУ мощности
7STOP10Стоп-сигналы
8ТИ&ТЕ30Наклон и телескопическое рулевое управление
9--Не используется
10--Не используется
11A/C7.5Система кондиционирования воздуха
12PWR25Электрические стеклоподъемники
13ДВЕРЬ №225Главный ЭБУ кузова
14S/КРЫША30Лунная крыша
15TAIL15Передние и задние боковые габаритные огни, задние фонари, подсветка номерного знака
16ПАНЕЛЬ7.5Переключатель подсветки
17ЭБУ ИГ №110Люк, подогрев сидений, электрические стеклоподъемники, часы, автоматический стеклоочиститель, электрические вентиляторы охлаждения, система памяти положения водителя, система памяти положения сиденья
18ЭБУ ИГ №27.5Антиблокировочная тормозная система, система контроля устойчивости автомобиля, противобуксовочная система, система помощи при торможении, система круиз-контроля, стоп-сигналы, система управления блокировкой переключения передач
19Кондиционер №210Система кондиционирования, обогрев заднего стекла
20WASH10Омыватель ветрового стекла
21S-HTR20Подогрев сидений, система кондиционирования
22ДАТЧИК № 110Аварийные мигалки, фонари заднего хода, задний солнцезащитный козырек, система зарядки
23WIP25Дворники
24H-LP ур.7.5Система регулировки фар
25--Не используется
26IGN10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система блокировки рулевого управления
27ДАТЧИК №27.5Метры
28ЭБУ-ACC7.5Часы, главный ЭБУ кузова
29CIG20Зажигалка
30ВЫХОД ЭЛЕКТРОПИТАНИЯ20Розетка
31РАДИО №27.5Аудио система
32МИР ХТР15Обогреватели наружных зеркал заднего вида

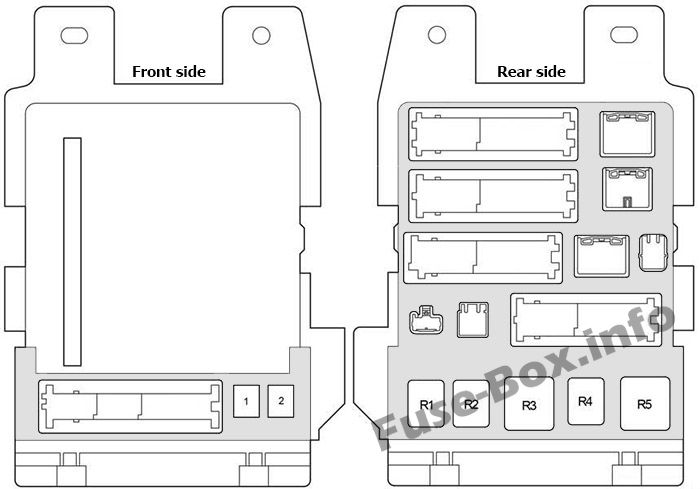

Схема блока предохранителей

Назначение предохранителей и реле в салоне
№NameAСхема
1П/СИДЕНЬЕ30Сиденья с электроприводом
2СИЛА30Электрические стеклоподъемники
Реле
R1Противотуманные огни
R2Задние фонари
R3Дополнительное реле
R4Короткая булавка
R5Зажигание

Блок предохранителей в моторном отсеке

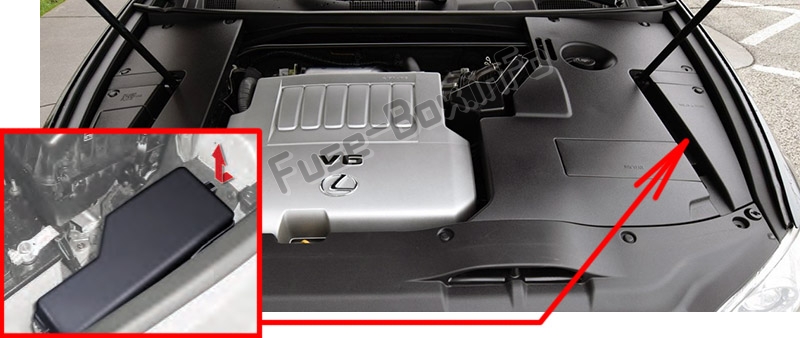

Расположение блока предохранителей

Блок предохранителей находится в моторном отсеке (слева).
Снимите крышки, нажмите на выступы и снимите крышку.
Расположение блока предохранителей

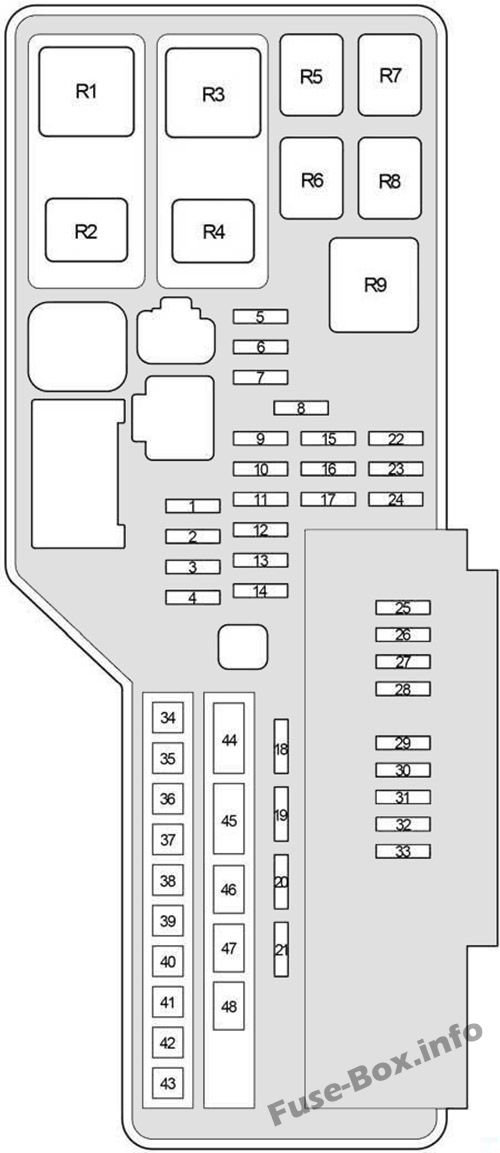

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№NameAСхема
1ALT-CDS10Конденсатор генератора
2РР противотуманные фары10Задний противотуманный фонарь
3--Не используется
4--Не используется
5AM 27.5Система запуска
6АЛЬТ-С7.5Система зарядки
7МАЙДЕНЬ/ТЕЛ.10Система Mayday
8---
9УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ PNL15Система кондиционирования воздуха
10Э-АКМ10Электрическая активная опора управления
11ETCS10Электронная система управления дроссельной заслонкой
12HAZ15Сигнальные огни поворота
13IG220Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ДАТЧИК № 2, предохранители IGN
14ЗАМОК СТР.20Система блокировки руля
15DOME10Внутреннее освещение, счетчики, косметические светильники
16ЭБУ-Б №110ЭБУ мощности
17РАДИО №115Аудио система
18ДВЕРЬ №125Система дверных замков с электроприводом
19AMP230Аудио система
20AMP30Аудио система
21ЭФИ ГЛАВНАЯ30Предохранители EFI NO.2, EFI NO.3, топливная система, система ECT
22--Не используется
23EFI NO.310Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
24EFI NO.215Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25S-РОГ7.5Horn
26A/F20Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27MPX-B10Метры
28EFI NO.110Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система ECT
29HORN10Рога
30H-LP (РЛ)15Правая фара (ближний свет)
31H-LP (LL)15Левая фара (ближний свет)
32Н-ЛП(правая)15Правая фара (дальний свет)
33H-LP (левый)15Левая фара (дальний свет)
34HTR50Система кондиционирования воздуха
35АБС №150Антиблокировочная система тормозов, система контроля устойчивости автомобиля
36ВЕНТИЛЯТОР ГЛАВНЫЙ50Электрические вентиляторы охлаждения
37АБС №230Антиблокировочная система тормозов, система контроля устойчивости автомобиля
38RR DEF50Обогрев заднего стекла
39ПП / СИДЕНЬЕ30Сиденье с электроприводом
40H-LP CLN30Нет цепи
41--Не используется
42--Не используется
43PSB30Ремень безопасности перед столкновением
44ALT120PSB, H-LP CLN, P-П/СИДЕНЬЕ, RR DEF, АБС №2, ВЕНТИЛЯТОР ГЛАВНЫЙ, АБС №1, HTR, РР противотуманные фары, ЗАДНЯЯ ДВЕРЬ ПРАВАЯ, ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ, ТОПЛИВО ОПН, противотуманные фары, OBD, STOP, TI & TE, A/C, PWR, ДВЕРЬ №2, S/КРЫША, ДАТЧИК №2, СИЛА, предохранители П/СИДЕНЬЕ
45--Не используется
46--Не используется
47--Не используется
48ST30Система запуска
Реле
R1ВСК №2
R2ВСК №1
R3Электрический вентилятор охлаждения
R4Стоп-сигналы или задние противотуманные фары
R5Стартер (СТ)
R6Зажигание (IG2)
R7Магнитная муфта (кондиционер)
R8Стартер (ST CUT)
R9Обогрев заднего стекла
