Предохранители и реле Lexus GS250 / GS350 (L10, 2012-2017)
Схемы относятся к указанным годам и вариантам Lexus GS250 / GS350 (L10, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GS250, GS350 2012-2017 гг.
Предохранители прикуривателя (розетки) в Lexus GS250 / GS350 предохранители № 2 (ЛР) или № 3 (ПР) «ПЕРЕДНИЙ П/ВЫПУСК» (передняя розетка питания) и № 3 (ЛР) или № 5 (ПР) «RR P/ВЫПУСК» (задняя розетка питания) в Блок предохранителей в салоне №2.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1

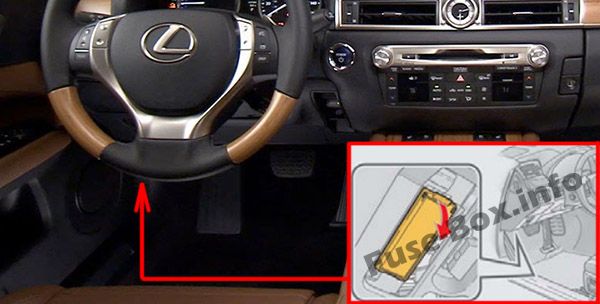

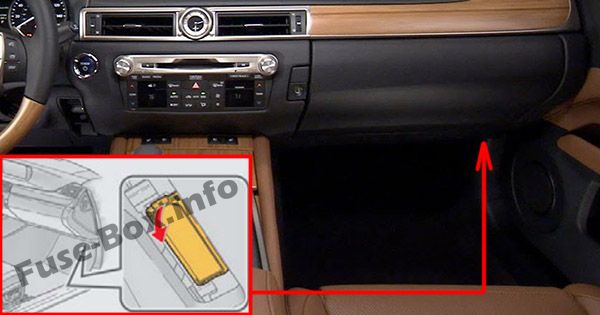

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной панели приборов, под крышкой.
Схемы блока предохранителей

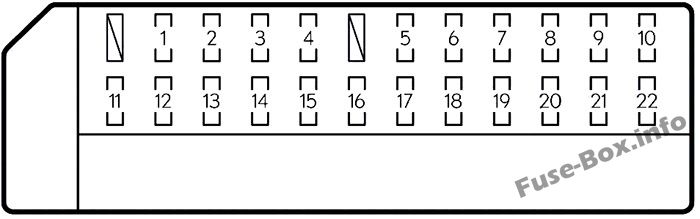

Автомобили с левым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | STOP | 7,5 | Стоп-сигналы, высокий стоп-сигнал |
| 2 | P/W-B | 5 | Главный переключатель стеклоподъемников |
| 3 | П/СИДЕНЬЕ1 Ф/Л | 30 | Сиденья с электроприводом |
| 4 | Д/Л №1 | 25 | Система дверных замков с электроприводом |
| 5 | НВ-ИК | 10 | 2012: Нет цепи 2013-2015: Лексус ночной вид |
| 6 | FL S/HTR | 10 | Обогреватели/вентиляторы сидений |
| 7 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Дворники |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-IG | 5 | Дворники |
| 9 | LH-IG | 10 | Ремни безопасности, бортовой ЭБУ, AFS, потолочный модуль, датчик дождя, внутреннее зеркало заднего вида, датчик полосы движения (LKA), проекционный дисплей, система блокировки переключения передач, интуитивная система помощи при парковке, ЭБУ передней левой двери, система мониторинга водителя, Дистанционный сенсорный экран, электрический наклон и телескопическая рулевая колонка, сиденья с электроприводом, люк в крыше, интуитивно понятный переключатель помощи при парковке |
| 10 | Левый ЭБУ-IG | 10 | VDIM, D-SW MODULE (контроль слепых зон, обогрев руля), система поддержки водителя, AFS, EPB |
| 11 | ДВЕРЬ FL | 30 | Обогреватели наружных зеркал заднего вида, электрические стеклоподъемники (переднее левое) |
| 12 | КОНДЕНСАТОР (ВН) | 10 | Нет цепи |
| 13 | СИЛЬНЫЙ ЗАМОК | 15 | Блокировка руля |
| 14 | Д/Л №2 | 25 | Система дверных замков с электроприводом |
| 15 | ДВЕРЬ ПРАВ. | 30 | Электростеклоподъемник (задний левый) |
| 16 | HAZ | 15 | Указатели поворота, аварийные мигалки |
| 17 | LH-IG2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, интеллектуальная система входа и запуска, система блокировки рулевого управления |
| 18 | левый J/B-B | 7,5 | ЭБУ кузова |
| 19 | S/КРЫША | 20 | Лунная крыша |
| 20 | П/СИДЕНЬЕ2 Ф/Л | 25 | Сиденья с электроприводом |
| 21 | ТИ&ТЕ | 20 | Электрический наклон и телескопическая рулевая колонка |
| 22 | A/C | 7,5 | Система кондиционирования воздуха |
Автомобили с правым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ1 Ф/Л | 30 | Сиденья с электроприводом |
| 2 | Д/Л №1 | 25 | Система дверных замков с электроприводом |
| 3 | НВ-ИК | 10 | 2012: Нет цепи 2013-2015: Лексус ночной вид |
| 4 | FL S/HTR | 10 | Обогреватели/вентиляторы сидений |
| 5 | СТРГ ХТР | 15 | Рулевое колесо с подогревом |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-IG | 5 | Дворники |
| 7 | LH-IG | 10 | Ремни безопасности, ЭБУ кузова, AFS, экран Remote Touch, потолочный модуль, датчик дождя, люк в крыше, внутреннее зеркало заднего вида, LKA, ЭБУ передней левой двери, датчик помощи при парковке Lexus, сиденья с электроприводом, ЭБУ шлюза CAN |
| 8 | Левый ЭБУ-IG | 10 | Датчик рыскания и перегрузки, система кондиционирования воздуха, AFS, система поддержки водителя |
| 9 | ДВЕРЬ FL | 30 | Обогреватели наружных зеркал заднего вида, электрические стеклоподъемники (переднее левое) |
| 10 | КОНДЕНСАТОР (ВН) | 10 | Нет цепи |
| 11 | AM2 | 7,5 | Система управления питанием, интеллектуальная система входа и запуска |
| 12 | Д/Л №2 | 25 | Система дверных замков с электроприводом |
| 13 | ДВЕРЬ ПРАВ. | 30 | Электростеклоподъемник (задний левый) |
| 14 | HA2 | 15 | Указатели поворота, аварийные мигалки |
| 15 | LH-IG2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, интеллектуальная система входа и запуска, система блокировки рулевого управления |
| 16 | левый J/B-B | 7,5 | ЭБУ кузова |
| 17 | S/КРЫША | 20 | Лунная крыша |
| 18 | П/СИДЕНЬЕ2 Ф/Л | 25 | Сиденья с электроприводом |
| 19 | A/C | 7,5 | Система кондиционирования воздуха |
Блок предохранителей салона №2
Блок предохранителей салона №2
Расположение блока предохранителей
Он расположен под правой стороной панели приборов, под крышкой.
Схемы блока предохранителей

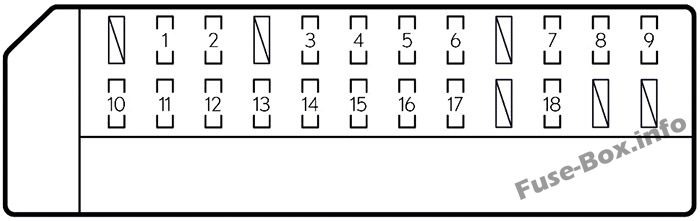

Автомобили с левым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ1 П/П | 30 | Сиденья с электроприводом |
| 2 | ПЕРЕДНИЙ П/ВЫПУСК | 15 | Розетка (спереди) |
| 3 | RR P/ВЫПУСК | 15 | Розетка (сзади) |
| 4 | П/СИДЕНЬЕ2 П/П | 25 | Сиденья с электроприводом |
| 5 | AVS | 20 | AVS |
| 6 | СТРГ ХТР | 15 | Рулевое колесо с подогревом |
| 7 | WASH | 20 | Омыватель ветрового стекла |
| 8 | Правый ЭБУ-IG | 10 | Навигационная система, VGRS, предаварийные ремни безопасности, система кондиционирования воздуха, Lexus night view |
| 9 | РХ-ИГ | 10 | Редуктор натяжения, выключатели обогревателя/вентилятора сидений, система полного привода, ЭБУ передней правой двери, ЭБУ шлюза CAN, система предупреждения о давлении в шинах, сиденья с электроприводом, система мониторинга водителя |
| 10 | ДВЕРЬ ПЕРЕДН. | 30 | Система управления передней правой дверью (обогреватели наружных зеркал заднего вида, электростеклоподъемники) |
| 11 | ДВЕРЬ ЗАДН. | 30 | Электростеклоподъемник (задний правый) |
| 12 | РАД №2 | 30 | Аудио система |
| 13 | AM2 | 7,5 | Интеллектуальная система доступа с кнопкой запуска |
| 14 | МУЛЬТИМЕДИА | 10 | Навигационная система, Remote Touch |
| 15 | РАД №1 | 30 | Аудио система |
| 16 | ВОЗДУШНАЯ ПОДУШКА | 10 | Система подушек безопасности SRS, система классификации пассажиров |
| 17 | OBD | 7,5 | Бортовая система диагностики |
| 18 | ACC | 7,5 | Бортовой ЭБУ, проекционный дисплей, RR CTRL, навигационная система, трансмиссия, Remote Touch, DCM, Удаленный сенсорный экран |

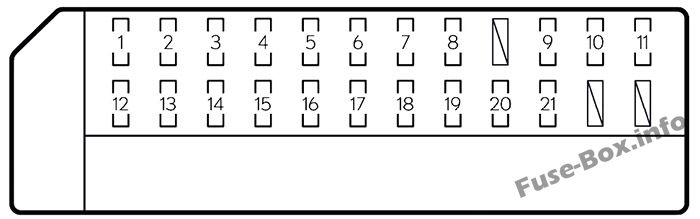

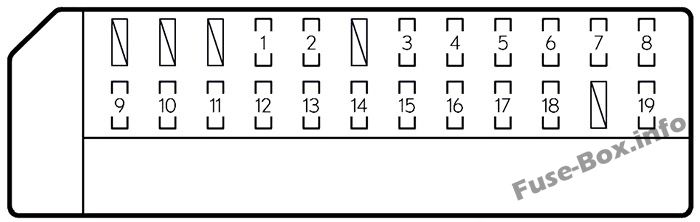

Автомобили с правым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | STOP | 7,5 | Стоп-сигналы, высокий стоп-сигнал |
| 2 | П/СИДЕНЬЕ1 П/П | 30 | Сиденья с электроприводом |
| 3 | ПЕРЕДНИЙ П/ВЫПУСК | 15 | Розетка (спереди) |
| 4 | P/W-B | 5 | Главный переключатель стеклоподъемников |
| 5 | RR P/ВЫПУСК | 15 | Розетка (сзади) |
| 6 | П/СИДЕНЬЕ2 П/П | 25 | Сиденья с электроприводом |
| 7 | AVS | 20 | AVS |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Дворники |
| 9 | WASH | 20 | Омыватель ветрового стекла |
| 10 | Правый ЭБУ-IG | 10 | Навигационная система, VDIM, D-SW MODULE (контроль слепых зон, подогрев руля) |
| 11 | РХ-ИГ | 10 | Редуктор натяжения, система полного привода, сиденья с электроприводом, проекционный дисплей, ЭБУ передней правой двери, nanoe, система блокировки переключения передач, электрический наклон и телескопическая рулевая колонка, переключатели обогревателя/вентилятора сидений, интеллектуальные антенны системы входа и запуска, предупреждение о давлении в шинах системный приемник, система мониторинга водителя |
| 12 | ДВЕРЬ ПЕРЕДН. | 30 | Система управления передней правой дверью (обогреватели наружных зеркал заднего вида, электростеклоподъемники) |
| 13 | ДВЕРЬ ЗАДН. | 30 | Электростеклоподъемник (задний правый) |
| 14 | РАД №2 | 30 | Аудио система |
| 15 | СИЛЬНЫЙ ЗАМОК | 15 | Система блокировки руля |
| 16 | МУЛЬТИМЕДИА | 10 | Навигационная система, Remote Touch |
| 17 | РАД №1 | 30 | Аудио система |
| 18 | ВОЗДУШНАЯ ПОДУШКА | 10 | Система подушек безопасности SRS |
| 19 | OBD | 7,5 | Бортовая система диагностики |
| 20 | ТИ&ТЕ | 20 | Электрический наклон и телескопическая рулевая колонка |
| 21 | ACC | 7,5 | ЭБУ кузова, проекционный дисплей, RR CTRL, навигационная система, трансмиссия, Remote Touch, экран Remote Touch |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

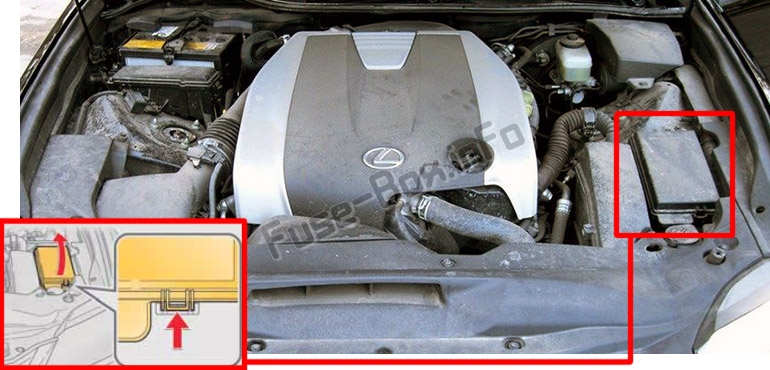

Расположение блока предохранителей
Он расположен в моторном отсеке (справа у леворульных или слева у праворульных).
Схемы блока предохранителей

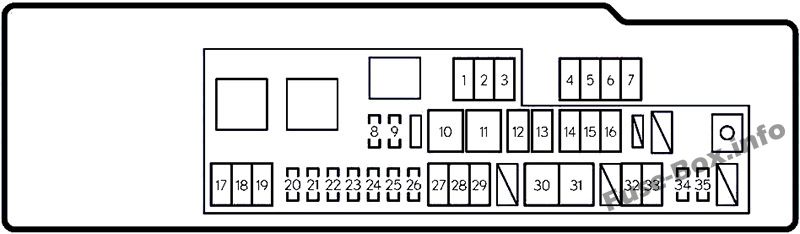

Автомобили с левым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | левый J/B-B | 40 | Левый соединительный блок |
| 2 | VGRS | 40 | 2012: Нет цепи 2013-2015: ВГРС |
| 3 | правая J/B-B | 40 | Правый соединительный блок |
| 4 | П/И-Б №2 | 80 | Ф/ПМП, EFI ГЛАВНЫЙ, A/F HTR, EDU, IG2 ГЛАВНЫЙ |
| 5 | ALT | 150 | ПРАВАЯ J/B АЛЬТЕРНАТИВНАЯ, P/I АЛЬТ., левый J/B ALT, ПРОУШИНА J/B АЛЬТ. |
| 6 | P/I АЛЬТ. | 80 | RR DEF, TAIL, FR FOG, DEICER, ПАНЕЛЬ, RR S/SHADE |
| 7 | ПРАВАЯ J/B АЛЬТЕРНАТИВНАЯ | 80 | Правый соединительный блок |
| 8 | MPX-B | 10 | Интеллектуальная система входа и запуска, электрический наклон и телескопическая рулевая колонка, сиденья с электроприводом, проекционный дисплей, ЭБУ передней правой двери, датчики и счетчики, датчик рулевого управления, датчик скорости рыскания и датчик перегрузки, потолочный модуль, ЭБУ передней левой двери , крышка багажника с электроприводом, RR CTRL SW, часы, ЭБУ кузова, ЭБУ шлюза CAN |
| 9 | DOME | 7,5 | Индивидуальное освещение, декоративное освещение, освещение багажника, освещение пространства для ног, подсветка дверей, освещение туалетного столика, подсветка внутренней ручки задней двери, электропривод открывания и закрывания багажника |
| 10 | EPS | 80 | EPS |
| 11 | ARS | 80 | 2012: Нет цепи 2013-2015: Динамическое управление задними колесами |
| 12 | HTR | 50 | Система кондиционирования воздуха |
| 13 | АБС №1 | 40 | VDIM |
| 14 | ПРОУШИНА J/B АЛЬТ. | 50 | Распределительный блок багажного отделения |
| 15 | ПТК №1 | 50 | PTC-нагреватель |
| 16 | ПТК №2 | 50 | PTC-нагреватель |
| 17 | АБС №2 | 50 | VDIM |
| 18 | ST | 30 | Система запуска |
| 19 | H-LP LO | 30 | Фары, H-LP RLY |
| 20 | D/C РЕЗКА | 30 | КУПОЛ, MPX-B |
| 21 | DCM | 7,5 | DCM |
| 22 | ЭБУ-Б | 7,5 | Интеллектуальная система доступа с кнопкой запуска |
| 23 | АЛЬТ-С | 7,5 | Система зарядки |
| 24 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | HORN | 10 | Horn |
| 26 | Р/Б-Б | 20 | 2012: ЭПС-Б, ТВ 2013-2015: ЭПС-Б, СОД, ТВ |
| 27 | П/И-Б №1 | 50 | Фары, дневные ходовые огни |
| 28 | EPB | 30 | Стояночный тормоз |
| 29 | ЛУГ J/B-B | 40 | Распределительный блок багажного отделения |
| 30 | FAN NO.1 | 80 | Электрические вентиляторы охлаждения |
| 31 | левый J/B ALT | 60 | Левый соединительный блок |
| 32 | H-LP CLN | 30 | Очиститель фар |
| 33 | FAN NO.2 | 40 | Электрические вентиляторы охлаждения |
| 34 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 | Система кондиционирования воздуха |
| 35 | ФИЛЬТР | 10 | Конденсатор |

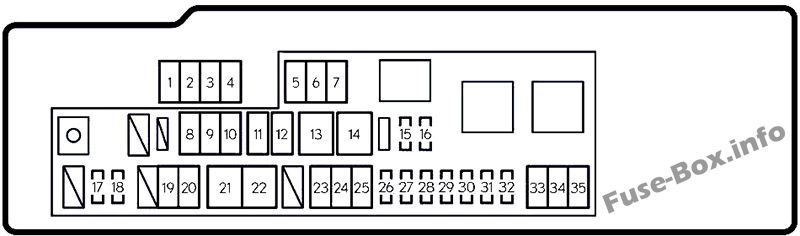

Схема блока предохранителей
Автомобили с правым рулем
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ПРАВАЯ J/B АЛЬТЕРНАТИВНАЯ | 80 | Правый соединительный блок |
| 2 | P/I АЛЬТ. | 100 | RR DEF, TAIL, FR FOG, DEICER, ПАНЕЛЬ, RR S/SHADE |
| 3 | ALT | 150 | ПРАВАЯ J/B АЛЬТЕРНАТИВНАЯ, P/I АЛЬТ., генератор, левый J/B ALT, распределительный блок в багажном отделении |
| 4 | П/И-Б №2 | 80 | Ф/ПМП, EFI ГЛАВНЫЙ, A/F HTR, EDU, IG2 ГЛАВНЫЙ |
| 5 | правая J/B-B | 40 | Правый соединительный блок |
| 6 | VGRS | 40 | 2012: Нет цепи 2013-2015: ВГРС |
| 7 | левый J/B-B | 40 | Левый соединительный блок |
| 8 | ПТК №2 | 50 | PTC-нагреватель |
| 9 | ПТК №1 | 50 | PTC-нагреватель |
| 10 | ПРОУШИНА J/B АЛЬТ. | 50 | Распределительный блок багажного отделения |
| 11 | АБС №1 | 40 | VDIM |
| 12 | HTR | 50 | Система кондиционирования воздуха |
| 13 | ARS | 80 | 2012: Нет цепи 2013-2015: Динамическое управление задними колесами |
| 14 | EPS | 80 | EPS |
| 15 | DOME | 7,5 | Индивидуальное освещение, декоративное освещение, освещение багажника, освещение пространства для ног, освещение дверей, освещение туалетного столика, подсветка внутренней ручки задней двери, крышка багажника с электроприводом |
| 16 | MPX-B | 10 | Интеллектуальная система входа и запуска, электрический наклон и телескопическая рулевая колонка, сиденья с электроприводом, проекционный дисплей, ЭБУ передней правой двери, датчики и счетчики, датчик рулевого управления, датчик скорости рыскания и датчик перегрузки, потолочный модуль, ЭБУ передней левой двери , крышка багажника с электроприводом, часы, ЭБУ кузова, ПО RR CTRL, ЭБУ шлюза CAN |
| 17 | ФИЛЬТР | 10 | Конденсатор |
| 18 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 | Система кондиционирования воздуха |
| 19 | H-LP CLN | 30 | Очиститель фар |
| 20 | FAN NO.2 | 40 | Электрические вентиляторы охлаждения |
| 21 | левый J/B ALT | 60 | Левый соединительный блок |
| 22 | FAN NO.1 | 80 | Электрические вентиляторы охлаждения |
| 23 | П/И-Б №1 | 50 | H-LP HI RH, H-LP HI LH, DRL, сигнал экстренного торможения |
| 24 | EPB | 30 | Стояночный тормоз |
| 25 | ЛУГ J/B-B | 40 | Распределительный блок багажного отделения |
| 26 | Р/Б-Б | 20 | 2012: ЭПС-Б, ТВ 2013-2015: ЭПС-Б, СОД, ТВ |
| 27 | HORN | 10 | Horn |
| 28 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | АЛЬТ-С | 7,5 | Система зарядки |
| 30 | ЭБУ-Б | 7,5 | Умная система входа и запуска |
| 31 | DCM | 7,5 | DCM |
| 32 | D/C РЕЗКА | 30 | КУПОЛ, MPX-B |
| 33 | АБС №2 | 50 | VDIM |
| 34 | ST | 30 | Система запуска |
| 35 | H-LP LO | 30 | Фары, H-LP RLY |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

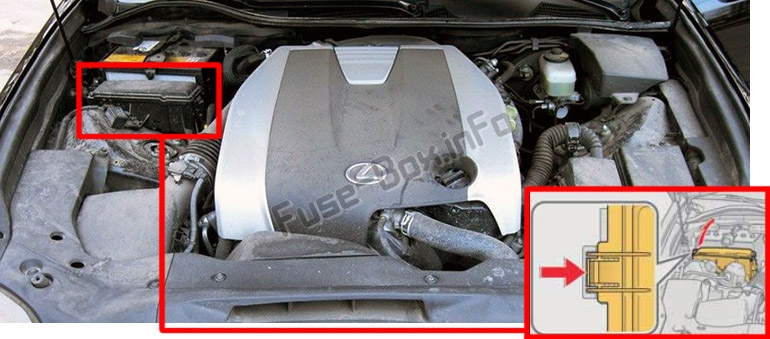

Расположение блока предохранителей
Находится в моторном отсеке (слева)

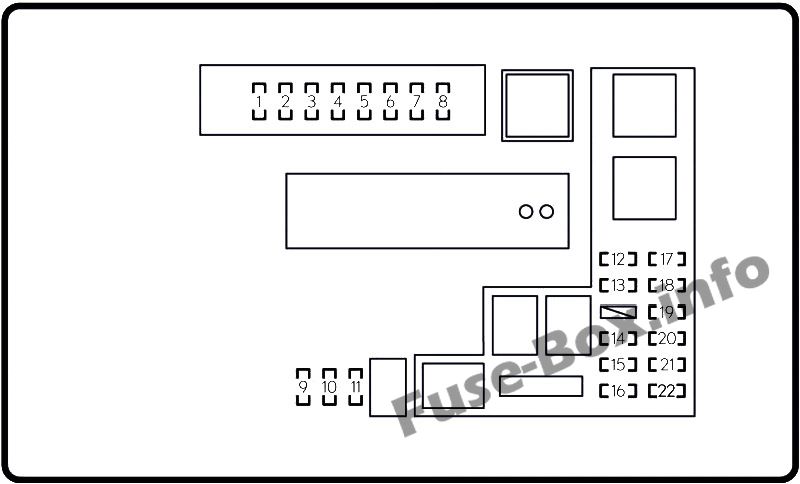

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | IGN | 10 | Система запуска |
| 2 | INJ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | EFI NO.2 | 10 | Топливная система, выхлопная система |
| 4 | IG2 ГЛАВНЫЙ | 20 | ЗАЖИГАНИЕ, ДАТЧИК, INJ, ПОДУШКА БЕЗОПАСНОСТИ, IG2 № 1, LH-IG2 |
| 5 | ЭФИ ГЛАВНАЯ | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.2 |
| 6 | A/F | 15 | Система впуска воздуха |
| 7 | EDU | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | Ф/ПМП | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 10 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 11 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 12 | H-LP LH-LO | 20 | Левая фара |
| 13 | H-LP RH-LO | 20 | Правая фара |
| 14 | ВАШ-С | 5 | Система поддержки водителя |
| 15 | WIP-S | 7,5 | Стеклоочистители, система управления питанием |
| 16 | ГРЕБЕНЬ SW | 5 | Дворники |
| 17 | TV | 7,5 | Удаленный сенсорный экран |
| 18 | ЭПС-Б | 5 | Электроусилитель руля |
| 19 | ODS | 5 | Система классификации пассажиров |
| 20 | IG2 NO.1 | 5 | Система управления питанием, DCM, ЭБУ шлюза CAN |
| 21 | ИЗМЕРЯТЬ | 5 | Манометры и счетчики |
| 22 | IG2 NO.2 | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива (8-ступенчатые модели) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

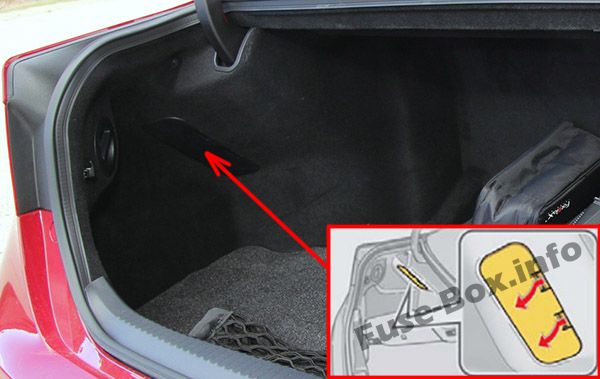

Расположение блока предохранителей
Он расположен в левой части багажного отделения, за крышкой.

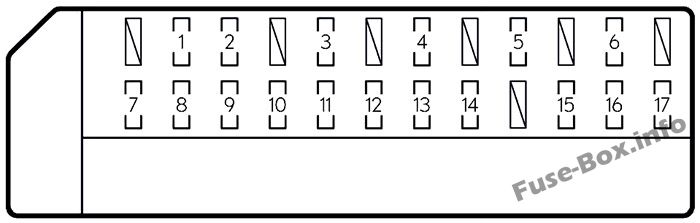

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | PSB | 30 | Ремни безопасности перед столкновением |
| 2 | PTL | 25 | Электропривод открывания и закрывания багажника |
| 3 | RR J/BB | 10 | Интеллектуальная система доступа с кнопкой запуска |
| 4 | РР S/HTR | 20 | Подогрев сидений (задние) |
| 5 | FR S/HTR | 10 | Обогреватели/вентиляторы сидений (передние) |
| 6 | РР противотуманные фары | 10 | Нет цепи |
| 7 | DC/DC-S (ВН) | 7,5 | Нет цепи |
| 8 | БАТАРЕЙНЫЙ ВЕНТИЛЯТОР (HV) | 20 | Нет цепи |
| 9 | БЕЗОПАСНОСТЬ | 7,5 | БЕЗОПАСНОСТЬ |
| 10 | ЭБУ-Б №3 | 7,5 | Стояночный тормоз |
| 11 | ТРК ОПН | 7,5 | Электропривод открывания и закрывания багажника |
| 12 | ДКМ (ВН) | 7,5 | Нет цепи |
| 13 | ИНВ переменного тока (ВН) | 20 | Нет цепи |
| 14 | РР-ИГ1 | 5 | Радиолокационный датчик, монитор слепых зон |
| 15 | ЭБУ РР-IG | 10 | Электромеханическое открывание и закрывание багажника, стояночный тормоз, редуктор натяжения (задний левый), RR CTRL SW, система предупреждения о давлении в шинах, DRS |
| 16 | ЭПС-ИГ | 5 | Электроусилитель руля |
| 17 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | 7,5 | Резервный свет |
