Предохранители и реле Lexus GS350 / GS430 / GS460 (S190, 2006-2011)
Схемы относятся к указанным годам и вариантам Lexus GS350 / GS430 / GS460 (S190, 2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GS350, GS430, GS460 2006-2011 гг.
Предохранители прикуривателя (розетки) в Lexus GS350 / GS430 / GS460 Это предохранители № 11 «CIG» (прикуриватель) и № 12 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей № 2 панели приборов.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1

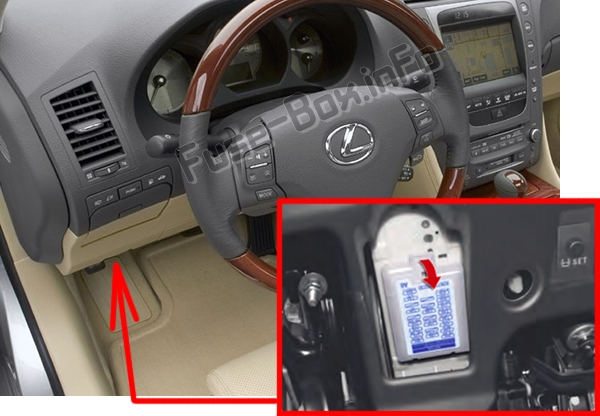

Расположение блока предохранителей
Блок предохранителей находится под левой стороной панели приборов, под крышкой.
Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ПЕРЕДН. СИДЕНЬЕ ЛЕВ. | 30 | Система сиденья с электроприводом |
| 2 | A/C | 7,5 | Система кондиционирования воздуха |
| 3 | TV | 7,5 | Аудиосистема, Система кондиционирования воздуха, Система контроля заднего вида |
| 4 | ТРК ОПН | 10 | Открыватель крышки багажника |
| 5 | LH-B | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | S/КРЫША | 25 | Лунная крыша |
| 7 | ПАНЕЛЬ | 7,5 | 2007: Подсветка рулевого переключателя, Аудиосистема, Подсветка перчаточного ящика, Подсветка рычага селектора автоматической коробки передач, Подсветка ящика консоли, Подсветка переключателя адаптивной подвески, Подсветка прикуривателя, Система кондиционирования воздуха, Подсветка выключателя VSC, Переключатель режима вождения, Подогрев сиденья или Переключатели сидений с подогревом и вентиляцией, регистр ILL RH, регистр ILL LH, регистр ILL CTR 2008-2011: Подсветка руля, аудиосистема, подсветка перчаточного ящика, подсветка рычага селектора АКПП, подсветка консольного ящика, подсветка переключателя адаптивной подвески, подсветка прикуривателя, система кондиционирования, подсветка выключателя VSC OFF, переключатель режима вождения, сиденье выключатели обогревателя или сидений с подогревом и вентиляцией, регистр ILL RH, регистр ILL LH, подсветка выключателя люка топливного румпеля и открывания крышки багажника, модуль D-SW |
| 8 | ТОПЛИВО ОТКРЫТ | 10 | Механизм открывания топливного румпеля, механизм открывания крышки багажника |
| 9 | ЭБУ-IG левый | 10 | VDIM, тормозная система с электронным управлением, датчик рысканья и перегрузки, датчик рулевого управления, система круиз-контроля, динамическая радиолокационная система круиз-контроля, EPS, VGRS, система контроля заднего вида, система полного привода, передний контроллер, люк в крыше, датчик дождя |
| 10 | Передняя правая/верхняя левая | 15 | Обогреватели сидений и вентиляторы |
| 11 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Система управления задней левой дверью (система блокировки дверей с электроприводом, плафон освещения дверей, электростеклоподъемники) |
| 12 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Система управления передней левой дверью (система замков с электроприводом, система управления зеркалами заднего вида с электроприводом, плафон освещения дверей, обогреватель наружных зеркал заднего вида, электростеклоподъемники) |
| 13 | РАД №3 | 10 | Аудио система |
| 14 | H-LP ур. | 7,5 | AFS, Автоматическая система регулировки угла наклона фар |
| 15 | LH-IG | 10 | 2007: Система зарядки, Очистители фар, Датчик выхлопных газов, Обогрев заднего стекла, Электрические вентиляторы охлаждения, Система управления задней левой дверью, Система управления передней левой дверью, Аварийная сигнализация, Автоматическая коробка передач, Преднатяжители ремней безопасности, Интуитивная система помощи при парковке 2008-2011: Система зарядки, очистители фар, датчик выхлопных газов, обогрев заднего стекла, электровентиляторы охлаждения, система управления задней левой дверью, система управления передней левой дверью, аварийные мигалки, автоматическая коробка передач, преднатяжители ремней безопасности, интуитивная помощь при парковке, электрические стеклоподъемники |
| 16 | FR WIP | 30 | Стеклоочистители и омыватели лобового стекла |
Блок предохранителей салона №2
Блок предохранителей салона №2

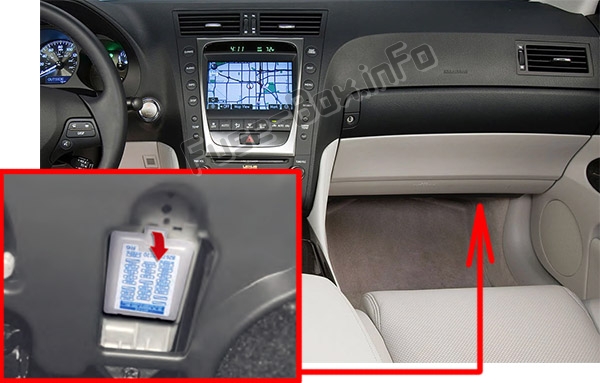

Расположение блока предохранителей
Он расположен под правой стороной панели приборов, под крышкой.
Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ПЕРЕДН.П/СИДЕНЬЕ ПРАВ. | 30 | Система сиденья с электроприводом |
| 2 | OBD | 7,5 | Бортовая система диагностики |
| 3 | СТОП ПО | 7,5 | 2007: Стоп-сигналы/задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система ECB, система VSC, система блокировки переключения передач. 2008-2011: Стоп-сигналы/задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, тормозная система с электронным управлением, улучшенная система VSC, система блокировки переключения передач, ЭБУ ECT |
| 4 | AM1 | 7,5 | — |
| 5 | TI&IE | 20 | Наклоняемый и телескопический руль, мультиплексная система связи |
| 6 | БЕЗОПАСНОСТЬ | 7,5 | Интеллектуальная система доступа с кнопкой запуска |
| 7 | ЗАМОК СТР. | 25 | Система блокировки руля |
| 8 | ИЗМЕРЯТЬ | 7,5 | Манометры и счетчики |
| 9 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, стоп-сигналы/задние фонари, система блокировки рулевого управления, тормозная система с электронным управлением, система классификации пассажиров ECU |
| 10 | ACC | 7,5 | Мультиплексная система связи, интеллектуальная система доступа с кнопочным запуском, система контроля заднего вида, аудиосистема, система кондиционирования |
| 11 | CIG | 15 | Зажигалка |
| 12 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 13 | АИРСУС | 20 | Адаптивная регулируемая система подвески |
| 14 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Система управления задней правой дверью (система блокировки дверей с электроприводом, плафон освещения дверей, электростеклоподъемники) |
| 15 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Система управления передней правой дверью (система управления дверным замком с электроприводом, система управления зеркалами заднего вида с электроприводом, плафоны подсветки дверей, вспомогательный обогреватель наружного заднего вида, электростеклоподъемники), мультиплексная система связи |
| 16 | AM2 | 15 | Система запуска |
| 17 | РХ-ИГ | 7,5 | 2007: Выключатели обогрева сидений, Система управления передней правой дверью, Система управления задней правой дверью, Конденсатор, Комбинированный переключатель, Преднатяжители ремней безопасности, Интуитивная система помощи при парковке 2008-2011: Выключатели обогрева сидений, система управления передней правой дверью, система управления задней правой дверью, конденсатор, комбинированный переключатель, преднатяжители ремней безопасности, переключатель рычага переключения передач, стеклоподъемники |
| 18 | Передний правый/высокий правый | 15 | Обогреватели сидений и вентиляторы |
| 19 | ECU-IG правый | 10 | 2007: Электрический наклон и телескопическое рулевое управление, Мультиплексная коммуникационная система, Система интеллектуального доступа с кнопочным запуском, Аудиосистема, Система кондиционирования воздуха, Система блокировки переключения передач, Система предупреждения о давлении в шинах, Комбинированный переключатель, Передний стабилизатор, Задний стабилизатор, преобразователь постоянного тока в постоянный. 2008-2011: наклон и телескопическое рулевое управление, комбинированный переключатель, мультиплексная система связи, сиденье с электроприводом, интеллектуальная система входа и запуска, система кондиционирования воздуха, аудиосистема, система блокировки переключения передач. |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

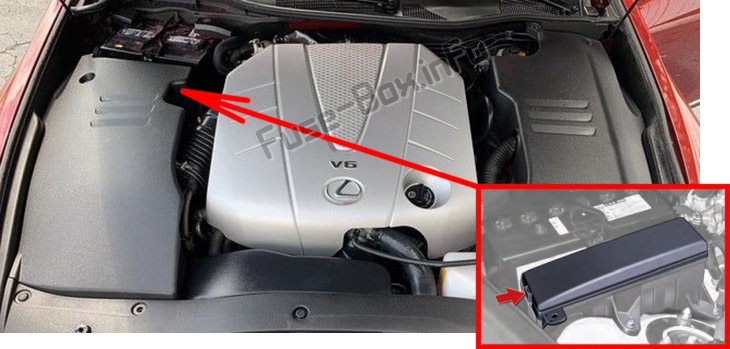

Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (с правой стороны в автомобиле с левым рулем или с левой стороны в автомобиле с правым рулем).

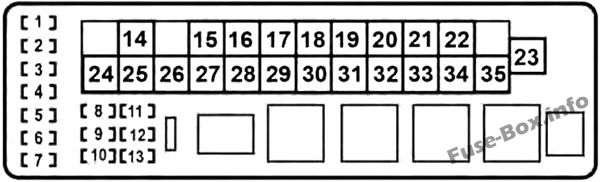

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ЭБУ-Б | 10 | VGRS, EPS, модуль переключателей сиденья водителя |
| 2 | АБС ГЛАВНАЯ3 | 25 | Тормозная система с электронным управлением |
| 3 | ПОВОРОТ-HAZ | 15 | Указатели поворота, Аварийные мигалки |
| 4 | IG2 ГЛАВНЫЙ | 20 | IG2, ДАТЧИК и IGN |
| 5 | РНД №2 | 30 | Аудио система |
| 6 | D/C РЕЗКА | 20 | КУПОЛ и MPX-B |
| 7 | РНД №1 | 30 | Аудио система |
| 8 | MPX-B | 10 | Мультиплексная система связи, передний контроллер, система управления дверями (система дверных замков с электроприводом, плафоны подсветки дверей, электрические стеклоподъемники, система управления зеркалами заднего вида с электроприводом, обогреватели наружных зеркал заднего вида), система сидений с электроприводом, датчики рулевого управления, тормозная система с электронным управлением, система наклона и телескопический руль, датчики и счетчики, комбинированный переключатель |
| 9 | DOME | 10 | Подсветка ног, подсветка туалетного столика, датчики и счетчики, прожектор рулевого управления, подсветка переключателя рулевого управления, задние личные фонари, прожектор рычага селектора автоматической коробки передач, передние личные фонари |
| 10 | CDS | 10 | Фильтр шума |
| 11 | АБС ОСНОВНОЙ2 | 10 | — |
| 12 | МОТОР АБС | 30 | — |
| 13 | АБС ГЛАВНАЯ1 | 10 | — |
| 14 | E/GB-B | 60 | 2007: FR CTRL BATT, ECTS и АЛЬТ-С 2008-2011: FR CTRL BATT, ETCS, АЛЬТ-С и A/F HTR |
| 15 | ABS1 | 50 | 2007: Система VSC, АБС ГЛАВНАЯ1, АБС ОСНОВНОЙ2 и ABS MTR 2008-2011: ВДИМ |
| 16 | правая J/B-B | 30 | AM2, ДВЕРЬ ПЕРЕДНЯЯ и ДВЕРЬ ЗАДНЯЯ |
| 17 | VGRS | 40 | VGRS |
| 18 | MAIN | 30 | H-LP R LWR и H-LP L LWR |
| 19 | СТАРТЕР | 30 | Система запуска |
| 20 | левый J/B-B | 30 | FL DOOR, RL DOOR и RND NO.3 |
| 21 | P/I-B | 60 | 2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 2008-2011: EFI №1, Ф/ПМП и INJ |
| 22 | EPS | 80 | EPS |
| 23 | ALT | 150 | Правый J/B-AM, LH J/B-AM, E/G-AM, RR JB, НАГРЕВАТЕЛЬ, УДАЛЕНИЕ ТУМАНА, FAN1, FAN2, ABS2, МОТОР АБС, АБС ГЛАВНАЯ1 и АБС ОСНОВНОЙ2 |
| 24 | РР J/B | 80 | СТОП LP R, СТОП LP L, RR-B, ЗАДНИЙ ХВОСТ, РР противотуманные фары, РР-ИГ1, PSB и RR S/ОТТЕНОК |
| 25 | ГЛВ ПЛГ1 | 50 | 2007: Нагреватель свечей накаливания 2008-2011: Стартовая система |
| 26 | Правый J/B-AM | 80 | AM1, OBD, СТОП ПО, TI&TE, ВЫХОД ЭЛЕКТРОПИТАНИЯ, ПЕРЕДН.П/СИДЕНЬЕ ПРАВ., ЗАМОК СТР., ECU-IG правый, РХ-ИГ, ACC, CIG, БЕЗОПАСНОСТЬ, Передний правый/высокий правый и AIR SUS |
| 27 | ABS2 | 30 | 2007: ВСК, АБС 2008-2010: АБС 2011: — |
| 28 | УДАЛЕНИЕ ТУМАНА | 50 | Обогрев заднего стекла, противошумный фильтр |
| 29 | CDS | 40 | CDS |
| 30 | FAN1 | 40 | — |
| 31 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 32 | ГЛВ ПЛГ2 | 50 | 2007: Нагреватель свечей накаливания 2008-2011: Стартовая система |
| 33 | E/G-AM | 60 | 2007: H-LMP CLN, FR CTRL-AM и КОМПЛЕКС КОНДИЦИОНЕРА 2008-2011: H-LP CLN, FR CTRL ALT, КОМПЛЕКС КОНДИЦИОНЕРА и СТБ-АМ |
| 34 | LH J/B-AM | 80 | 2007: S/КРЫША, ПЕРЕДН. СИДЕНЬЕ ЛЕВ., TV, Передняя правая/верхняя левая, FR WIP, H-LP ур., LH-IG, ТОПЛИВО ОТКРЫТ, A/C, ПАНЕЛЬ и LH-B 2008-2011: S/КРЫША, P/SEAT, TV, FL S-HTR, ECU-IG L, WIP, H-LP ур., LH-IG, FUEL OPN, A/C, ПАНЕЛЬ, LH-B и ТРК ОПН |
| 35 | FAN2 | 60 | 2007: — 2008-2011: Электрические вентиляторы охлаждения |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

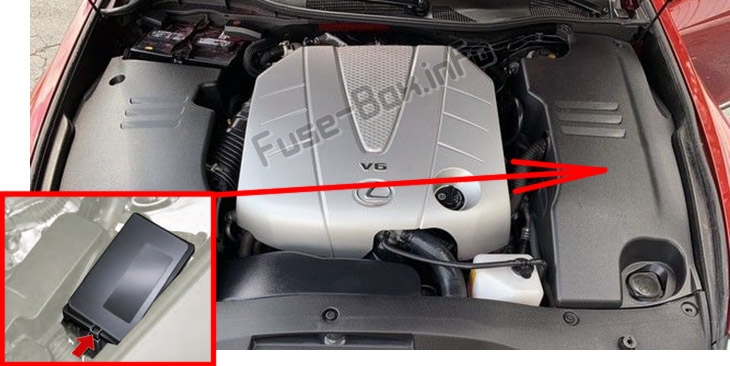

Расположение блока предохранителей
Он находится в моторном отсеке (слева).

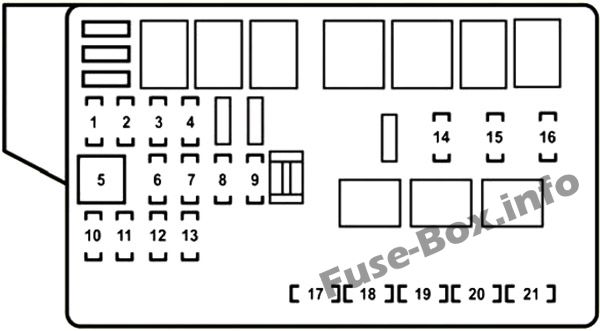

Схема блока предохранителей (2007 г.)
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | Дальний свет фар, звуковой сигнал |
| 2 | A/F | 15 | Вытяжная система |
| 3 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | АЛЬТ-С | 7,5 | Система зарядки |
| 5 | H-LP CLN | 30 | Очиститель фар |
| 6 | СТБ-АМ | 30 | Преобразователь постоянного тока в постоянный (только для GS430 с системой подвески с активным стабилизатором) |
| 7 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 | Система кондиционирования воздуха |
| 8 | ДЕИЛЬЕР | 25 | — |
| 9 | FR CTRL-AM | 30 | Передние противотуманные фары, габаритные огни, омыватель ветрового стекла |
| 10 | IG2 | 10 | Система зажигания |
| 11 | EFI NO.2 | 10 | Топливная система, выхлопная система |
| 12 | H-LP R LWR | 15 | Ближний свет фары (правый) |
| 13 | H-LP L LWR | 15 | Ближний свет фары (левый) |
| 14 | Ф/ПМП | 25 | Топливная система |
| 15 | EFI | 20 (ГС430) | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | EFI | 25 (ГС350) | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | INJ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | H-LP УПР | 15 | Дальний свет фар |
| 18 | HORN | 10 | Рога |
| 19 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 20 | ПЕРЕДНИЙ ХВОСТ | 10 | Парковочные огни |
| 21 | противотуманные фары | 15 | Передние противотуманные фары |

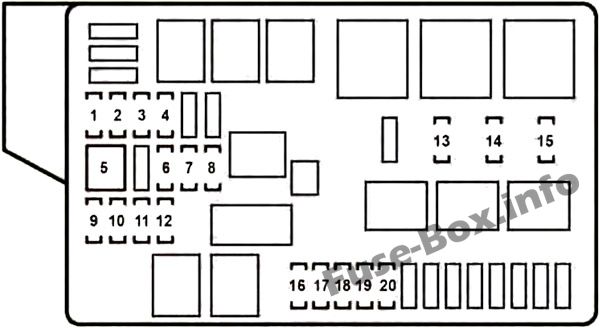

Схема блока предохранителей (2008-2011 гг.)
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | H-LP УПР и HORN |
| 2 | A/F | 15 | Вытяжная система |
| 3 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 4 | АЛЬТ-С | 7,5 | Система зарядки |
| 5 | H-LP CLN | 30 | Очиститель фар |
| 6 | КОМПЛЕКС КОНДИЦИОНЕРА | 7,5 | Система кондиционирования воздуха |
| 7 | ДЕИЛЬЕР | 25 | — |
| 8 | FR CTRL-AM | 30 | ПЕРЕДНИЙ ХВОСТ, противотуманные фары и ШАЙБА |
| 9 | IG2 | 10 | Система зажигания и противошумный фильтр |
| 10 | EFI NO.2 | 10 | Топливная система, выхлопная система |
| 11 | H-LP R LWR | 15 | Ближний свет фары (правый) |
| 12 | H-LP L LWR | 15 | Ближний свет фары (левый) |
| 13 | Ф/ПМП | 25 | Топливная система |
| 14 | EFI NO.1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | INJ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | H-LP УПР | 15 | Дальний свет фар |
| 17 | HORN | 10 | Рога |
| 18 | ШАЙБА | 20 | Стеклоочистители и омыватели лобового стекла |
| 19 | ПЕРЕДНИЙ ХВОСТ | 10 | Габаритные огни, боковые габаритные огни |
| 20 | противотуманные фары | 15 | Передние противотуманные фары |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

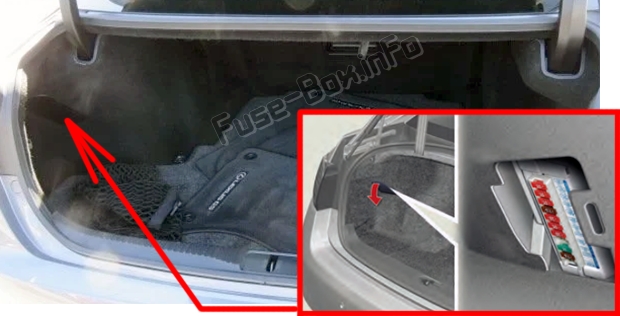

Расположение блока предохранителей
Блок предохранителей находится в левой части багажного отделения, за крышкой.
Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | RR S/ОТТЕНОК | 7,5 | Задний солнцезащитный козырек |
| 2 | PSB | 30 | Ремень безопасности перед столкновением |
| 3 | РР-ИГ2 | 10 | — |
| 4 | РР-ИГ1 | 10 | 2007: Ремень безопасности перед столкновением, преднатяжители ремней безопасности 2008-2011: Ремень безопасности перед столкновением, преднатяжители ремней безопасности, БЛОК A/P, задний солнцезащитный козырек. |
| 5 | RR-B | 10 | 2007: Свет в багажнике 2008-2011: Свет багажника, противошумовый фильтр |
| 6 | РР противотуманные фары | 7,5 | — |
| 7 | СТОП ЛП | 10 | Стоп-сигналы, задний свет |
| 8 | СТОП ЛП Р | 10 | Высоко установленные стоп-сигналы |
| 9 | ЗАДНИЙ ХВОСТ | 10 | 2007: Задние фонари, подсветка номерного знака 2008-2011: Задние фонари, подсветка номерного знака, задние габаритные огни |
Дополнительный блок предохранителей в багажном отделении (автомобили с системой подвески с активным стабилизатором)
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | СТБ FR | 50 | Передний стабилизатор |
| 2 | СТБ РР | 30 | Задний стабилизатор |
| 3 | приставка постоянного/постоянного тока | 30 | Преобразователь постоянного тока в постоянный |
