Предохранители и реле Lexus GS450h (S190, 2006-2011)
Схемы относятся к указанным годам и вариантам Lexus GS450h (S190, 2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GS450h 2006-2011 гг.
Предохранители прикуривателя (розетка) в Lexus GS450h являются предохранители №8 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (разъем питания) и №9 «CIG» (прикуриватель) в блоке предохранителей №2 в салоне.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1
Расположение блока предохранителей

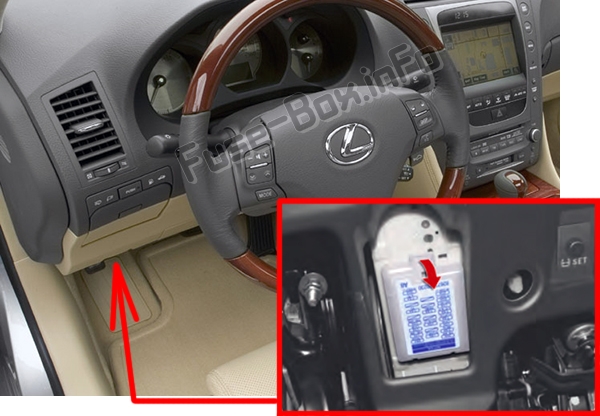

Блок предохранителей находится под левой стороной панели приборов, под крышкой.

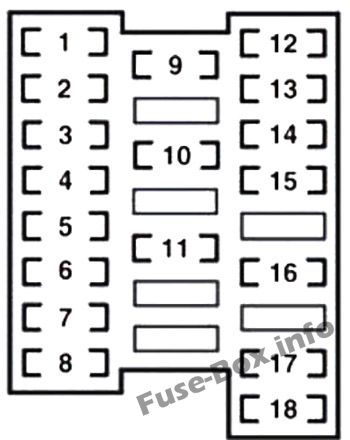

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | FR WIP | 30 | Дворники |
| 2 | РР-ИГ | 7,5 | РР-ИГ1 |
| 3 | LH-IG | 10 | Аварийная сигнализация, преднатяжители ремней безопасности, очистители фар, выхлопная система, обогреватель заднего стекла, электровентиляторы охлаждения, система управления передней левой дверью, система управления задней левой дверью |
| 4 | H-LP ур. | 7,5 | Адаптивная система переднего освещения |
| 5 | Кондиционер W/P | 7,5 | Система кондиционирования воздуха |
| 6 | РАД №3 | 10 | Аудио система |
| 7 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Система управления передней левой дверью |
| 8 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Система управления задней левой дверью |
| 9 | Передняя правая/верхняя левая | 15 | Подогревы сидений, подогревы сидений и вентиляторы |
| 10 | ЭБУ-IG левый | 10 | ВГРС, ЭПС. тормозная система с электронным управлением, датчик скорости рыскания и перегрузки, динамическая радиолокационная система круиз-контроля, система контроля заднего вида, люк в крыше |
| 11 | ПАНЕЛЬ | 7,5 | Подрулевые переключатели, дистанционный переключатель, аудиосистема, подсветка перчаточного ящика, подсветка переключателя, прикуриватель, подсветка рычага переключения передач, сенсорный экран, задние персональные фонари |
| 12 | S/КРЫША | 25 | Лунная крыша |
| 13 | ТОПЛИВО ОТКРЫТ | 10 | Открыватель крышки топливного бака |
| 14 | LH-B | 10 | Система защиты от кражи |
| 15 | ТРК ОПН | 10 | Открывалка багажника |
| 16 | TV | 7,5 | Сенсорный экран, система контроля заднего вида |
| 17 | A/C | 7,5 | Система кондиционирования воздуха |
| 18 | ПЕРЕДН. СИДЕНЬЕ ЛЕВ. | 30 | Сиденье с электроприводом |
Блок предохранителей салона №2
Блок предохранителей салона №2
Расположение блока предохранителей

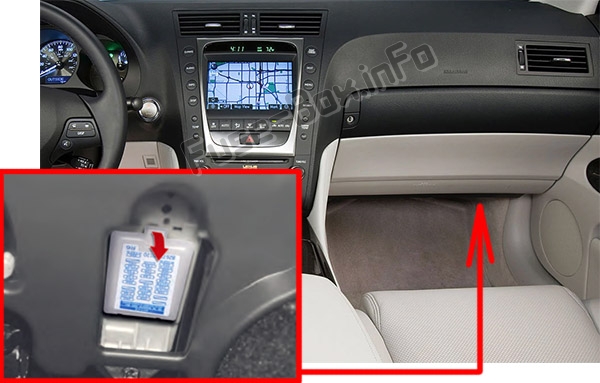

Он расположен под правой стороной панели приборов, под крышкой.

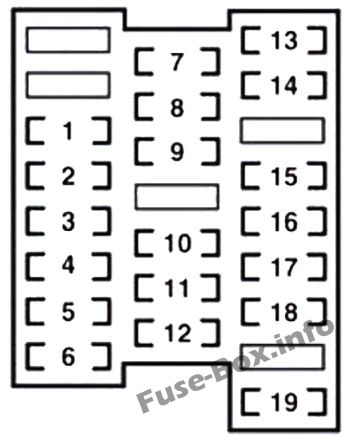

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ECU-IG правый | 10 | Электрический наклон и телескопическое рулевое управление, комбинированный переключатель, сиденье с электроприводом, интеллектуальная система доступа с кнопочным запуском, система кондиционирования воздуха, сенсорный экран, система блокировки переключения передач, система предупреждения о давлении в шинах, система переднего / заднего стабилизатора |
| 2 | Передний правый/высокий правый | 15 | Подогревы сидений, подогревы сидений и вентиляторы |
| 3 | РХ-ИГ | 7,5 | Система управления передней правой дверью, система управления задней правой дверью, преднатяжители ремней безопасности, коробка передач, подогрев сидений, подогрев сидений и вентиляторы |
| 4 | AM2 | 15 | Система запуска |
| 5 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Система управления передней правой дверью |
| 6 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Система управления задней правой дверью |
| 7 | АИРСУС | 20 | AVS |
| 8 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 9 | CIG | 15 | Зажигалка |
| 10 | ACC | 7,5 | Аудиосистема, интеллектуальная система доступа с кнопкой запуска, сенсорный экран, система контроля заднего вида, ЭБУ системы Lexus Link |
| 11 | IGN | 10 | Интеллектуальная система доступа с кнопочным запуском, система подушек безопасности SRS, стоп-сигналы, гибридная система, система блокировки рулевого управления, тормозная система с электронным управлением, блок управления системой Lexus Link, блок управления системой классификации пассажиров на переднем сиденье |
| 12 | ИЗМЕРЯТЬ | 7,5 | Манометры и счетчики |
| 13 | ЗАМОК СТР. | 25 | Система блокировки руля |
| 14 | БЕЗОПАСНОСТЬ | 7,5 | Интеллектуальная система доступа с кнопкой запуска |
| 14 | БЕЗОПАСНОСТЬ | 7,5 | Интеллектуальная система доступа с кнопкой запуска |
| 15 | ТИ&ТЕ | 20 | Наклон и телескопическое рулевое управление |
| 16 | AM1 | 7,5 | — |
| 17 | СТОП ПО | 7,5 | Стоп-сигналы, система блокировки переключения передач |
| 18 | OBD | 7,5 | Бортовая система диагностики |
| 19 | ПЕРЕДН.П/СИДЕНЬЕ ПРАВ. | 30 | Сиденье с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

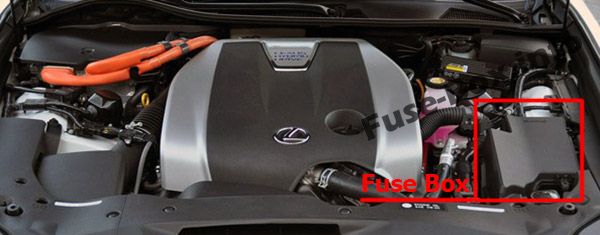

Блок предохранителей находится в моторном отсеке (слева).

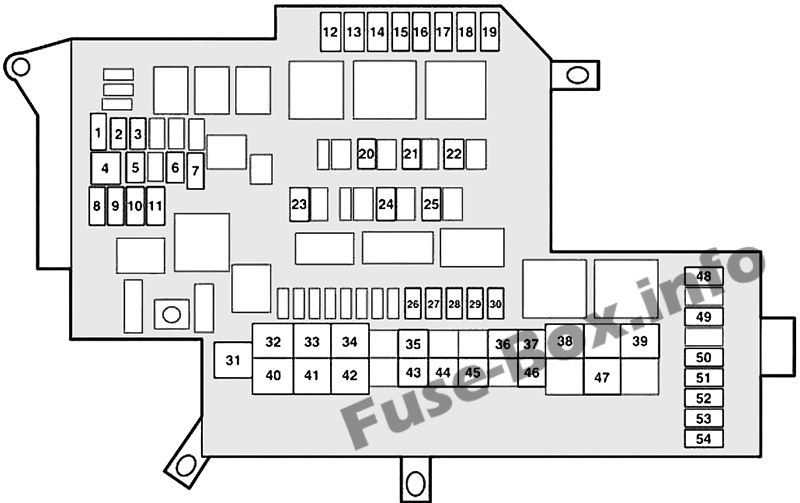

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | H-LP ПРИВЕТ, РОГ |
| 2 | РЕЛЬЕФ ВЛВ | 10 | Топливная система |
| 3 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | H-LP CLN | 30 | Очиститель фар |
| 5 | СТБ-АМ | 30 | Система подвески с активным стабилизатором |
| 6 | ДЕИЛЬЕР | 25 | — |
| 7 | FR CTRL-AM | 30 | ПЕРЕДНИЙ ХВОСТ, противотуманные фары, WASH |
| 8 | IG2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, противошумовый фильтр |
| 9 | EFI No.2 | 10 | Топливная система, выхлопная система |
| 10 | H-LP R LWR | 15 | Ближний свет фары (правый) |
| 11 | H-LP L LWR | 15 | Ближний свет фары (левый) |
| 12 | D/C РЕЗКА | 30 | КУПОЛ, MPX-B |
| 13 | ИГКТ №3 | 7,5 | Гибридная батарея (тяговая батарея) |
| 14 | ИГКТ №2 | 7,5 | Гибридная система |
| 15 | MPX-B | 7,5 | Электрические стеклоподъемники, система управления дверями, сиденье с электроприводом, тормозная система с электронным управлением, комбинированный переключатель, электрический наклон и телескопическое рулевое управление, датчики и счетчики |
| 16 | DOME | 7,5 | Внутреннее освещение, освещение для ног, освещение туалетного столика, датчики и счетчики |
| 17 | АБС ГЛАВНАЯ1 | 10 | Тормозная система с электронным управлением |
| 18 | МОТОР АБС | 30 | ABS |
| 19 | АБС ОСНОВНОЙ2 | 10 | Тормозная система с электронным управлением |
| 20 | Ф/ПМП | 25 | Топливная система |
| 21 | EFI | 25 | EFI2, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | INJ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | A/F | 15 | Топливная система |
| 24 | ИНВ W/P | 10 | Гибридная система |
| 25 | ИГКТ №1 | 20 | Гибридная система, IGCT №2, IGCT №3 |
| 26 | противотуманные фары | 15 | Противотуманные фары |
| 27 | ПЕРЕДНИЙ ХВОСТ | 10 | Задний фонарь, задний боковой габаритный фонарь |
| 28 | WASH | 20 | Стеклоочистители и омыватели лобового стекла |
| 29 | HORN | 10 | Horn |
| 30 | H-LP HI | 20 | Дальний свет фар |
| 31 | постоянный/постоянный ток | 140 | Система зарядки |
| 32 | РАД ВЕНТИЛЯТОР | 60 | Электрические вентиляторы охлаждения |
| 33 | левый J/B AM | 80 | S/КРЫША, ПЕРЕДН. СИДЕНЬЕ ЛЕВ., TV, A/C, FUEL OPN, FR WIP, H-LP ур., Передняя правая/верхняя левая, Кондиционер W/P |
| 34 | E/G утра | 60 | H-LP CLN, FR CTRL-AM, ДЕИЛЬЕР, STB AM |
| 35 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 36 | УДАЛЕНИЕ ТУМАНА | 50 | Обогрев заднего стекла |
| 37 | ABS2 | 30 | Усовершенствованная VSC, ABS |
| 38 | Правый J/B-AM | 80 | AM1, OBD, СТОП ПО, Tl & TE, ПЕРЕДН.П/СИДЕНЬЕ ПРАВ., ЗАМОК СТР., БЕЗОПАСНОСТЬ, ECU-IG R, РХ-ИГ, F S/HTR RH, CIG, ВЫХОД ЭЛЕКТРОПИТАНИЯ, AIR SUS |
| 39 | РР J/B | 80 | СТОП LP R. СТОП LP L, ЗАДНИЙ ХВОСТ, PSB, РР противотуманные фары, РР-ИГ1 |
| 40 | МАСЛЯНЫЙ НАСОС | 60 | Передача инфекции |
| 41 | EPS | 80 | EPS |
| 42 | P/I-B1 | 60 | EFI, Ф/ПМП, INJ |
| 43 | E/GB-B | 30 | EM-VLV, FR CTRL-B, ETCS |
| 44 | MAIN | 30 | H-LP R LWR, H-LP L LWR |
| 45 | VGRS | 40 | VGRS |
| 46 | ABS1 | 50 | МОТОР АБС, ГЛАВНЫЙ АБС1, ГЛАВНЫЙ АБС2 |
| 47 | P/I-B2 | 60 | A/F, БАТАРЕЙНЫЙ ВЕНТИЛЯТОР, IGCT, ИНВ W/P |
| 48 | БАТТ ВЕНТИЛЯТОР | 20 | Электрические вентиляторы охлаждения |
| 49 | РАД №1 | 30 | Аудио система |
| 50 | РАД №2 | 30 | Аудио система |
| 51 | IG2 ГЛАВНЫЙ | 20 | IG2, ДАТЧИК, ЗАЖИГАНИЕ |
| 52 | ПОВОРОТ- HAZ | 15 | Передние указатели поворота, задние указатели поворота |
| 53 | АБС ГЛАВНАЯ3 | 10 | Тормозная система с электронным управлением |
| 54 | ЭБУ-Б | 10 | VGRS, EPS, блок управления системой Lexus Link |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

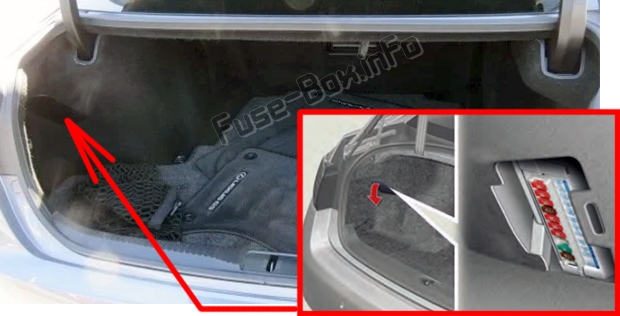

Блок предохранителей находится в левой части багажного отделения, за крышкой.

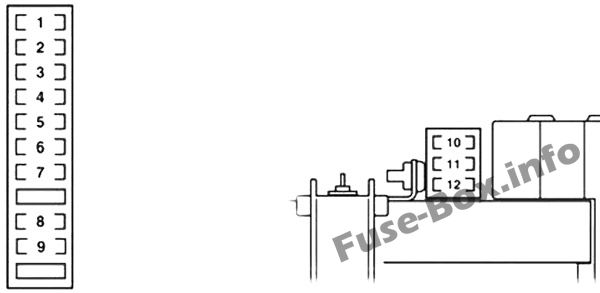

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ЗАДНИЙ ХВОСТ | 10 | Задние фонари, подсветка номерного знака |
| 2 | СТОП ЛП Р | 10 | Высокие стоп-сигналы, стоп-сигналы |
| 3 | СТОП ЛП | 10 | Стоп-сигналы, задний свет |
| 4 | РР противотуманные фары | 7,5 | — |
| 5 | RR-B | 10 | Свет багажника |
| 6 | РР-ИГ1 | 10 | Ремень безопасности перед столкновением, преднатяжители ремней безопасности |
| 7 | РР-ИГ2 | 10 | — |
| 8 | PSB | 30 | Ремень безопасности перед столкновением |
| 9 | RR S/ОТТЕНОК | 7,5 | Задний солнцезащитный козырек |
| 10 | правая J/B-B | 30 | ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ, ЗАДНЯЯ ДВЕРЬ ПРАВАЯ, AM2 |
| 11 | левый J/B-B | 30 | ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ, ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ, РАД №3 |
| 12 | Р/Б-Б | 15 | D/C разрез |
Дополнительный блок предохранителей в багажном отделении (автомобили с системой подвески с активным стабилизатором)
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | СТБ FR | 50 | Передний стабилизатор |
| 2 | СТБ РР | 30 | Задний стабилизатор |
| 3 | приставка постоянного/постоянного тока | 30 | Преобразователь постоянного тока в постоянный |
