Предохранители и реле Lexus GS450h (L10, 2013-2017)
Схемы относятся к указанным годам и вариантам Lexus GS450h (L10, 2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GS450h 2013-2017 гг.
Предохранители прикуривателя (розетка) в Lexus GS450h являются предохранители №2 «ПЕРЕДНИЙ П/ВЫПУСК» (передняя розетка) и №3 «RR P/ВЫПУСК» (задняя розетка) в блоке предохранителей №2 в салоне.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1

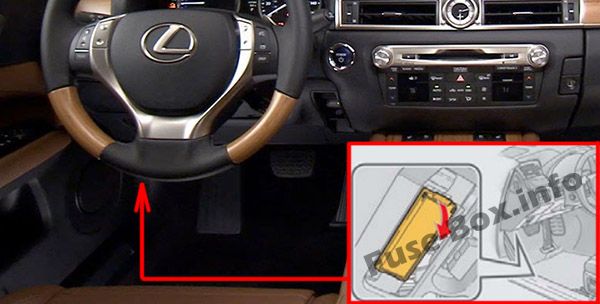

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной панели приборов, под крышкой.

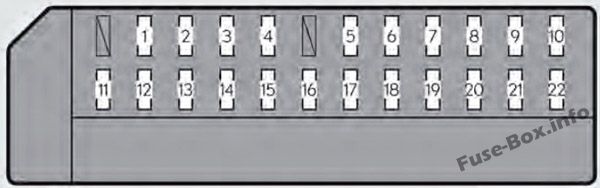

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | STOP | 7,5 | Стоп-сигналы, высокий стоп-сигнал |
| 2 | P/W-B | 5 | Главный переключатель стеклоподъемников |
| 3 | П/СИДЕНЬЕ1 Ф/Л | 30 | Сиденья с электроприводом |
| 4 | Д/Л №1 | 25 | Система дверных замков с электроприводом |
| 5 | НВ-ИК | 10 | Лексус ночной вид |
| 6 | FL S/HTR | 10 | Обогреватели/вентиляторы сидений |
| 7 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Дворники |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ-IG | 5 | Дворники |
| 9 | LH-IG | 10 | Ремни безопасности, бортовой ЭБУ, AFS, потолочный модуль, датчик дождя, внутреннее зеркало заднего вида, датчик полосы движения (LKA), проекционный дисплей, система блокировки переключения передач, интуитивная система помощи при парковке, ЭБУ передней левой двери, система мониторинга водителя, Дистанционный сенсорный экран, электрический наклон и телескопическая рулевая колонка, сиденья с электроприводом, люк в крыше, антиобледенитель стеклоочистителя, интуитивно понятный переключатель помощи при парковке, нагреватель PTC, зуммер-очиститель Blind Spot Monitor |
| 10 | Левый ЭБУ-IG | 10 | 2013: VDIM, ECB, D-SW MODULE (контроль слепых зон, подогрев руля), система поддержки водителя, AFS, EPB, система кондиционирования воздуха 2014-2015: VDIM, тормозная система, D-SW MODULE (монитор слепых зон, подогрев руля), система помощи водителю, AFS, электровентиляторы охлаждения, EPB, система кондиционирования, датчик рулевого управления |
| 11 | ДВЕРЬ FL | 30 | Обогреватели наружных зеркал заднего вида, электрические стеклоподъемники (переднее левое) |
| 12 | КОНДЕНСАТОР (ВН) | 10 | Конденсатор |
| 13 | СТРГЛОК | 15 | Система блокировки руля |
| 14 | Д/Л №2 | 25 | Система дверных замков с электроприводом |
| 15 | ДВЕРЬ ПРАВ. | 30 | Электростеклоподъемник (задний левый) |
| 16 | HAZ | 15 | Указатели поворота, аварийные мигалки |
| 17 | LH-IG2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы, интеллектуальная система доступа с кнопочным запуском, система блокировки руля, тормозная система, система управления питанием |
| 18 | левый J/B-B | 7,5 | ЭБУ кузова |
| 19 | S/КРЫША | 20 | Лунная крыша |
| 20 | П/СИДЕНЬЕ2 Ф/Л | 25 | Сиденья с электроприводом |
| 21 | ТИ&ТЕ | 20 | Электрический наклон и телескопическая рулевая колонка |
| 22 | A/C | 7,5 | Система кондиционирования воздуха |
Блок предохранителей салона №2
Блок предохранителей салона №2

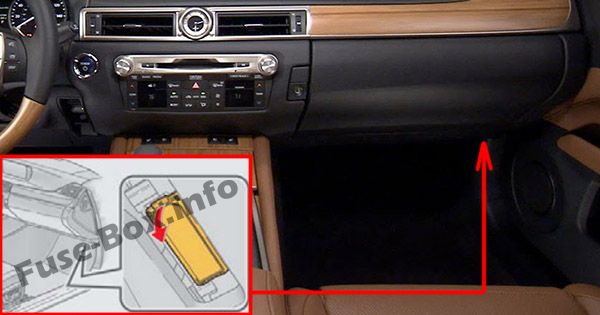

Расположение блока предохранителей
Он расположен под правой стороной панели приборов, под крышкой.

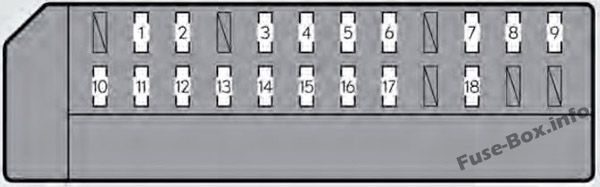

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ1 П/П | 30 | Сиденья с электроприводом |
| 2 | ПЕРЕДНИЙ П/ВЫПУСК | 15 | Розетка (спереди) |
| 3 | RR P/ВЫПУСК | 15 | Розетка (сзади) |
| 4 | П/СИДЕНЬЕ2 П/П | 25 | Сиденья с электроприводом |
| 5 | AVS | 20 | AVS |
| 6 | СТРГ ХТР | 15 | Рулевое колесо с подогревом |
| 7 | WASH | 20 | Омыватель ветрового стекла |
| 8 | Правый ЭБУ-IG | 10 | 2013: Навигационная система, ремни безопасности перед столкновением, система кондиционирования воздуха, ECB, ночной вид Lexus, скорость рыскания и датчик ускорения. 2014: Навигационная система, ремни безопасности для предотвращения столкновений, система кондиционирования воздуха, тормозная система, ночной вид Lexus, датчик скорости рыскания и ускорения, конденсатор. 2015: Навигационная система, VGRS, предаварийные ремни безопасности, система кондиционирования воздуха, тормозная система, ночной вид Lexus, датчик скорости рыскания и ускорения, конденсатор, динамическое заднее рулевое управление. |
| 9 | РХ-ИГ | 10 | Редуктор натяжения, выключатели обогревателя/вентилятора сидений, ЭБУ правой передней двери, ЭБУ шлюза CAN, система предупреждения о давлении в шинах, сиденья с электроприводом |
| 10 | ДВЕРЬ ПЕРЕДН. | 30 | Система управления передней правой дверью (обогреватели наружных зеркал заднего вида, электростеклоподъемники) |
| 11 | ДВЕРЬ ЗАДН. | 30 | Электростеклоподъемник (задний правый) |
| 12 | РАД №2 | 30 | Аудио система |
| 13 | AM2 | 7,5 | Система управления питанием |
| 14 | МУЛЬТИМЕДИА | 10 | Навигационная система, Remote Touch |
| 15 | РАД №1 | 30 | Аудио система |
| 16 | ВОЗДУШНАЯ ПОДУШКА | 10 | Система подушек безопасности SRS, система классификации пассажиров |
| 17 | OBD | 7,5 | Бортовая система диагностики |
| 18 | ACC | 7,5 | Бортовой ЭБУ, DCM, проекционный дисплей, RR CTRL, дистанционный сенсорный экран, навигационная система, часы, трансмиссия |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

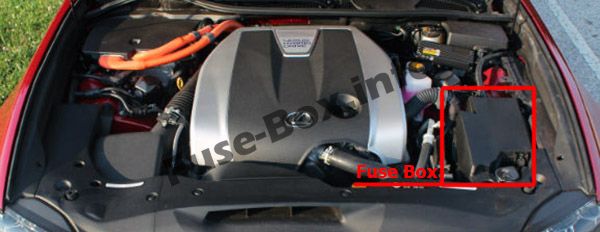

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

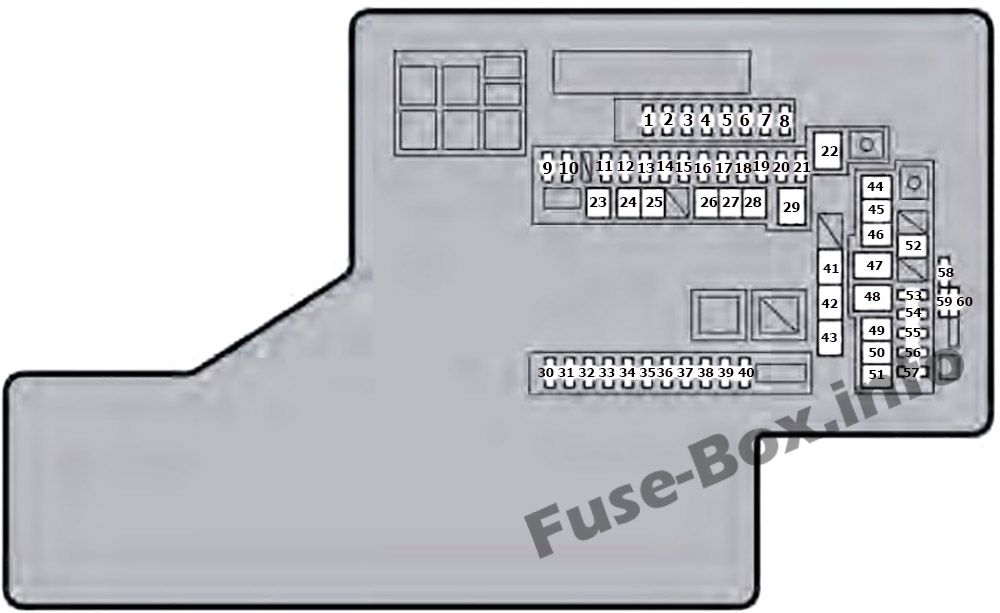

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | IGN | 10 | Система запуска |
| 2 | INJ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | EFI NO.2 | 10 | Система впуска воздуха, система выпуска |
| 4 | IG2 ГЛАВНЫЙ | 20 | ЗАЖИГАНИЕ, ДАТЧИК, INJ, ПОДУШКА БЕЗОПАСНОСТИ, IG2 № 1, LH-IG2 |
| 5 | ЭФИ ГЛАВНАЯ | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.2 |
| 6 | A/F | 15 | Датчик расхода воздуха |
| 7 | EDU | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | Ф/ПМП | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | H-LP RH-LO | 20 | Правая фара (ближний свет) |
| 10 | H-LP LH-LO | 20 | Левая фара (ближний свет) |
| 11 | АБС ГЛАВНАЯ 2 | 10 | Тормозная система |
| 12 | АБС ГЛАВНАЯ 1 | 10 | Тормозная система |
| 13 | ИГКТ №1 | 30 | IGCT №2, IGCT №3, IGCT №4, IGCT №5 |
| 14 | ЭБУ-Б | 7,5 | VGRS, интеллектуальная система доступа с кнопочным запуском |
| 15 | ИНВ W/P | 10 | Гибридная система |
| 16 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | ЭПС-Б | 10 | Электроусилитель руля |
| 18 | D/C РЕЗКА | 30 | КУПОЛ, MPX-B |
| 19 | HORN | 10 | Horn |
| 20 | ODS | 5 | Система классификации пассажиров |
| 21 | TV | 7,5 | Удаленный сенсорный экран |
| 22 | П/И-Б №2 | 80 | ГЛАВНЫЙ IG2, ГЛАВНЫЙ EFI, EDU, Ф/ПМП, A/F |
| 23 | АБС №2 | 30 | 2013: ЕЦБ 2014-2015: Реле двигателя |
| 24 | П/И-Б №1 | 50 | H-LP HI RH, H-LP HI LH, ДХО |
| 25 | H-LP LO | 30 | H-LP LO RH, H-LP LO LH |
| 26 | левый J/B-B | 40 | Левый соединительный блок |
| 27 | правая J/B-B | 40 | Правый соединительный блок |
| 28 | VGRS | 40 | 2013-2014: Без схемы 2015: ВГРС |
| 29 | НЕФТЯНОЙ ПМП | 60 | Масляный насос |
| 30 | ИГКТ №5 | 7,5 | Система управления питанием, датчик положения переключения |
| 31 | WIP-S | 7,5 | Стеклоочистители, система поддержки водителя |
| 32 | СТИРКА-С | 5 | Омыватель ветрового стекла, система поддержки водителя |
| 33 | ГРЕБЕНЬ SW | 5 | Дворники |
| 34 | DOME | 7,5 | Индивидуальное освещение, декоративное освещение, освещение багажника, освещение пространства для ног, подсветка дверей, освещение туалетного столика, подсветка внутренней ручки задней двери, электропривод открывания и закрывания багажника |
| 35 | MPX-B | 10 | ЭБУ кузова, интеллектуальная система доступа с запуском с кнопки, электрический наклон и телескопическая рулевая колонка, сиденья с электроприводом, проекционный дисплей, ЭБУ передней двери, датчики и счетчики, датчик рулевого управления, датчик скорости рыскания и датчик перегрузки, потолочный модуль, RR CTRL SW, электропитание открывание и закрывание багажника, часы, ЭБУ шлюза CAN |
| 36 | ИГКТ №4 | 10 | Блок управления мощностью |
| 37 | ИГКТ №3 | 7,5 | Гибридная батарея (тяговая батарея), постоянный/постоянный ток преобразователь |
| 38 | ИГКТ №2 | 5 | Гибридная система |
| 39 | IG2 NO.1 | 5 | DCM, ЭБУ шлюза CAN |
| 40 | ИЗМЕРЯТЬ | 5 | Манометры и счетчики |
| 41 | постоянный/постоянный ток | 150 | 2013-2014: РХ-ДЖ/Б ДК/ДК, П/И ДК/ДК 2015: RH-J/B постоянный/постоянный ток, P/I постоянный/постоянный ток, LH-J/B постоянный/постоянный ток, LUG-J/B постоянный/постоянный ток |
| 42 | P/I постоянный/постоянный ток | 100 | RR S/SHADE, DEFOG, FOG, ХВОСТ, ПАНЕЛЬ |
| 43 | RH J/B постоянный/постоянный ток | 80 | Правый соединительный блок |
| 44 | левый J/B постоянный/постоянный ток | 50 | Левый соединительный блок |
| 45 | H-LP CLN | 30 | 2013-2014: Очиститель фар 2015: Нет цепи |
| 46 | FAN NO.2 | 40 | Электрические вентиляторы охлаждения |
| 47 | ПРОУШИНА J/B постоянный/постоянный ток | 80 | Распределительный блок багажного отделения |
| 48 | FAN NO.1 | 80 | Электрические вентиляторы охлаждения |
| 49 | ПТК №1 | 50 | PTC-нагреватель |
| 50 | ПТК №2 | 50 | PTC-нагреватель |
| 51 | HTR | 50 | Система кондиционирования воздуха |
| 52 | АБС № 1 | 30 | 2013: ЕЦБ 2014-2015: Реле двигателя |
| 53 | ЭБУ-Б №2 | 7,5 | Нет цепи |
| 54 | ДЕИЛЬЕР | 25 | Антиобледенитель стеклоочистителя |
| 55 | АБС ГЛАВНАЯ 3 | 10 | Тормозная система |
| 55 | ФИЛЬТР | 10 | Конденсатор |
| 57 | Кондиционер W/P | 7,5 | Система кондиционирования воздуха |
| 58 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 59 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 60 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

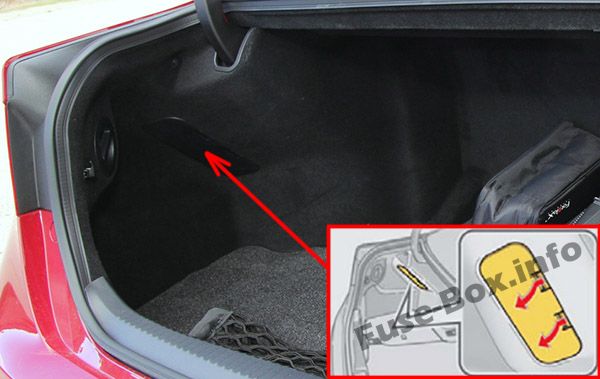

Расположение блока предохранителей
Он расположен в левой части багажного отделения, за крышкой.

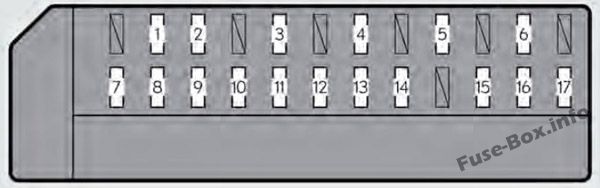

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | PSB | 30 | Ремни безопасности перед столкновением |
| 2 | PTL | 25 | Электропривод открывания и закрывания багажника |
| 3 | RR J/BB | 10 | Интеллектуальная система доступа с кнопкой запуска |
| 4 | РР S/HTR | 20 | Подогрев сидений (задние) |
| 5 | FR S/HTR | 10 | Обогреватели/вентиляторы сидений (передние) |
| 6 | РР противотуманные фары | 10 | Нет цепи |
| 7 | постоянный/постоянный ток-S (ВН) | 7,5 | Преобразователь постоянного тока в постоянный |
| 8 | БАТАРЕЙНЫЙ ВЕНТИЛЯТОР (HV) | 20 | Гибридная аккумуляторная (тяговая батарея) система вентилятора охлаждения |
| 9 | БЕЗОПАСНОСТЬ | 7,5 | БЕЗОПАСНОСТЬ |
| 10 | ЭБУ-Б №3 | 7,5 | Стояночный тормоз |
| 11 | ТРК ОПН | 7,5 | Электромеханическое открывание и закрывание багажника, мотор открывания багажника |
| 12 | ДКМ (ВН) | 7,5 | DCM |
| 13 | АСИНВ (ВН) | 20 | Розетка (120 В переменного тока) |
| 14 | РР-ИГ1 | 5 | Радиолокационный датчик, монитор слепых зон |
| 15 | ЭБУ РР-IG | 10 | Автоматическое открывание и закрывание багажника, стояночный тормоз, редуктор натяжения (задний левый), RR CTRL SW, система предупреждения о давлении в шинах |
| 16 | ЭПС-ИГ | 5 | Электроусилитель руля |
| 17 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | 7,5 | 2013-2014: Фонари заднего хода 2015-: Фонари заднего хода, удаленный сенсорный экран. |
Блок плавких вставок
Он расположен на верхней части 12-вольтовой батареи в багажнике.
Потяните ремешок вверх, чтобы поднять крышку 12-вольтового аккумулятора.
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | EPB | 30 | Стояночный тормоз |
| 2 | ЛУГ-J/B БАТТ | 40 | Распределительный блок багажного отделения |
| 3 | EPS | 80 | Электроусилитель руля |
| 4 | ARS | 80 | 2013-2014: Без схемы 2015-: Динамическое управление задними колесами |
| 5 | MAIN | 220 | Распределительный блок моторного отсека |
