Предохранители и реле Lexus GX460 (URJ150, 2010-2017)
Схемы относятся к указанным годам и вариантам Lexus GX460 (URJ150, 2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GX 460 2010-2017 гг.
Предохранитель прикуривателя (розетки) в Lexus GX460 предохранитель №1 «Р/ВЫХОД» (розетка питания) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

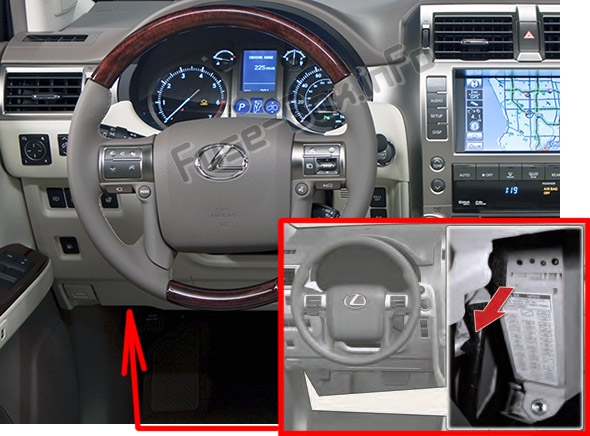

Расположение блока предохранителей
Находится под панелью приборов (со стороны водителя), под крышкой.

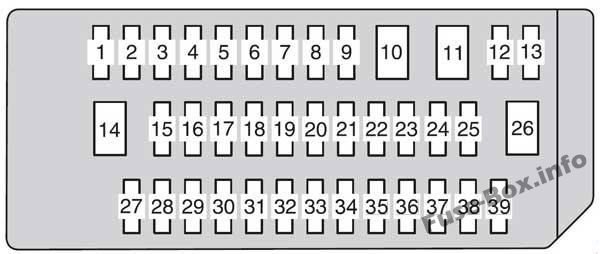

Схема блока предохранителей
| № | Name | A | Защищенные компоненты |
|---|---|---|---|
| 1 | Р/ВЫХОД | 15 | Розетка |
| 2 | ACC | 7.5 | Мотор наружного зеркала заднего вида, ЭБУ ТЕЛА, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, резервное реле, ЭБУ DSS#2, индикатор AT, ЭБУ EFI, ЭБУ блокировки переключения передач, DCM, ЭБУ ПЕРВОЕ МАЯ |
| 3 | БКУП ЛП | 10 | Фонари заднего хода, аудиосистема, мультиинформационный дисплей, ЭБУ DSS#2, датчик помощи при парковке |
| 4 | БУКСИРОВКА БКЛП | 10 | Буксировка |
| 5 | AVS | 20 | Система пневматической подвески |
| 6 | KDSS | 10 | ЭБУ КДСС |
| 7 | 4WD | 20 | Система 4WD, блокировка заднего дифференциала |
| 8 | П/СИДЕНЬЕ ФЛ | 30 | Переднее сиденье с электроприводом (левое) |
| 9 | Д/Л №2 | 25 | Система двойного запирания, открыватель стеклянного люка, блок управления кузовом |
| 10 | — | — | — |
| 11 | PSB | 30 | ЭБУ ПСБ |
| 12 | ТИ&ТЕ | 15 | Наклон и телескопическое рулевое управление |
| 13 | ТУМАН FR | 15 | Передние противотуманные фары |
| 14 | |||
| 15 | OBD | 7.5 | DLC3 |
| 16 | A/C | 7.5 | Система кондиционирования воздуха |
| 17 | AM1 | 7.5 | Система запуска |
| 18 | ДВЕРЬ ПРАВ. | 25 | Задний электростеклоподъемник (левый) |
| 19 | — | — | — |
| 20 | ЭБУ-ИГ №1 | 10 | ЭБУ блокировки переключения передач, ЭБУ VSC, ЭБУ ABS, датчик рулевого управления, датчик скорости рыскания, последовательный переключатель, ЭБУ автоматического стеклоочистителя, реле резервного хода, наклон и телескопическое рулевое управление, ЭБУ PSB, ЭБУ DSS#1, передний радарный датчик, ЭБУ AFS, TIRE PRESS ЭБУ, ЭБУ ВОДИТЕЛЯ |
| 21 | IG1 | 7.5 | Передний указатель поворота, задний указатель поворота, боковой указатель поворота, указатель поворота счетчика, свет прицепа, ALT, VSC, переключатель C/C, реле SROP LP, реле MGC, реле вентилятора конденсатора |
| 22 | ЭБУ-ИГ №2 | 10 | Обогрев заднего стекла, память наружных зеркал заднего вида, переключатель обогревателя/вентилятора сидений, реле инвертора, система кондиционирования воздуха, зеркало EC, ЭБУ кузова, датчик выхлопных газов, датчик помощи при парковке, навигационная система, ЭБУ DSS#2, переключатель счетчика, счетчик аксессуаров , ЭБУ складного сиденья, O/H IG, очиститель фар, задняя система кондиционирования воздуха, антиобледенитель, 4,2-дюйм. дисплей, D-модуль, датчик дождя, пневмоподвеска, ЭБУ RR VLV, обогрев руля, LKA, P/SEAT IND |
| 23 | — | — | — |
| 24 | S/HTR передняя | 20 | Подогрев сидений и вентилятор |
| 25 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Переднее сиденье с электроприводом (правое) |
| 26 | ДВЕРЬ Р | 30 | Электростеклоподъемники передних сидений (со стороны пассажира), память наружных зеркал заднего вида |
| 27 | DOOR | 10 | Электростеклоподъемник |
| 28 | ДВЕРЬ Д | 25 | Передний электростеклоподъемник (со стороны водителя) |
| 29 | ДВЕРЬ ЗАДН. | 25 | Задний электростеклоподъемник (правый) |
| 30 | — | — | — |
| 31 | S/КРЫША | 25 | Лунная крыша |
| 32 | WIP | 30 | Стеклоочистители и омыватели лобового стекла |
| 33 | ШАЙБА | 20 | Стеклоочистители и омыватель лобового стекла, дворники и омыватель заднего стекла |
| 34 | — | — | — |
| 35 | ОХЛАЖДЕНИЕ | 10 | Крутая коробка |
| 36 | IGN | 10 | ЭБУ EFI, C/OPN RLY, ЭБУ VSC, ЭБУ подушек безопасности, интеллектуальная система входа и запуска, ЭБУ блокировки рулевого управления, ЭБУ шлюза CAN |
| 37 | ИЗМЕРЯТЬ | 7.5 | метр |
| 38 | ПАНЕЛЬ | 7.5 | Переключатель аварийной сигнализации, переключатель обогрева сиденья, переключатель 4WD, переключатель блокировки межосевого дифференциала, переключатель блокировки заднего дифференциала, пневматическая подвеска, выключатель VSC, выключатель внутреннего освещения, освещение перчаточного ящика, индикатор положения переключения передач, аудиосистема, навигационная система, переключатель рулевого управления, переключатель системы помощи при парковке, переключатель регулировки угла наклона фар, переключатель очистителя фар, переключатель складного сиденья, переключатель наружного зеркала заднего вида, переключатель ODO/TRIP, P/SEAT IND, SHIFT, COOL BOX, мультиинформационный дисплей, система кондиционирования воздуха, подсветка подстаканников , дополнительный свет коробки |
| 39 | TAIL | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, EFI ЭБУ, задние противотуманные фары, буксировка, передние противотуманные фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

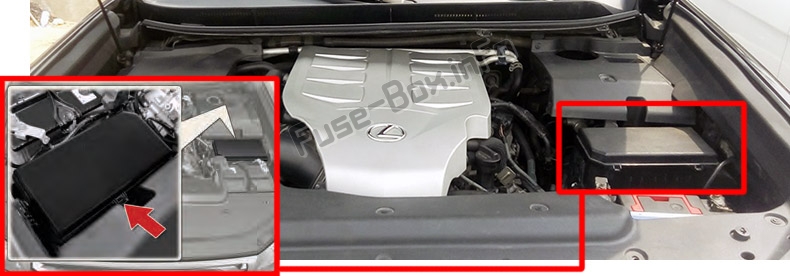

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

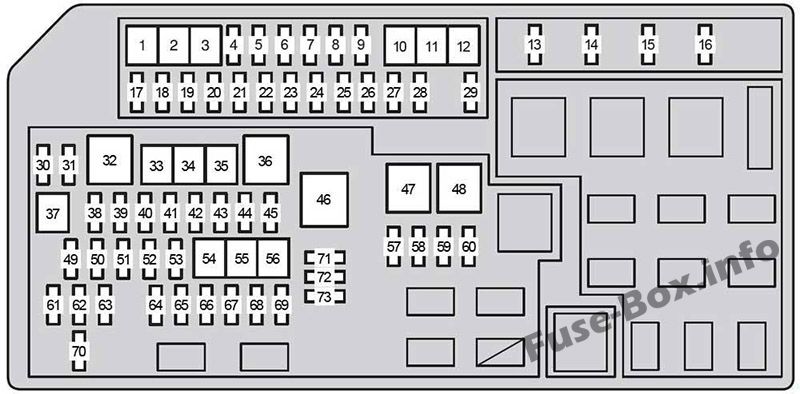

Схема блока предохранителей
| № | Name | A | Защищенные компоненты |
|---|---|---|---|
| 1 | Кондиционер RR | 40 | Система кондиционирования воздуха в задней части салона |
| 2 | — | — | — |
| 3 | АИРСУС | 50 | Система пневмоподвески, ЭЙР СУС №2 |
| 4 | INV | 15 | инвертор |
| 5 | — | — | — |
| 6 | DEF | 30 | Обогрев заднего стекла |
| 7 | — | — | — |
| 8 | ДЕИЛЬЕР | 20 | Антиобледенитель стеклоочистителя |
| 9 | — | — | — |
| 10 | — | — | — |
| 11 | СУББАТ | 30 | Буксировка |
| 12 | — | — | — |
| 13 | IG2 | 20 | Форсунка, зажигание, счетчик |
| 14 | HORN | 10 | Horn |
| 15 | EFI | 25 | ЭБУ EFI, реле нагревателя A/F, реле топливного насоса, EFI NO.2 |
| 16 | A/F | 20 | А/Ф ТСР |
| 17 | — | — | — |
| 18 | ТОПЛИВО ОПН | 10 | Открыватель крышки топливного бака |
| 19 | S/HTR RR | 20 | Подогрев заднего сиденья |
| 20 | СКЛАДЫВАЮЩЕЕ ЛЕВОЕ СИДЕНЬЕ | 30 | Складное сиденье (левое) |
| 21 | СКЛАДЫВАНИЕ ПРАВОГО СИДЕНЬЯ | 30 | Складное сиденье (правое) |
| 22 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Буксировка |
| 23 | — | — | — |
| 24 | КОМПЛЕКС КОНДИЦИОНЕРА | 10 | Система кондиционирования воздуха |
| 25 | СТРГ ХТР | 10 | Подогрев руля |
| 26 | КДС ВЕНТИЛЯТОР | 20 | Вентилятор конденсатора |
| 27 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, выключатель стоп-сигналов, реле стоп-сигналов, VSC ECU, буксировка, интеллектуальная система доступа с кнопкой запуска |
| 28 | — | — | — |
| 29 | ЭЙР СУС №2 | 7.5 | ЭБУ ПОДУШКИ ВОЗДУХА |
| 30 | H-LP RH-HI | 15 | Дальний свет фар (правый) |
| 31 | H-LP LH-HI | 15 | Фара дальнего света (левая) |
| 32 | HTR | 50 | Система кондиционирования воздуха |
| 33 | WIP ВШ РР | 30 | Стеклоочистители и омыватели заднего стекла |
| 34 | H-LP CLN | 30 | Очиститель фар |
| 35 | — | — | — |
| 36 | ИНВ 400 Вт | 80 | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
| 37 | ST | 30 | СТАРТЕР ССО |
| 38 | H-LP HI | 25 | Реле DIM, фары, система дневных ходовых огней |
| 39 | АЛЬТ-С | 7.5 | ALT |
| 40 | ПОВОРОТ И ХАЗ | 15 | Передний указатель поворота, задний указатель поворота, боковой указатель поворота, указатель поворота счетчика |
| 41 | Д/Л №1 | 25 | Электродвигатель замка двери, стекло люка) открывалка |
| 42 | ETCS | 10 | EFI ЭБУ |
| 43 | ТОПЛИВНЫЙ НАСОС | 15 | FPC |
| 44 | — | — | — |
| 45 | БУКСИРОВКА | 30 | Буксировка |
| 46 | ALT | 140 | Система кондиционирования, AIR SUS, омыватели фар, буксировка, складывающееся сиденье, STOP, обогрев заднего стекла, MIR HTR, КДС ВЕНТИЛЯТОР, RR FOG, ДЕИЛЬЕР, ALT CON, MG-CLT, RR SEAT HTR, СТРГ ХТР, J/B, RR WIP, RR WSH |
| 47 | P/I-B | 80 | Форсунка, зажигание, счетчик, EFI, нагреватель A/F, звуковой сигнал |
| 48 | — | — | — |
| 49 | РАД №1 | 15 | Аудиосистема, навигационная система, развлекательная система для пассажиров задних сидений |
| 50 | AM 2 | 7.5 | Стартовая система |
| 51 | РАД №2 | 10 | Навигационная система |
| 52 | ПЕРВОЕ МАЯ | 7.5 | ПЕРВОЕ МАЯ |
| 53 | AMP | 30 | Аудио система |
| 54 | АБС №1 | 50 | АБС, ВСК |
| 55 | АБС №2 | 30 | АБС, ВСК |
| 56 | ВОЗДУШНЫЙ ПМП | 50 | Воздушный насос |
| 57 | БЕЗОПАСНОСТЬ | 10 | Звуковой сигнал безопасности, сирена с автономным питанием, ЭБУ двойного замка |
| 58 | УМНАЯ | 7.5 | Интеллектуальная система доступа с кнопкой запуска |
| 59 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 60 | БУКСИРОВКА БРК | 30 | Буксировка |
| 61 | НЗП РР | 15 | Стеклоочиститель заднего стекла |
| 62 | DOME | 10 | Освещение салона, личное освещение, освещение туалетного столика, освещение дверей, освещение пространства для ног, внешнее освещение ног, потолочный модуль |
| 63 | ЭБУ-Б | 10 | ЭБУ кузова, счетчик, Fieater, датчик рулевого управления, беспроводной пульт дистанционного управления, память положения сиденья, наклон и телескопическое рулевое управление, мультидисплей, интеллектуальная система доступа с запуском кнопкой, складывающееся сиденье, холодильник, ЭБУ DSS # 2, переключатель рулевого управления, D- переключатель модуля, верхний модуль |
| 64 | ВШ ФР №2 | 7.5 | ЭБУ DSS#1 |
| 65 | H-LP RH-LO | 15 | Ближний свет фар (правый), система регулировки угла наклона фар |
| 66 | H-LP LH-LO | 15 | Фара ближнего света (левая), система регулировки угла наклона фар |
| 67 | INJ | 10 | Катушка, форсунка, зажигание, противошумный фильтр |
| 68 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV, AI COMB, KEY OFF PUMP, EYP VSV, EGR VALVE, CANISTER VSV, AI VSV RLY, AI PUMP HTR RLY |
| 69 | ВИПФР № 2 | 7.5 | ЭБУ DSS#1 |
| 70 | ВШ РР | 15 | Омыватель заднего стекла |
| 71 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 72 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 73 | ЗАПАСНОЙ | — | Запасной предохранитель |
