Предохранители и реле Lexus GX470 (J120, 2002-2009)
Схемы относятся к указанным годам и вариантам Lexus GX470 (J120, 2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus GX 470 2002-2009 гг.
Предохранители прикуривателя (розетки) в Lexus GX470 являются предохранители № 11 «PWR OUTLET» (розетка 12 В постоянного тока), № 23 «CIG» (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 13 «ИНВ переменного тока» (розетка питания (115 В переменного тока)) в Блок предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

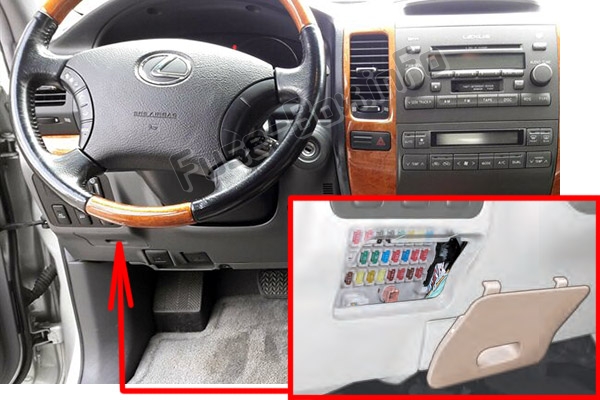

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

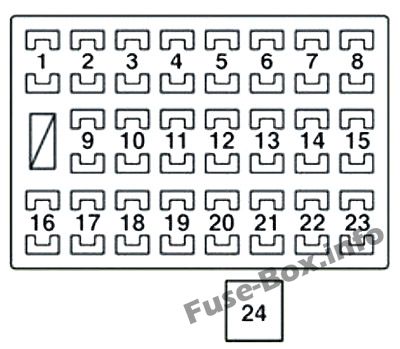

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля |
| 2 | SRS | 10 | Система подушек безопасности SRS, система классификации пассажиров на переднем сиденье |
| 3 | ИЗМЕРЯТЬ | 7,5 | Манометры и счетчики |
| 4 | ST2 | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | FR WIP-WSH | 30 | Стеклоочистители, омыватель лобового стекла |
| 6 | TEMS | 20 | Подвеска с электронной модуляцией |
| 7 | DIFF | 20 | Система полного привода |
| 8 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 9 | Д П/СИДЕНЬЕ | 30 | Водительское сиденье с электроприводом |
| 10 | Р П/СИДЕНЬЕ | 30 | Сиденье переднего пассажира с электроприводом |
| 11 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка (12 В постоянного тока) |
| 12 | IG1 NO.2 | 10 | Система кондиционирования воздуха в задней части салона, внутреннее зеркало заднего вида, система кинетической динамической подвески |
| 13 | РР ВШ | 15 | Омыватель заднего стекла |
| 14 | ЭБУ-ИГ | 10 | Система управления блокировкой переключения передач, электрические стеклоподъемники, обогреватель наружных зеркал заднего вида, антиблокировочная тормозная система, активная система контроля тяги, система контроля устойчивости автомобиля, система кондиционирования воздуха, навигационная система, электрические стеклоподъемники, люк в крыше, наклоняемое и телескопическое рулевое управление, информация о поездке дисплей, система памяти положения водителя, система контроля заднего вида, система предупреждения о давлении в шинах |
| 15 | IG1 | 10 | Система кондиционирования воздуха, фонари заднего хода, обогреватель заднего стекла, подогрев сидений, система курсовой устойчивости |
| 16 | STA | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | П ФР П/В | 20 | Электростеклоподъемник переднего пассажира |
| 18 | P РР П/В | 20 | Задний правый боковой электростеклоподъемник |
| 19 | D РР П/В | 20 | Стеклоподъемник задний левый |
| 20 | ПАНЕЛЬ | 10 | Подсветка приборной панели |
| 21 | TAIL | 10 | Габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары |
| 22 | ACC | 7,5 | Система управления блокировкой переключения передач, розетка, наружное зеркало заднего вида, аудиосистема, навигационная система, зеркала заднего вида с электроприводом, отображение информации о поездке, система контроля заднего вида |
| 23 | CIG | 10 | Зажигалка |
| 24 | МОЩНОСТЬ ИЛИ TI&TE | 30 | Электрические стеклоподъемники, люк в крыше, наклон и телескопическое рулевое управление |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

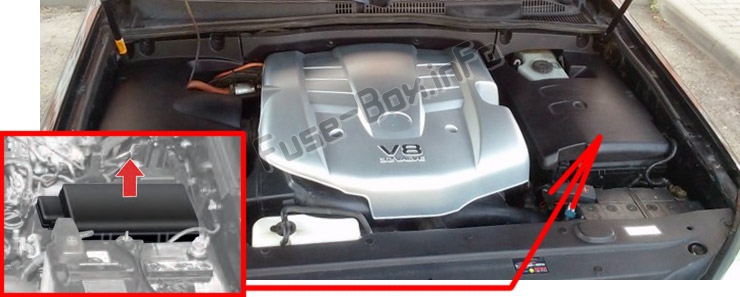

Расположение блока предохранителей
Находится в моторном отсеке (слева), под кожухами.
Нажмите на выступы и снимите крышку.

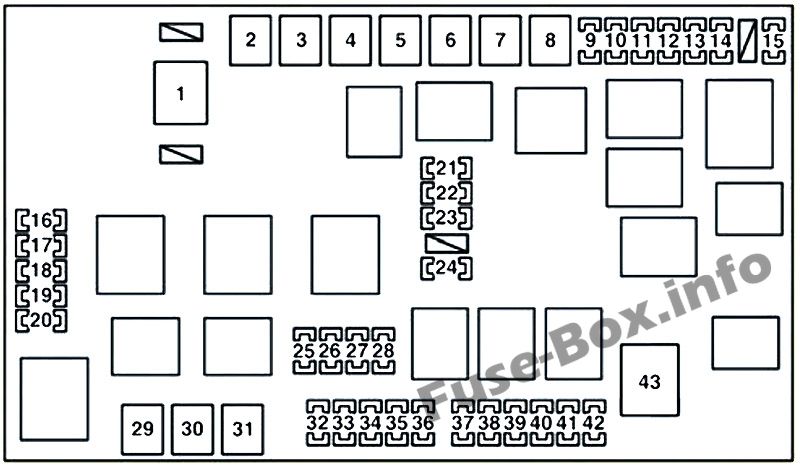

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | ALT | 140 | 2002-2004: Система зарядки и все компоненты в «AM1», «ОБОГРЕВ», «ВЕНТИЛЯТОР CDS», «противотуманные фары», «УДАЛЕНИЕ ТУМАНА», «AIR SUS», «AC115V INV», «ОБОГРЕВ СИДЕНЬЯ», «ЗАМЕНА БАТТ », предохранители «ТОРМОЗНОЕ УПРАВЛЕНИЕ» и «БУКСИРОВКА». 2005-2009: Система наддува, AM1, ОБОГРЕВАТЕЛЬ, ВЕНТИЛЯТОР CDS, противотуманные фары, УДАЛЕНИЕ ТУМАНА, AIR SUS, ИНВ переменного тока, ПОДОГРЕВ СИДЕНЬЯ, OBD, STOP, J/B, RR AC, МИР ОБОГРЕВАТЕЛЯ, ЗАМЕНА БАТТ, BRK BRK, БУКСИРОВКА |
| 2 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 3 | АИРСУС | 50 | Задняя пневматическая подвеска с регулировкой высоты |
| 4 | AM1 | 50 | ACC, CIG, IG1, FR WIP-WSH, РР НЗП, РР ВШ, DIFF, ЭБУ-ИГ, TEMS, STA |
| 5 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
| 6 | J/B | 50 | П ФР П/В, P РР П/В, D РР П/В, Д П/СИДЕНЬЕ, Р П/СИДЕНЬЕ, TAIL, ПАНЕЛЬ, МОЩНОСТЬ ИЛИ TI&TE |
| 7 | ЗАМЕНА БАТТ | 30 | Аккумулятор прицепа |
| 8 | БУКСИРОВКА | 40 | Фары прицепа |
| 9 | КДС ВЕНТИЛЯТОР | 20 | Электрический вентилятор охлаждения |
| 10 | RR кондиционер | 30 | Система кондиционирования воздуха в задней части салона |
| 11 | МИР ОБОГРЕВАТЕЛЯ | 10 | Обогрев наружных зеркал заднего вида |
| 12 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, система контроля устойчивости автомобиля, подвеска с электронной модуляцией, задняя пневматическая подвеска с регулируемой высотой, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система многоточечного впрыска топлива |
| 13 | ИНВ переменного тока | 15 | Розетка (115 В переменного тока) |
| 14 | противотуманные фары | 15 | Передние противотуманные фары |
| 15 | OBD | 7,5 | Бортовая система диагностики |
| 16 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10 | Правая фара (ближний свет) |
| 17 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10 | Левая фара (ближний свет) |
| 18 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10 | Правая фара (дальний свет) |
| 19 | ГОЛОВА (HI LH) | 10 | Левая фара (дальний свет) |
| 20 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | НАГРЕВАТЕЛЬ №2 | 7,5 | Система кондиционирования воздуха |
| 22 | УДАЛЕНИЕ ТУМАНА | 30 | Обогрев заднего стекла |
| 23 | АИРСУС №2 | 10 | Задняя пневматическая подвеска с регулировкой высоты |
| 24 | ПОДОГРЕВ СИДЕНЬЯ | 20 | Подогрев сидений |
| 25 | DOME | 10 | Подсветка замка зажигания, внутреннее освещение, личное освещение, подсветка ног, подсветка подножек, подсветка дверей, подсветка внутренних ручек дверей, дисплей информации о поездке |
| 26 | РАДИО №1 | 20 | Аудиосистема, навигационная система |
| 27 | ЭБУ-Б | 10 | Мультиплексная система связи, система контроля устойчивости автомобиля, беспроводная система дистанционного управления, внутреннее зеркало заднего вида, система кондиционирования воздуха, подвеска с электронным управлением, система памяти положения водителя, электрические стеклоподъемники, люк в крыше, система контроля заднего вида |
| 28 | ЭБУ-Б №2 | 10 | Система защиты от кражи |
| 29 | АБС ССО | 40 | Антиблокировочная тормозная система, система контроля заноса автомобиля, активная противобуксовочная система, система помощи при экстренном торможении |
| 30 | AM2 | 30 | Система запуска, IGN, SRS, ИЗМЕРЯТЬ, ST2 |
| 31 | АБС СОЛ | 50 | Антиблокировочная тормозная система, система контроля заноса автомобиля, активная противобуксовочная система, система помощи при экстренном торможении |
| 32 | АЛЬТ-С | 7,5 | Система зарядки |
| 33 | ПЕРВОЕ МАЯ | 7,5 | Система Лексус Линк |
| 34 | HORN | 10 | Рога |
| 35 | ПОДОГРЕВАТЕЛЬ A/F | 15 | Датчик A/F |
| 36 | ТРН-HA2 | 15 | Сигнальные огни поворота |
| 37 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 38 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 39 | ДФР П/В | 20 | Электростеклоподъемник |
| 40 | DR/LCK | 25 | Замок двери с электроприводом |
| 41 | БУКСИРОВКА | 30 | Буксировочный преобразователь |
| 42 | РАДИО №2 | 30 | Аудиосистема, навигационная система |
| 43 | А/НАСОС | 50 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
